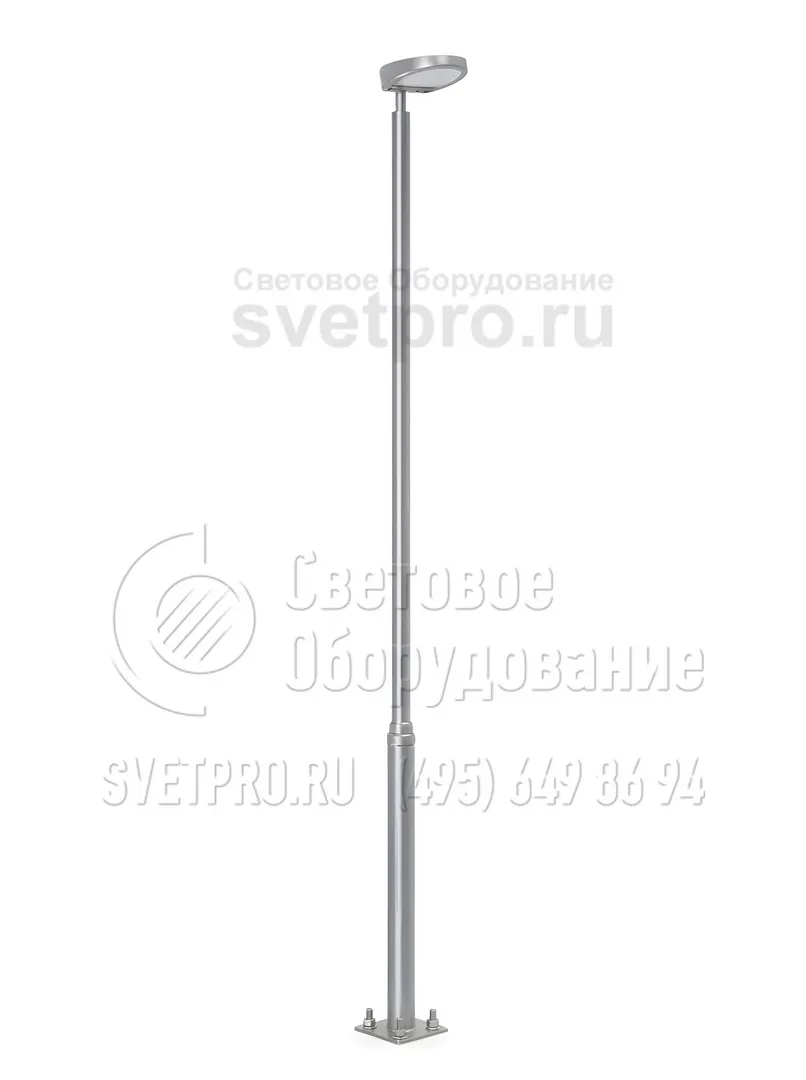

НП-10 Опоры несиловые трубчатые неразборные высота 10 метров
Цена*:
85 892
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НП-10 – неразборная несиловая опорная конструкция высотой 10 м, востребованная для установки в общественных местах, на городских площадях и улицах, кварталах многоэтажной и частной жилой застройки, спортплощадках для обеспечения требуемого уровня освещенности. Конструкция подходит для воздушной или внутренней прокладки питающего провода, но не может использоваться в качестве силовой.
Металлоконструкция изготавливается из стального трубного проката, параметры которого делают возможным установку опор в регионах с разным климатом. Поверхность металла защищена от внешнего воздействия негативных факторов и коррозии обработкой горячим цинкованием. Образуемый слой цинка не только защищает изделие, но и увеличивает срок его эксплуатации до 30 лет.
Используемая на опорах светотехника устанавливается на кронштейнах либо непосредственно на столб. Конструкция монтируется в грунт, после выравнивания в подготовленном котловане заливается бетоном.

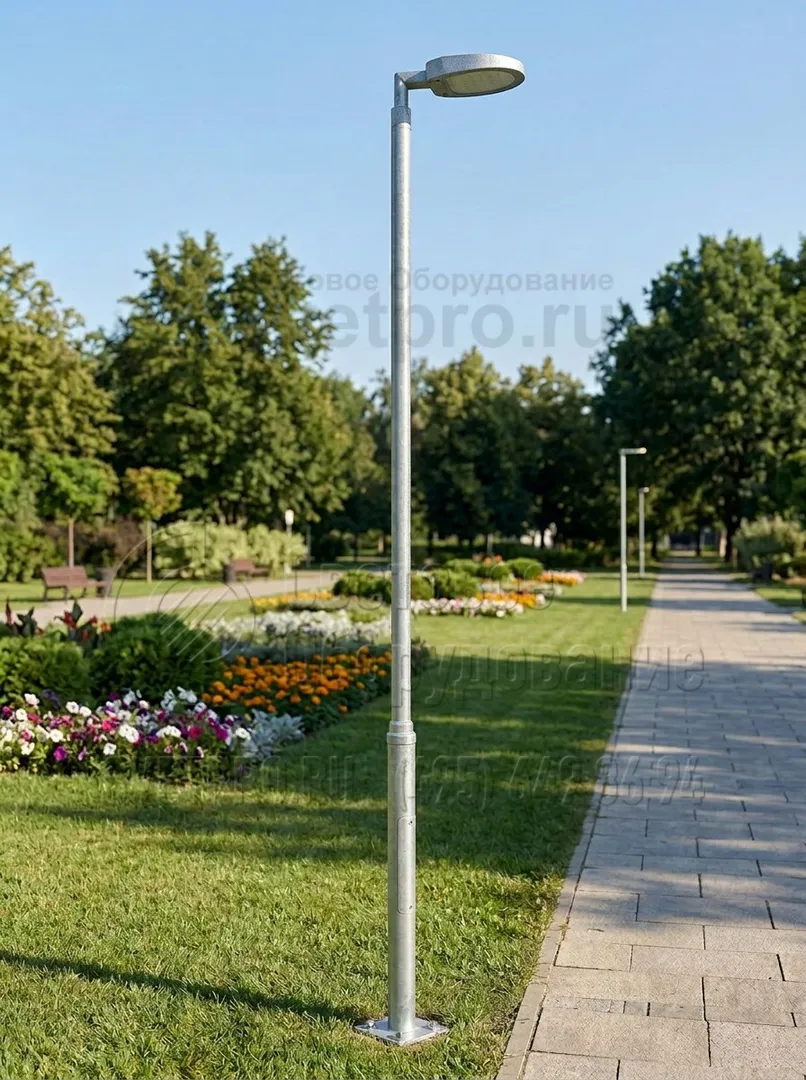

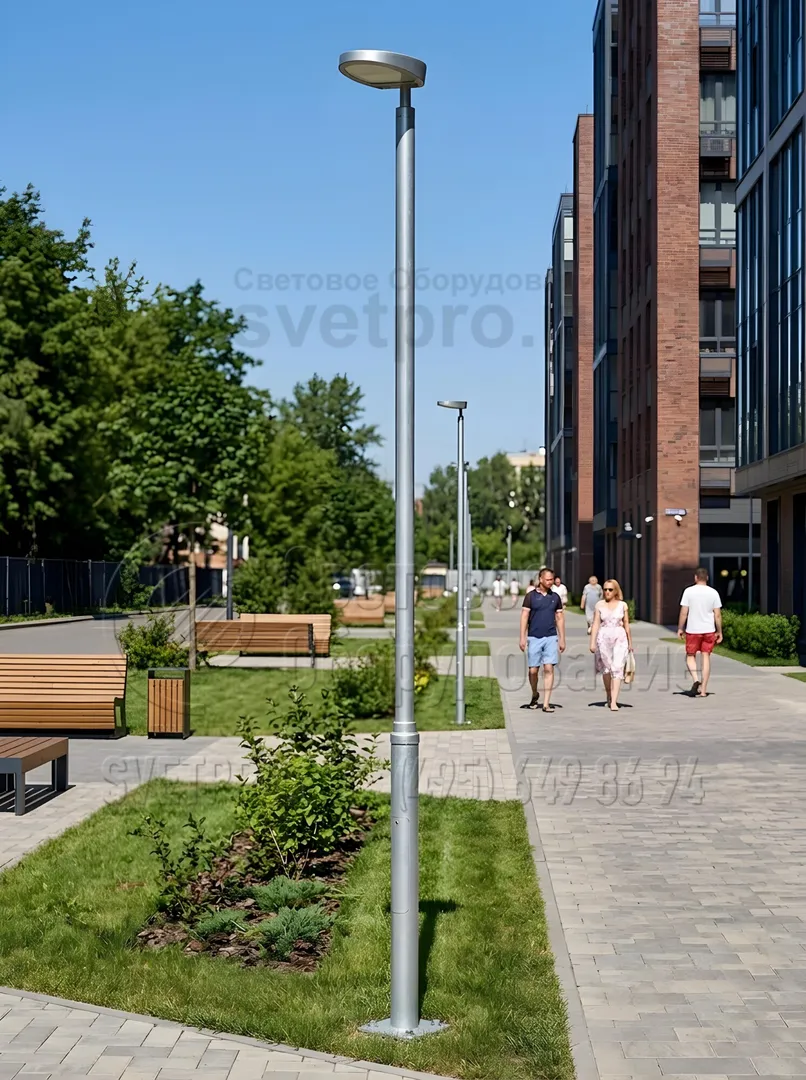

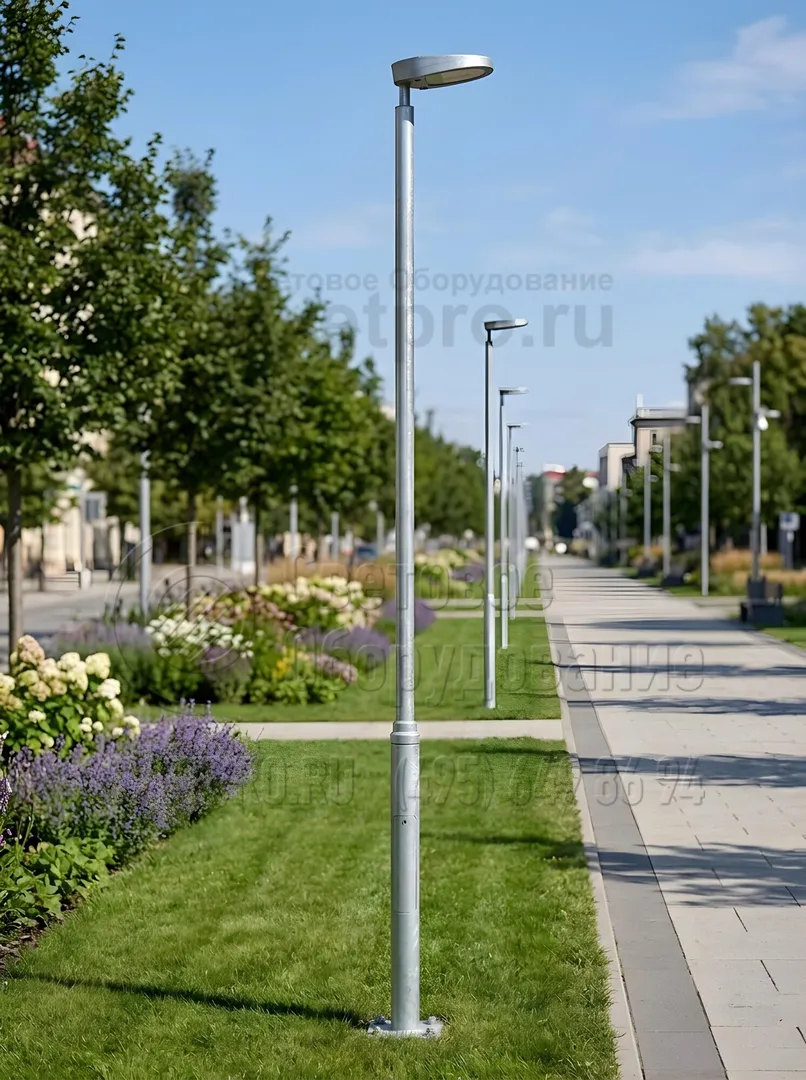

Фото с объектов

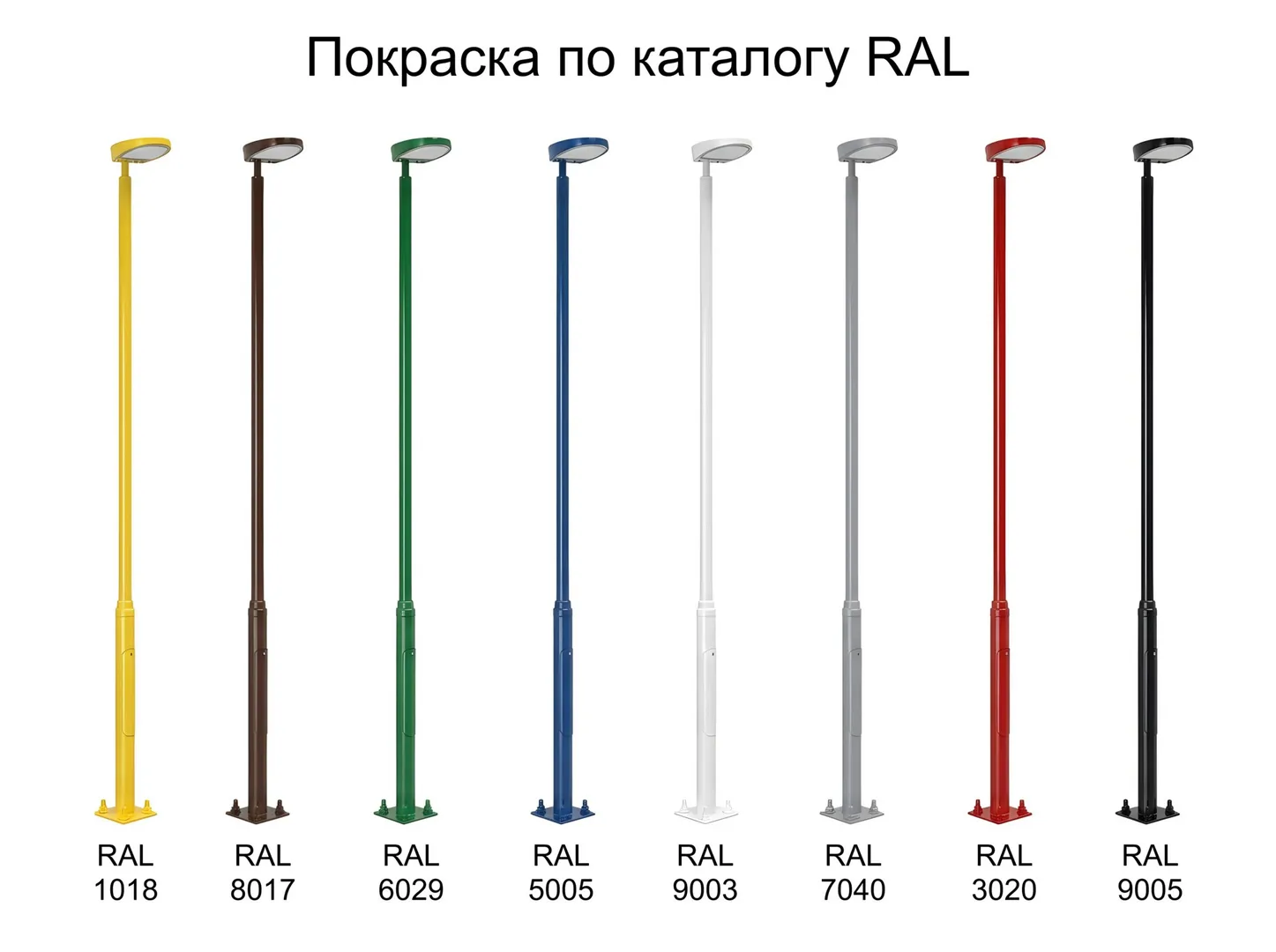

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НП-10 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Вес: | 292,0 кг |
| Высота: | 10 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| НП-10,0/12,0-02-ц | 85 892 ₽ | 292,0 | Ф6, Ф7, Ф16 | 10000 | 2000 | 4000 | 3000 | 168 | 133 | 108 |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. Осветительные конструкции с корпусами из труб давно применяются для строительства инженерных сетей освещения. Но они имеют вполне современный внешний вид. Сделать дизайн более минималистичным помогают консоли под световые приборы, а также окрашивание поверхности в черный цвет. -
6. На изображении представлена конструкция, установленная на площадке для парковки автомобилей. В нижней части у нее нет опорной площадки, так как она ставится на хвостовой элемент. Это упрощает движение транспортных средств, но затрудняет замену при повреждении наземной части.
