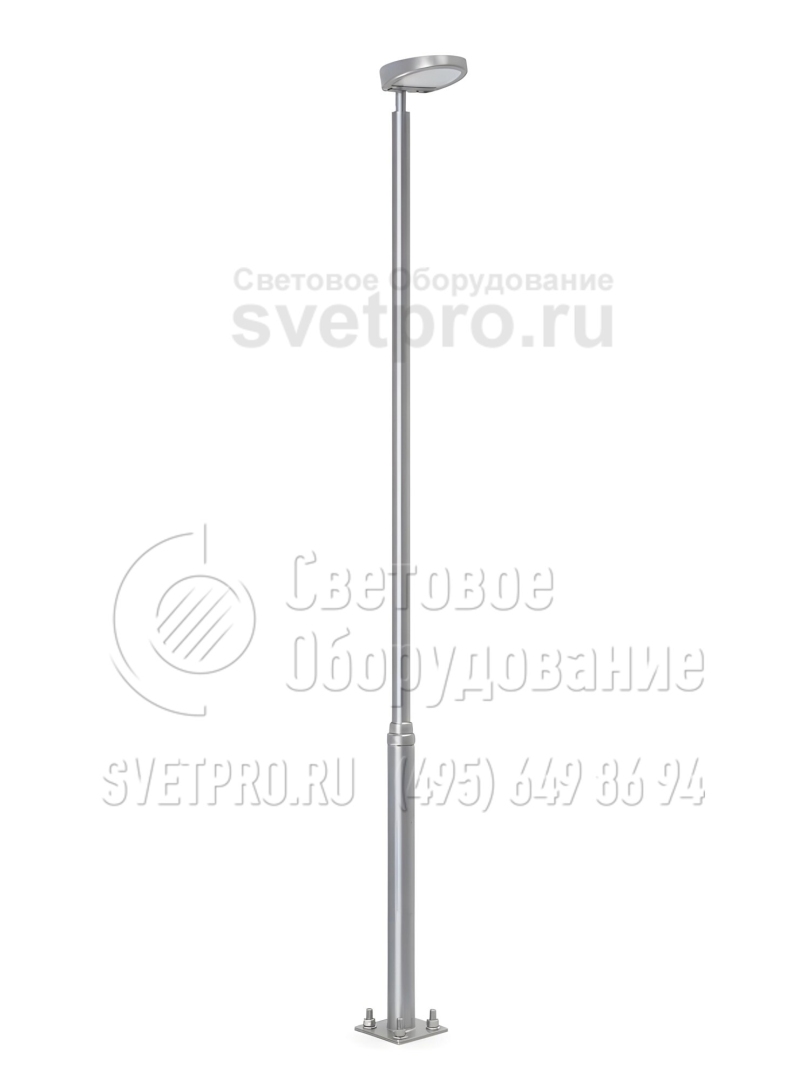

НФ-4 Опоры несиловые трубчатые неразборные высота 4 метра
Область применения: |
|
Назначение: |
|

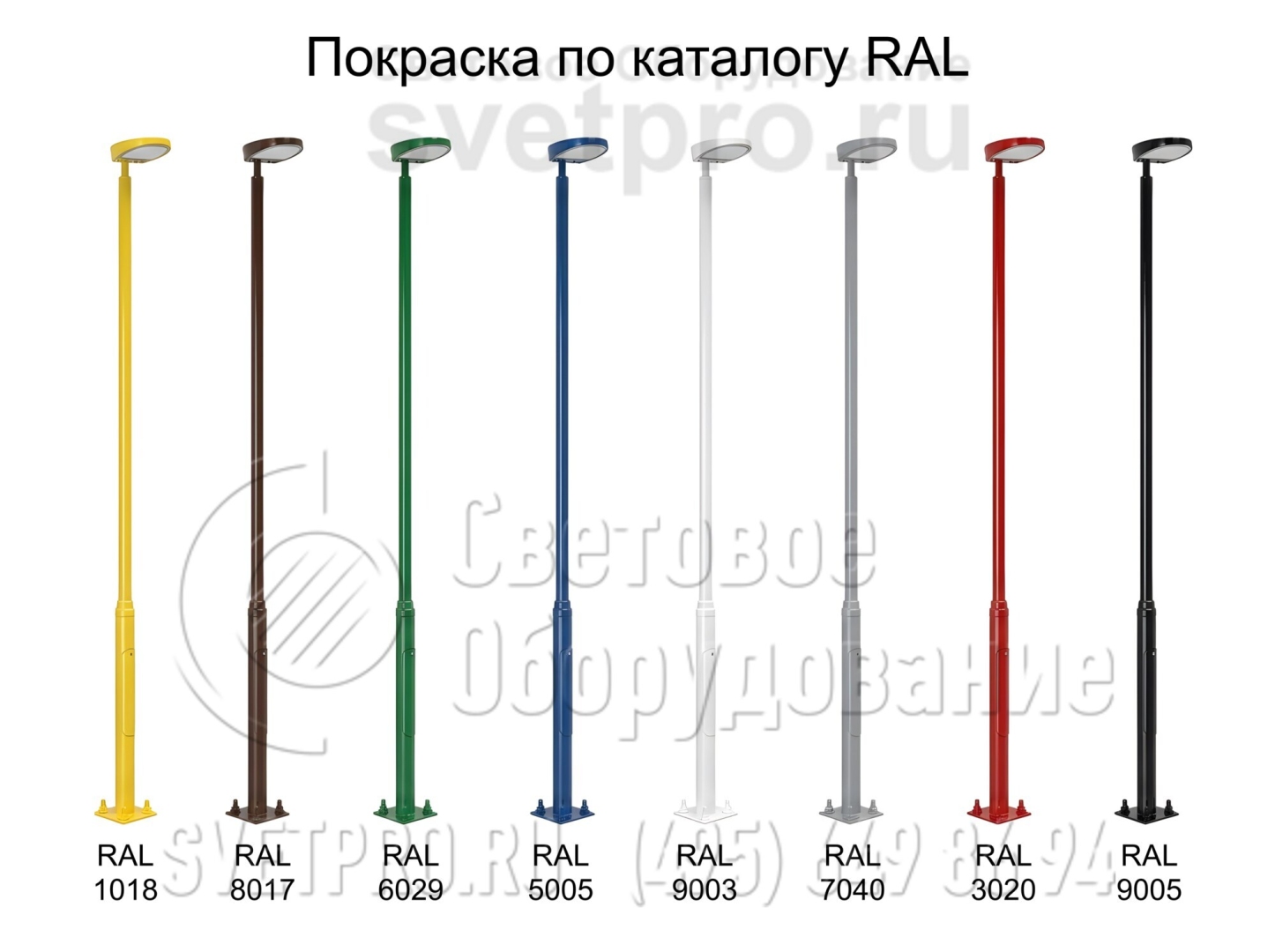

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-4 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 4 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Размер фланца: | 230 мм |
Вес: | 36,7/56,5 кг |
Высота: | 4 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

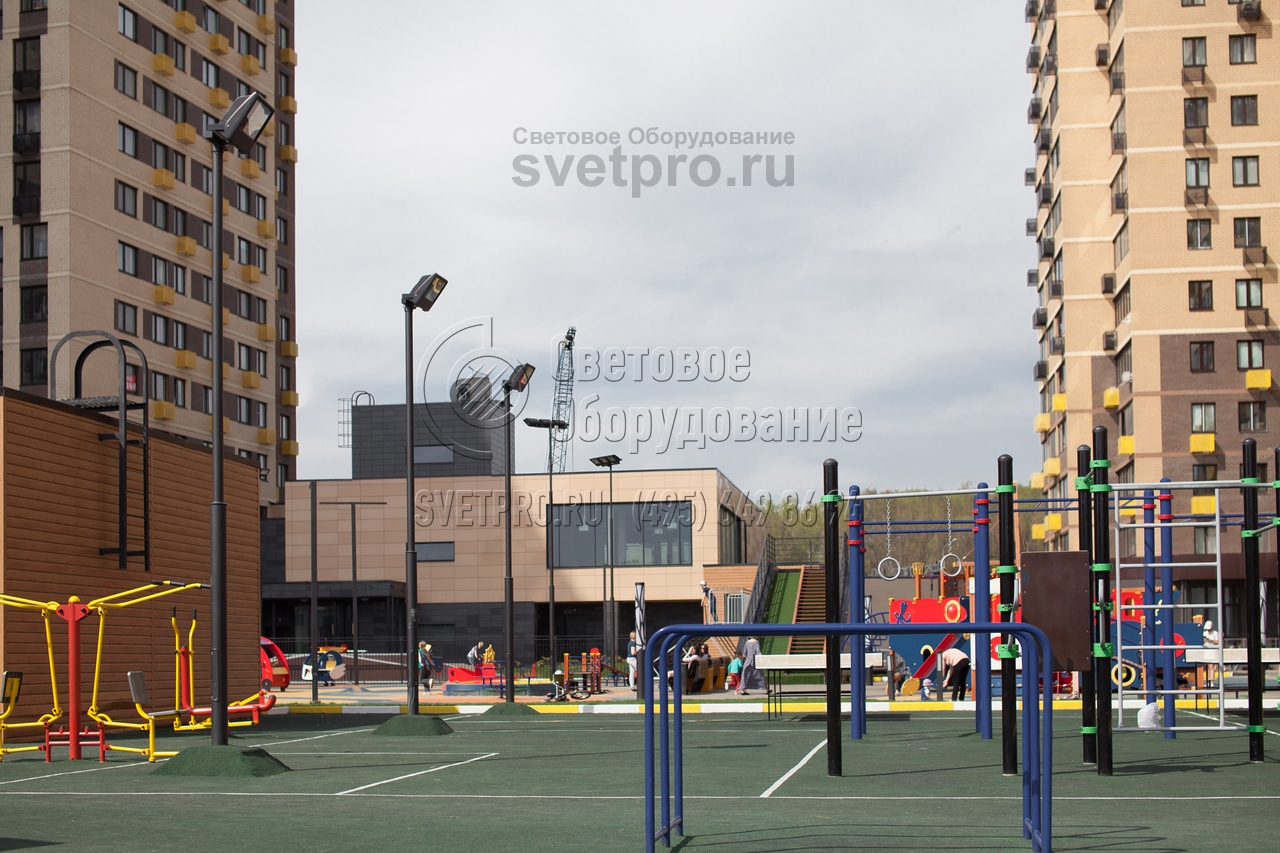

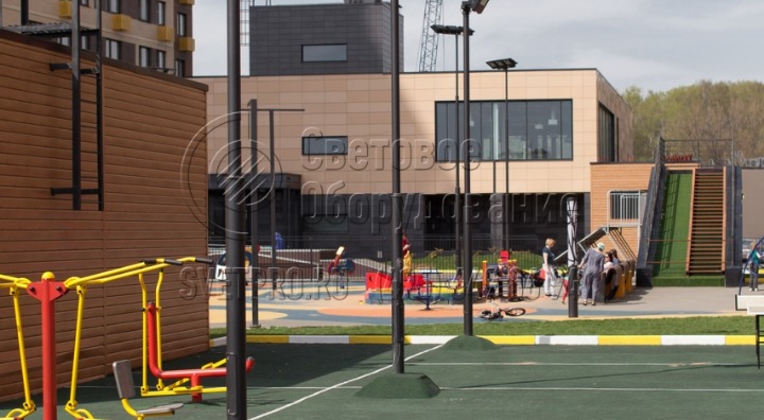

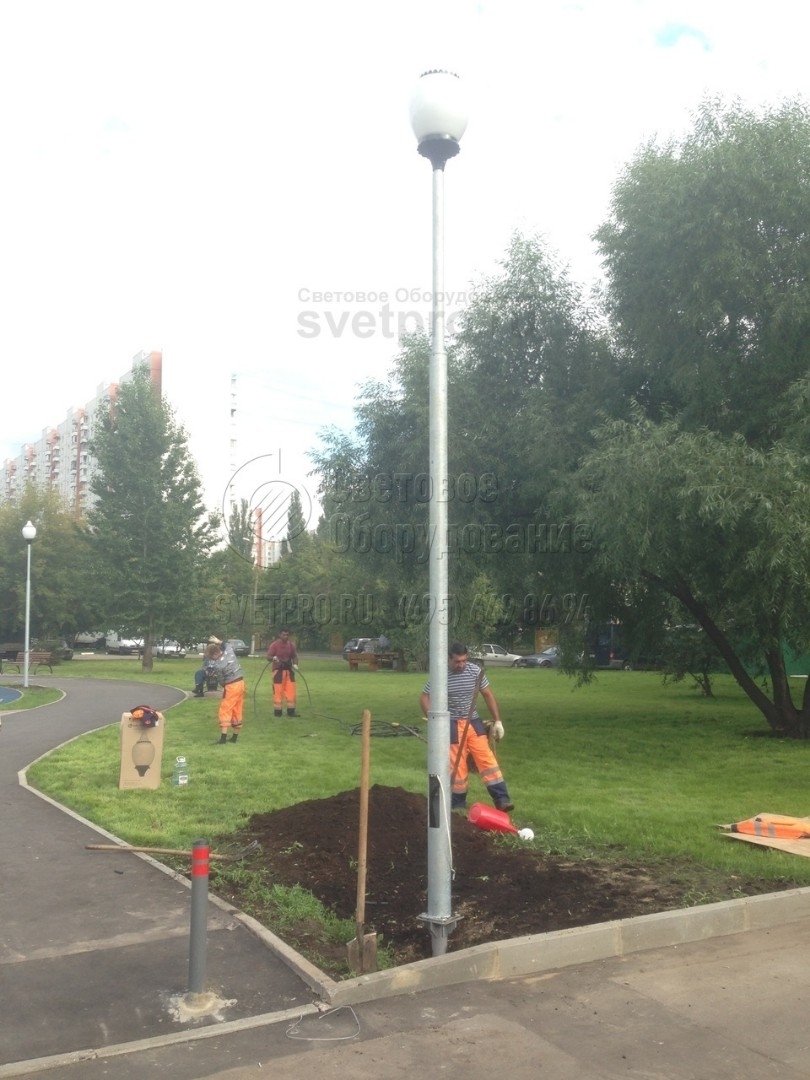

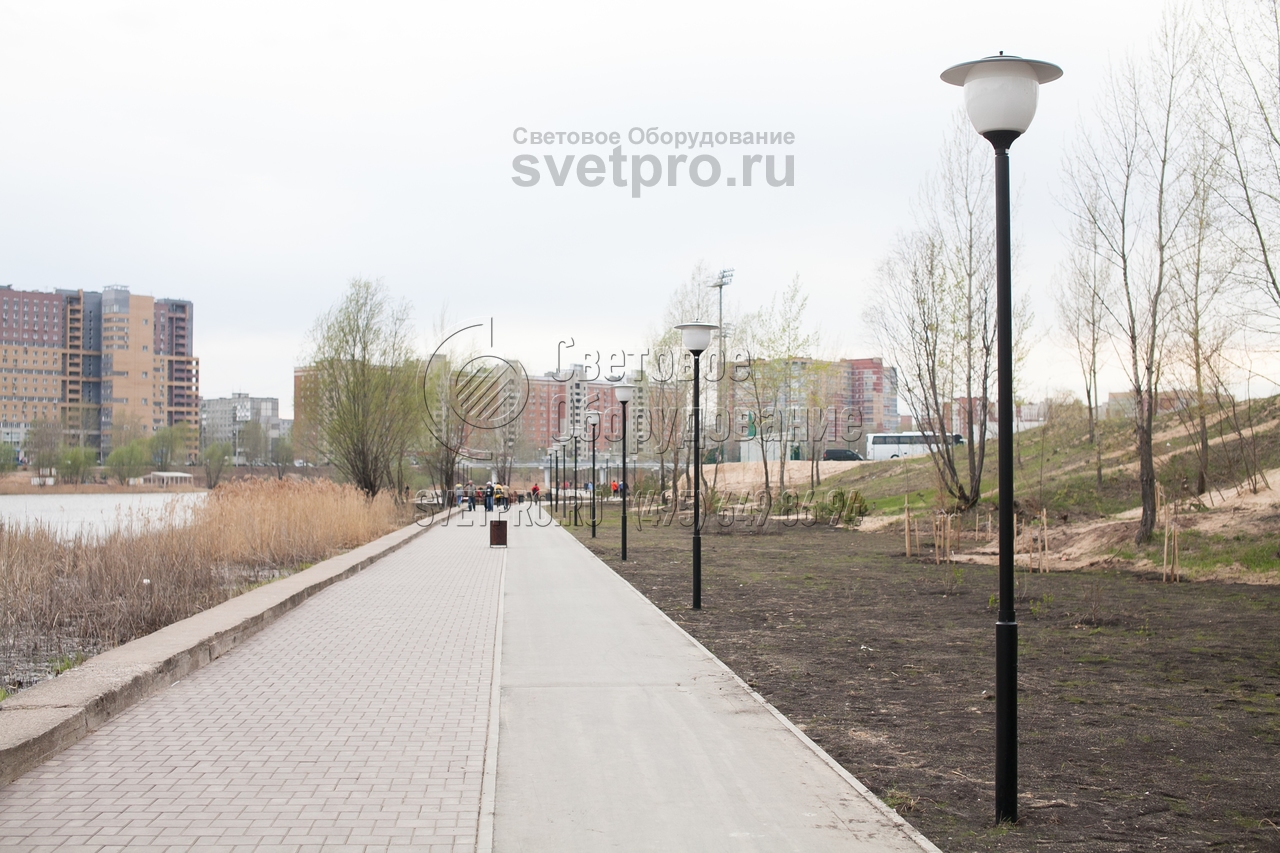

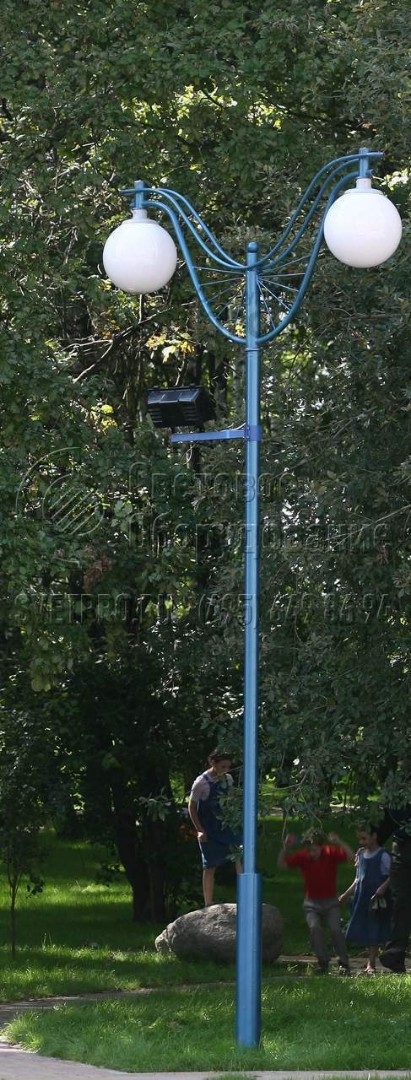

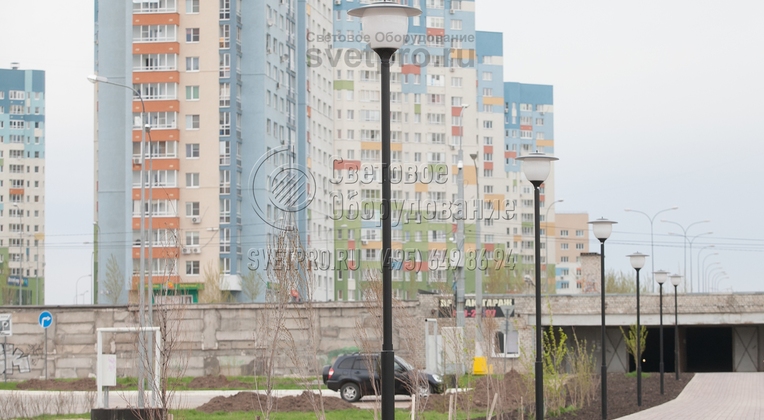

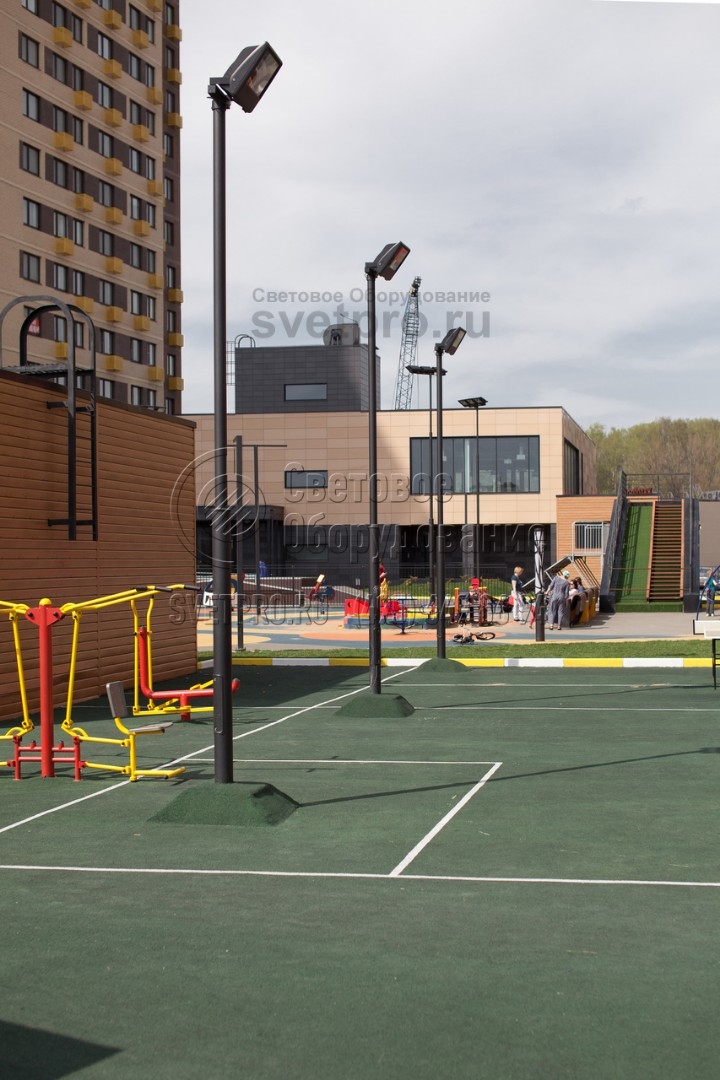

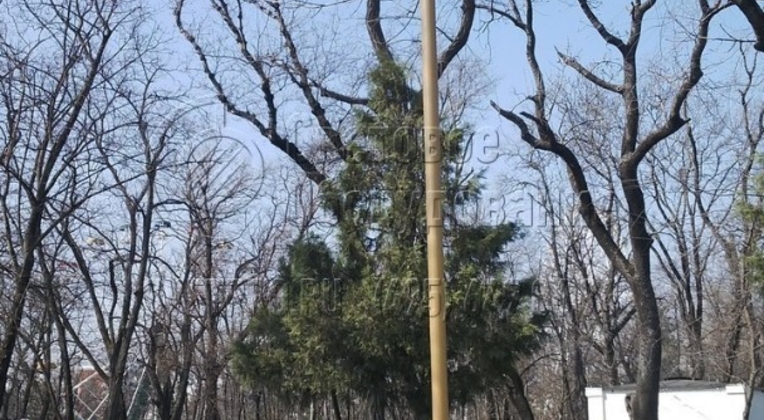

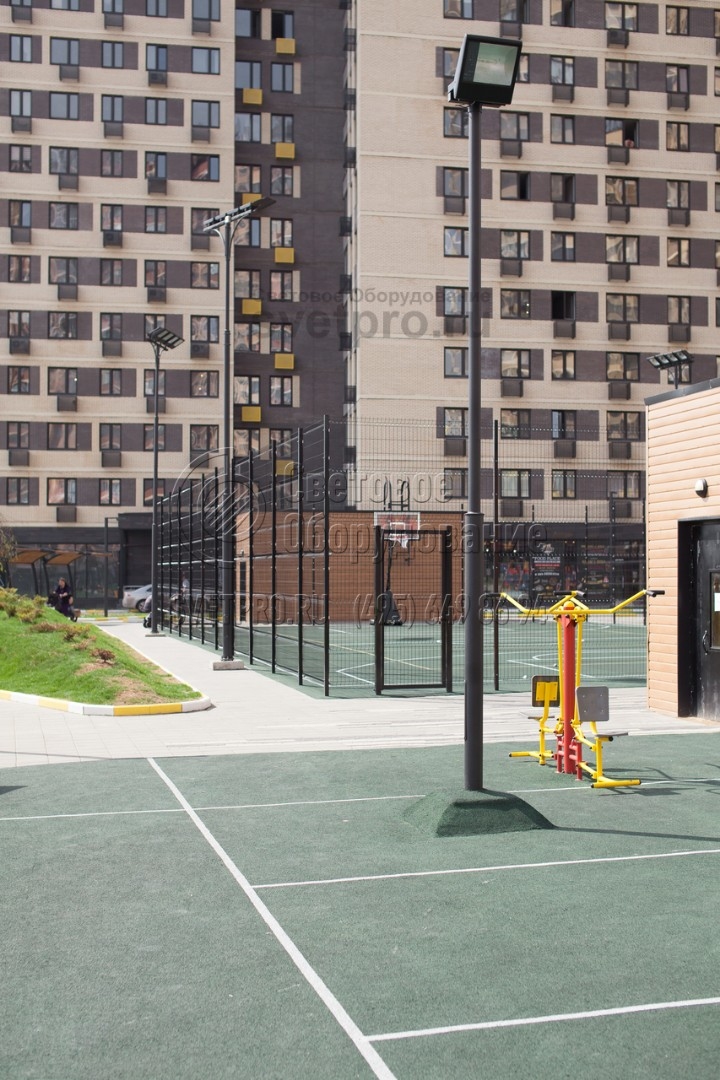

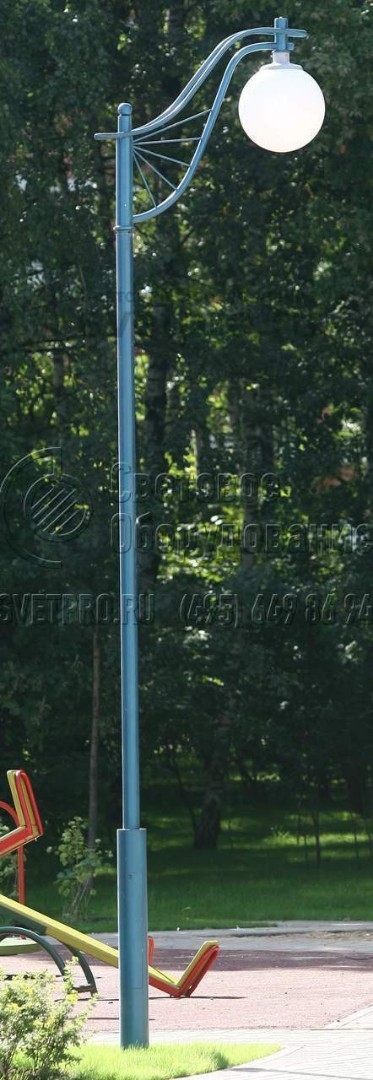

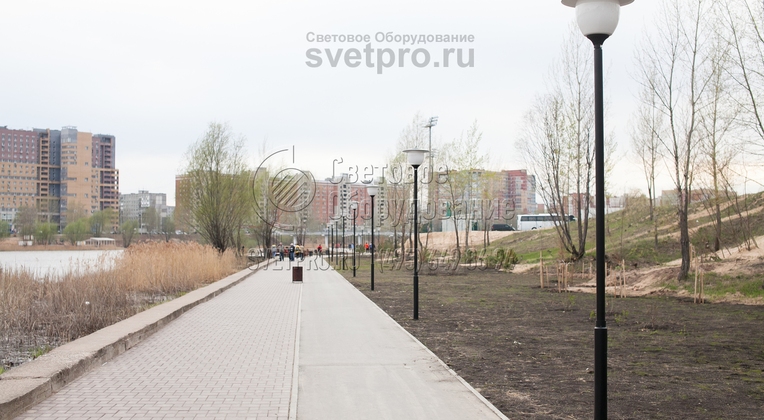

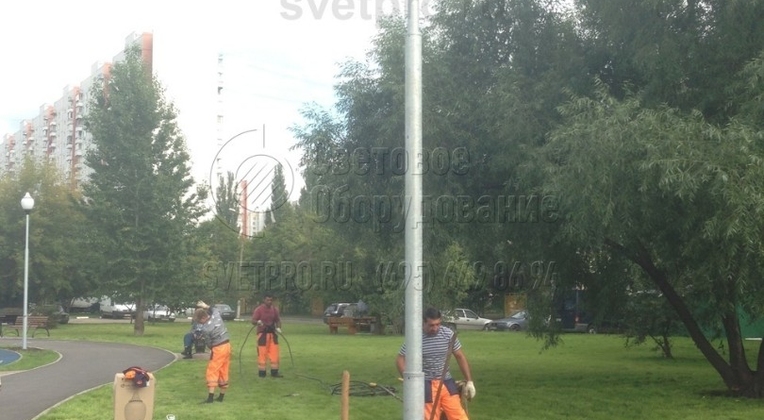

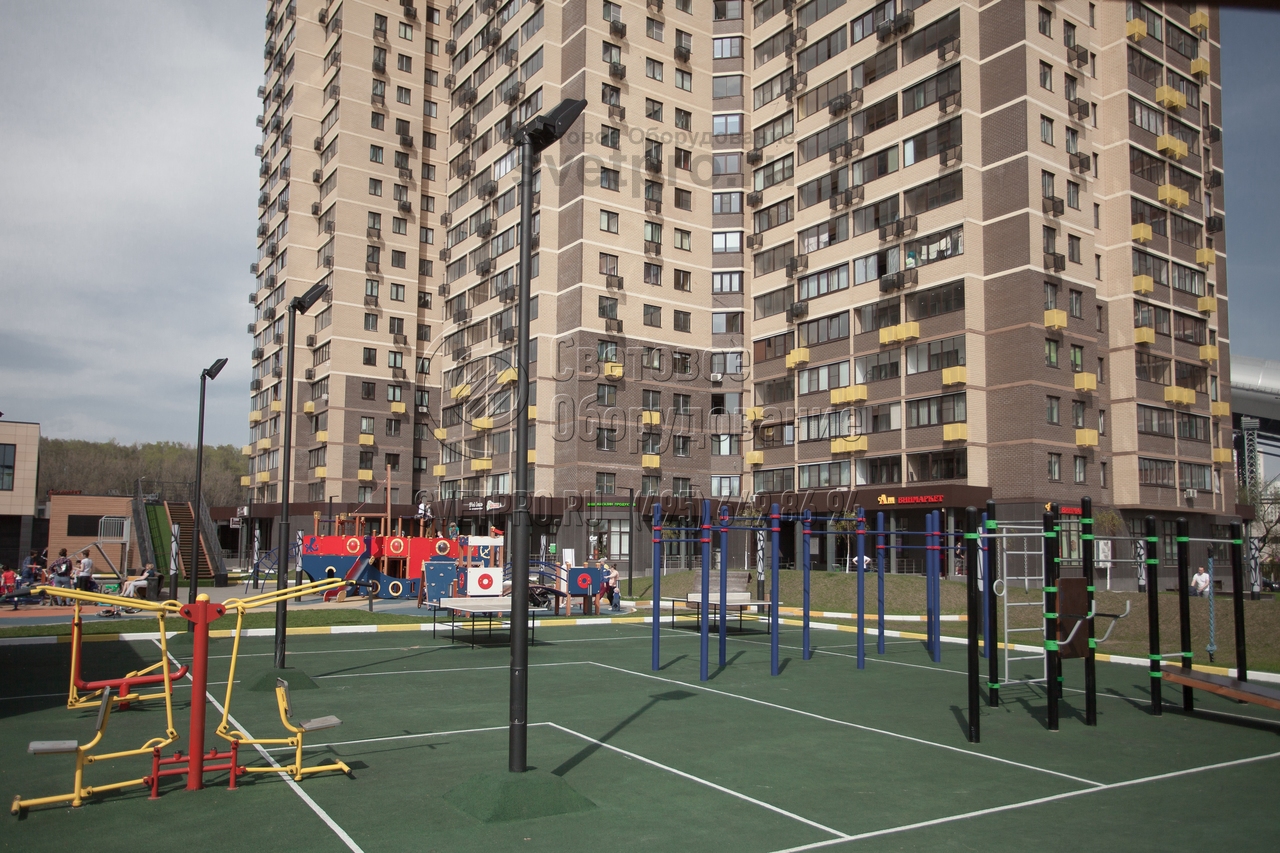

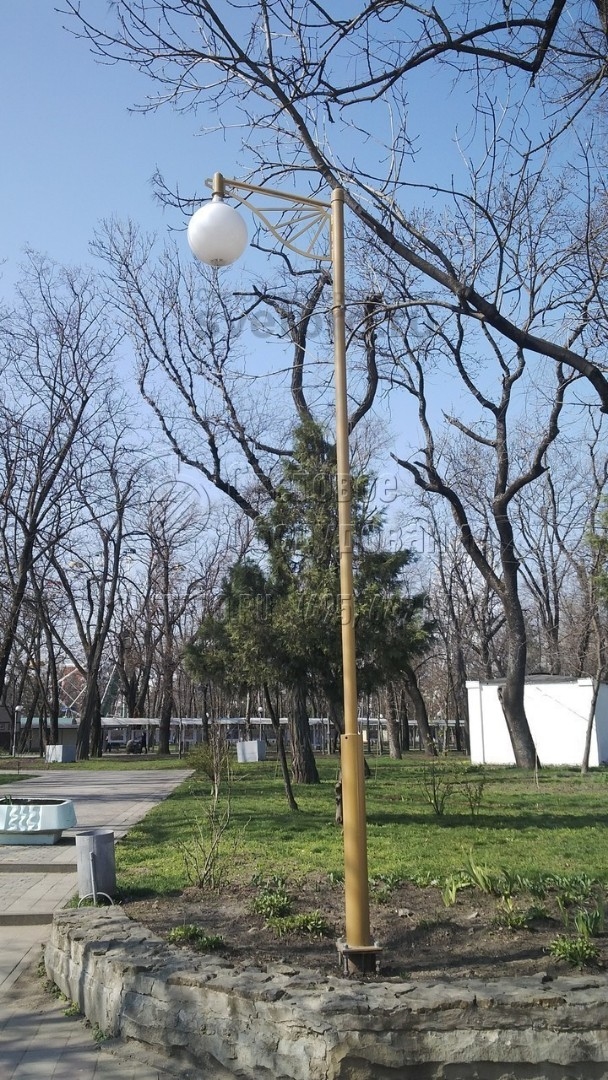

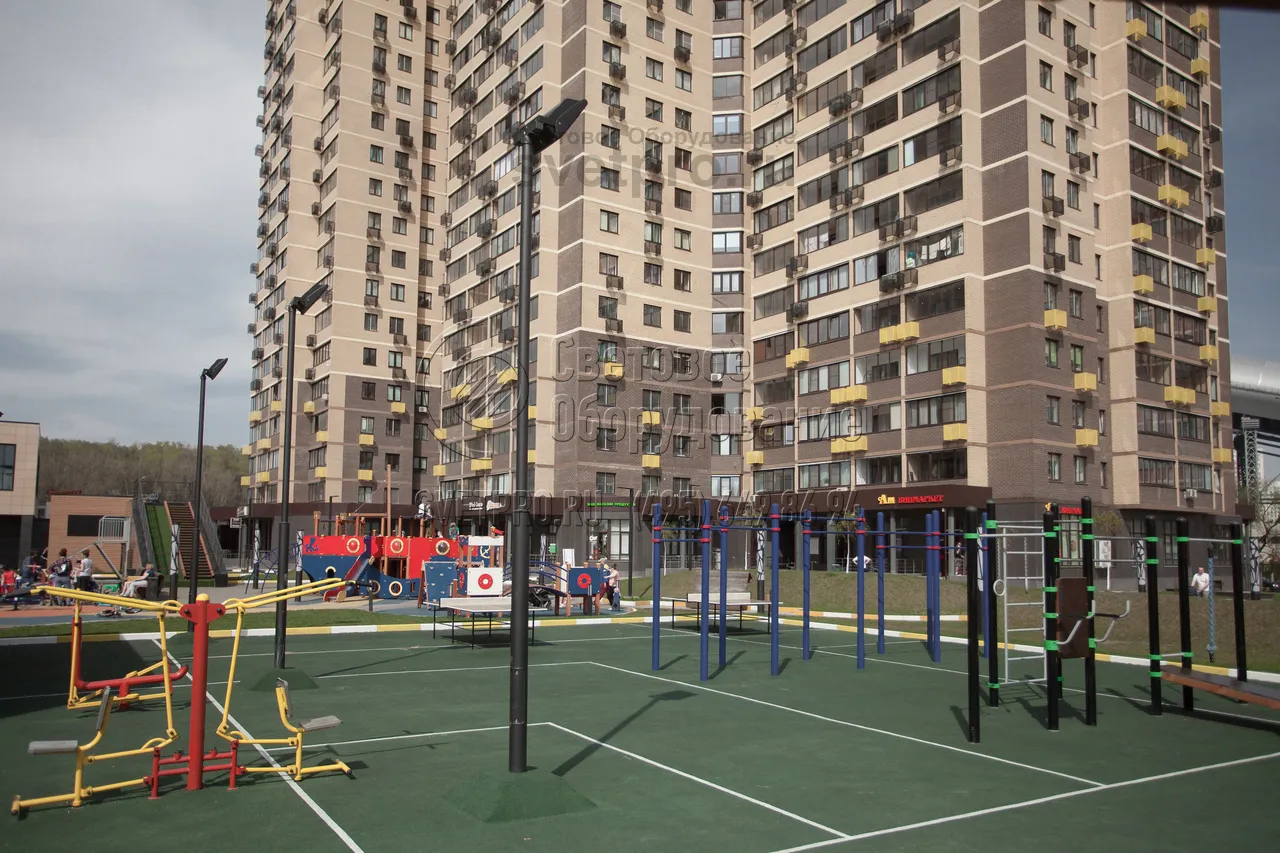

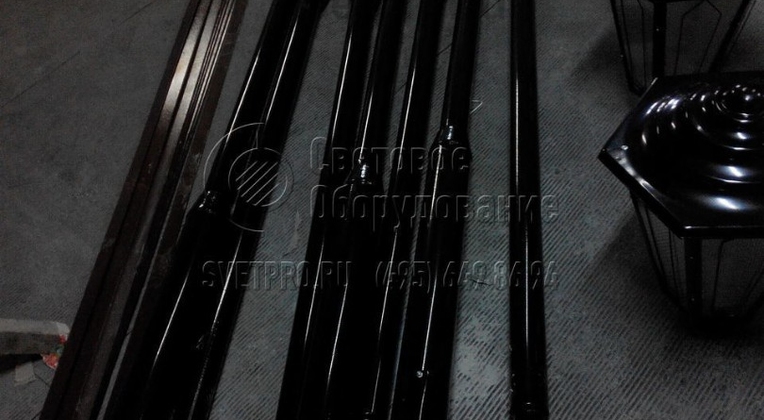

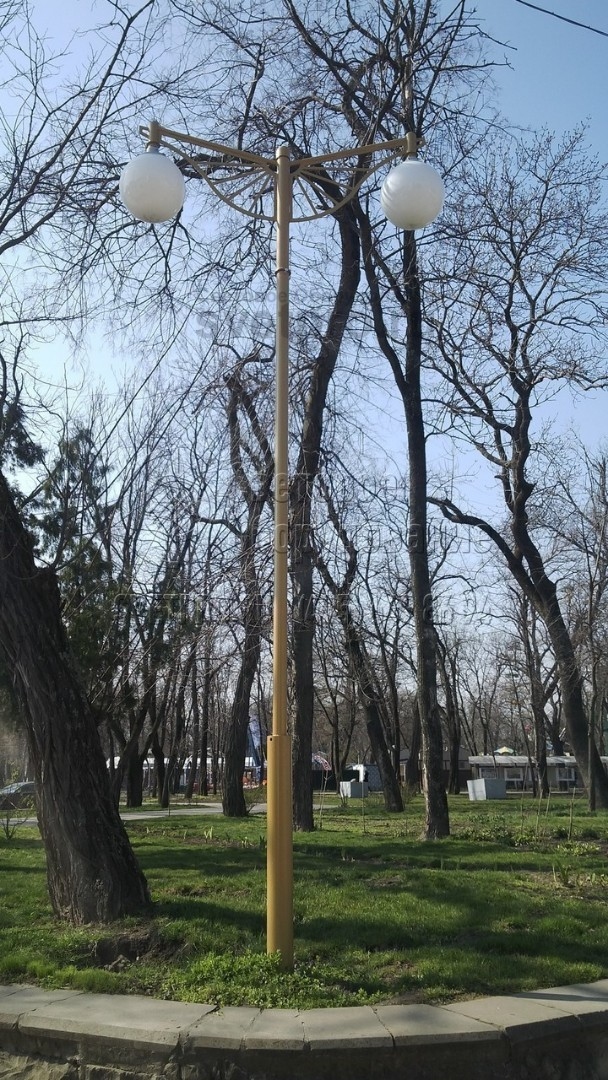

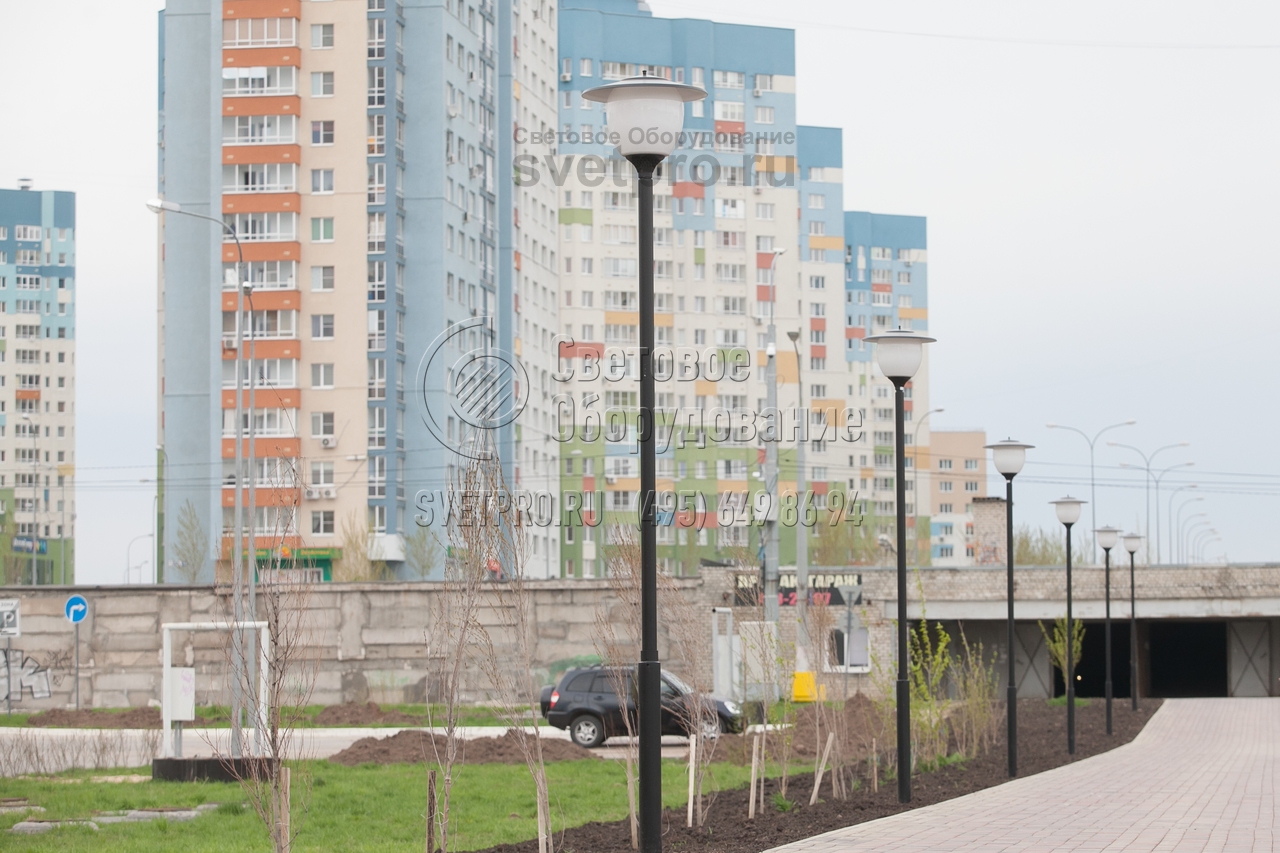

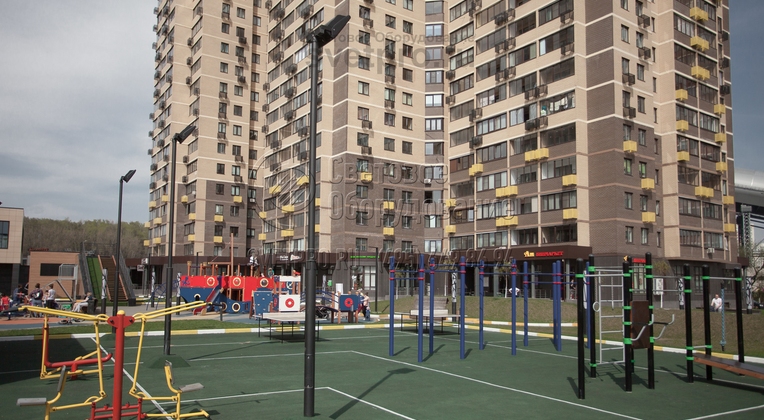

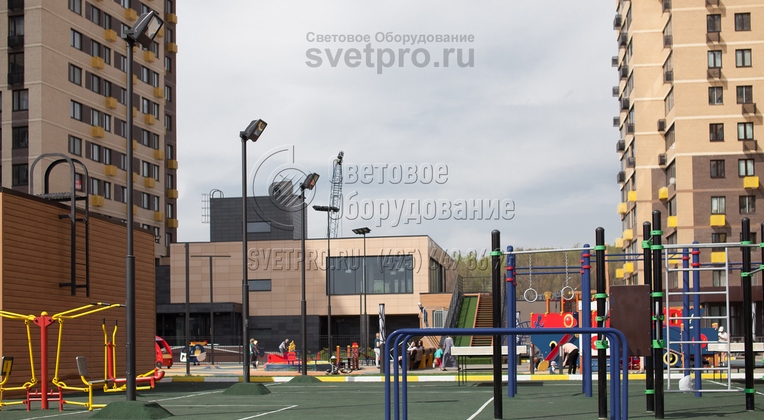

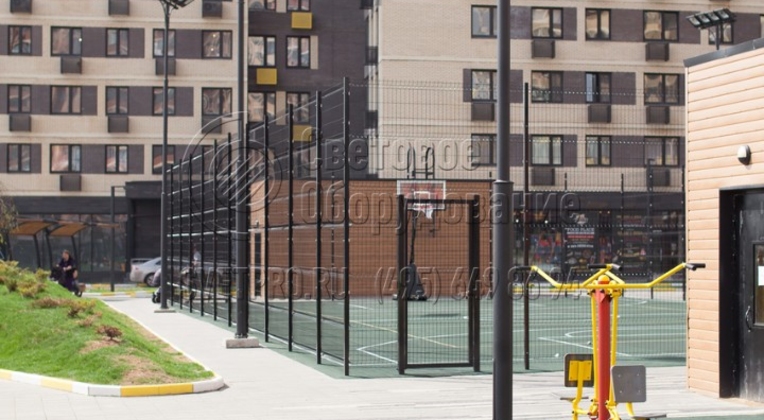

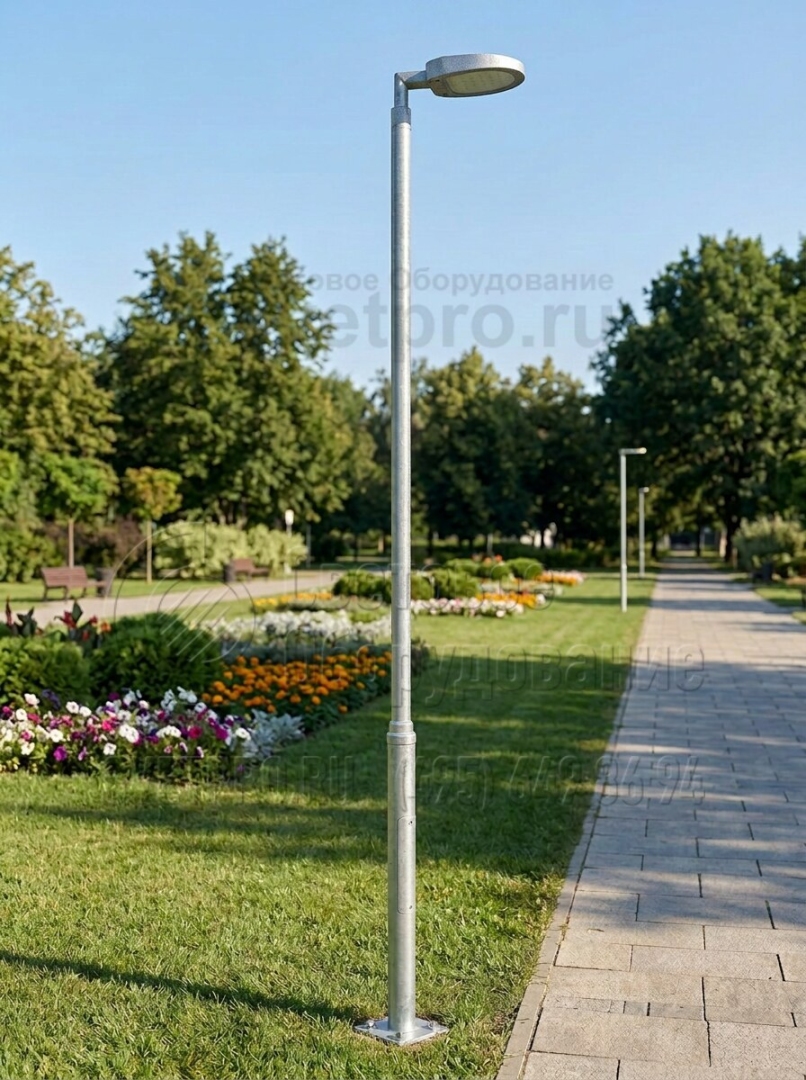

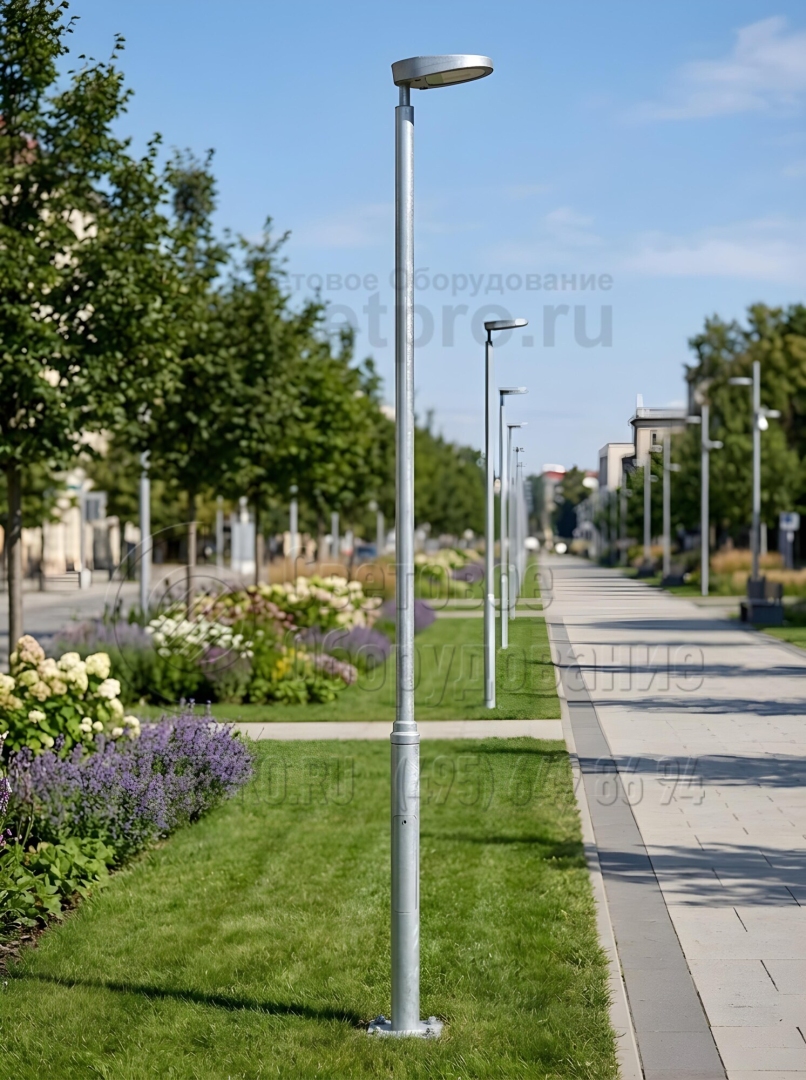

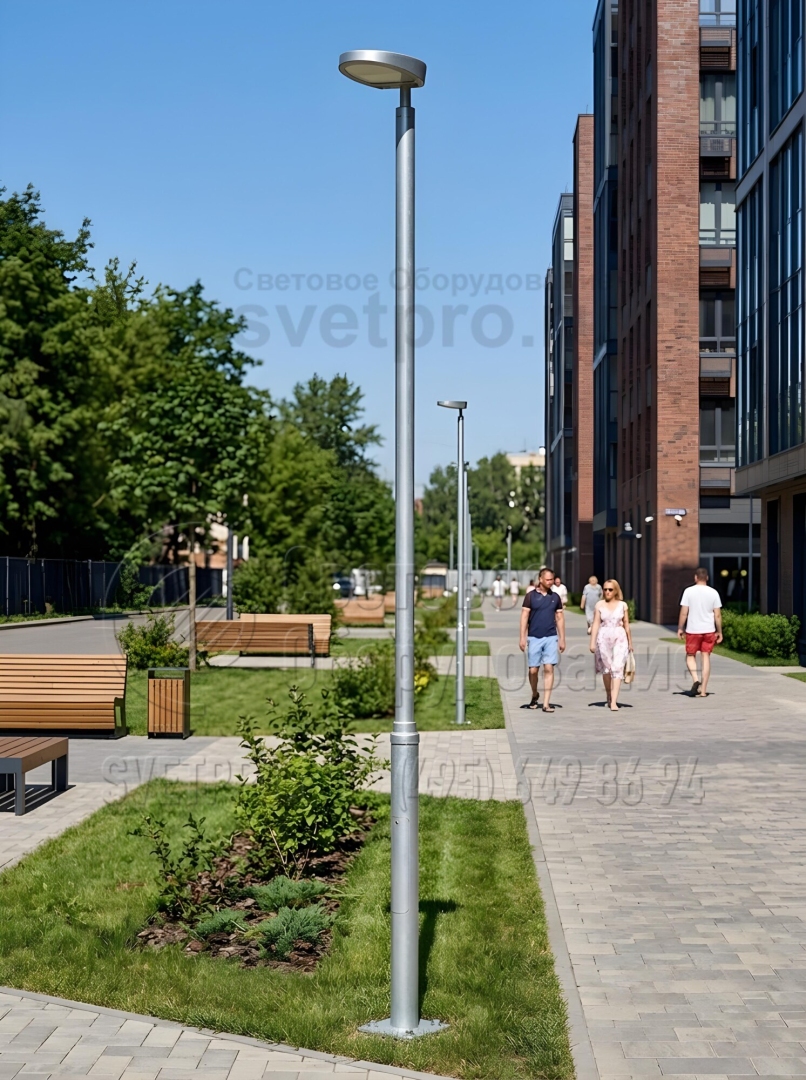

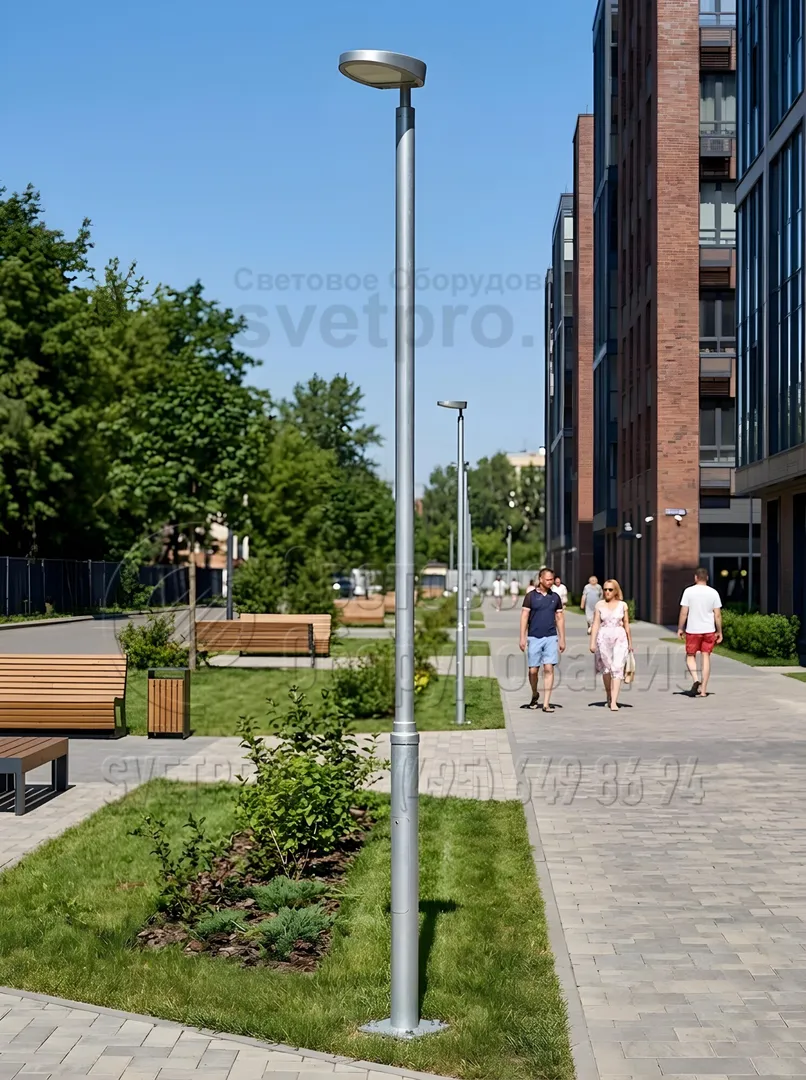

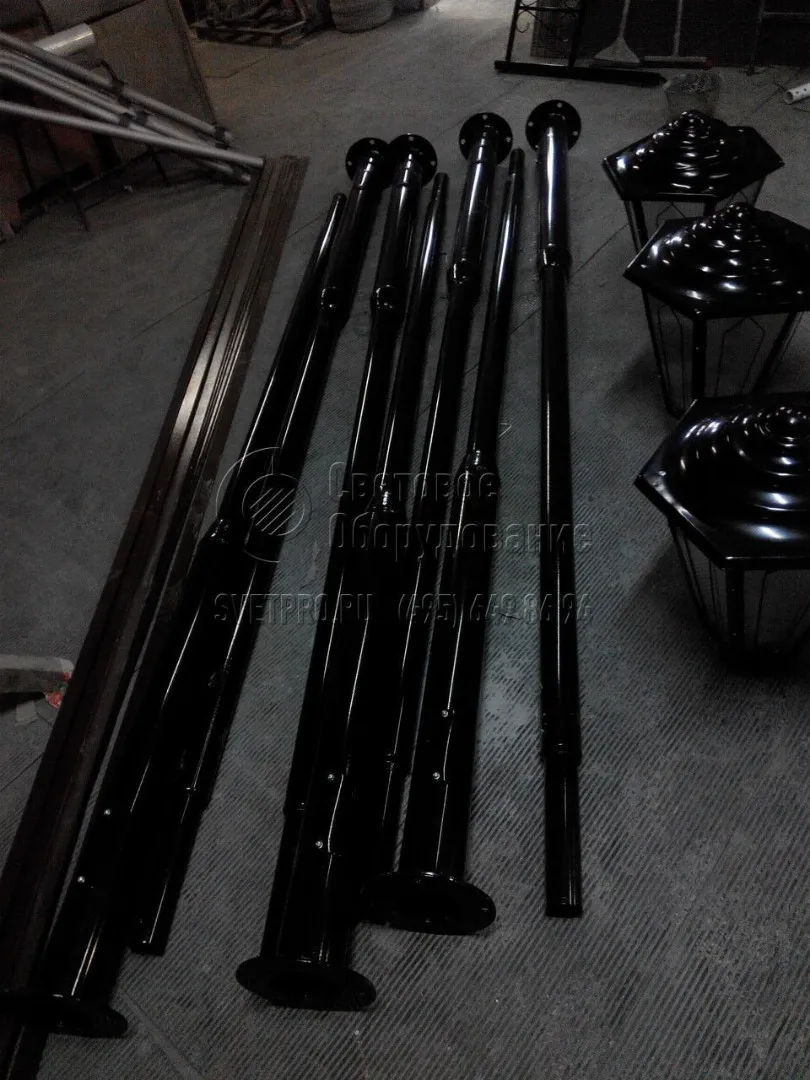

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-4,0-02-ц | ЗФ-20/4/К180-1,0-б | 36,7 | Ф2 | 4000 | 1000 | 1285 | - | 108 | 76 | - | М20 | 230 | 180 |
НФ-4,0-02-ц | ЗФ-20/4/К180-1,0-б | 56,5 | Ф2 | 4000 | 1000 | 1285 | 1340 | 159 | 108 | 76 | М20 | 250 | 180 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном

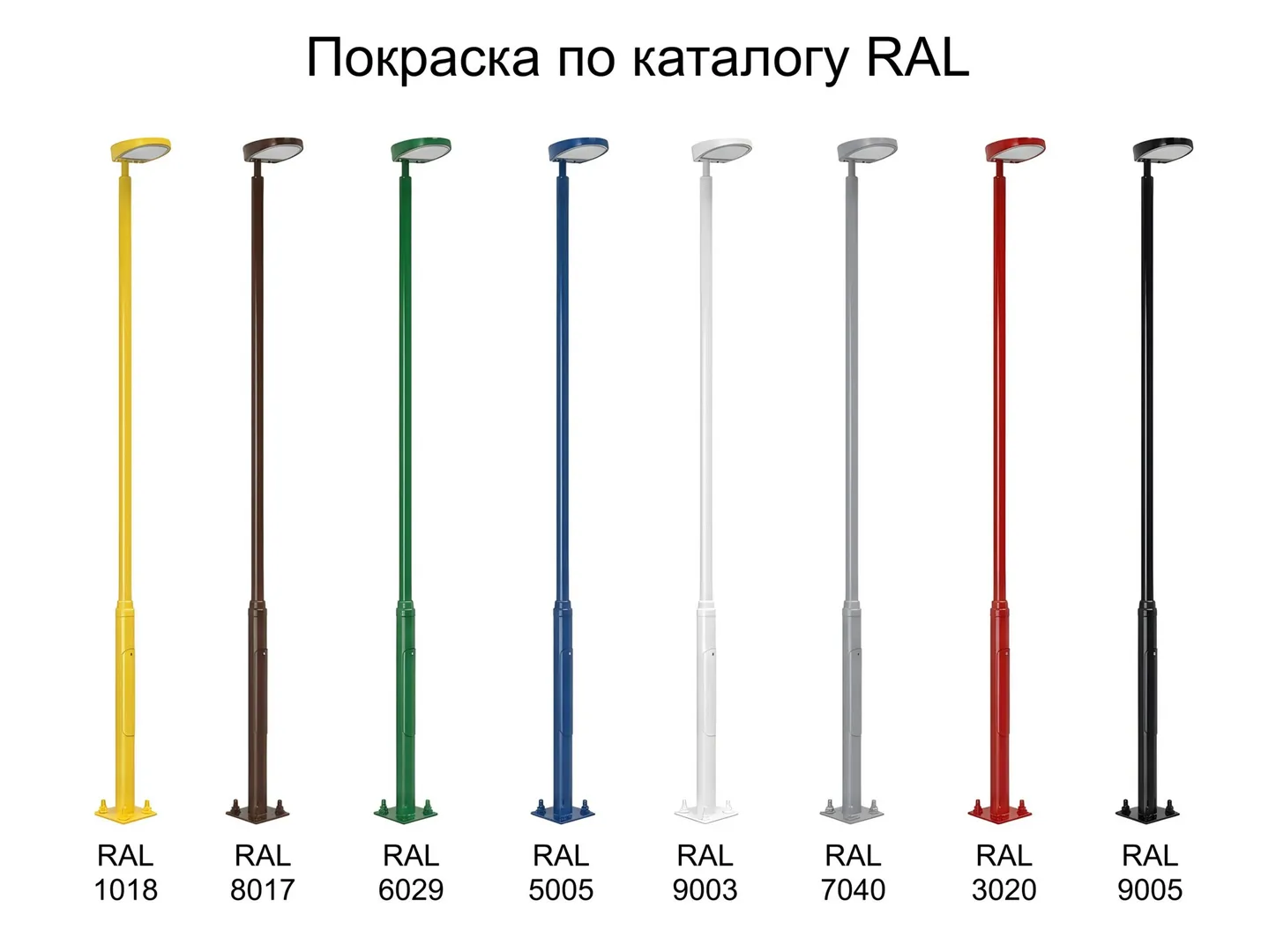

ОПИСАНИЕ
Опора НФ-4 – неразборная фланцевая конструкция несилового типа, используемая для создания уличной иллюминации во дворах кварталов жилой многоэтажной и частной застройки, улицах и площадях города, спорткомплексов открытого типа, автодорогах. Подвод питающего провода к светотехнике может осуществляться воздушным способом либо внутренней прокладкой. Конструкция не подходит для применения в качестве силовой.
Четырехметровая опора производится из качественного стального трубного проката. Параметры исходного сырья позволяют устанавливать изделие в различных климатических зонах. Для защиты изделия от негативного воздействия внешних факторов среды и коррозии выполняется обработка металла горячим цинкованием, что продлевает период эксплуатации изделия до 30 лет.
Установка прожекторов и светильников выполняется на кронштейнах либо непосредственно на вершину опоры. Конструкция монтируется на железобетонное основание с находящимся внутри закладным элементом. Соединение опоры выполняется через фланец.
