НФ-12 Опоры несиловые трубчатые неразборные высота 12 метров
Цена*:
91 922
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора несилового типа НФ-12 относится к неразборным фланцевым конструкциям, основная функция которых заключается в создании требуемого уровня освещения на объектах городской инфраструктуры, во дворах жилых домов, на открытых спортплощадках. Конструкции подходят для воздушной и внутренней прокладки питающего провода, но не могут использоваться как силовые.
Цилиндрические опоры изготавливаются из стального трубного проката высокого качества. Изделия рассчитаны на эксплуатацию в различных климатических зонах. Защита конструкции от ржавчины и других негативных факторов среды организуется посредством обработки металла горячим цинкованием. Оцинковка продлевает срок эксплуатации конструкции до 30 лет. По желанию заказчика поверхность дополнительно может покрываться лакокраской.
Светотехника размещается непосредственно на вершине опоры либо на кронштейнах. Столбы монтируются на бетонный фундамент посредством соединения через фланец с закладным элементом.

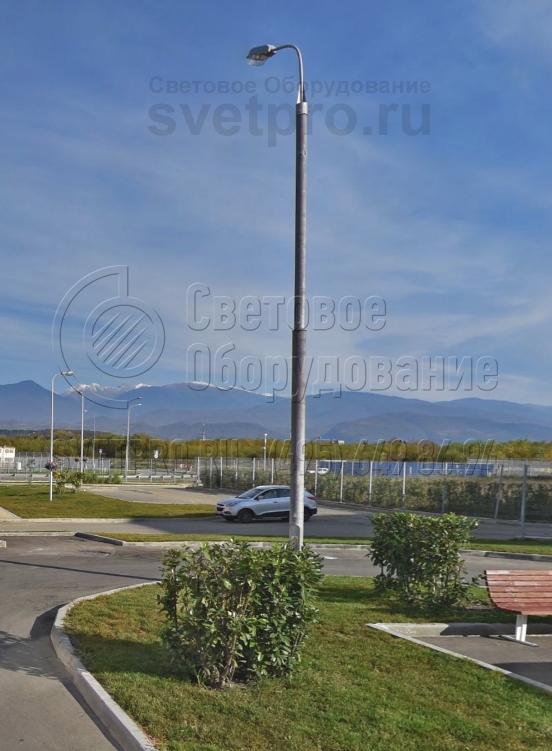

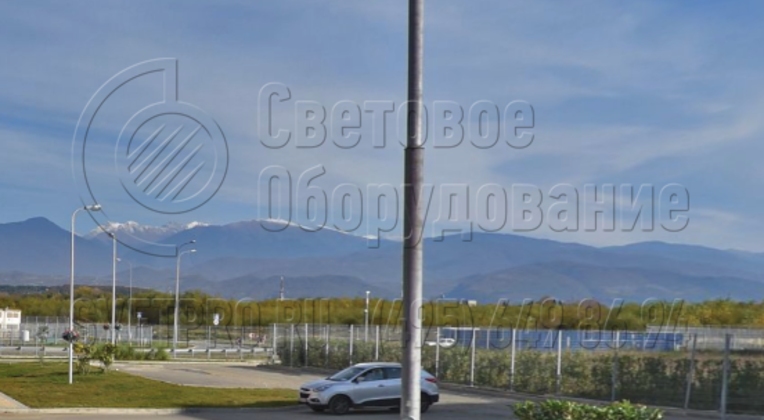

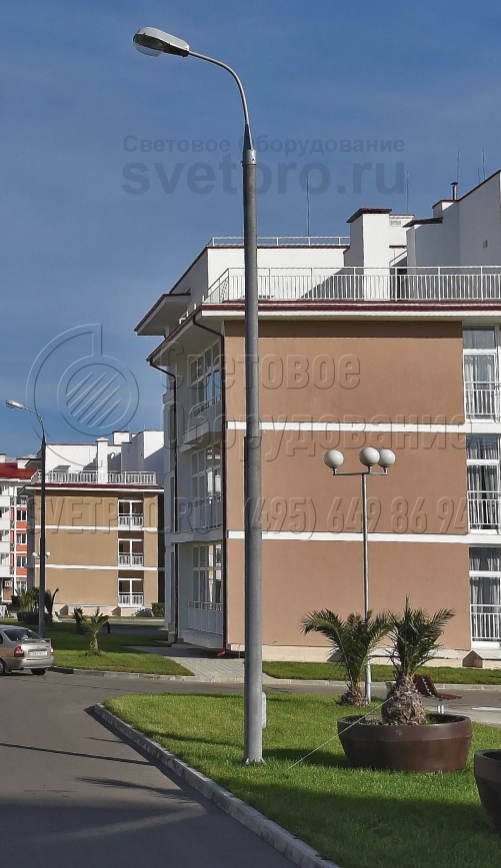

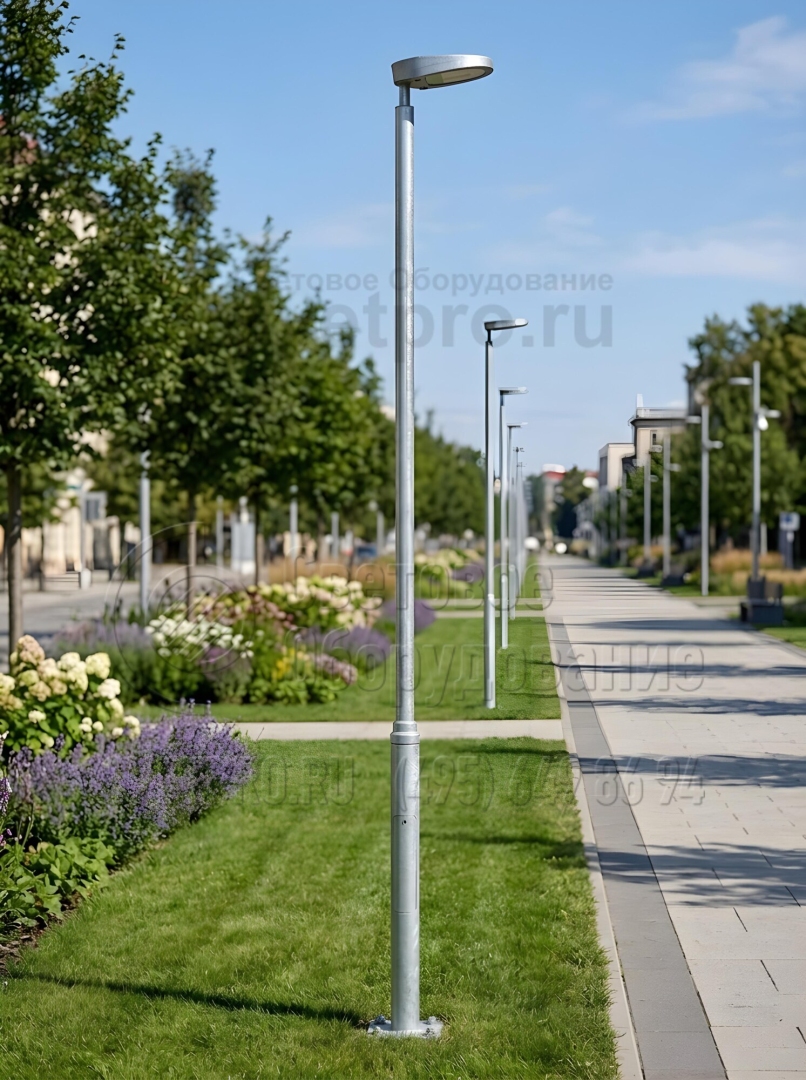

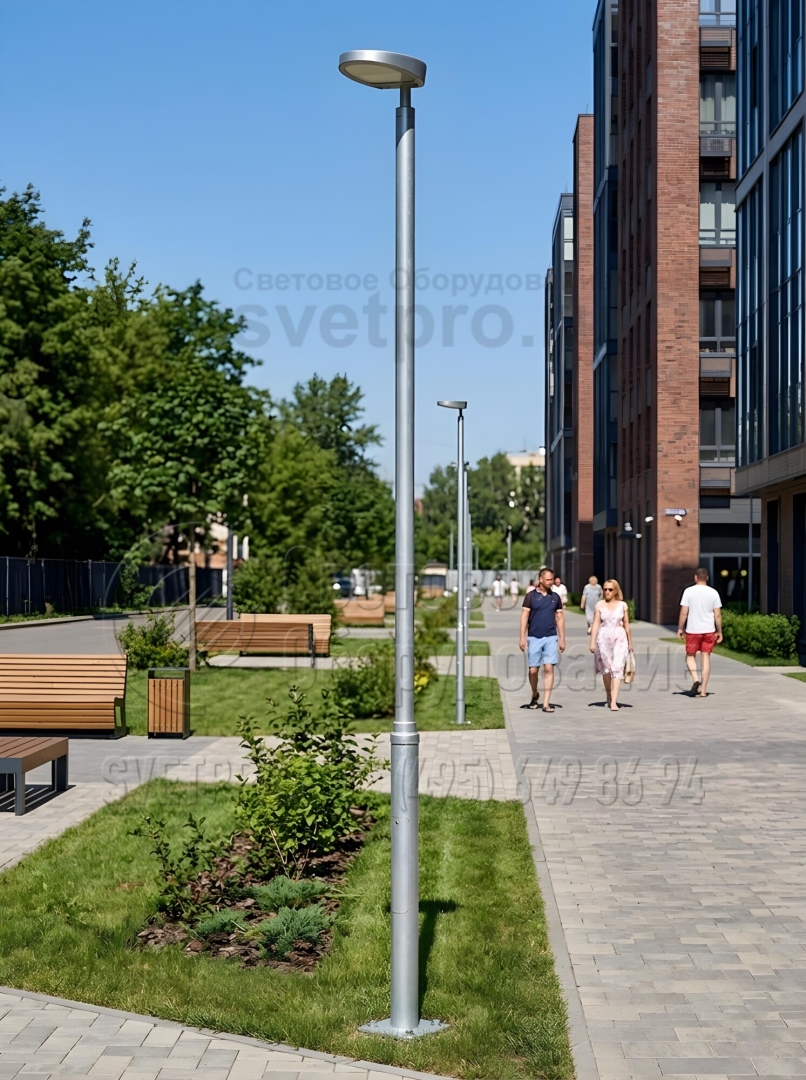

Фото с объектов

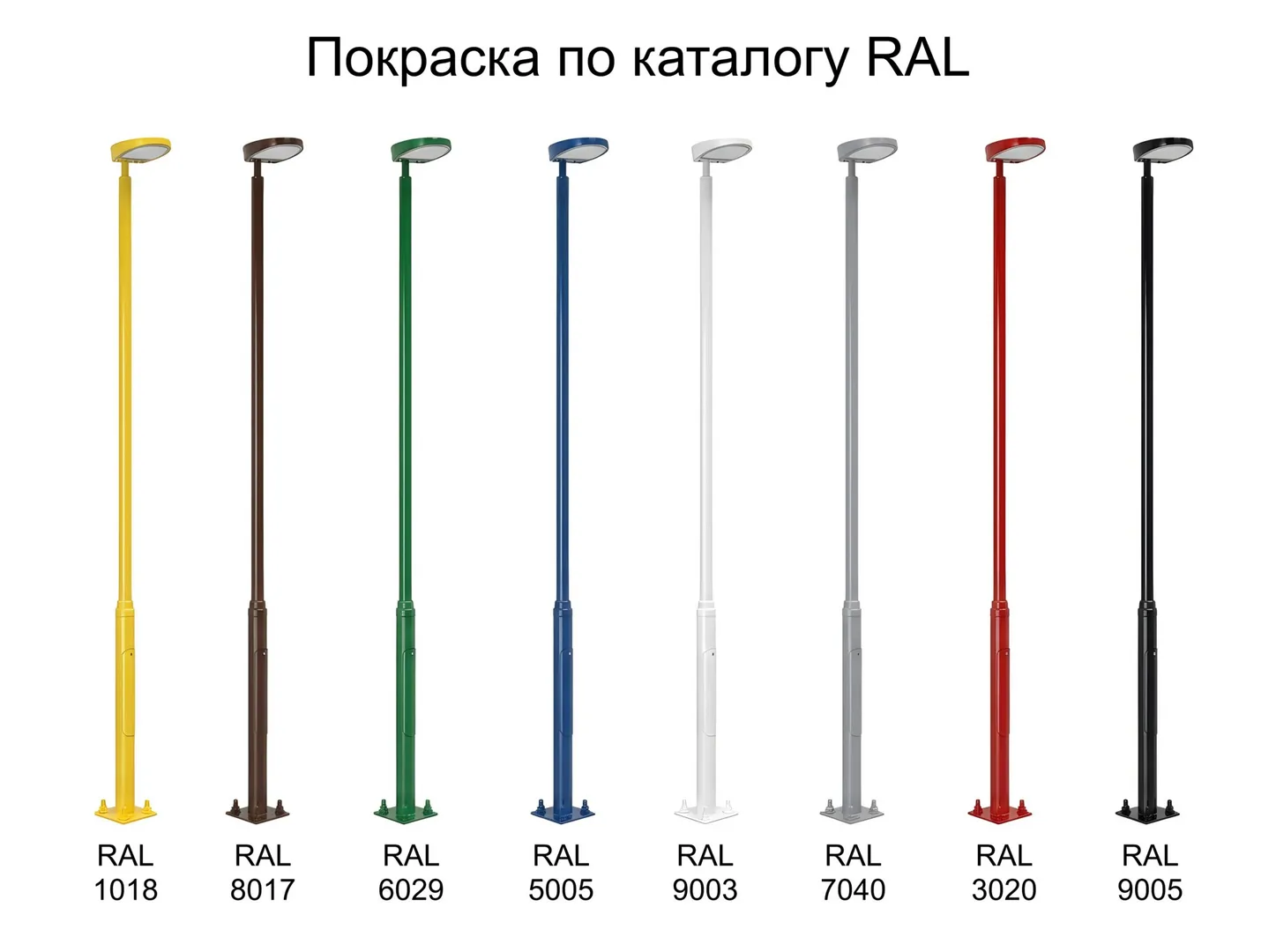

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НФ-12 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Размер фланца: | 400 мм |
| Вес: | 312,5 кг |
| Высота: | 12 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФ-12,0-02-ц | 91 922 ₽ | ЗФ-30/4/К300-2,0-б | 312,5 | Ф6, Ф7, Ф16 | 12000 | 2000 | 4000 | 4000 | 168 | 133 | 108 | М30 | 400 | 300 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном
как выбрать опору?

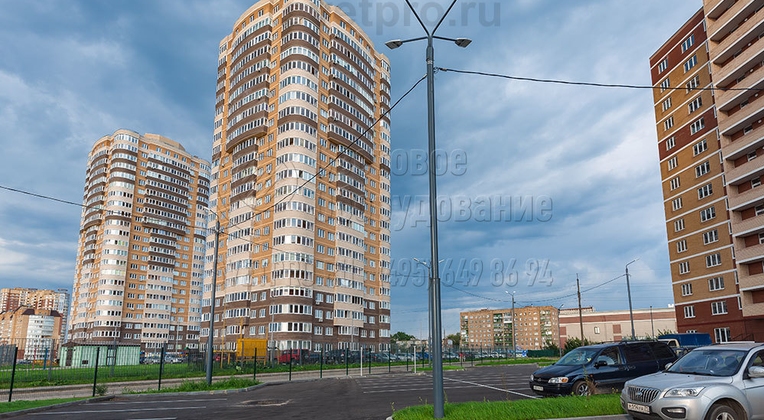

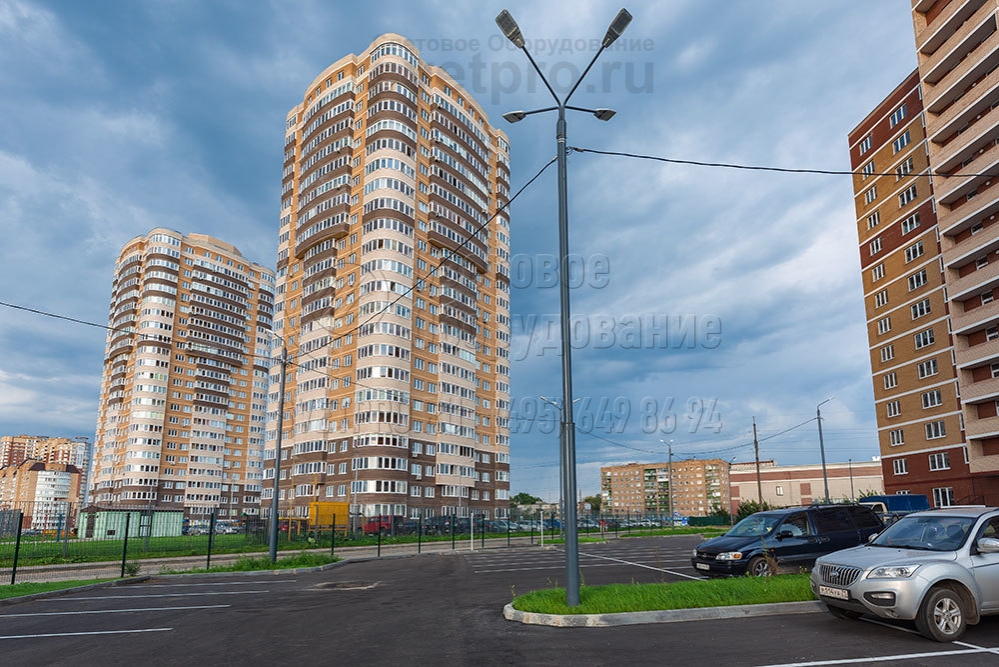

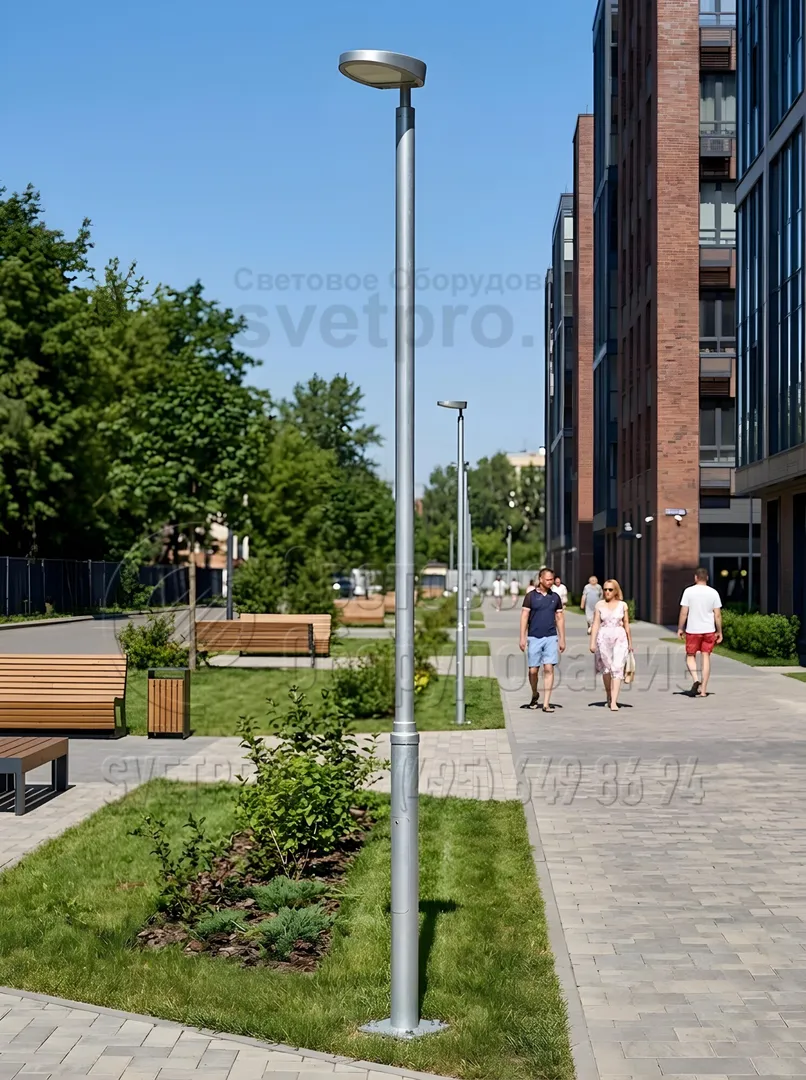

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ

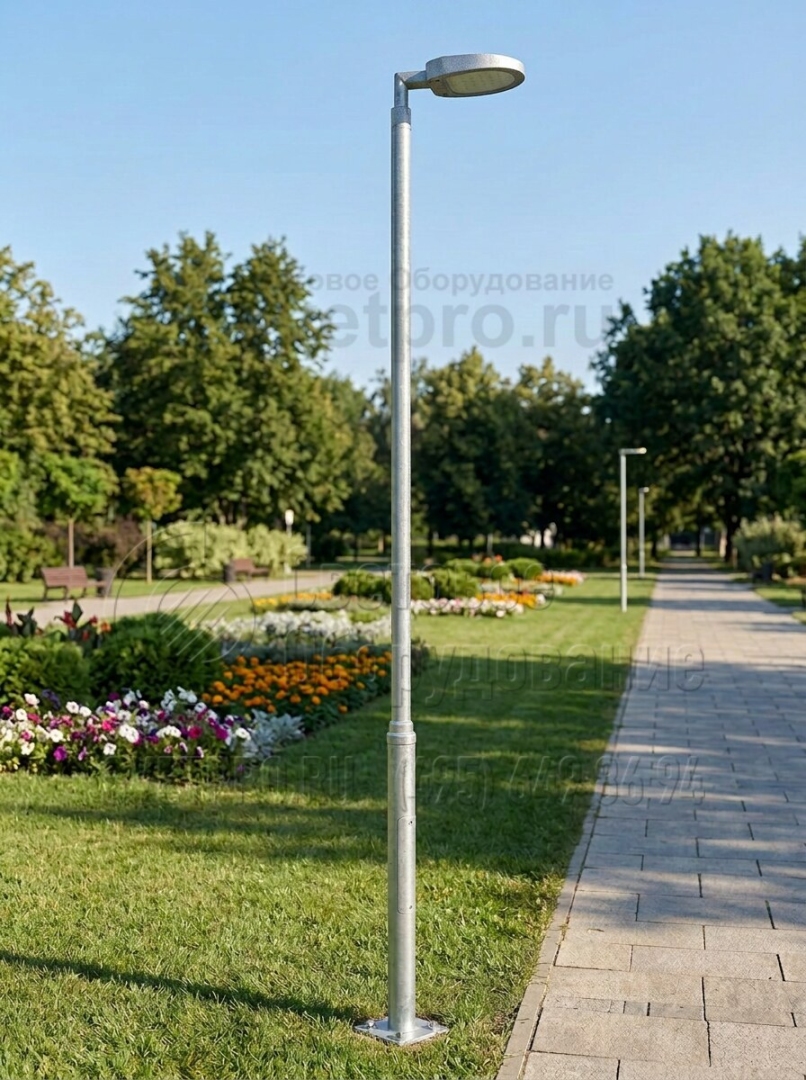

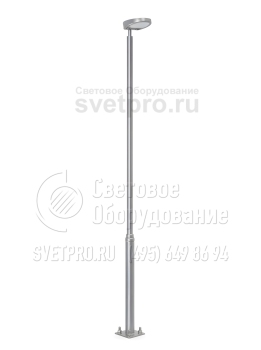

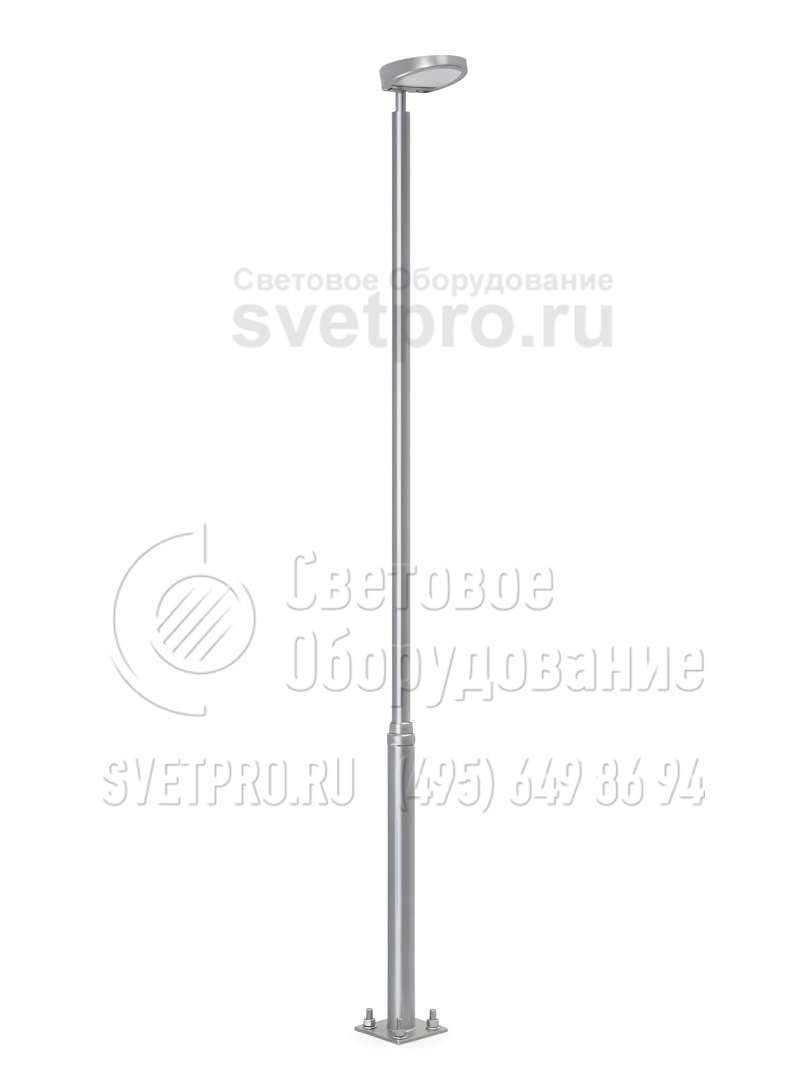

Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -
7.
