НП-2 Опоры несиловые трубчатые неразборные высота 2 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НП-2 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 4 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Вес: | 30,8 кг |
Высота: | 2 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

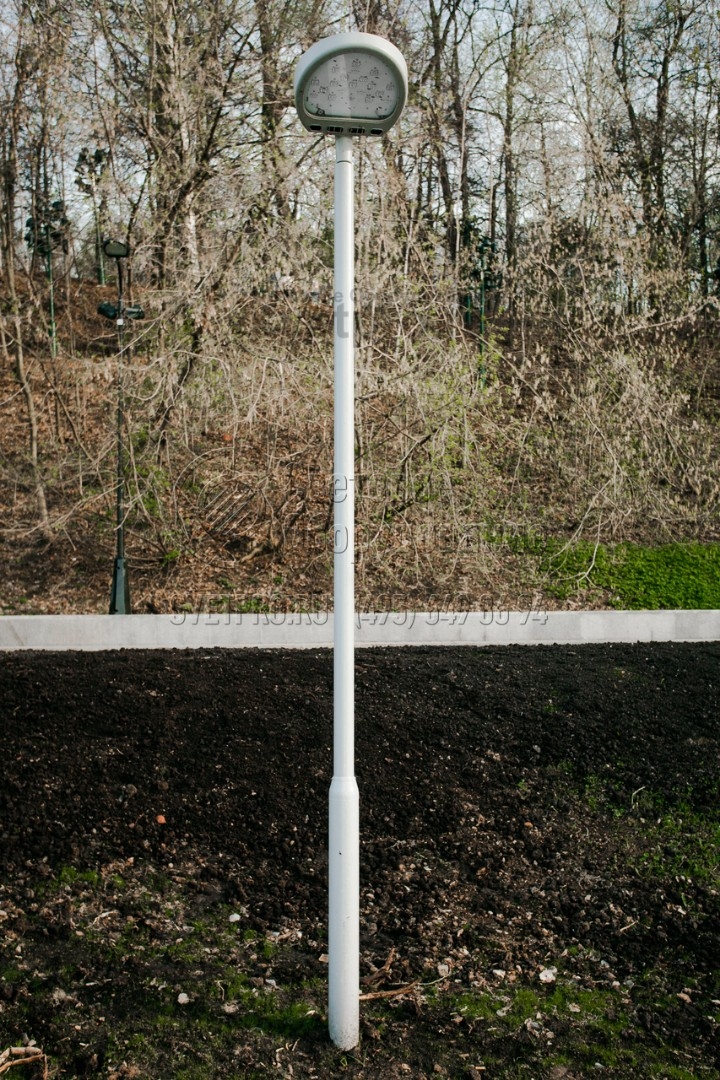

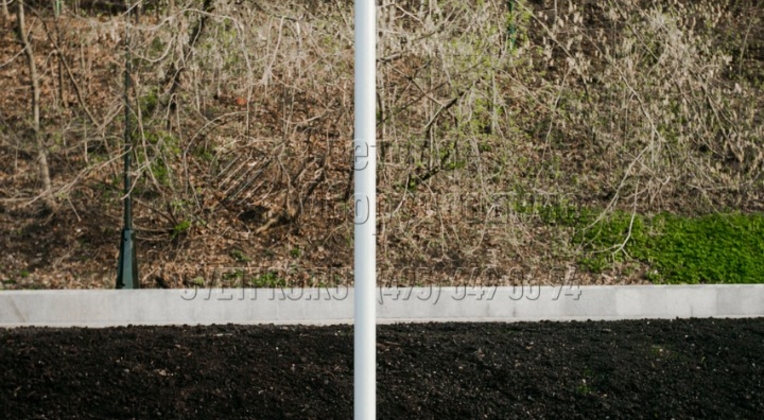

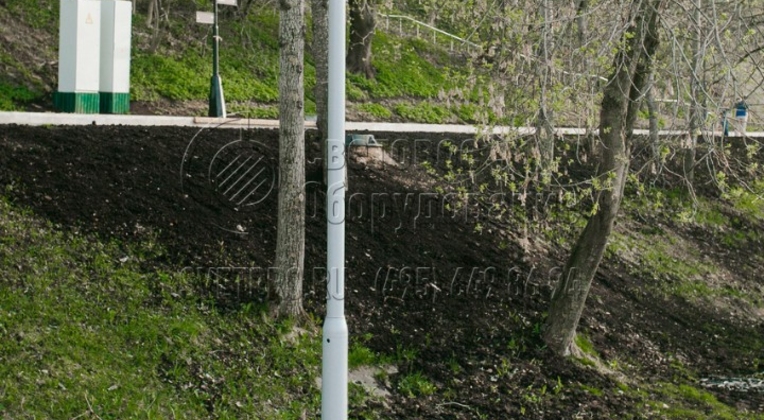

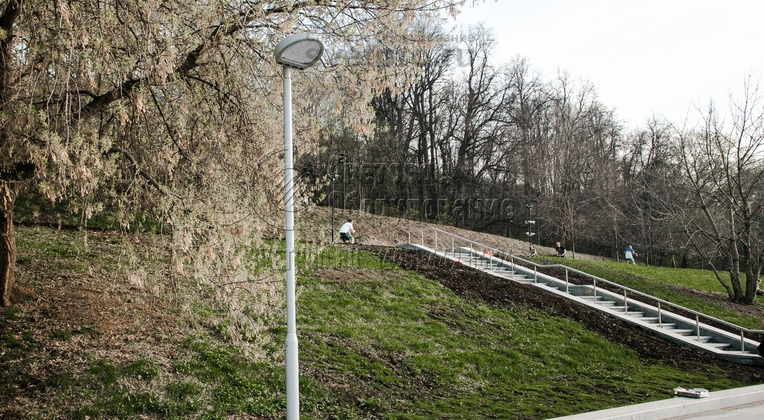

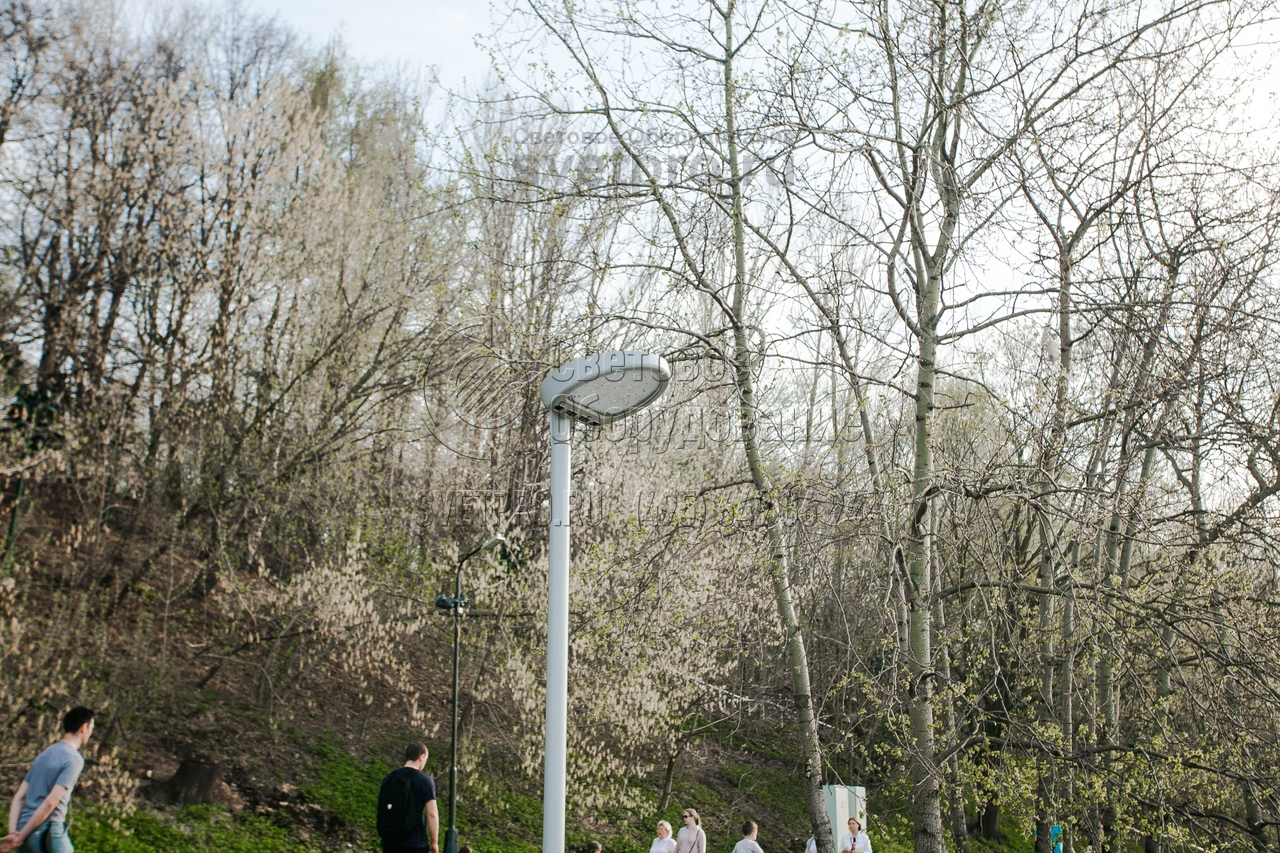

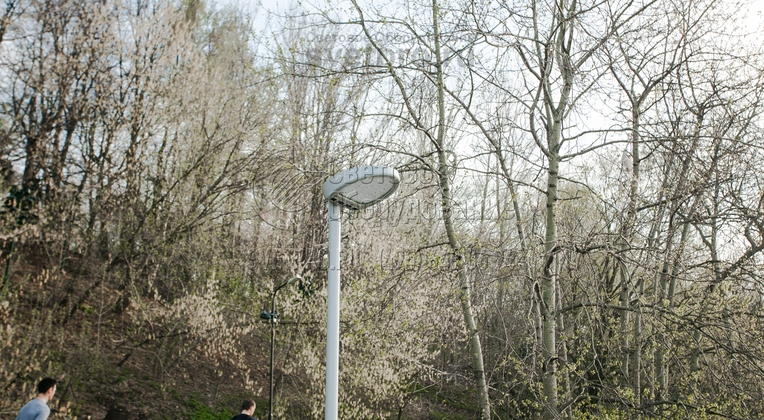

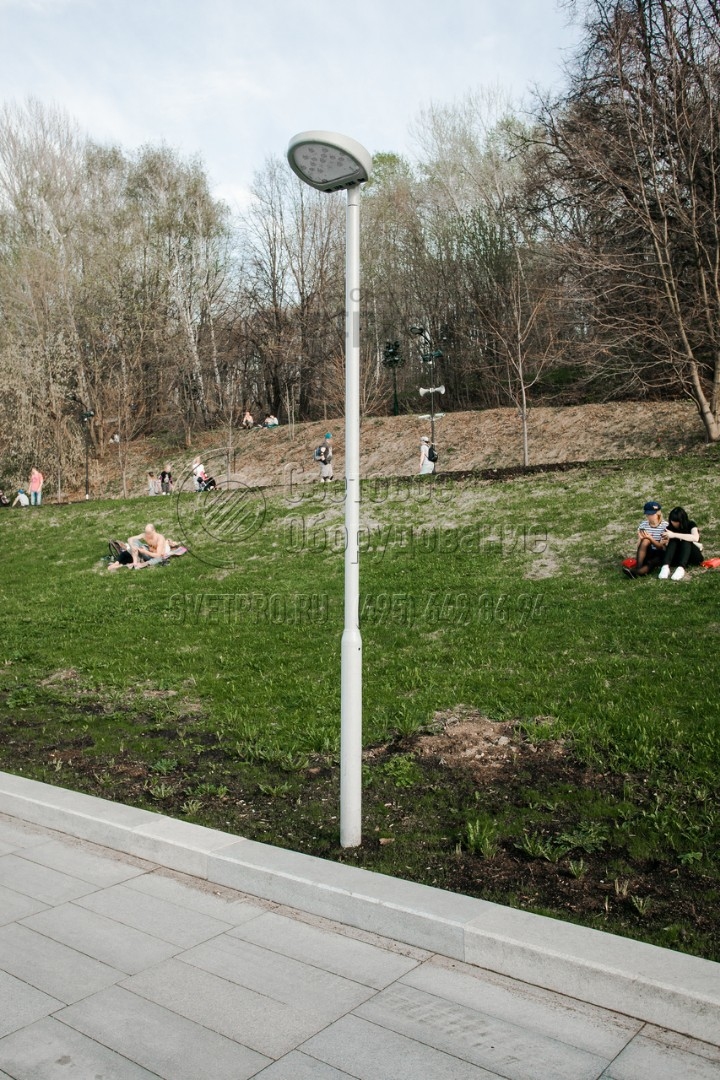

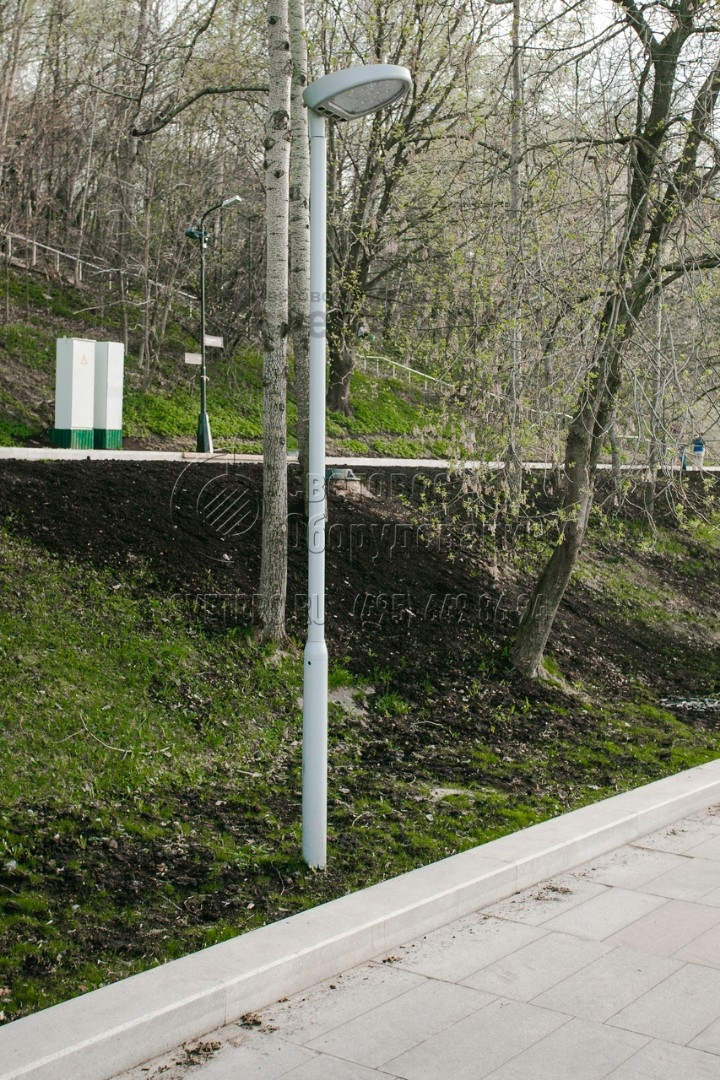

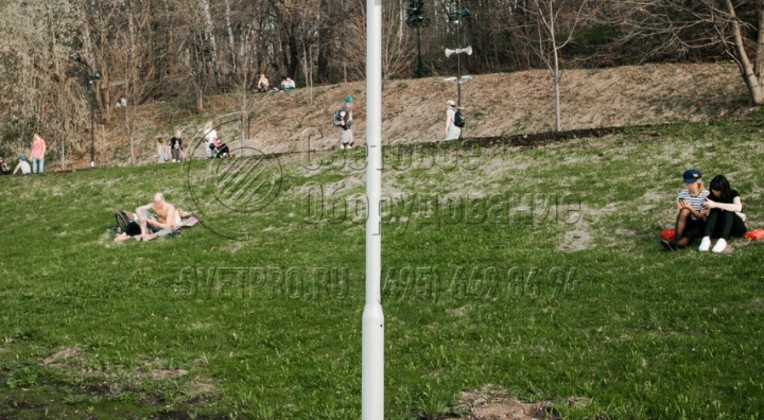

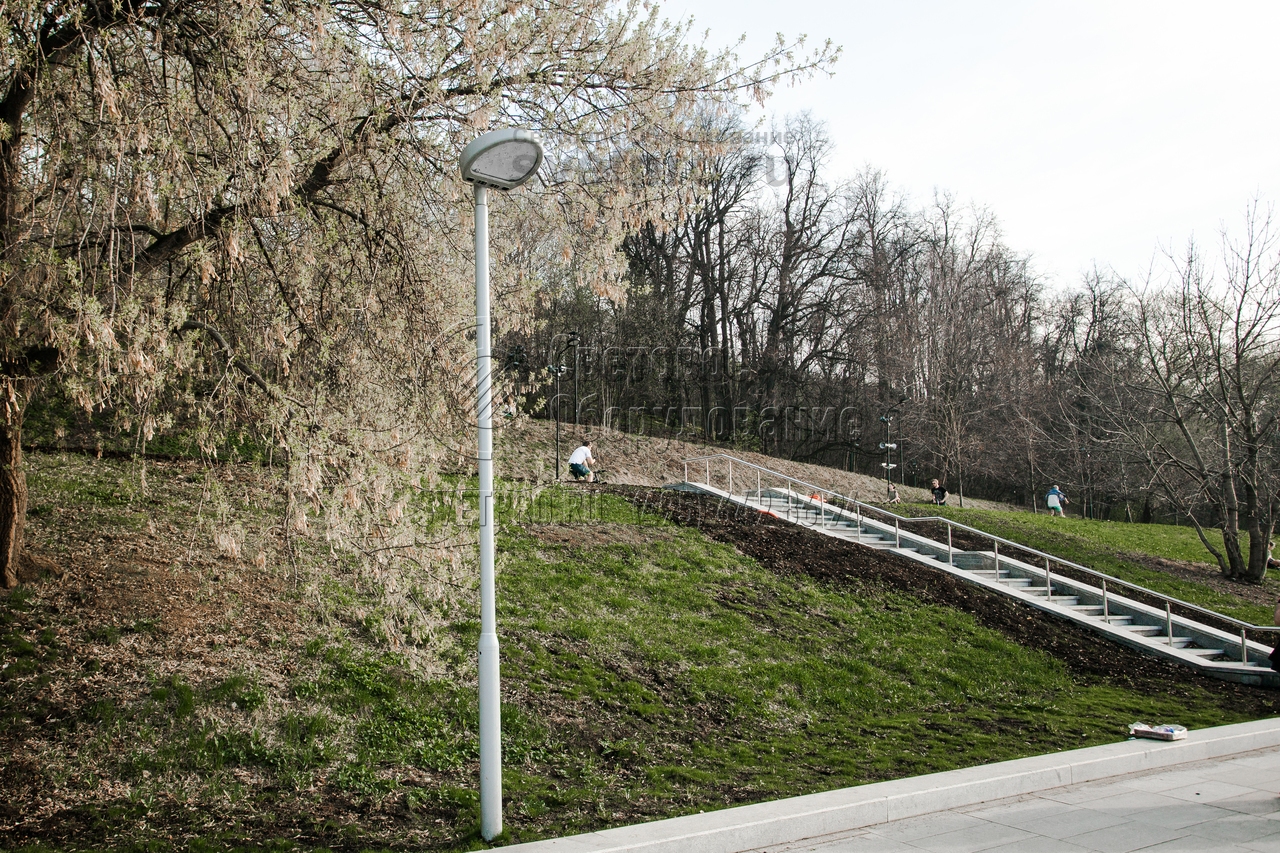

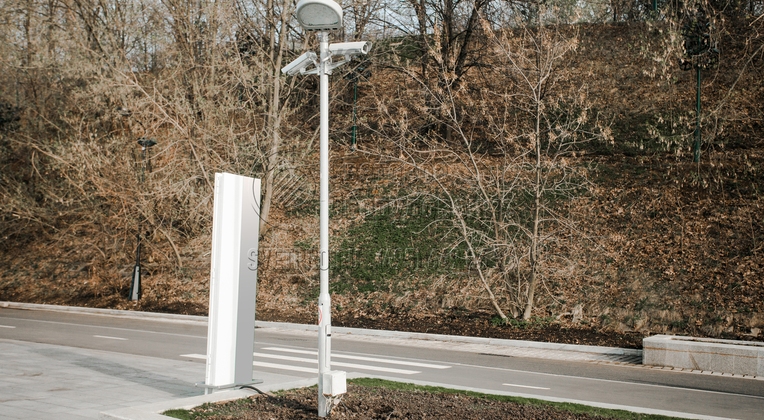

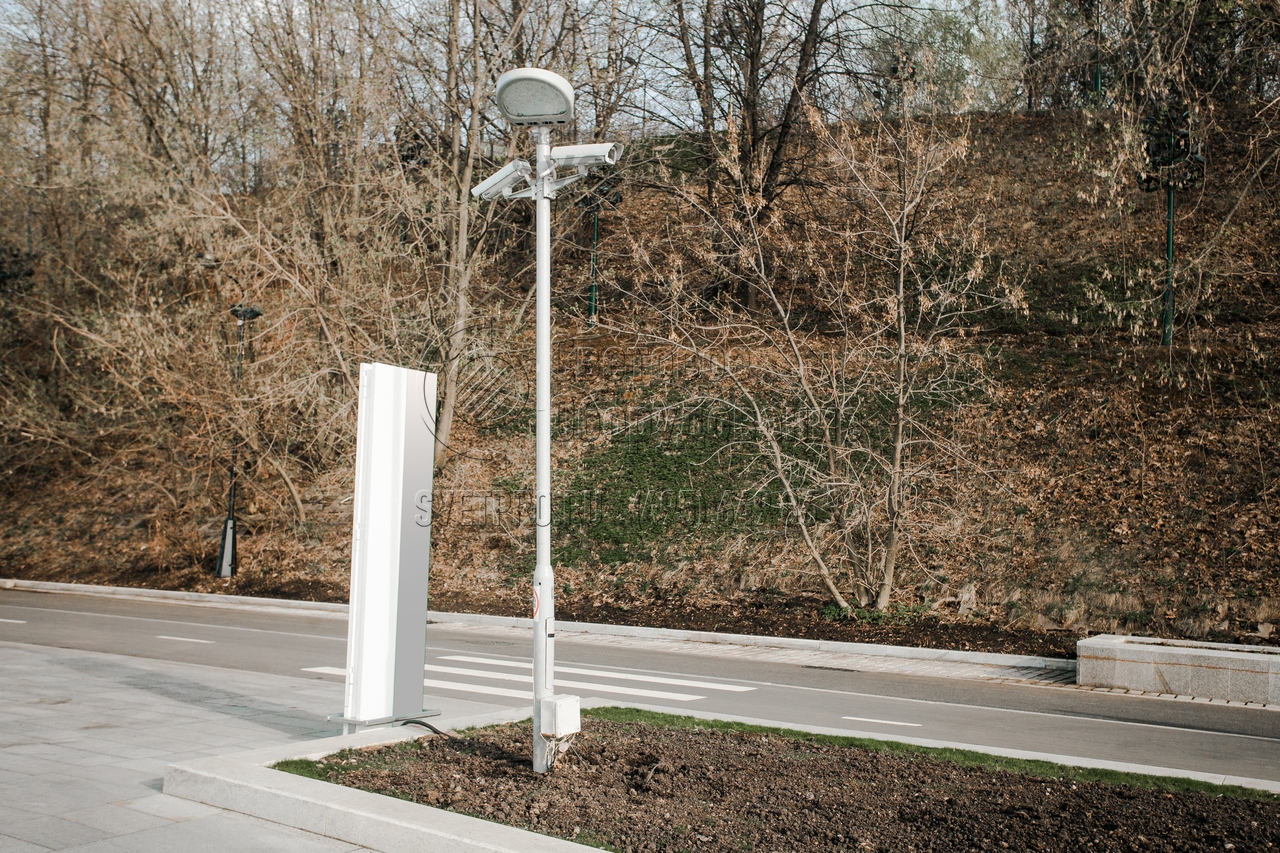

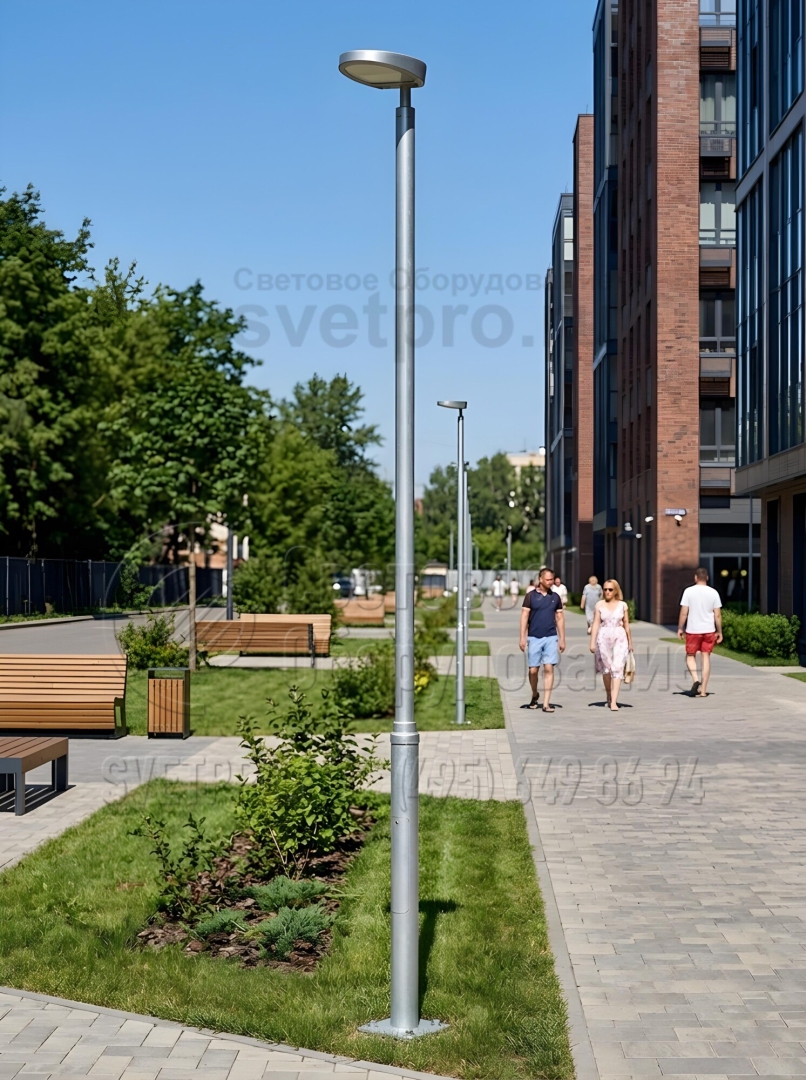

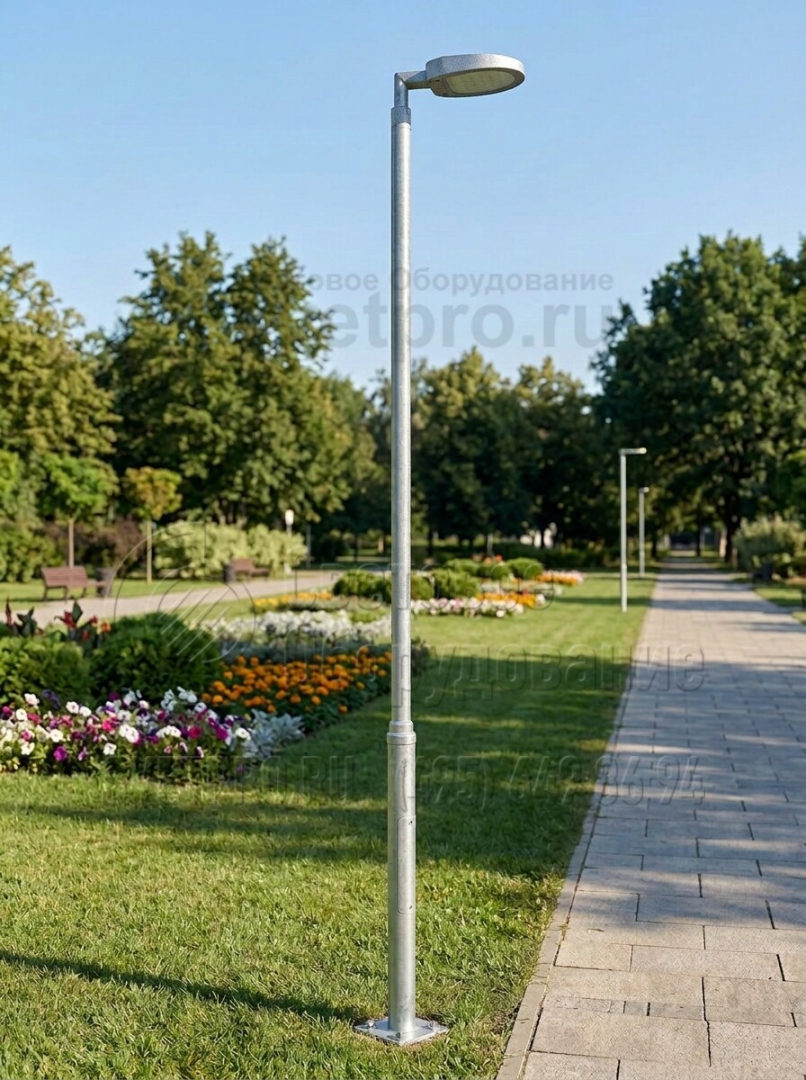

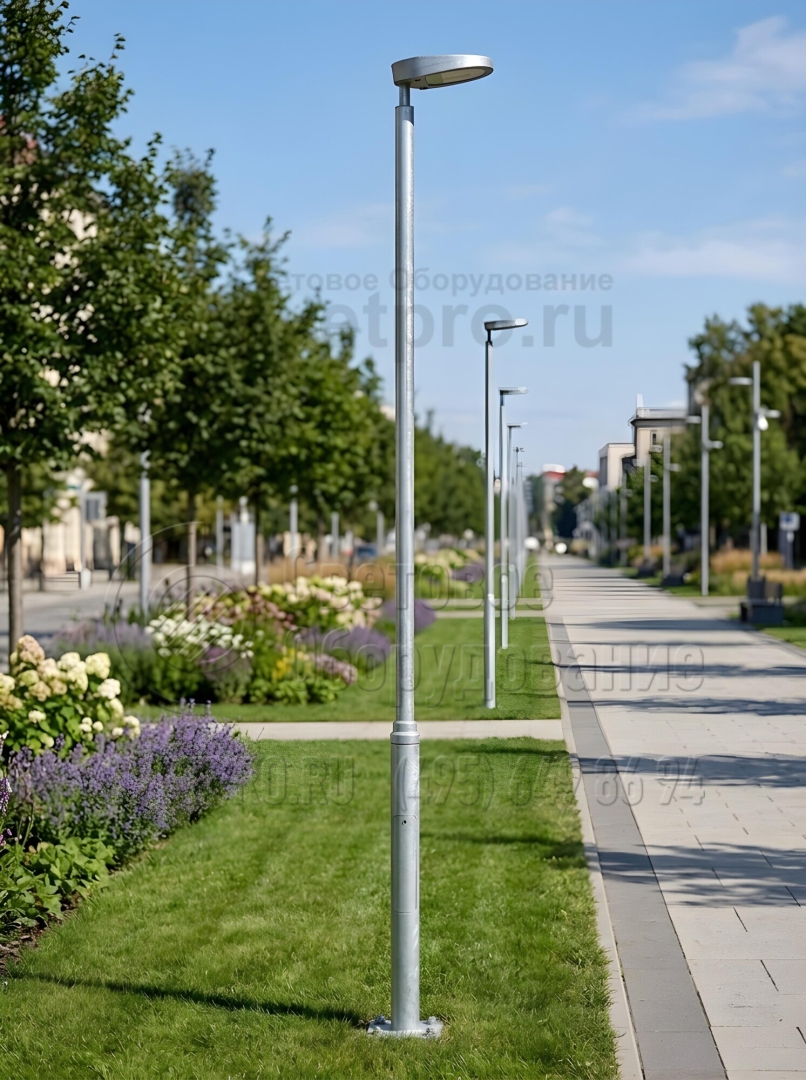

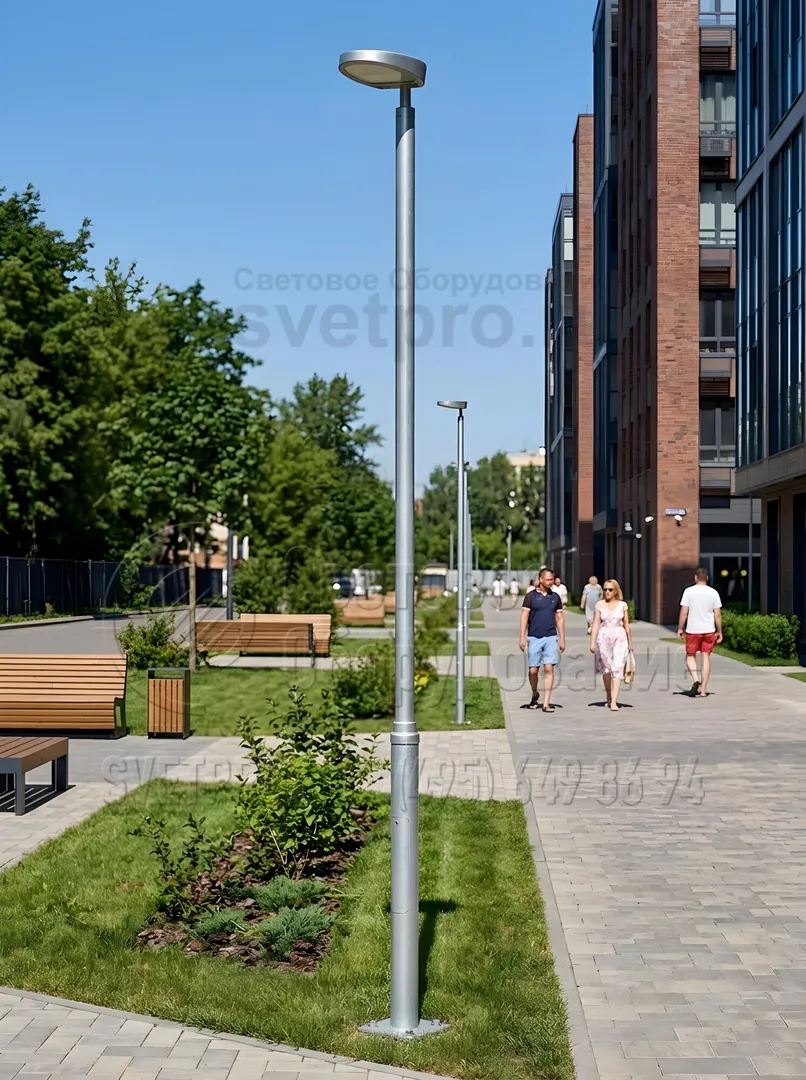

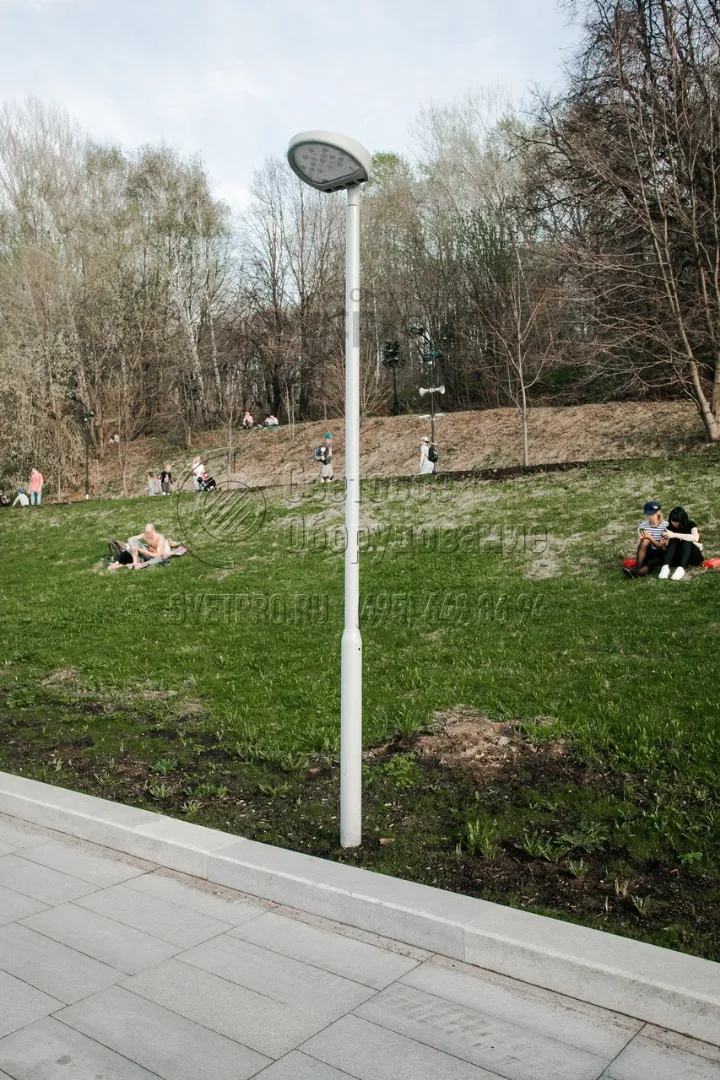

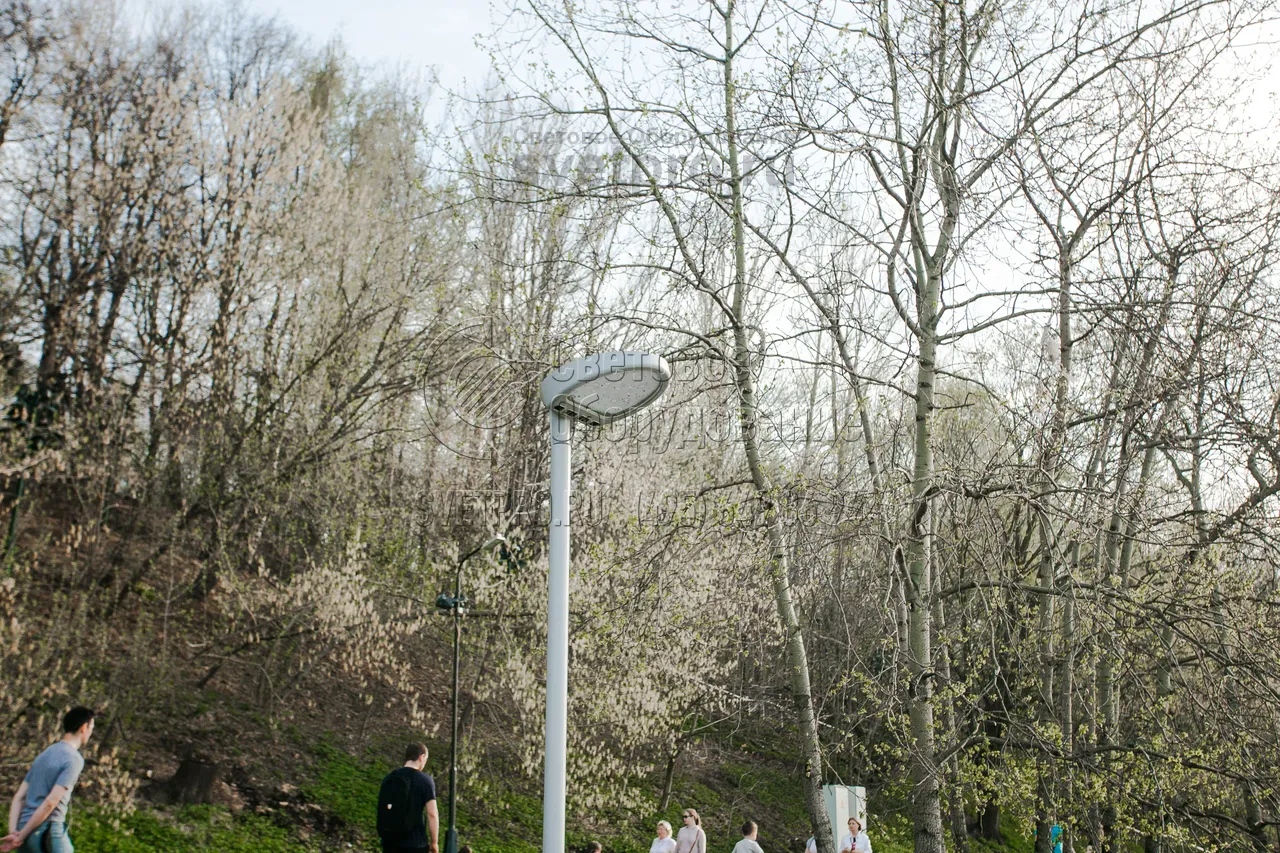

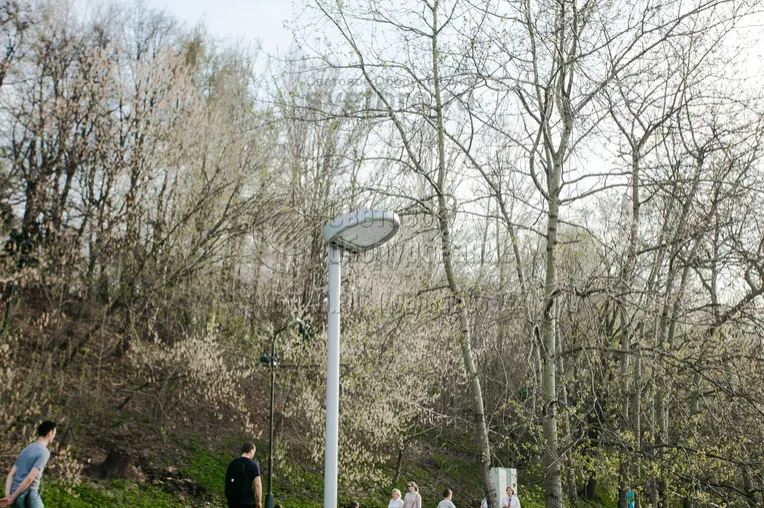

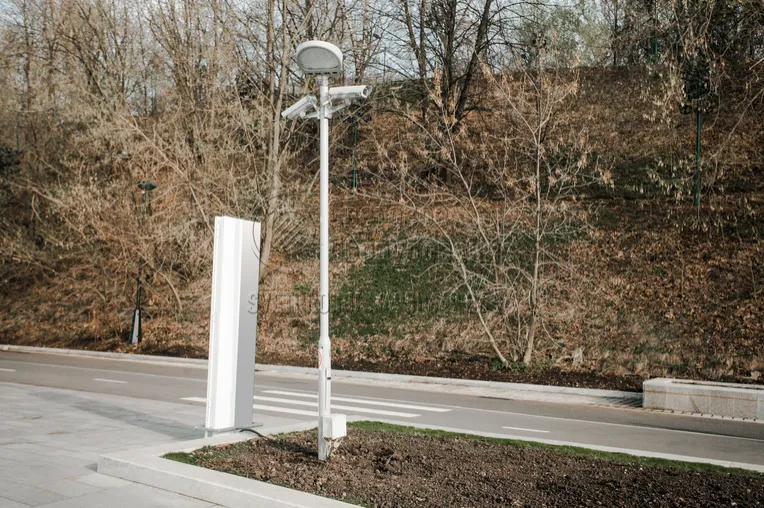

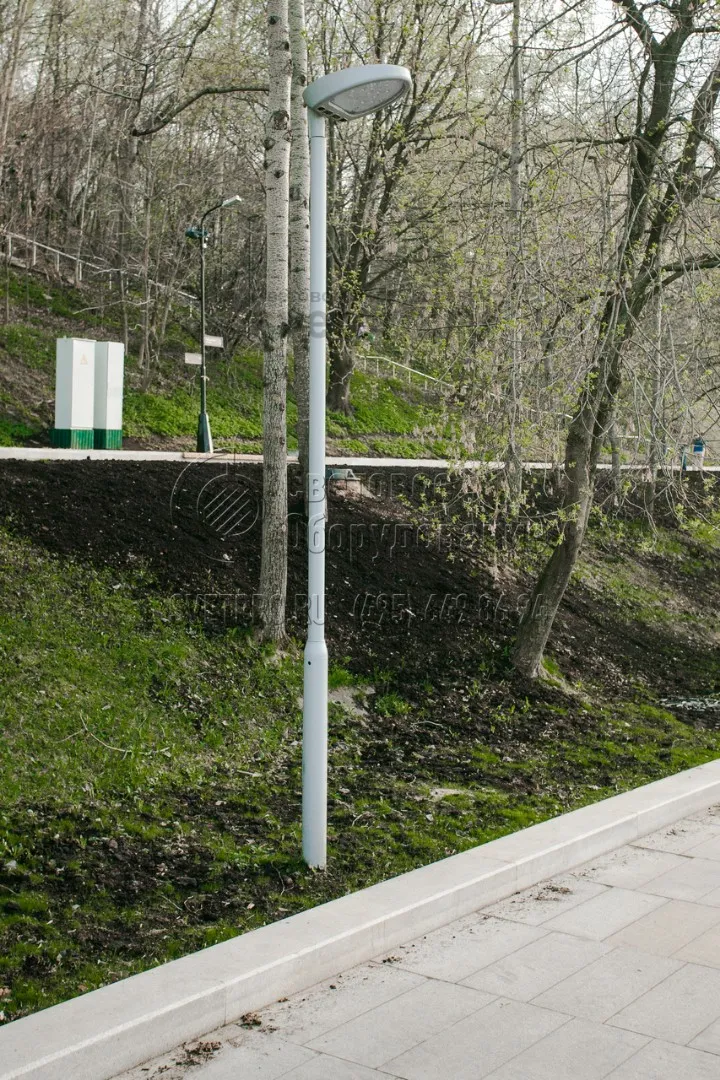

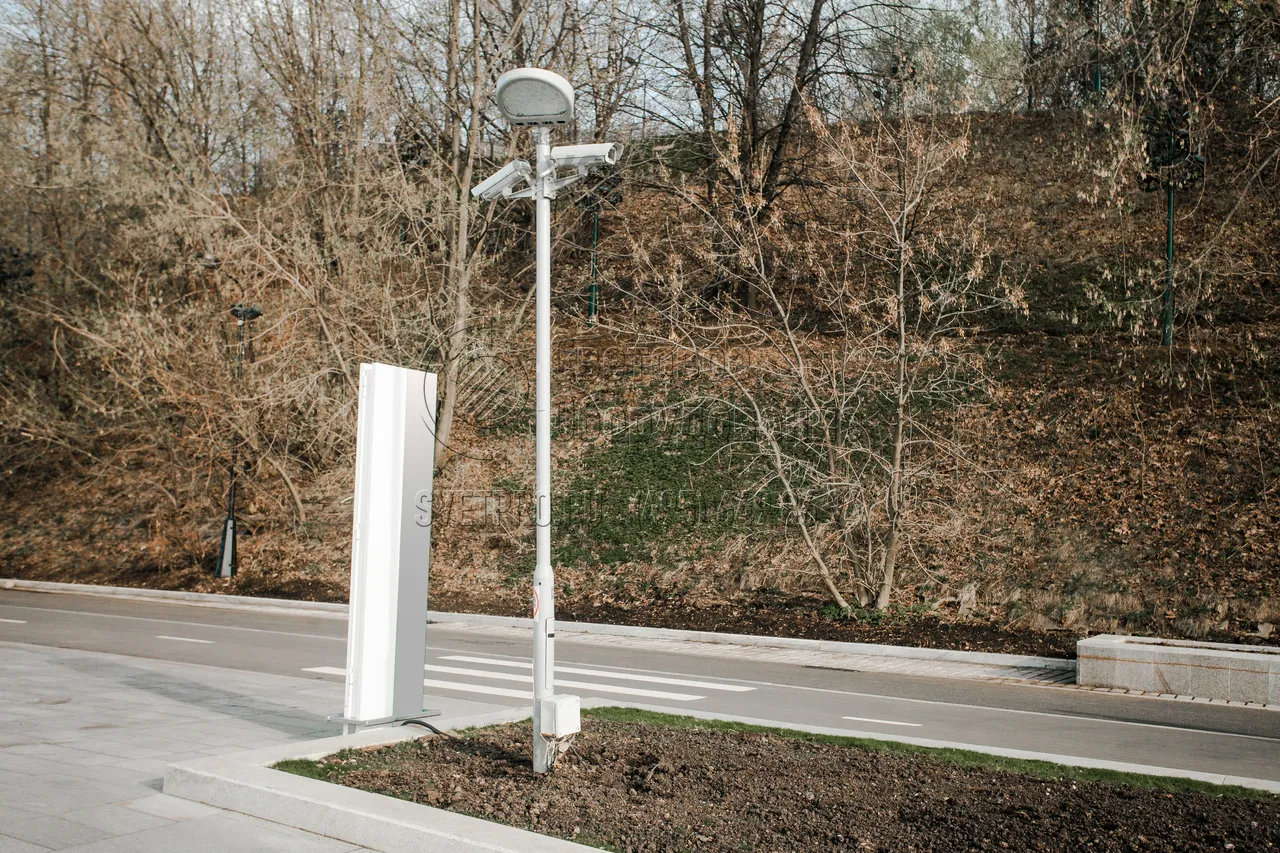

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм |
---|---|---|---|---|---|---|---|---|---|
НП-2,0/2,8-02-ц | 30,8 | Ф2 | 2000 | 1000 | 1280 | - | 108 | 76 | - |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо
ОПИСАНИЕ

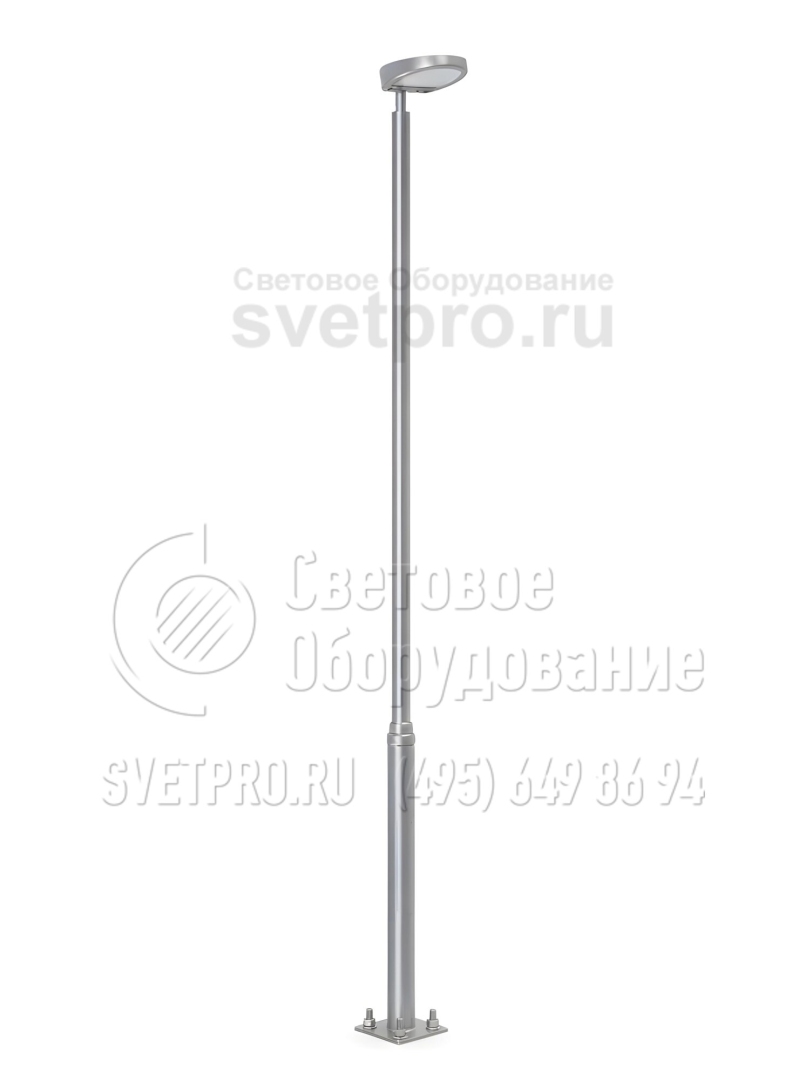

Опора НП-2 – прямостоечная несиловая конструкция, имеющая цилиндрическую форму, установка которой позволяет организовать наружное освещение на улицах и площадях города, во дворах жилых домов, на территории аэропортов и спортплощадок, в парковых зонах. Подвод питающего провода к светотехнике может осуществляться внутри столба либо по воздуху.

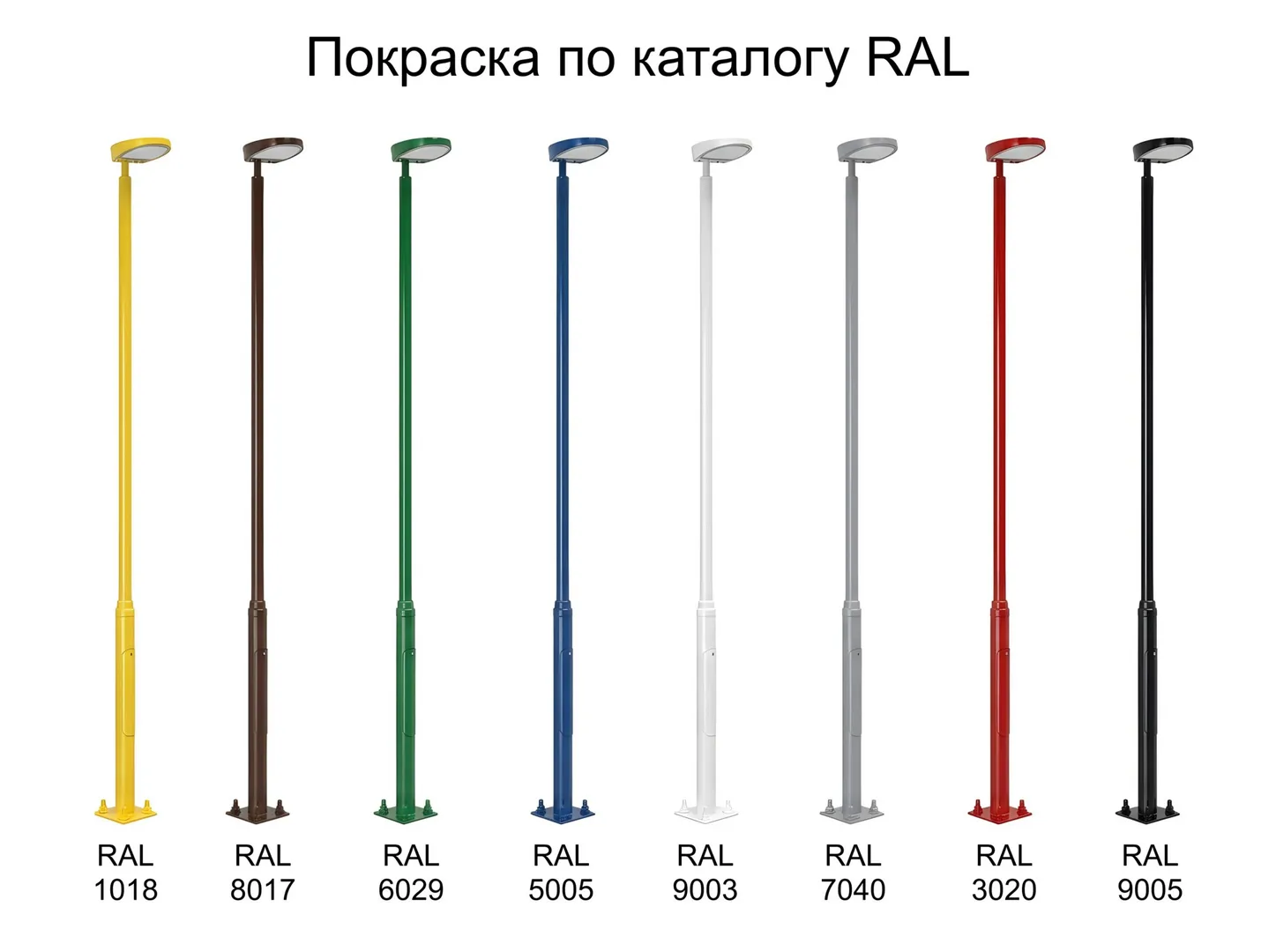

Металлоконструкция изготавливается из стального трубного проката. Качество сырья обеспечивает возможность установки изделия в различных климатических зонах. Защиту металла от коррозии и других негативных факторов обеспечивает обработка горячим цинкованием, увеличивающая срок эксплуатации изделия до 30 лет. По желанию заказчика поверхность конструкции может дополнительно окрашиваться лакокраской для повышения декоративных свойств.
Установка светильников выполняется на кронштейны либо непосредственно на опору. Изделия не могут быть использованы в качестве силовых. Конструкция монтируется в подготовленный котлован, заливаемый бетоном после выравнивания опоры.
