НФ-5 Опоры несиловые трубчатые неразборные высота 5 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-5 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 4 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Размер фланца: | 250 мм |
Вес: | 65,1 кг |
Высота: | 5 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

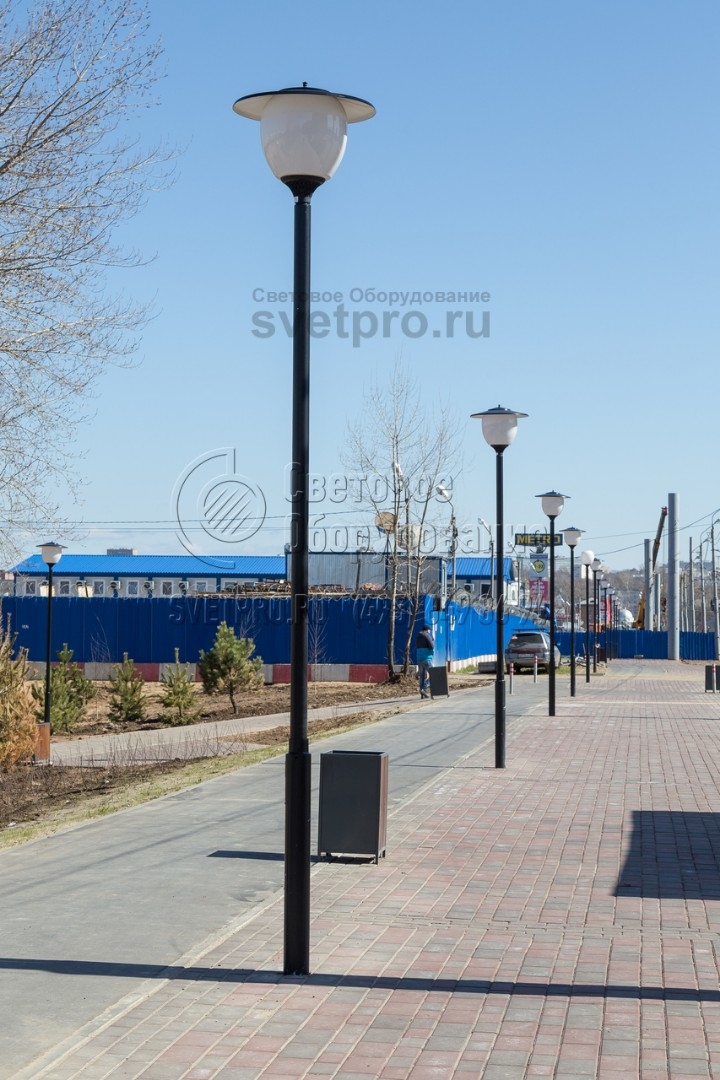

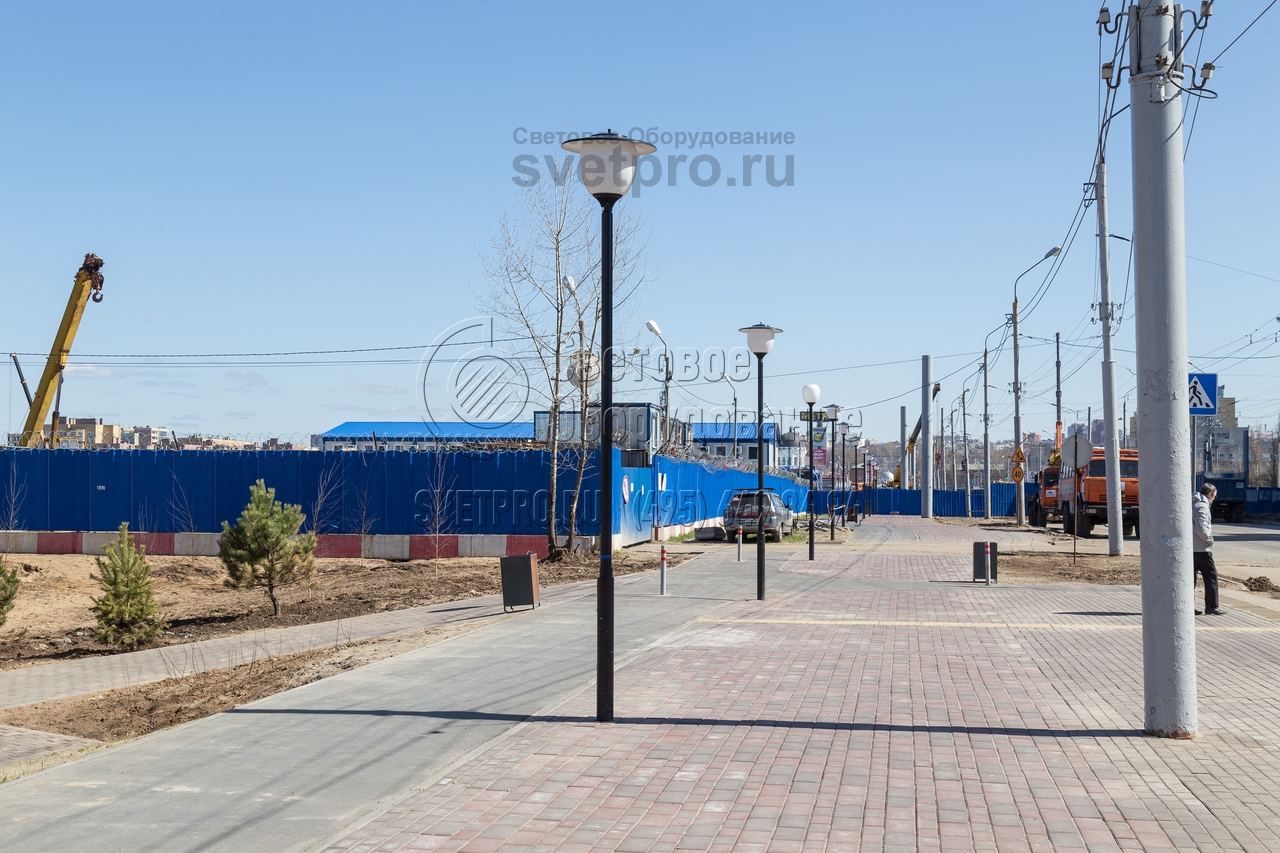

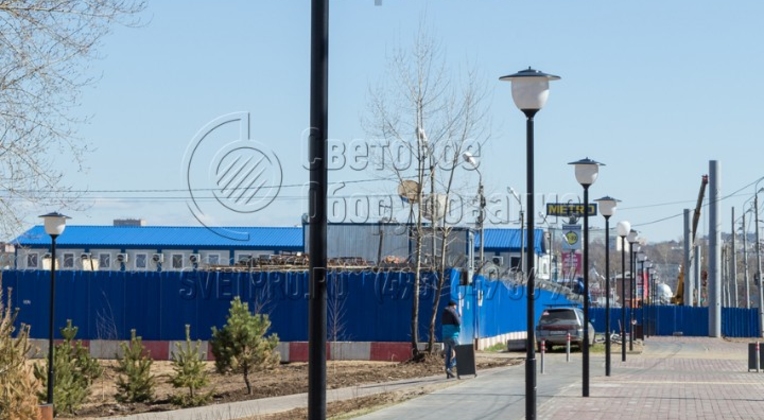

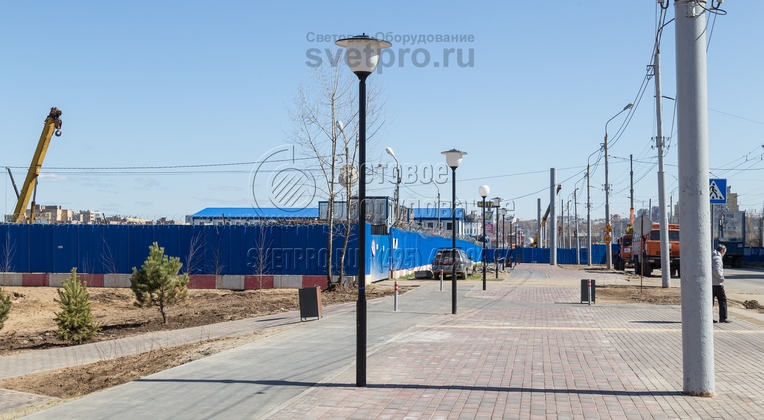

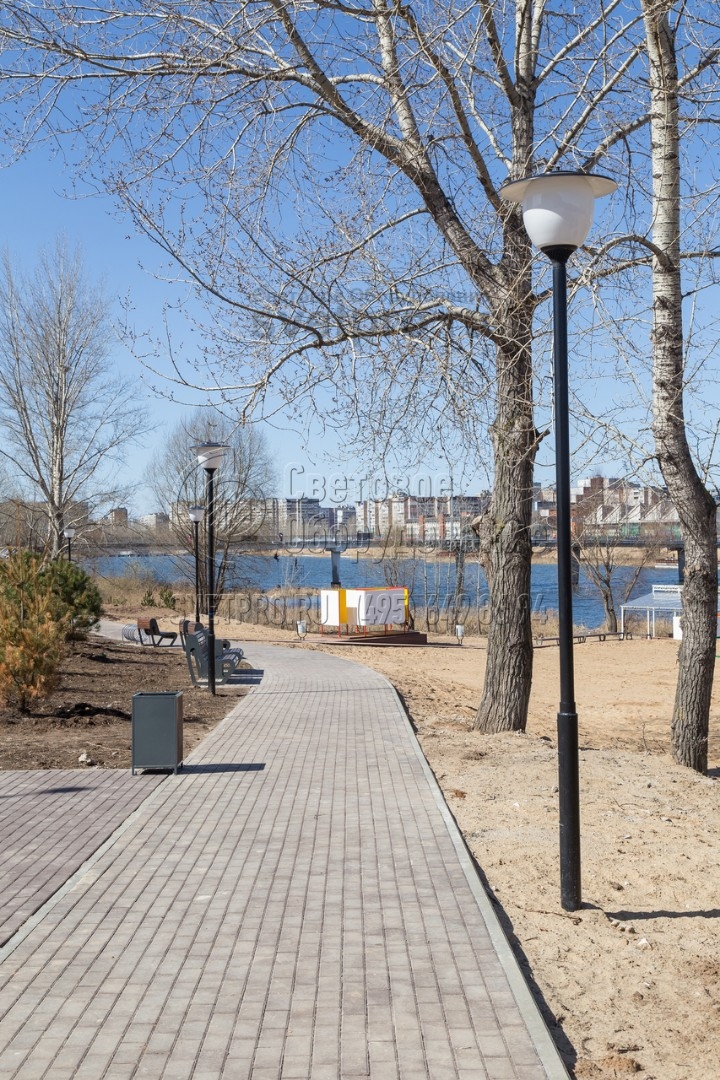

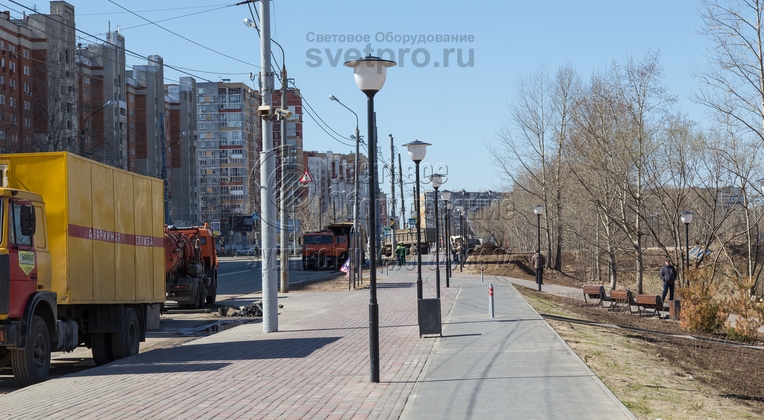

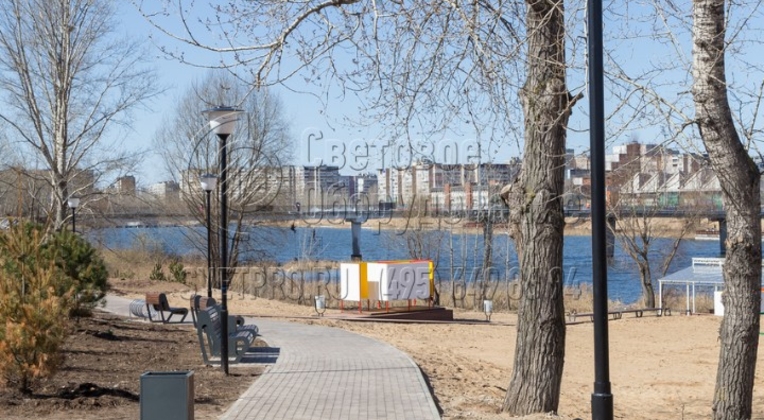

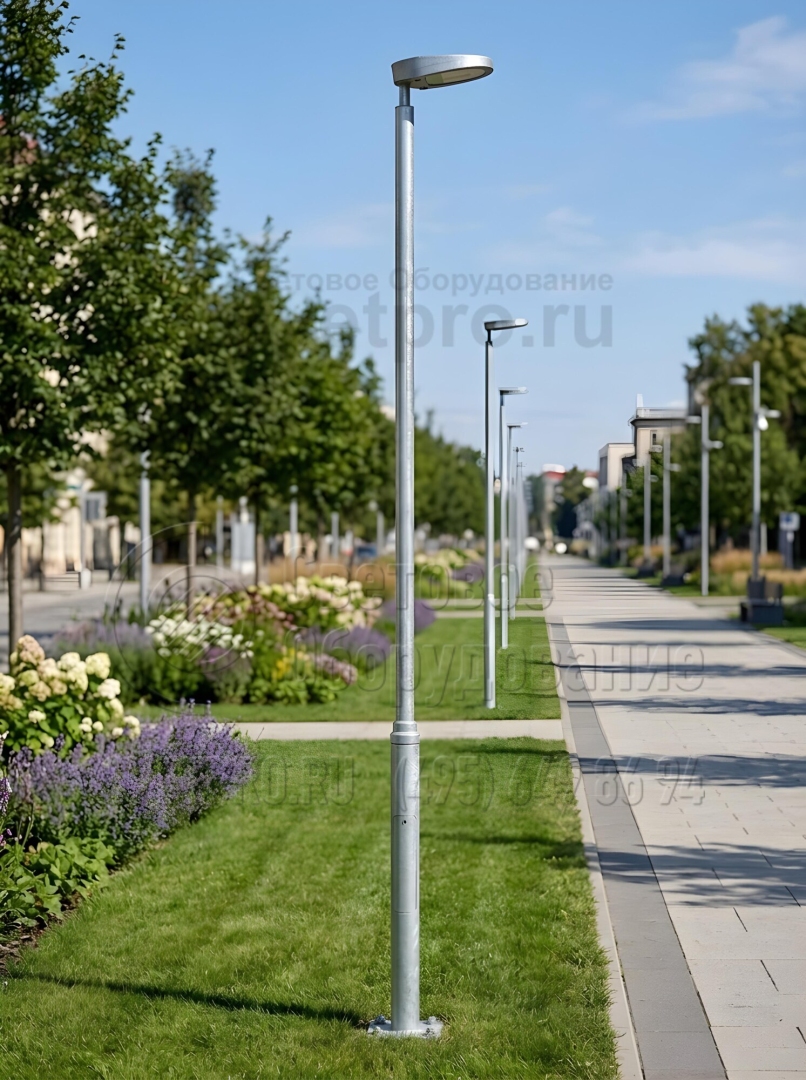

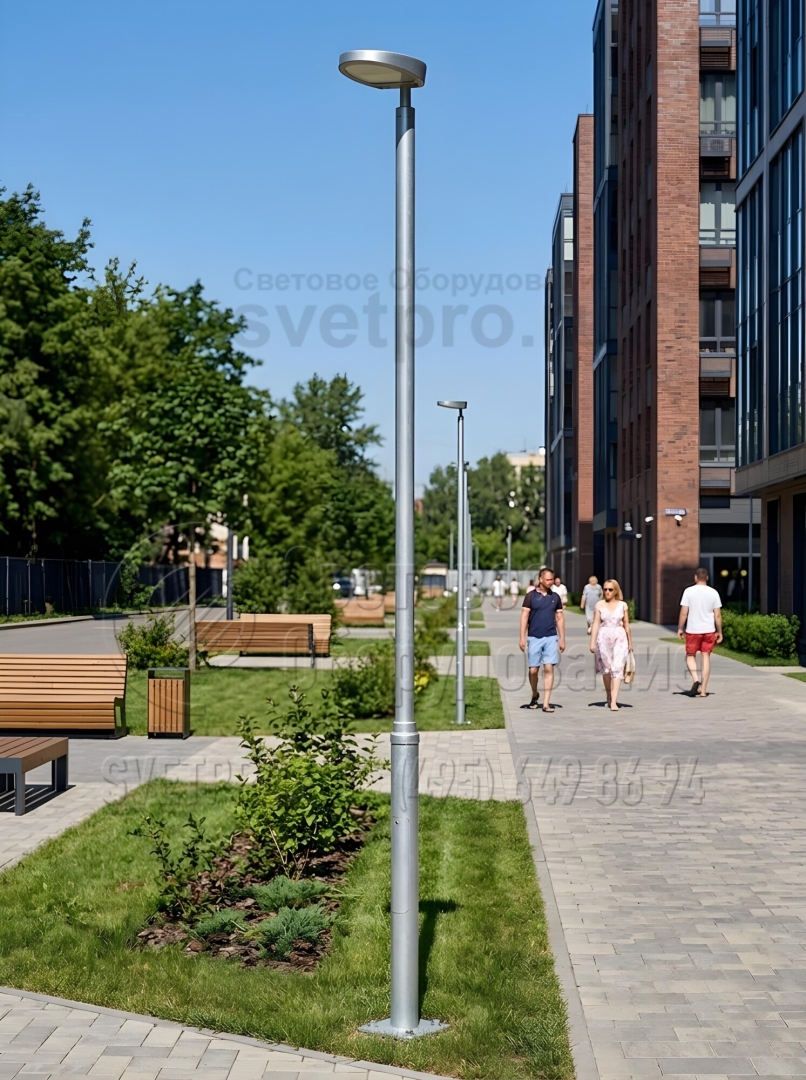

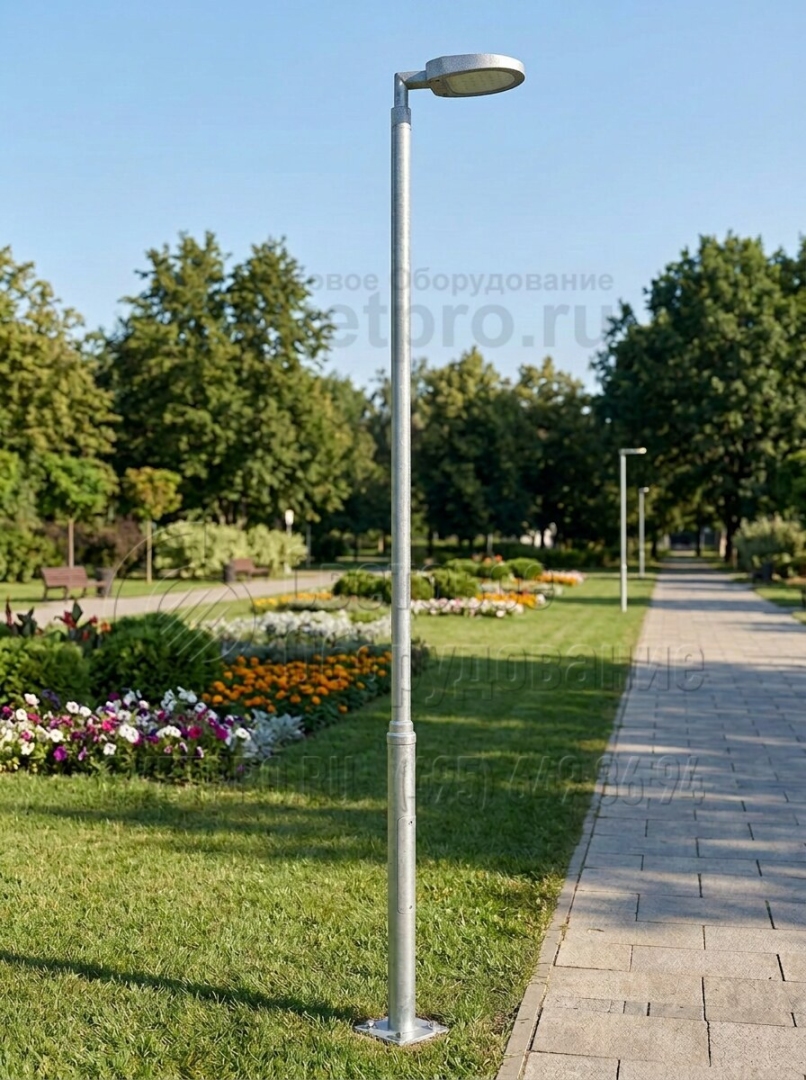

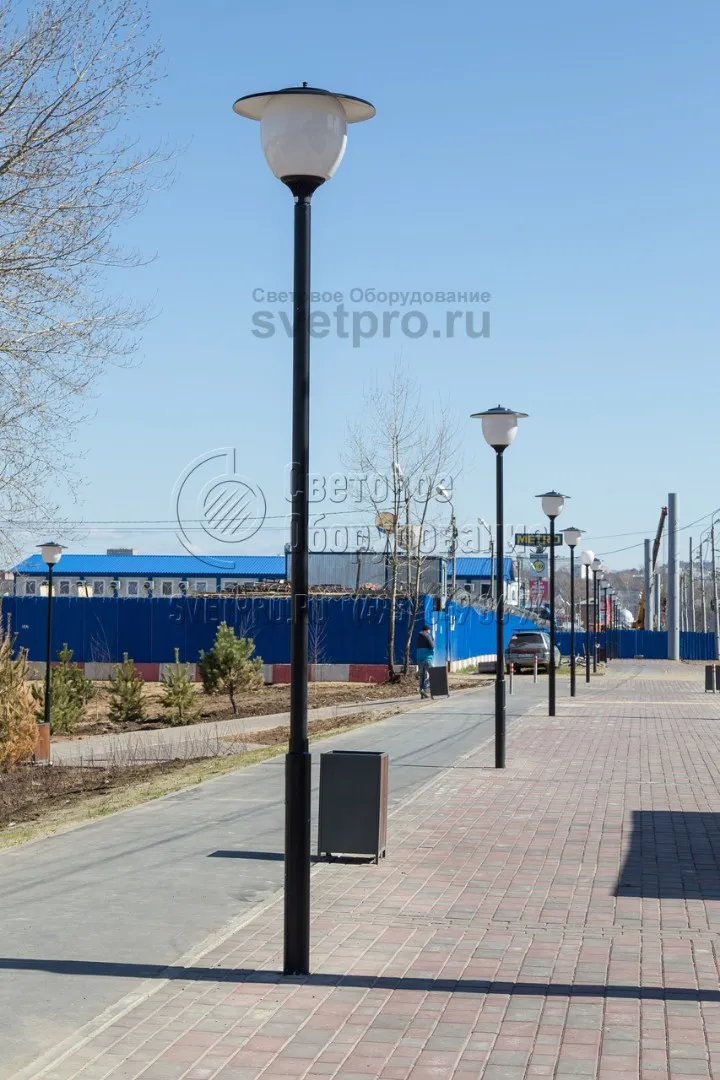

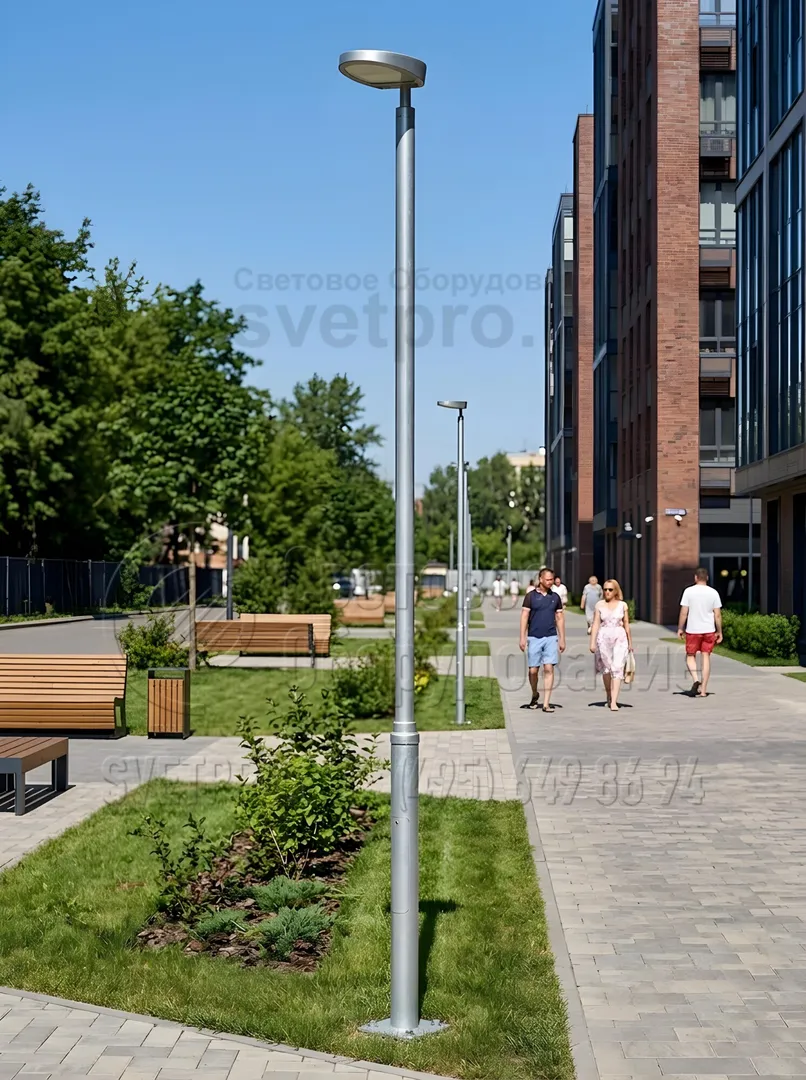

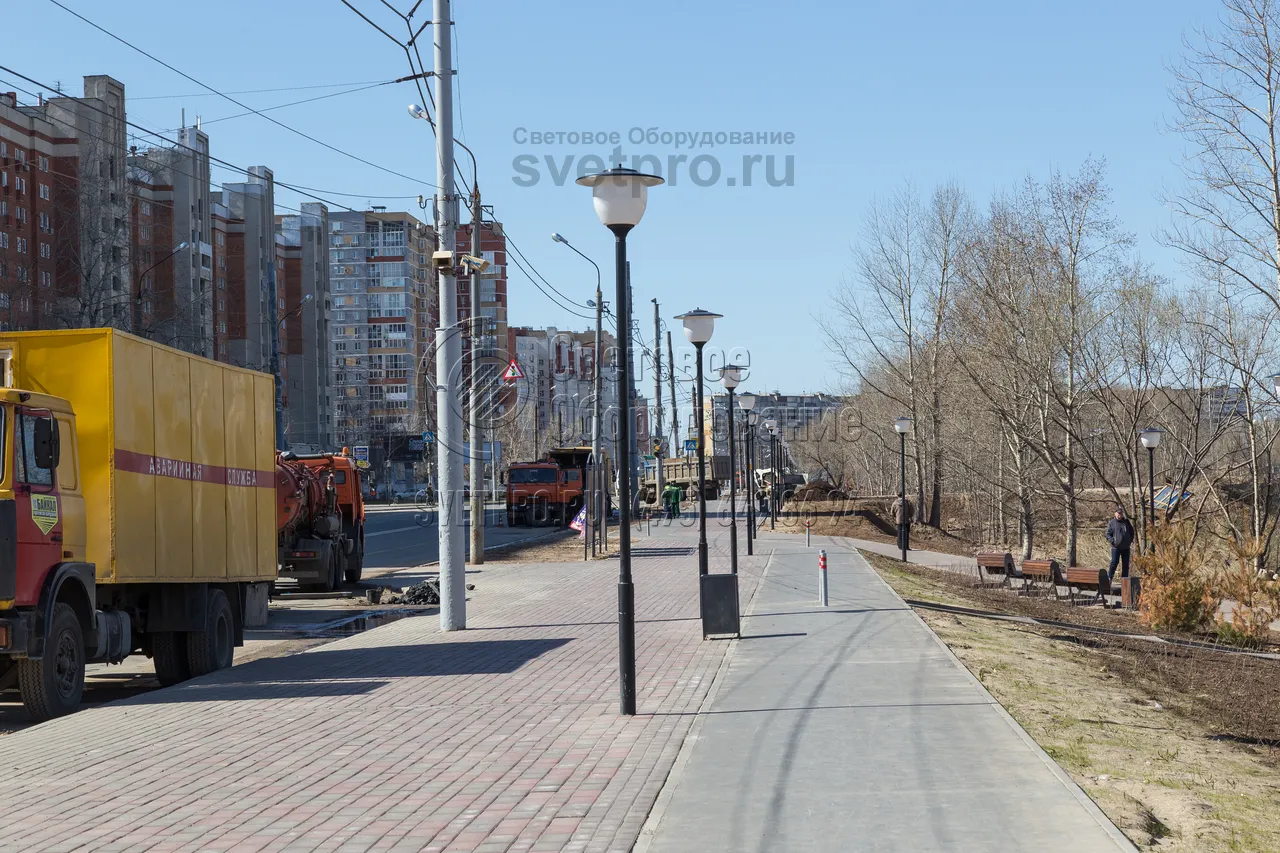

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-5,0-02-ц | ЗФ-20/4/К180-1,0-б | 65,1 | Ф2 | 5000 | 1000 | 1285 | 1840 | 159 | 108 | 76 | М20 | 250 | 180 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном
ОПИСАНИЕ
Фланцевая несиловая опора НФ-5 – металлоконструкция высотой 5 м, устанавливаемая в жилых микрорайонах, на открытых спортивных объектах, городских улицах, в парковых зонах и детских площадках для создания требуемого уровня освещенности в темное время. Такие изделия подходят для внутренней и воздушной прокладки питающего провода, но не могут использоваться как силовые.

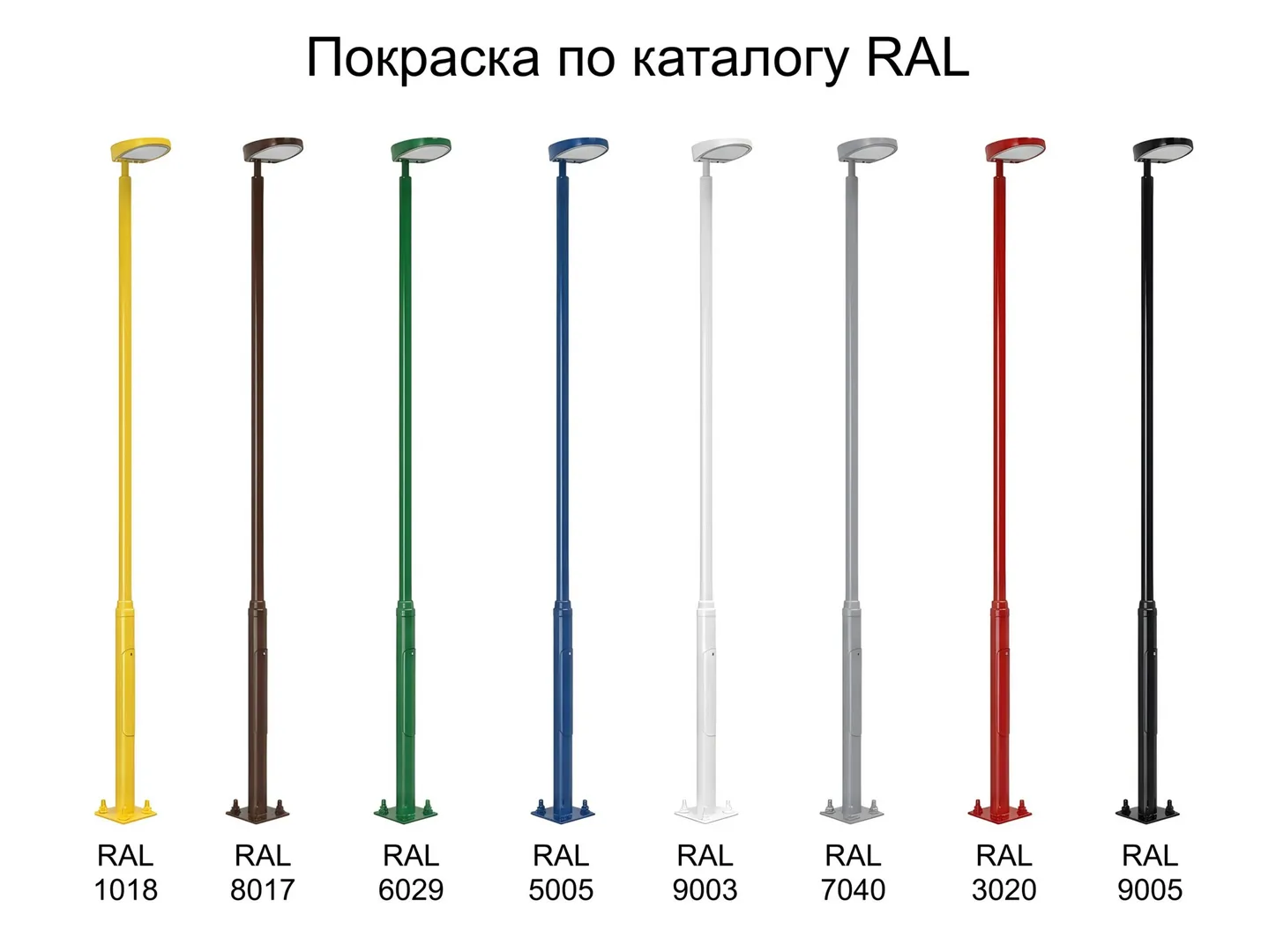

Для изготовления НФ-5 применяется качественный стальной металлопрокат трубного типа. Конструкция рассчитана на воздействие различных климатических факторов, что позволяет использовать ее в регионах с разным климатом. Дополнительную защиту изделия обеспечивает обработка металла горячим цинкованием, благодаря которой на поверхности образуется защитный слой, предотвращающий появление ржавчины. С таким покрытием опора может служить до 30 лет. При необходимости возможно дополнительное окрашивание поверхности корпуса лакокраской.
Монтаж светотехники выполняется на кронштейнах или непосредственно на опорный столб. Конструкция устанавливается на фланцевое соединение на бетонное основание с закладным элементом.
