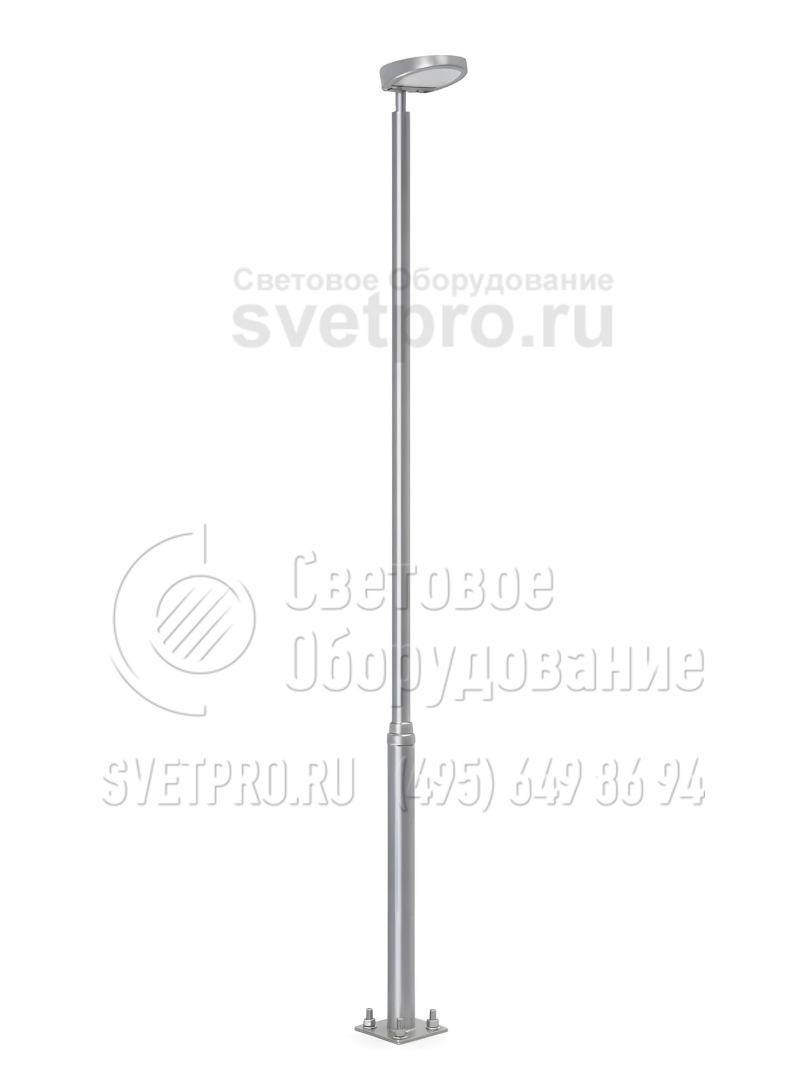

НФ-3 Опоры несиловые трубчатые неразборные высота 3 метра
| Область применения: |
|
| Назначение: |
|
Цена*:
8 854
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФ-3 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Размер фланца: | 230 мм |
| Вес: | 30,1 кг |
| Высота: | 3 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФ-3,0-02-ц | 8 854 ₽ | ЗФ-20/4/К180-1,0-б | 30,1 | Ф2 | 3000 | 1000 | 1285 | - | 108 | 76 | - | М20 | 230 | 180 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном
как выбрать опору?

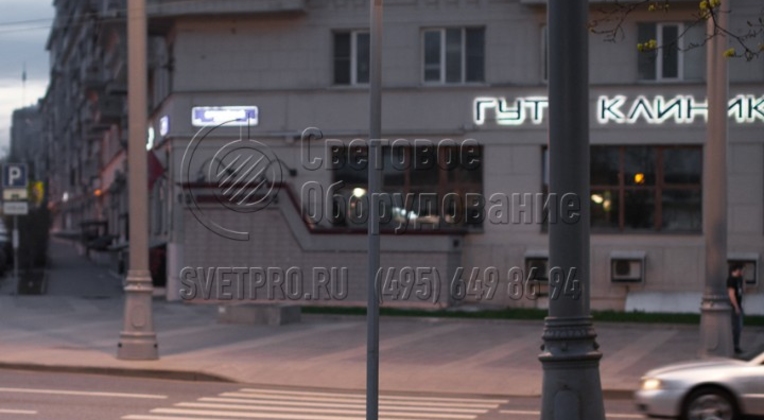

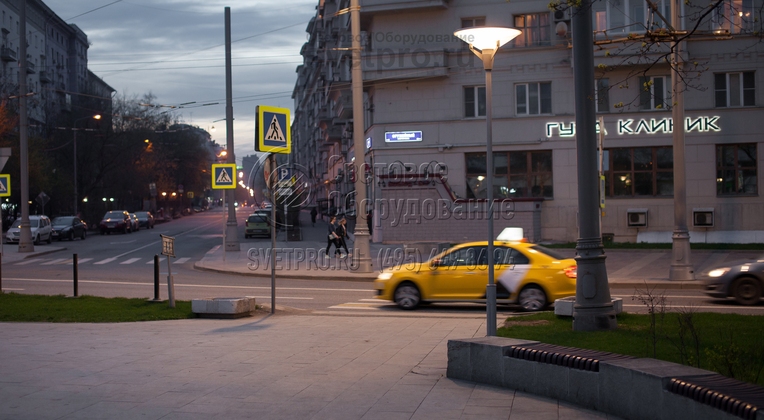

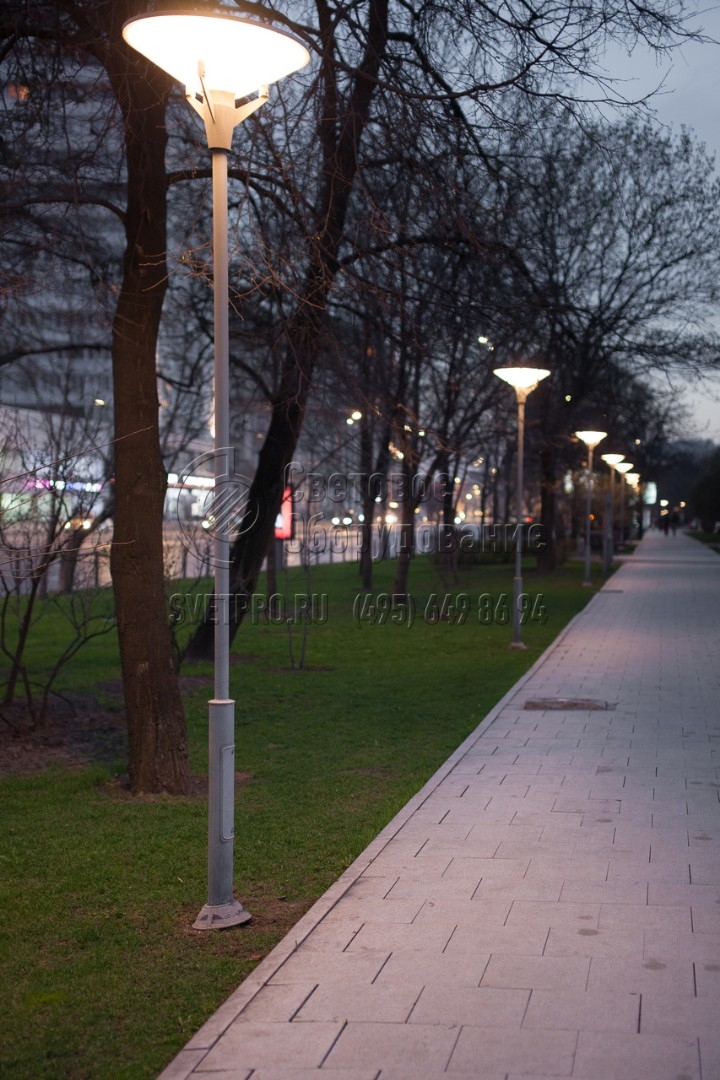

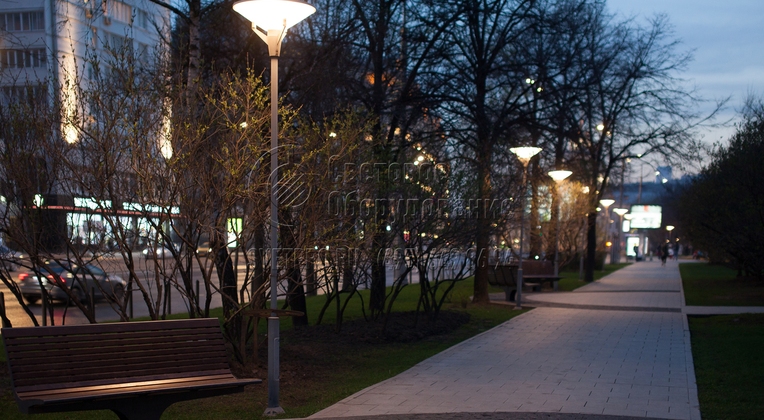

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Фланцевая неразборная опора НФ-3 – несиловая конструкция, устанавливаемая для организации уличной подсветки объектов городской инфраструктуры, парковых зон, спортивных площадок, районов жилой застройки. Изделие высотой 3 м может использоваться для внутренней либо воздушной подводки питающего провода. Конструкция не подходит для установки силового оборудования.
Опора изготавливается из стального проката высокого качества, характеристики которого позволяют использовать ее для установки в различных климатических регионах. Для защиты изделия от коррозии и разрушающих внешних факторов при производстве металл подвергается горячему цинкованию, что также увеличивает продолжительность эксплуатации изделия до 30 лет.
Светотехника располагается в верхней части опорного столба на кронштейнах либо непосредственно на оголовнике. Монтаж конструкции выполняется на бетонное основание, опора соединяется с металлическим закладным элементом через фланец.

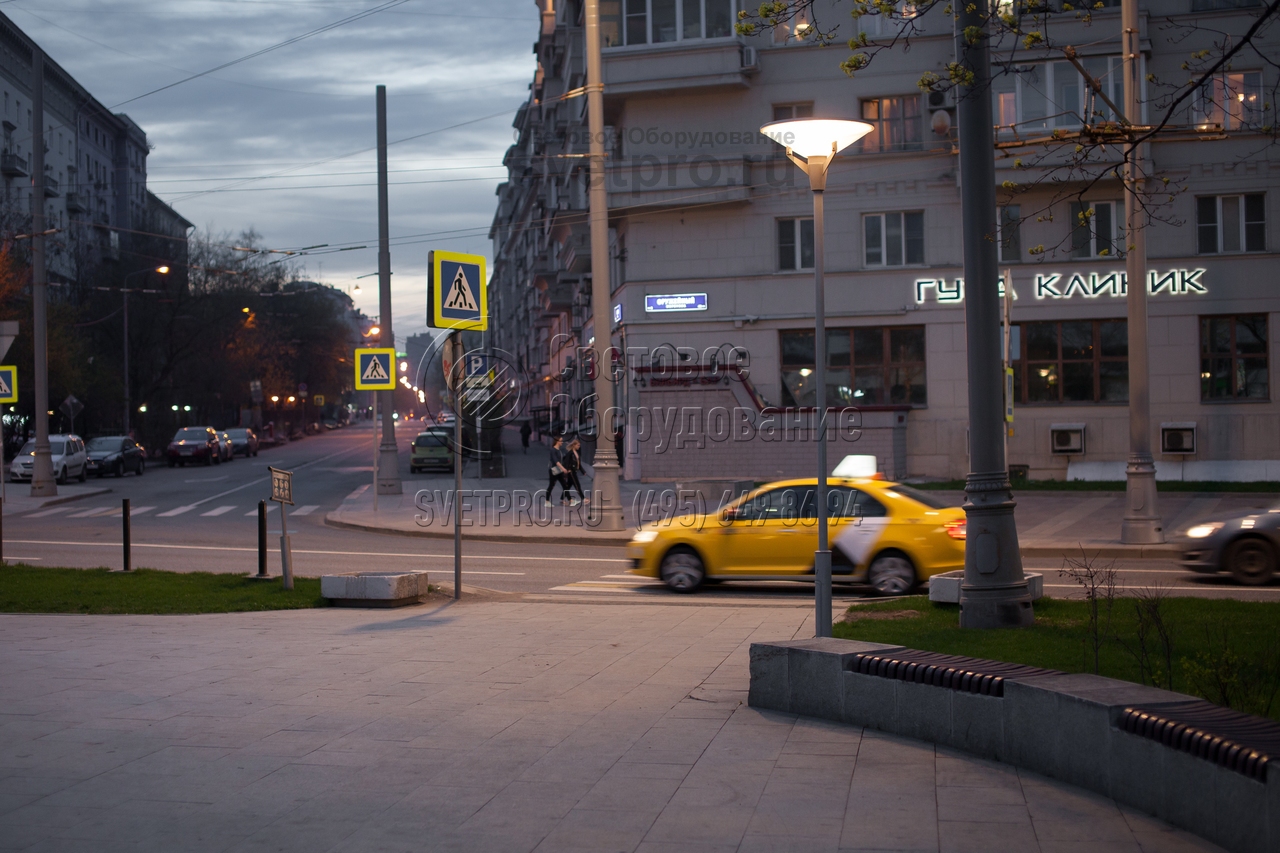

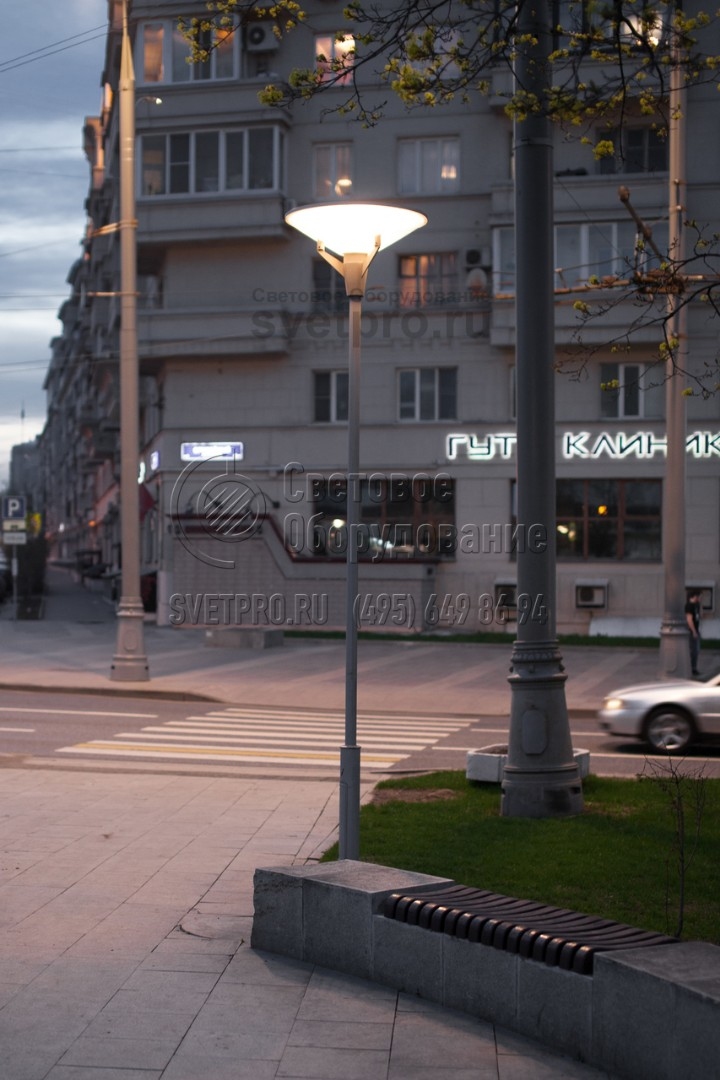

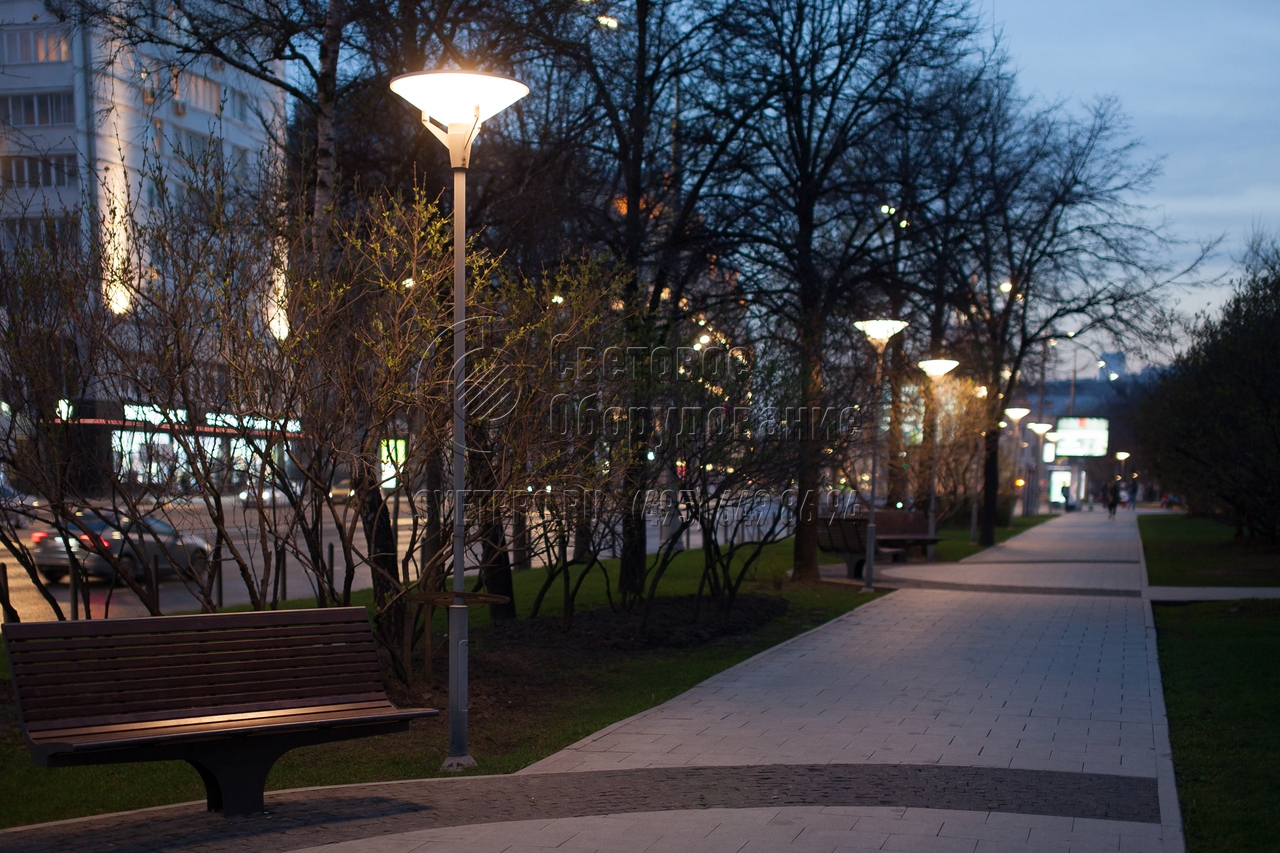

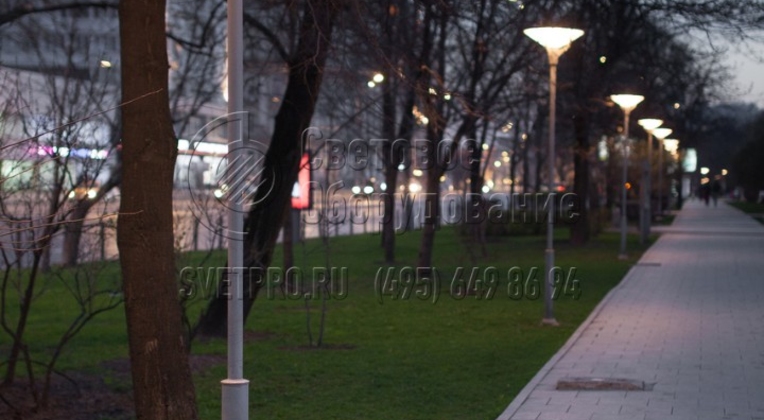

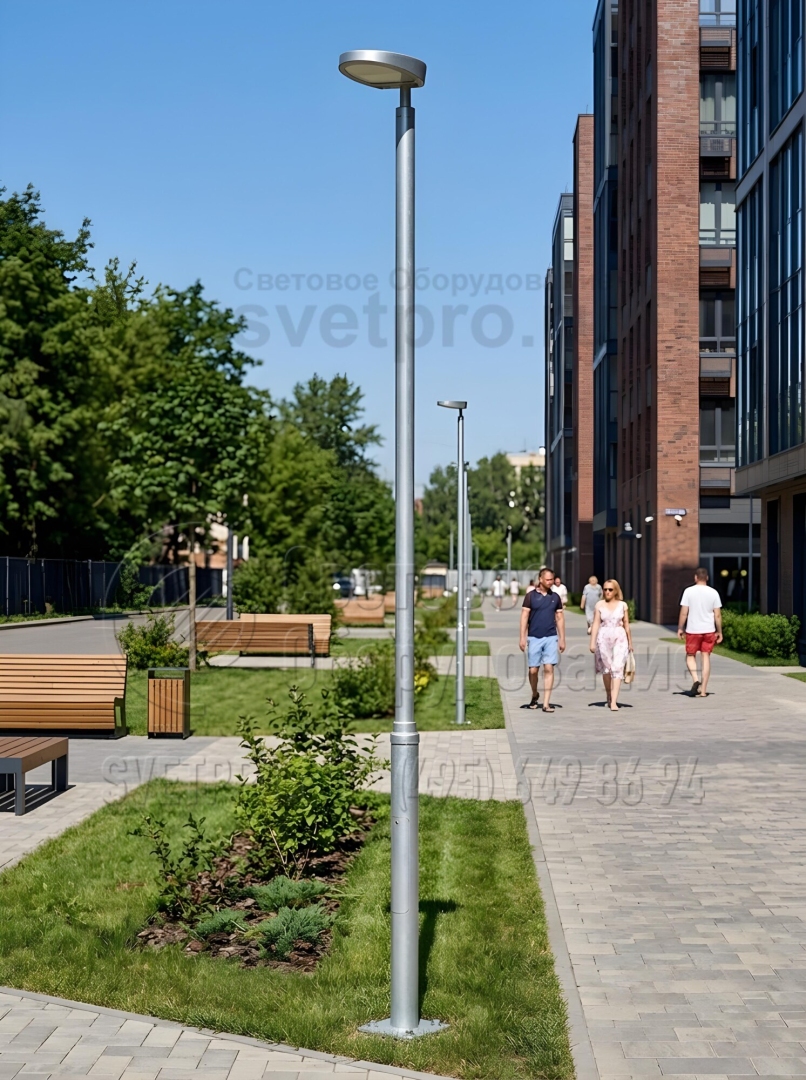

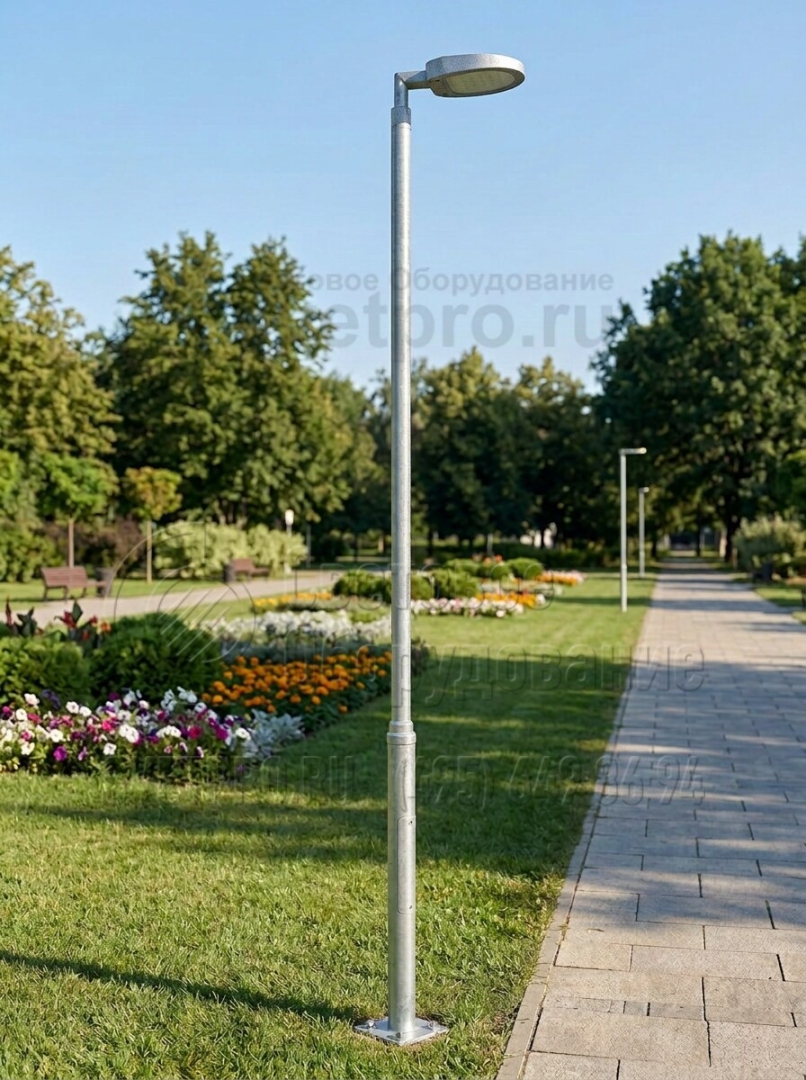

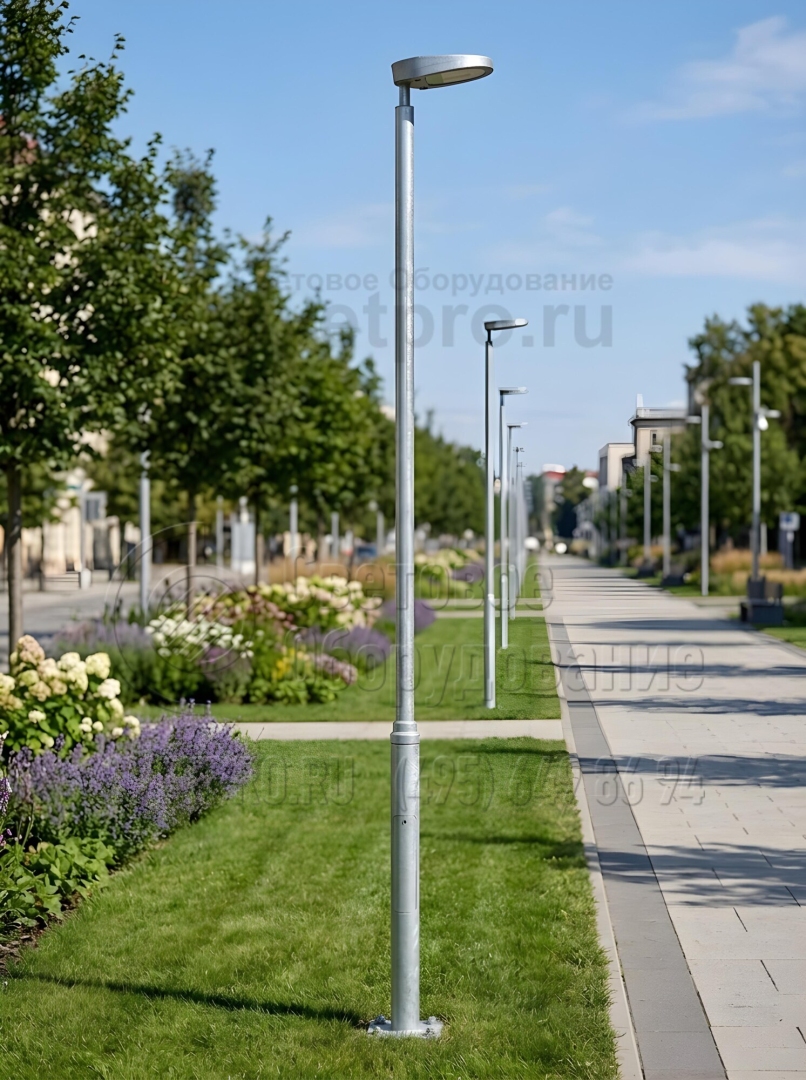

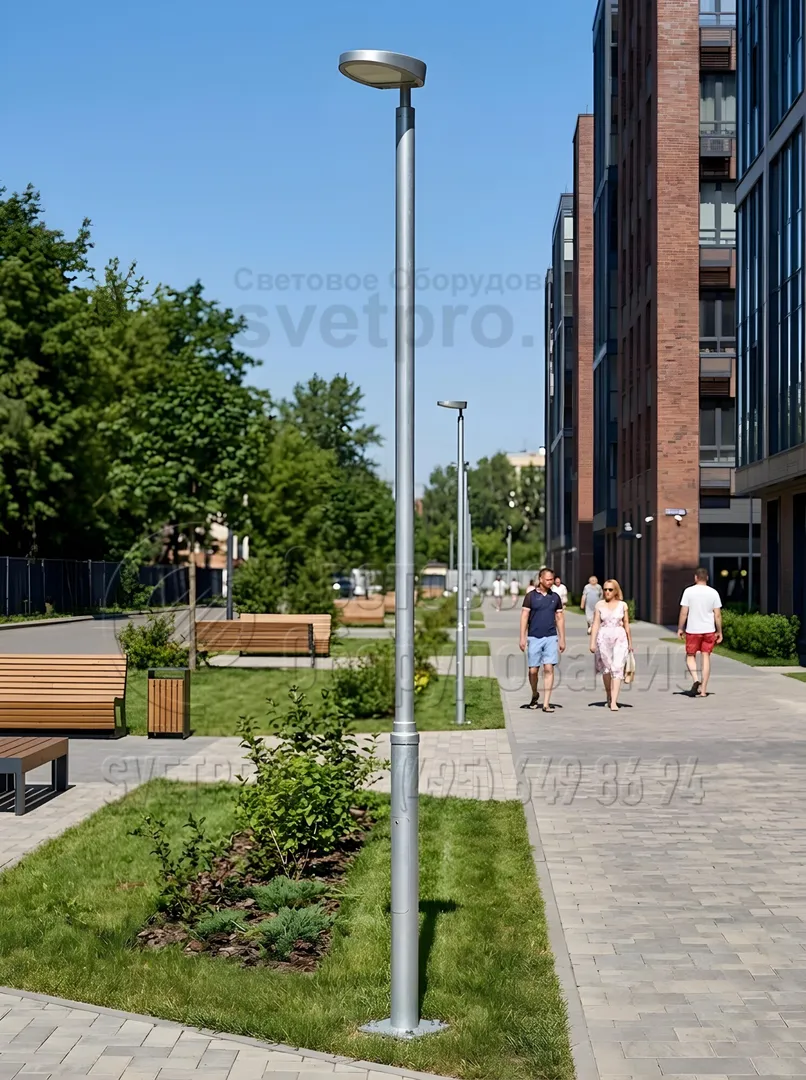

Фото с объектов
Фотогалерея
-
1.
-
2. -
3. -
4.
