ТФГ-1800-10 Опора контактной сети фланцевая граненая высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-1800-10 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 730 мм |
| Нижний диаметр: | 500 мм |
| Верхний диаметр: | 250 мм |
| Вес: | 822,5 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-1800-10,0-01**-ц | ЗФ-36/12/Д600-3,0-б | 822,5 | Ф12, Ф17 | 1800 | 10000 | 3000 | 500 | 250 | М36 | 730 | 600 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Опорные столбы ТФГ-1800-10 относятся к конструкции фланцевого типа с граненой поверхностью. Их устанавливают для организации освещения на улицах и площадях города, общественных объектах, автодорогах и магистралях. Опора ТФГ-1800-10 применяется для прокладки линий контактной сети, подвеса самонесущих проводов, размещения дополнительных рекламных конструкций, дорожных знаков.
Поверхность опоры состоит из граней, значительно облегчающих вес изделия, упрощающих установку и размещение. Для изготовления столбов используется стальной прокат, сгибаемый прессом в граненую конструкцию. Металл защищен от коррозии методом горячего цинкования, что также увеличивает срок использования опоры до 30 лет. При необходимости поверхность может окрашиваться в любой оттенок по каталогу RAL.
Расположение осветительных приборов в верхней части столба выполняется на кронштейны. Подвод силовых кабелей выполняется через окна и кожухи. Опора монтируется на бетонно основание с находящимся внутри закладным элементом. Соединение с закладной деталью выполняется через фланец.
фото с объектов
Фотогалерея
-

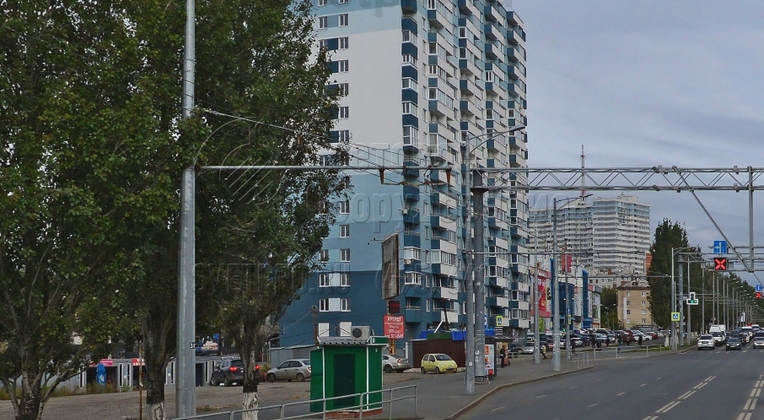

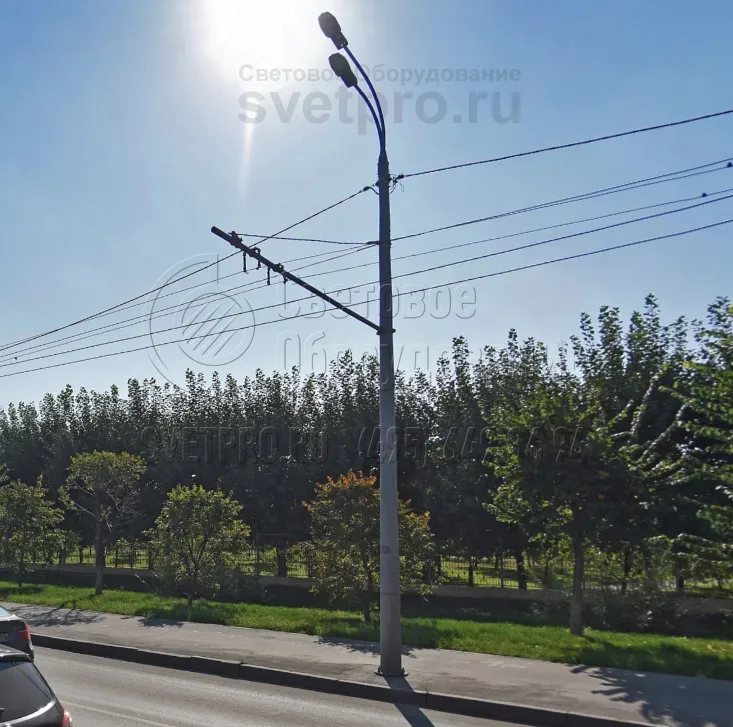

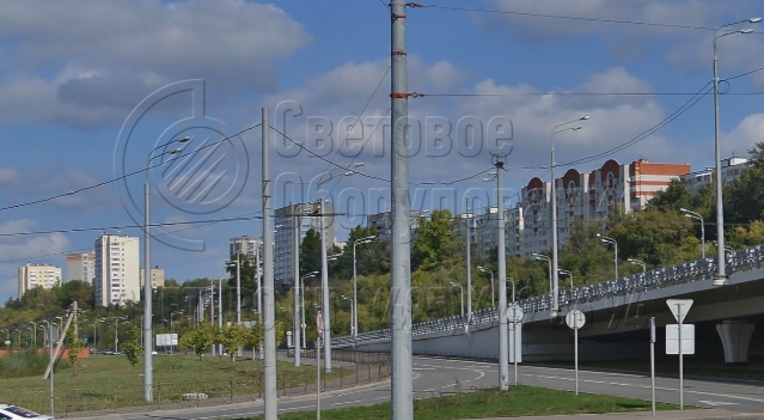

1. У опоры ТФГ, которая изображена на фото, ствол имеет граненую форму. Благодаря этому даже с учетом использования тонкого листового металла для его изготовления, несущая способность конструкции достигает 1,8 тонны. Она применяется для прокладки контактных проводов для троллейбусов.
-

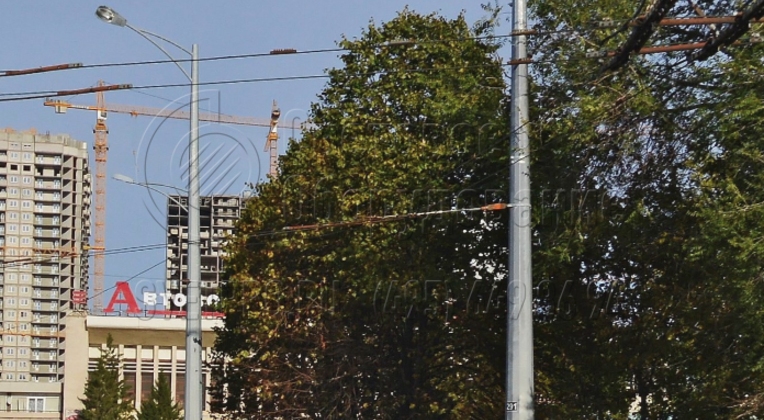

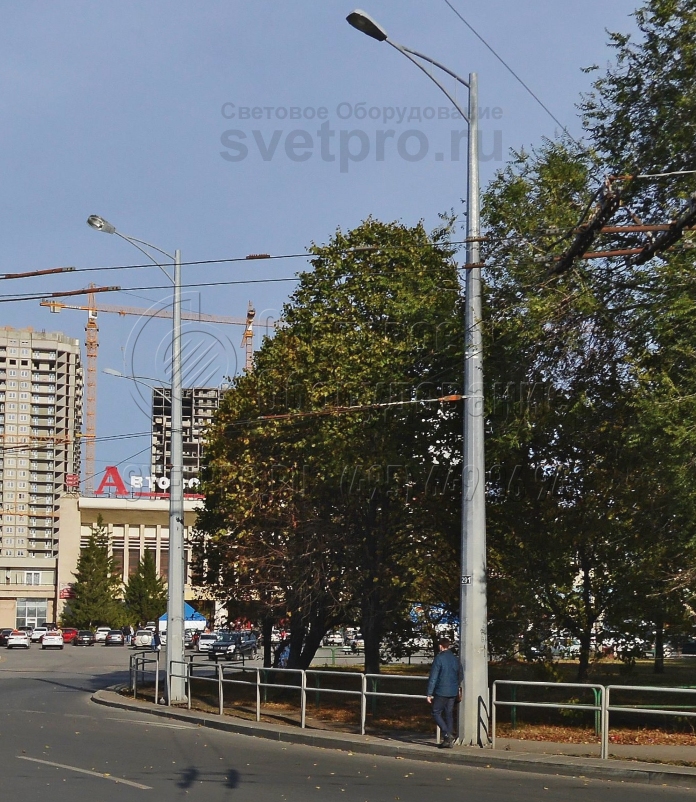

2. ТФГ — фланцевая опора. Монтаж конструкции на месте производится с помощью болтов. Наземная часть прикручивается на ЗДФ, которая бетонируется в пробуренном котловане. Благодаря отсутствию хвостовика длина ствола составляет 10 метров, поэтому его можно перевезти на полуприцепе. -

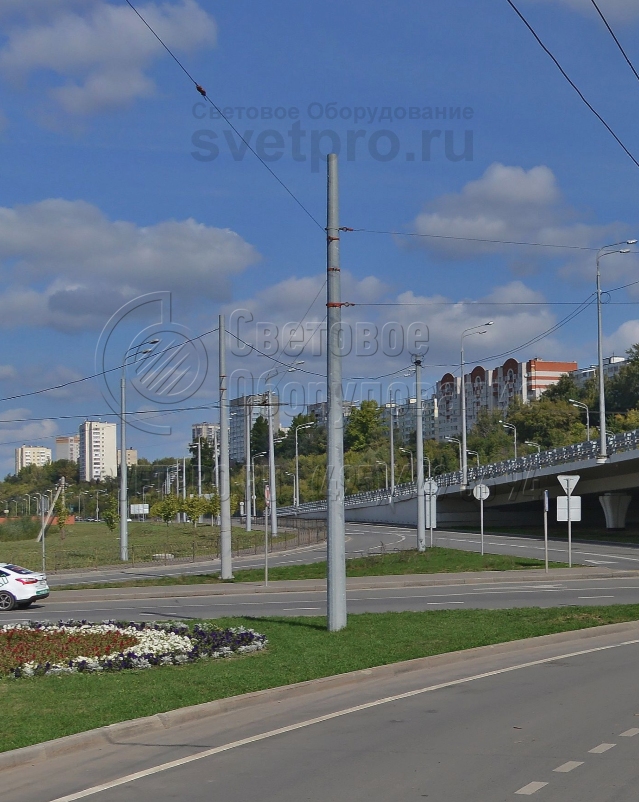

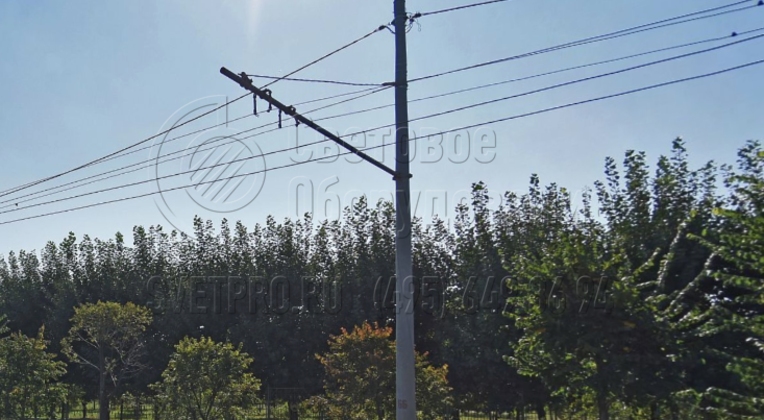

3. Опора ТФГ представляет собой массивную и относительно тяжелую конструкцию. Для более простого выравнивания относительно вертикали используется закладная деталь. Нужно правильно разместить ее в котловане и забетонировать. При прикручивании ствол автоматически займет нужное положение. -

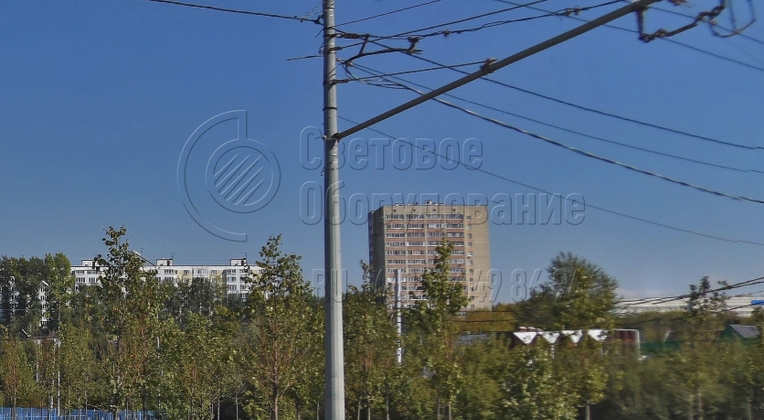

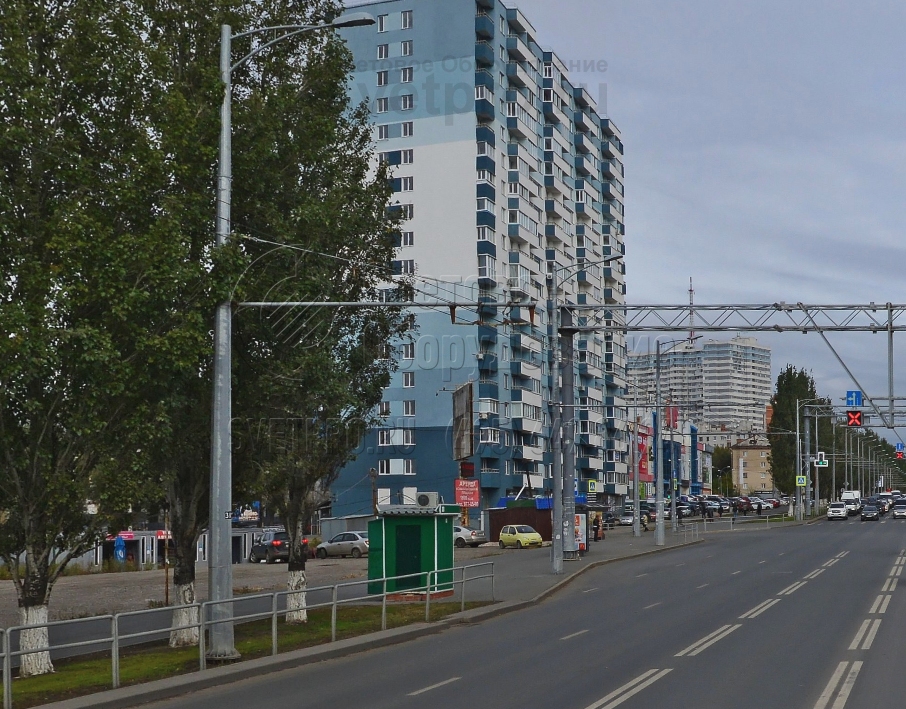

4. Использование фланцевых опор для прокладки инженерной сети для работы городского электрического общественного транспорта позволяет быстро заменять их при повреждении. Если корпус повредится, можно открутить наземную часть и установить новую без разрушения закладной детали. -

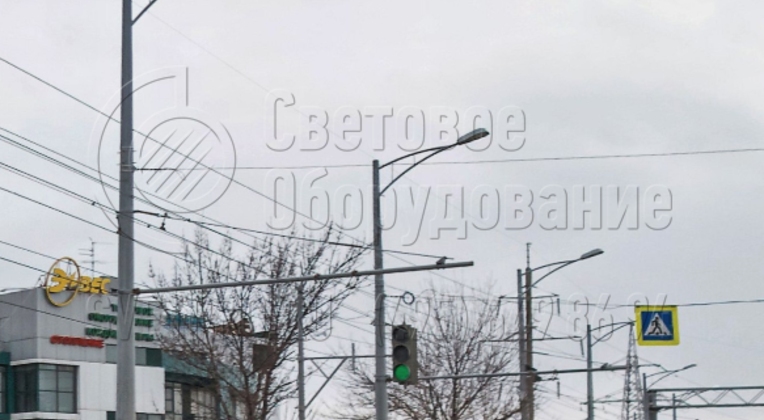

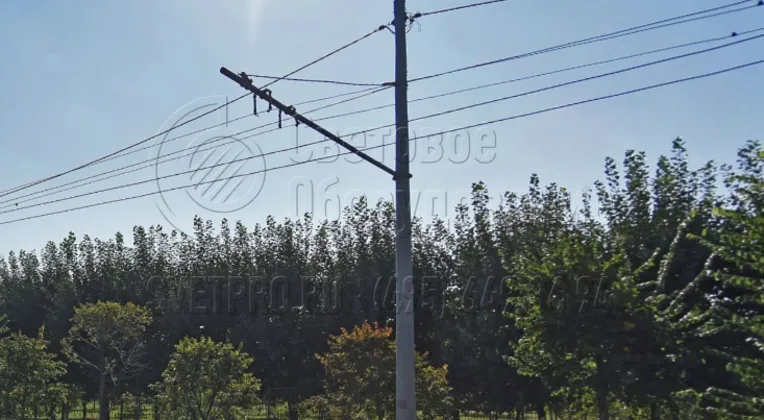

5. ТФГ способна выдержать высокую нагрузку. В примере на фото основной задачей конструкции является удержание консоли с контактными проводами для троллейбусов. Однако одновременно на консоли закреплена декоративная деталь. А в верхней части установлен световой прибор на кронштейне. -

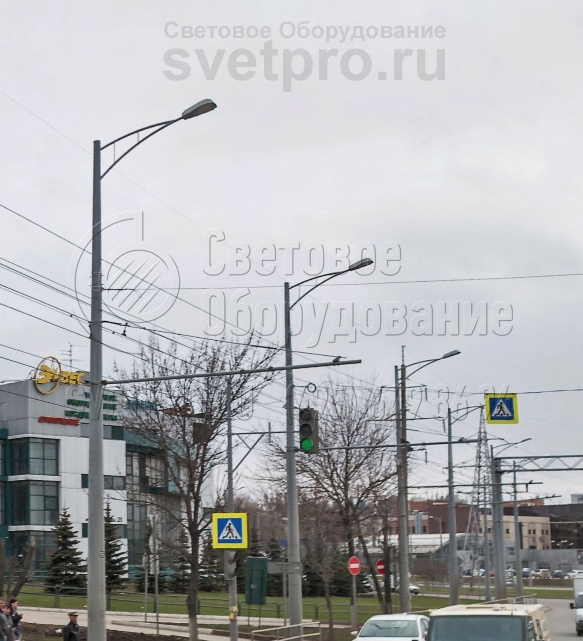

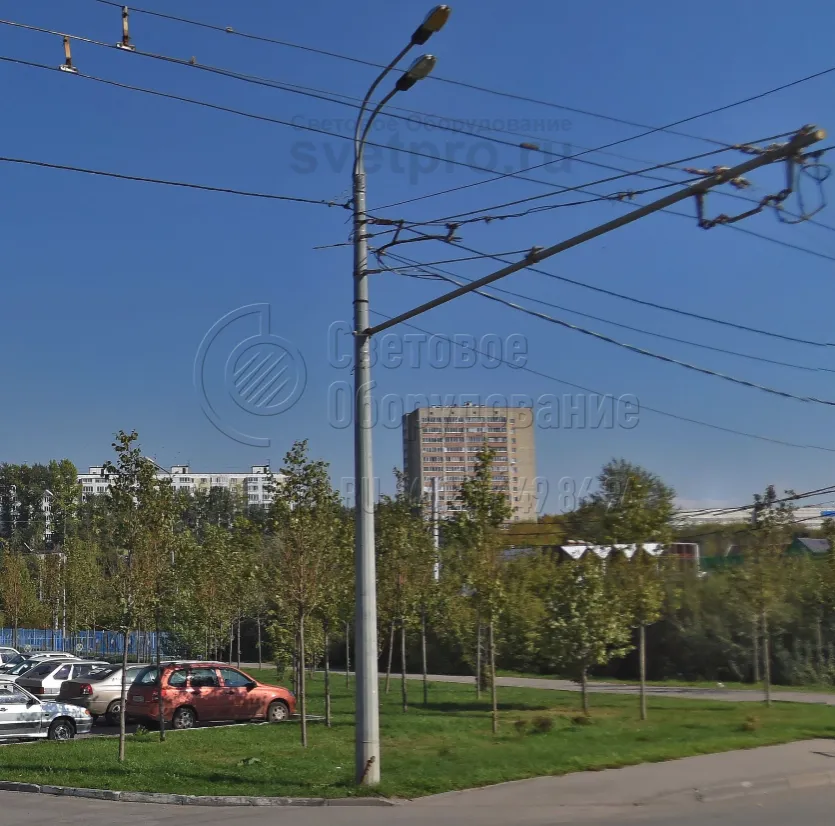

6. Использование кронштейнов позволяет улучшить внешний вид опор контактной сети, если они используются для строительства системы освещения. В варианте на фотографии на оголовок установлены модели с двумя рожками под один консольный светильник. Так улица выглядит красивее. -

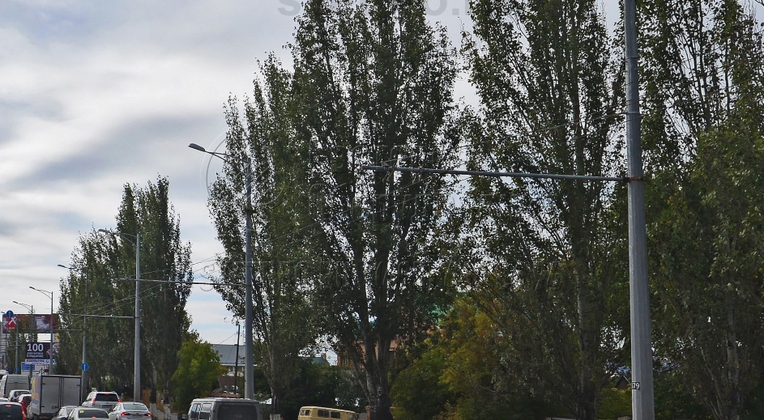

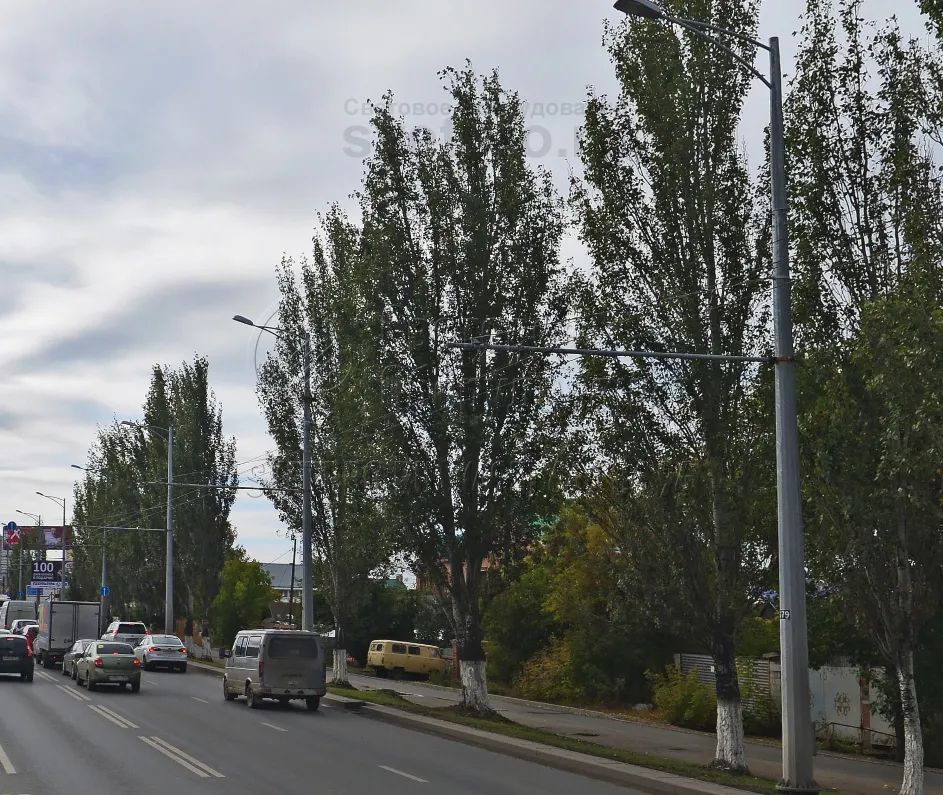

7. Применение фланцевых опор для размещения контактной сети оптимизирует рабочие процессы и дает возможность сократить время на строительство. Фазу рытья котлована и бетонирования закладной детали можно разделить по времени с фазой крепления наземной части.
