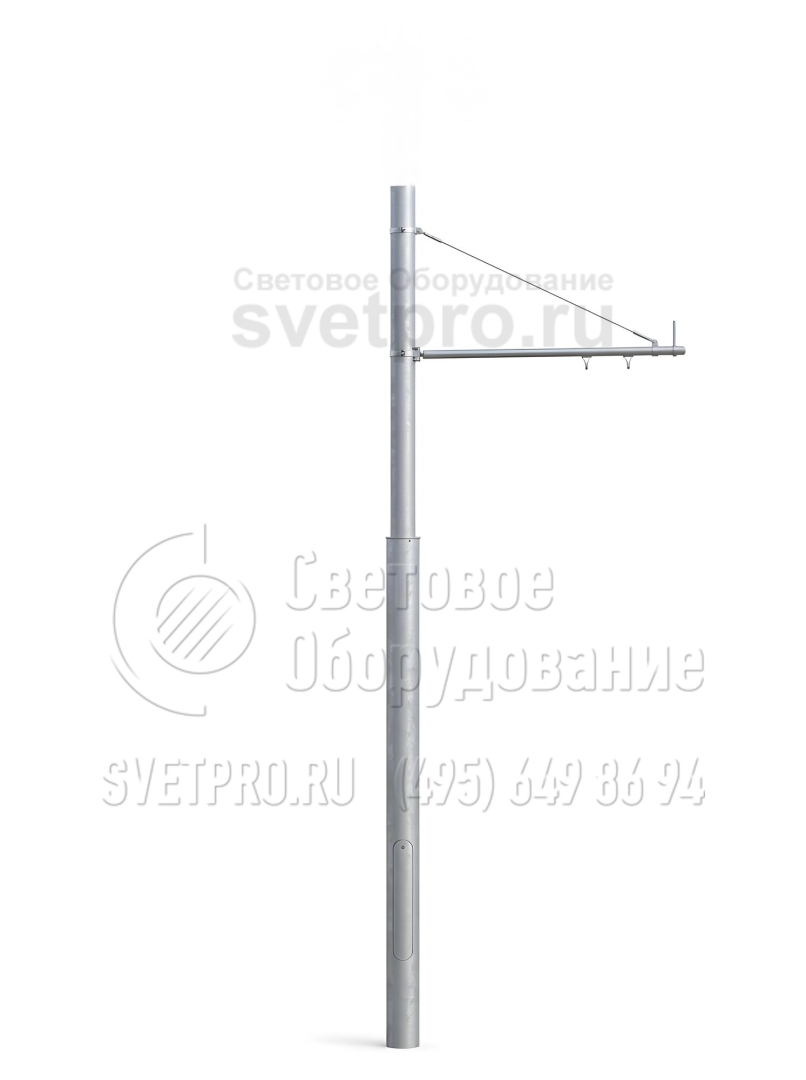

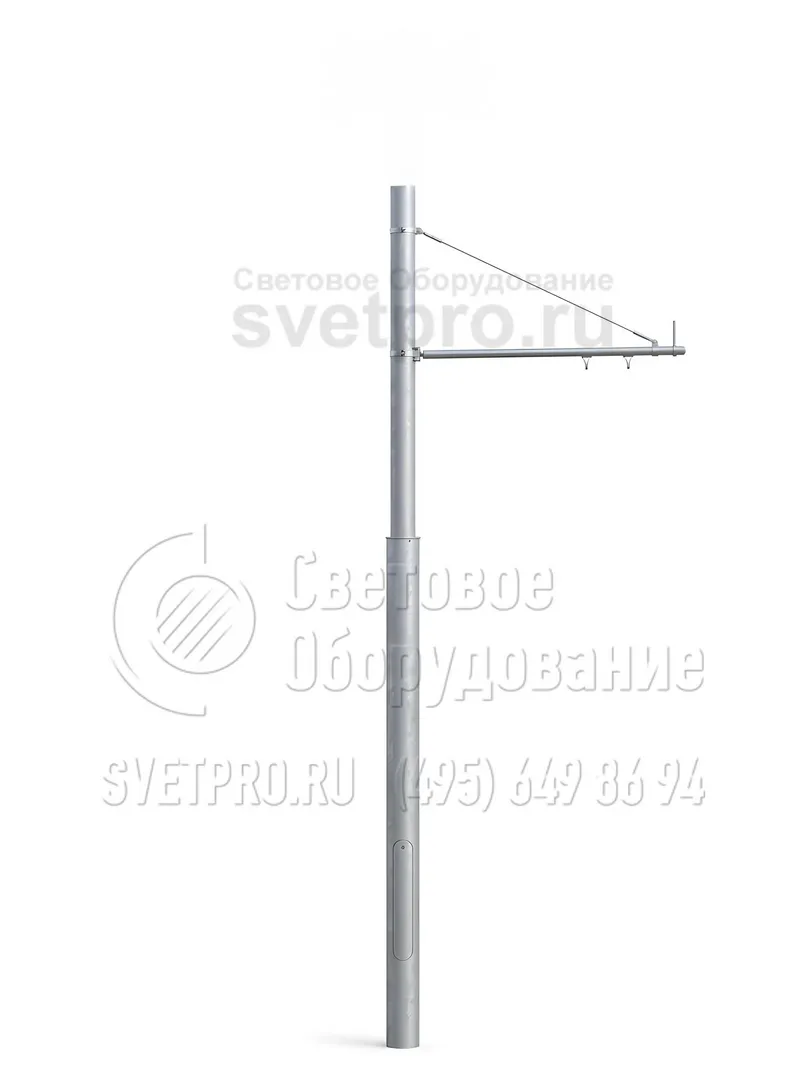

ТП-1500-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Цена*:
267 971
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Основное место установки прямостоечных опор ТП-1500-9 – городские улицы и площади, спортплощадки, автодороги с различной плотностью трафика. Размещение опорных столбов позволяет создать требуемый уровень освещения на вышеназванных объектах, проложить контактные сети, используемые при работе электротранспорта. При необходимости опоры выступают в роли силовых конструкций для СИП, монтажа рекламных щитов, дорожных знаков и вывесок.
При изготовлении высотных опор используется стальной трубный прокат. Две трубы разного диаметра соединяются в ступенчатый ствол с последующей сваркой места стыковки. Для исключения развития ржавчины поверхность металла обрабатывается горячим цинкованием. Дополняемый лакокраской цинковый слой обеспечивает надежную защиту изделия от влияния негативных факторов и придает опоре привлекательный вид.
Значительная высота и вес конструкции предполагают установку изделия в открытый грунт с подготовкой котлована. После размещения столбов поверхность основания заливается бетоном.

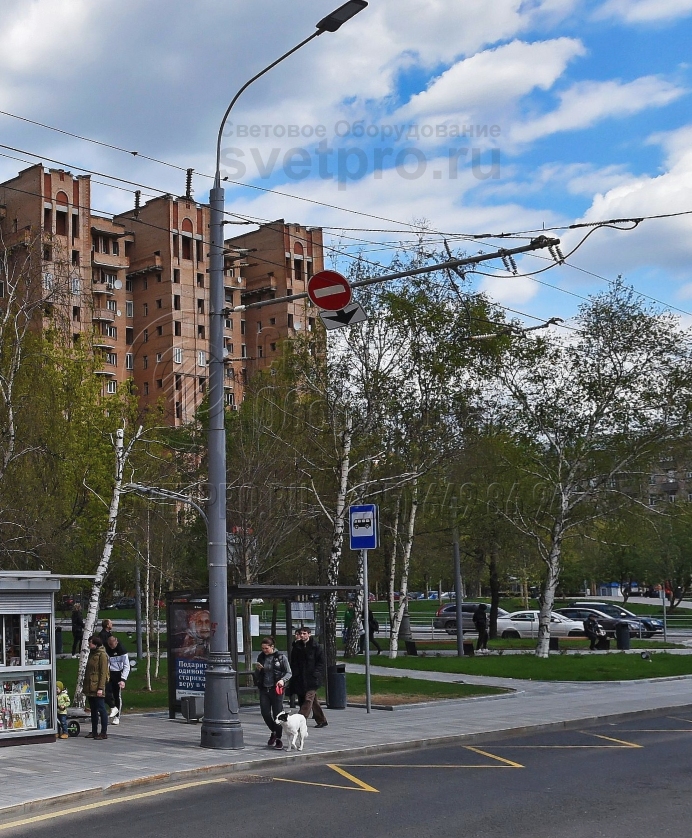

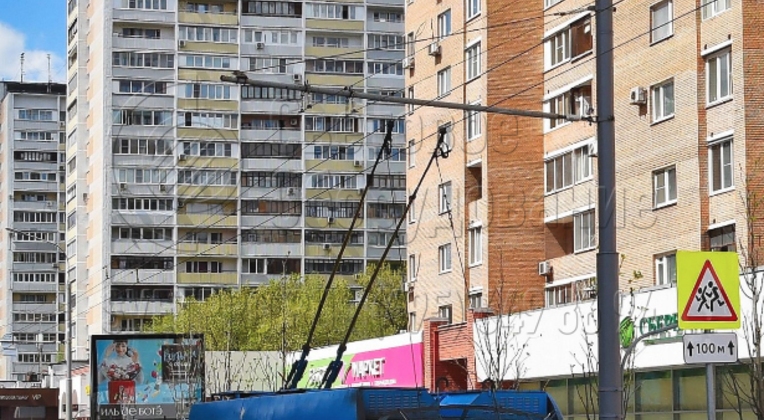

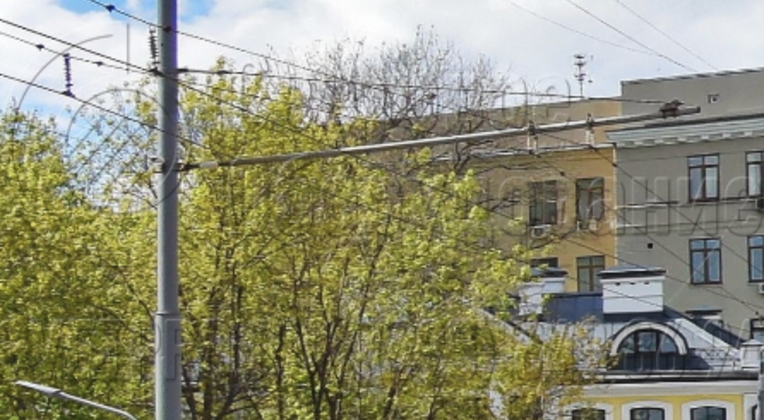

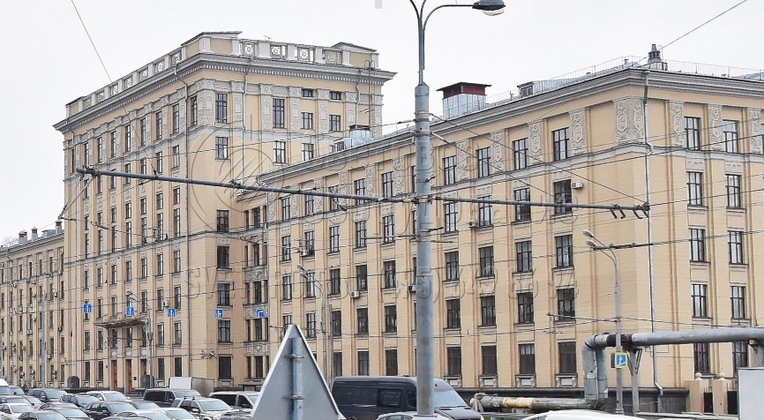

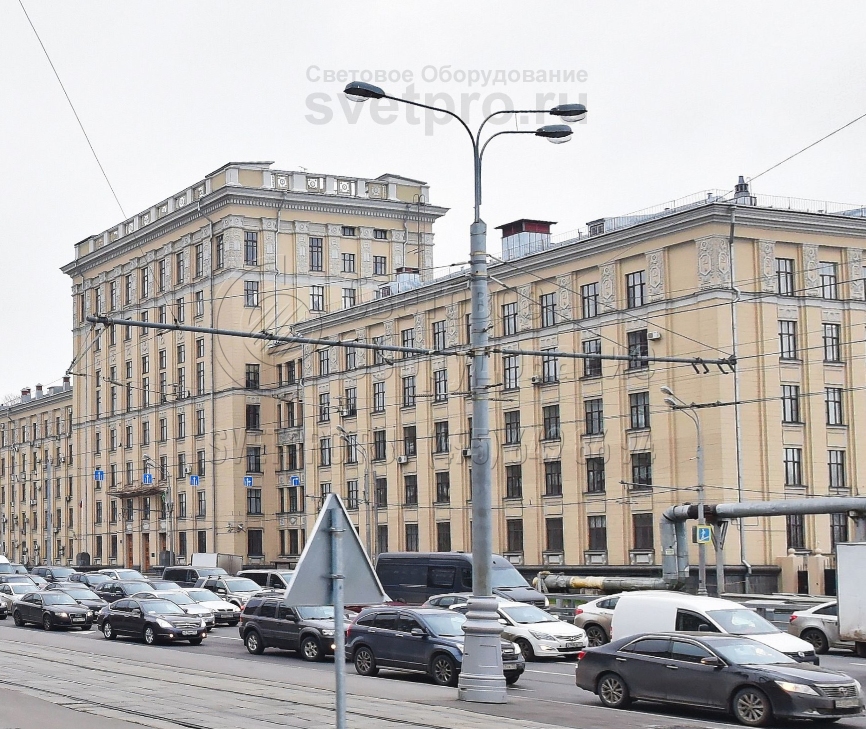

фото с объектов

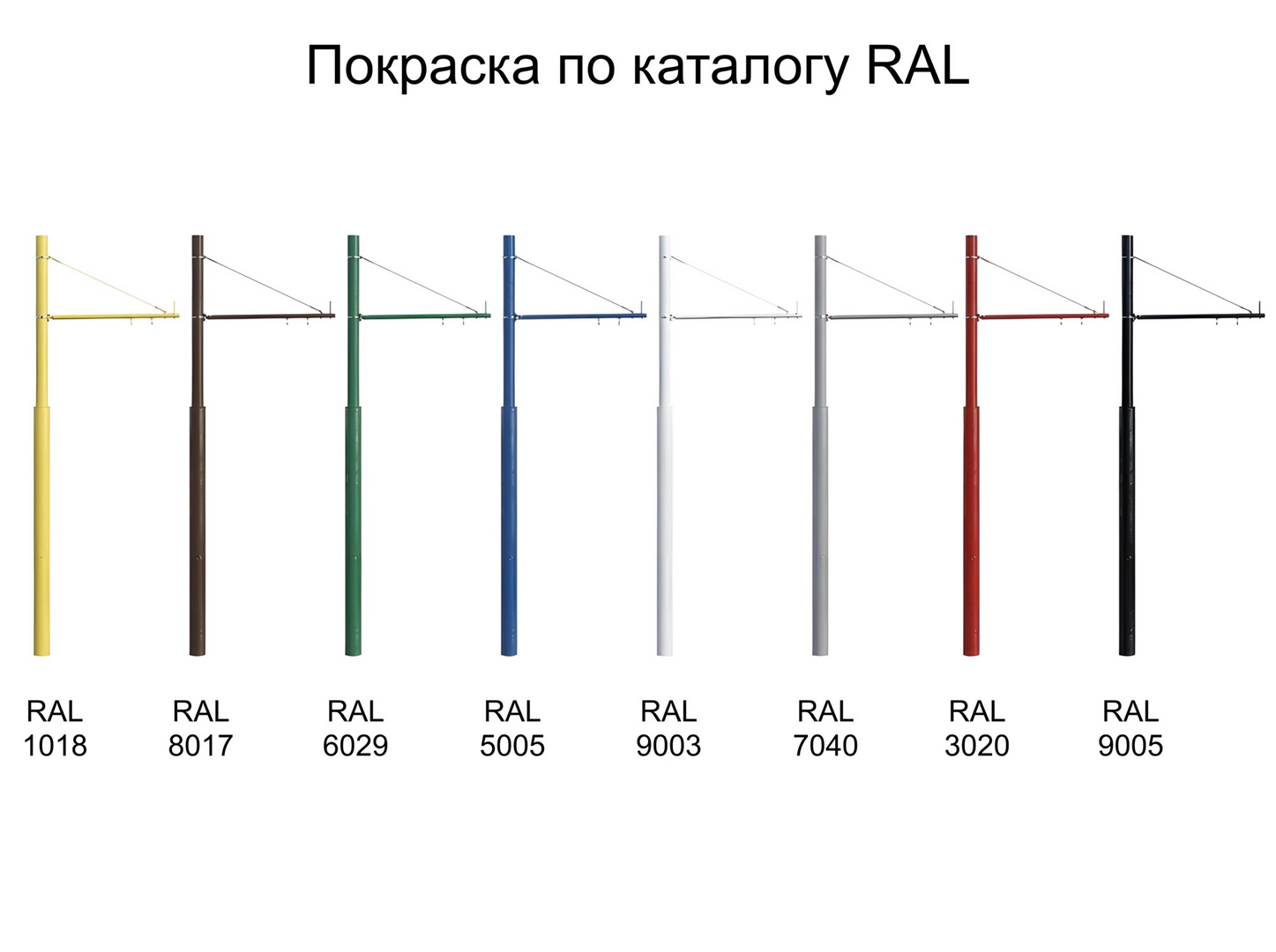

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ТП-1500-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 377 мм |
| Верхний диаметр: | 273 мм |
| Вес: | 911 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТП-1500-9,0/11,5-01**-ц | 267 971 ₽ | 911 | О4 | 1500 | 9000 | 2500 | 4000 | 377 | 273 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

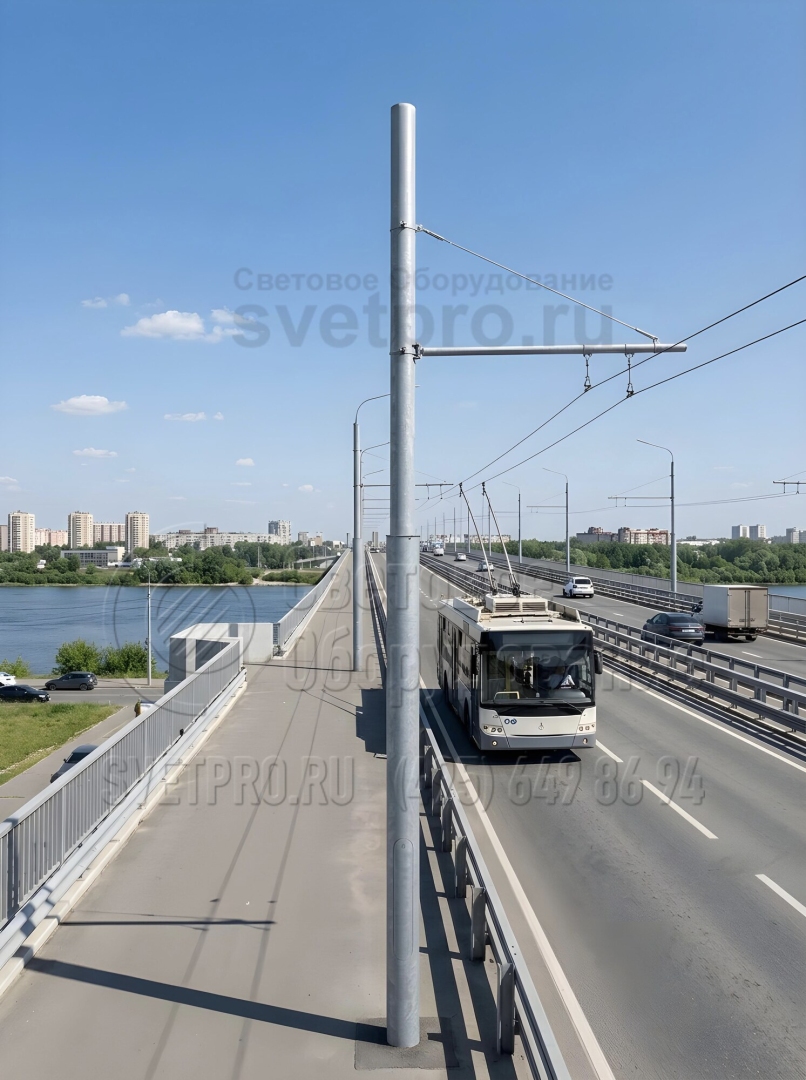

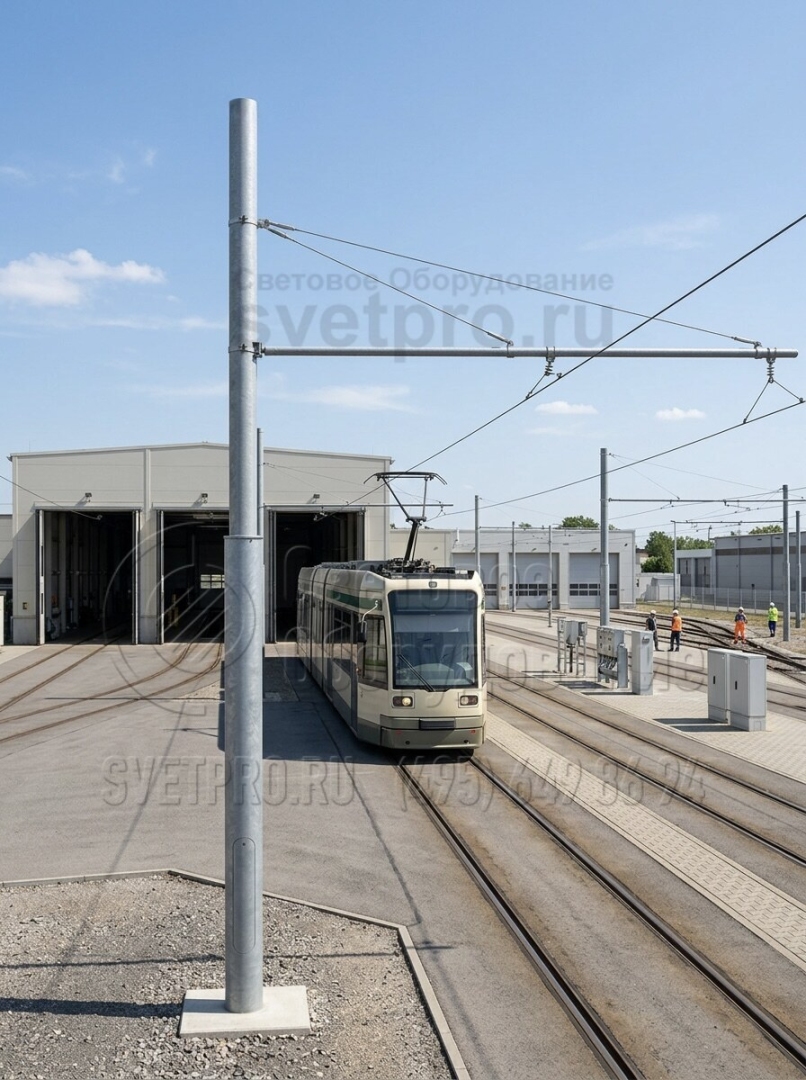

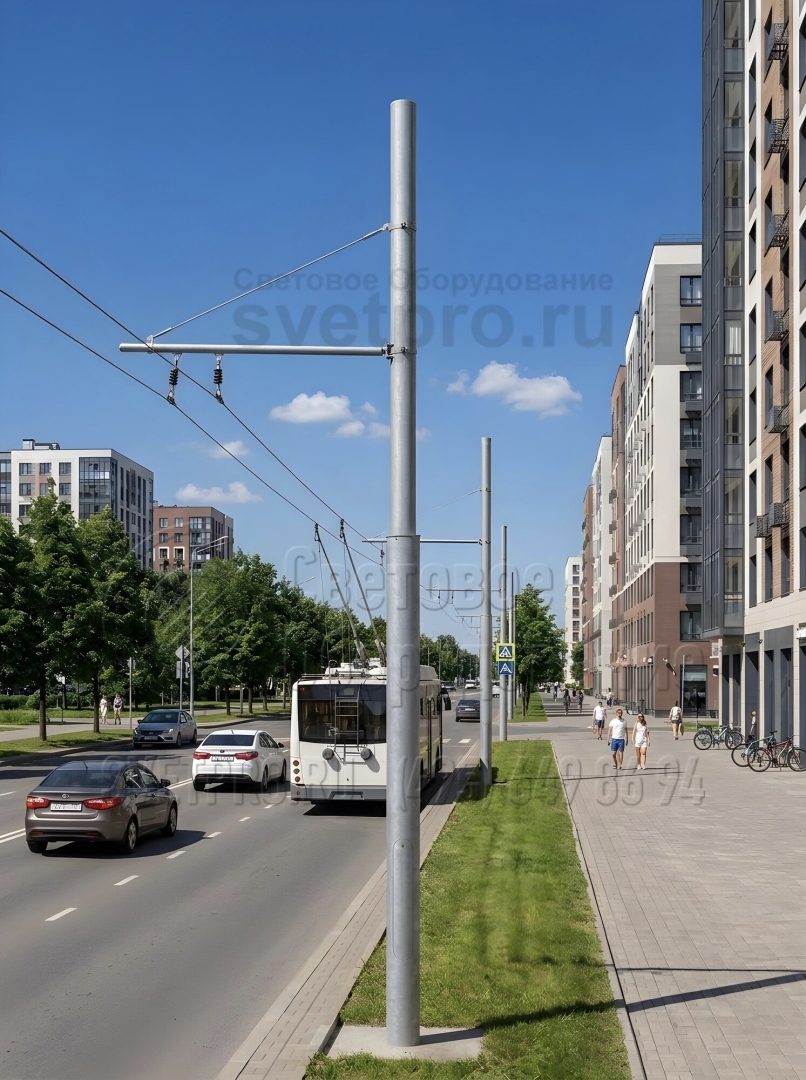

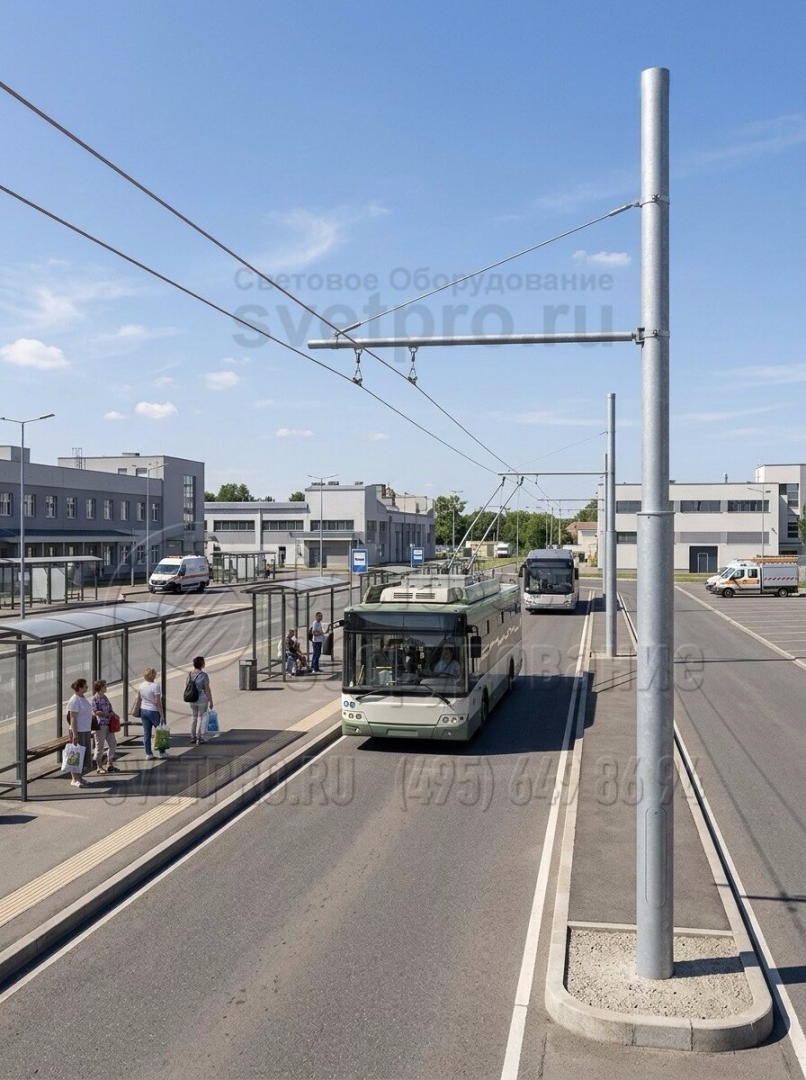

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

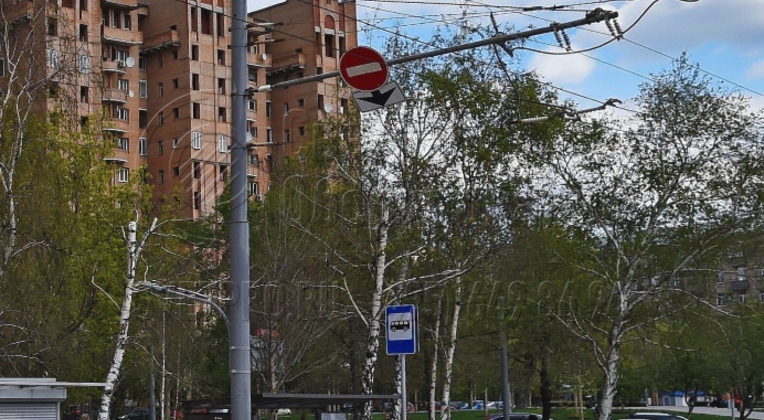

6. На фото изображена опора типа ТП, которая используется для крепления контактной сети троллейбусов. Провод подвешен на жесткой консоли с растяжкой. На оголовке закреплен кронштейн с тремя консолями под световые приборы. Для крепления кронштейна используется обечайка. -

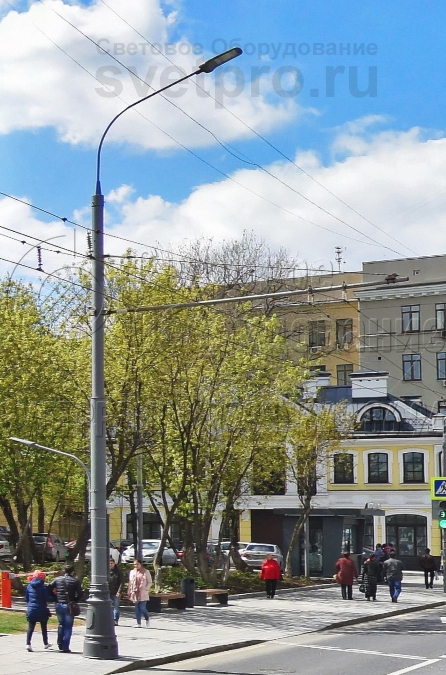

7. Опора на фото может выдержать нагрузку на верхнюю часть в пределах 1,5 тонны. Поэтому на консоль, которая удерживает контактный провод для троллейбуса, можно устанавливать дополнительное оборудование и дорожные знаки, а на оголовок – массивную консоль с большой длиной. -

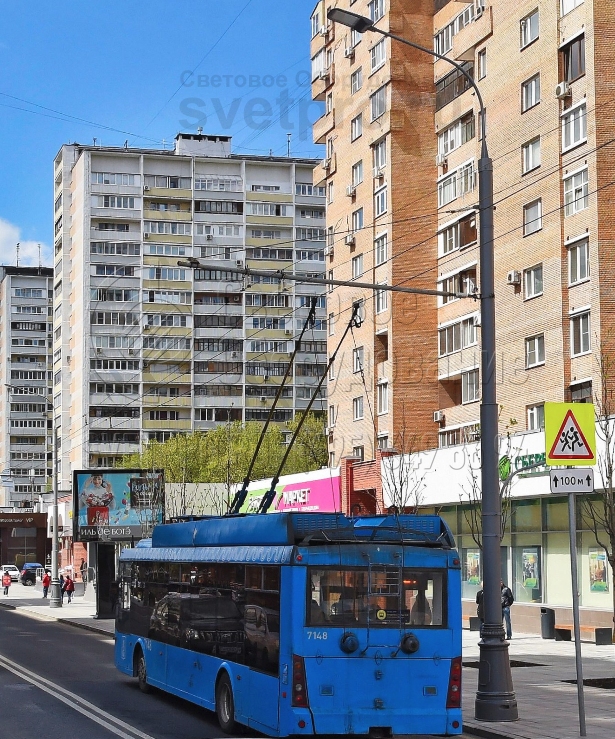

8. Опоры модификации ТП имеют очень высокую прочность и несущую способность. Их корпус сделан из стальных труб большого диаметра с толстыми стенками. Они могут выдержать вес проводов для троллейбусов, а также нагрузку от силовых линий для подачи питания. На верхушке обычно ставятся светильники. -
9. Трубчатые опоры контактной сети красивее моделей из листовой стали. Поэтому они устанавливаются обычно на тротуарах и в других местах, где может находиться множество людей. Для украшения используются также дополнительные декоративные элементы — тумбы, накладки, кронштейны.
