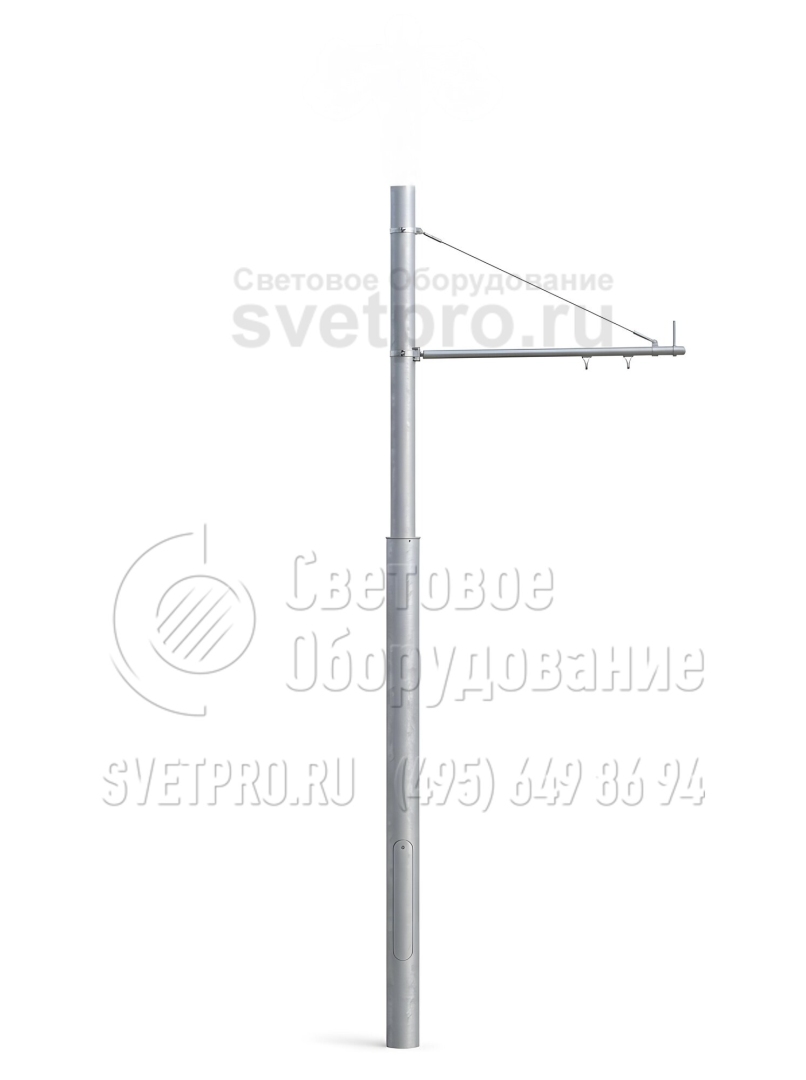

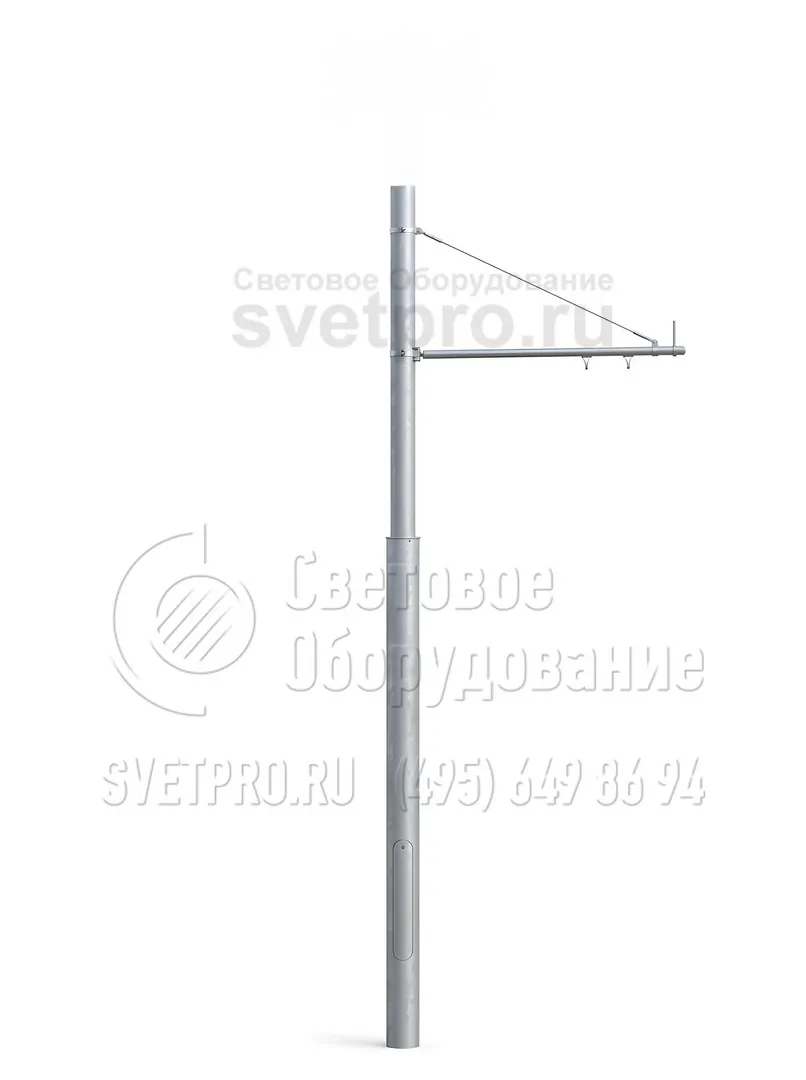

ТП-3000-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
433 283
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТП-3000-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 426 мм |
| Верхний диаметр: | 377 мм |
| Вес: | 1473 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТП-3000-9,0/11,5-01**-ц | 433 283 ₽ |
1473 |
О5 | 3000 | 9000 | 2500 | 2500 | 426 | 377 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

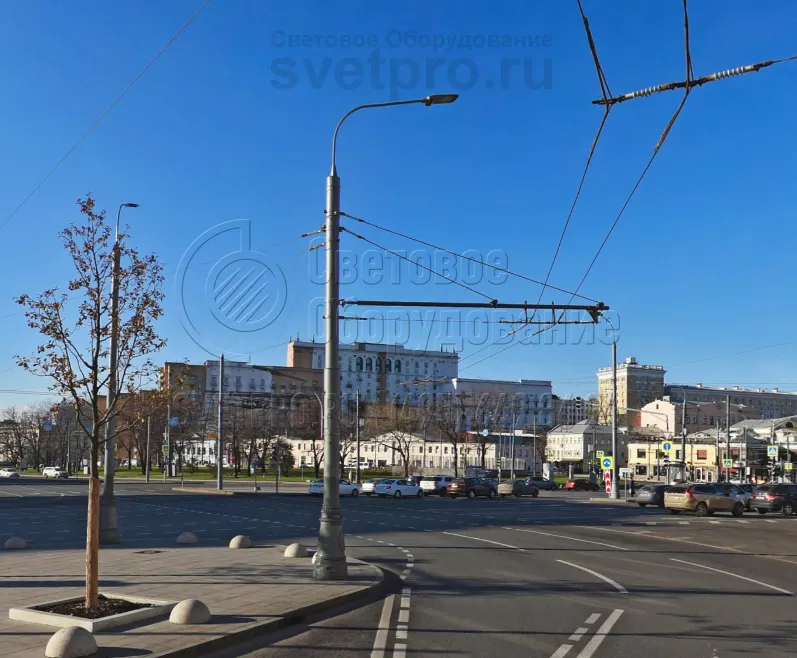

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

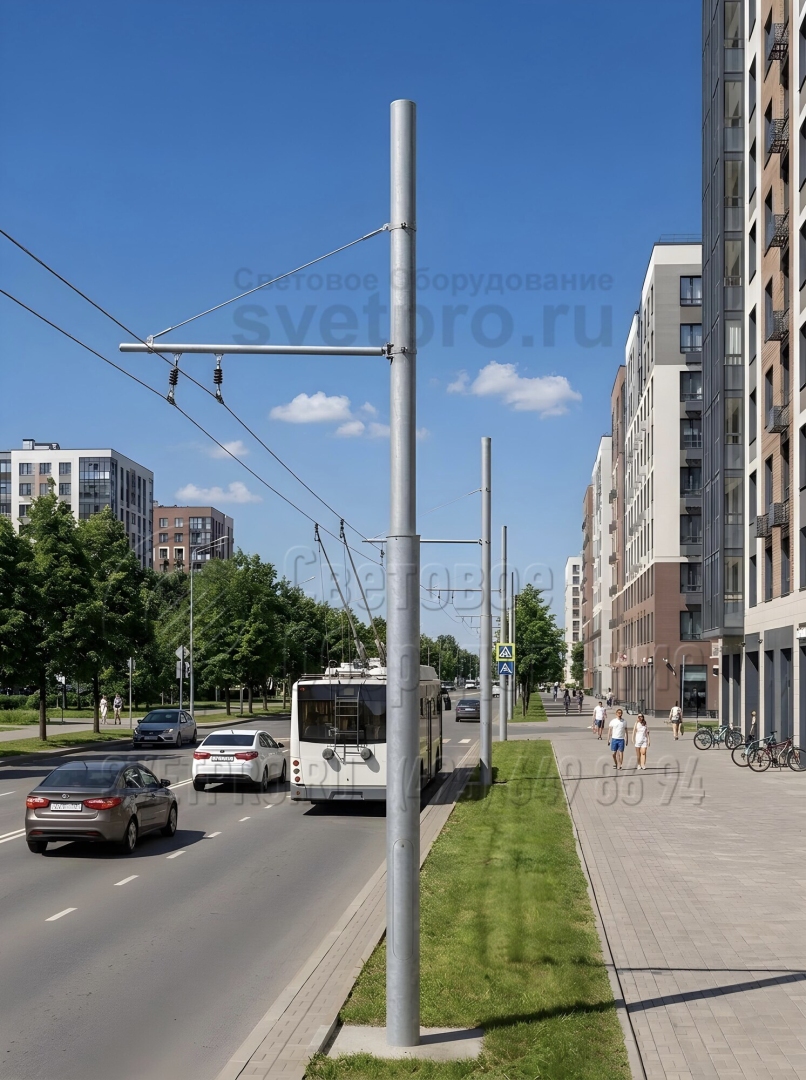

Высотная опора ТП-3000-9 относится к прямостоечным изделиям, установка которых позволяет организовать требуемый уровень освещенности на автодорогах, в жилых микрорайонах, на открытых территориях. Столбы подходят для подвеса СИП, прокладки контактных линий городского транспорта.

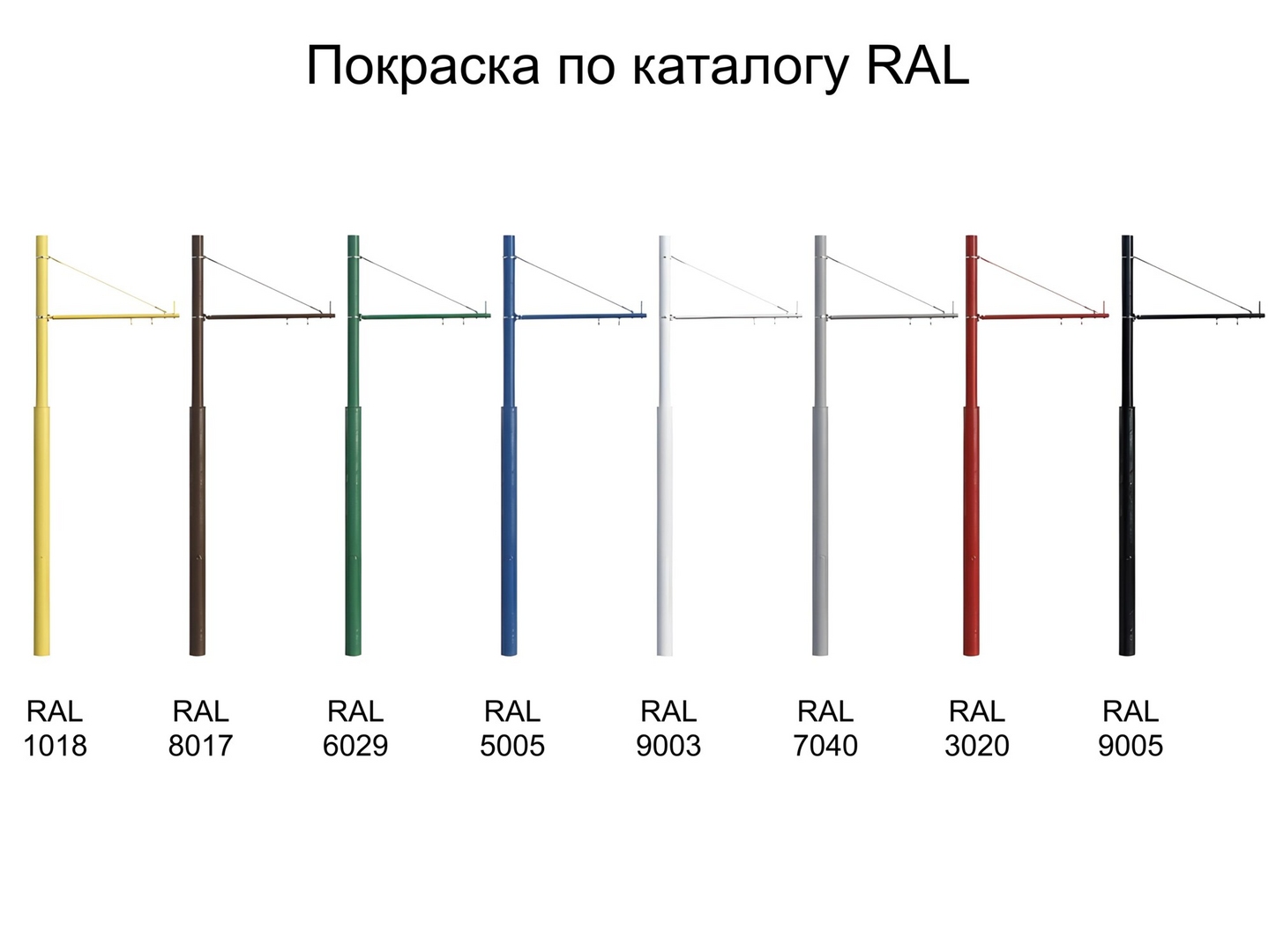

Ступенчатая конструкция опор образуется двумя стальными трубами за счет разницы в диаметре. Место стыковки сваривается швом, металлическая поверхность изделия подвергается обработке горячим цинкованием. Такое покрытие надежно защищает конструкцию от воздействия внешних факторов, не позволяя распространяться коррозии. Наличие защитного слоя увеличивает срок службы изделия до 30 лет. Дополнительно конструкция может окрашиваться лакокраской, с выбором любого оттенка по каталогу RAL.
Монтаж изделия выполняется на подготовленный заранее котлован, после размещения столба поверхность основания заливается бетоном. Параметры котлована рассчитываются индивидуально.
фото с объектов
Фотогалерея
-

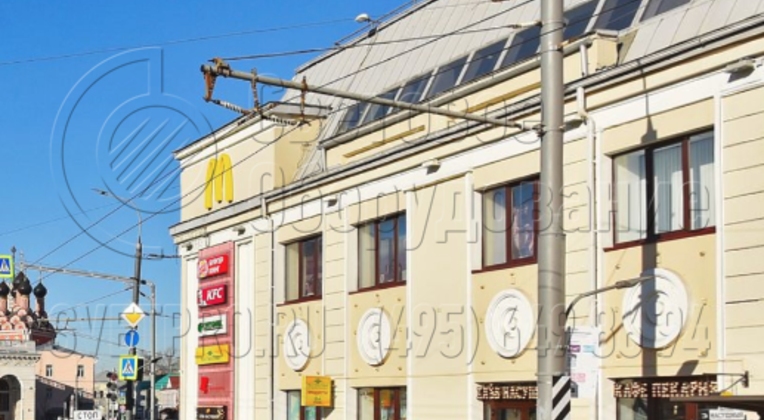

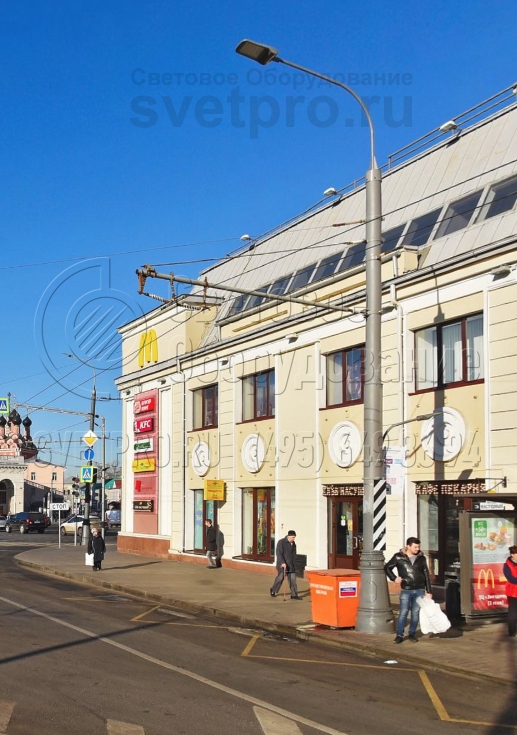

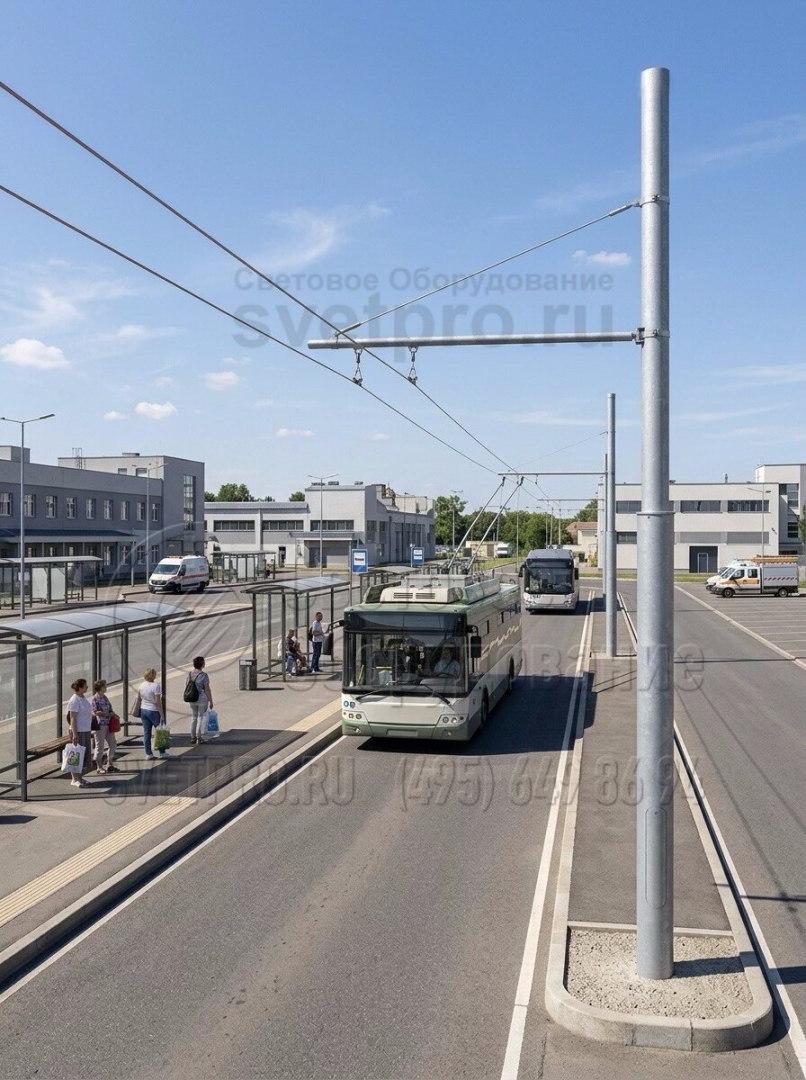

1. На фото изображена самая мощная опора контактной сети из линейки ТП. Ее оголовок может выдержать нагрузку до 3 тонн. Поэтому на него можно подвешивать провода троллейбусов и трамваев, а также большое количество силовых электрических линий и светильники на кронштейнах.
-

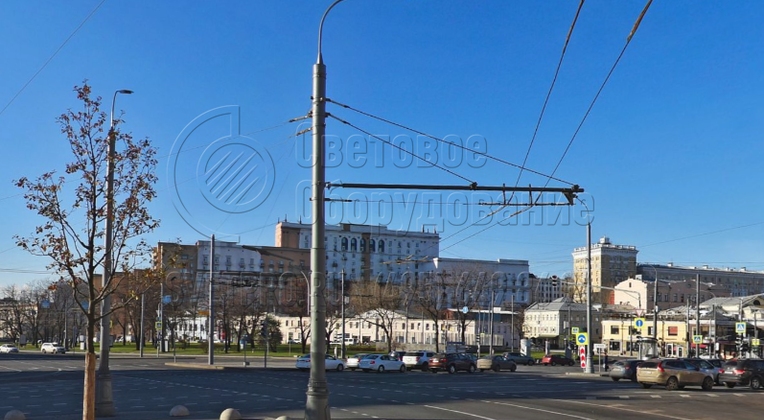

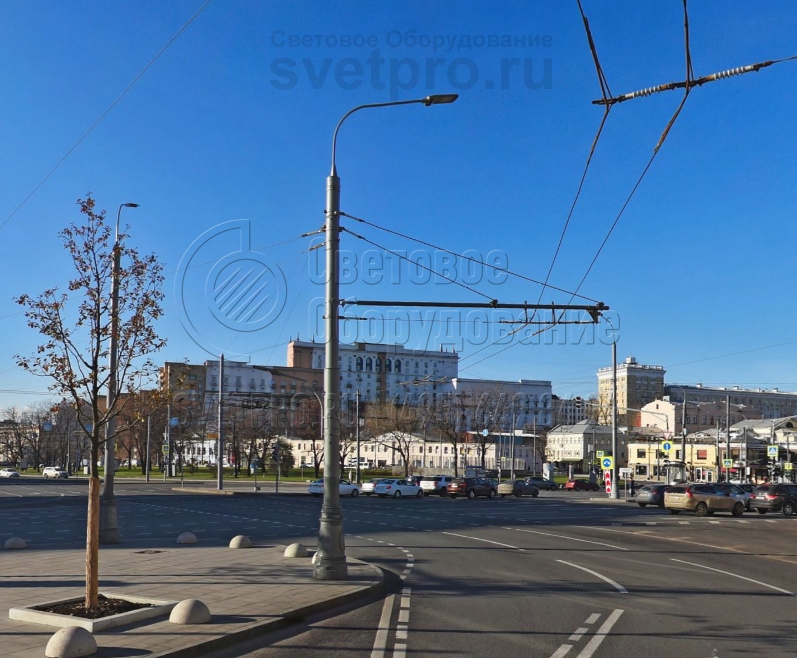

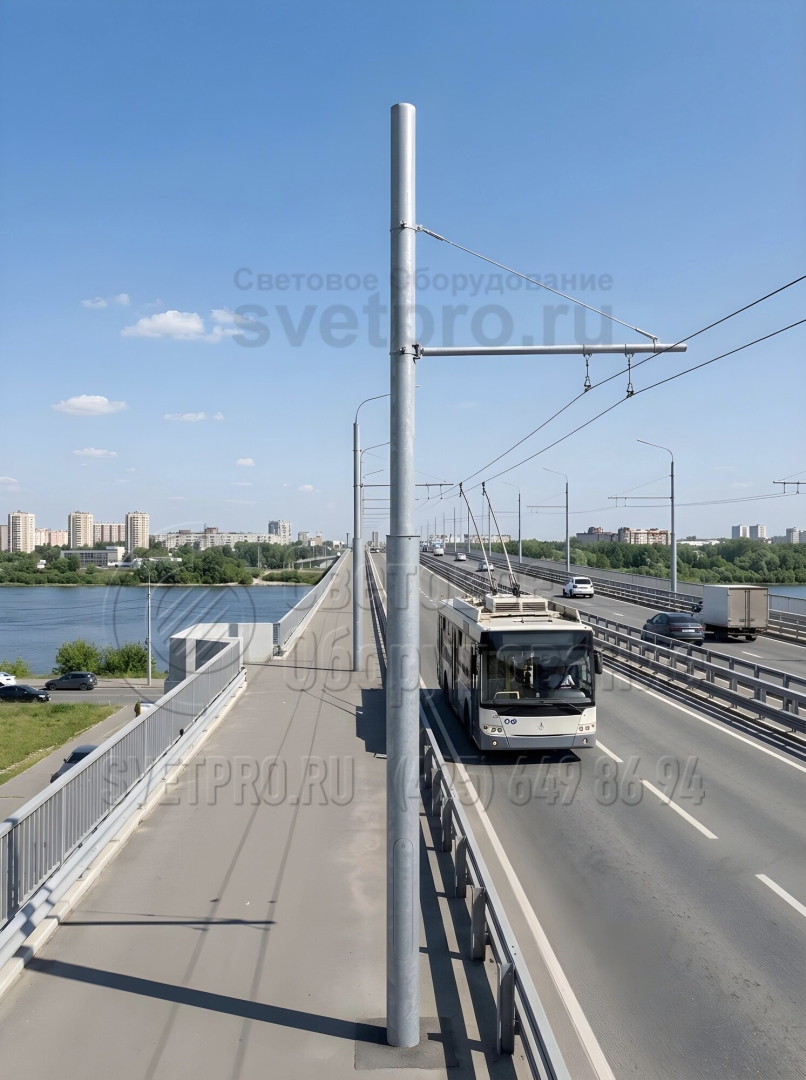

2. Опора специализированного типа модификации ТП сделана из стальных труб. Они имеют круглую форму в поперечнике. Материалом для изготовления металлопроката служит углеродистая сталь. Марка стали и толщина стенок деталей подбирается либо по технической документации, либо по результатам расчетов. -

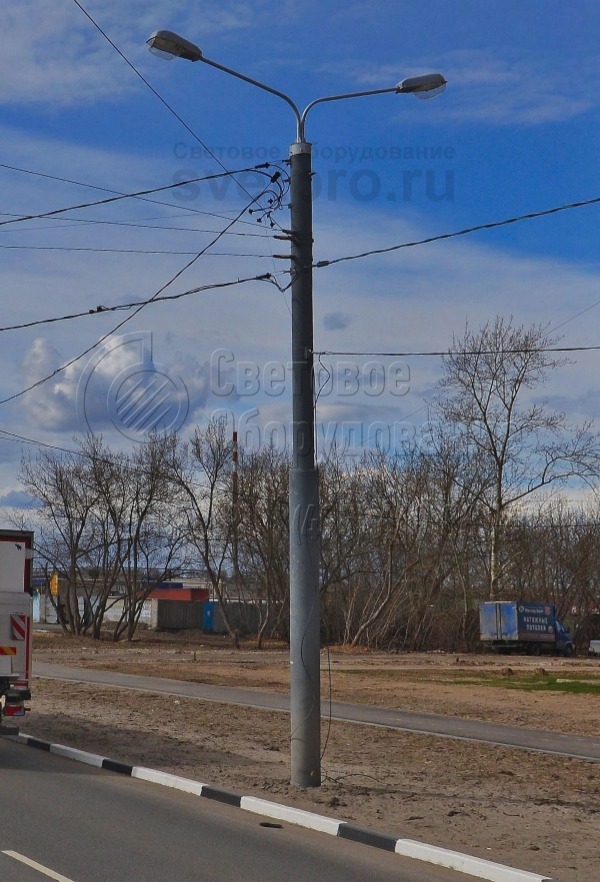

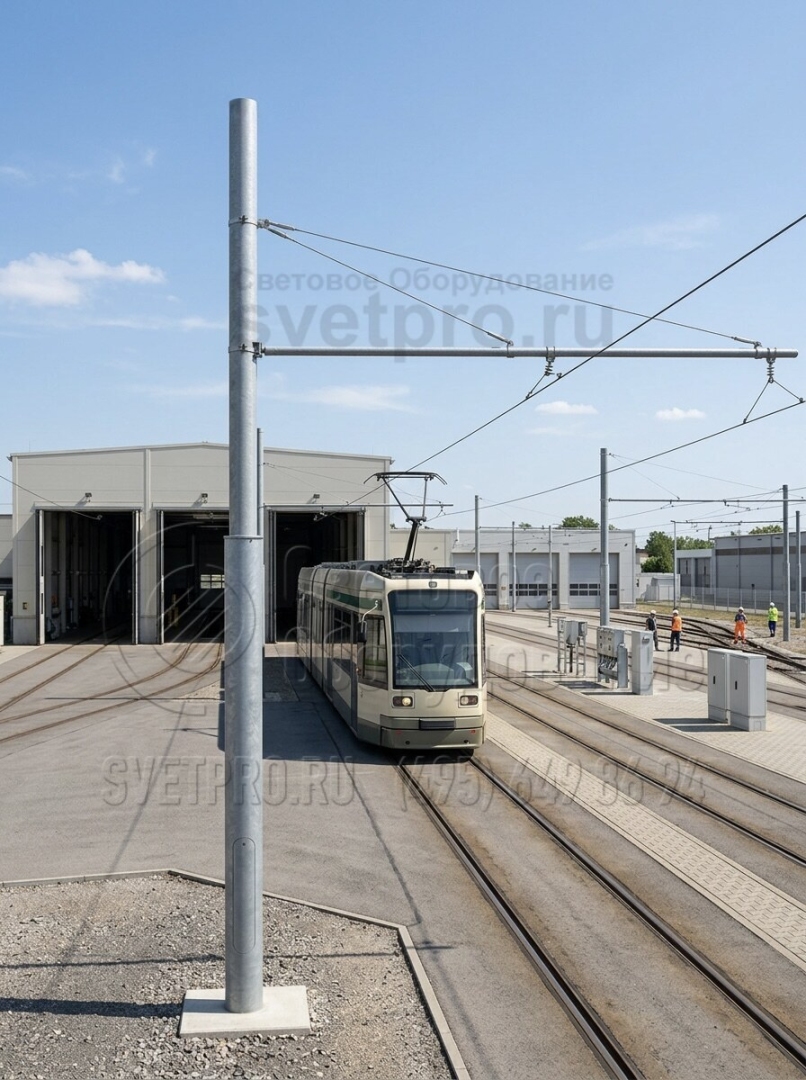

3. Мощная опора контактной сети состоит из нескольких труб, которые сварены торцами друг с другом. Для соединения используется автоматизированный сварочный станок, что позволяет добиться высокого качества соединения. После сваривания место соединения проверяется с помощью ультразвука. -

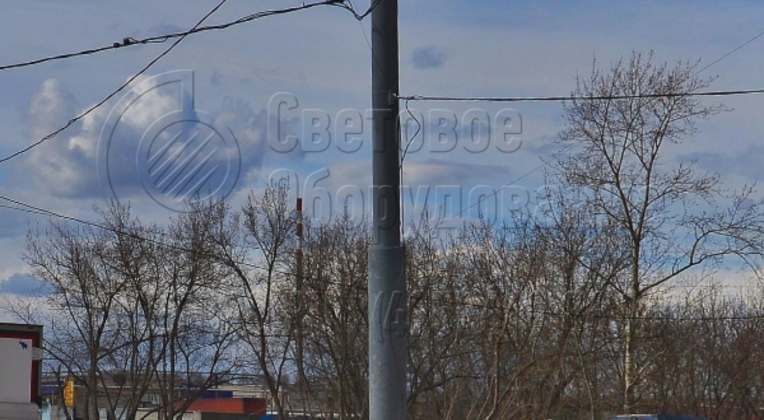

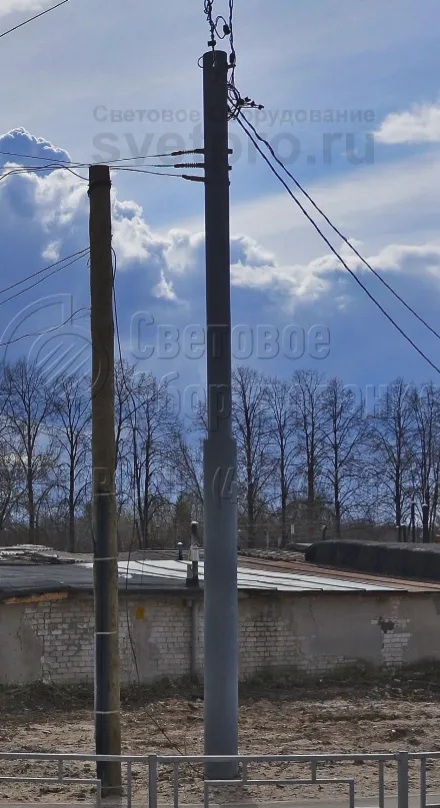

4. В нижней части опоры ТП нет круглого фланца, за который наземная часть крепится к закладной детали. Несмотря на это место соединения может украшаться декоративной тумбой в виде конуса. Она делается из пластика или чугуна и служит для улучшения дизайна инженерной конструкции.
