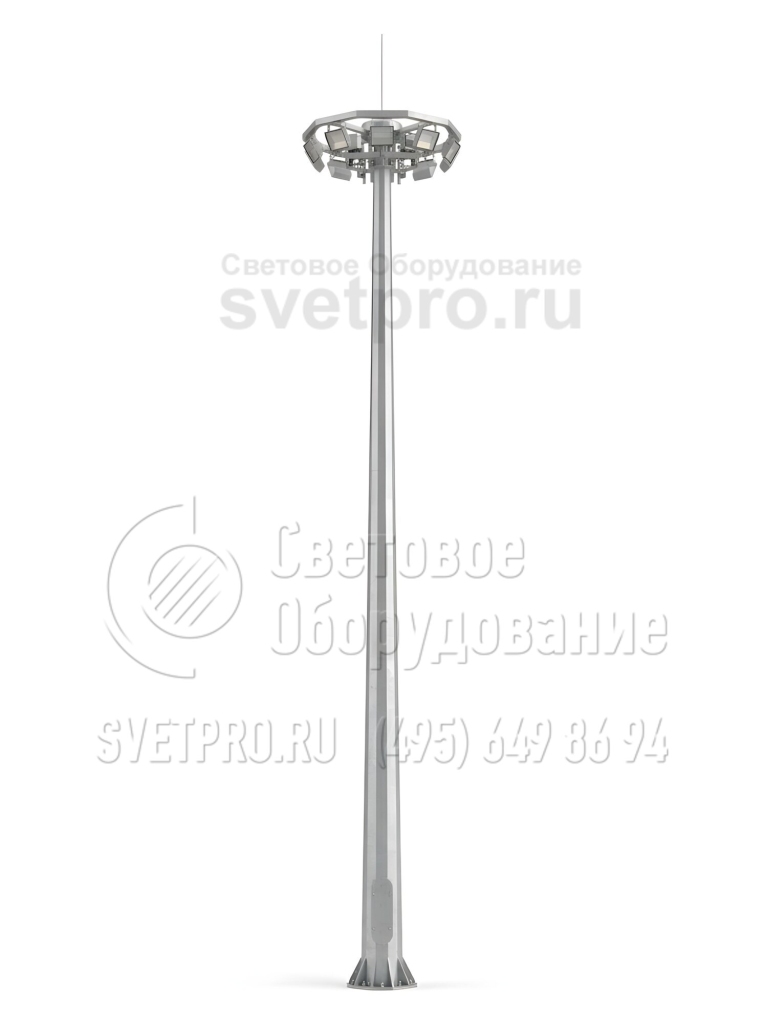

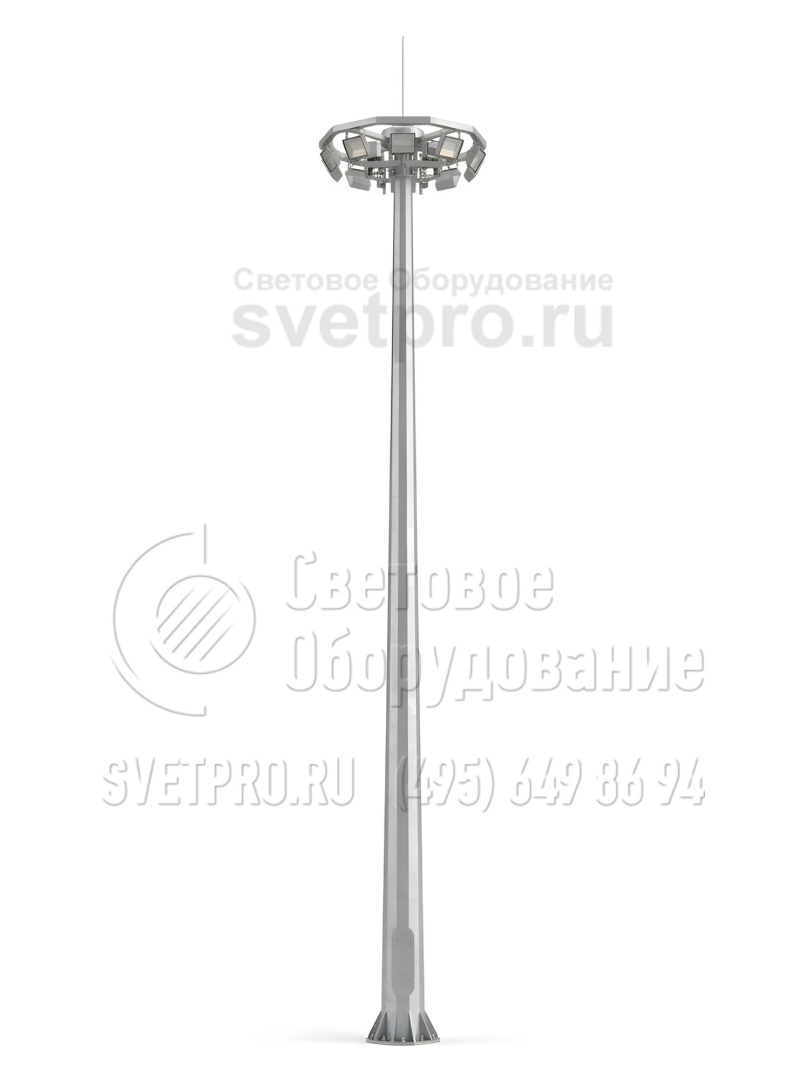

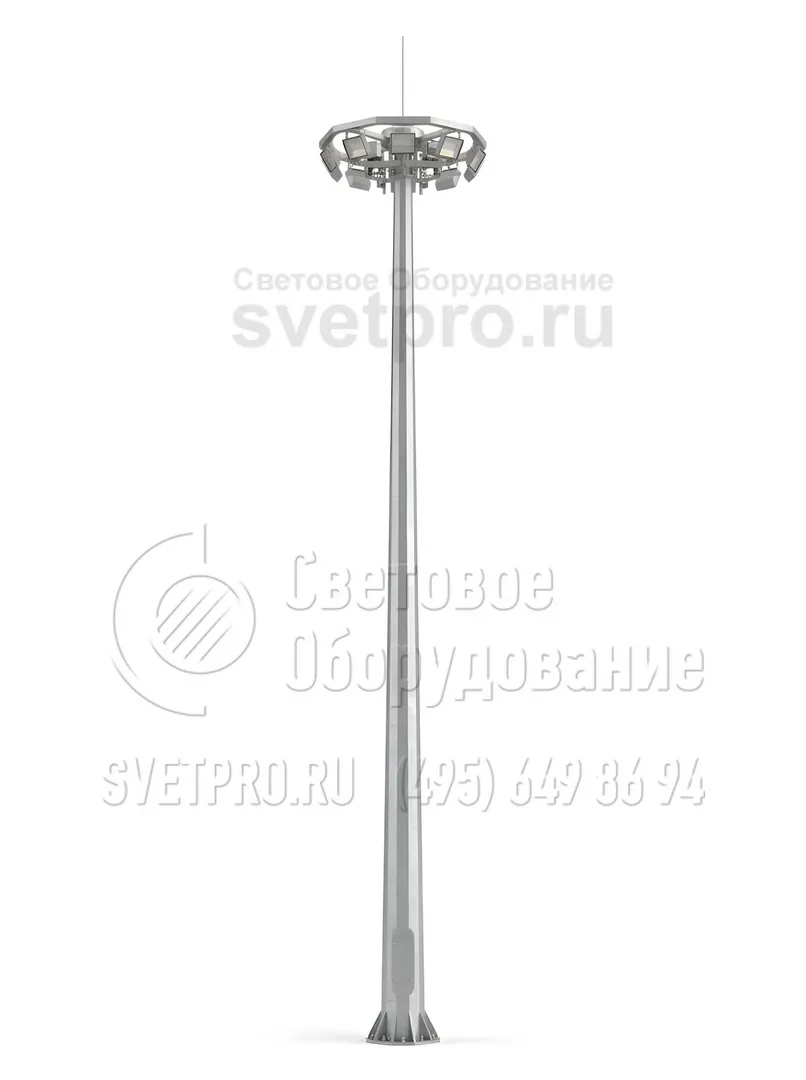

ВМО-20 Высокомачтовые опоры с мобильной короной высота 20 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВМО-20 |
| Количество секций: | 2-4 |
| Количество световых приборов: | 6 |
| Установка: | На фундамент |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 640-1000 мм |
| Нижний диаметр: | 441-760 мм |
| Верхний диаметр: | 150-200 мм |
| Вес: | 670-1410 кг |
| Высота: | 20 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
140 432 до 295 536
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ВМО | m, кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ВМО-20 | 140 432 ₽ | 670 | 20 | 150 | 441 | 640 | 540 |
| ВМО-20 | 190 736 ₽ | 910 | 20 | 150 | 525 | 750 | 650 |
| ВМО-20 | 218 194 ₽ | 1041 | 20 | 180 | 500 | 700 | 600 |
| ВМО-20 | 165 584 ₽ | 790 | 20 | 180 | 500 | 700 | 600 |
| ВМО-20 | 159 925 ₽ | 763 | 20 | 200 | 500 | 700 | 600 |
| ВМО-20 | 229 722 ₽ | 1096 | 20 | 180 | 540 | 750 | 650 |
| ВМО-20 | 258 018 ₽ | 1231 | 20 | 150 | 500 | 700 | 610 |
| ВМО-20 | 295 536 ₽ | 1410 | 20 | 180 | 680 | 900 | 800 |
| ВМО-20 | 265 144 ₽ | 1265 | 20 | 180 | 760 | 1000 | 890 |
ОПИСАНИЕ

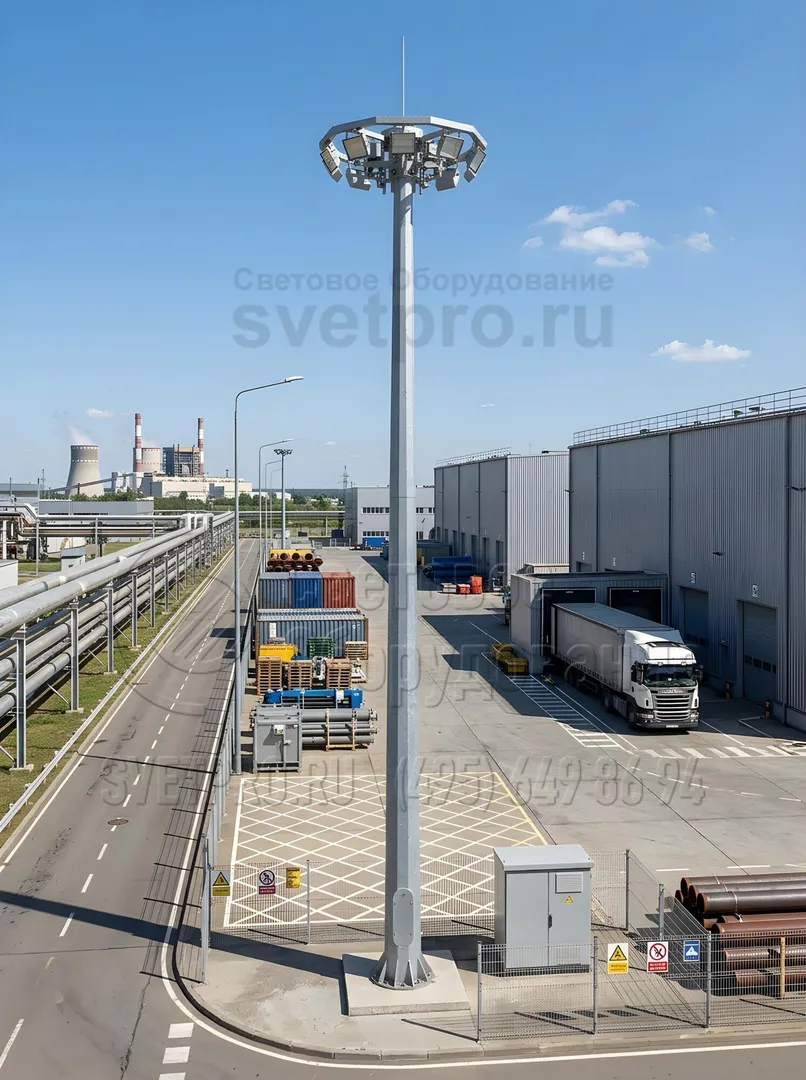

Опоры ВМО-20 относятся к группе высокомачтовых, имеют высоту 20 м, оснащаются подвижной короной, на которую устанавливается светотехническое оборудование. Конструкция применяется для подсветки открытых площадей и обширных территорий: стадионов, производственных предприятий, аэропортов, ж/д станций, автомагистралей.

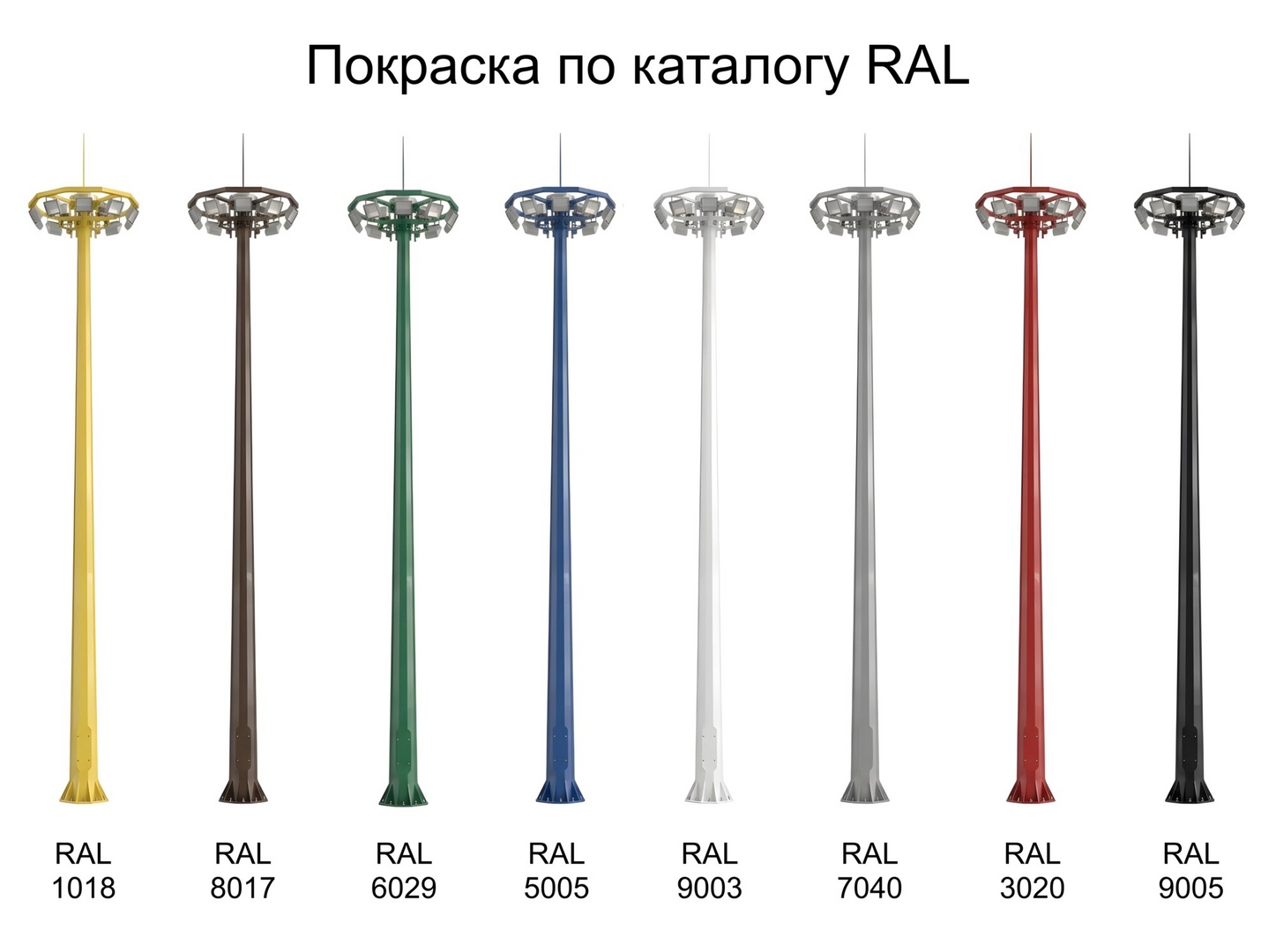

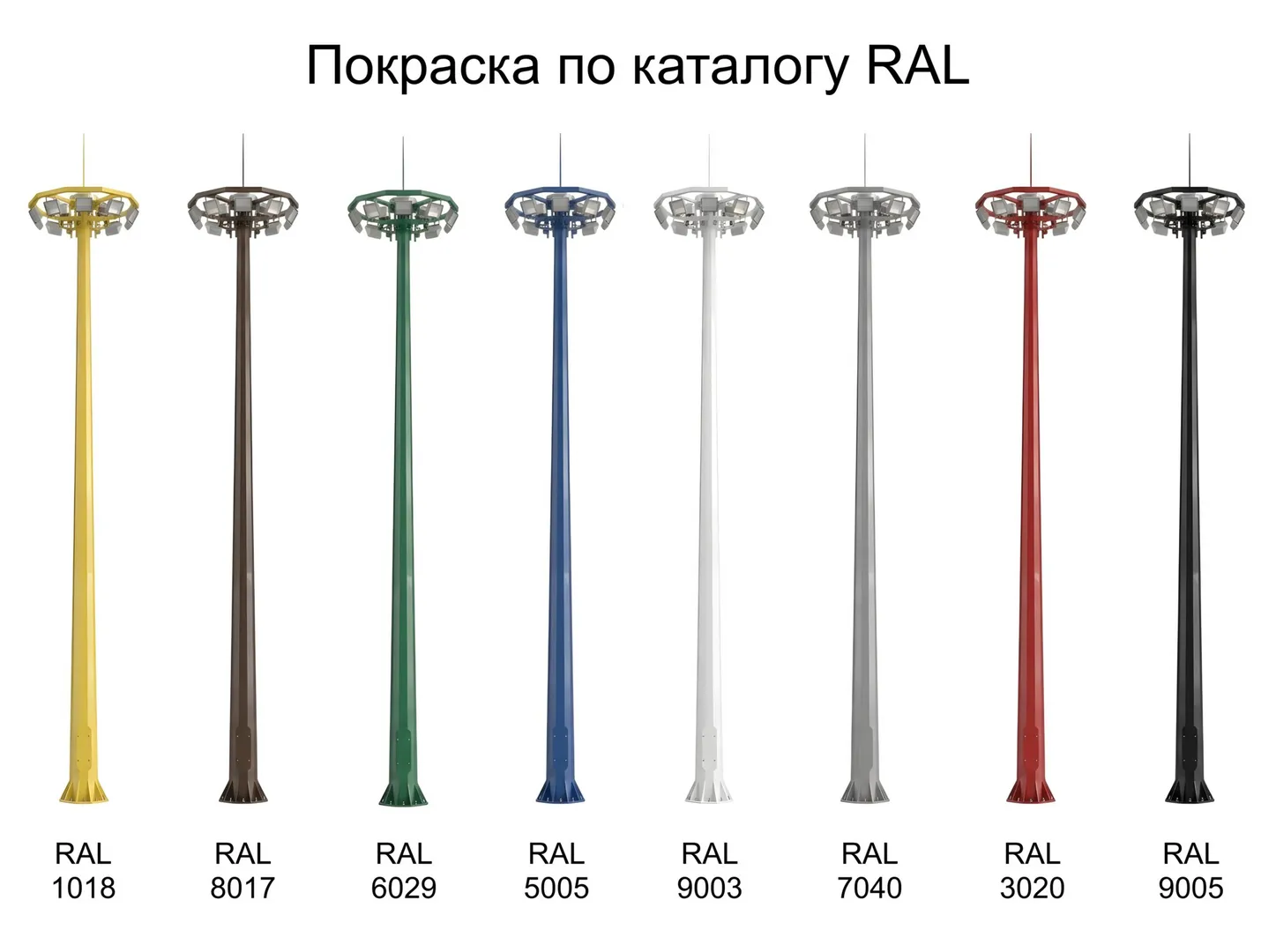

Для изготовления ВМО-20 используется листовая сталь, которая сгибается для образования ребер жесткости, после чего сваривается с образованием одного/двух продольных швов. На поверхность металла методом горячего цинкования наносится защитное покрытие. При необходимости дополнительно организуется покраска изделия порошковым красителем.
Светотехника располагается на подвижной короне, приводимой в движение специальным механизмом, находящимся внизу мачты. Конструкция изделия допускает установку обычных фонарей и более мощных прожекторов.
Установка конструкций выполняется на закладной фундамент из армированного бетона с закладным элементом из металла.
ТЕХНИЧЕСКИЕ ДЕТАЛИ
|
|

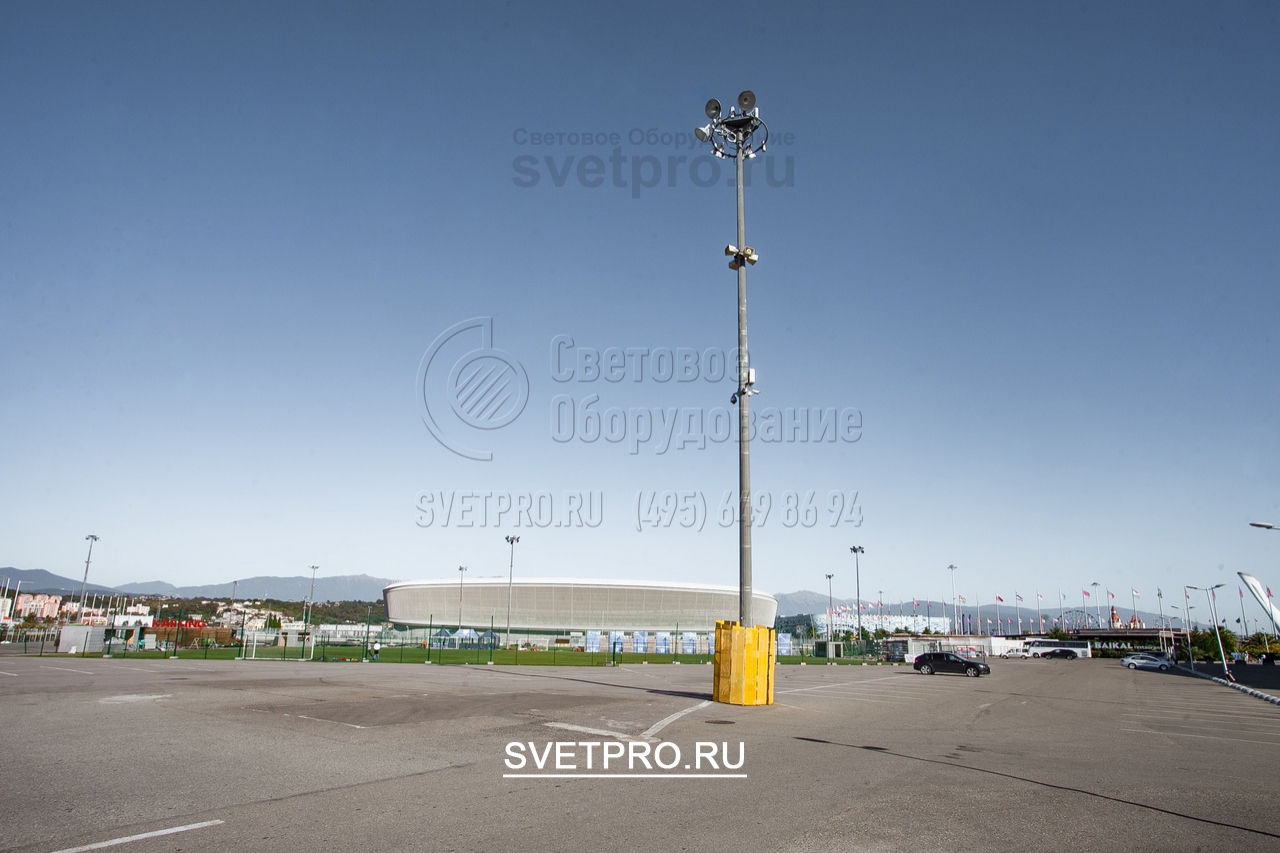

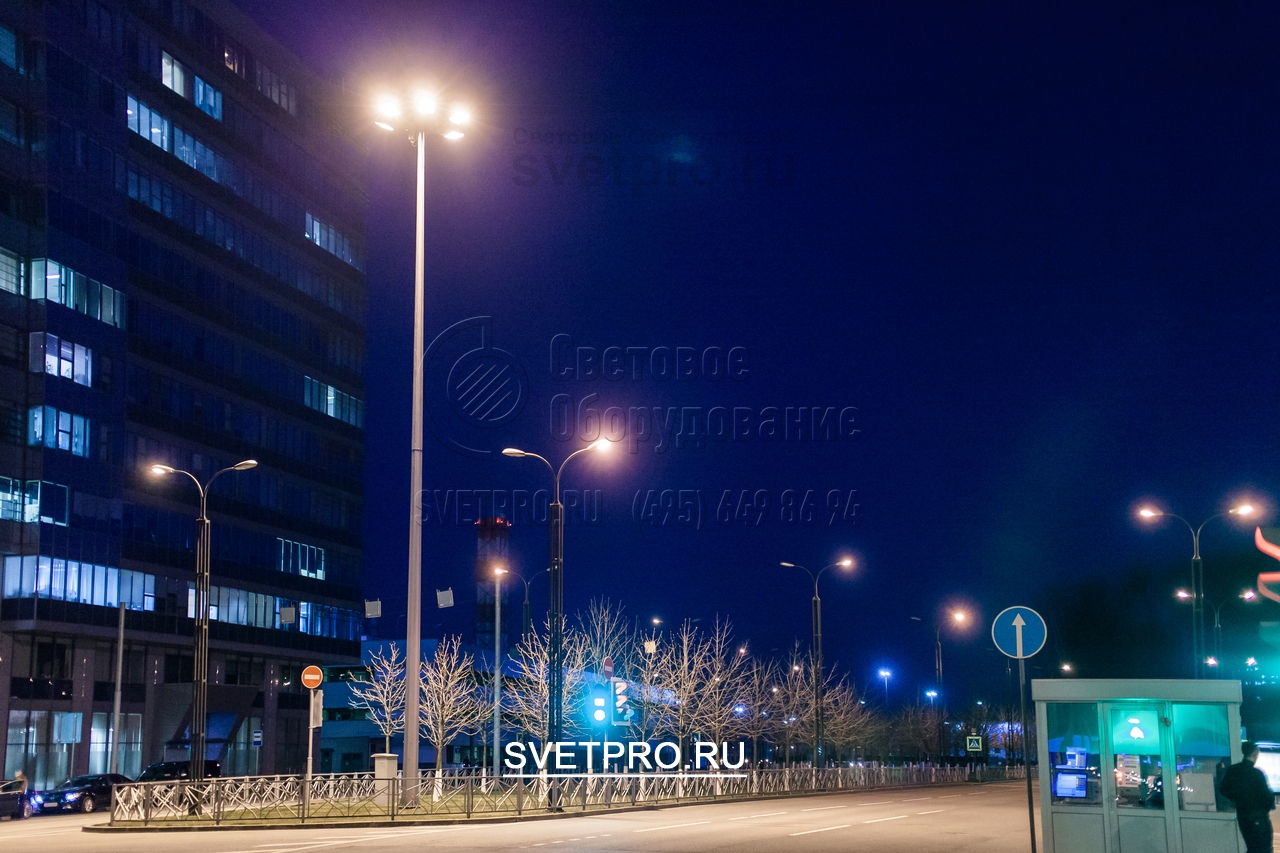

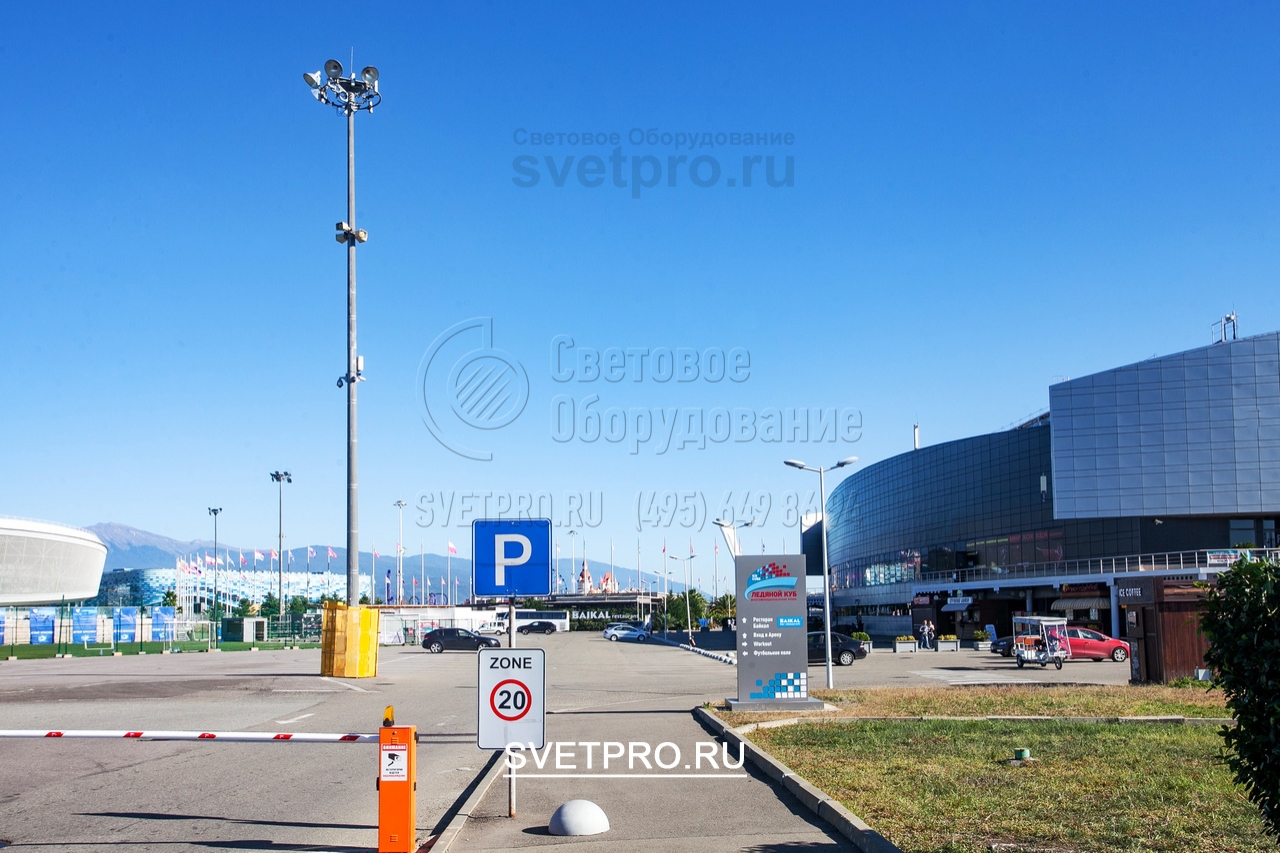

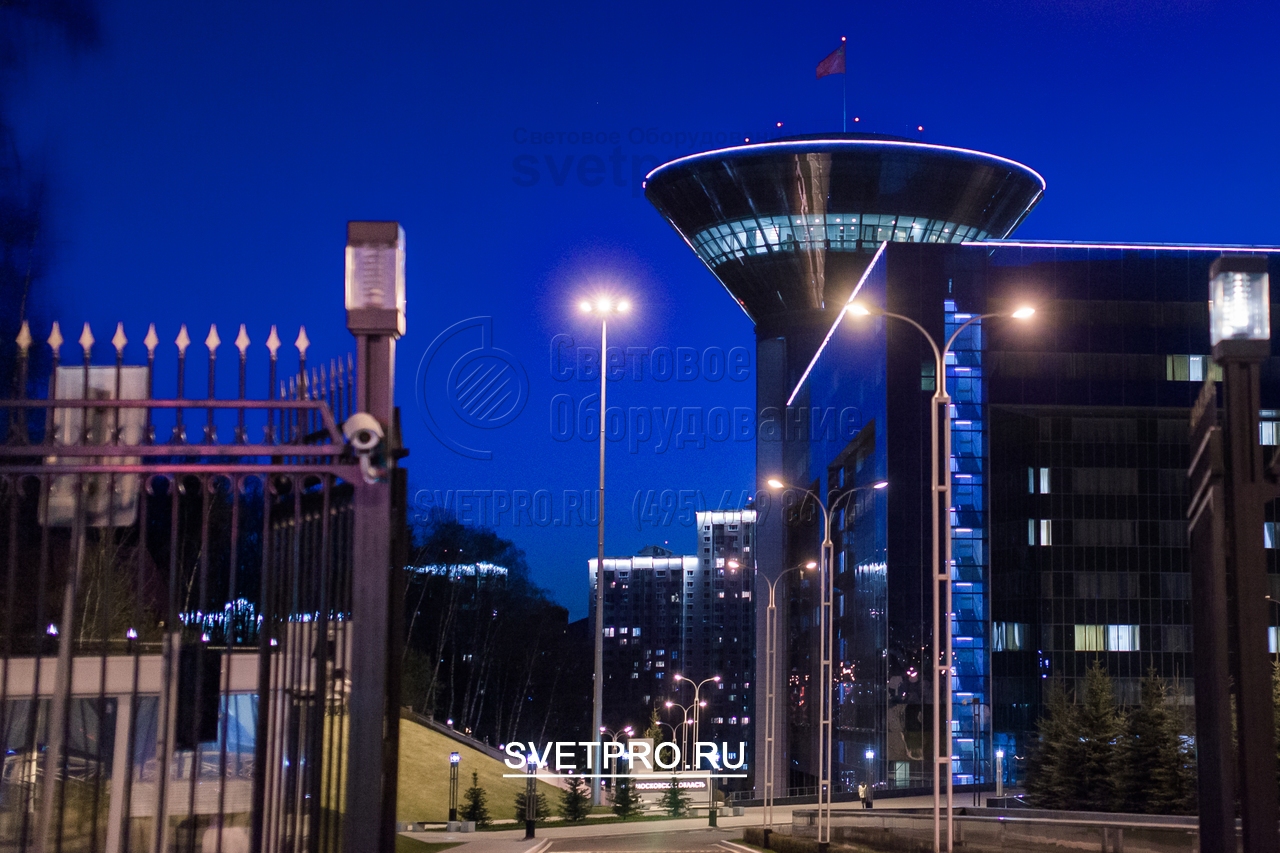

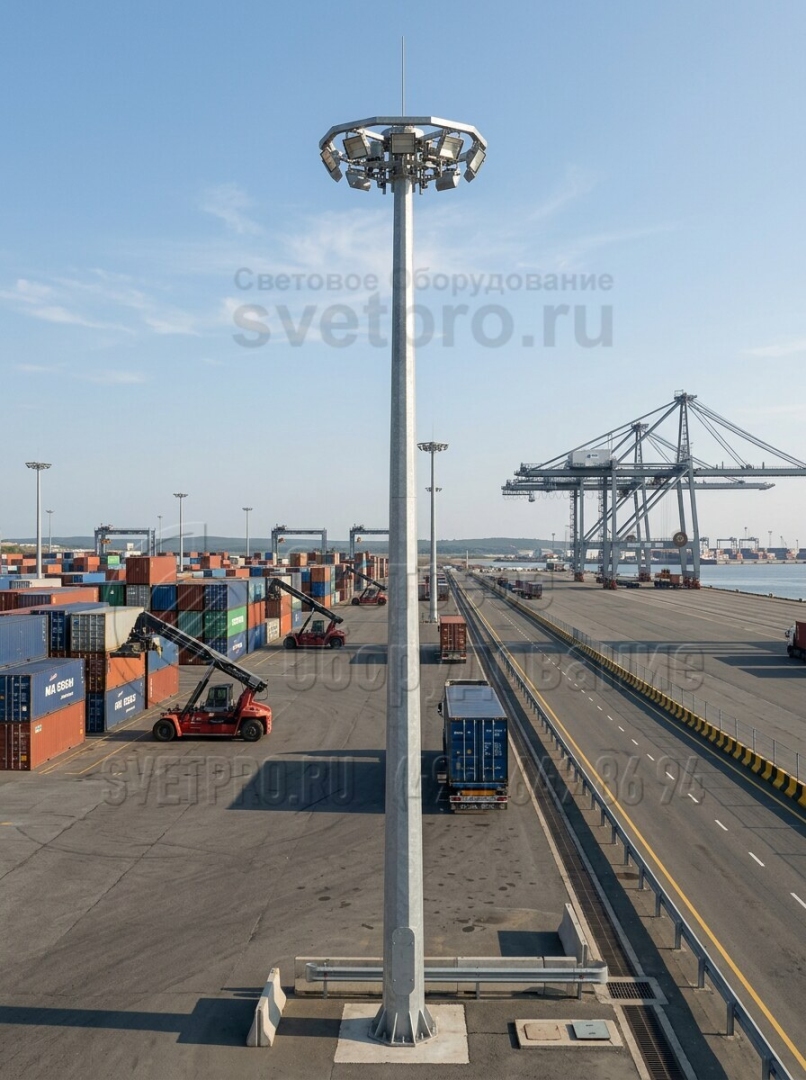

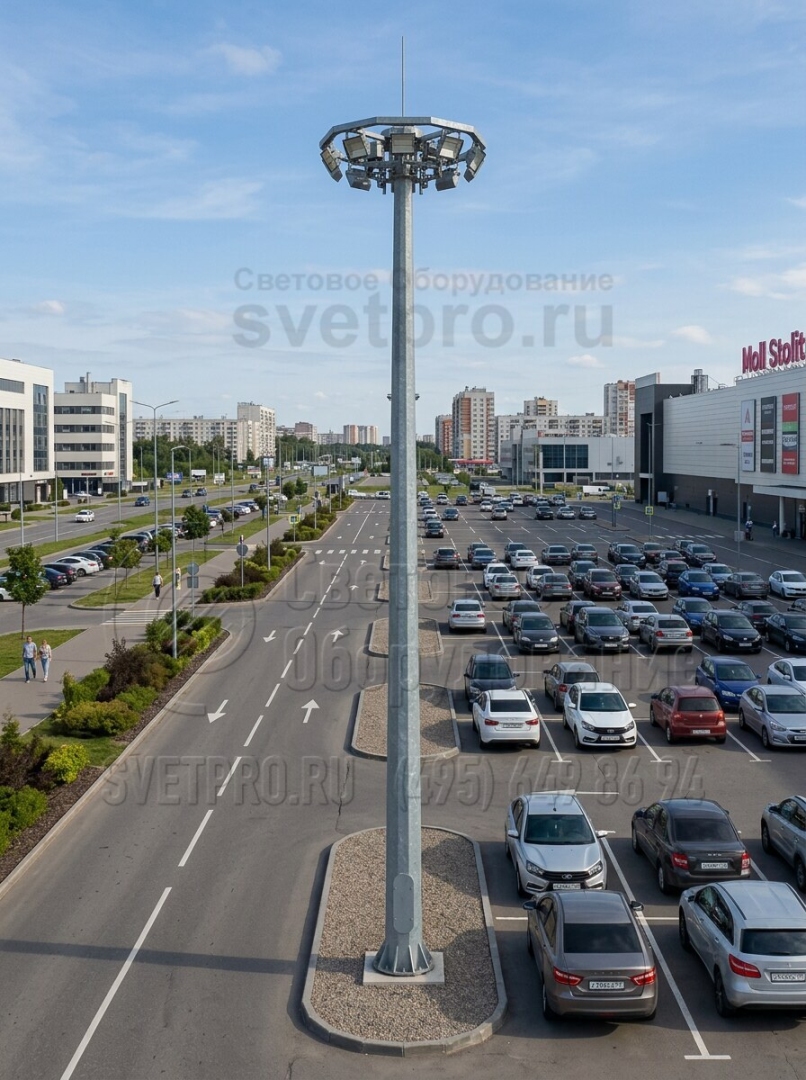

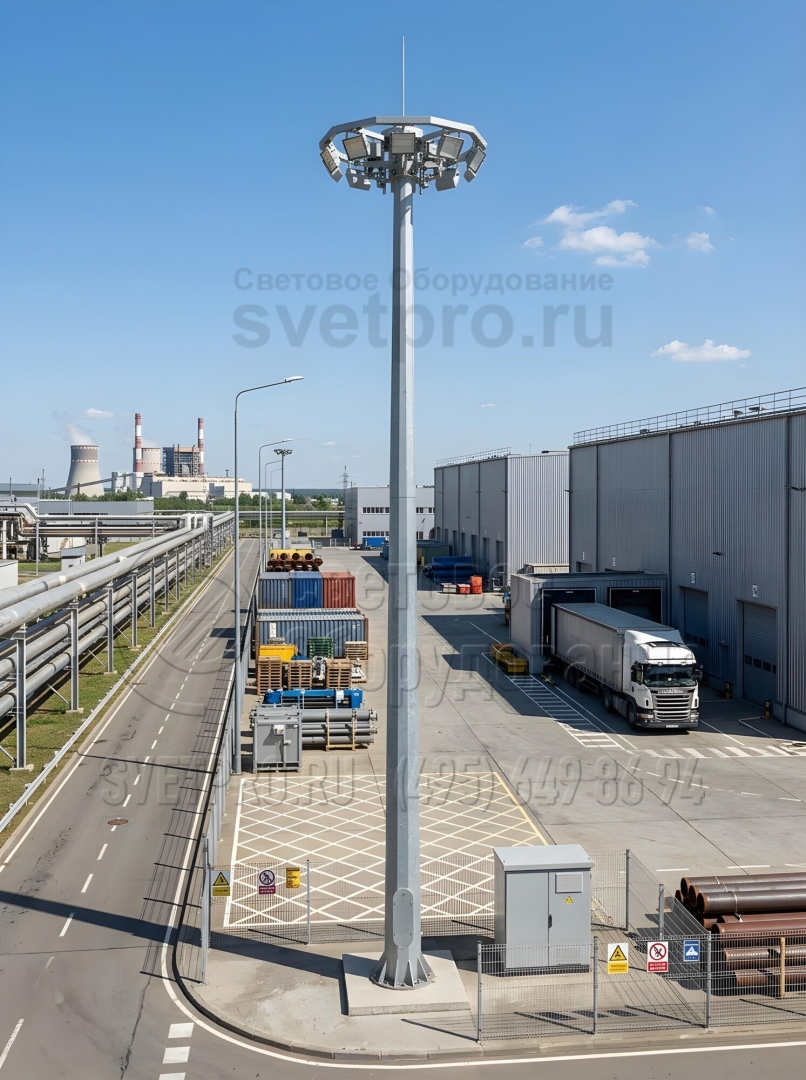

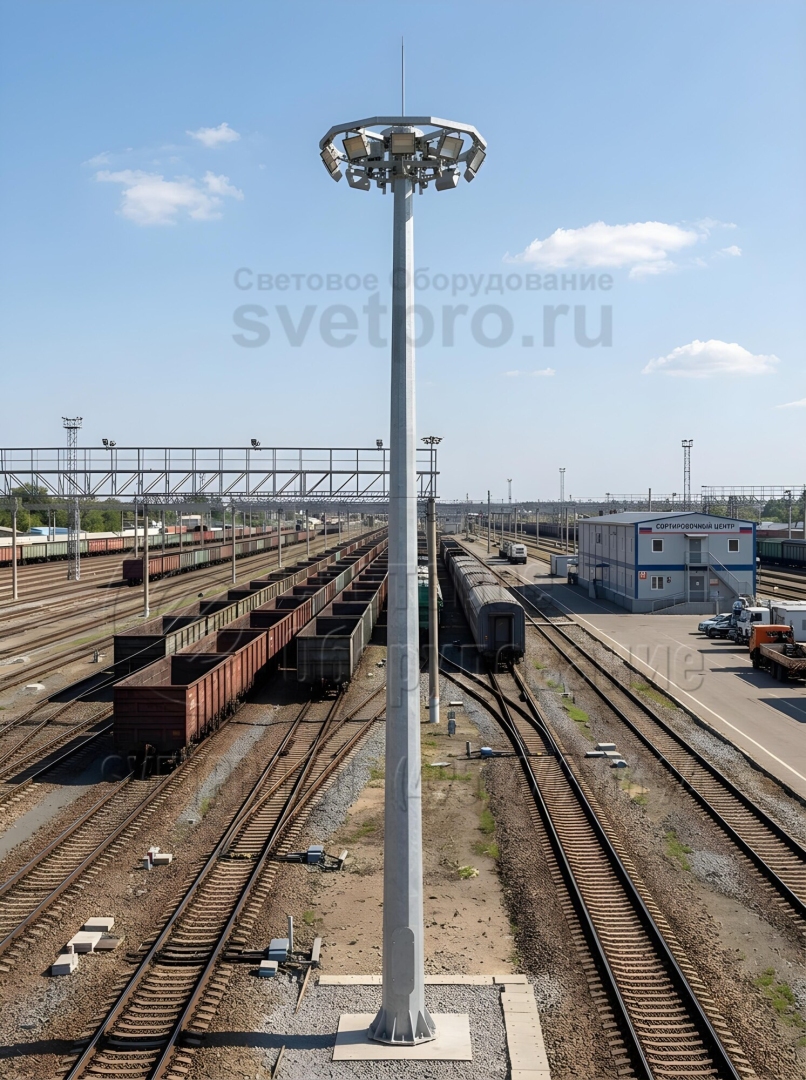

фото с объектов
|
|
|
Фотогалерея
-
1. Установка мачт и центрование штатных фундаментных болтов необходимо производить с
помощью кондукторов, поставляемых в комплекте со шпильками. -

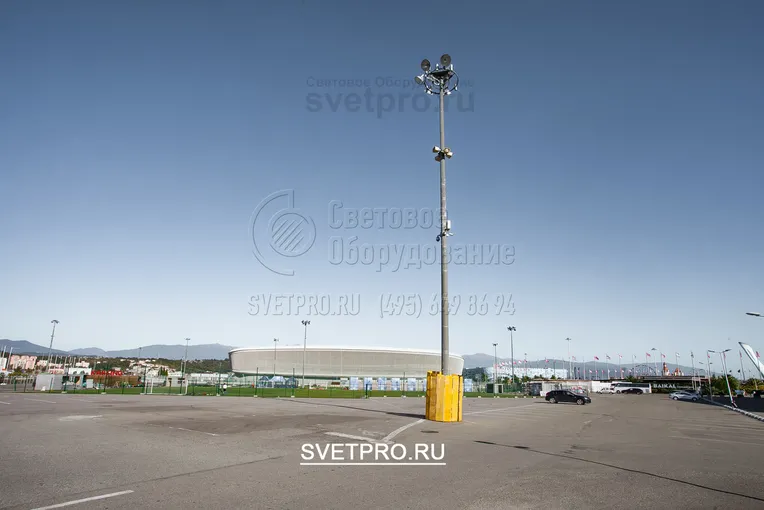

2. На мачте ВМО‐20 в нижней части ствола устанавливают стопорные кронштейны,
предназначенные для установки мобильной рамы в нижнем положении во время
обслуживания прожекторов. -
3. Для обеспечения доступа к редуктору и электрощиту в нижней части ствола мачты
предусмотрен ревизионный люк. -
4. Мачта ВМО удобна в обслуживании осветительных приборов на высоте от уровня земли
1,5 м. -
5. Мачта ВМО‐20 предназначена для монтажа прожекторов на высоте 20 м и освещения
больших открытых пространств.
