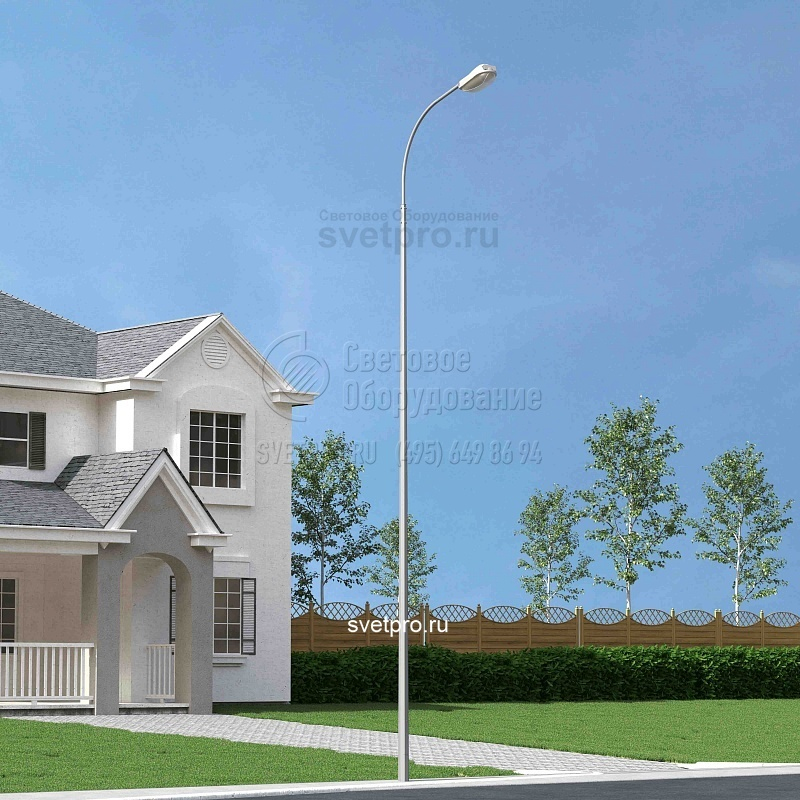

ОГКлп-10,0-12,0 Опоры граненые конические несиловые прямостоечные

Область применения:
  • для установки приборов освещения с подводом питания кабельной линией выполненной под землей
Назначение:
  • Опоры освещения
Высота: 10 м
Вес: 127 кг
Верхний диаметр: 75 мм
Нижний диаметр: 189 мм
Нагрузка на опору: менее 300 кг
Артикул производителя: ОГКлп-10,0-12,0

Производитель «Пересвет», Россия

Хорошая цена*: 26 619 руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

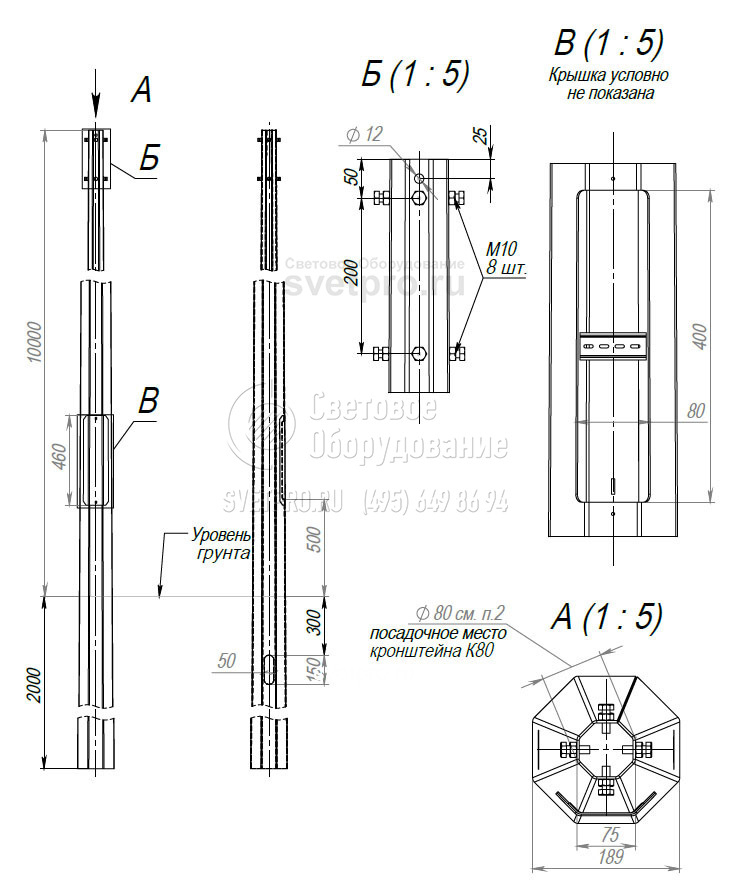

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

ТипЦенаН,
м
D1,
мм
D2,
мм
h,
м
Посадочное
место
кронштейна
Масса,
кг
Нагрузки на фундамент
М, т*мN, тQ, т
ОГКлп-10,0-12,0-ц26 619 ₽ 10 189 75 2 К80 127 1,24 0,15 0,26
ОГКлп-10,0-12,0-ц+по26 619 ₽ 10 189 75 2 К80 127 1,24 0,15 0,26

H - высота
h - подземная часть
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковое окрашивание

ОПИСАНИЕ

ОГКп - опоры граненые конические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
