НФГ-9 Молниеотвод высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-9 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 190 мм |
| Вес: | 51/88 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

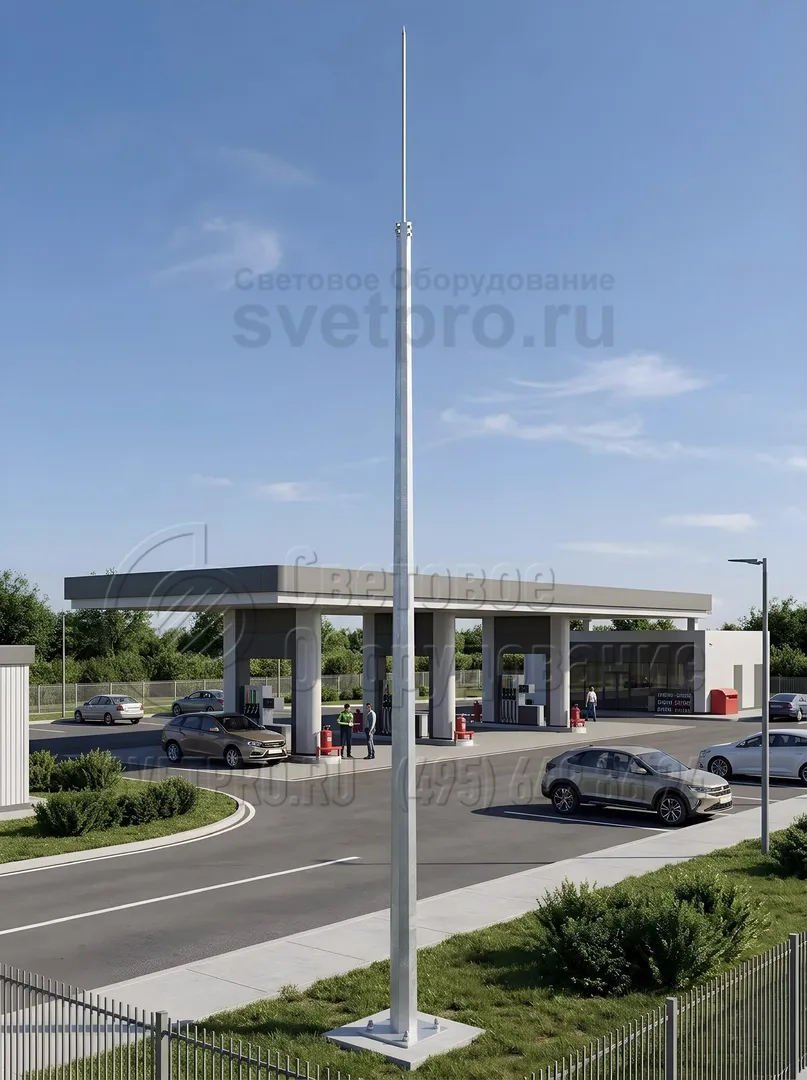

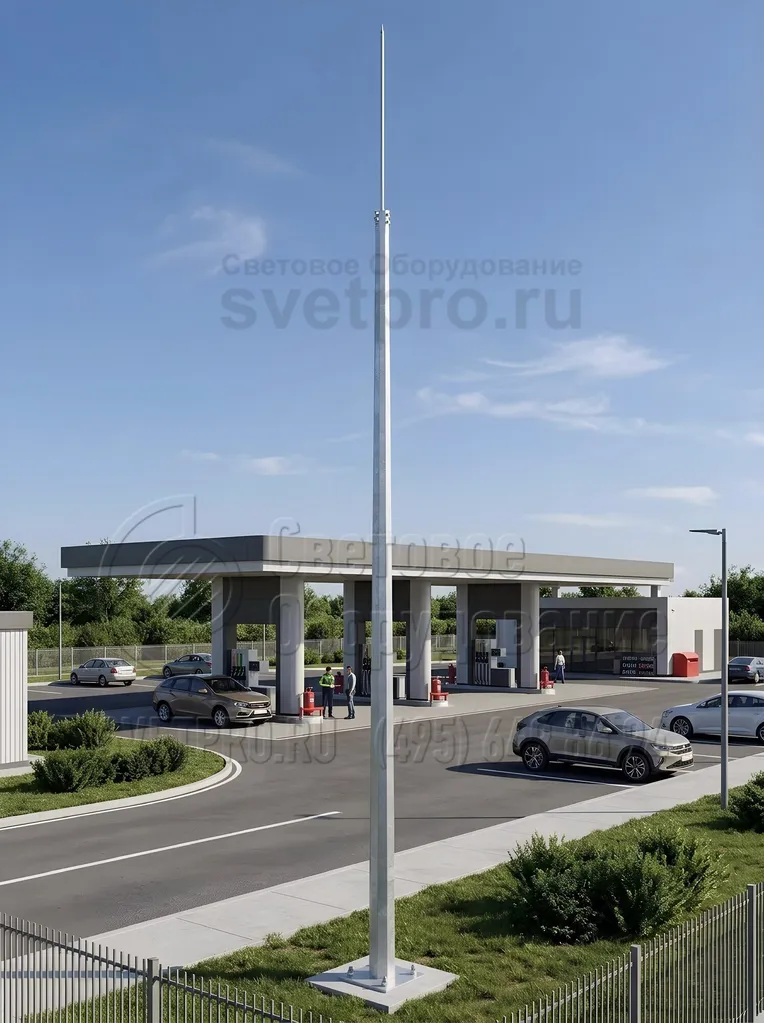

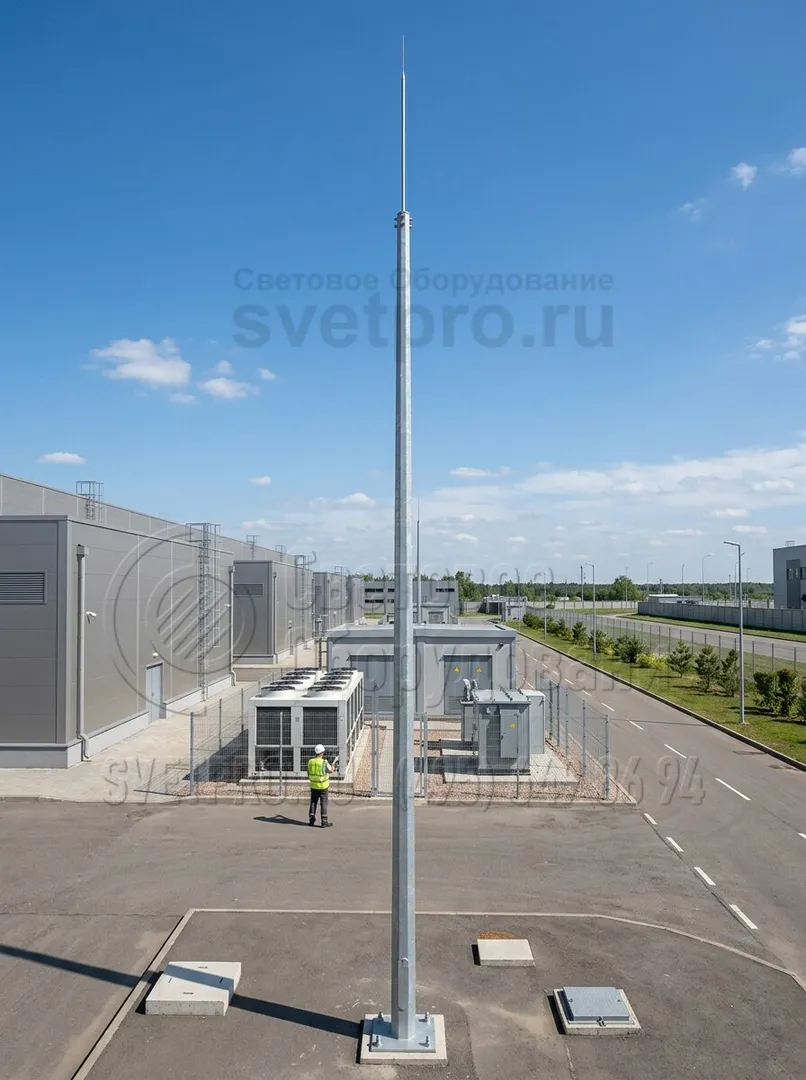

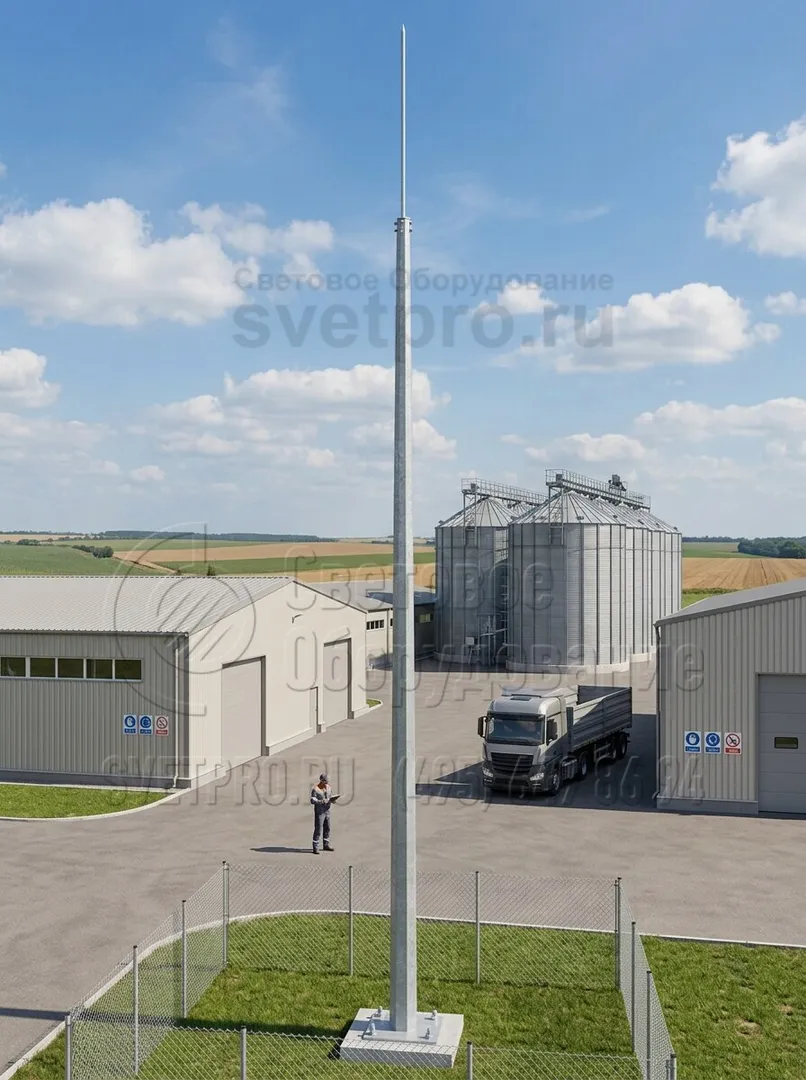

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|
| НФГ-5,0-З(4)-ц | ЗФ-16/4/К140-1,2-б | 51 | 9000 | 1200 | 4000 | 190 | 140 |
| НФГ-7,0-З(2)-ц | ЗФ-20/4/К230-1,5-б | 88 | 9000 | 1500 | 2000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ
НФГ-9 – молниеотвод на базе несиловой опоры, устанавливаемый для защиты различных объектов с прилегающими территориями от попадания молнии. Специализированная металлоконструкция востребована на АЗС и местах хранения ГСМ, а также на объектах, где ее установка является обязательной.

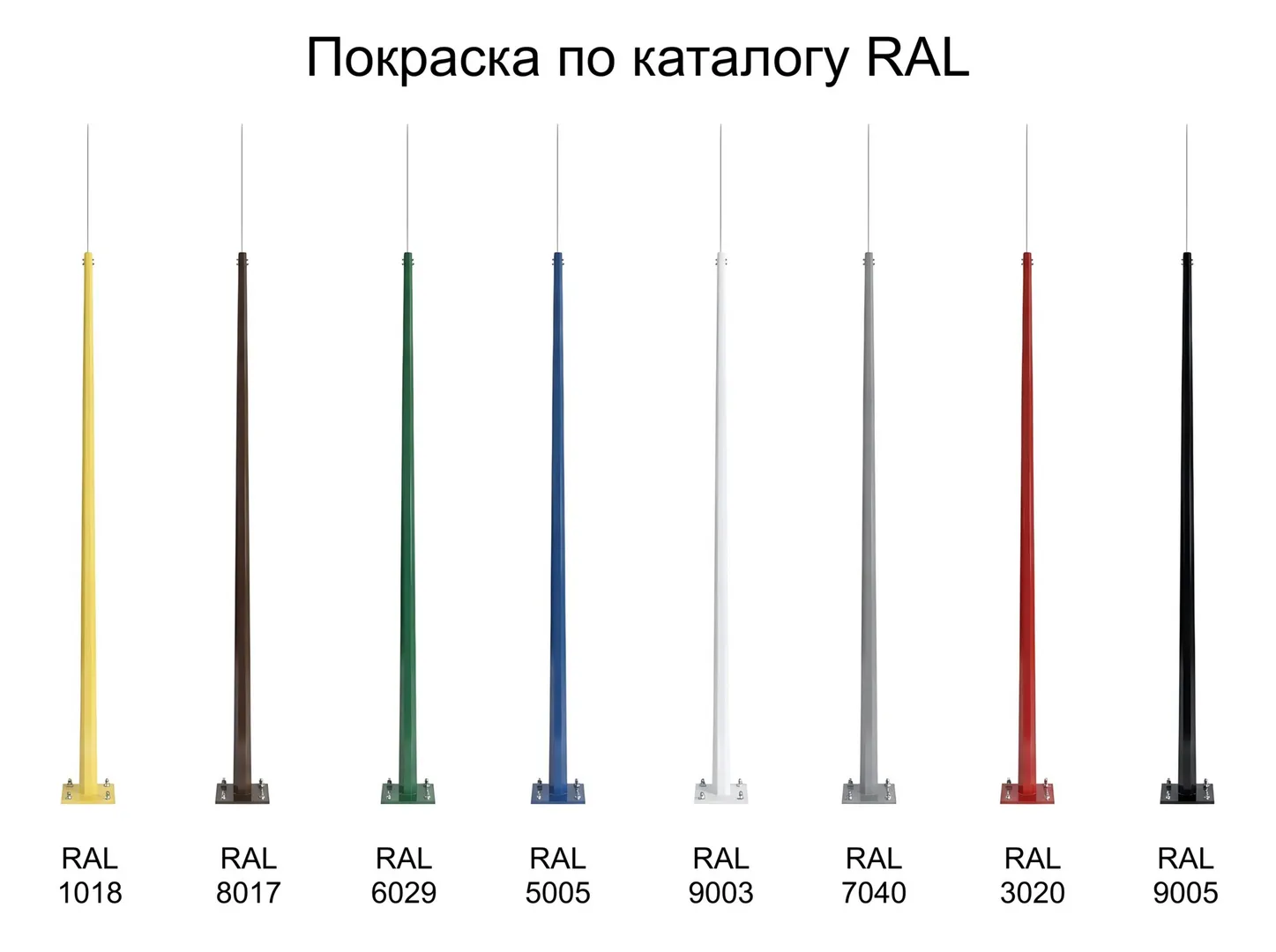

Молниеотвод представлен в виде шпиля и специальной надстройки, устанавливаемой на несиловую опору. Конструкция изготавливается из стального проката, сгибаемого для получения граненой поверхности. Молниеприемник выполняется из конструкционной стали с лучшим показателем электропроводности. Обе части конструкции защищены от коррозии и негативных внешних факторов обработкой горячим цинкованием. Наличие защитного покрытия увеличивает срок эксплуатации изделия до 30 лет. Дополнительно конструкция может окрашиваться в любой выбранный цвет по каталогу RAL.
Фотогалерея
-

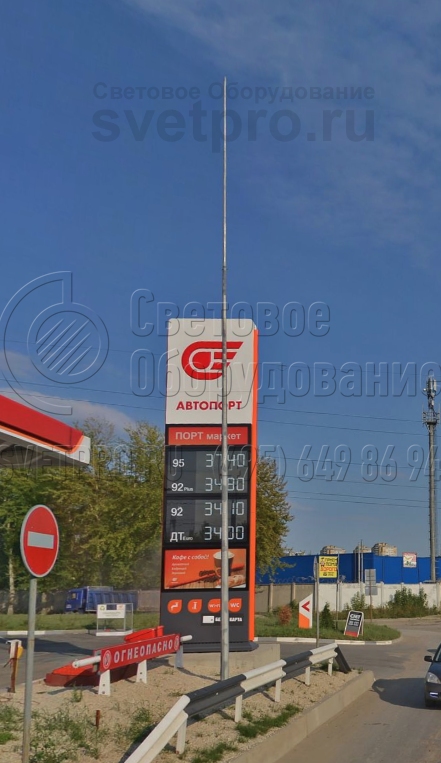

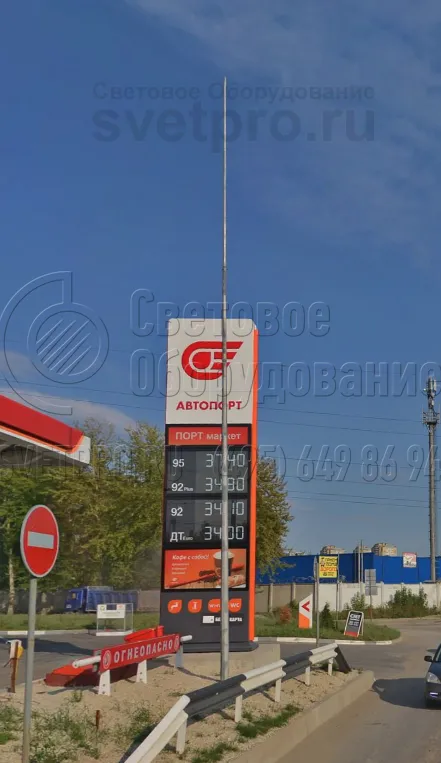

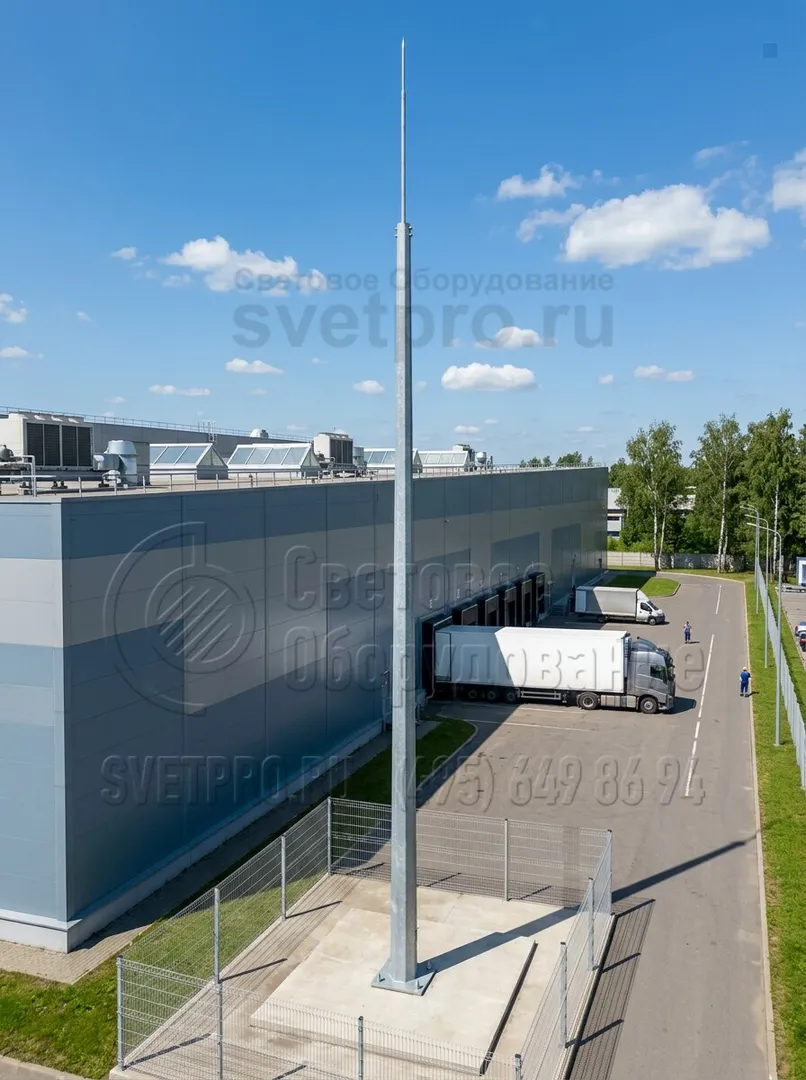

1. Молниеотвод, изображенный на фотографии, имеет высокую прочность. Корпус конструкции может выдержать большой вес от установленного в верхней части штыря молниеприемника. Поэтому на небольшой ствол можно установить достаточно длинный штырь и увеличить защищаемое пространство.
