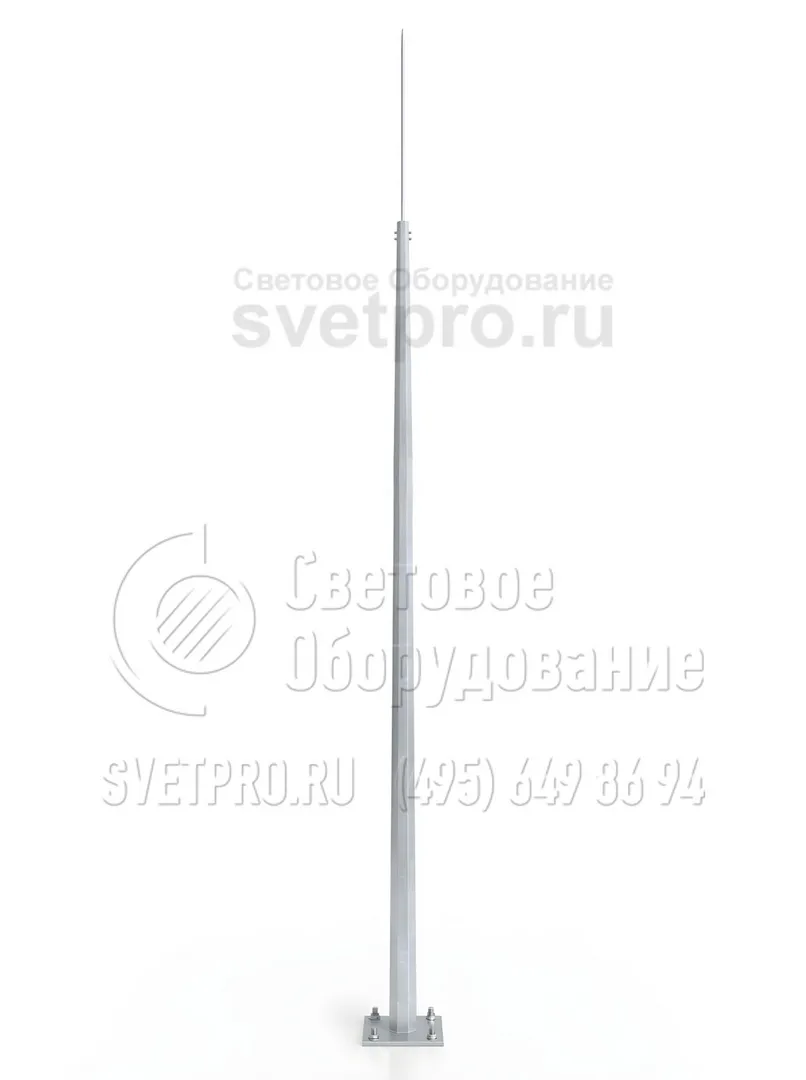

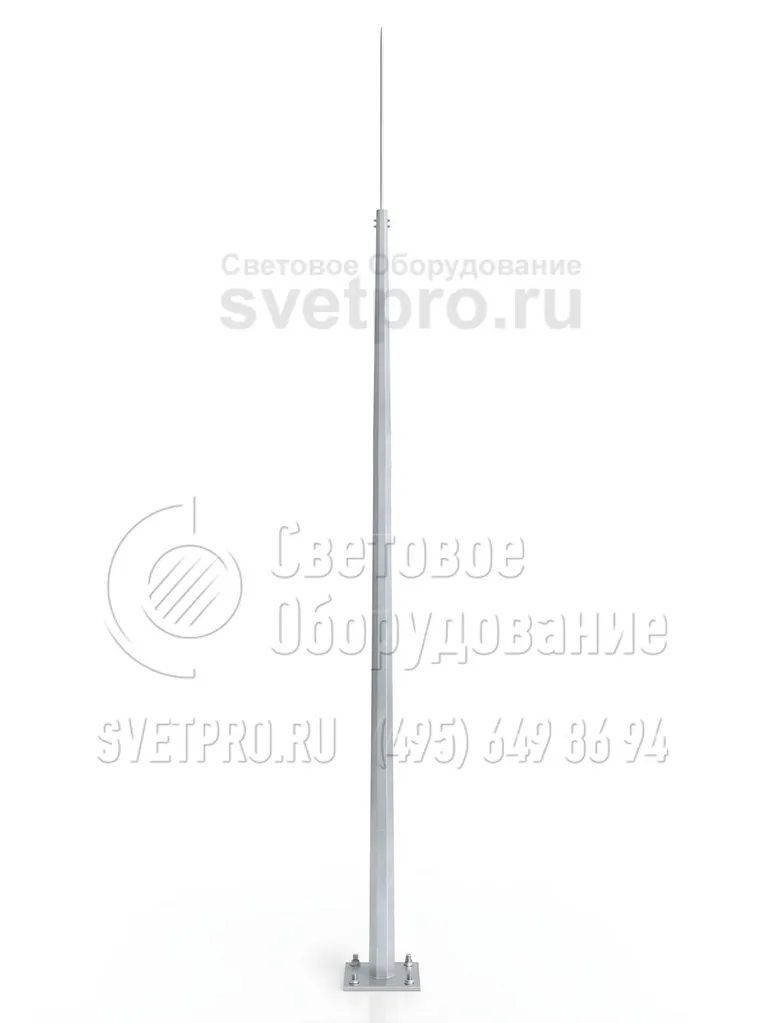

НФГ-16 Молниеотвод высота 16 метров
Область применения: |
|
Назначение: |
|

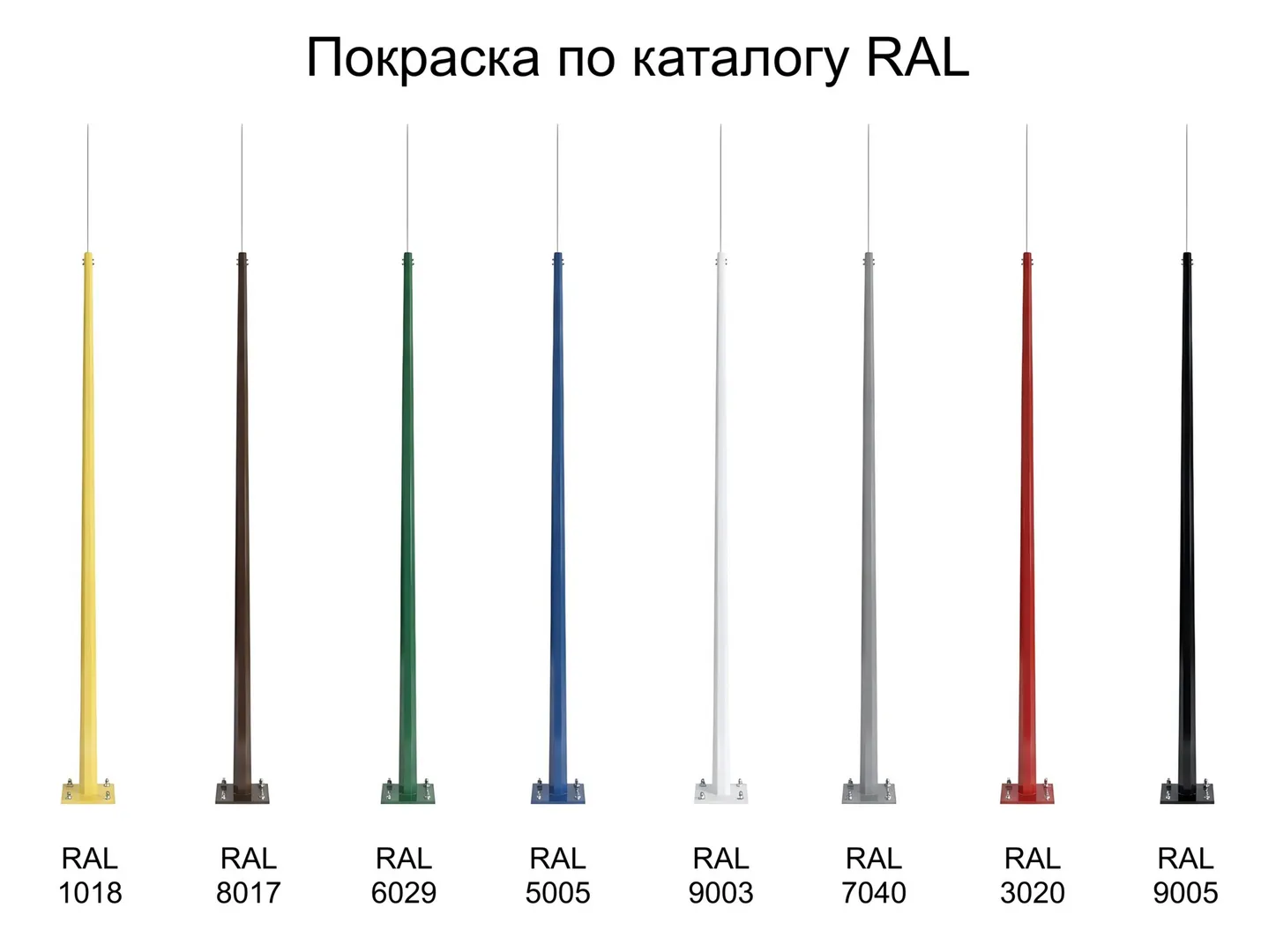

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
Артикул производителя: | НФГ-16 |
Материал: | Листовой металлопрокат |
Размер фланца: | 320 мм |
Вес: | 169/205 кг |
Высота: | 16 м |
Форма опоры: | Граненая |
как выбрать опору?

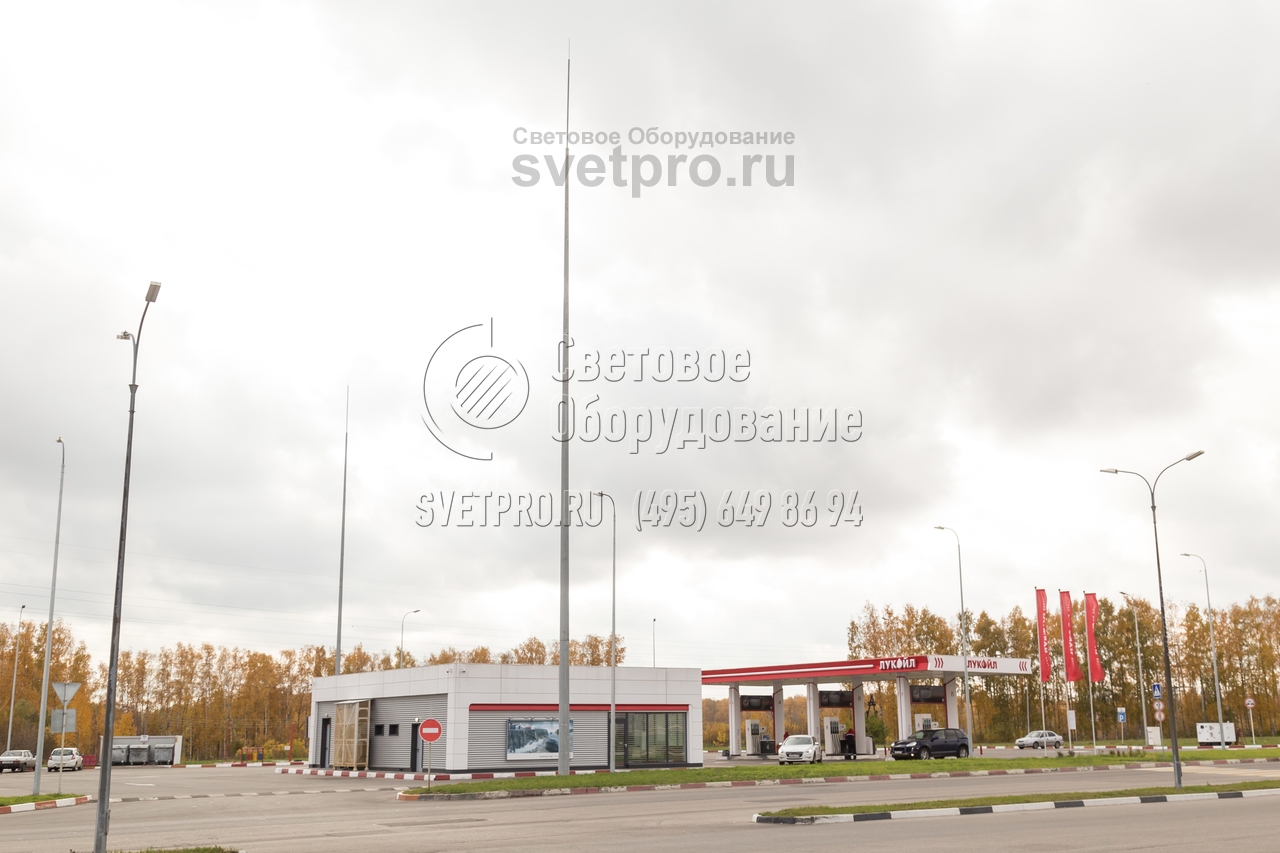

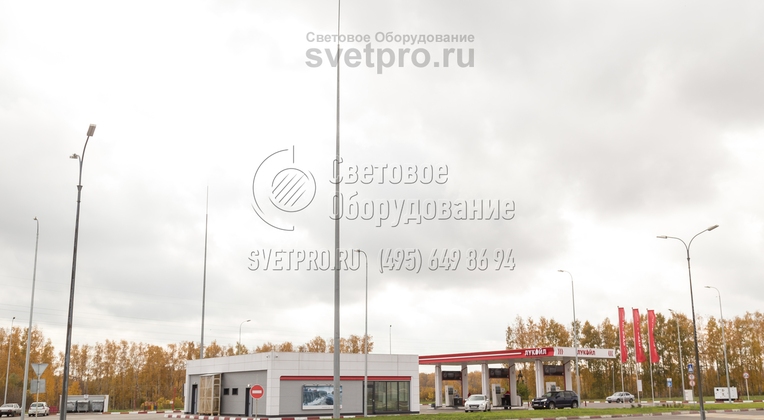

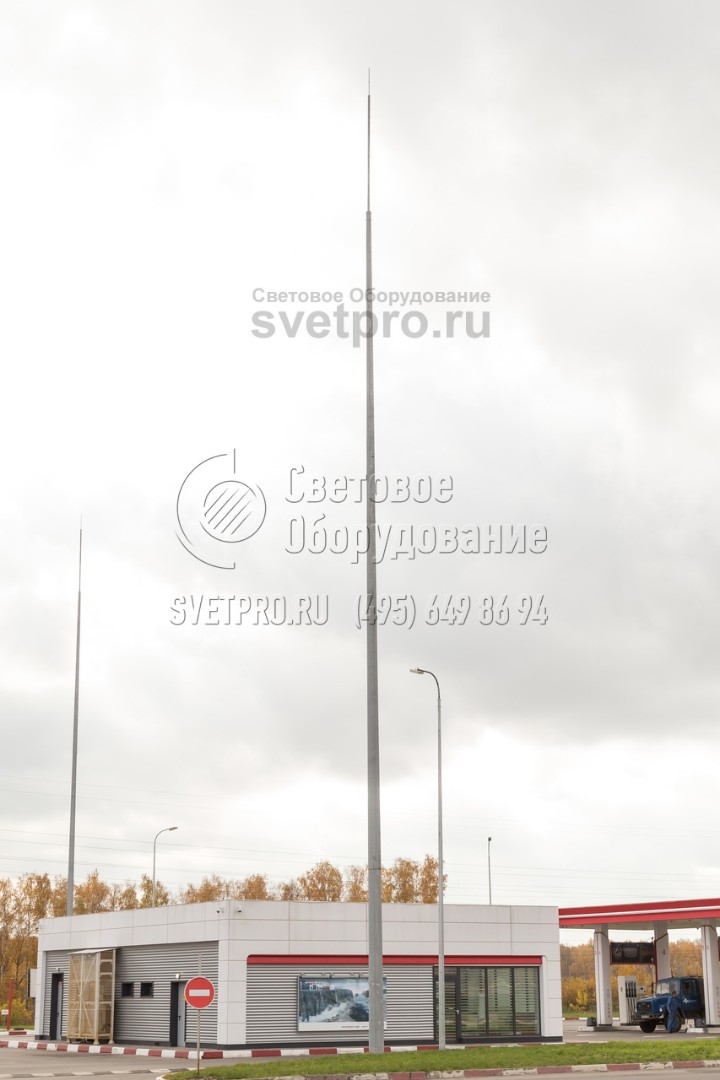

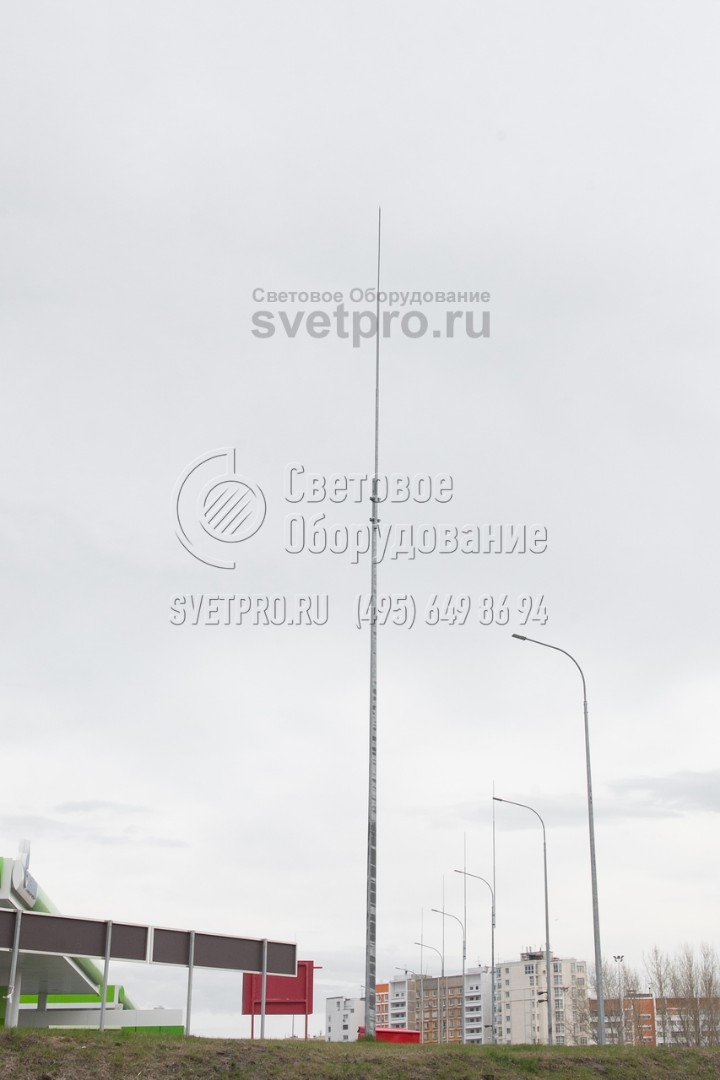

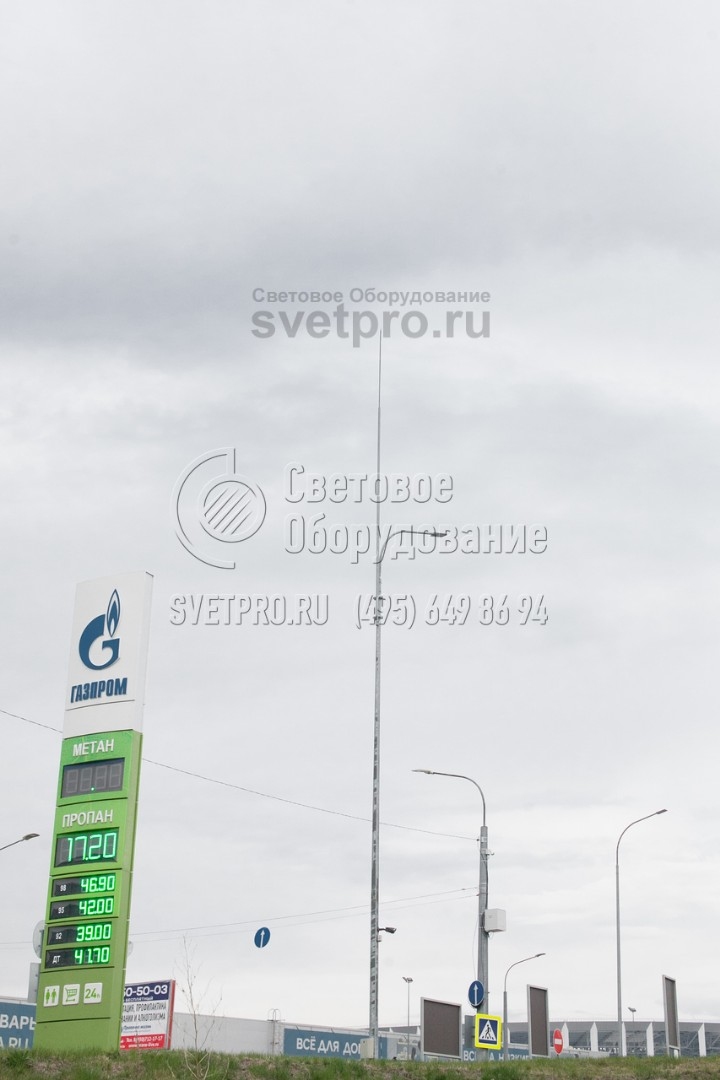

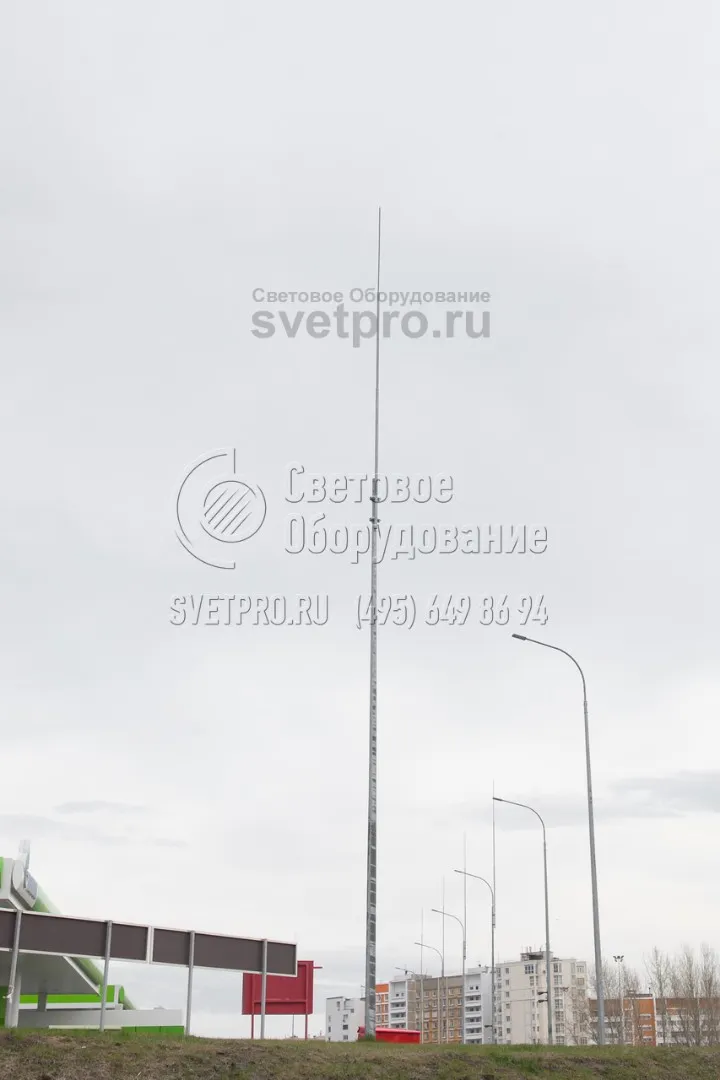

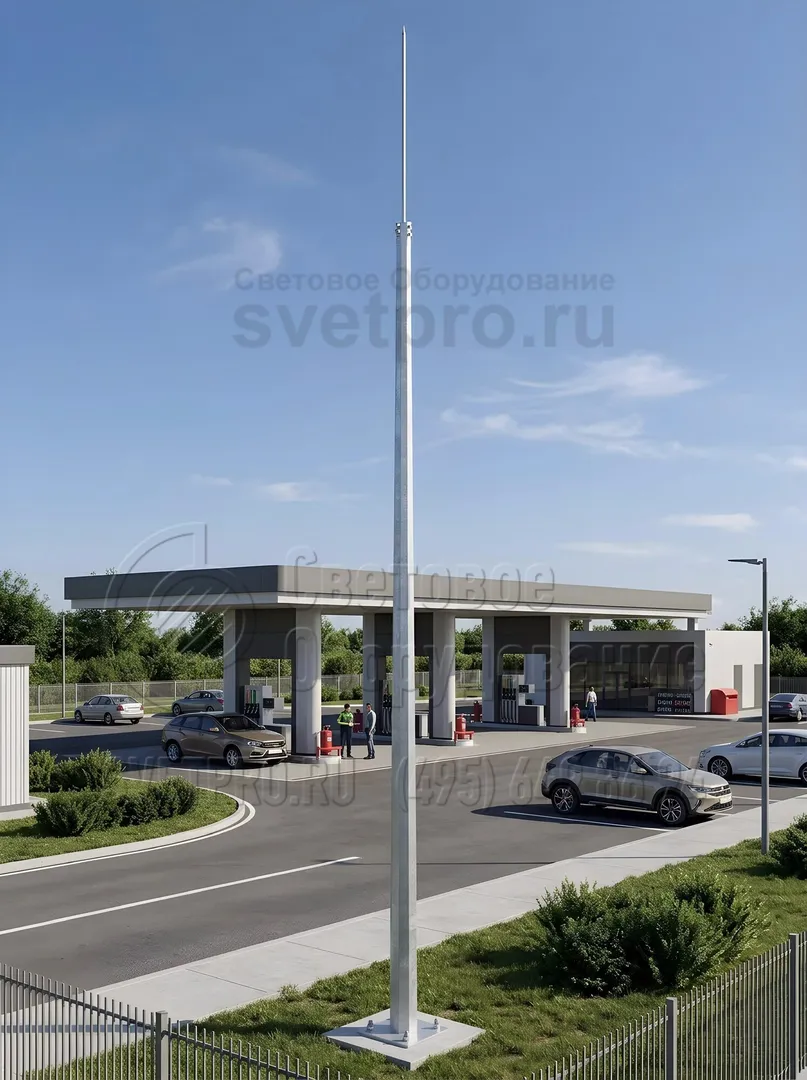

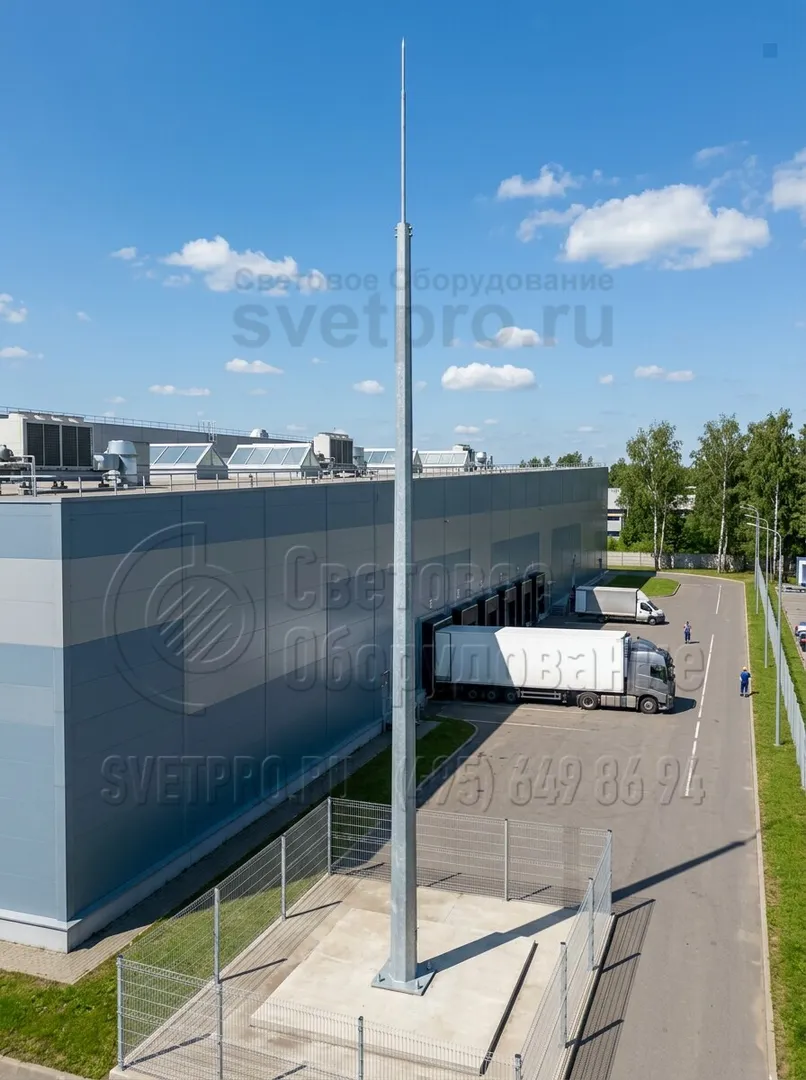

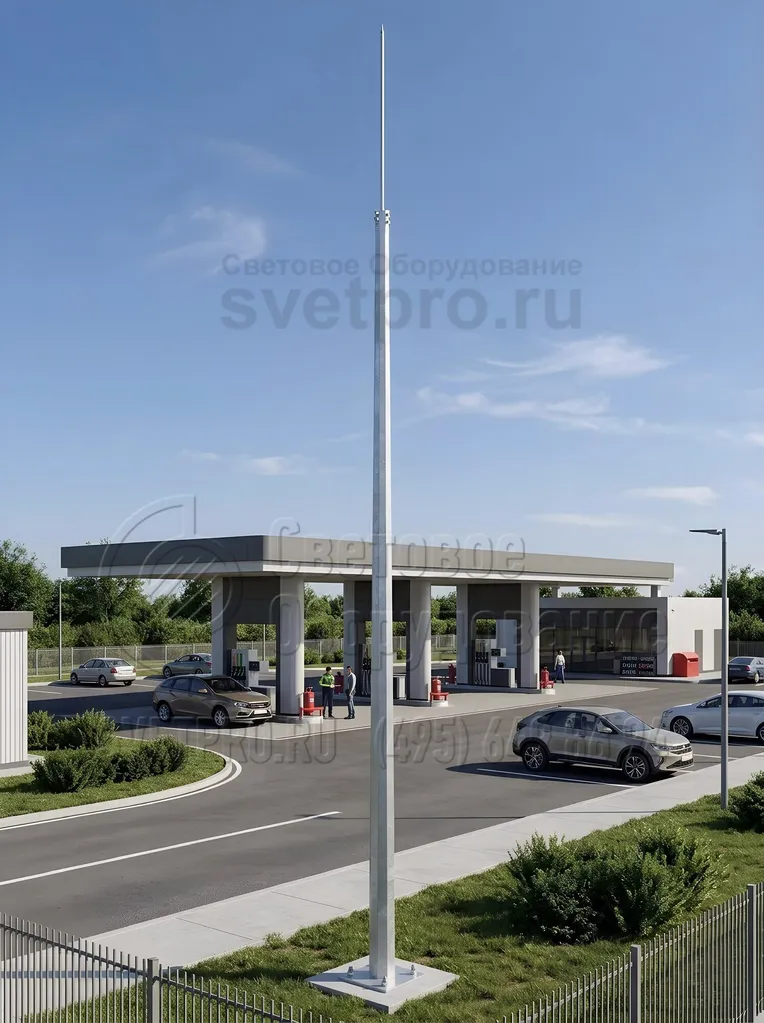

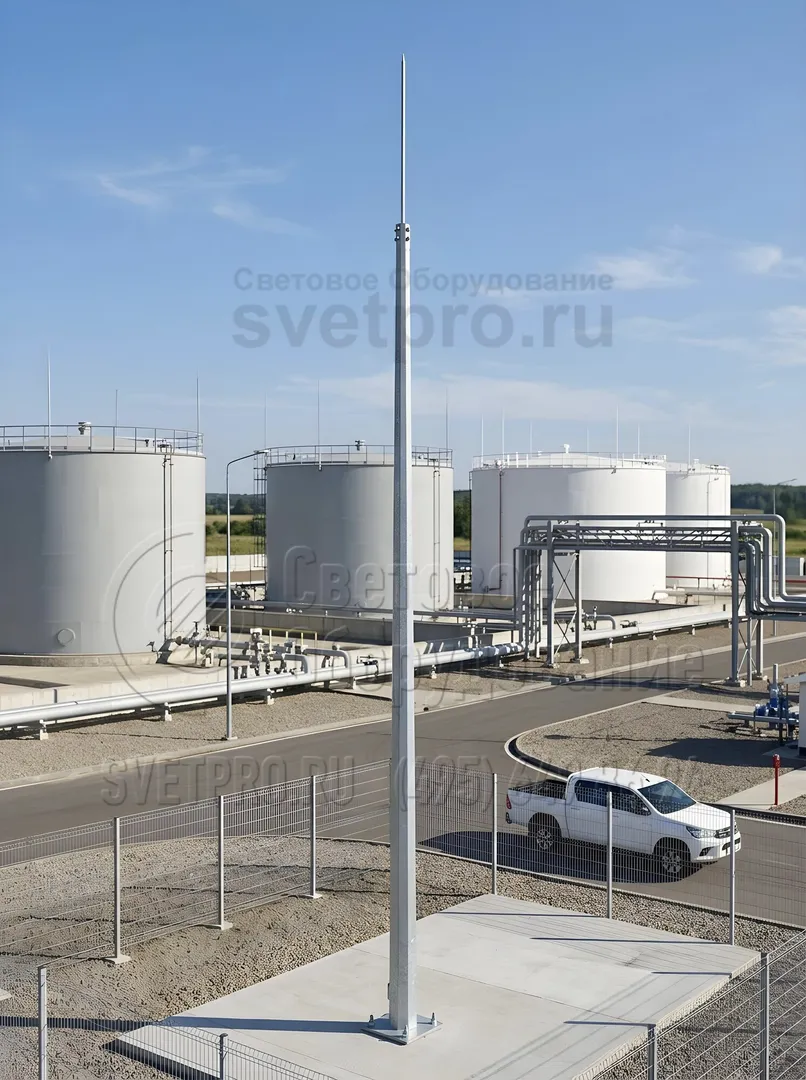

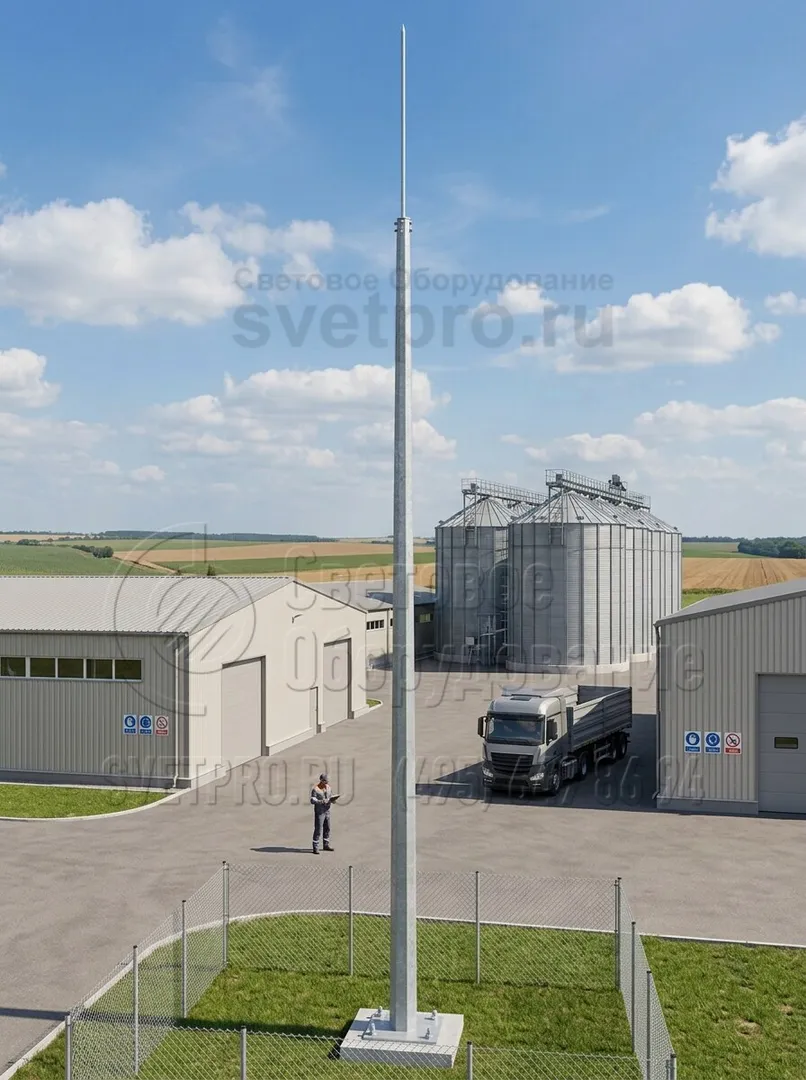

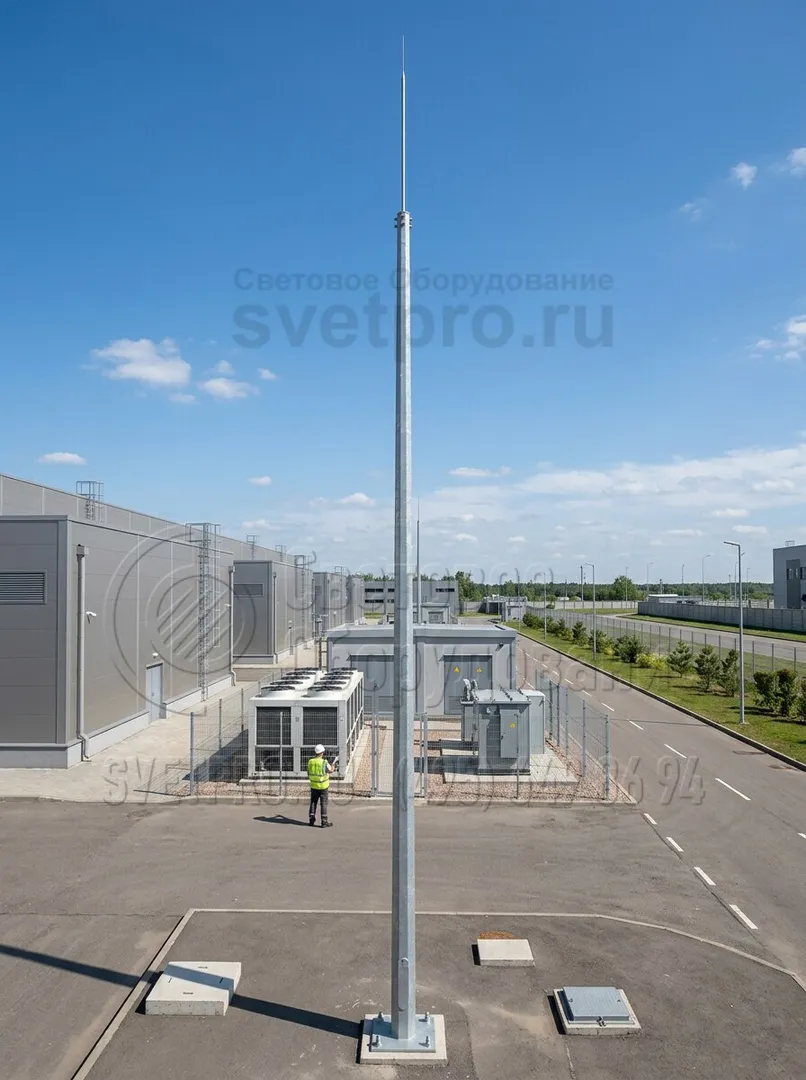

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|
НФГ-10,0-З(6)-ц | ЗФ-20/4/К230-2,0-б | 169 | 16000 | 2000 | 6000 | 320 | 230 |
НФГ-10,0(100)-З(6)-ц | ЗФ-24/4/К230-2,0-б | 205 | 16000 | 2000 | 6000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ
Металлический молниеотвод НФГ-16, конструкционно базирующийся на несиловой опоре, монтируется на отдельно расположенных постройках, производственных объектах, складах, заправках и т.д. Его основная сфера распространения – защита сооружений и окружающей их территории от поражения молнией. Ствол опоры включает в себя несколько секций, сам же молниеотвод выступает надставкой для основного столба.
Конструкция изготавливается из разных типов стали: опорная часть выполняется из металлопроката, сгибаемого на станках для получения граненой поверхности, надставка молниеприемника выполнена из конструкционной стали, лучше проводящей электричество. Все изделие подвергается оцинковке горячим методом, что создает на поверхности опоры защитный слой, предотвращающий развитие коррозии и снижающий негативное действие внешних факторов. Такая защита увеличивает срок эксплуатации столбов до 30 лет.
Опора с молниеотводом устанавливается на бетонное основание с находящимся внутри закладным элементом.
