НФГ-12 Молниеотвод высота 12 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-12 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Вес: | 100-184 кг |
| Высота: | 12 м |
| Форма опоры: | Граненая |
Хорошая цена*:
20 960 до 38 566
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|
| НФГ-7,0-З(5)-ц | 20 960 ₽ | ЗФ-20/4/К230-1,5-б | 100 | 12000 | 1500 | 5000 | 320 | 230 |
| НФГ-10,0-З(2)-ц | 31 021 ₽ | ЗФ-20/4/К230-2,0-б | 148 | 12000 | 2000 | 2000 | 320 | 230 |
| НФГ-10,0(100)-З(2)-ц | 38 566 ₽ | ЗФ-24/4/К230-2,0-б | 184 | 12000 | 2000 | 2000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ
Молниеотвод НФГ-12 – специализированная металлоконструкция, основное назначение которой заключается в защите жилых зданий, промышленных объектов, автозаправок и хранилищ ГСМ, а также прилегающих к ним территорий от ударов молний.

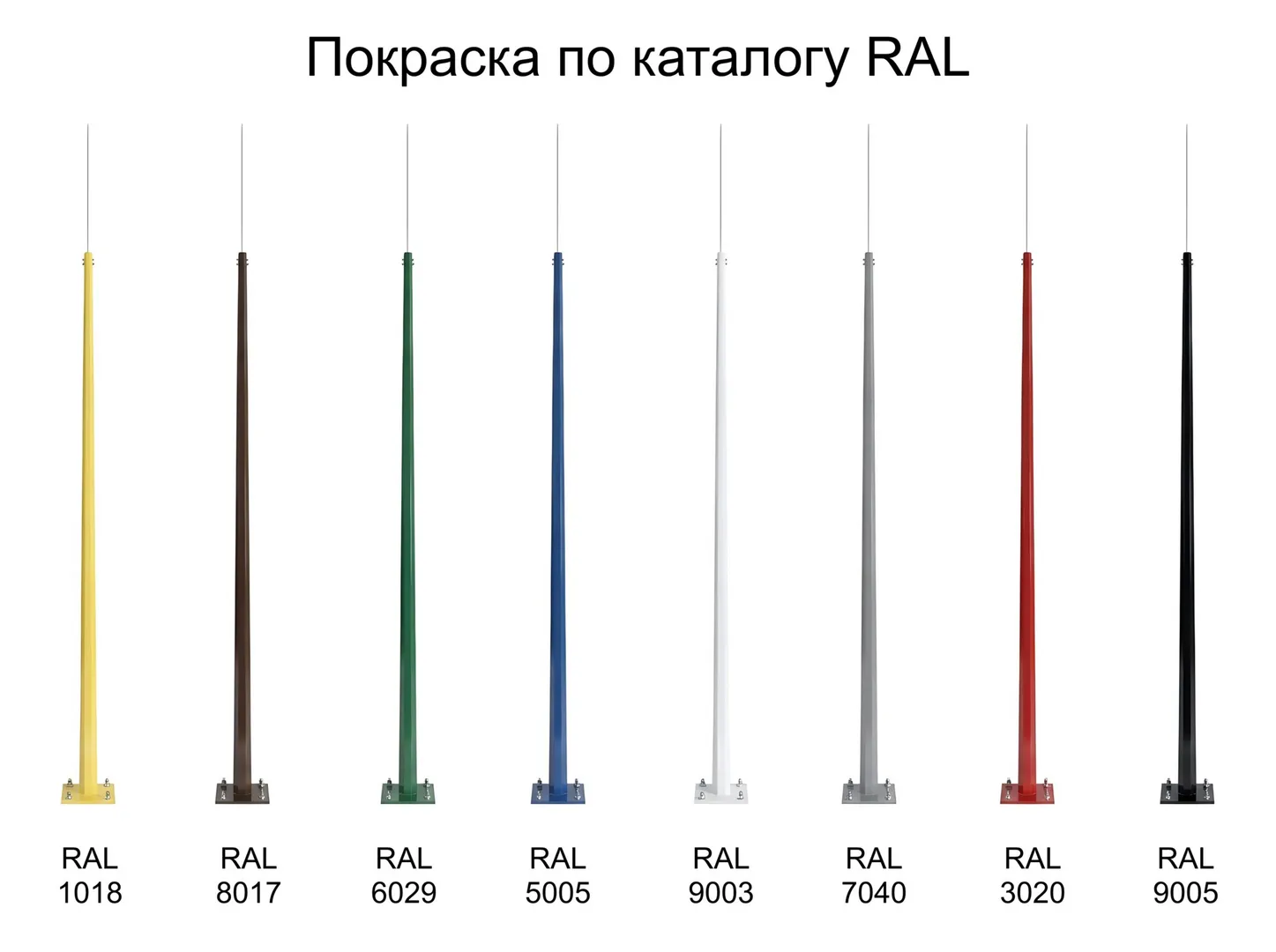

Молниеотвод устанавливается на несиловой опоре, образующей в поперечнике многогранник. Конструкция изготавливается из стального проката, для молниеприемника используется конструкционная сталь, лучше проводящая электричество. Защита конструкции от влияния внешних факторов среды организуется с помощью оцинковки горячим методом. Защитное покрытие предотвращает развитие коррозии и увеличивает срок службы опоры до 30 лет. Дополнительно изделие может окрашиваться в любой оттенок по каталогу RAL.
Монтаж молниеотвода выполняется на бетонное основание, внутри которого располагается закладной металлический элемент. Расчет параметров фундамента выполняется индивидуально и зависит от особенностей грунта и условий эксплуатации.
Фотогалерея
-

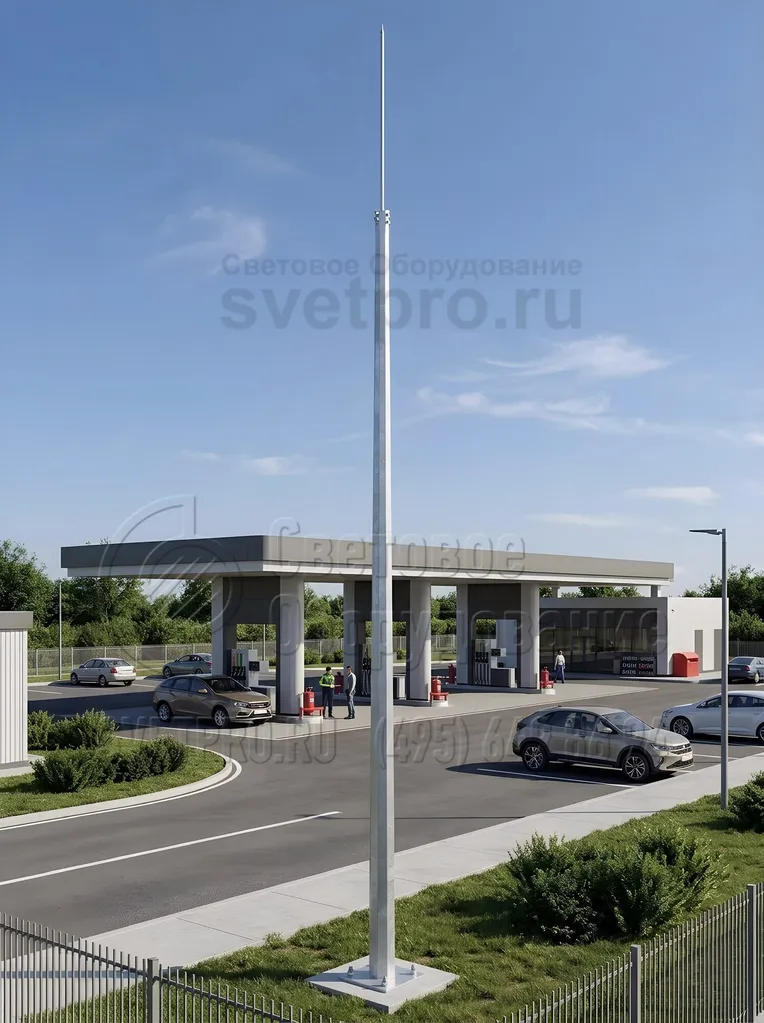

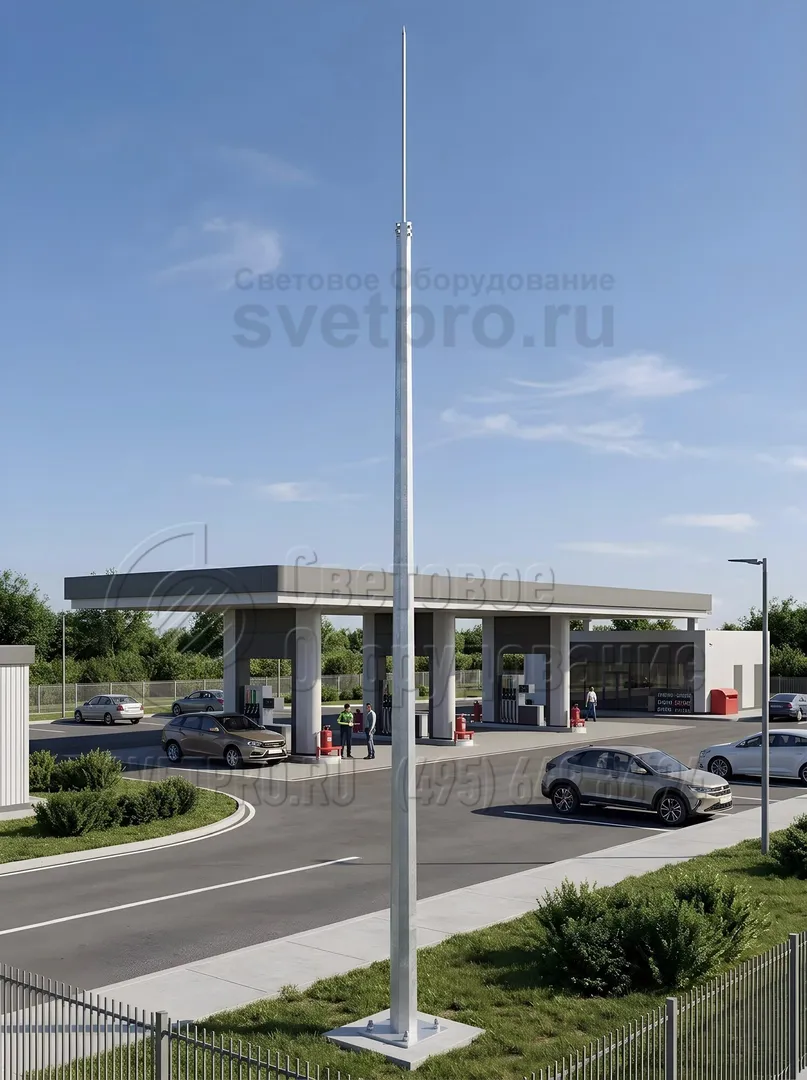

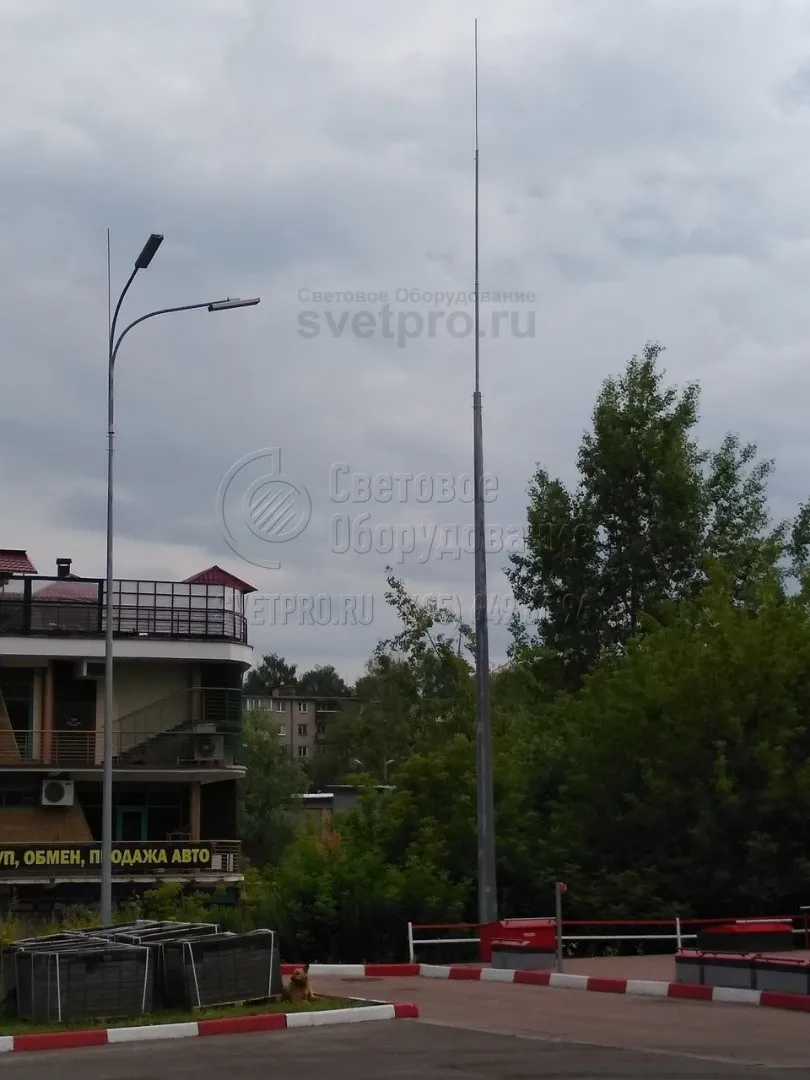

1. Представленный на изображении молниеотвод установлен на автомобильной заправочной станции в населенном пункте. В примере используется стальной штырь, который установлен на корпусе опоры с помощью накладных креплений. Возможен также вариант крепежа с помощью хвостового элемента.
-

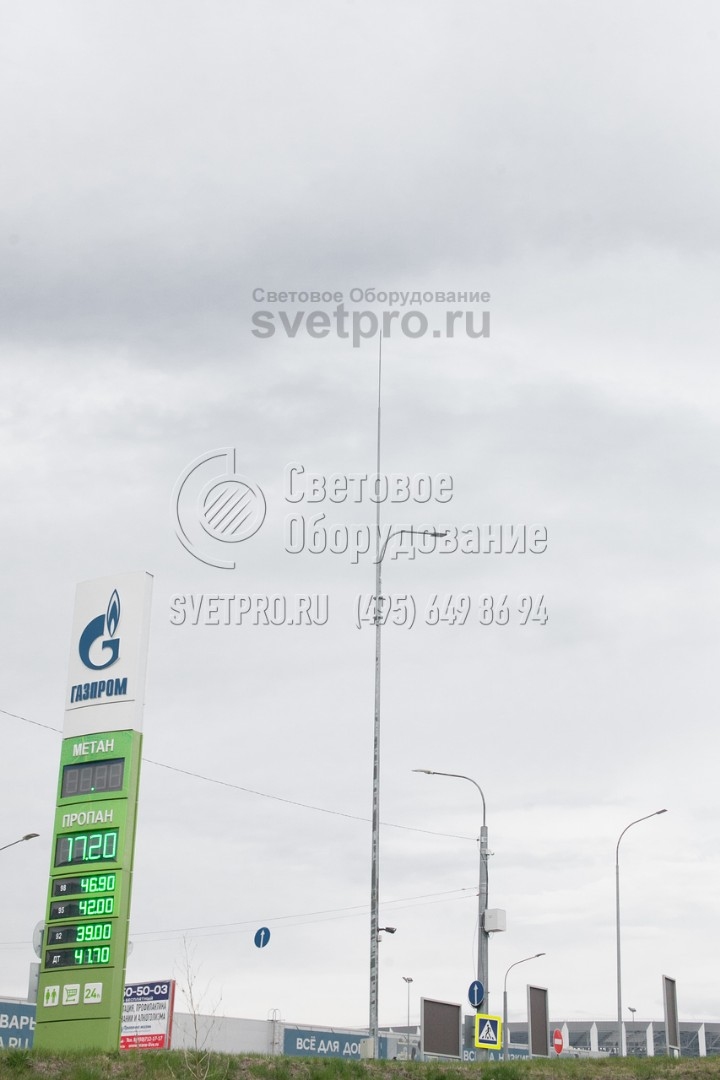

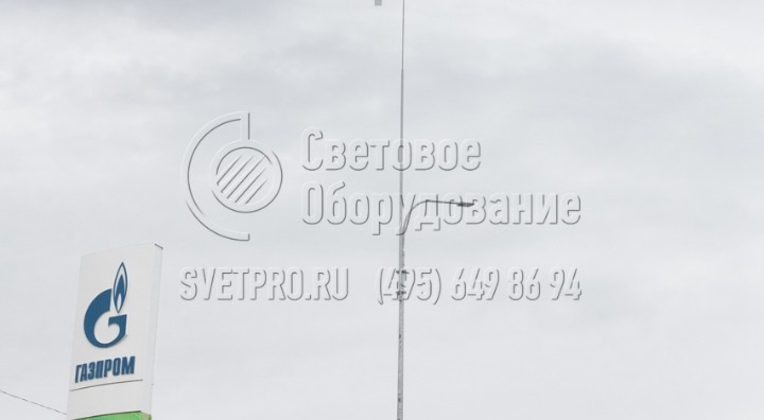

2. В варианте на изображении молниеотвод одновременно играет роль опоры, на которой установлен световой прибор для освещения автозаправочной стации. Штырь закреплен хвостовой частью внутри ствола, а светильник установлен с помощью накладных крепежных элементов прямо на корпус. -

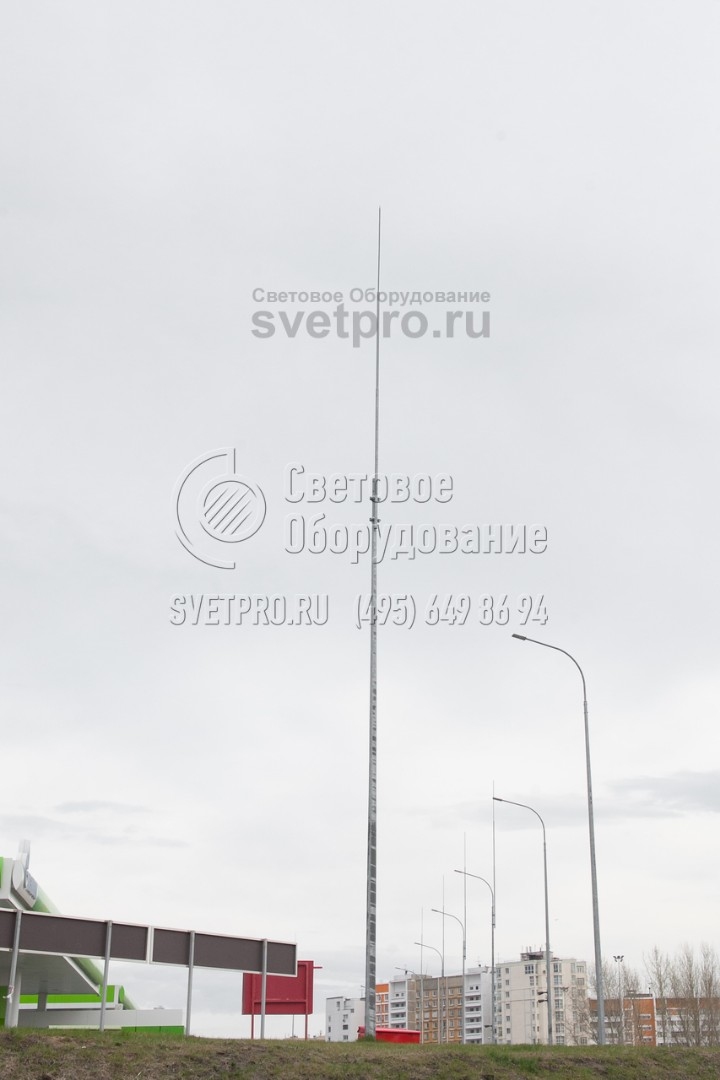

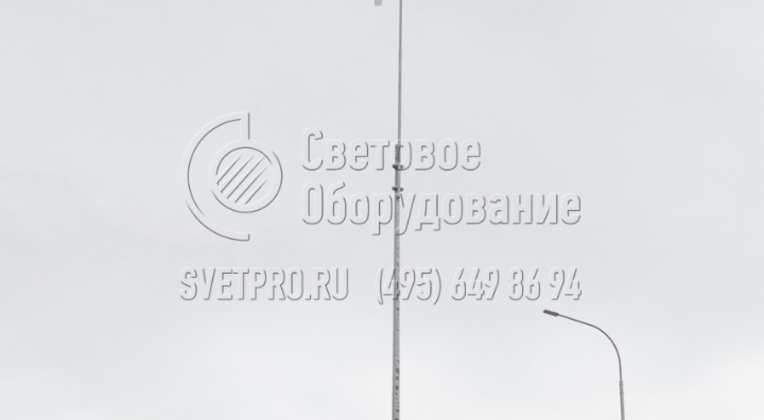

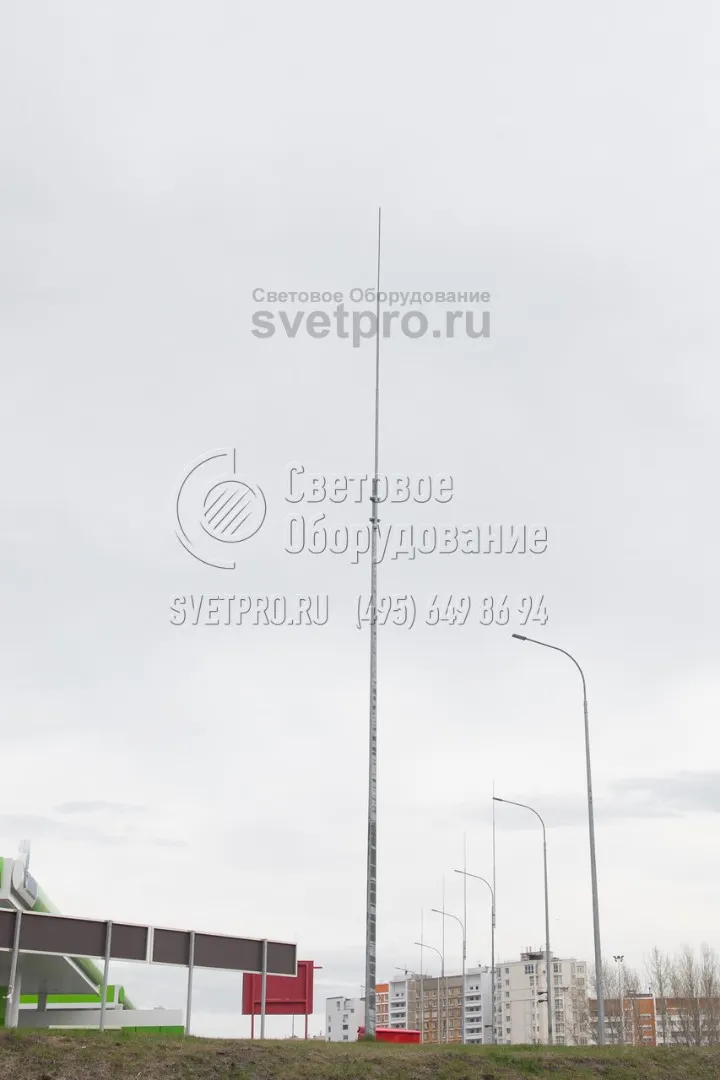

3. Молниеотвод, который применяется для защиты автозаправок и других подобных объектов, состоит из двух элементов. На типовой корпус с поперечником в виде многогранника прикручивается штырь. При его повреждении возможна замена верхнего элемента без повреждения корпуса опоры. -

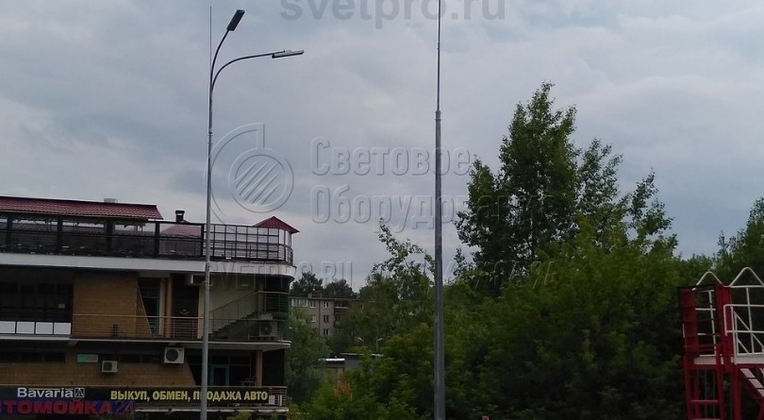

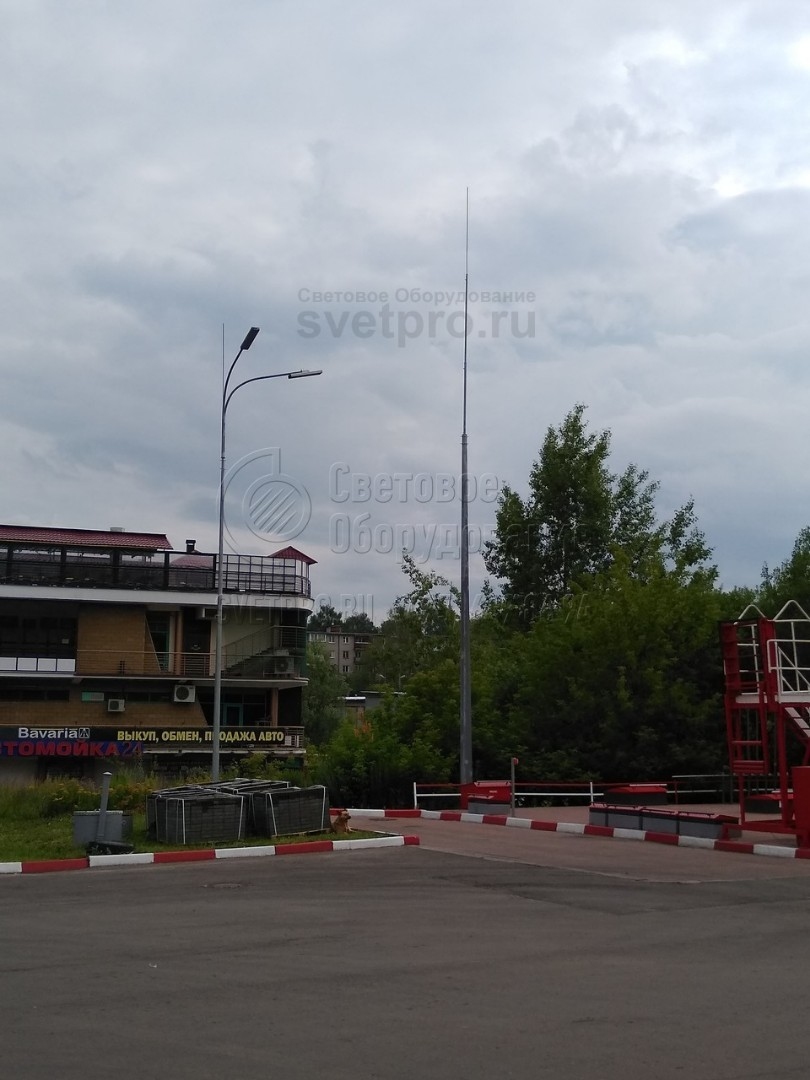

4. На этом изображении представлено два вида молниеотводов. Один выполнен по классической схеме и состоит из корпуса, на который прикручен штырь молниеприемника. Второй представляет собой комбинацию молниеотвода и опоры, на которой установлены два светодиодных светильника уличного освещения. -
5. В случае использования молниеотвода для целей освещения на верхушку устанавливается особый кронштейн. Он состоит из выносов для установки СП, а также штыря, который принимает удар молнии во время грозы. Возможны также варианты, когда штырь или консоли крепятся накладным способом.
