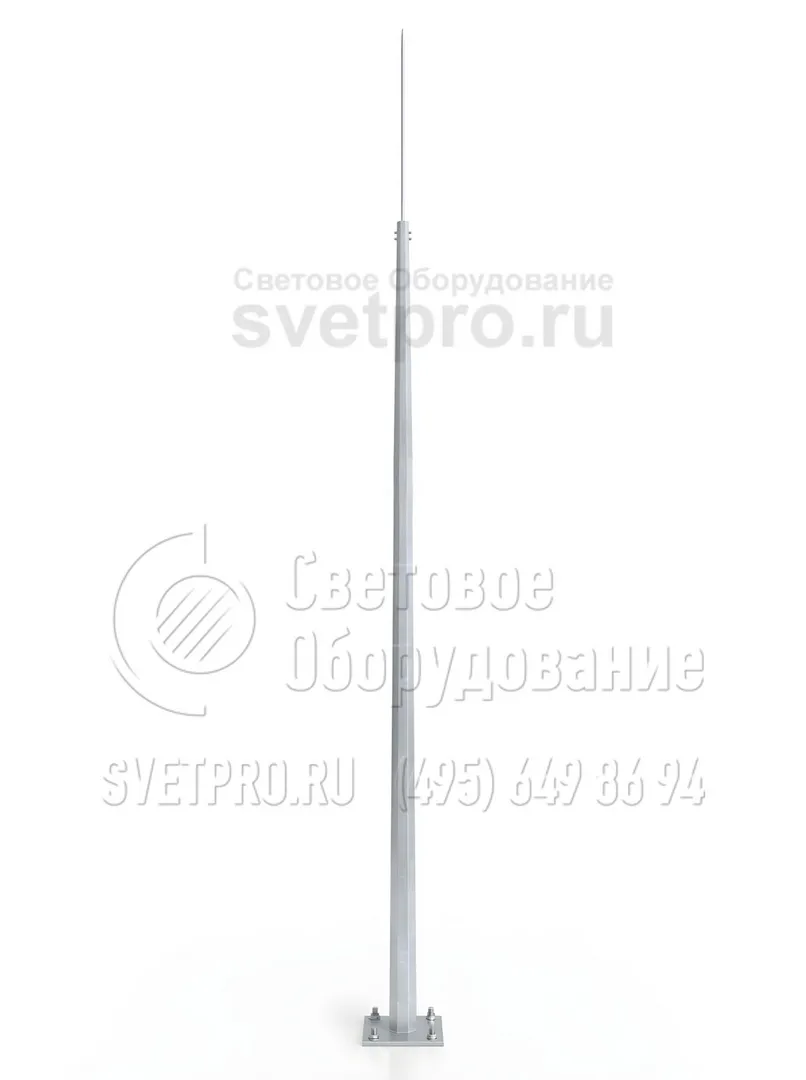

НФГ-11 Молниеотвод высота 11 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-11 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Вес: | 96 кг |
| Высота: | 11 м |
| Форма опоры: | Граненая |
Хорошая цена*:
20 122
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

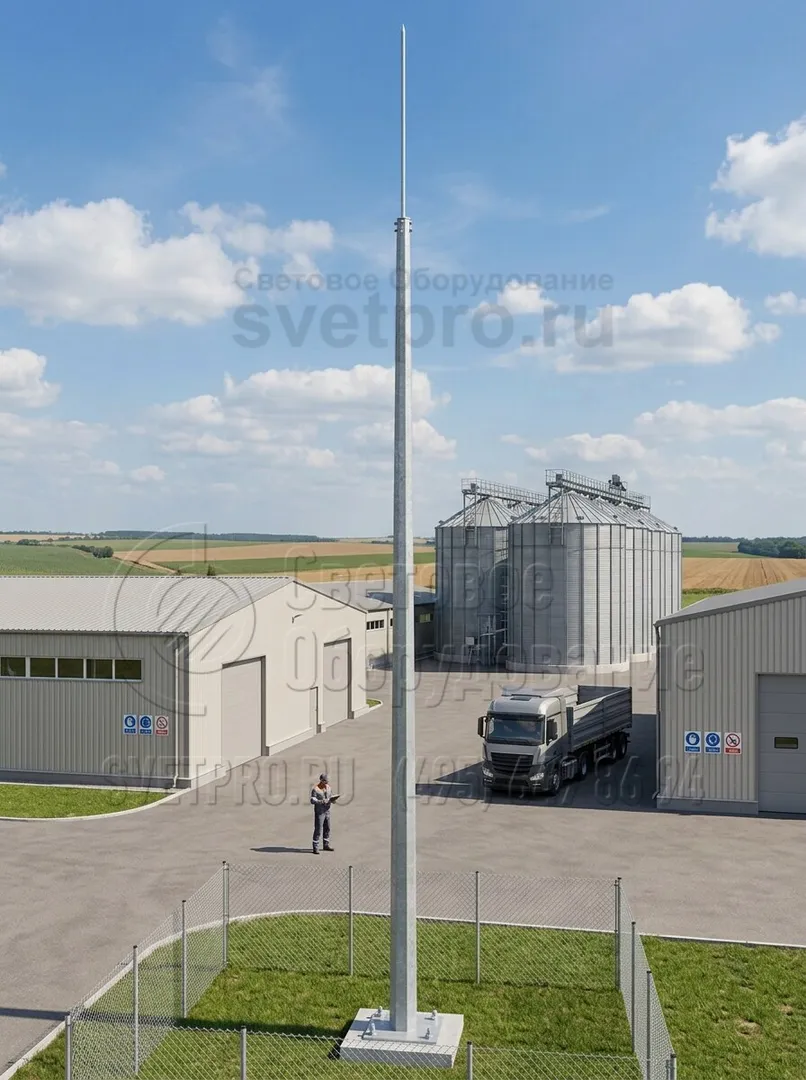

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|
| НФГ-7,0-З(4)-ц | 20 122 ₽ | ЗФ-20/4/К230-1,5-б | 96 | 11000 | 1500 | 4000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ
Молниеотвод НФГ-11 устанавливается на несиловую опору и представляет собой высотную специализированную металлоконструкцию, предназначенную для защиты зданий и отдельно стоящих построек, а также прилегающей к объектам территории от ударов молнии. Конструкция размещается на жилых домах, автозаправках, нефтебазах и промышленных объектах.

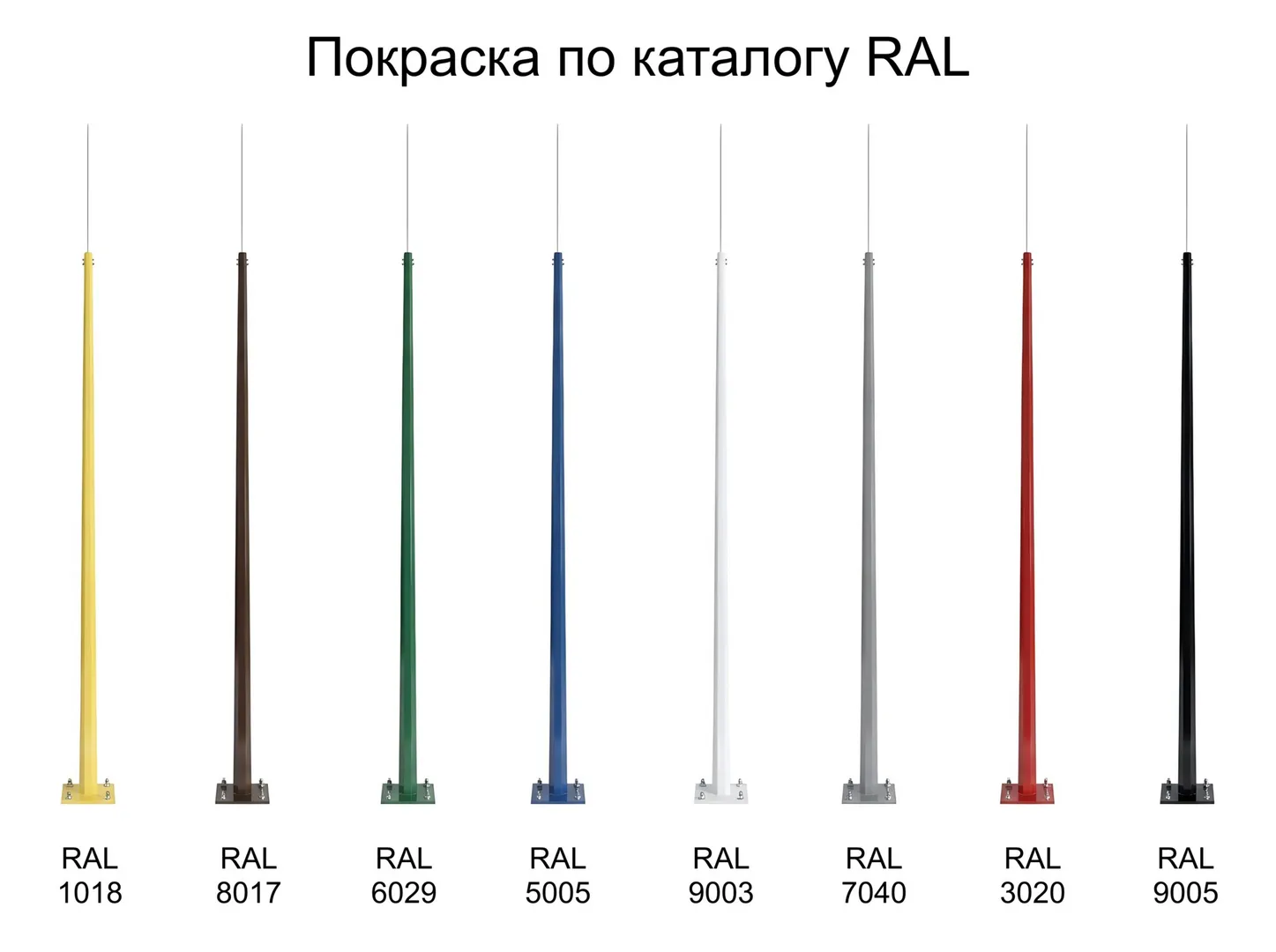

НФГ-11 размещается на несиловой опоре, представляющей собой металлический столб с граненой поверхностью, изготовленный из стального проката. Шпиль молниеприемника представлен отдельной надстройкой, изготовленной из конструкционной стали. Вся конструкция надежно защищена от внешнего влияния негативных факторов среды и развития коррозии обработкой горячим цинкованием. Благодаря покрытию опора способна прослужить до 30 лет. При необходимости конструкция может окрашиваться краской с выбором оттенка по каталогу RAL.
Монтаж опоры молниеотвода выполняется на бетонный фундамент с установленным внутри закладным элементом.
Фотогалерея
-

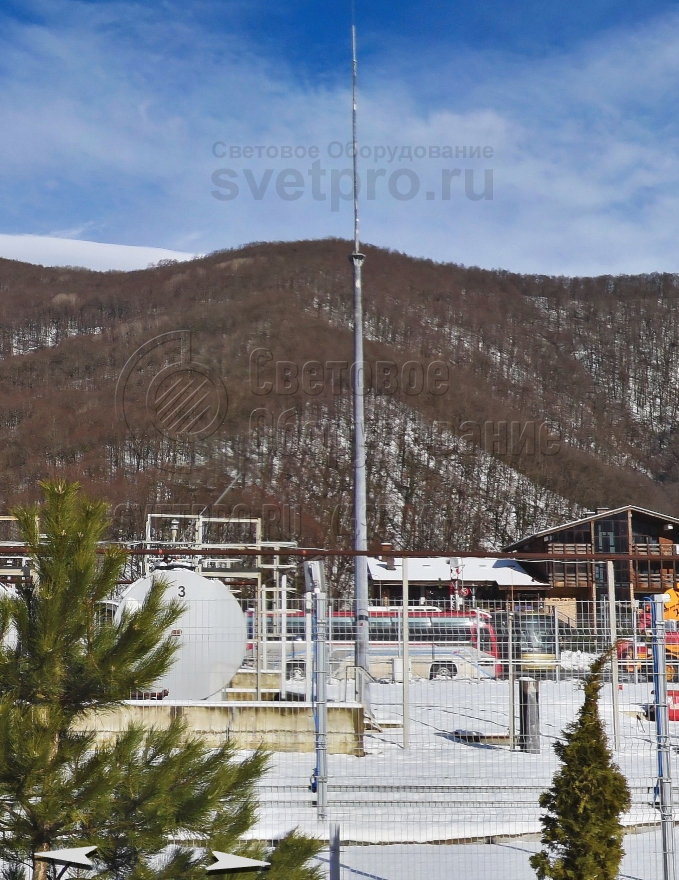

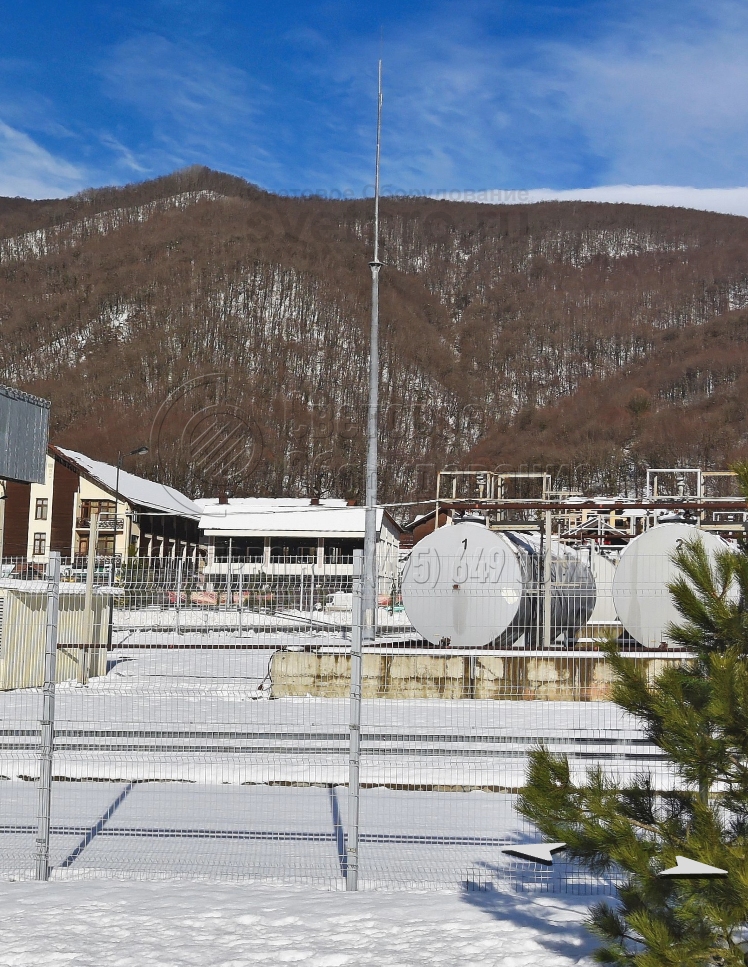

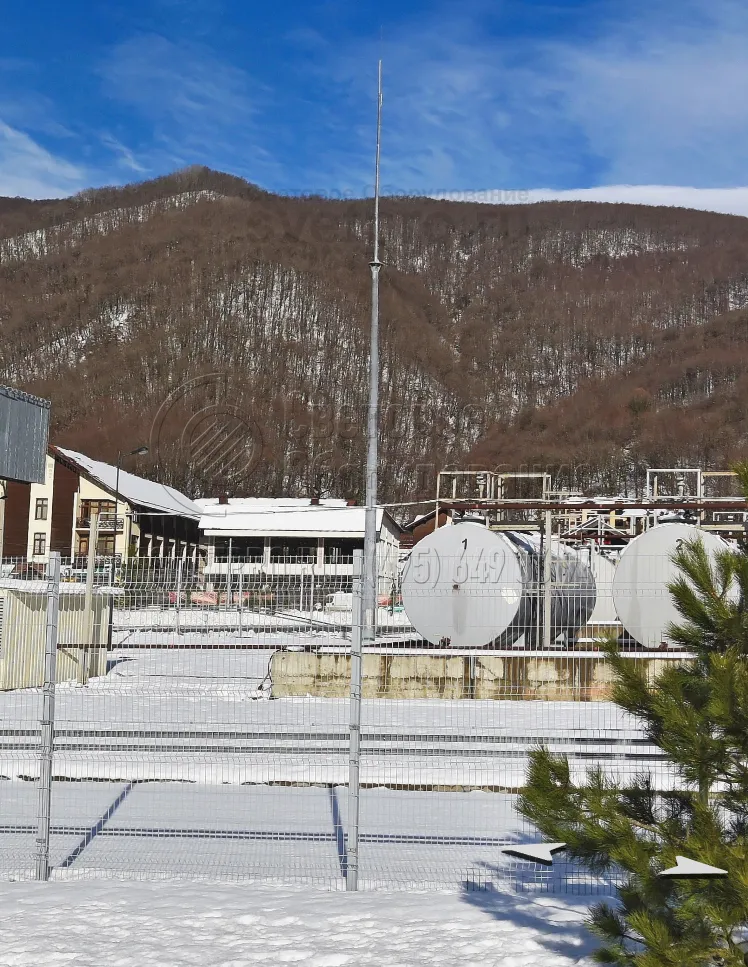

1. На представленном изображении опора с граненым корпусом применяется в качестве молниеотвода. Для этого на ее верхушку установили штырь из стального прутка. В нижней части корпус подключен к системе заземления, которая необходима для утилизации электрического заряда.
-

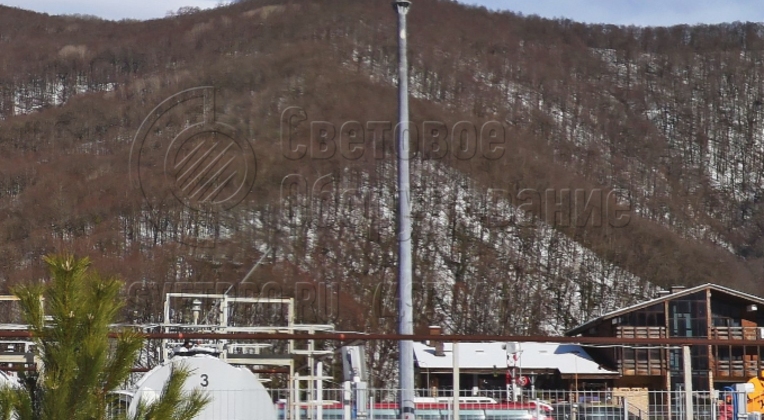

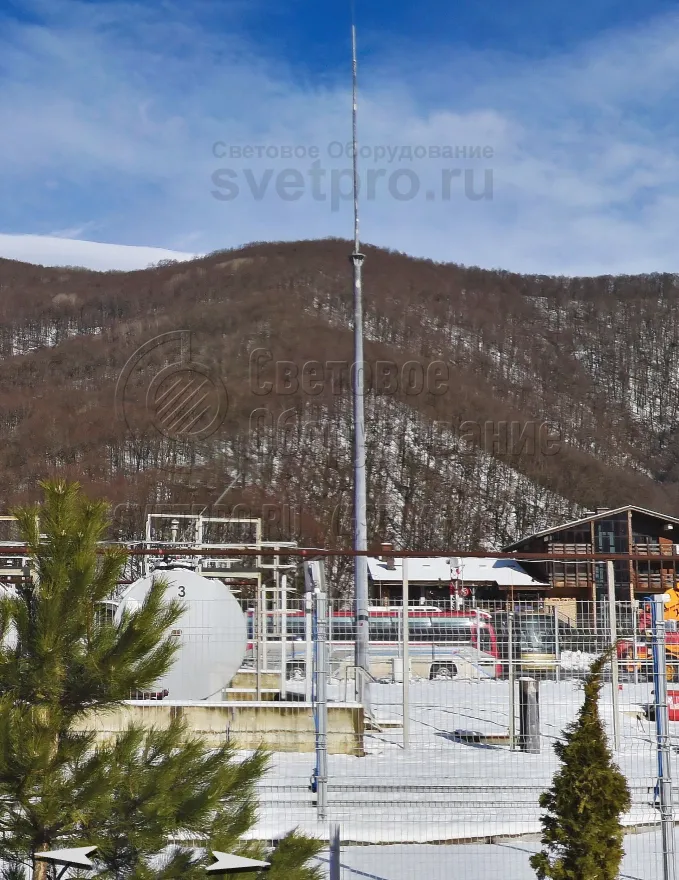

2. Эксплуатация на открытом воздухе приводит к образованию коррозии на углеродистой стали ствола и уменьшению срока службы конструкции. Во избежание этого изделие подвергается обработке методом горячего цинкования. Слой металла на поверхности корпуса предотвращает окисление на воздухе. -

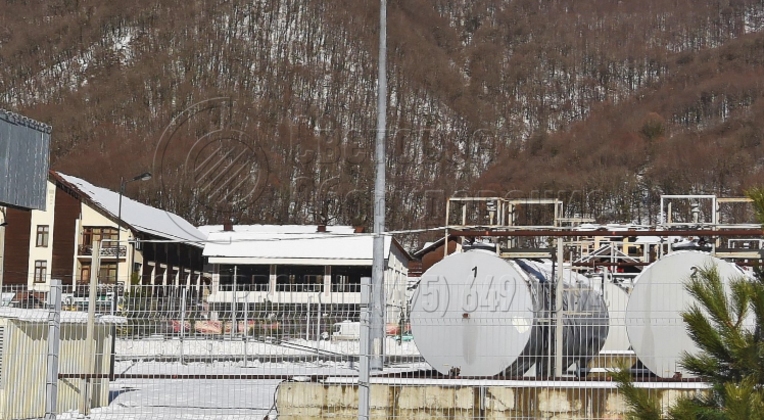

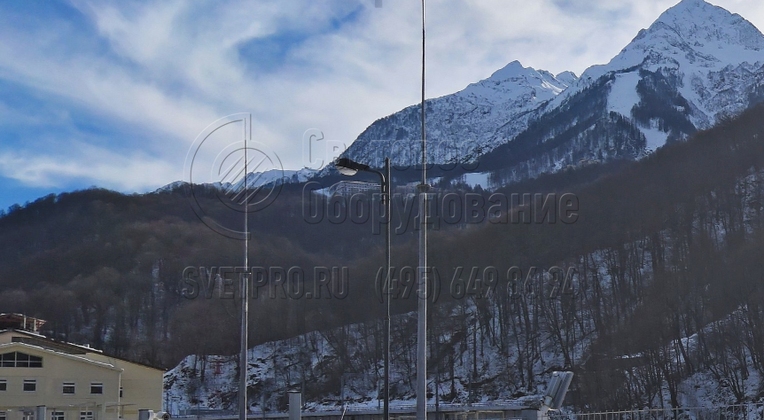

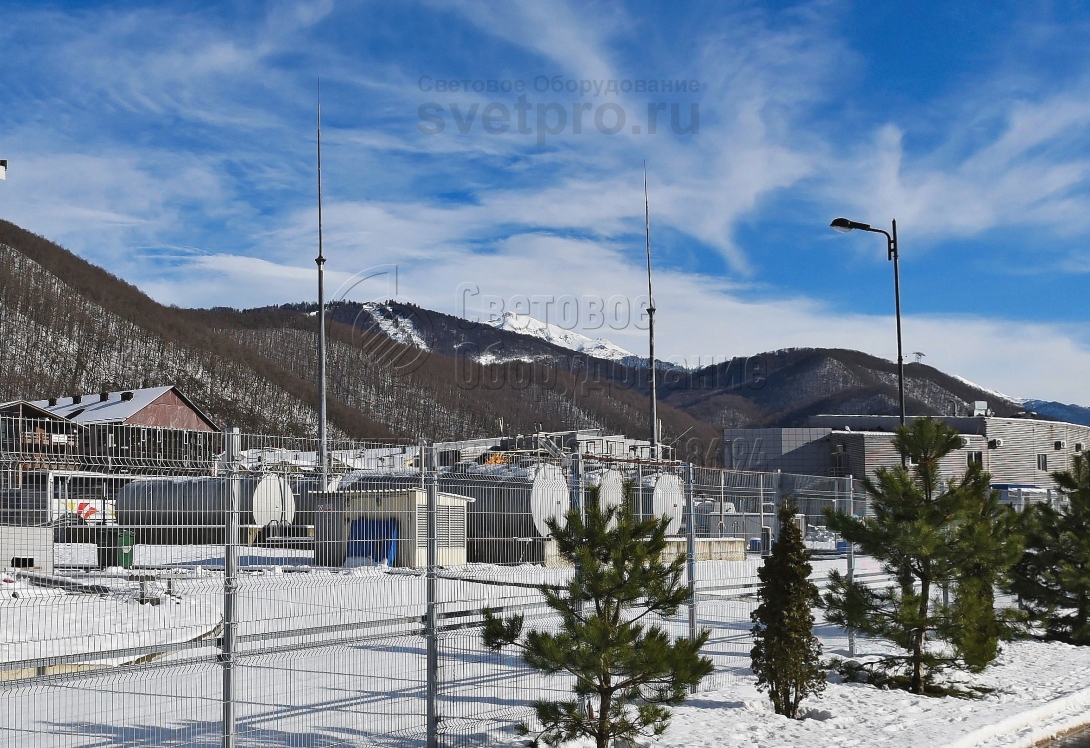

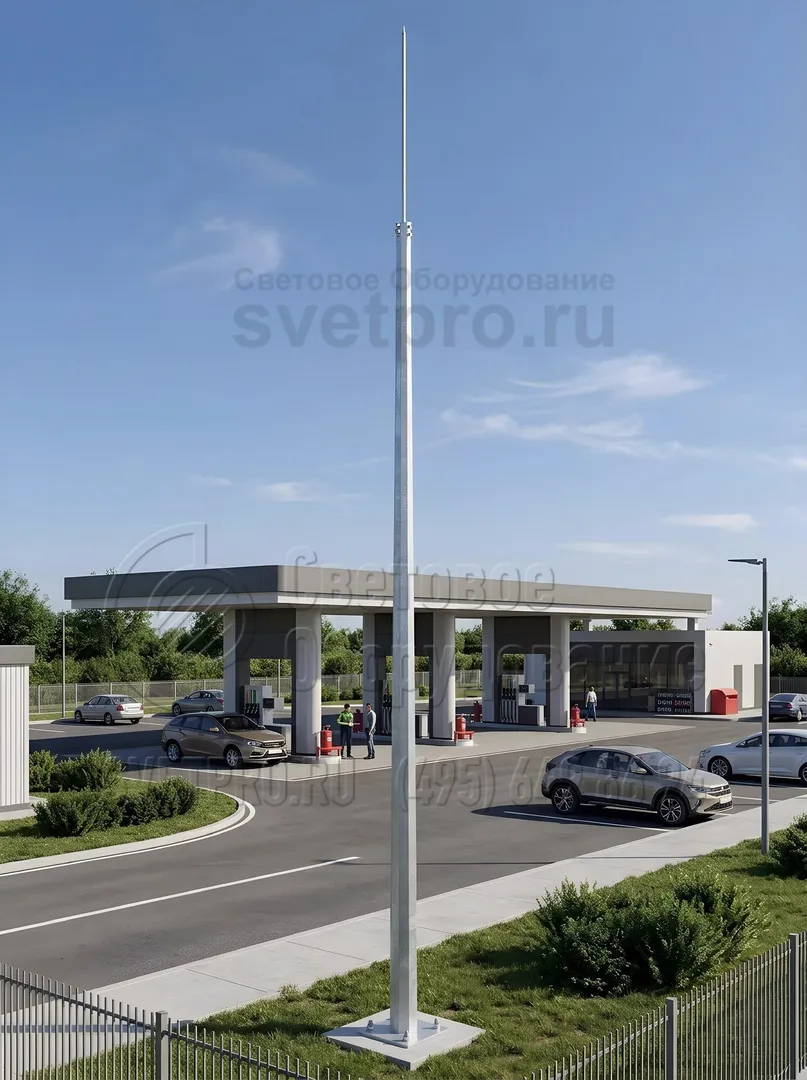

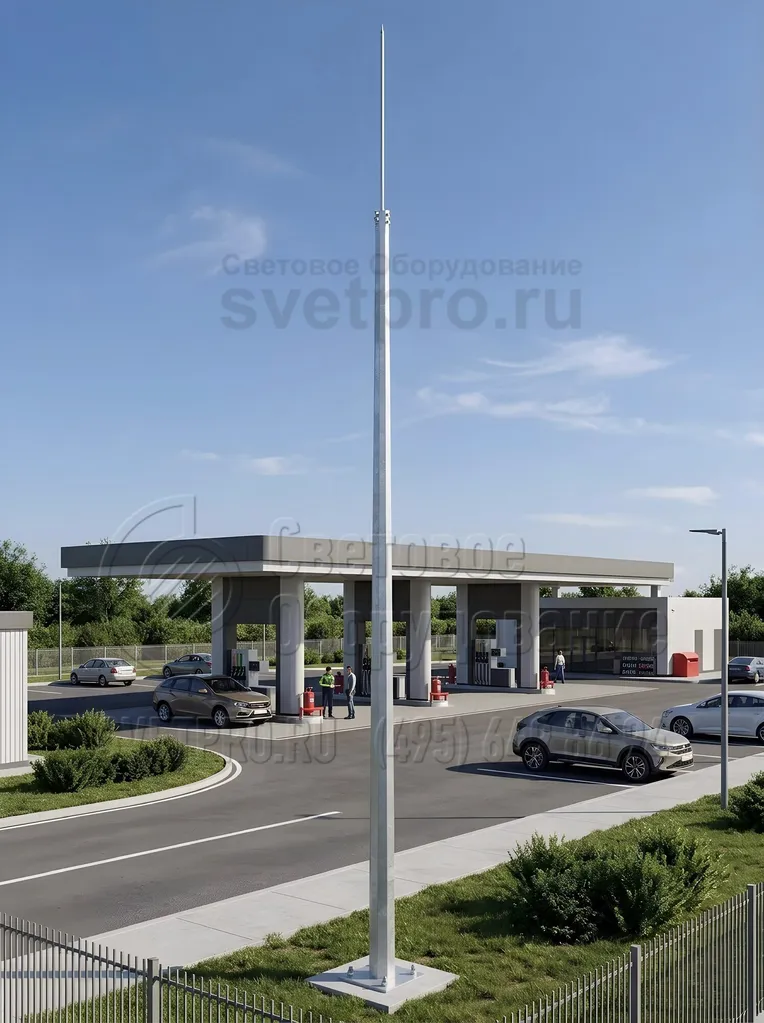

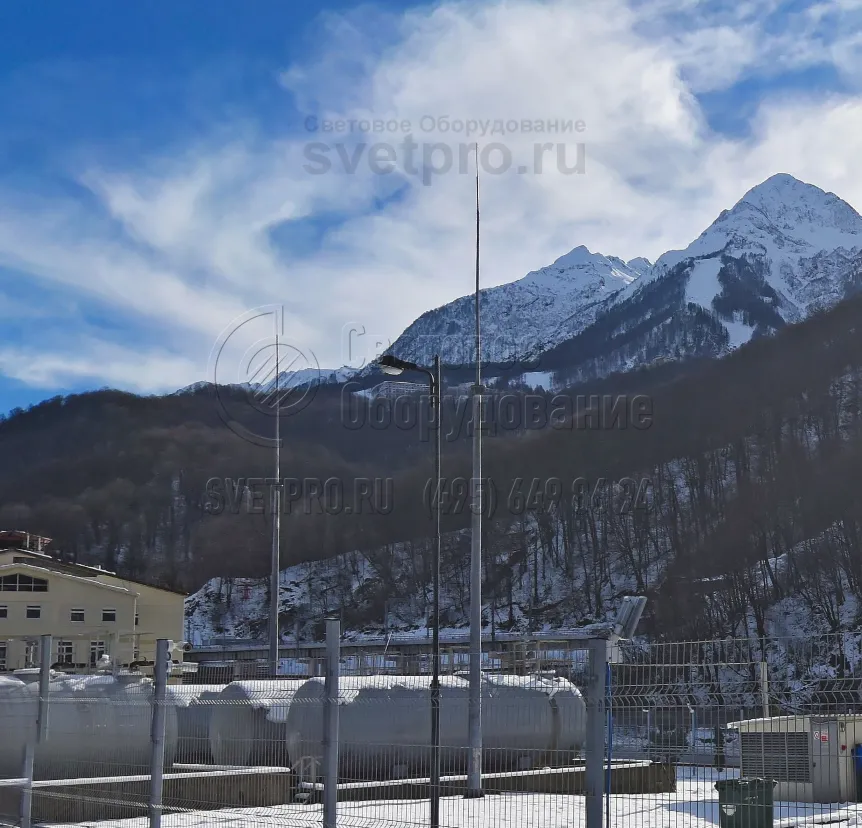

3. Молниеотводы на объектах, где хранится, продается или перерабатывается топливо, являются обязательным элементом инженерной инфраструктуры. Они используются вместе с опорами, на которых закреплены приборы освещения. Могут эксплуатироваться в условиях низких температур воздуха. -

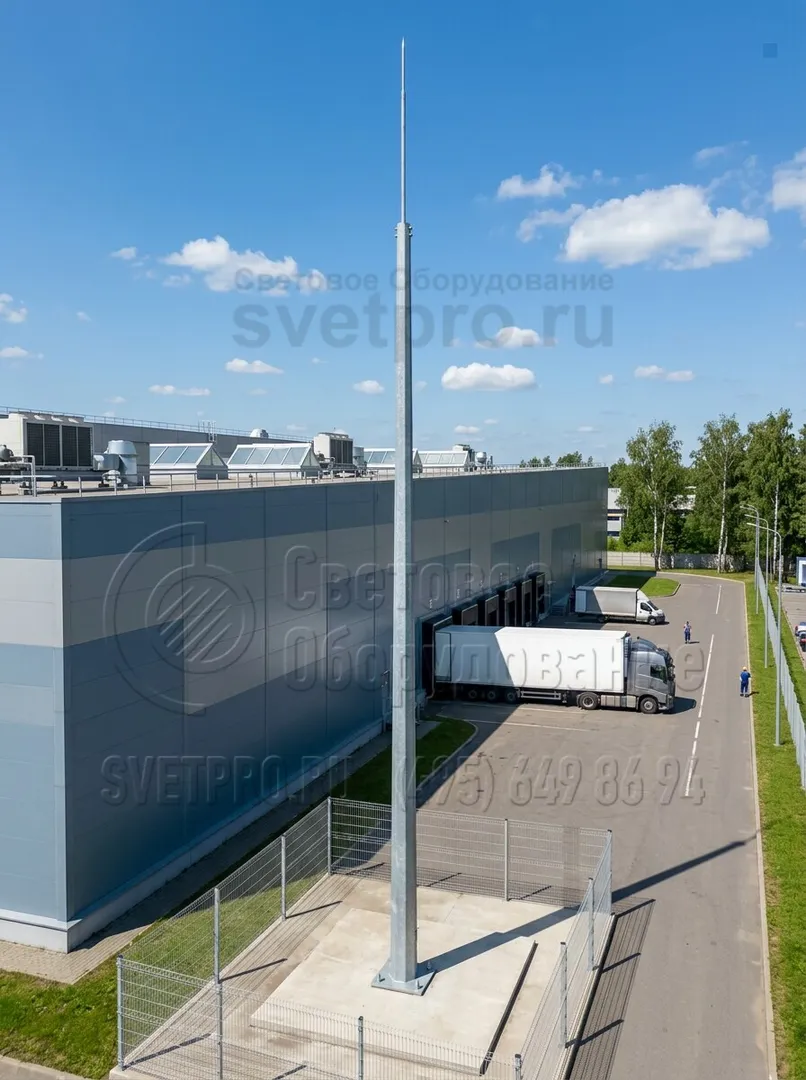

4. Один молниеотвод может защитить объекты, которые находятся в границах воображаемого конуса с вершиной, которая совпадает с верхушкой штыря на конструкции. Поэтому, если нужно защитить высокие здания или инженерные конструкции, необходимо использовать модели с большой высотой.
