НФГ-13 Молниеотвод высота 13 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-13 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Вес: | 153/189 кг |
| Высота: | 13 м |
| Форма опоры: | Граненая |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

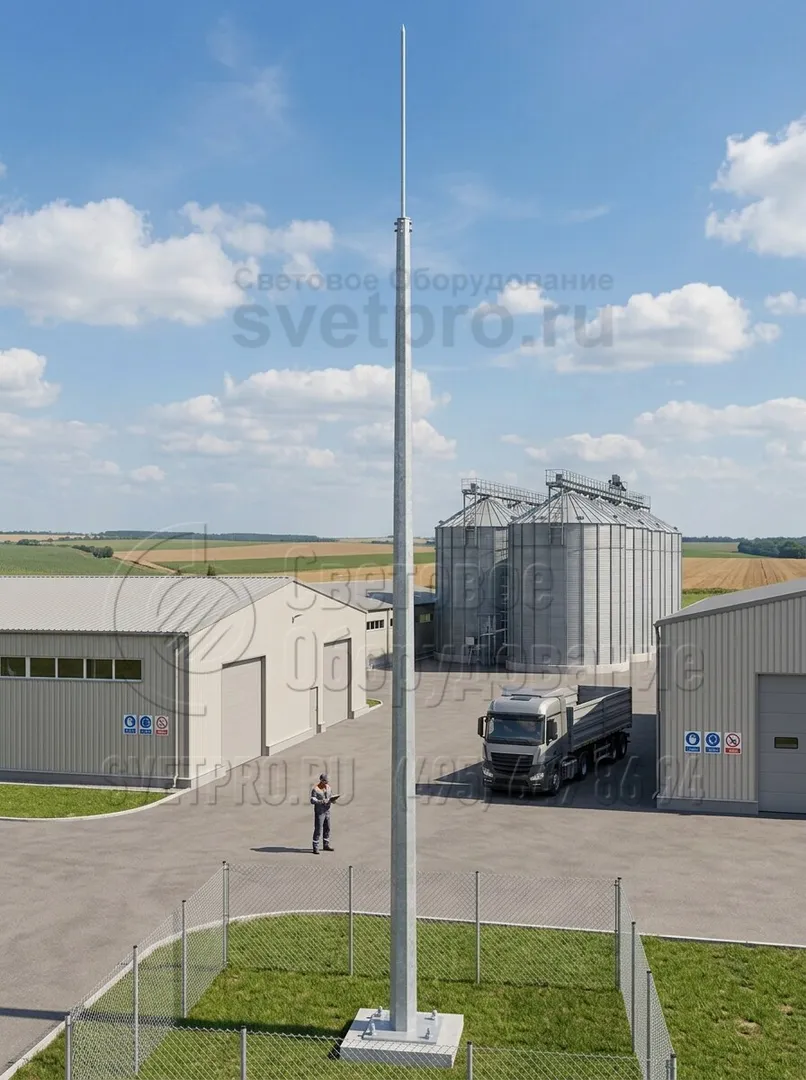

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|
| НФГ-10,0-З(3)-ц | ЗФ-20/4/К230-2,0-б | 153 | 13000 | 2000 | 3000 | 320 | 230 |
| НФГ-10,0(100)-З(3)-ц | ЗФ-24/4/К230-2,0-б | 189 | 13000 | 2000 | 3000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ

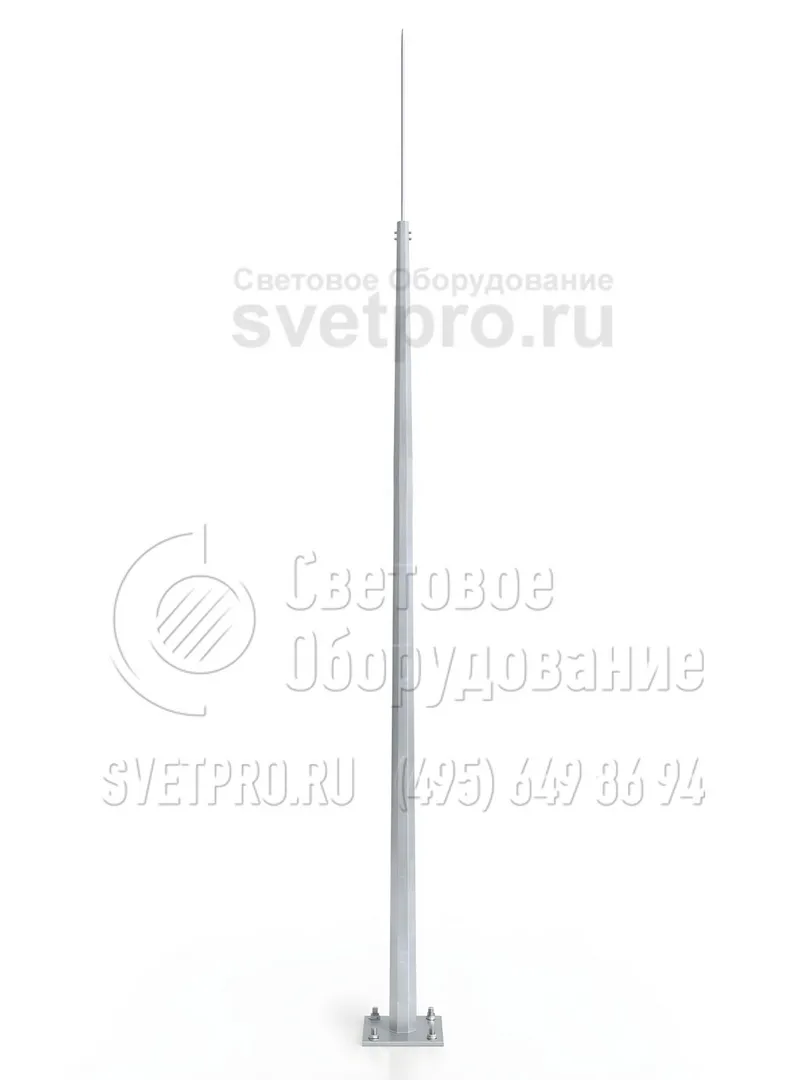

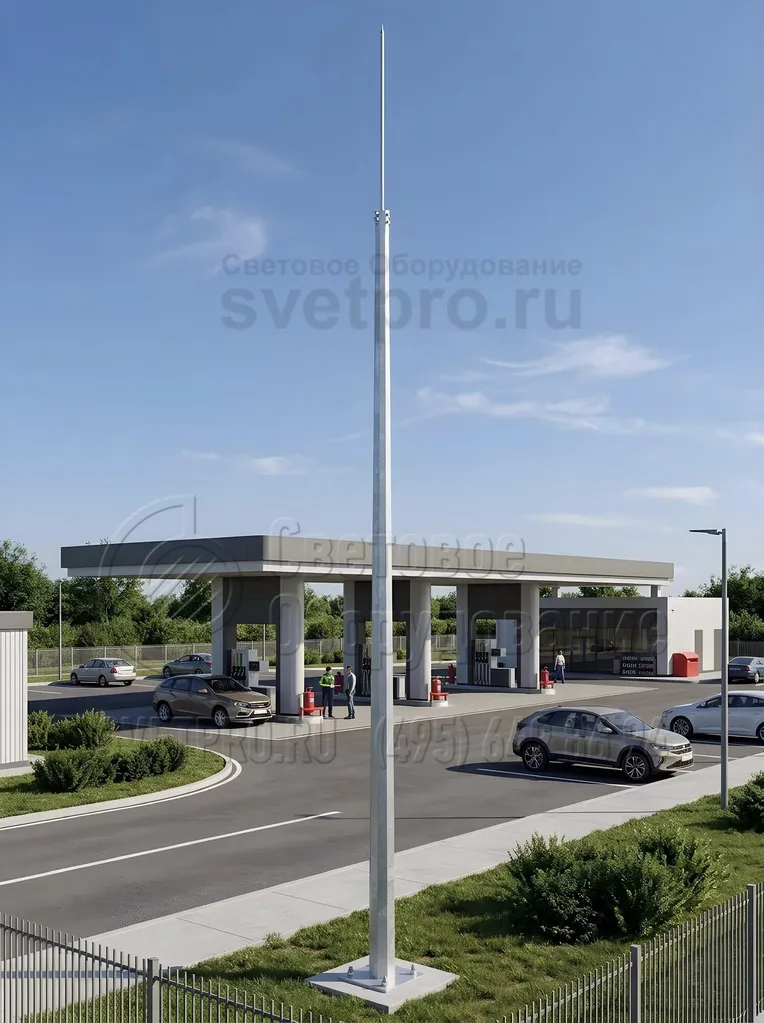

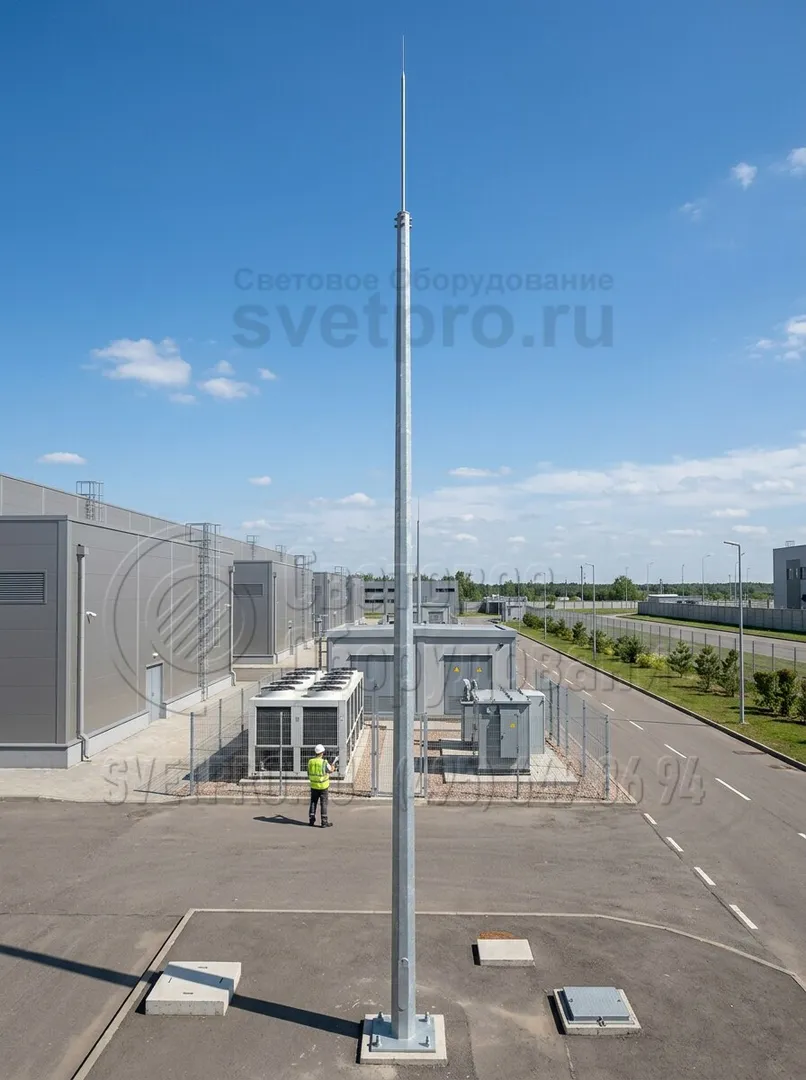

Металлический молниеотвод НФГ-13 на базе несиловой опоры монтируется на жилых домах, промышленных зданиях, заправках, отдельно стоящих объектах для защиты построек и окружающей территории от удара молнии.

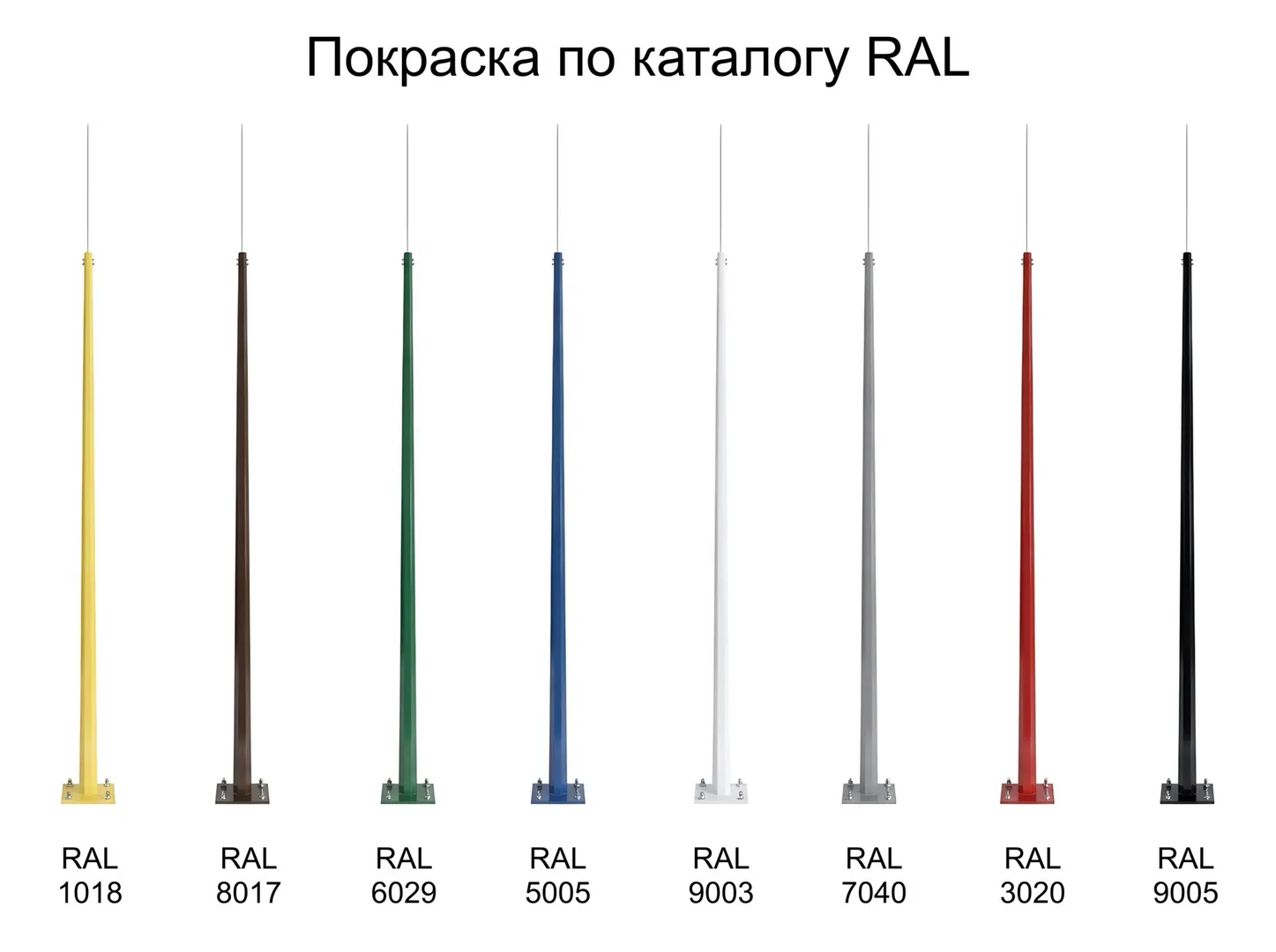

Конструкция молниеотвода состоит из нескольких частей. Опора изготавливается из стального проката, сгибаемого до получения столба с граненой поверхностью. Шпиль молниеотвода выполняется из конструкционной стали. Вся конструкция обрабатывается горячим цинкованием, обеспечивающим надежную защиту изделия от влияния внешних факторов среды и развития коррозии. Покрытие увеличивает срок эксплуатации опоры до 30 лет. По желанию заказчика опора может окрашиваться в выбранный оттенок по каталогу RAL.
Установка конструкции выполняется на бетонный фундамент с закладным металлическим элементом. Опора фиксируется на фланец, расчет основания выполняется с учетом особенностей грунта и условий эксплуатации.
Фотогалерея
-

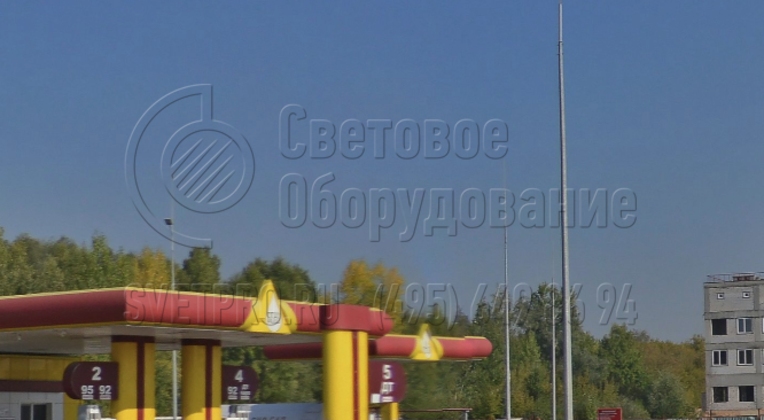

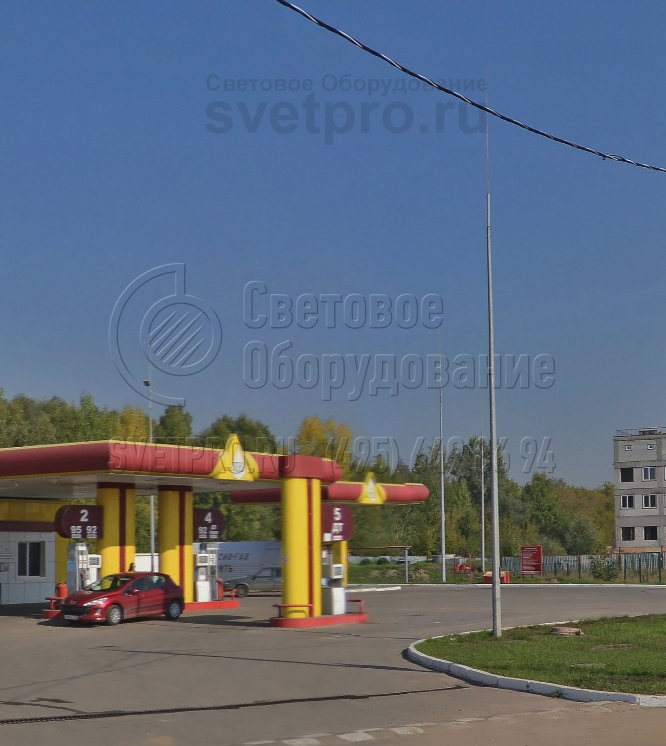

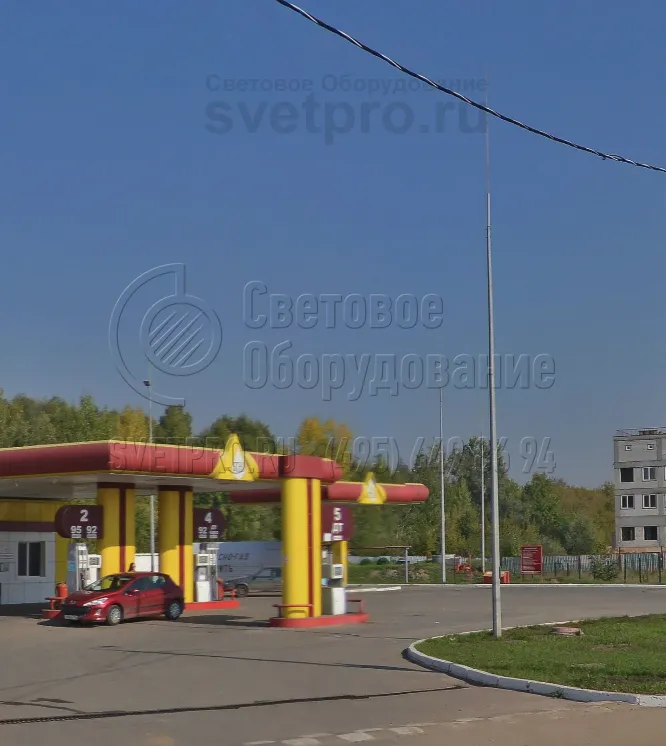

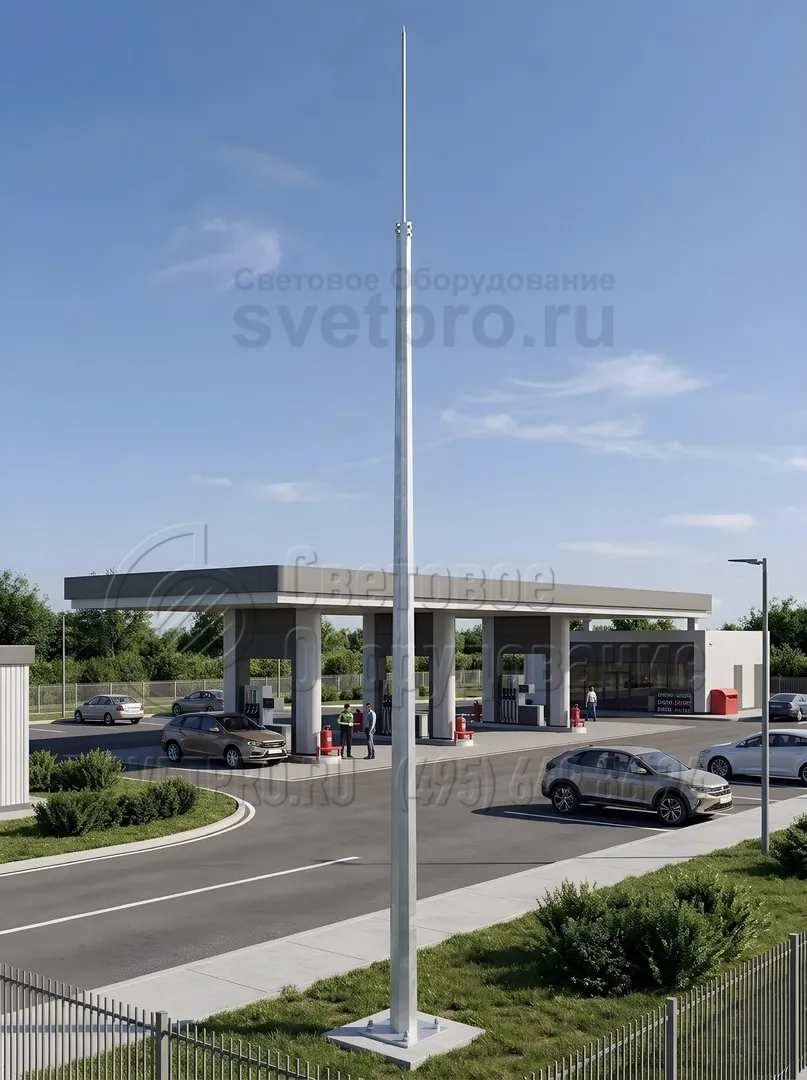

1. Согласно регламенту работы автозаправочных станций и других подобных объектов, они должны быть защищены от попадания молнии. Для этих целей используются типовые молниеотводы. Они состоят из стального штыря, который принимает на себя разряд, и типового корпуса осветительной опоры.
