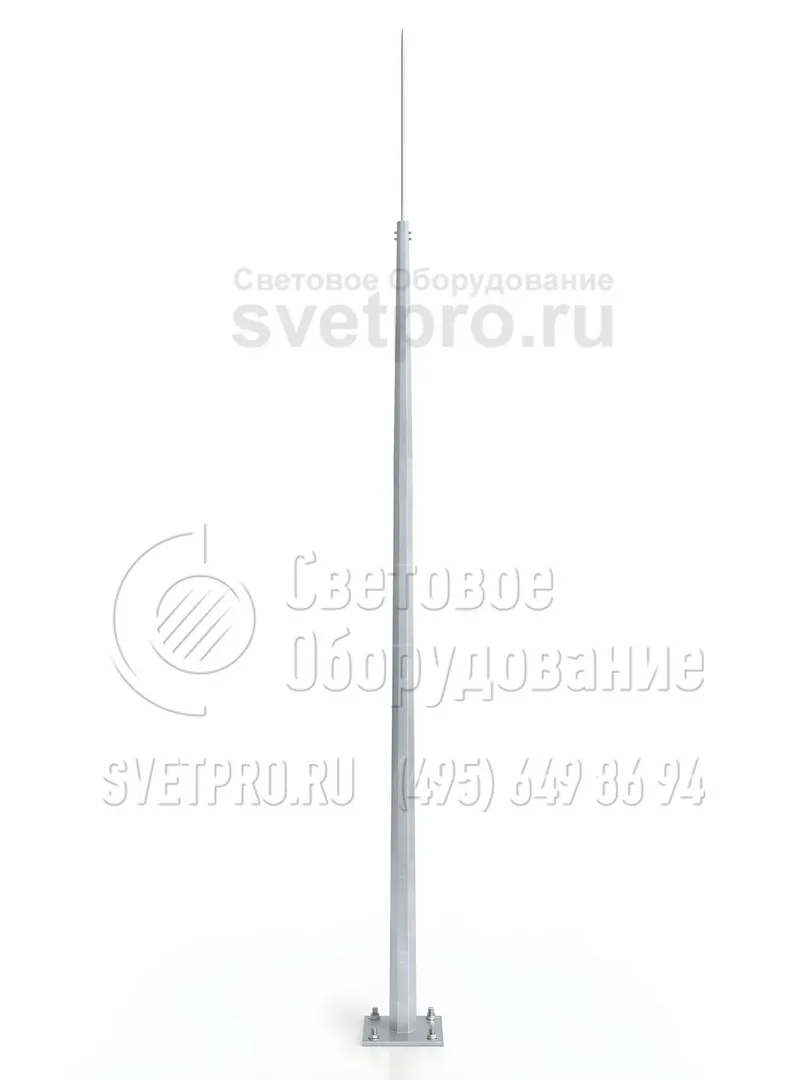

НФГ-15 Молниеотвод высота 15 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-15 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Вес: | 166/202 кг |
| Высота: | 15 м |
| Форма опоры: | Граненая |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|
| НФГ-10,0-З(5)-ц | ЗФ-20/4/К230-2,0-б | 166 | 15000 | 2000 | 5000 | 320 | 230 |
| НФГ-10,0(100)-З(5)-ц | ЗФ-24/4/К230-2,0-б | 202 | 15000 | 2000 | 5000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ

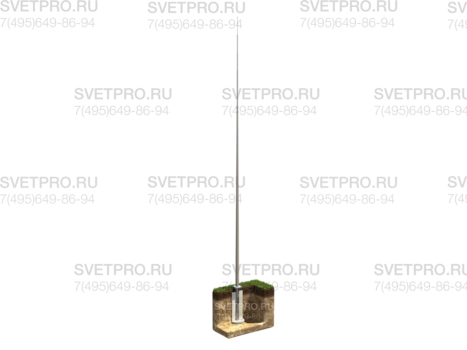

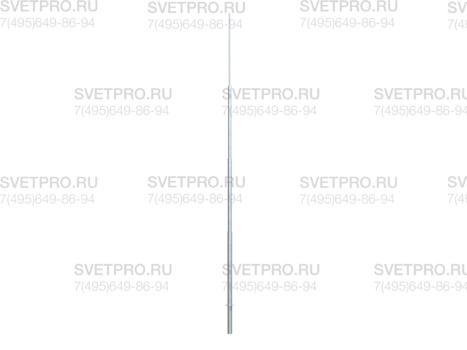

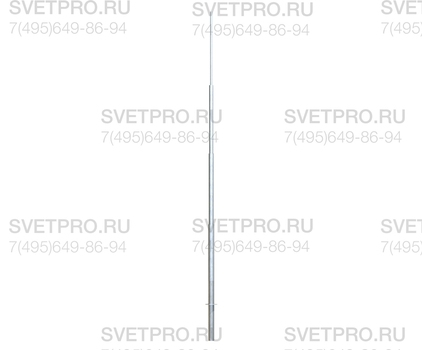

Молниеотвод НФГ-15 – высотная металлоконструкция специального назначения, обеспечивающая защиту жилых зданий, производственных сооружений, автомобильных заправок, прочих объектов, а также прилегающих к ним территорий от молний. Данная модель молниеотвода базируется на несиловой опоре, ствол которой состоит из нескольких секций.

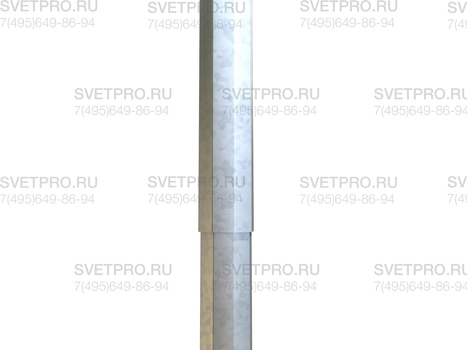

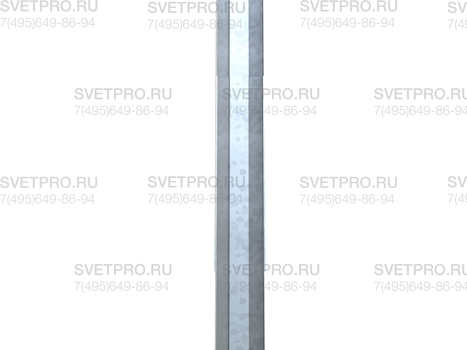

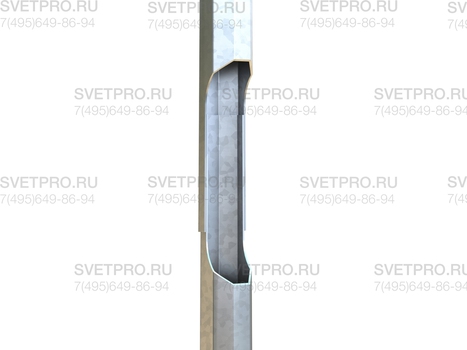

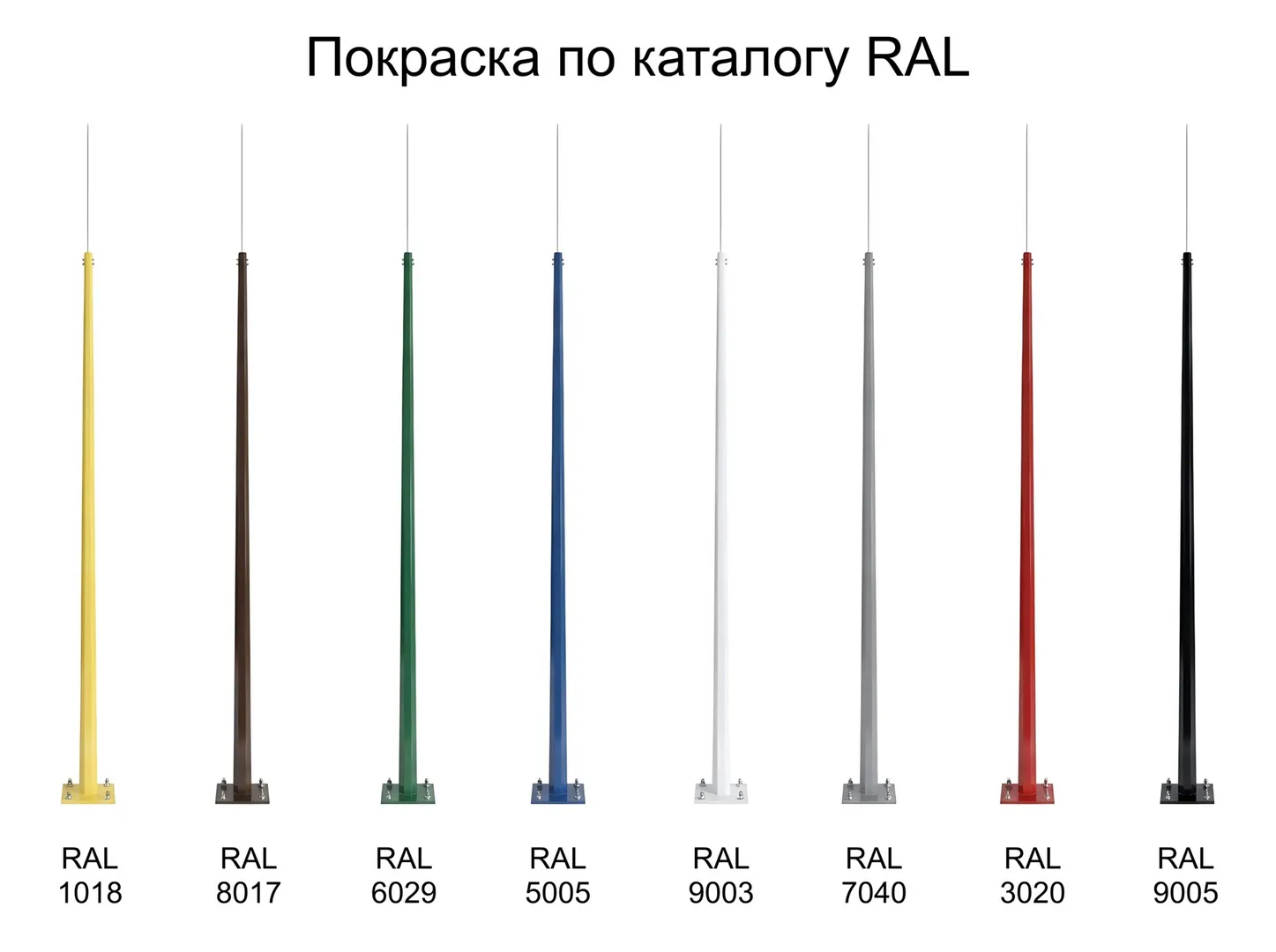

При изготовлении ствола конструкции используется стальной прокат, сгибаемый при помощи пресса для получения граней – дополнительных ребер жесткости, обеспечивающих устойчивость изделия. Надставка молниеотвода изготавливается из конструкционной стали, все составляющие конструкции проходят обработку горячим цинкованием для защиты в процессе эксплуатации от коррозии и воздействия негативных факторов. Возможна дополнительная покраска опоры в выбранный оттенок по каталогу RAL.

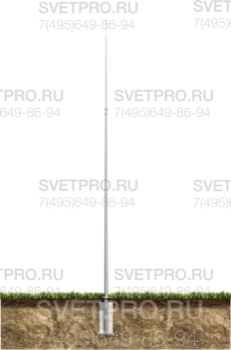

Фланцевая конструкция устанавливается на железобетонное основание. Опора фиксируется на ЗДФ с помощью фланца. Параметры фундамента рассчитываются индивидуально.
Фотогалерея
-

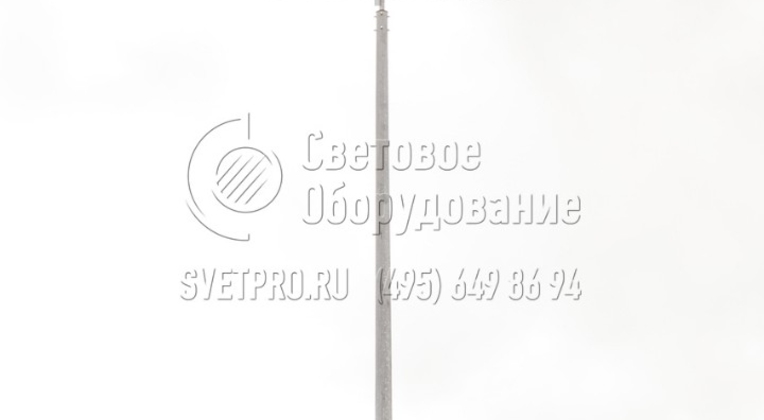

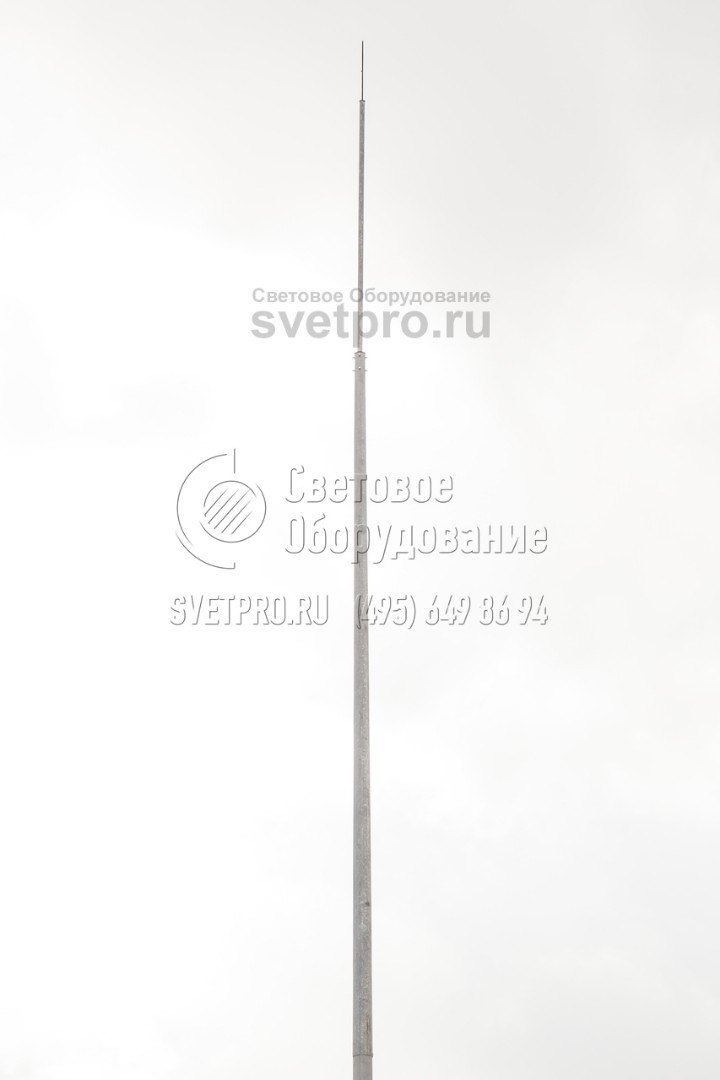

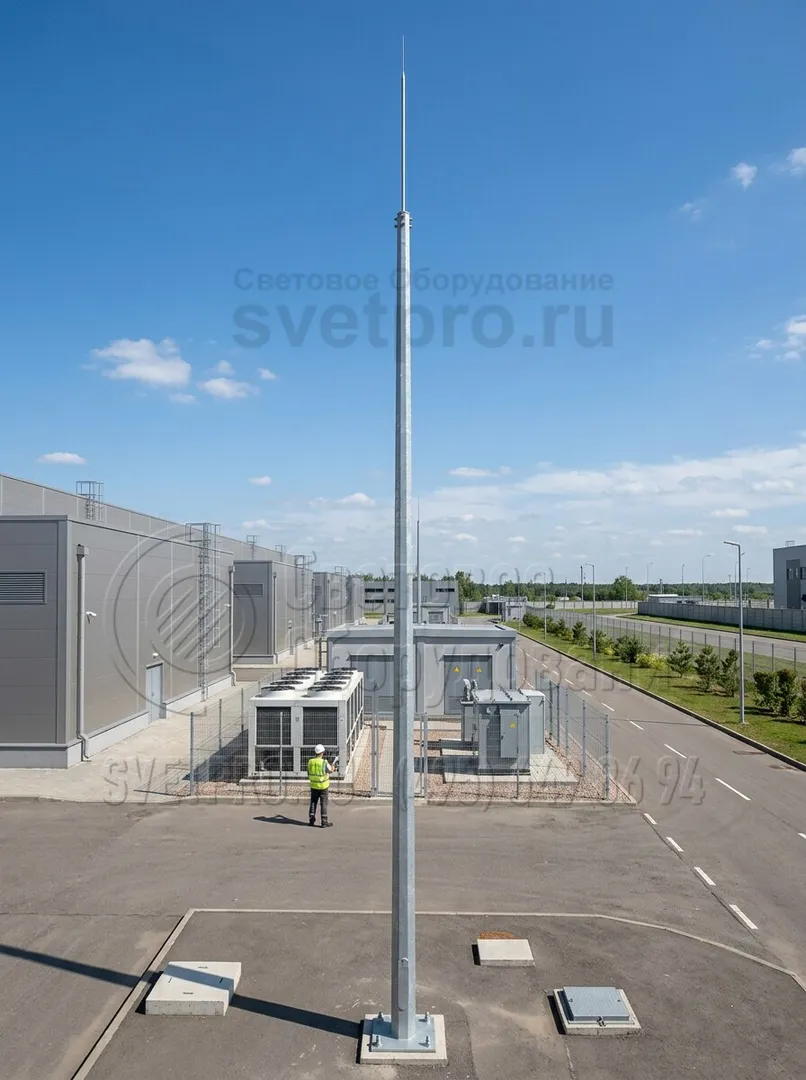

1. Основанием для установки стального штыря молниеотвода является корпус классической опоры для строительства систем освещения. Для повышения прочности конструкции применяются изделия с граненым поперечным сечением. Берутся корпуса несиловых моделей, чтобы снизить стоимость строительства.
-

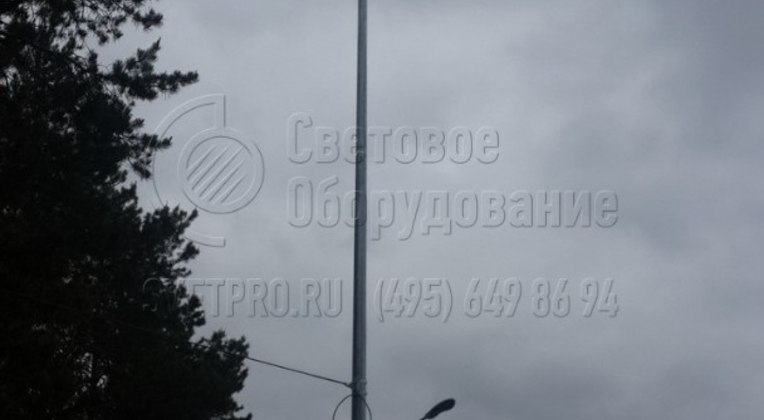

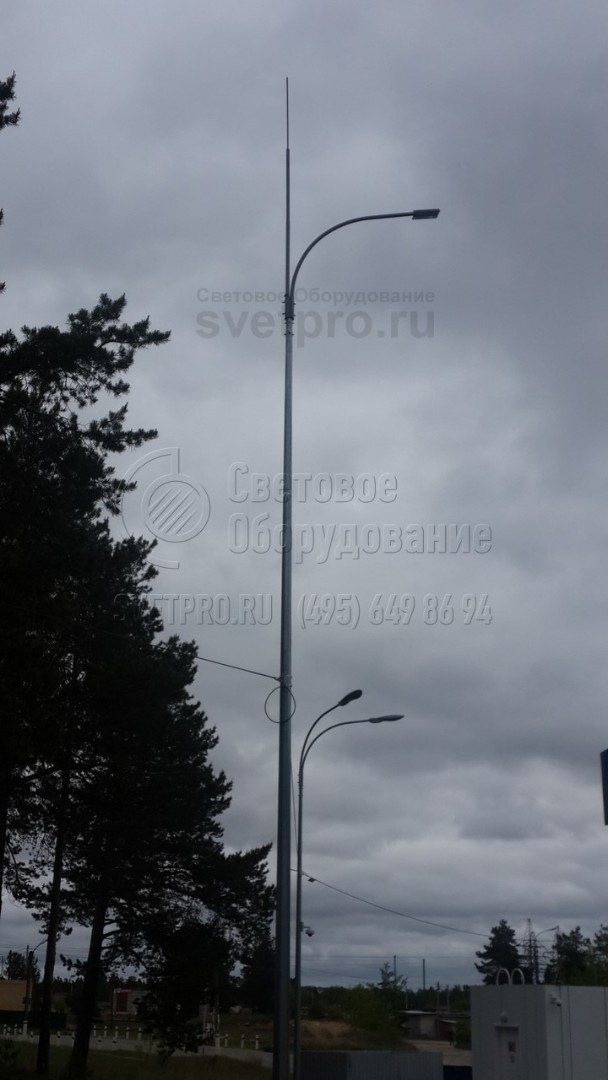

2. Для сокращения затрат на строительство инженерной инфраструктуры и уменьшения количества инженерных конструкций на объекте молниеотводы часто объединяются с опорами для установки световых приборов. В такой конструкции штырь для приема электрического разряда встроен в кронштейн для СП. -

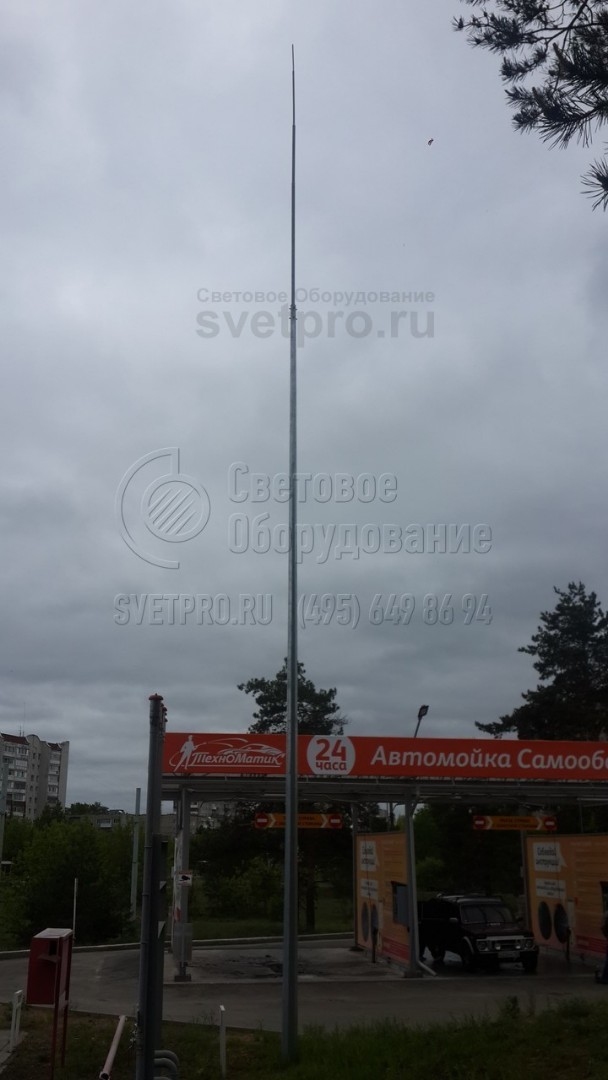

3. На представленном изображении молниеотвод защищает от попадания молнии мойку самообслуживания. На верхушке корпуса установлен длинный штырь, что дает возможность значительно увеличить высоту конструкции. Она способна защитить большее пространство или высокие постройки. -

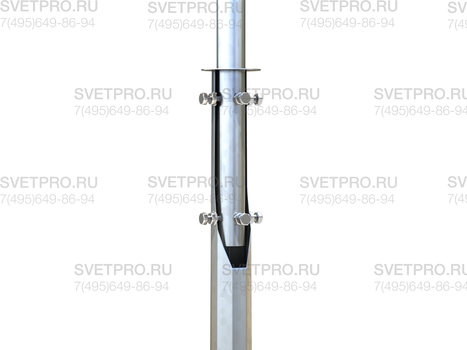

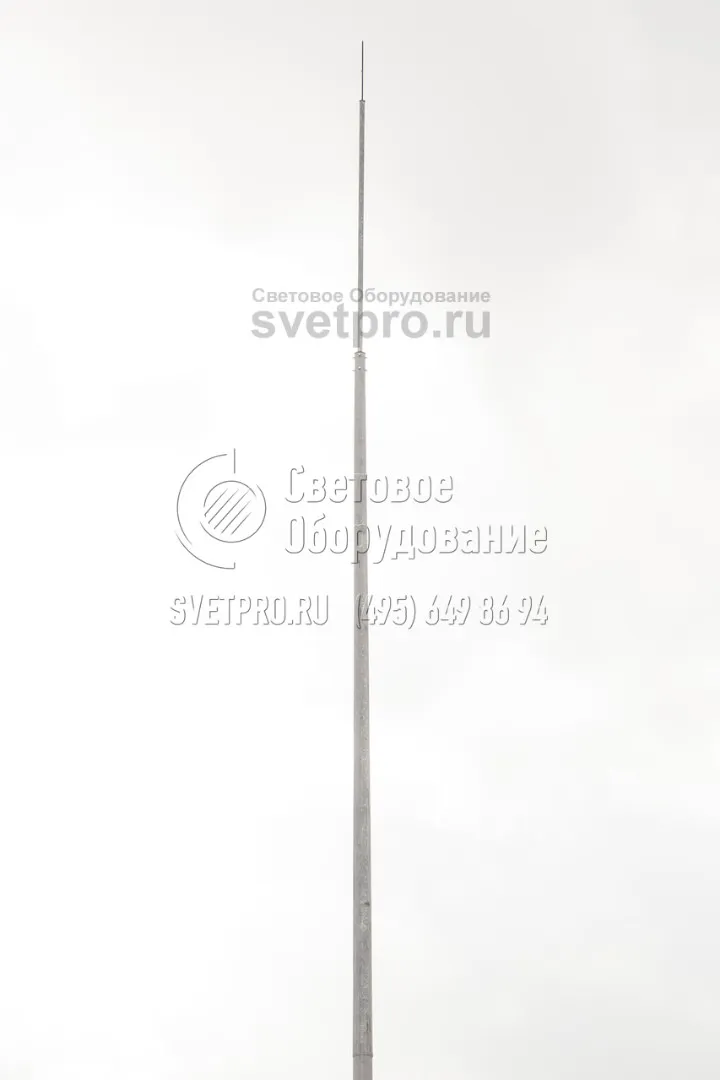

4. Сборка молниеотвода в единую конструкцию осуществляется непосредственно на месте монтажа. Для соединения штыря и корпуса не нужно использовать сварочные аппараты или другие сложные инструменты. Крепление производится с помощью болтов, поэтому штырь в любое время можно демонтировать.
