НФГ-8 Молниеотвод высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-8 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 190 мм |
| Вес: | 46 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

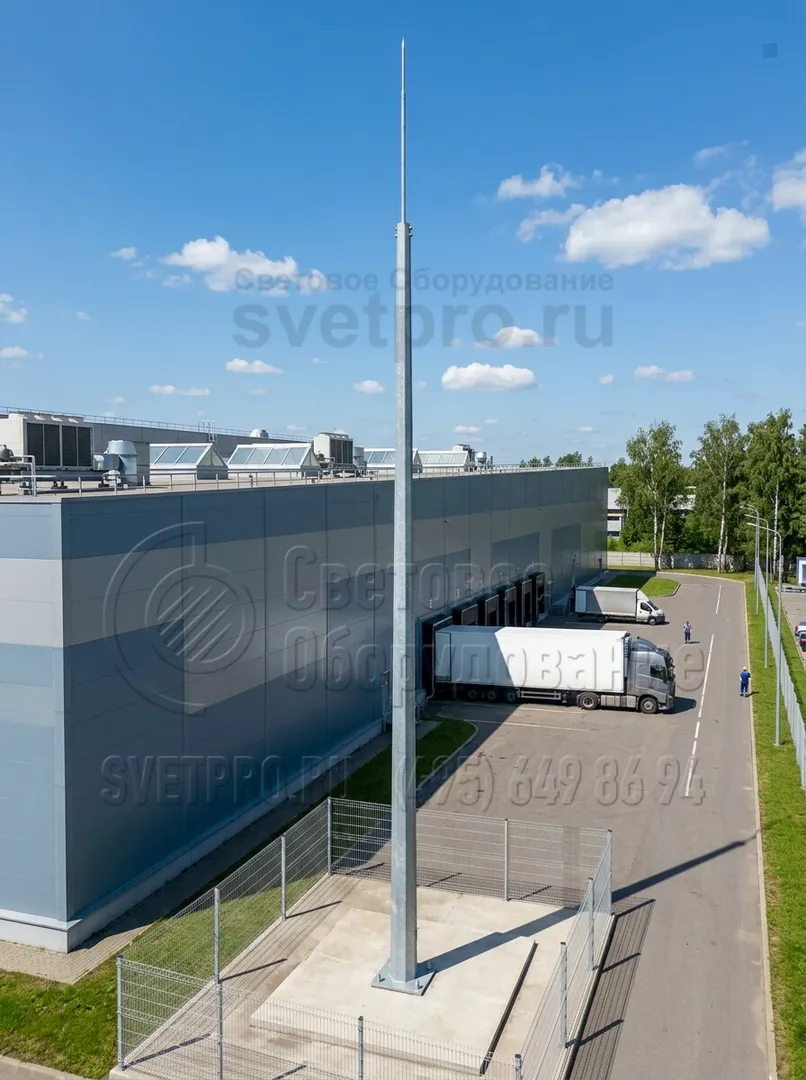

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|
| НФГ-5,0-З(3)-ц | ЗФ-16/4/К140-1,2-б | 46 | 8000 | 1200 | 3000 | 190 | 140 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ

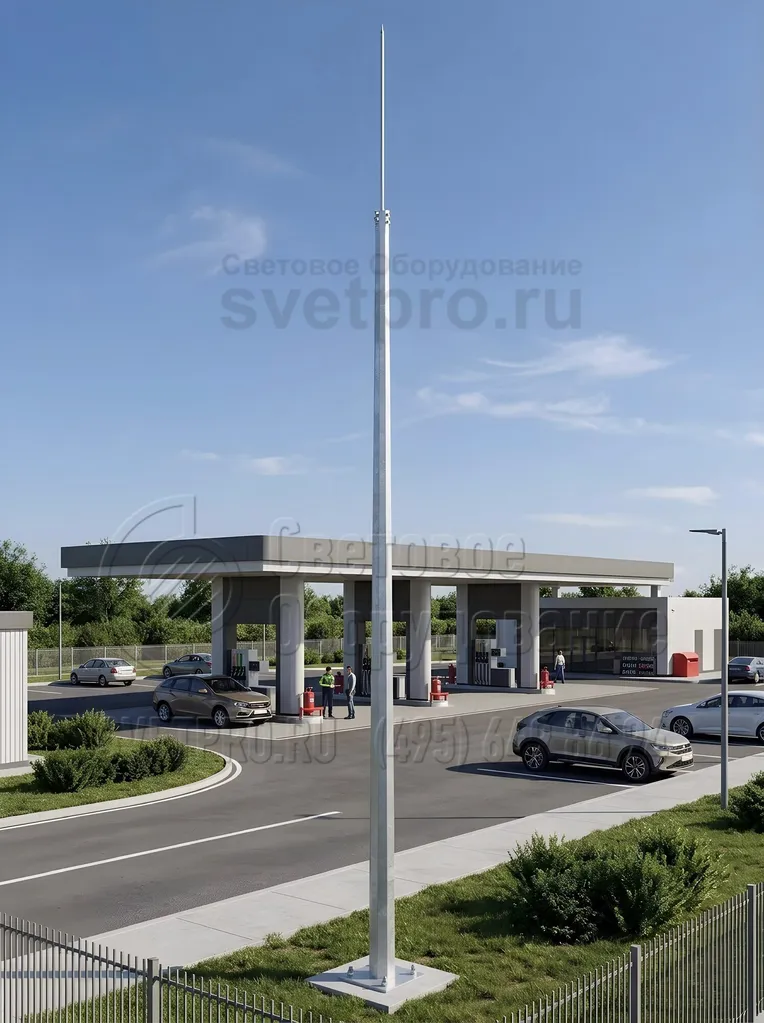

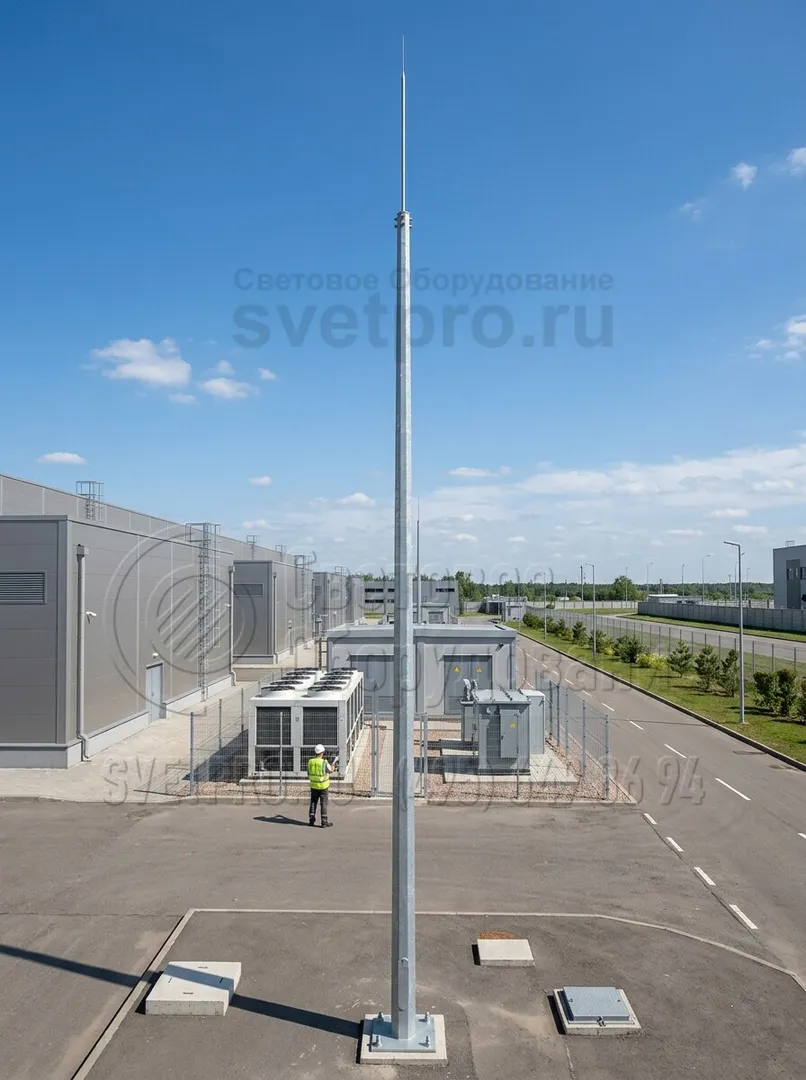

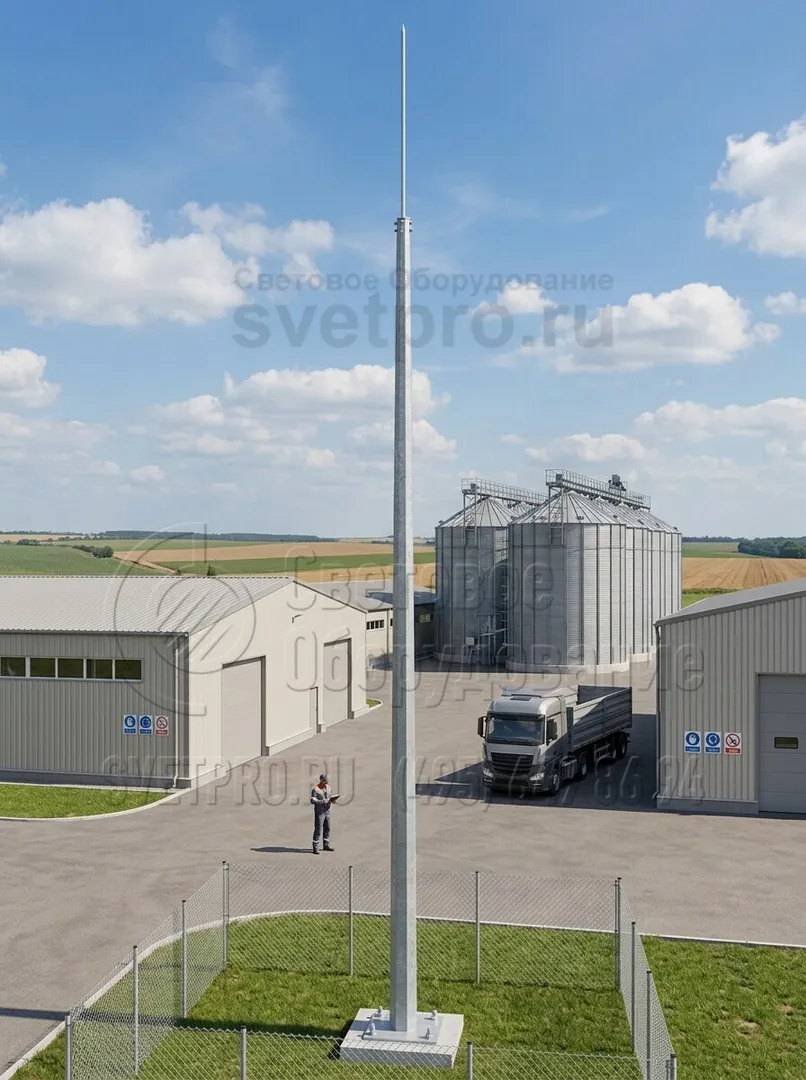

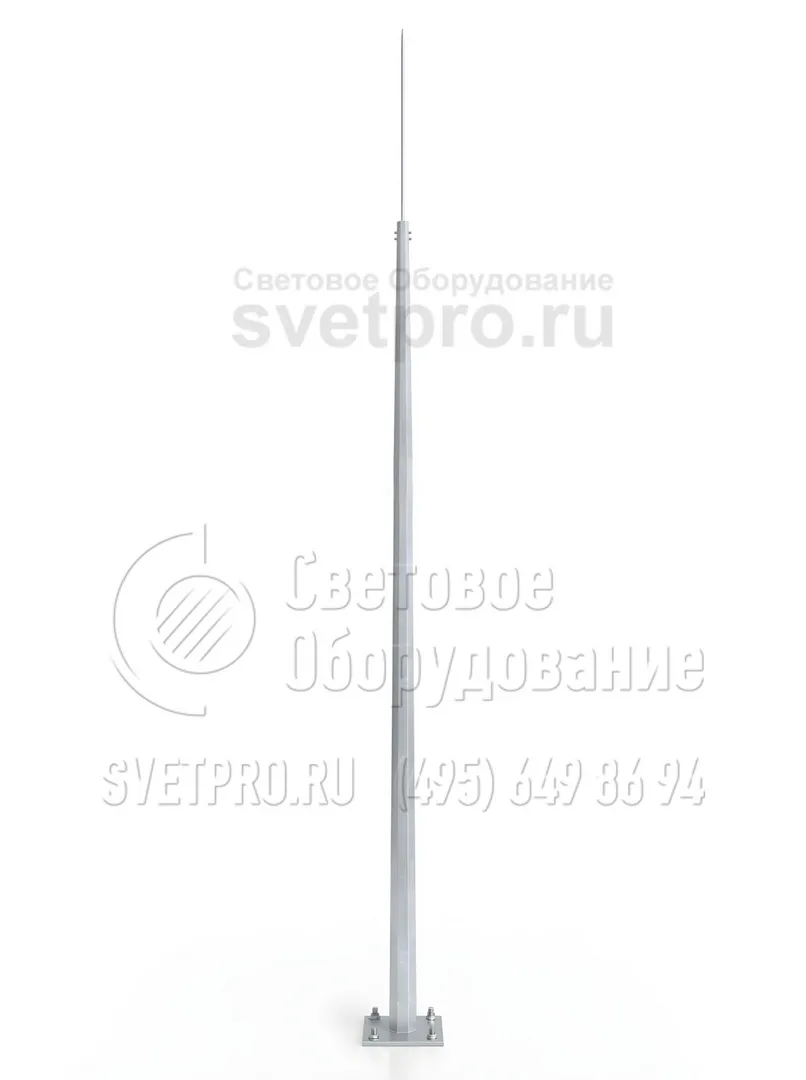

Модель молниеотвода НФГ-8 состоит из несиловой граненой опоры с размещенной в верхней части надстройкой, выполняющей функции молниеприемника. Надстройка изготавливается из конструкционной стали, что позволяет организовать надежную защиту от ударов молнии для жилых зданий, хранилищ ГСМ, промышленных объектов, автозаправок.

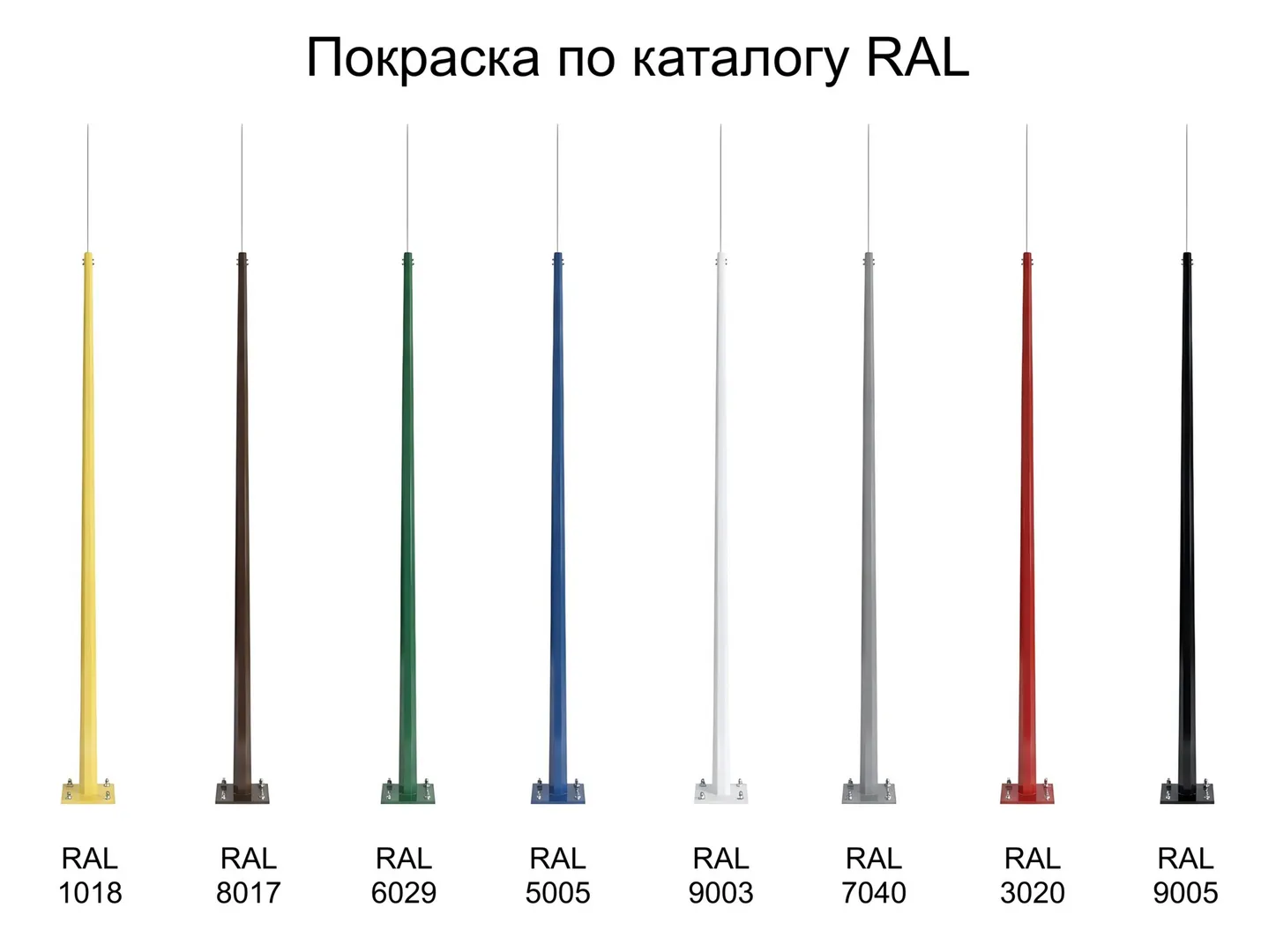

Шпиль молниеприемника устанавливается на несиловую опору, изготовленную из стали. Поверхность столба имеет грани, обеспечивающие конструкции большую устойчивость и надежность. Все изделие подвергается горячей оцинковке для создания защитного слоя, предотвращающего развитие коррозии и снижающего негативное воздействие внешних факторов. Благодаря обработке срок эксплуатации конструкции увеличивается до 30 лет. При необходимости опоры могут дополнительно окрашиваться в любой выбранный цвет.
Опорные столбы с молниеприемником относятся к изделиям фланцевого типа, что предполагает их установку на железобетонный фундамент с находящимся внутри закладным элементом.
Фотогалерея
-

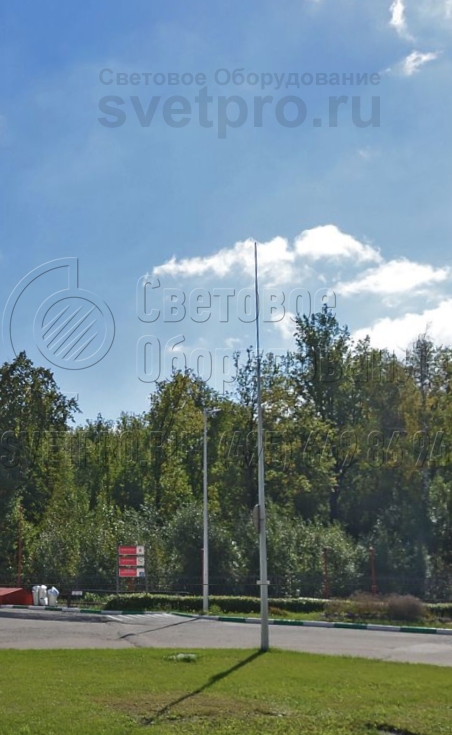

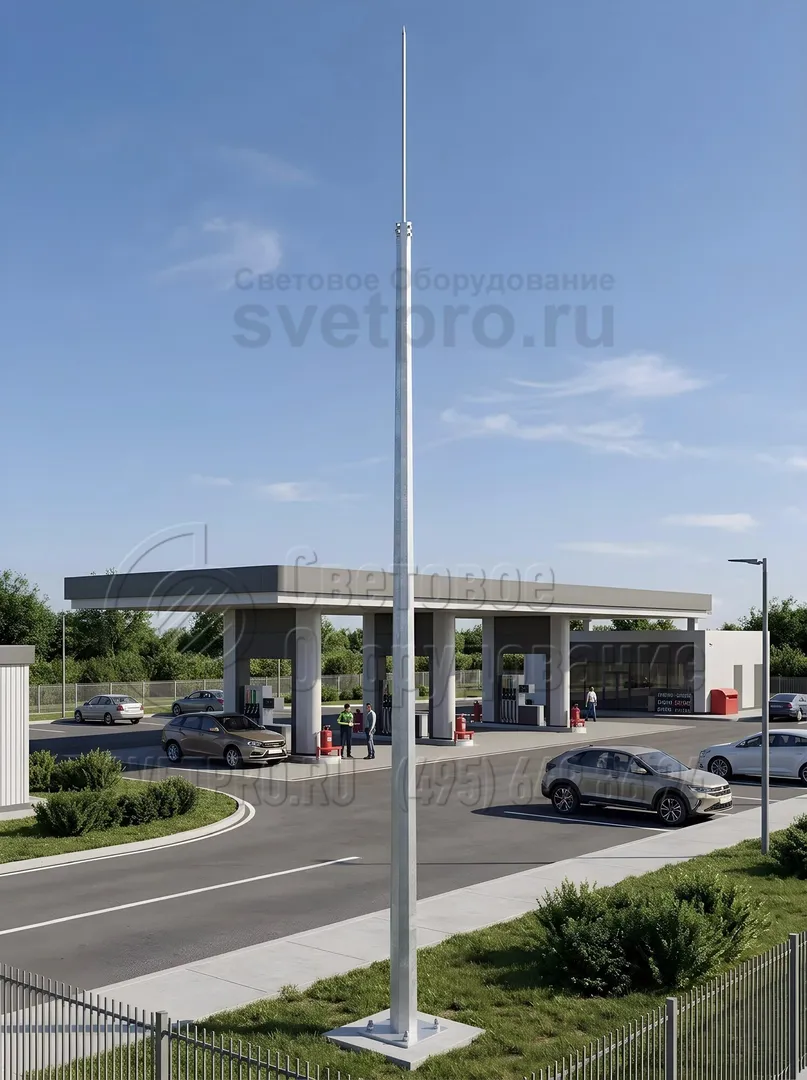

1. Молниеотвод, представленный на изображении, делается на базе опоры для систем освещения с граненым корпусом. Поэтому он полностью повторяет по дизайну эти изделия и органично вписывается в общую концепцию оформления АЗС или другого защищаемого от молний коммерческого объекта.
