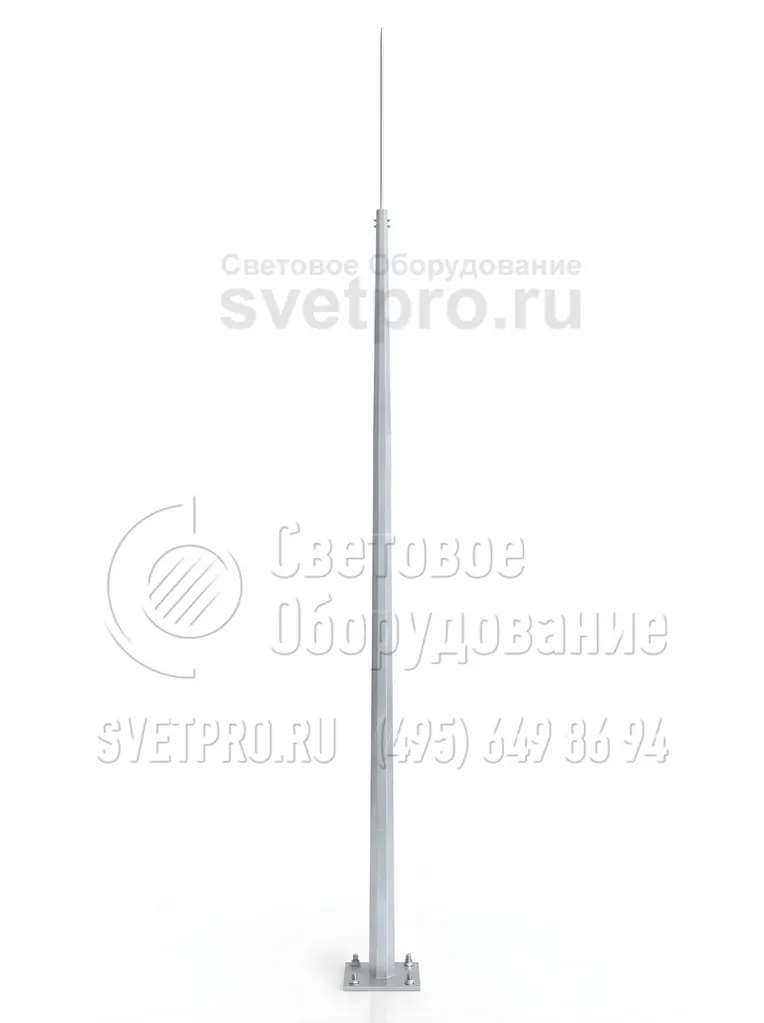

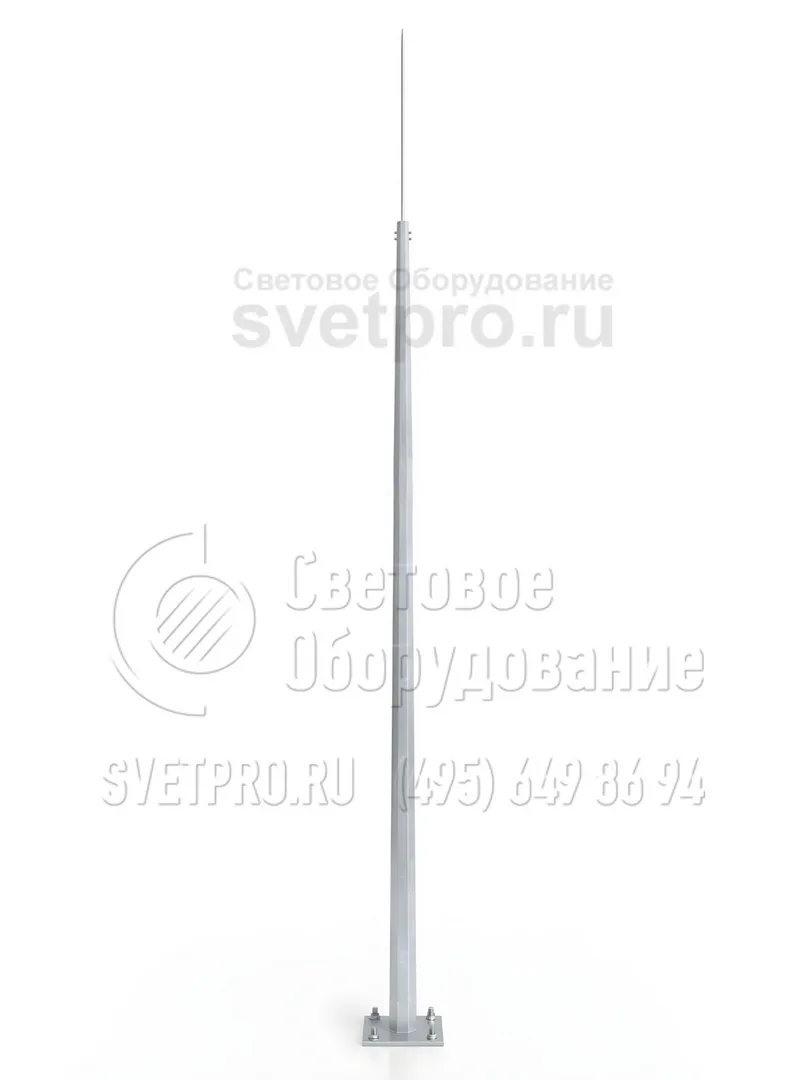

НФГ-10 Молниеотвод высота 10 метров
Цена*:
16 178
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ

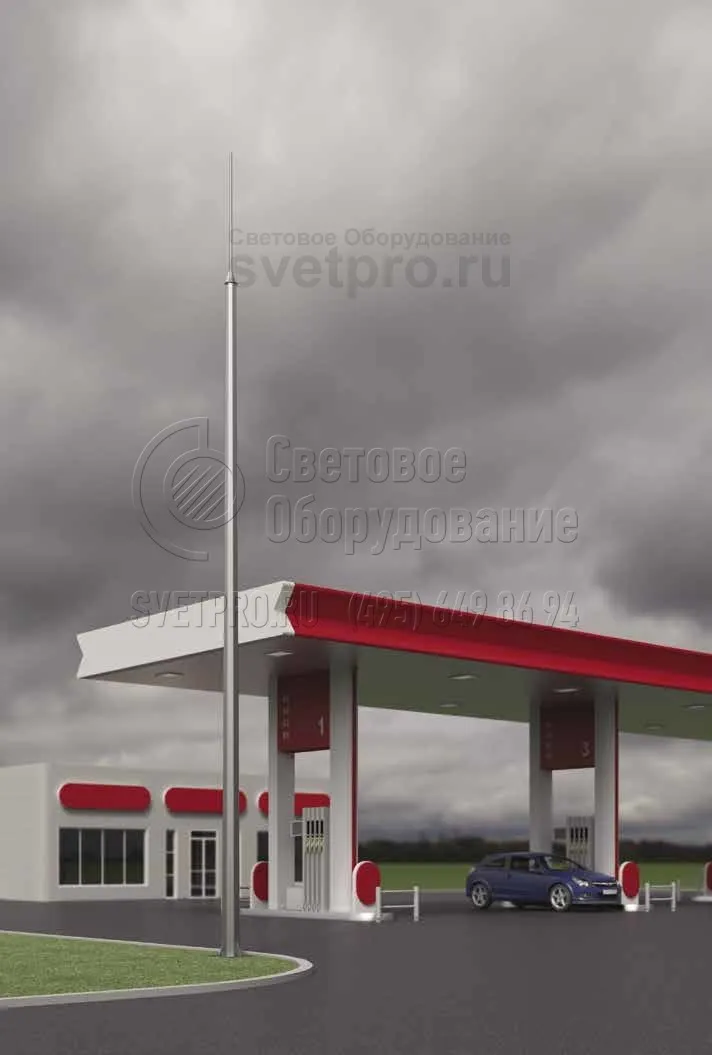

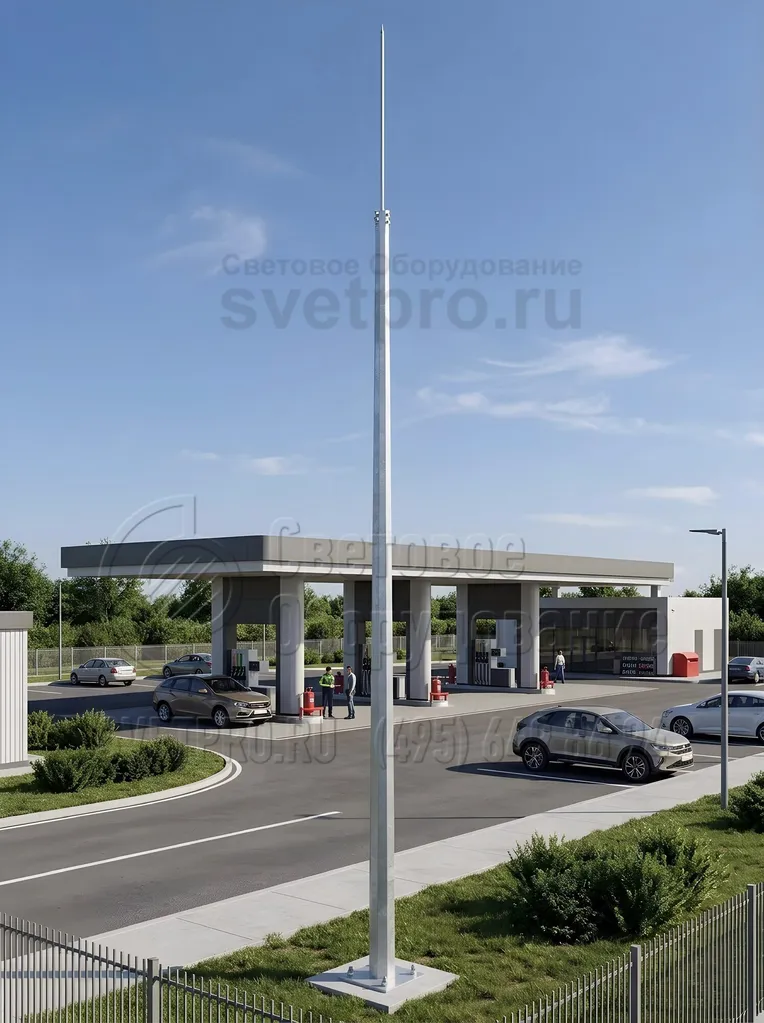

НФГ-10 – модель молниеотвода, основу конструкции которого составляет несиловая опора. Изделие размещается на заправках, жилых и промышленных зданиях, хранилищах ГСМ, а также на других объектах и территориях, где необходима надежная защита от молнии.

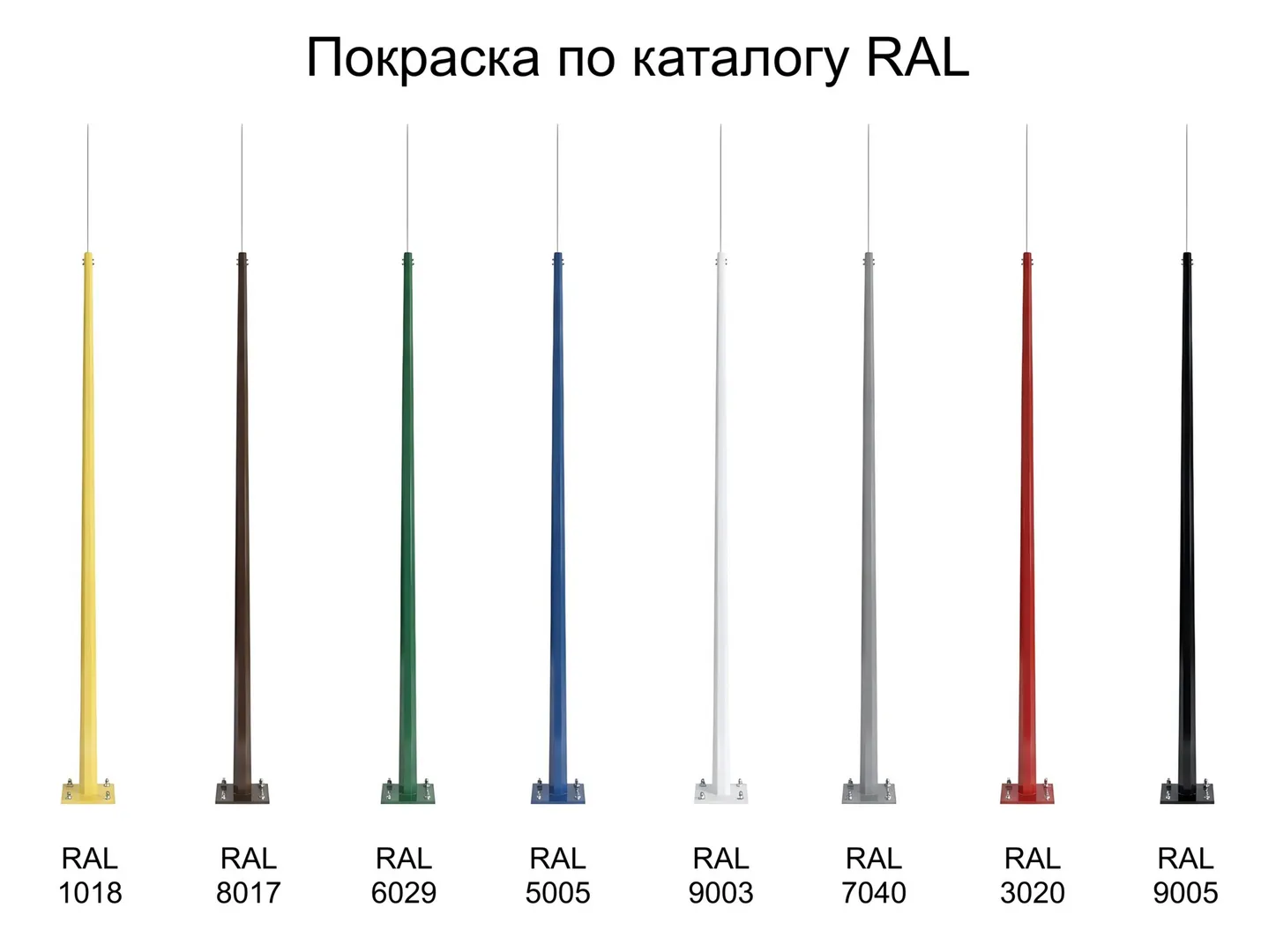

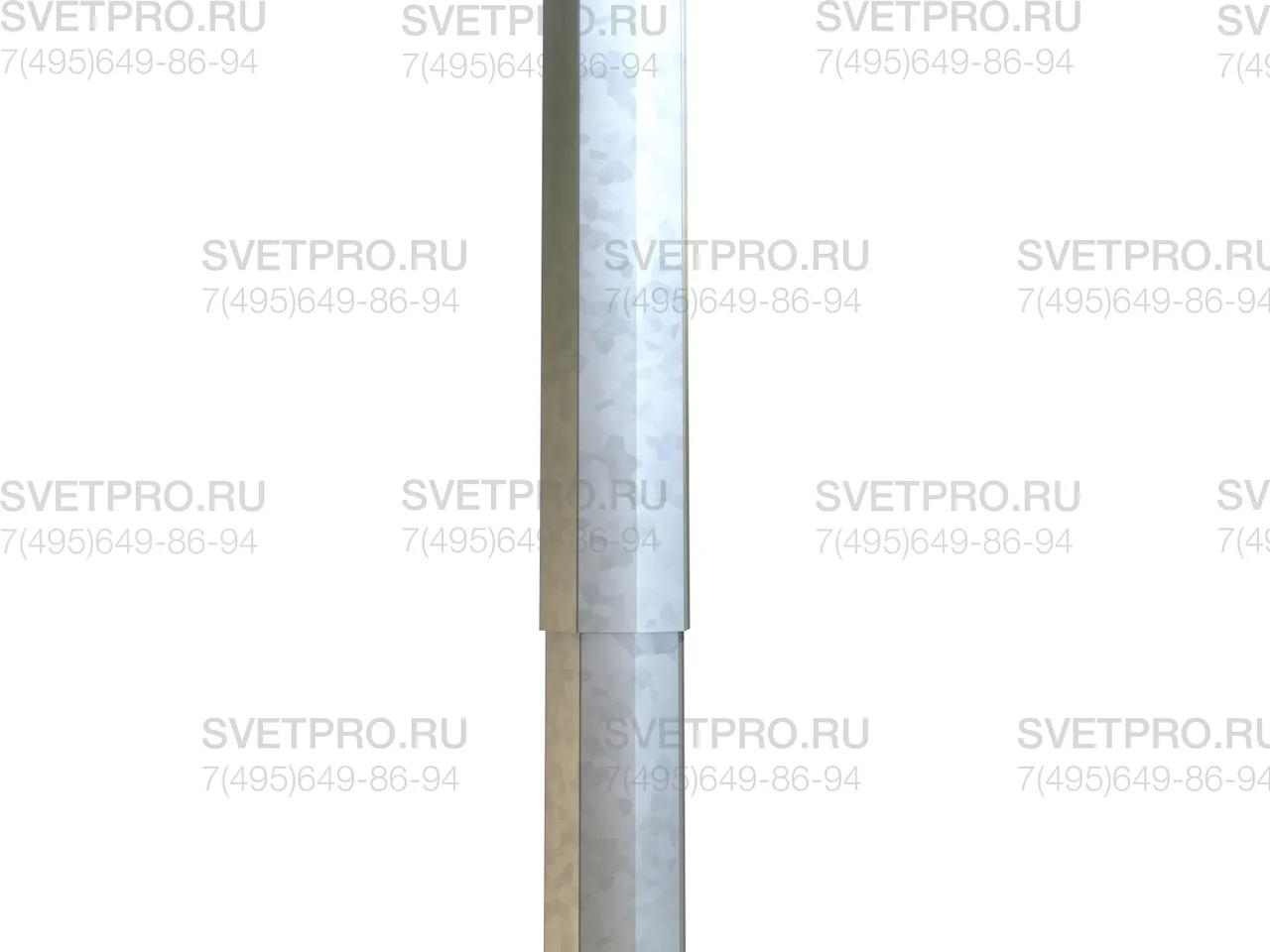

Опора молниеотвода изготавливается из стального проката, имеет граненую поверхность, повышающую прочность и устойчивость конструкции. Молниеприемник, размещаемый в верхней части, изготавливается из конструкционной стали, которая лучше проводит электричество. Вся конструкция подвергается оцинковке горячим методом для обеспечения надежной защиты от влияния внешних факторов и развития коррозии. Изделие может дополнительно окрашиваться в выбранный оттенок по каталогу RAL.
Опорная конструкция с молниеотводом монтируется на бетонное основание с размещенным внутри закладным элементом. Расчет параметров фундамента выполняется индивидуально и зависит от условий эксплуатации и особенностей грунта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-10 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 190 мм |
| Вес: | 55/91 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|
| НФГ-5,0-З(5)-ц | 16 178 ₽ | ЗФ-16/4/К140-1,2-б | 55 | 10000 | 1200 | 5000 | 190 | 140 |
| НФГ-7,0-З(3)-ц | 26 768 ₽ | ЗФ-20/4/К230-1,5-б | 91 | 10000 | 1500 | 3000 | 320 | 230 |

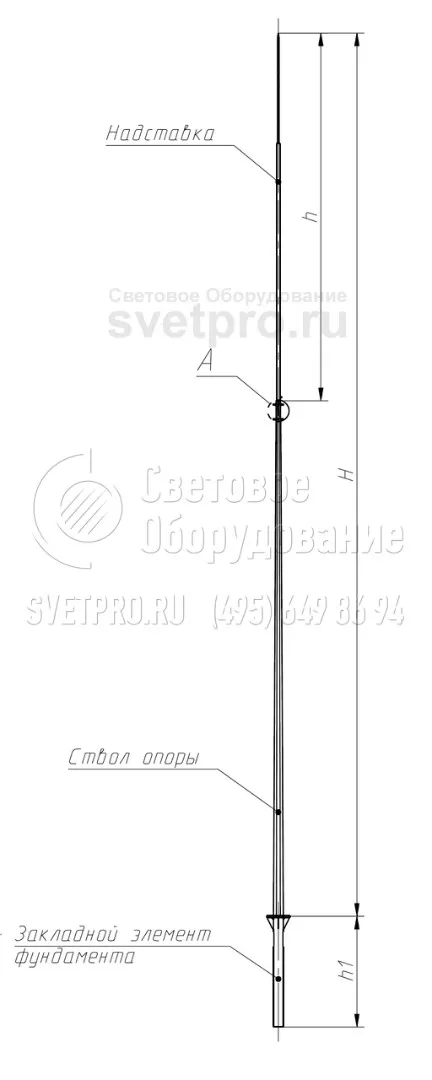

H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
как выбрать опору?

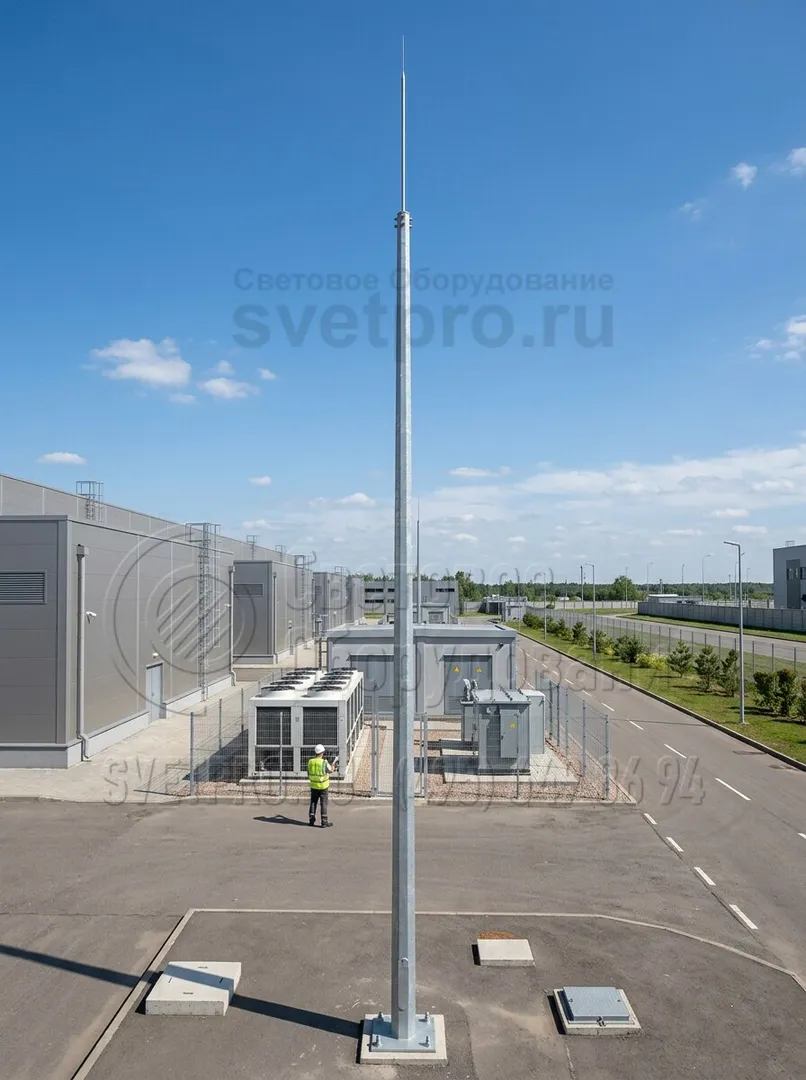

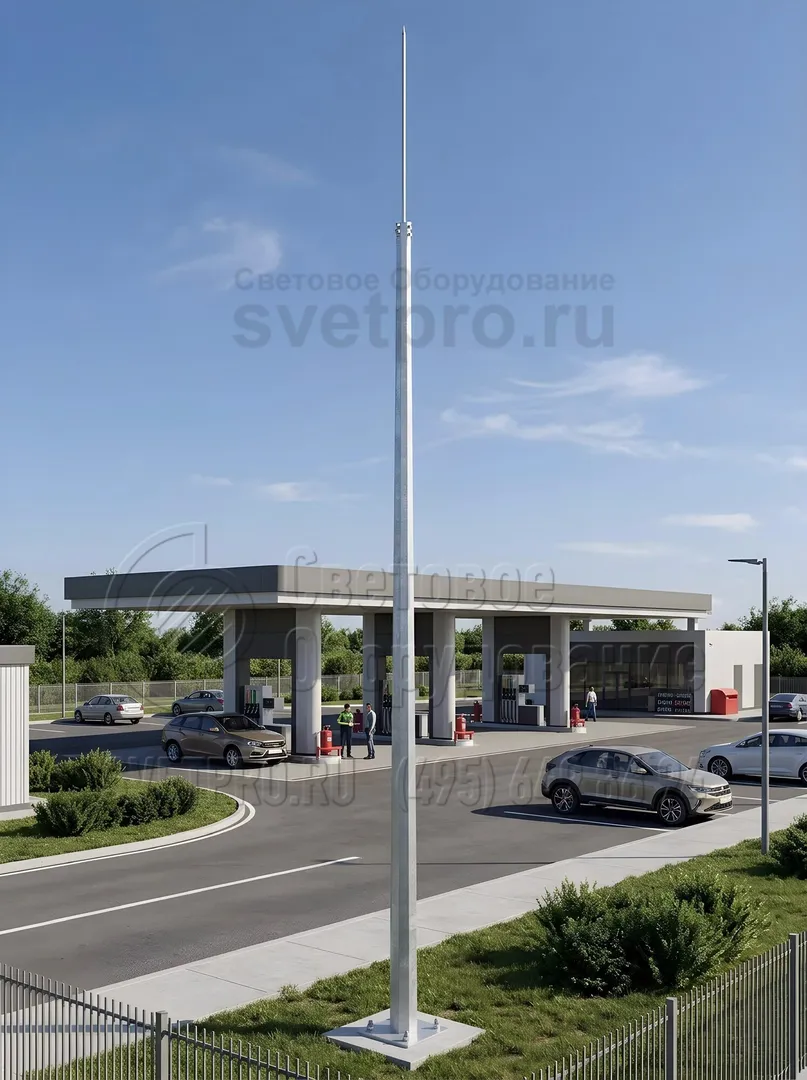

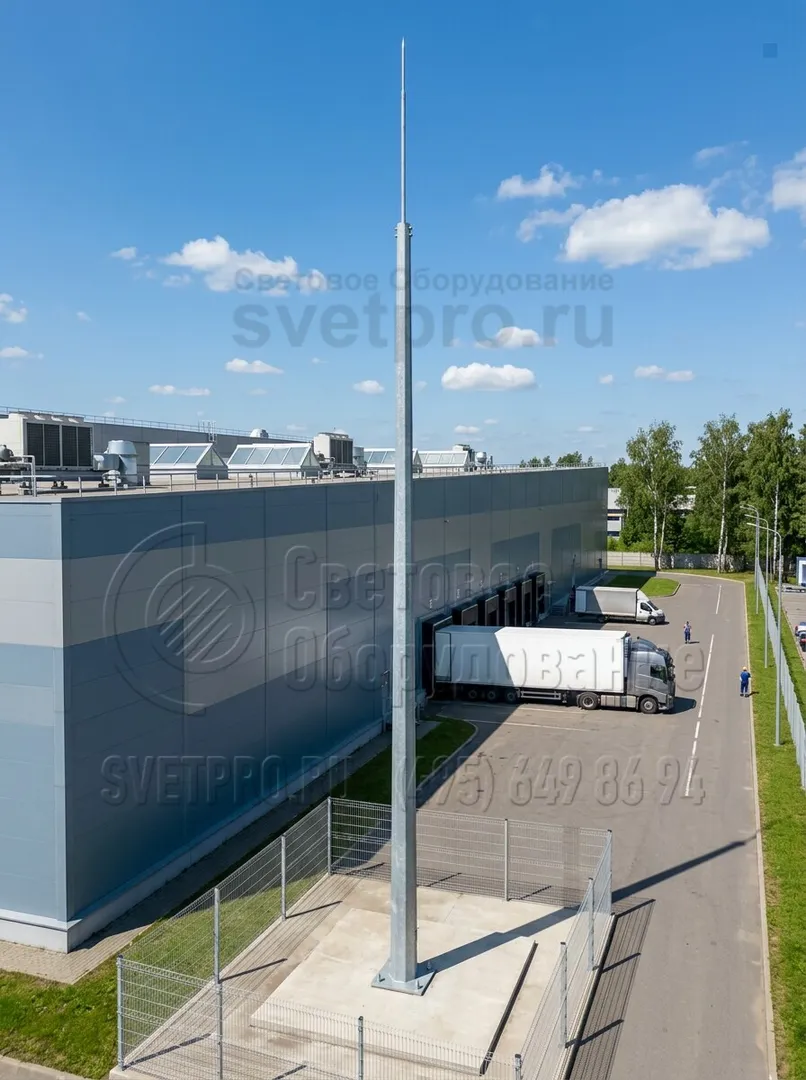

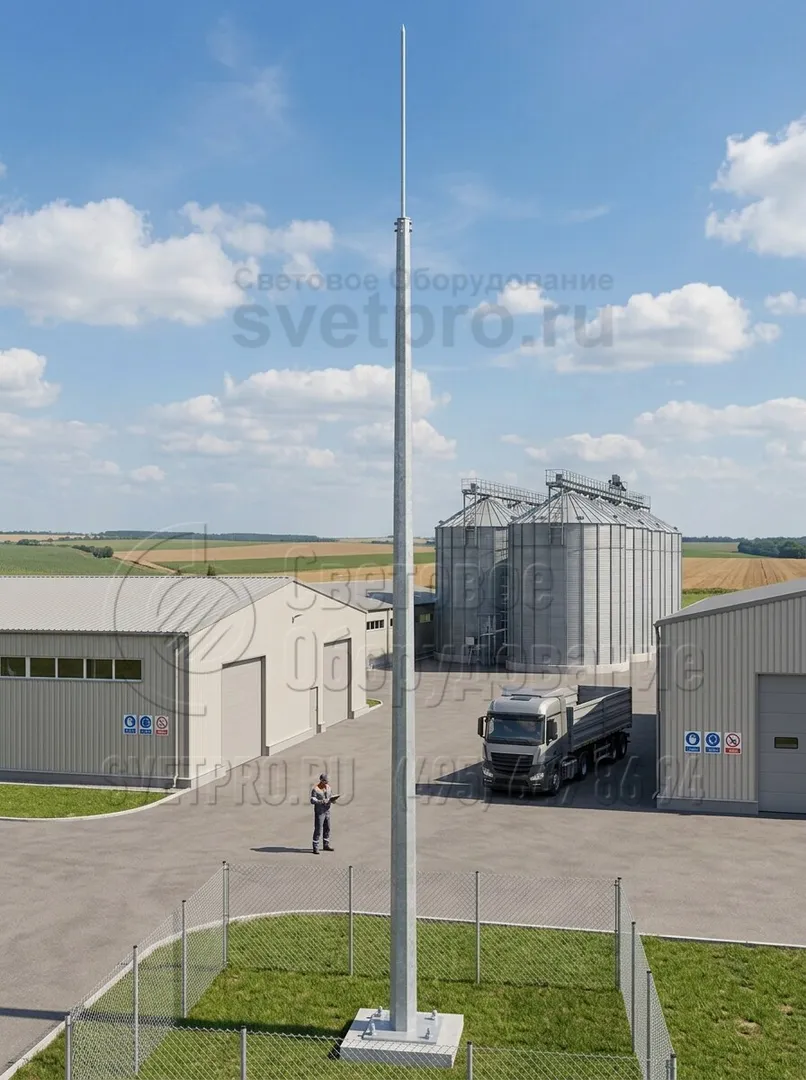

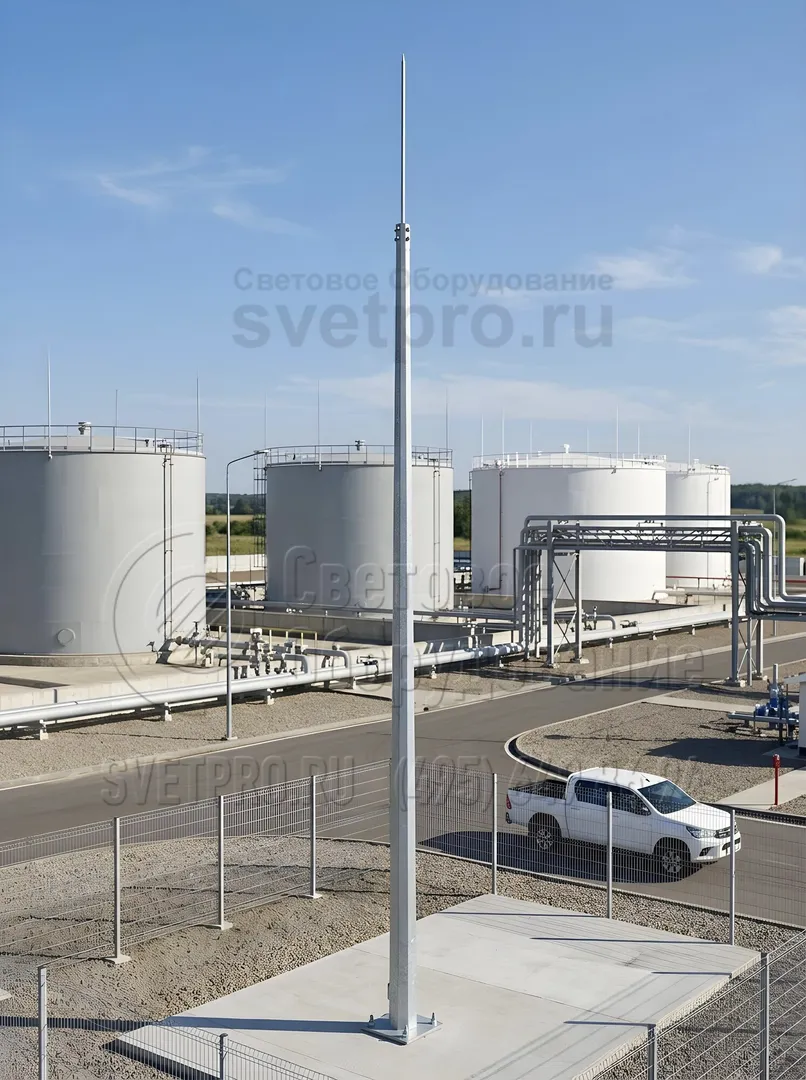

Фото с объектов

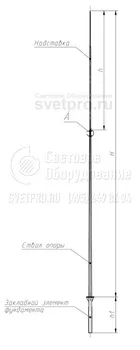

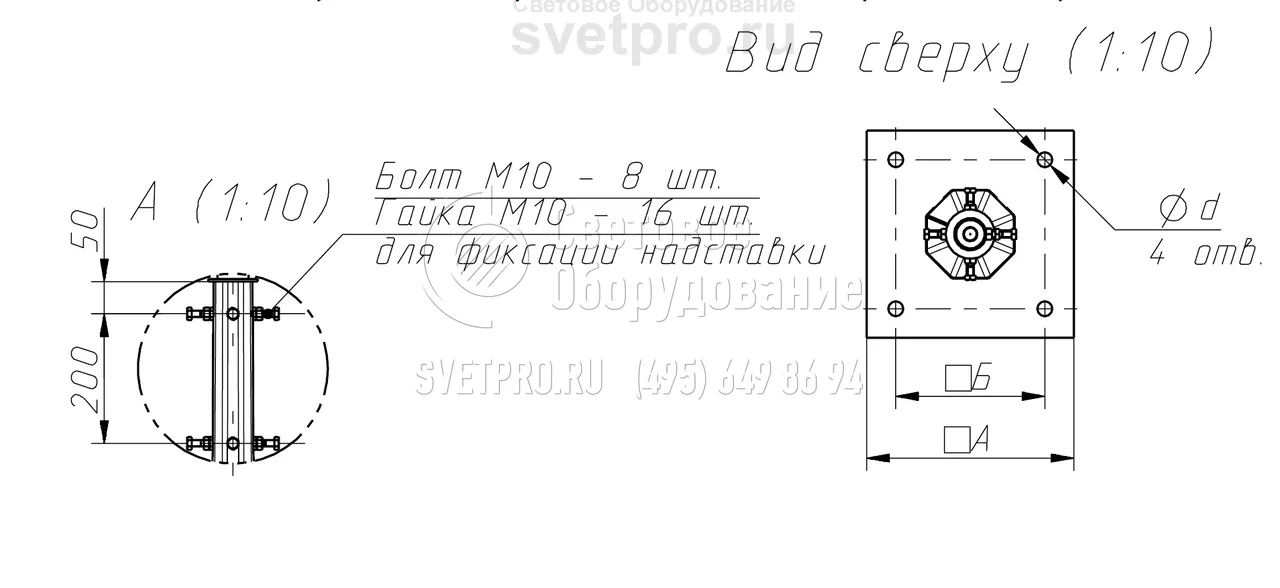

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

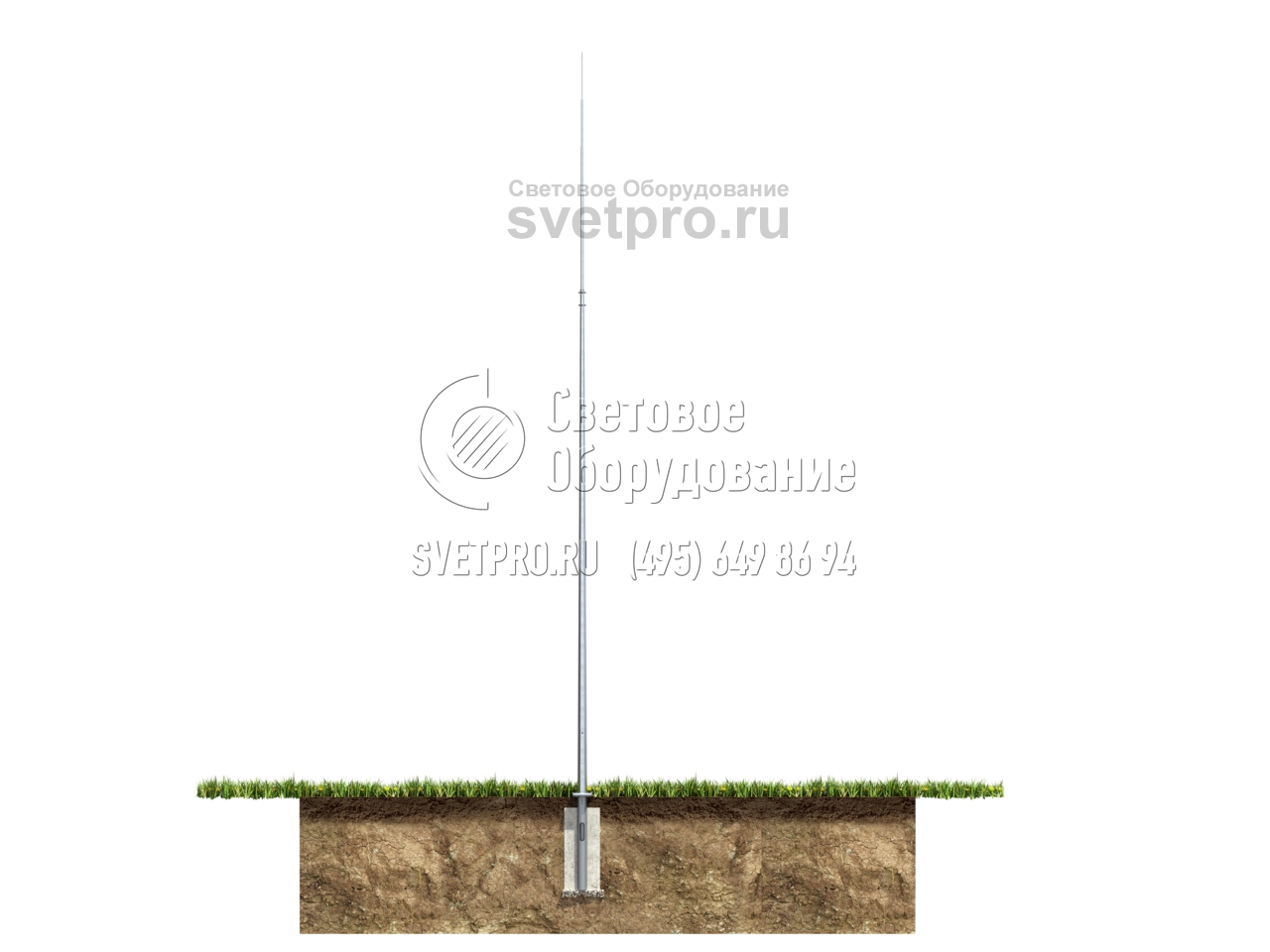

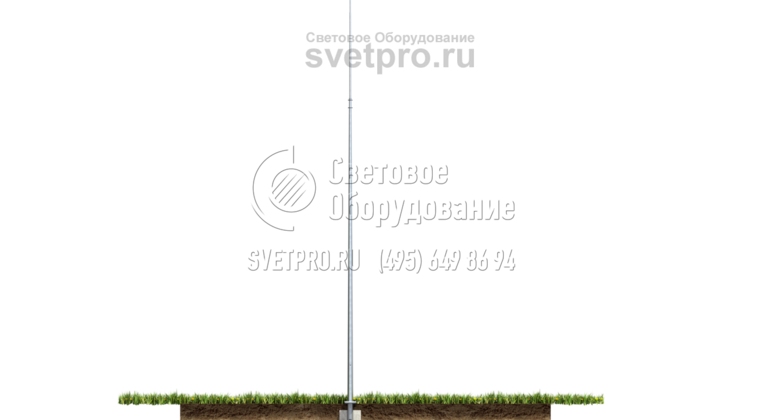

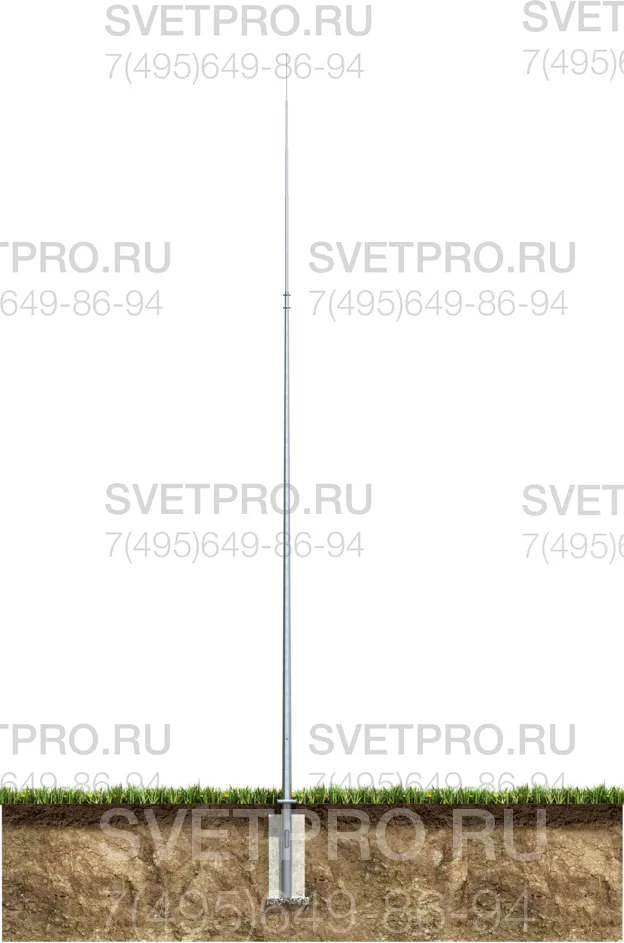

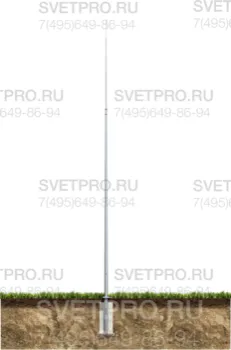

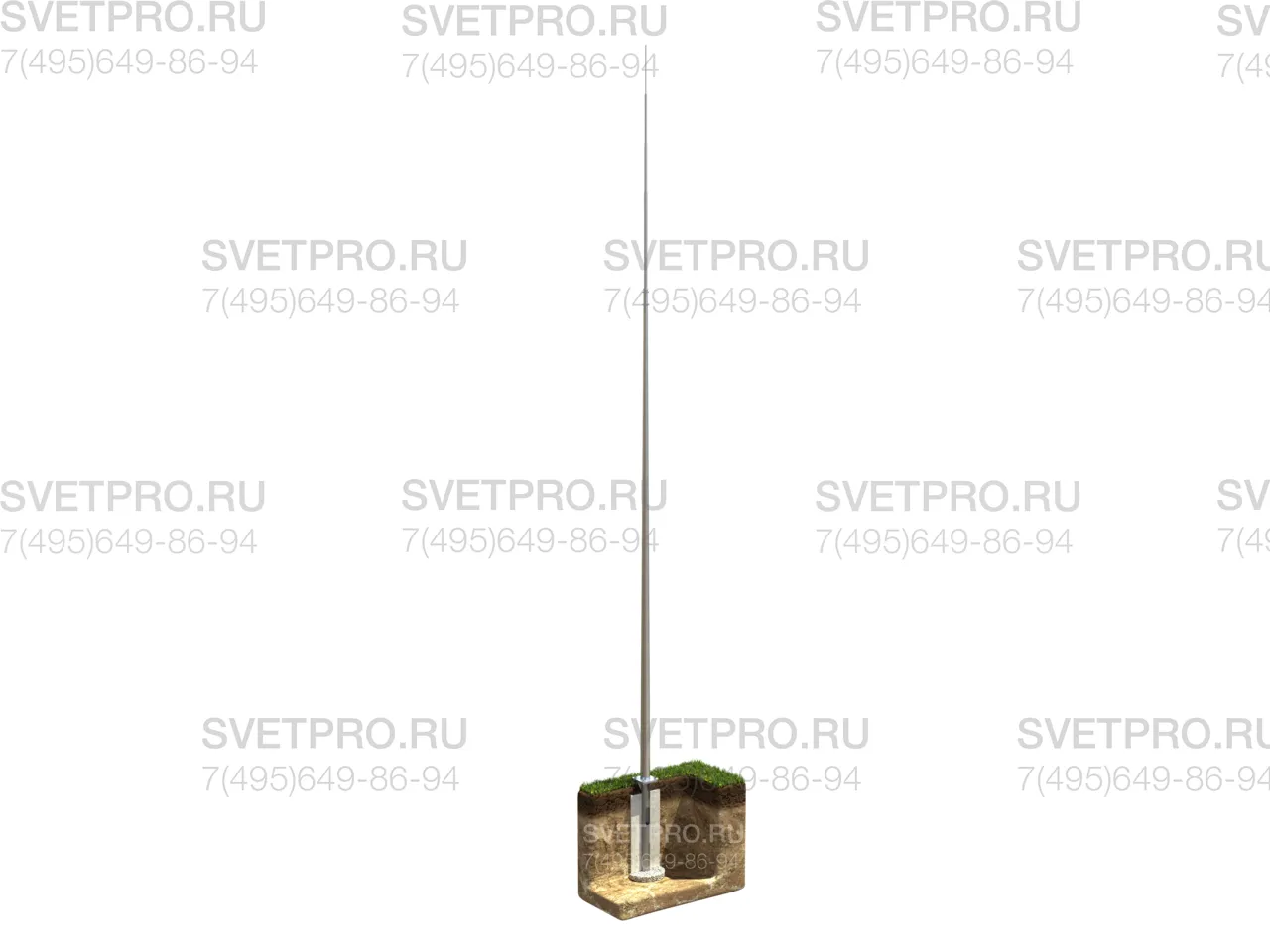

1. На фотографии представлена схема установки молниеотвода на защищаемом объекте. Для крепления наземной части используется закладная деталь. В этом варианте используется трубчатая модель с верхней опорной площадкой в виде квадрата с отверстиями. Ее параметры подбираются в соответствии с проектом.
-

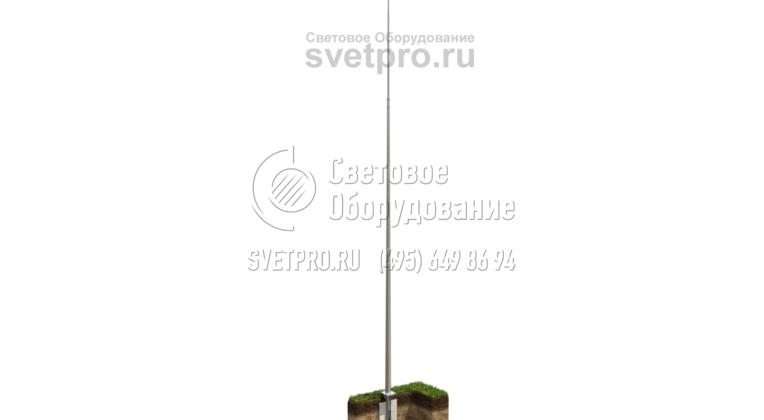

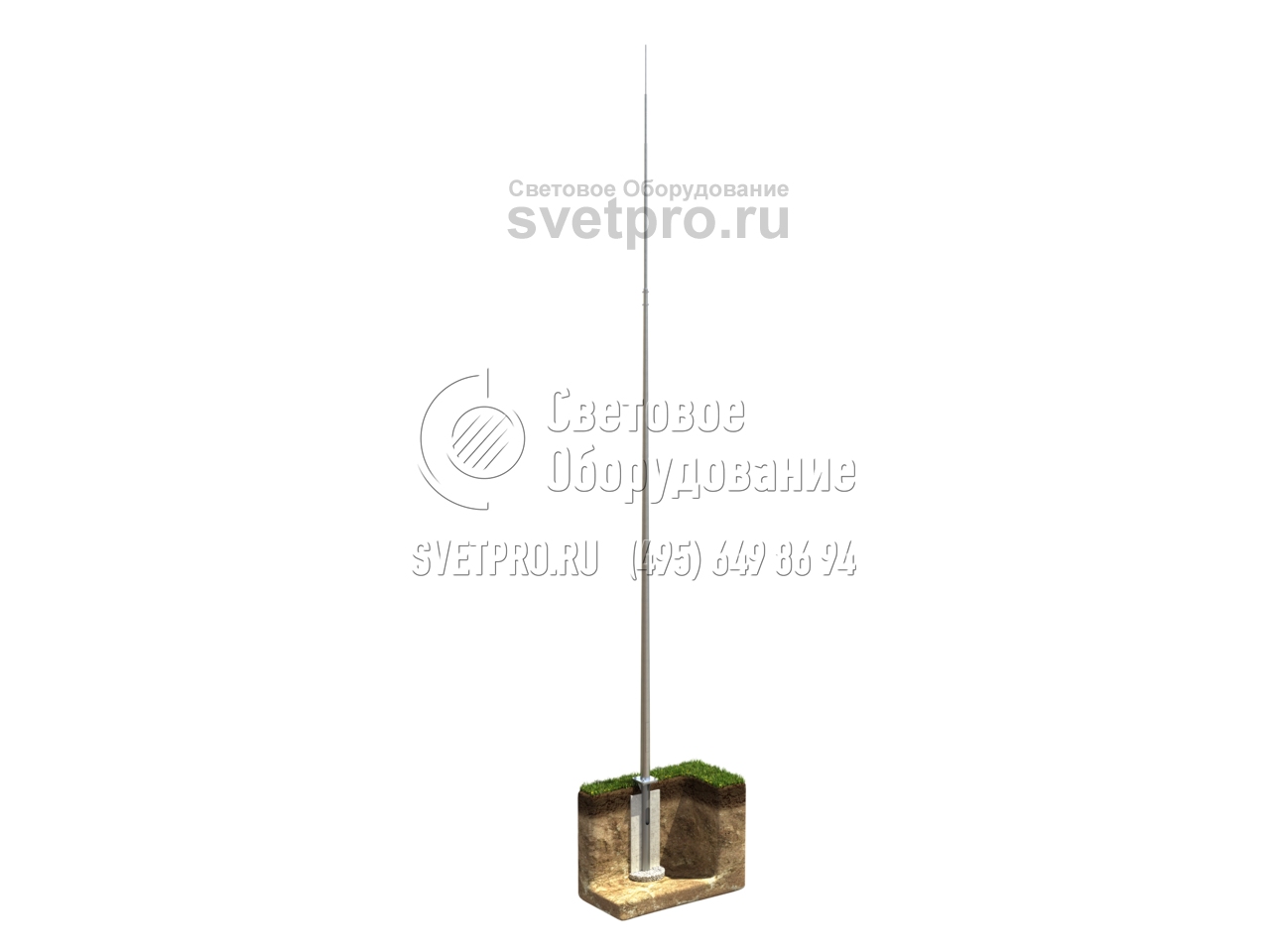

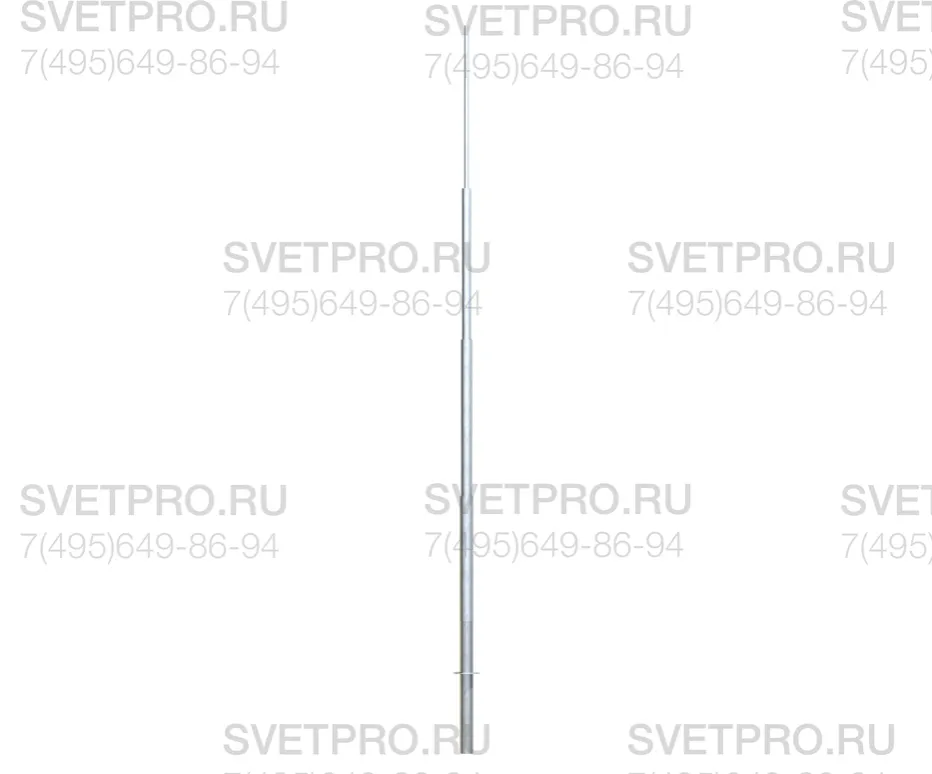

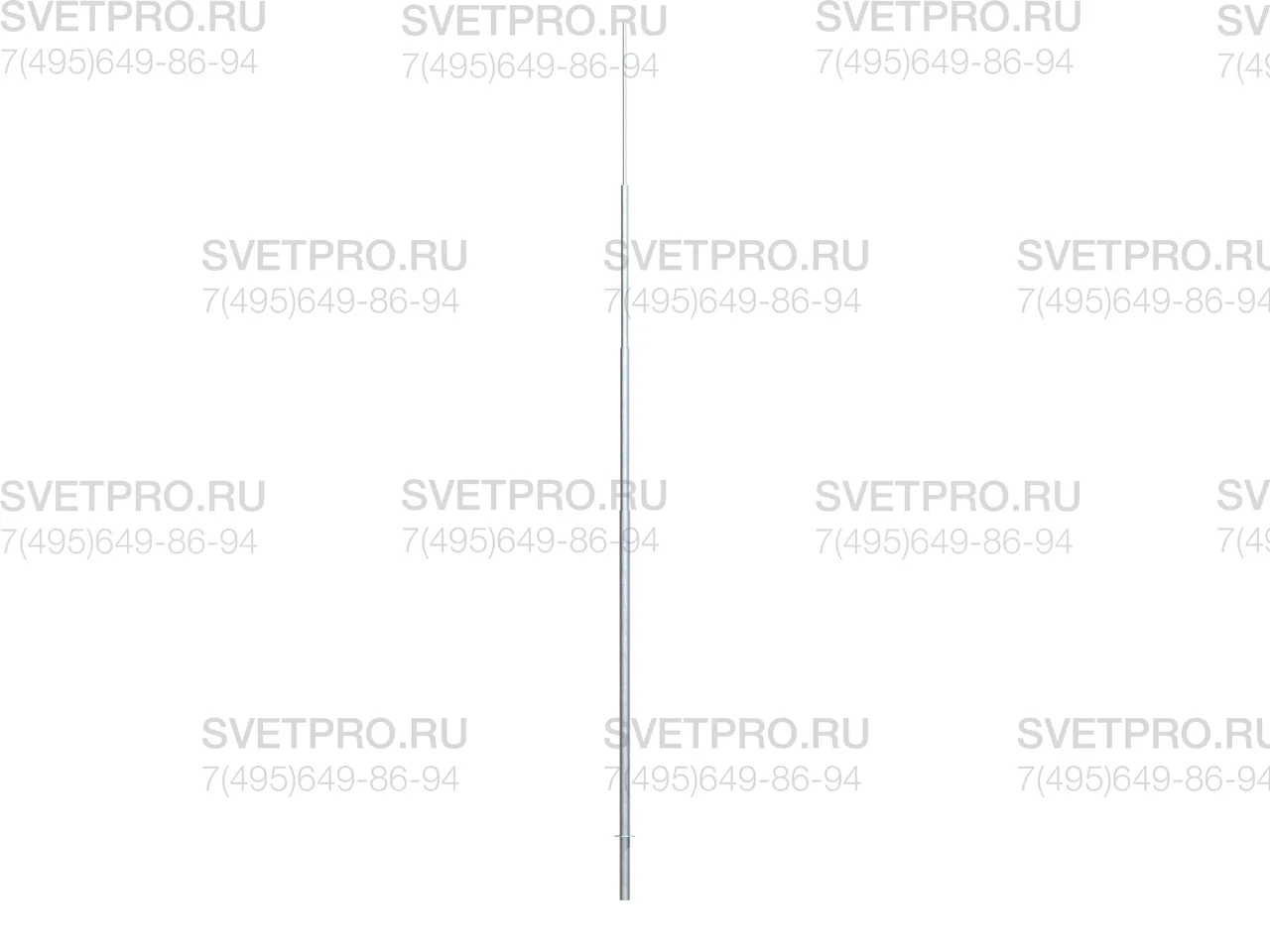

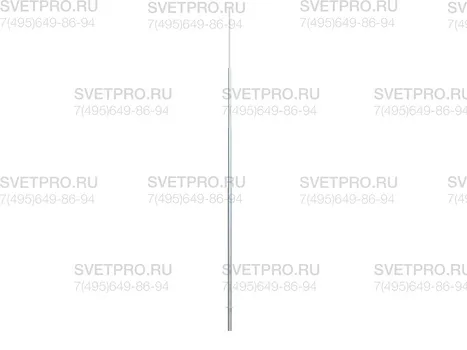

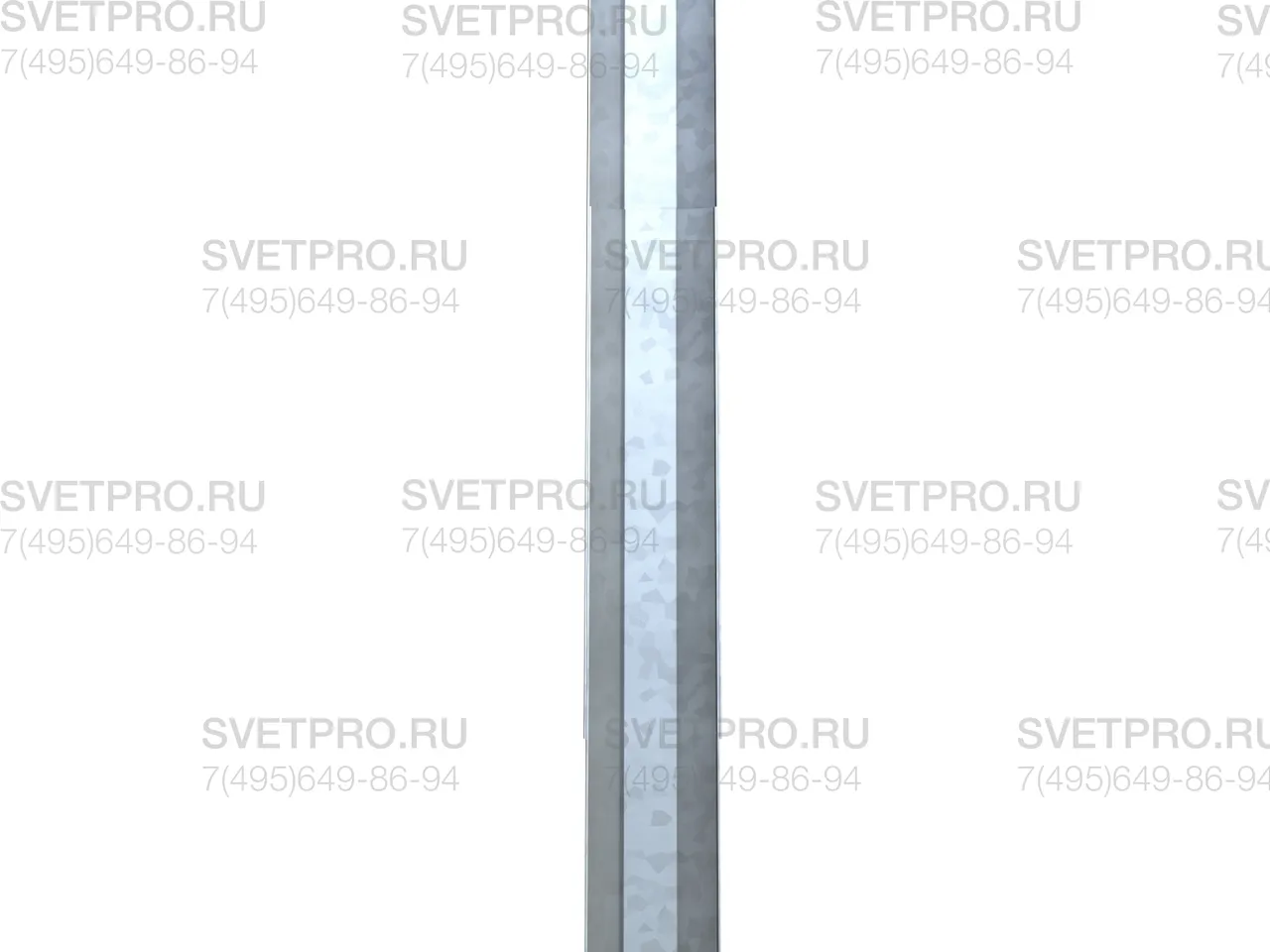

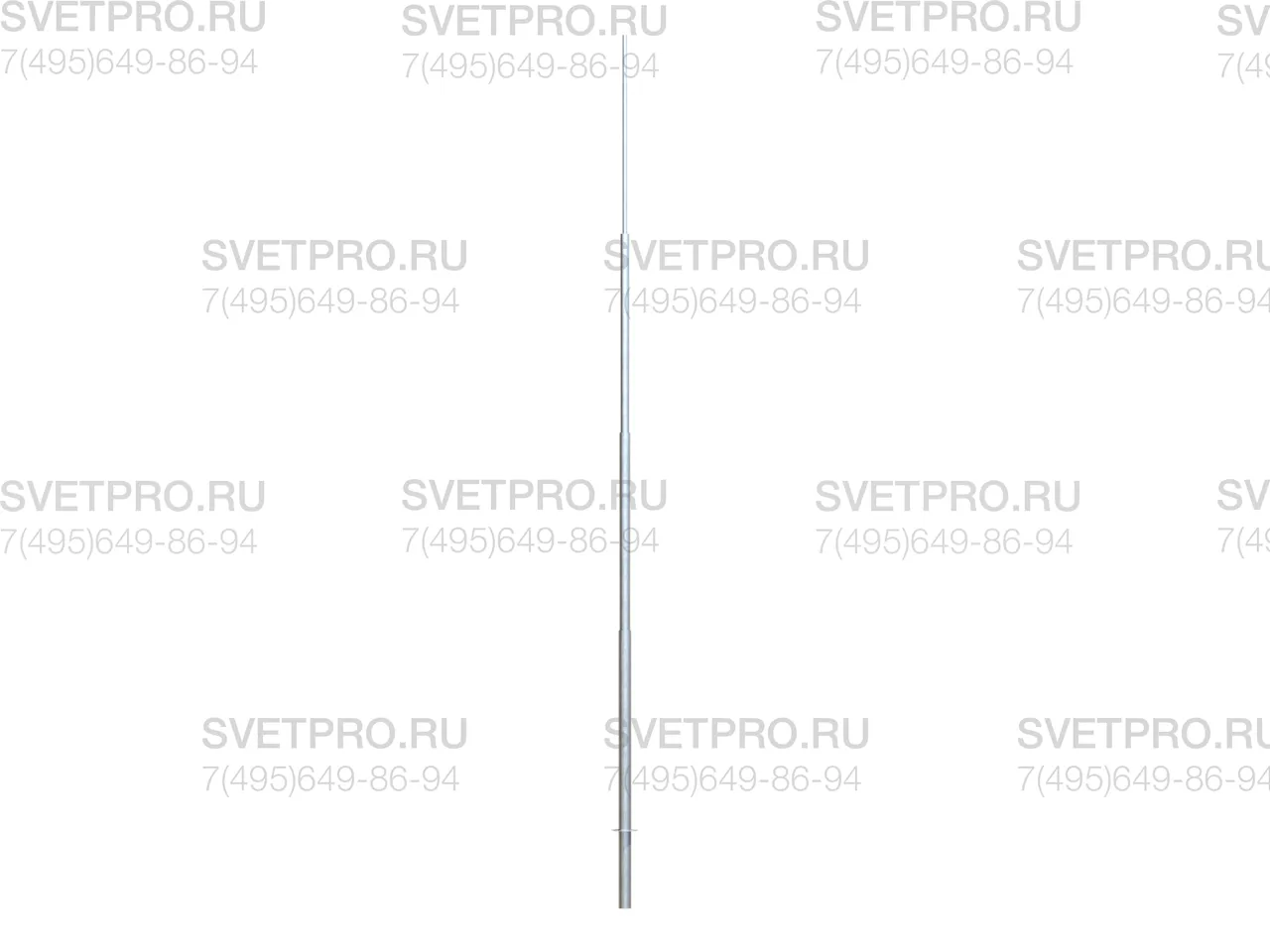

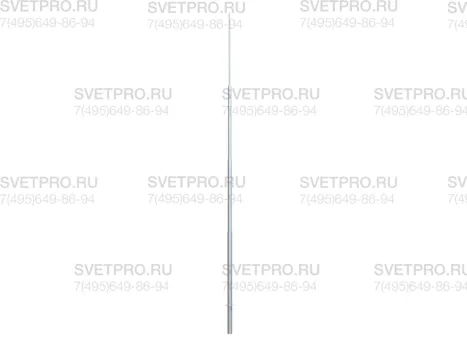

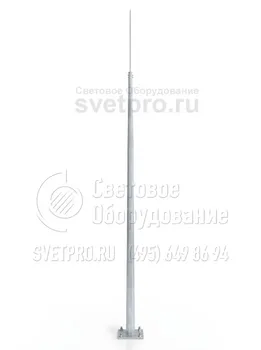

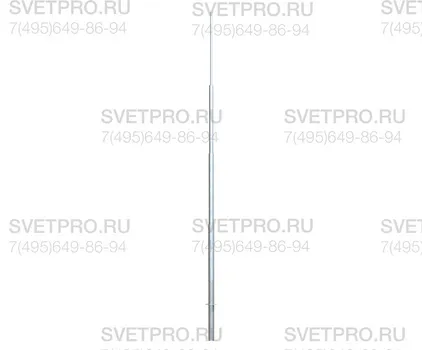

2. Конструктивно молниеотвод состоит из трех частей. Основная из них — это опора, которая имеет корпус конусовидной формы с поперечником в форме многогранника. Вторая важная деталь — штырь молниеприемника на верхушке. Для монтажа всей конструкции применяется трубчатый закладной элемент. -

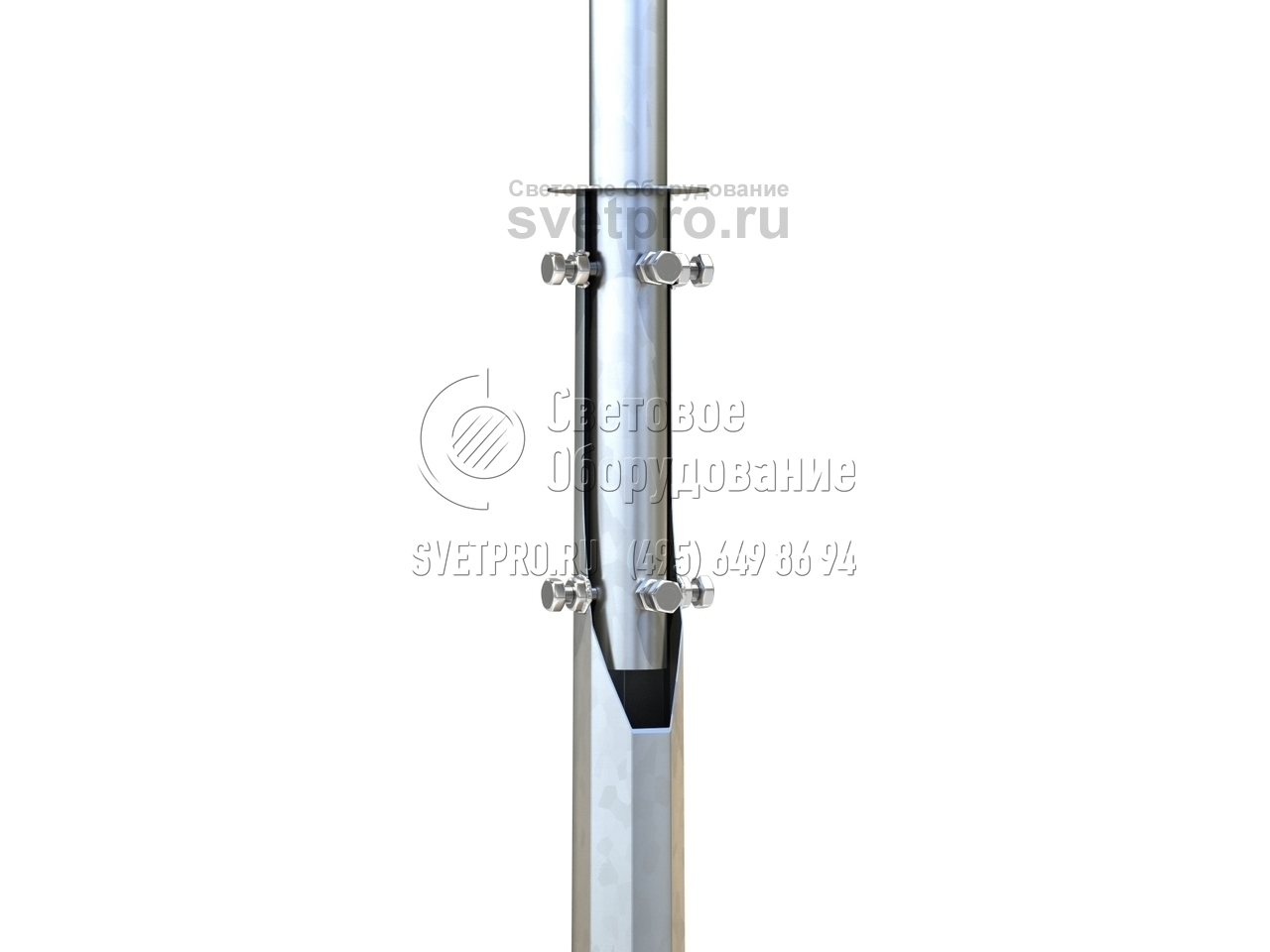

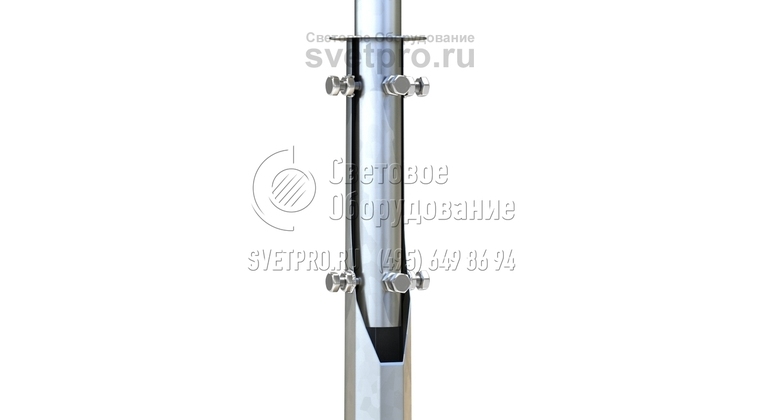

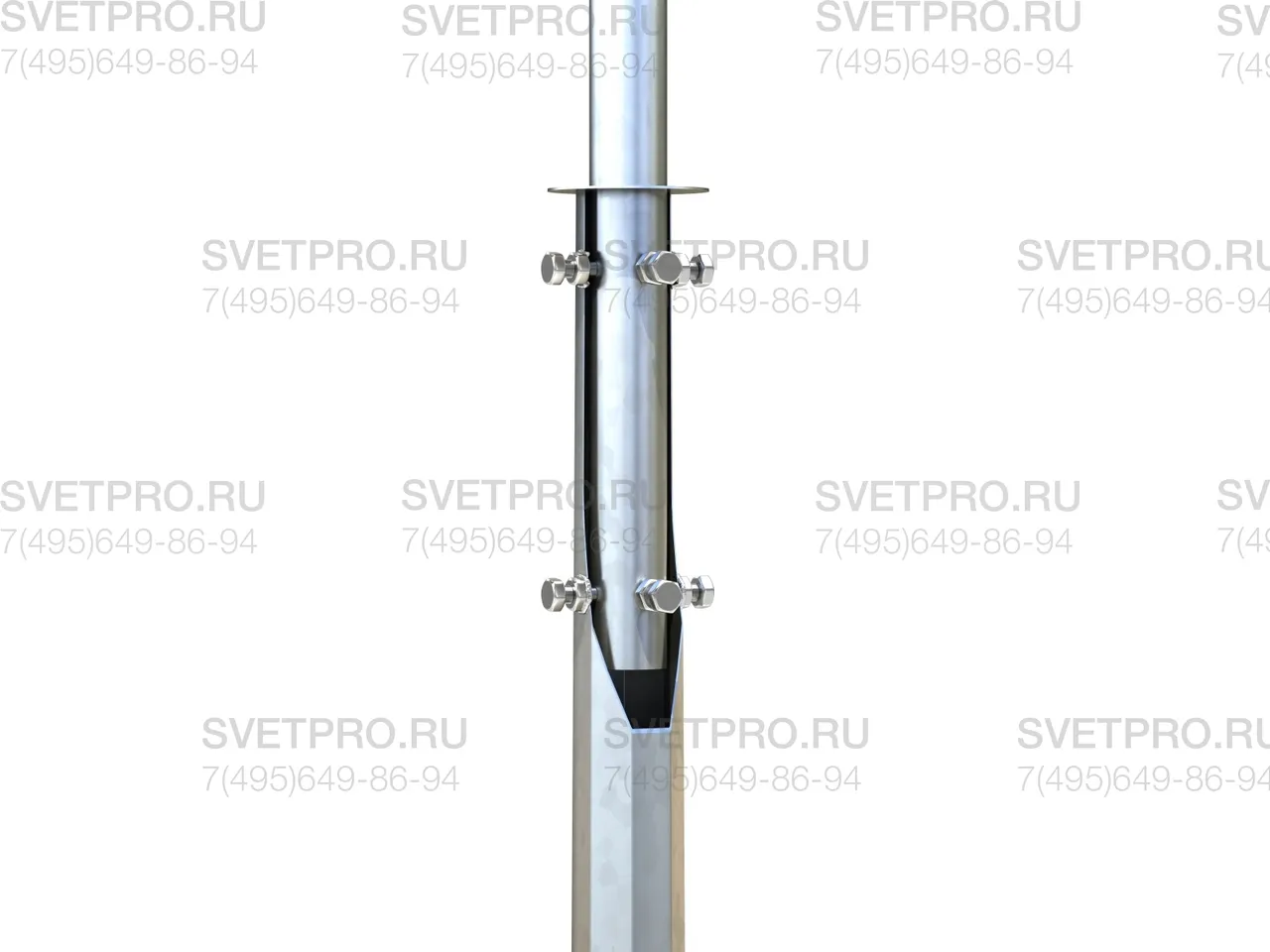

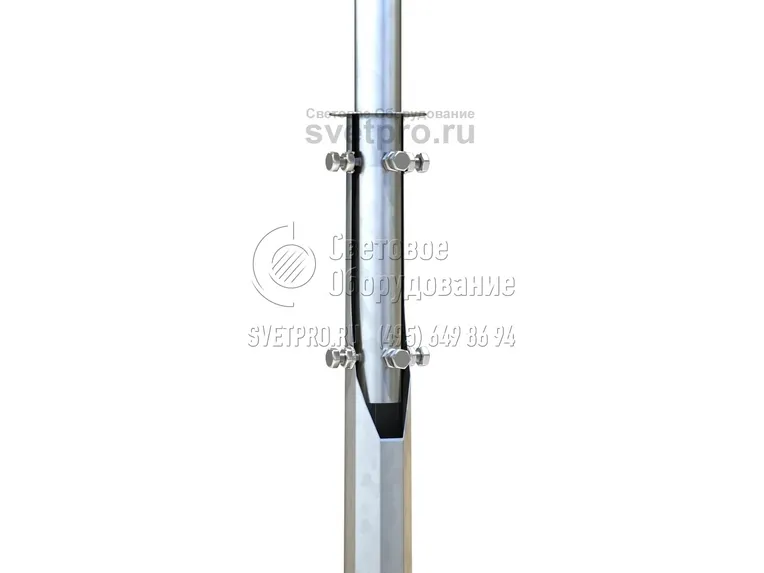

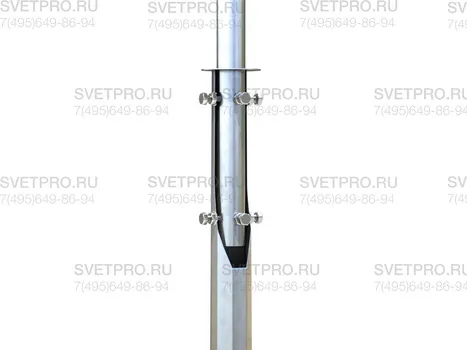

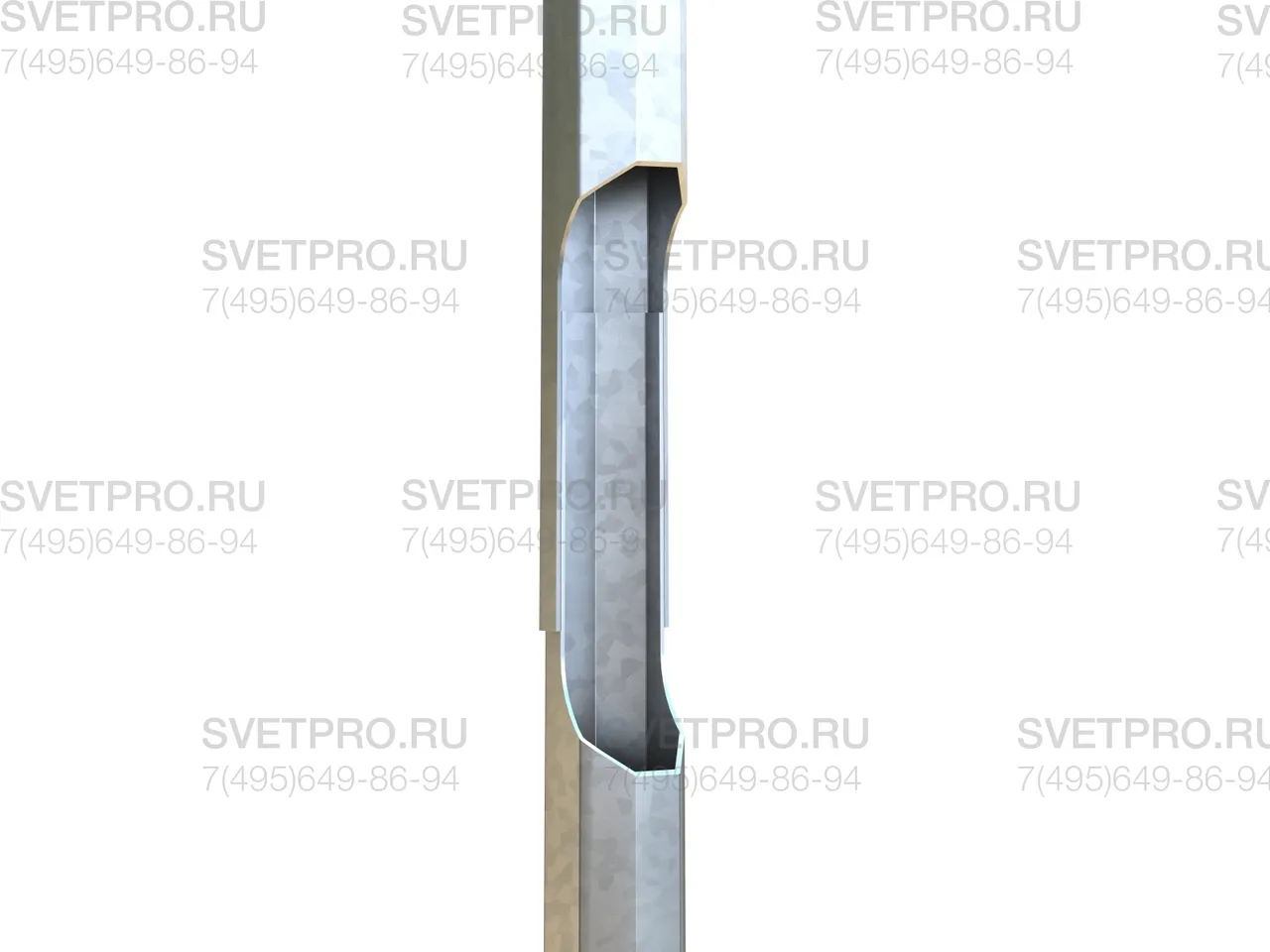

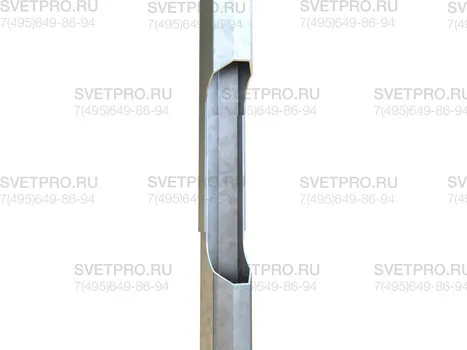

3. На этой схеме представлен способ крепления штыря на оголовке инженерной конструкции. Хвостовая часть штыря имеет ограничительную шайбу и вставляется внутрь оголовка. После этого через отверстия в корпусе закручиваются болты. Такое соединение остается разборным, штырь можно снимать.
