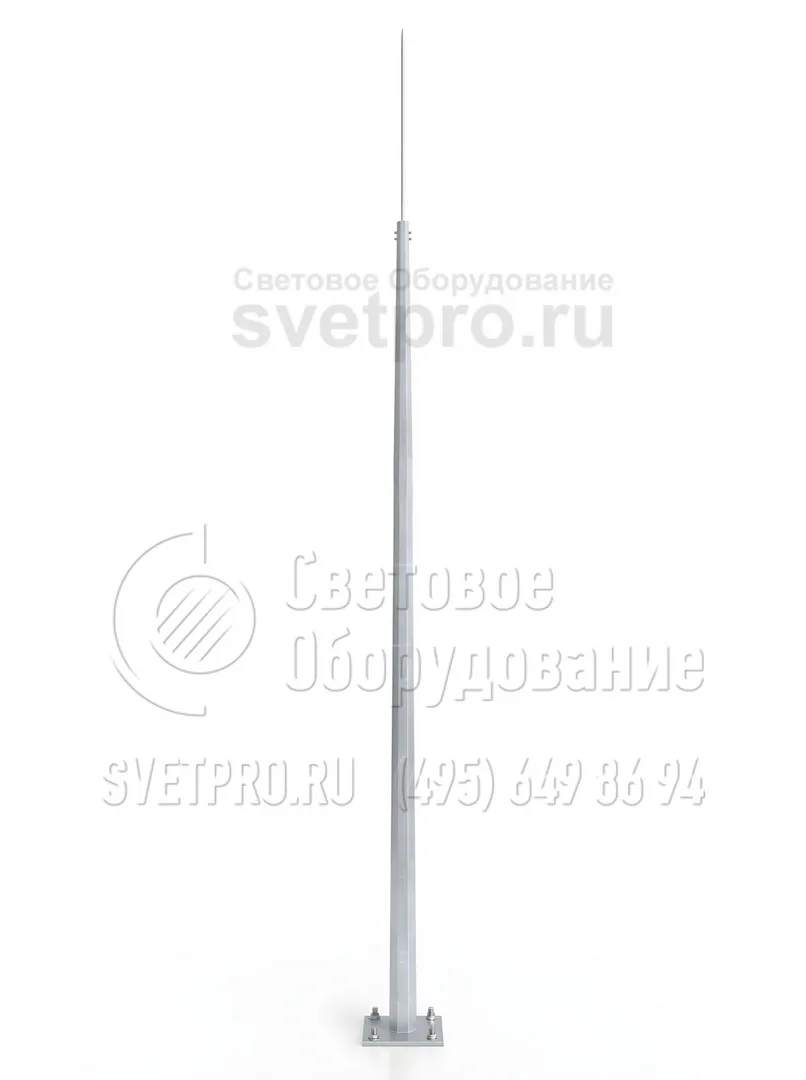

НФГ-7 Молниеотвод высота 7 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-7 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 190 мм |
| Вес: | 43 кг |
| Высота: | 7 м |
| Форма опоры: | Граненая |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

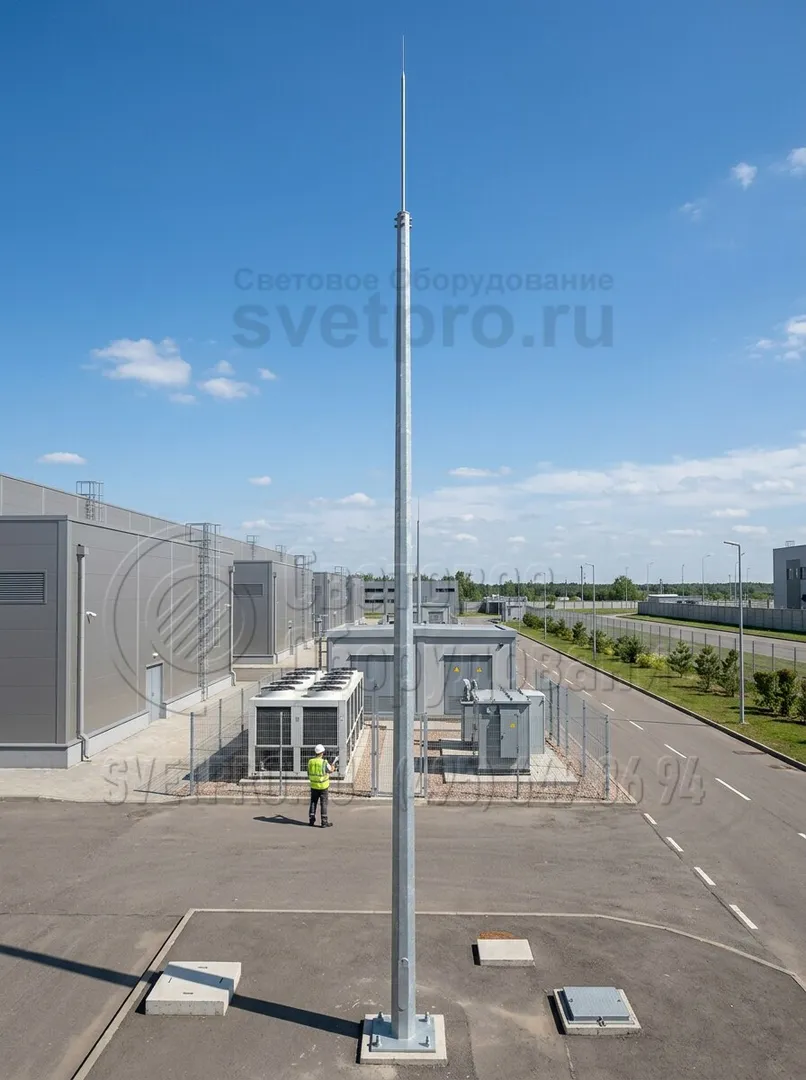

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|
| НФГ-5,0-З(2)-ц | ЗФ-16/4/К140-1,2-б | 43 | 7000 | 1200 | 2000 | 190 | 140 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ

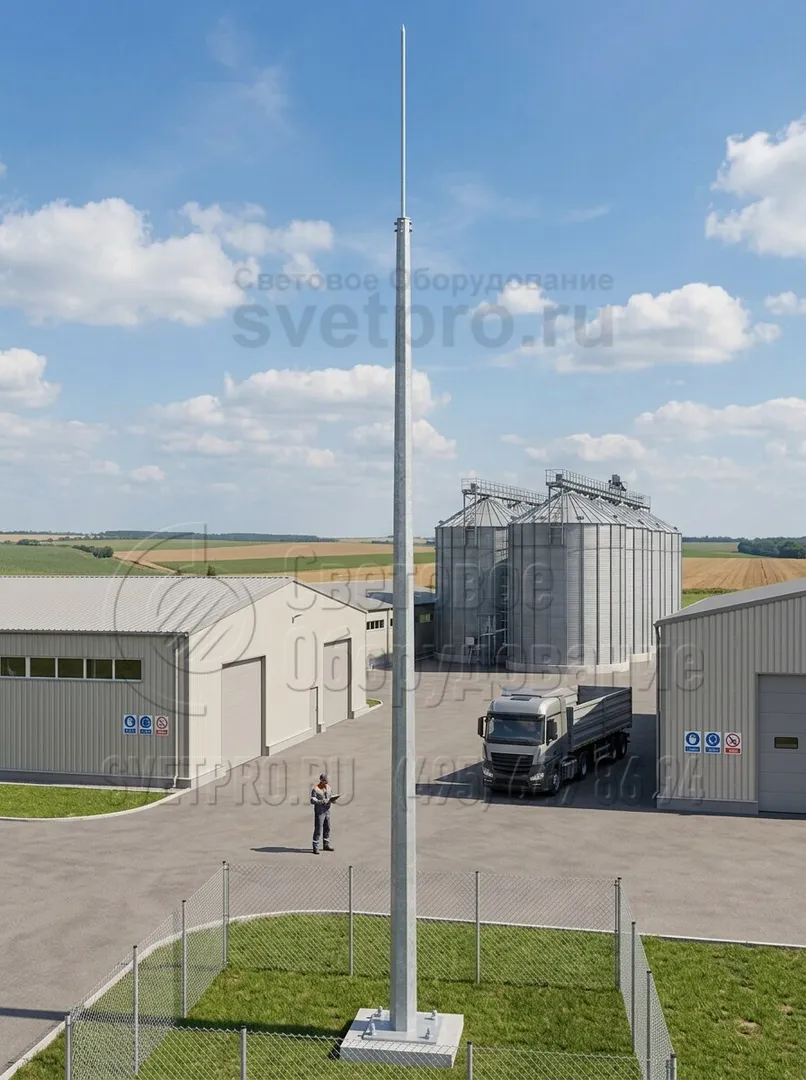

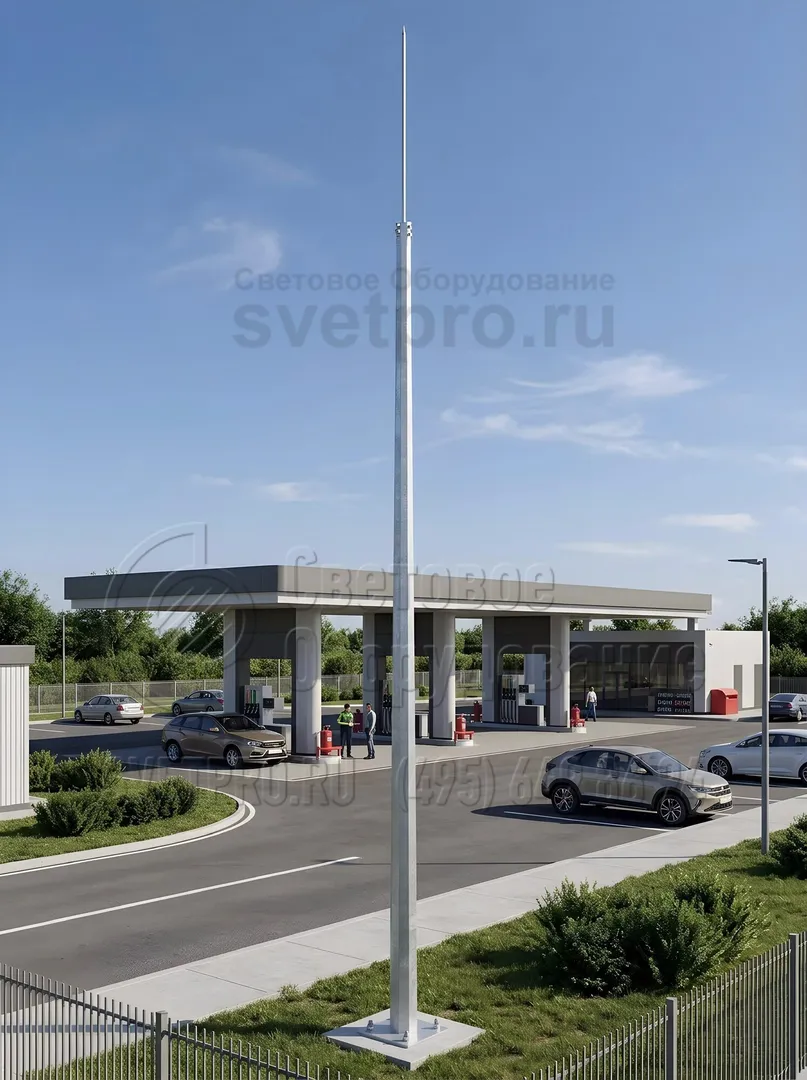

НФГ-7 – молниеотвод, основное назначение которого заключается в создании надежной защиты для зданий и прилегающих территорий от ударов молний. Конструкция устанавливается на жилых и промышленных зданиях, нефтебазах, автозаправках.

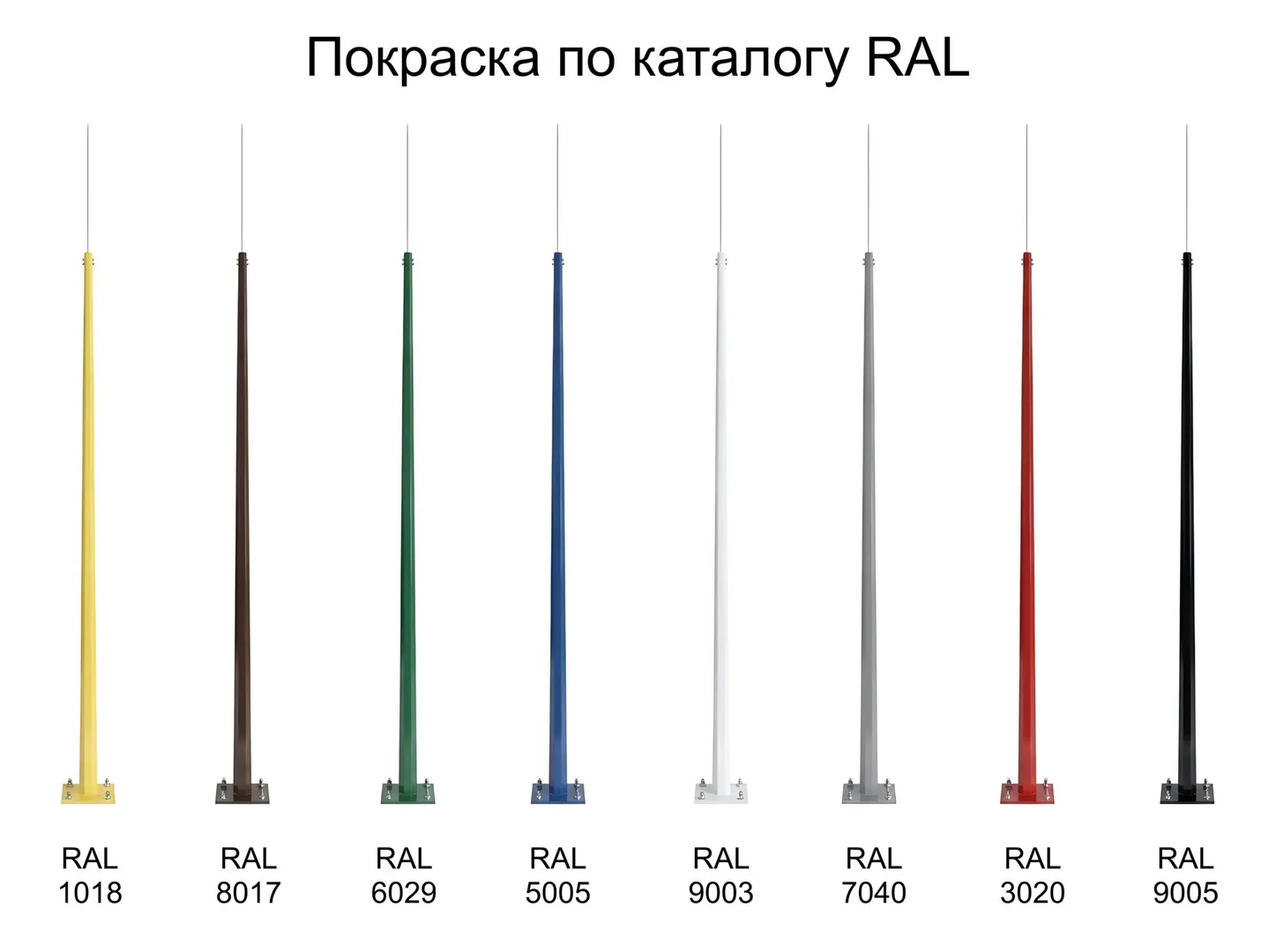

Молниеотвод собирается на базе несиловой опоры с граненой поверхностью. Функцию молниеприемника выполняет верхняя надставка, изготовленная из конструкционной стали с высокими показателями электропроводности. Защита конструкции от коррозии и негативного влияния внешних факторов реализуется посредством оцинковки, проводимой горячим методом. При необходимости возможна дополнительная окраска изделия в выбранный цвет по каталогу RAL.
Установка молниеотвода выполняется на железобетонный фундамент с предварительным размещением закладного элемента. Ствол опоры соединяется с ЗДФ через фланец. Расчетные параметры основания зависят от условий эксплуатации столба и показателей грунта.
Фотогалерея
-

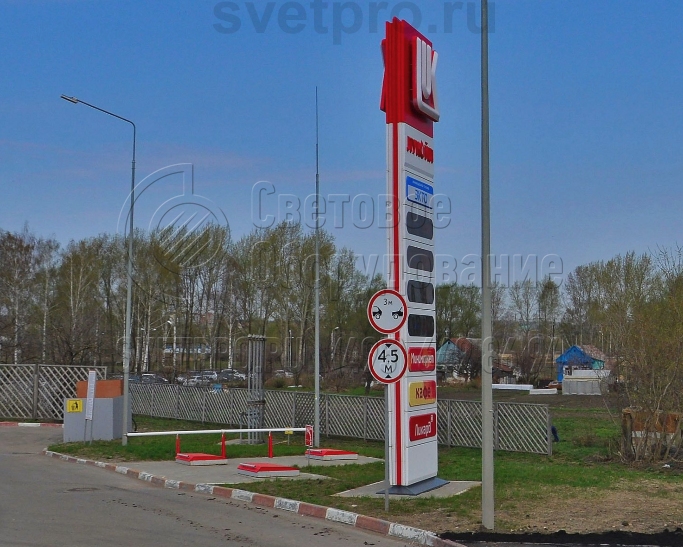

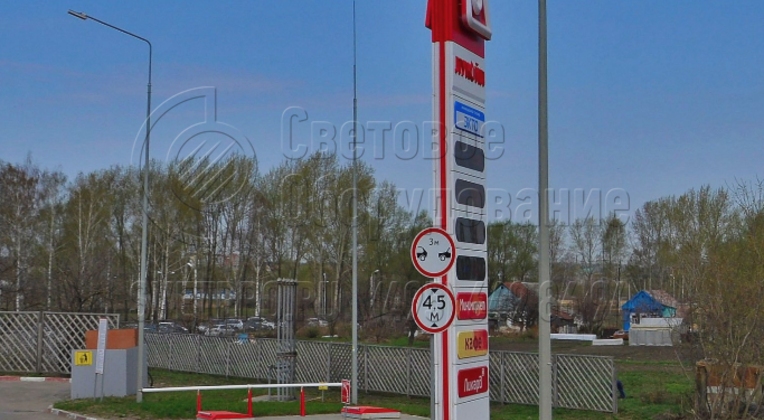

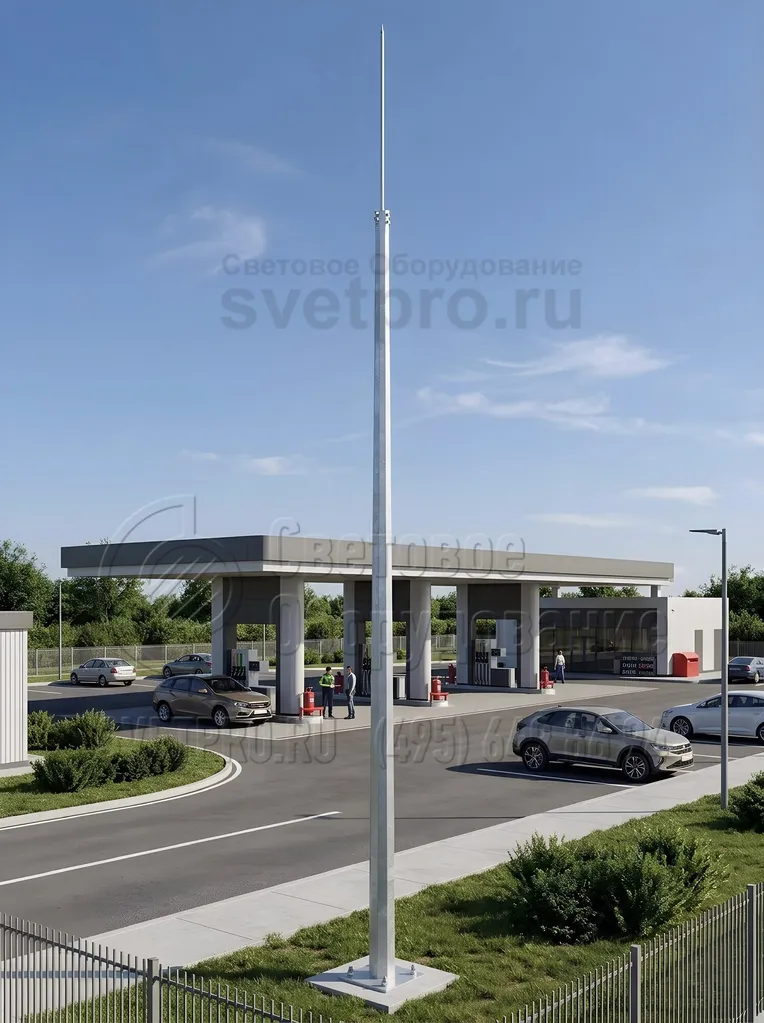

1. На представленном изображении вы видите молниеотвод, который установлен на автозаправочной станции. Корпус конструкции выполнен в виде конуса, который сужается к верхушке. Это придает изделию стабильность, в собранном виде молниеотвод способен выдержать сильный ветер во время шторма.
-

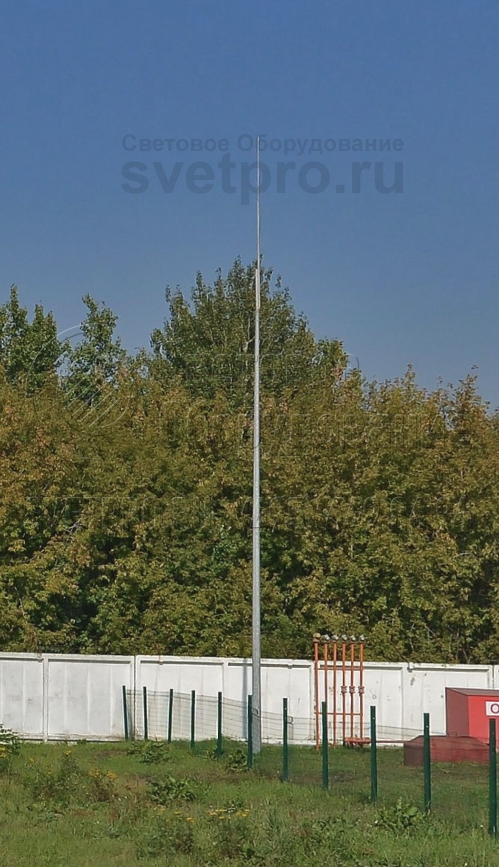

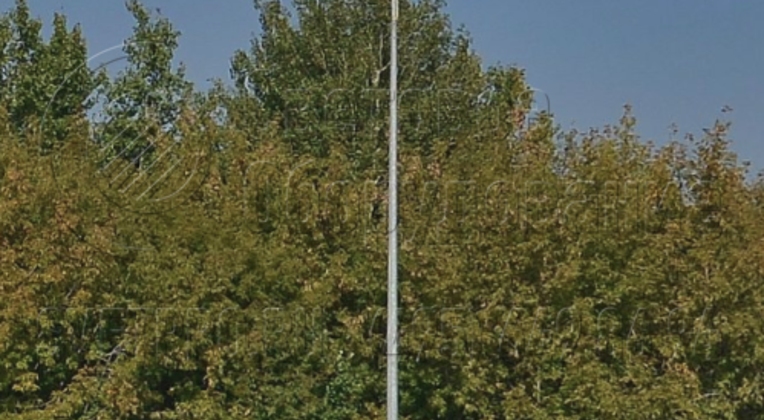

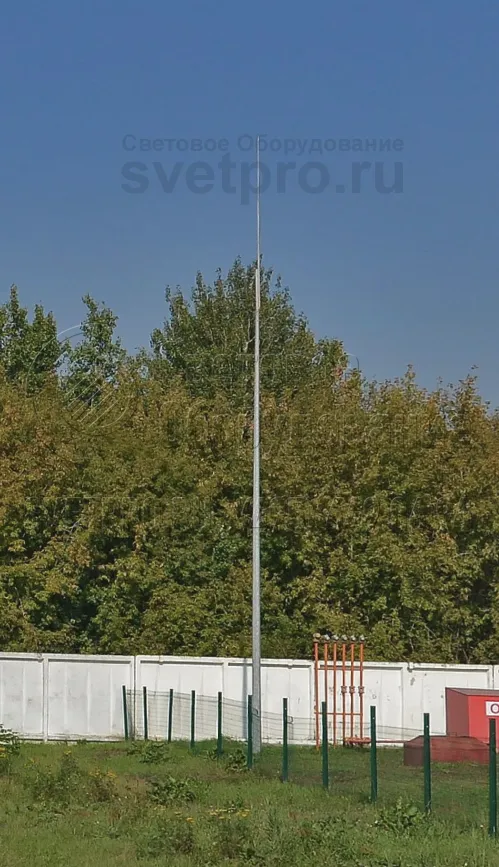

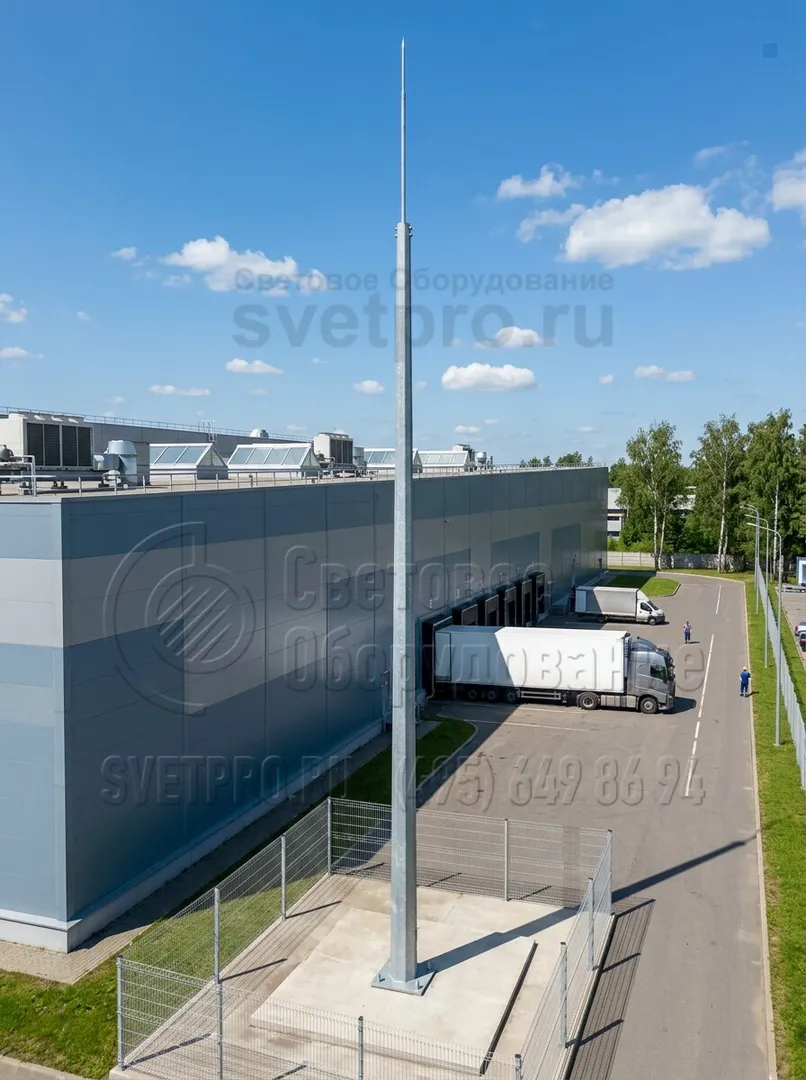

2. Установленный на объекте молниеотвод способен сохранять свою прочность и удерживать молнеприемника в течение 25 лет и более. Для предотвращения раннего появления ржавчины на стволе все поверхности конструкции цинкуются. Для этого детали помещают в ванны с расплавленным металлом.
