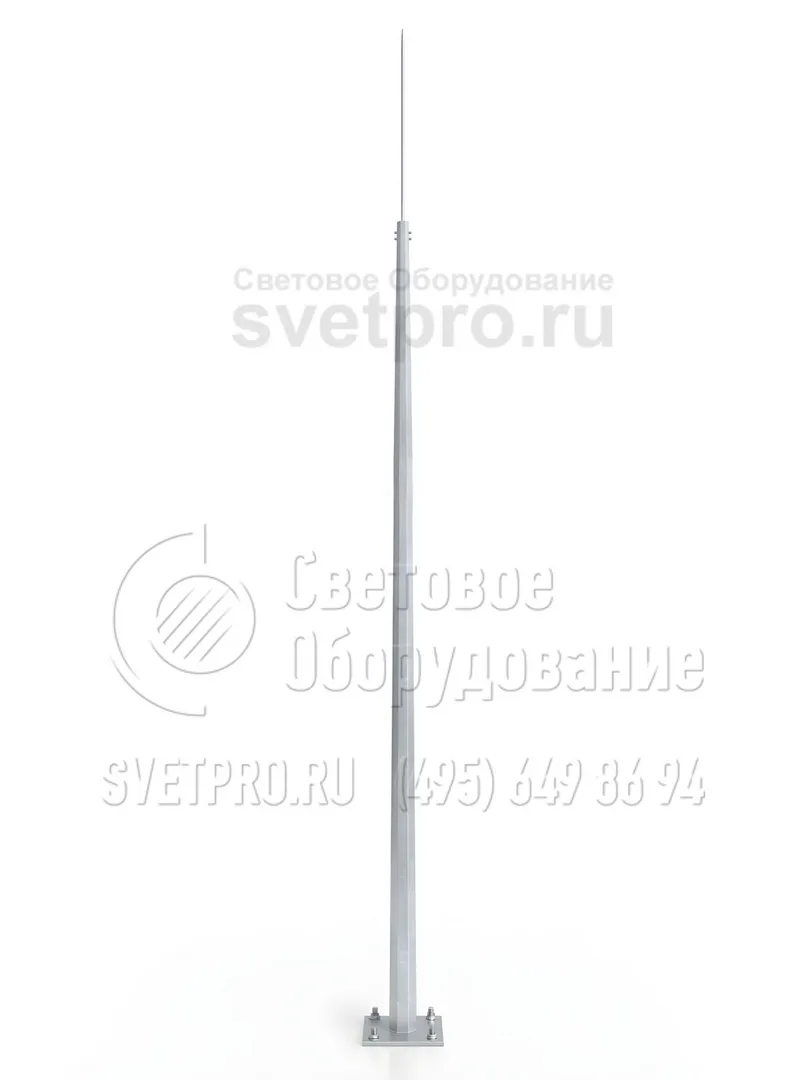

НФГ-17 Молниеотвод высота 17 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-17 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Вес: | 173/209 кг |
| Высота: | 17 м |
| Форма опоры: | Граненая |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|
| НФГ-10,0-З(7)-ц | ЗФ-20/4/К230-2,0-б | 173 | 17000 | 2000 | 7000 | 320 | 230 |
| НФГ-10,0(100)-З(7)-ц | ЗФ-24/4/К230-2,0-б | 209 | 17000 | 2000 | 7000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ

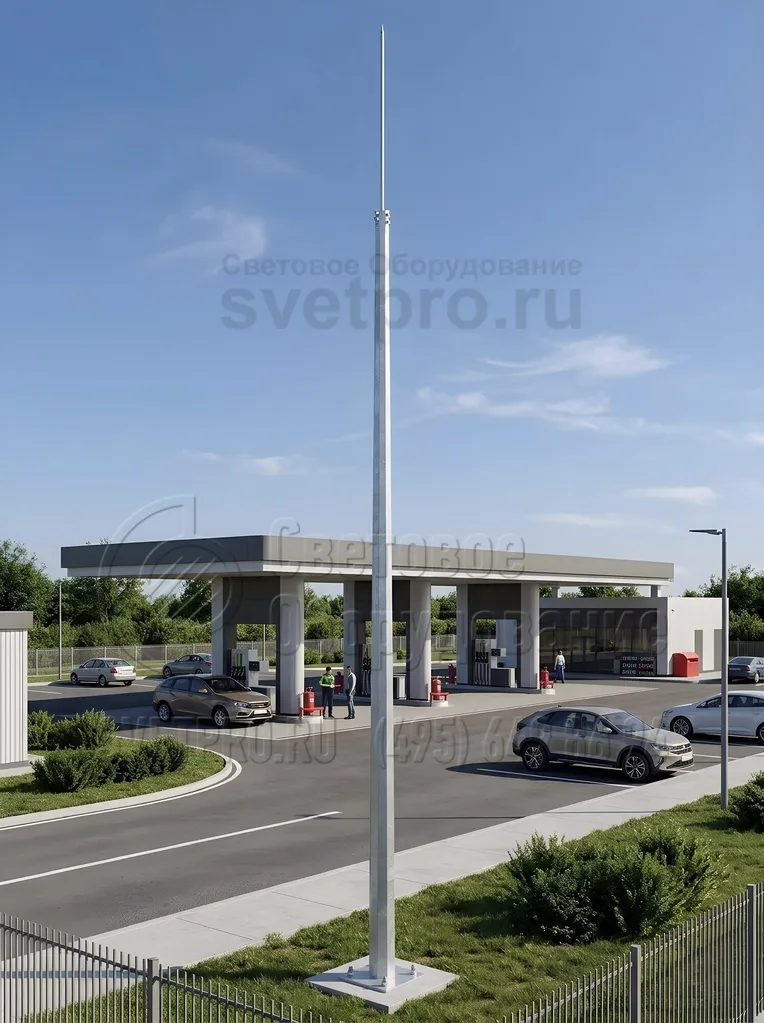

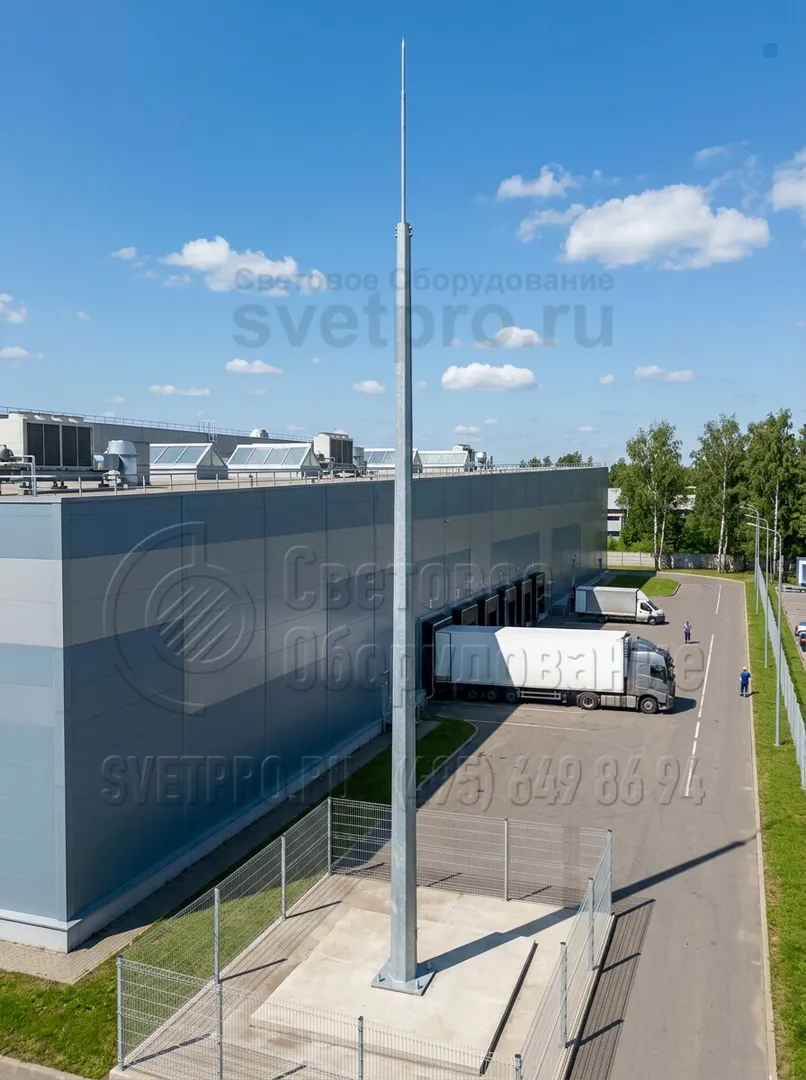

Модель молниеотвода НФГ-17 представляет собой специализированную металлоконструкцию, основой которой выступает несиловая опора. Изделие для защиты от молний востребовано для установки на крышах высотных жилых и промышленных зданий, специальных территорий, автозаправок, а также иных объектов, для которых его размещение является обязательным.

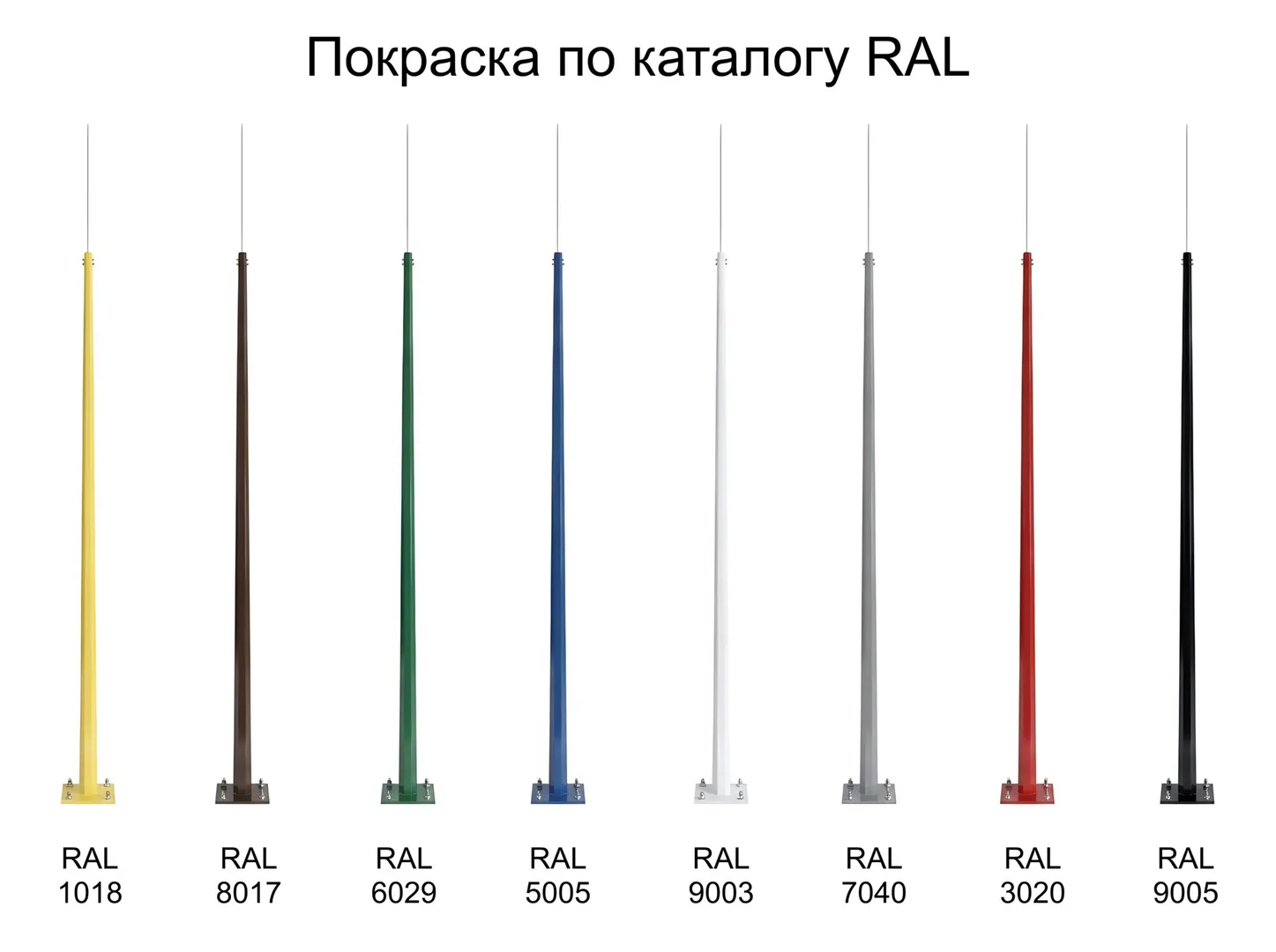

Ствол молниеотвода изготавливается из стального проката. Поверхность столба имеет грани, обеспечивающие изделию дополнительную устойчивость. Шпиль молниеотвода исполняется из конструкционной стали, лучше проводящей электричество. От развития коррозии и внешнего влияния негативных факторов конструкция защищена горячим цинкованием. Обработка позволяет увеличить срок использования опоры до 30 лет. Дополнительно опора может окрашиваться в любой выбранный цвет.
Установка столбов выполняется на бетонный фундамент с закладным элементом. Параметры основания рассчитываются индивидуально.

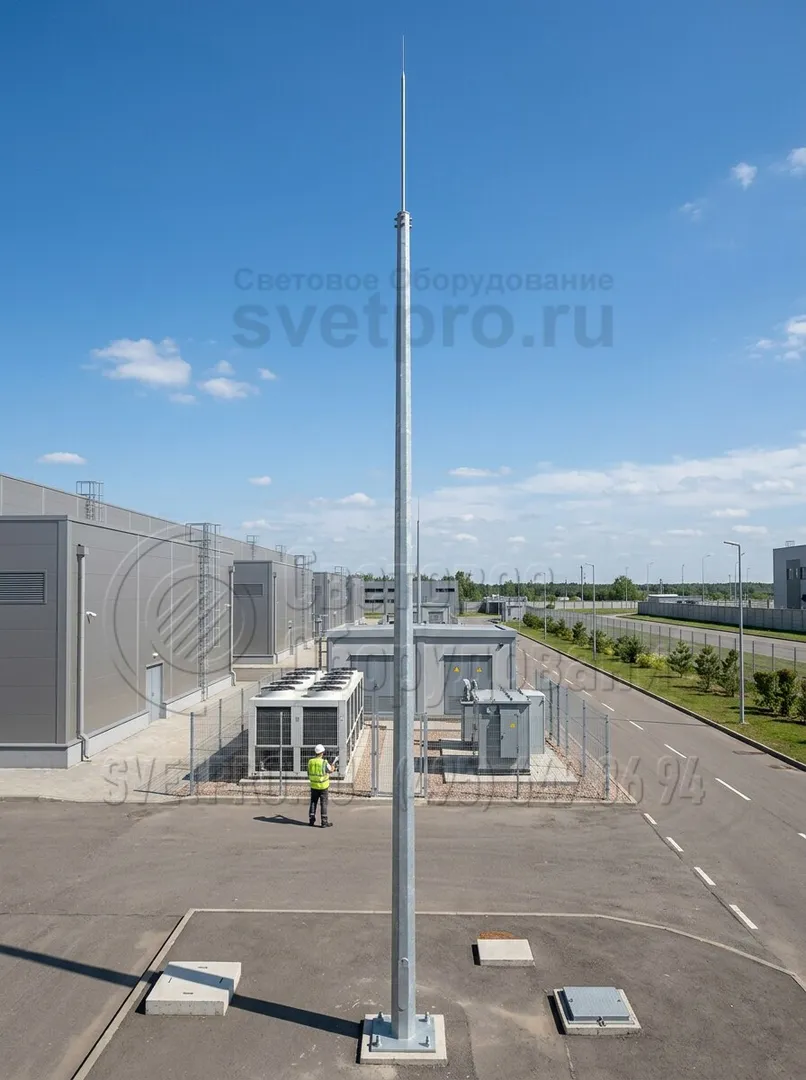

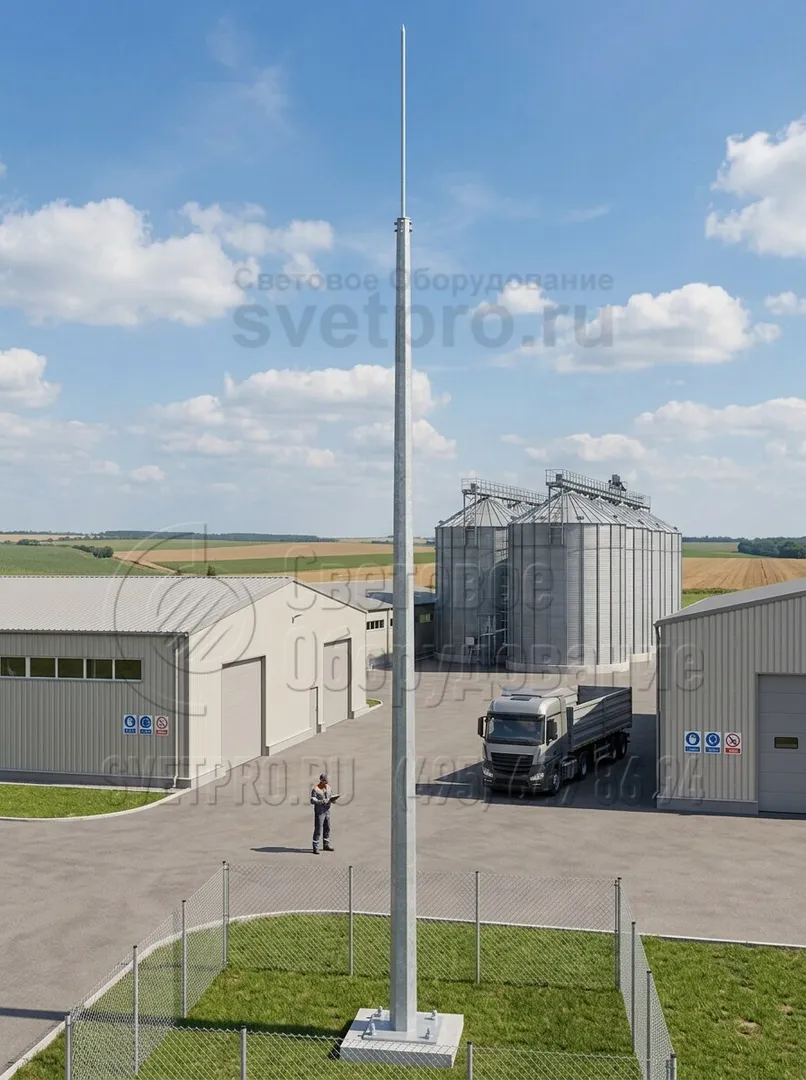

Фотогалерея
-

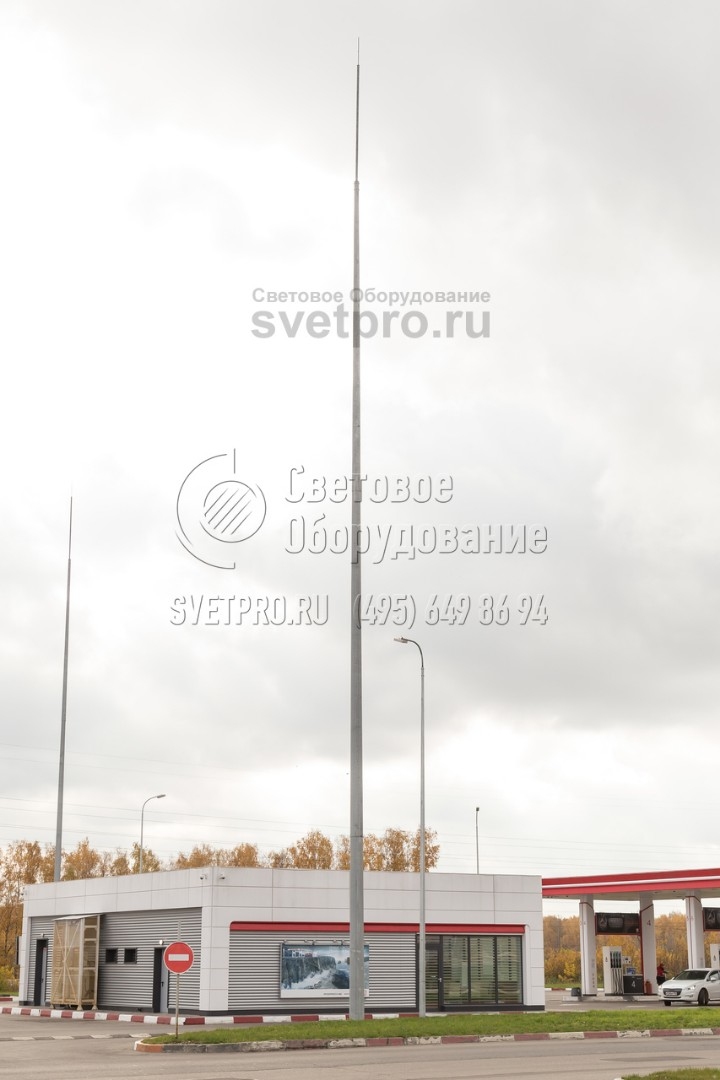

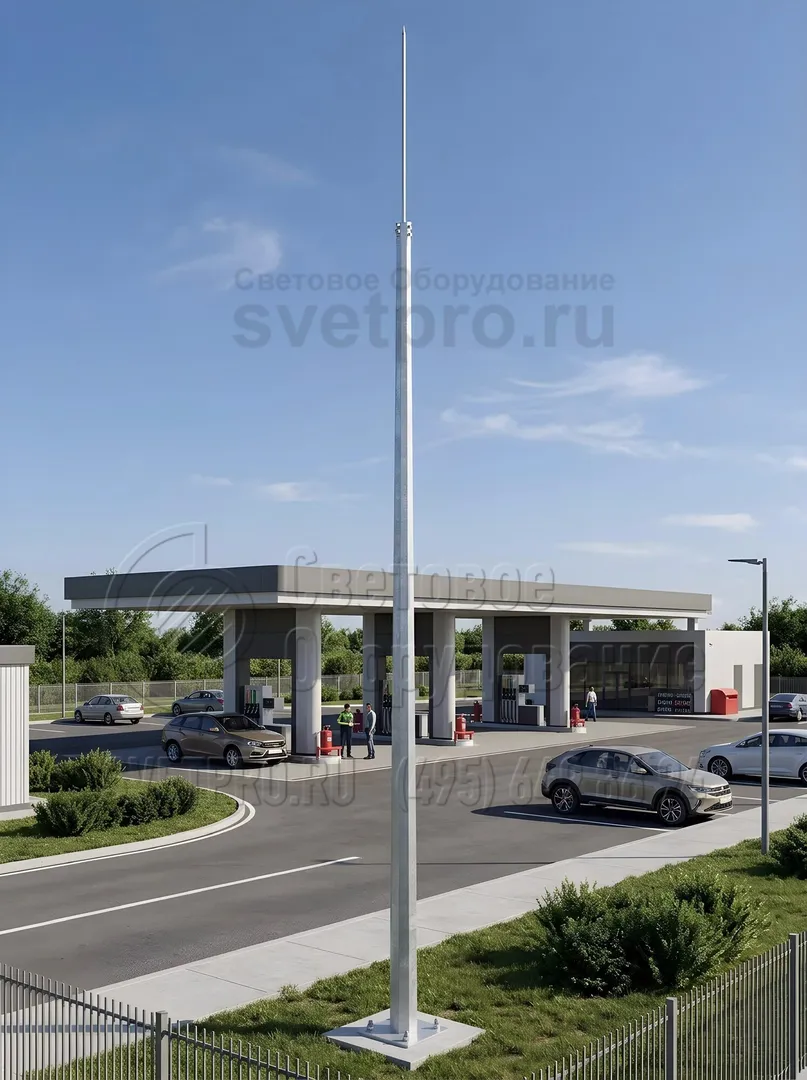

1. В качестве основы для установки стального штыря на молниеотводе используется стандартная опора. Поэтому при оснащении этими конструкциями коммерческих или производственных объектов они не выделяются на фоне других опор. В результате получается целостное оформление АЗС или другого объекта.
-

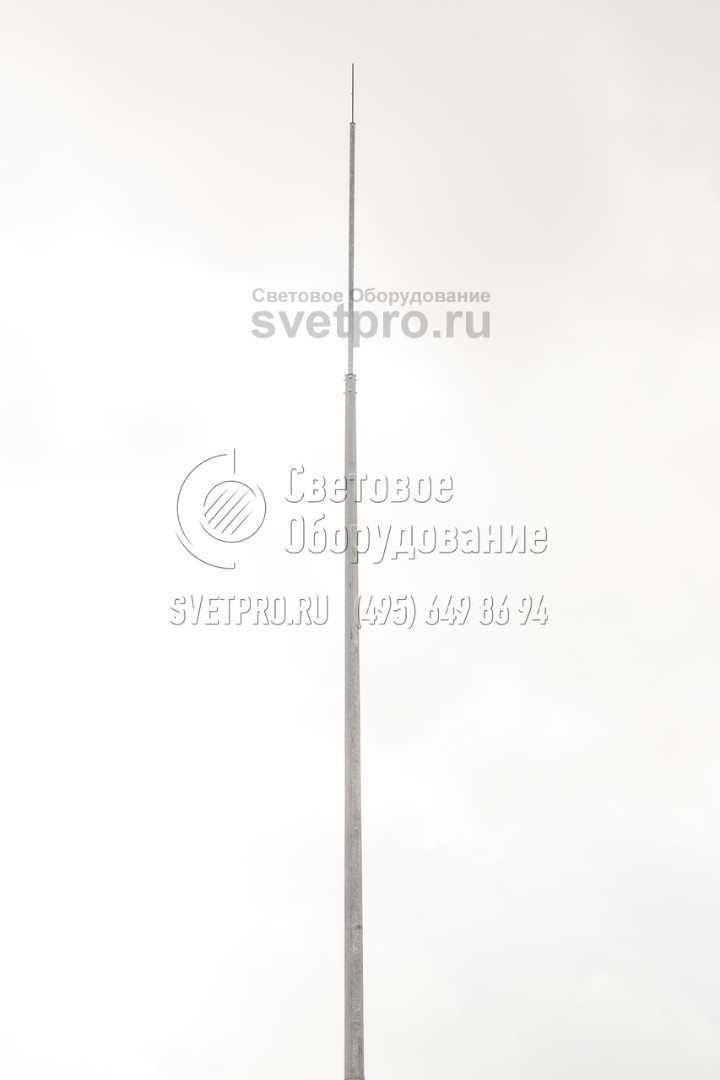

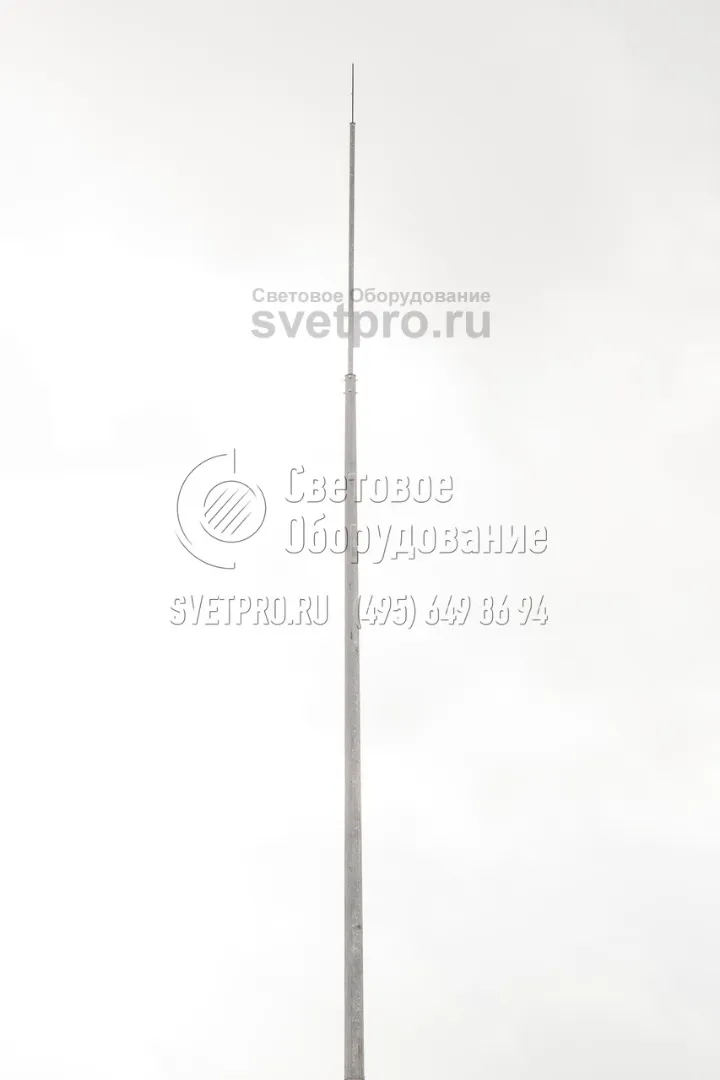

2. Молниеотвод имеет складную конструкцию. Стальной штырь, который принимает на себя разряд, прикручивается болтами к корпусу опоры. Сборка в единое изделие этих деталей производится на месте. Это упрощает процесс транспортировки конструкции на стандартных грузовых полуприцепах.
