НФГ-18 Молниеотвод высота 18 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-18 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Вес: | 222 кг |
| Высота: | 18 м |
| Форма опоры: | Граненая |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|
| НФГ-10,0(100)-З(8)-ц | ЗФ-24/4/К230-2,0-б | 222 | 18000 | 2000 | 8000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ

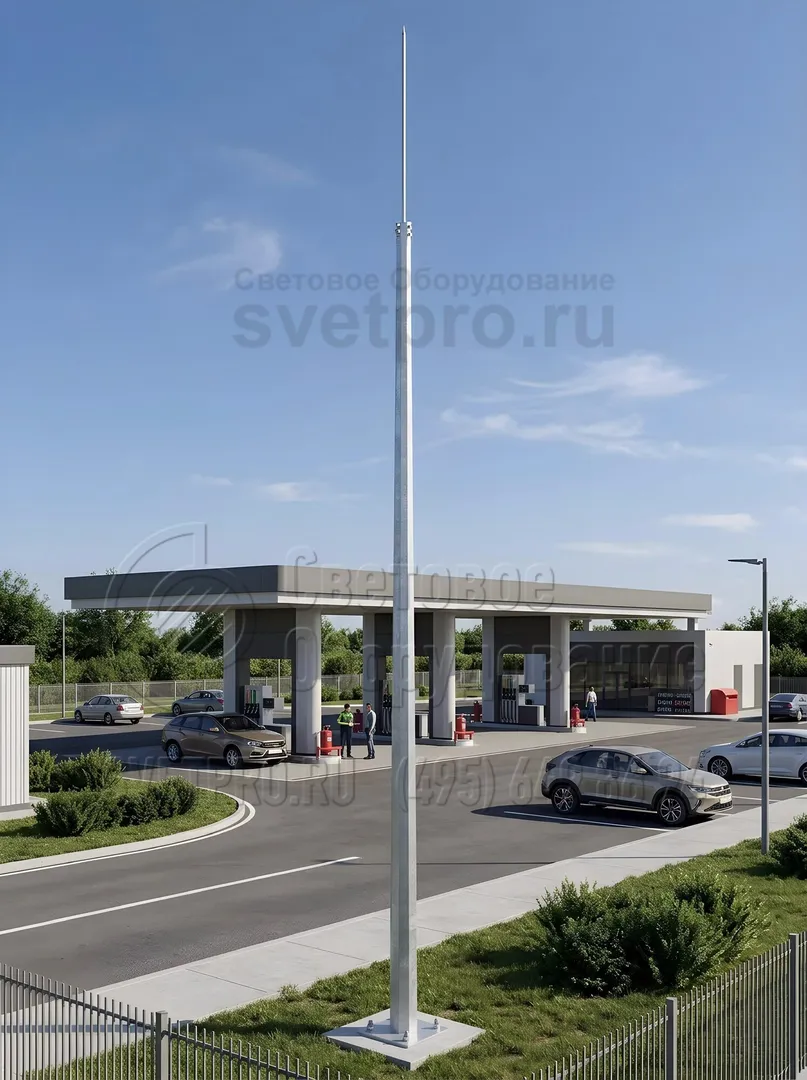

Специализированная высотная конструкция молниеотвода НФГ-18 базируется на несиловой опоре. Изделие надежно защищает от ударов молний дома, производственные участки, автозаправки и находящиеся рядом с ними территории. Ствол опоры имеет несколько секций, что позволяет разместить шпиль молниеприемника на требуемой высоте.

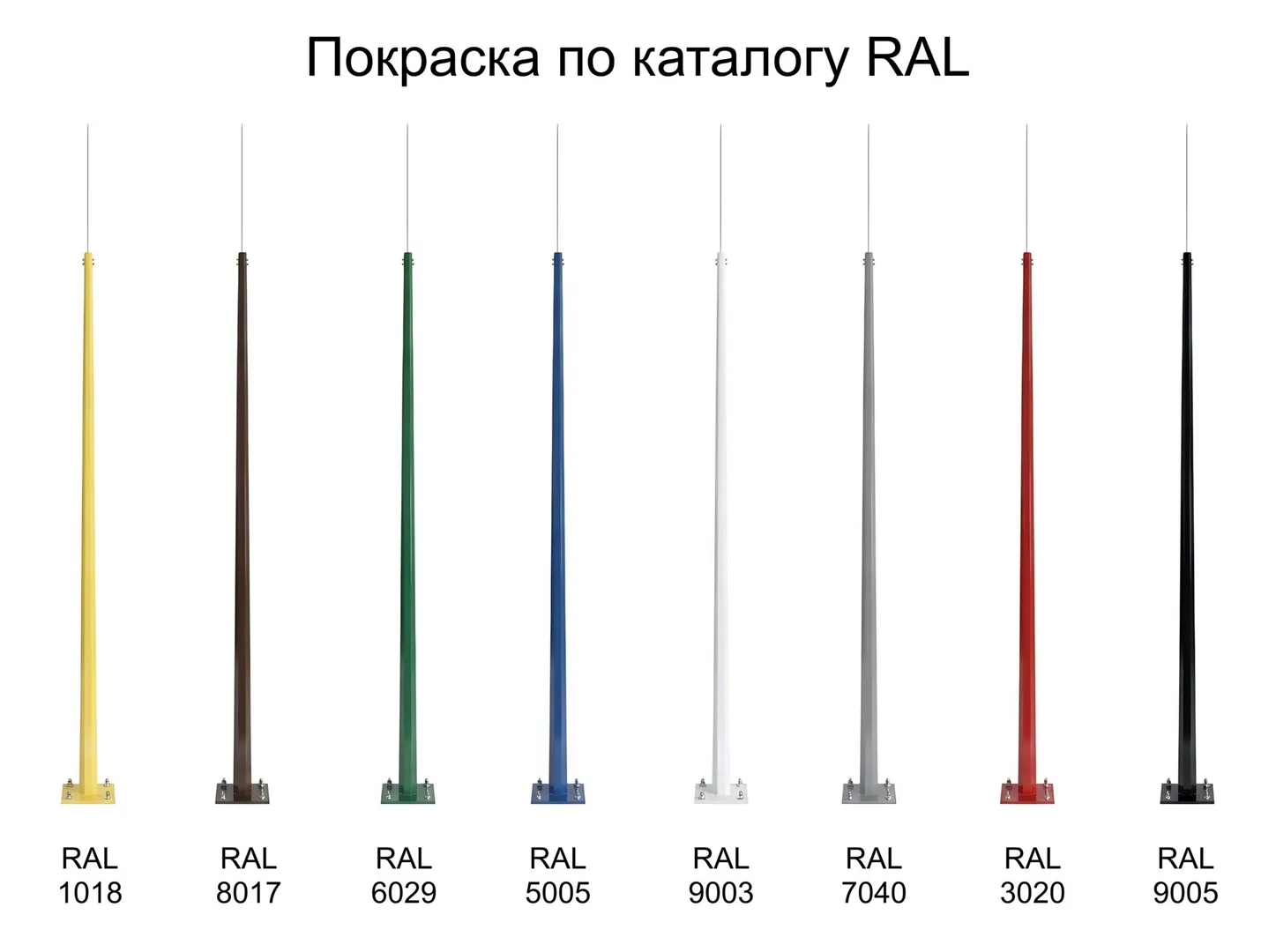

Опорная конструкция модели выполнена из стального проката. Поверхность столба граненая, что повышает устойчивость изделия. Надставка молниеотвода изготавливается из конструкционной стали, хорошо проводящей электричество. Для оптимальной защиты от коррозии и негативного воздействия погодных факторов конструкция подвергается горячему цинкованию, что также положительно сказывается на сроке эксплуатации изделия. Дополнительно столбы могут окрашиваться краской.
Монтаж молниеотвода выполняется на закладной фундамент, параметры которого рассчитываются индивидуально и зависят от условий эксплуатации и свойств грунта.
Фотогалерея
-

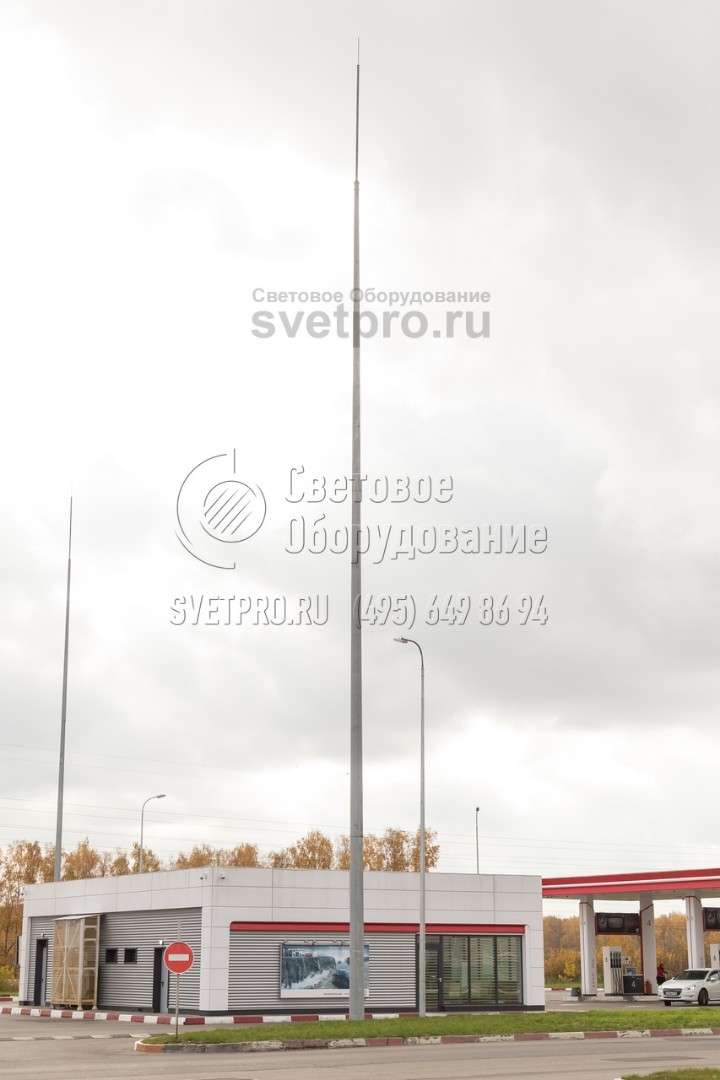

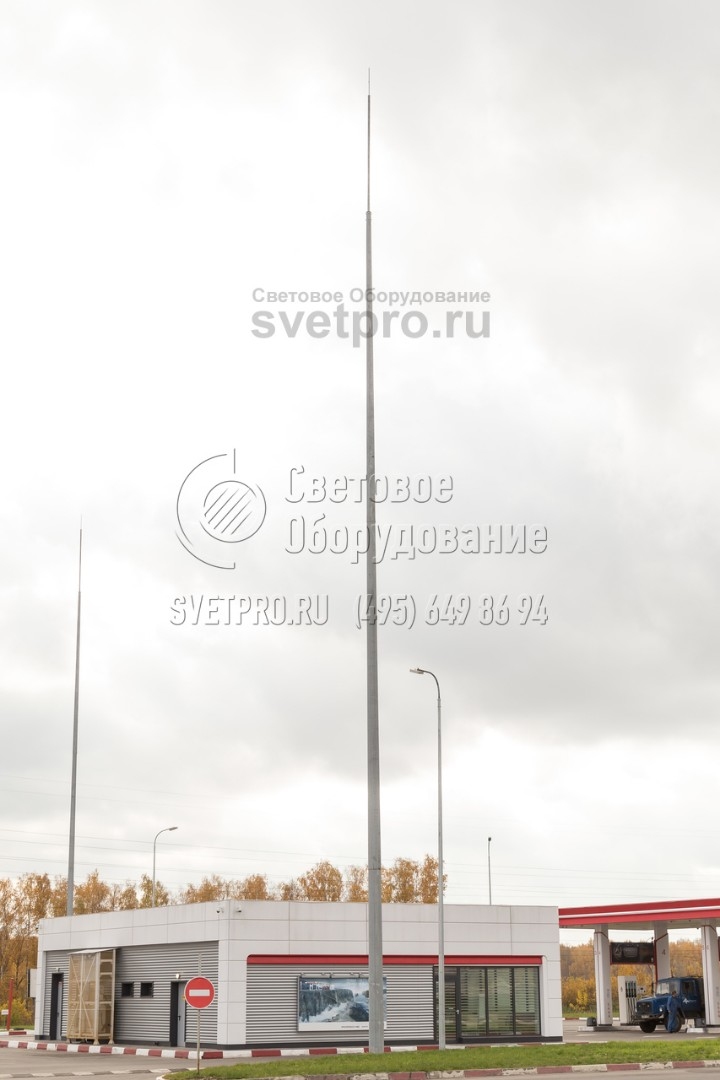

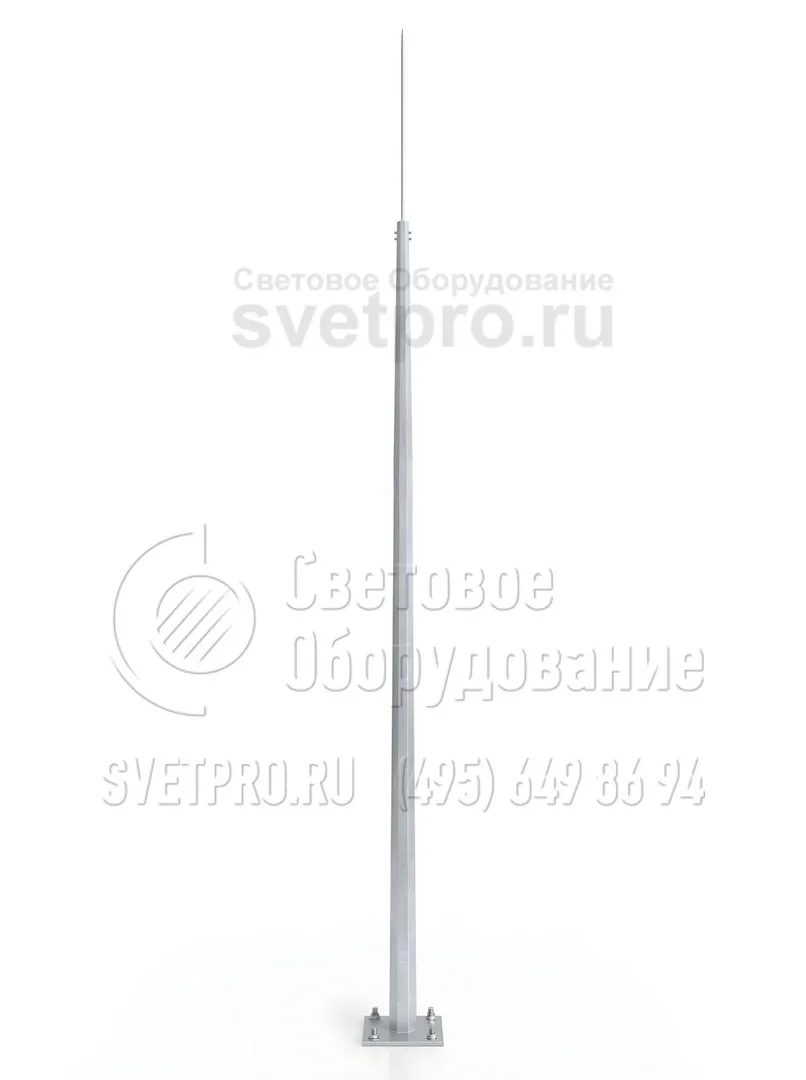

1. Молниеотвод представленной на изображении модели имеет высокую прочность. Для снижения количества металла, который используется для изготовления конструкции, производитель использовал тонкую листовую сталь. А для придания нужной прочности корпус сделан в виде многогранника.
-

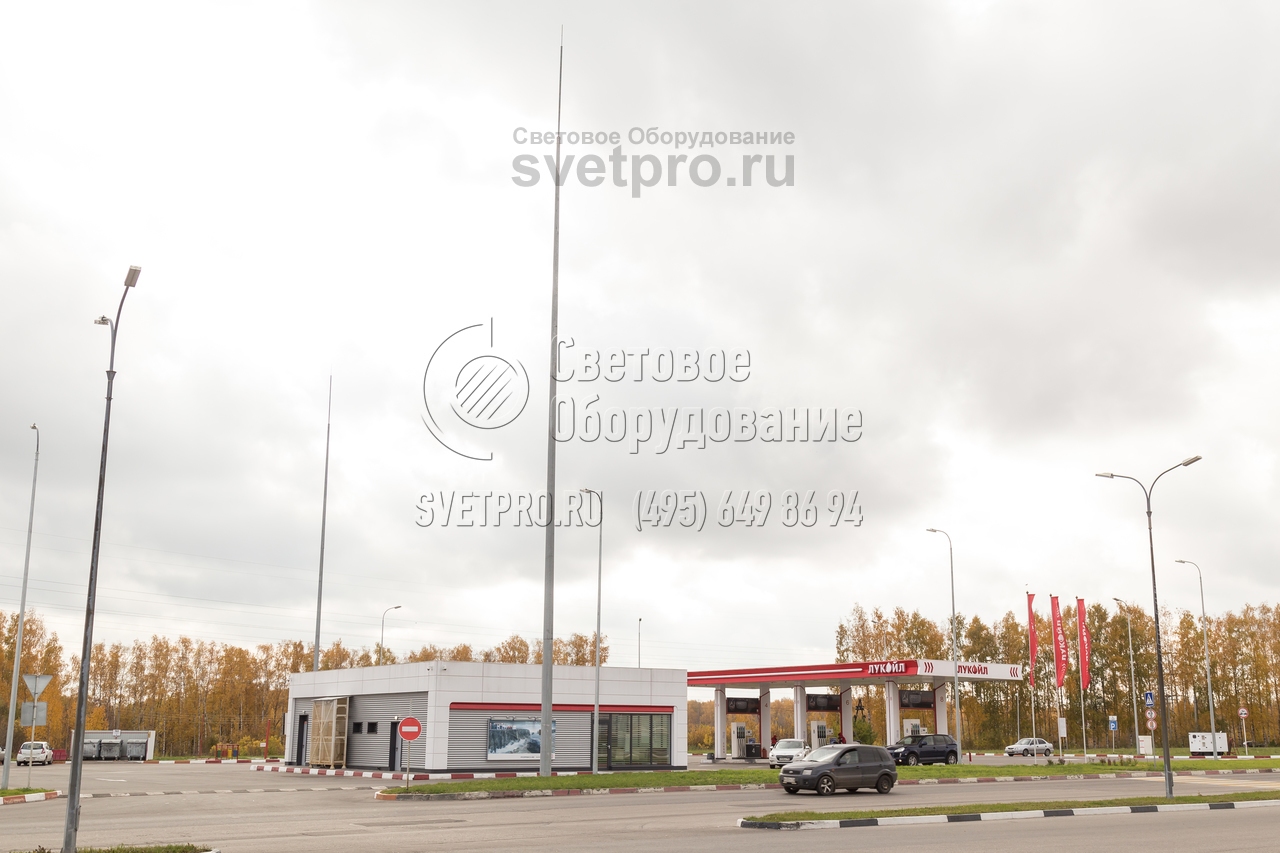

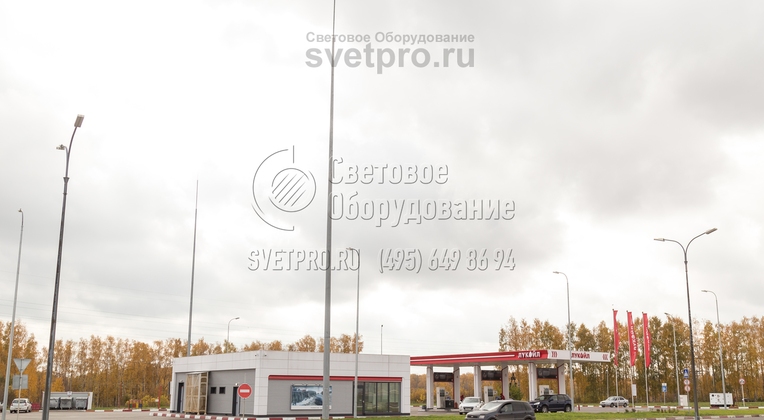

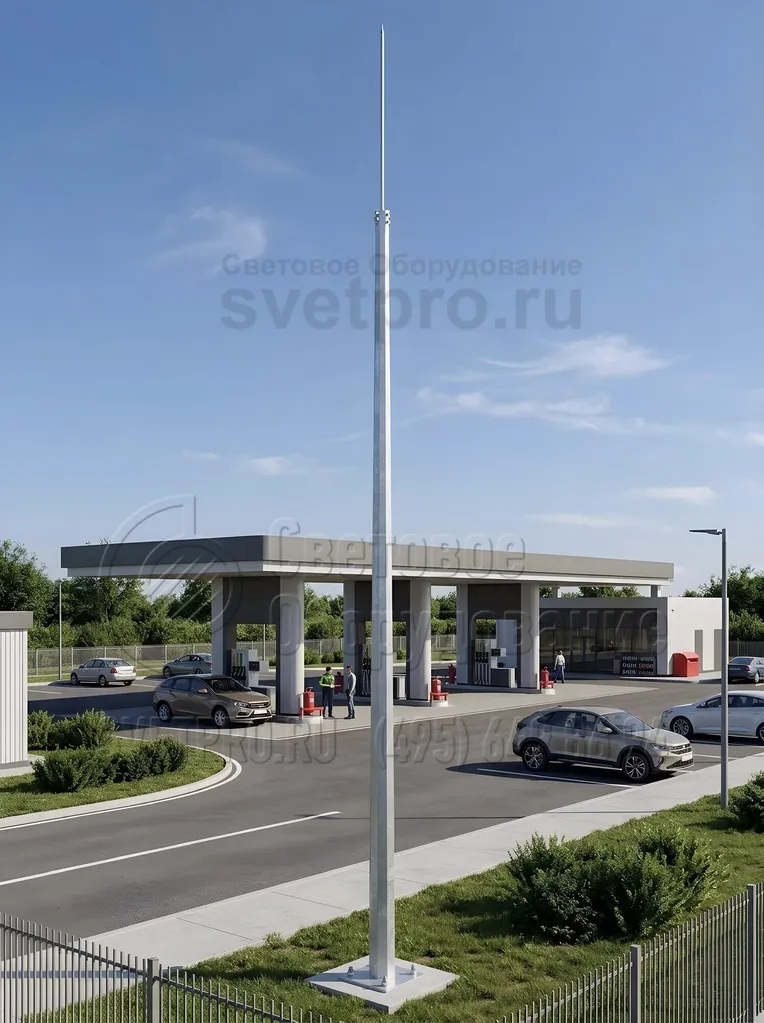

2. Для монтажа молниеотводов на автозаправочных станциях и других объектах применяется фланцевая опорная площадка. Перед установкой в нужном месте пробуривается котлован, в него вставляется и заливается бетоном закладной элемент. После застывания бетона можно прикручивать наземную часть. -

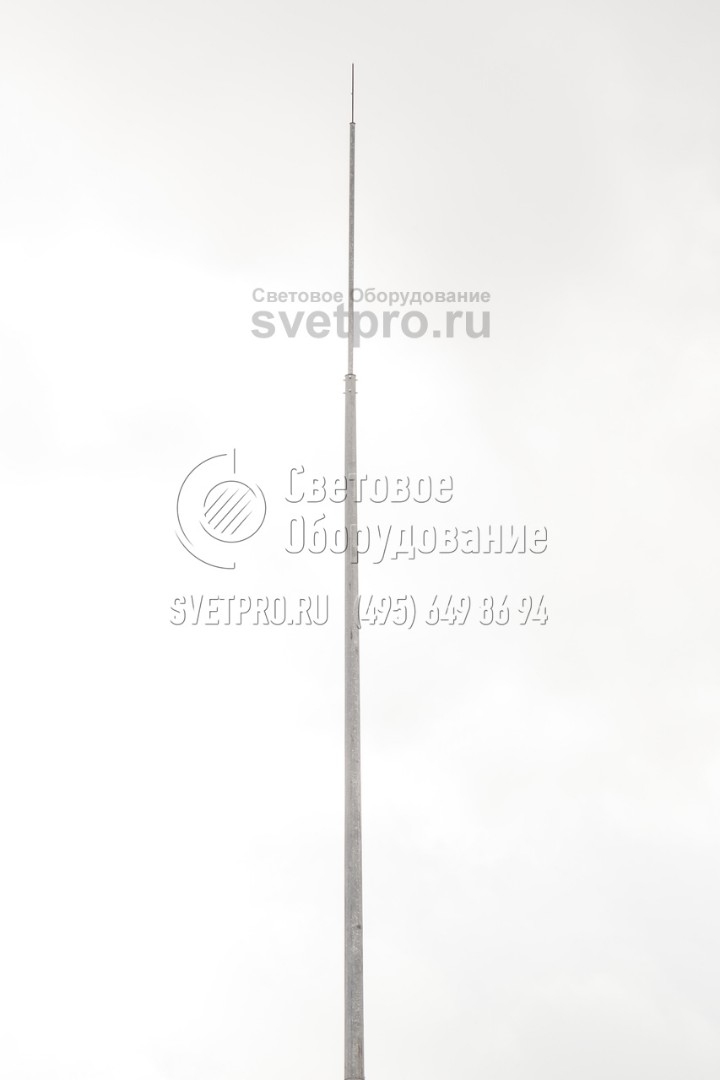

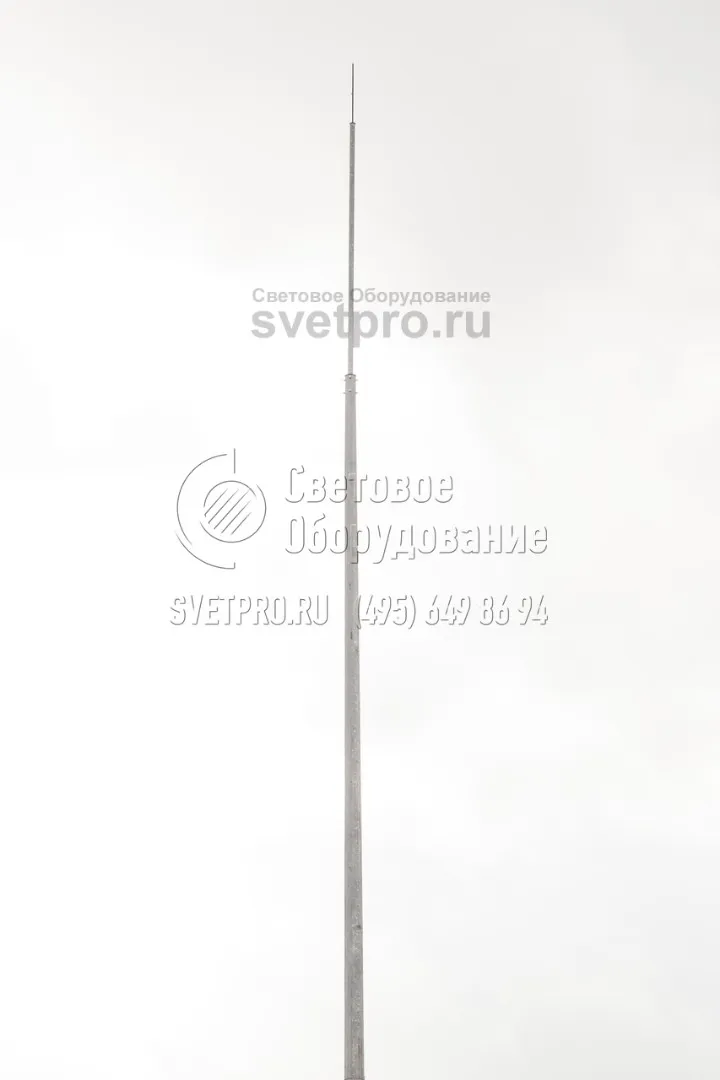

3. Штырь, который принимает на себя удар молнии, прикручивается к верхушке с помощью болтов. Для фиксации у него имеется хвостовой элемент, ограничивающийся шайбой. Она закрывает срез оголовка конструкции и препятствует попаданию внутрь ствола осадков, мусора, пыли и посторонних предметов. -

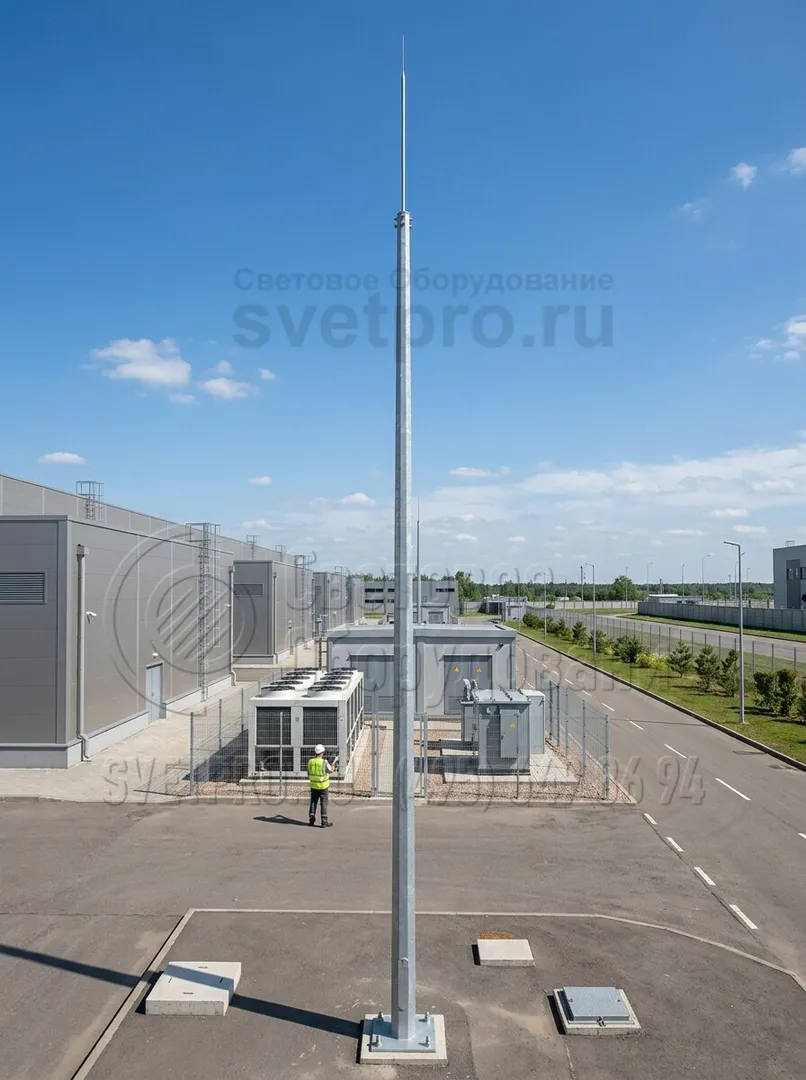

4. В варианте на изображении молниеотвод используется только по своему прямому назначению. Однако с его помощью можно также осветить открытую площадку торгового объекта. Для этого на корпус устанавливаются светильники. Могут использоваться различные типы кронштейнов в зависимости от задачи.
