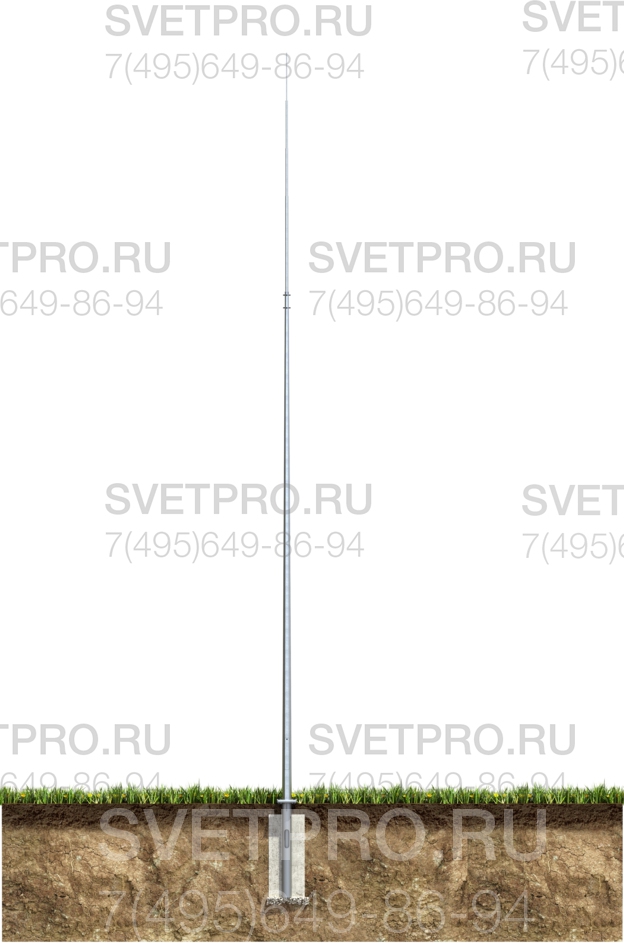

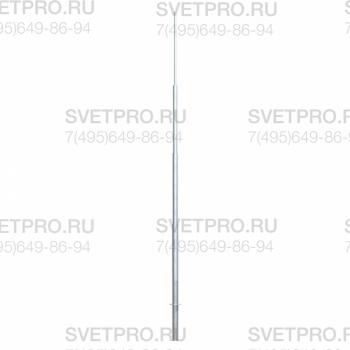

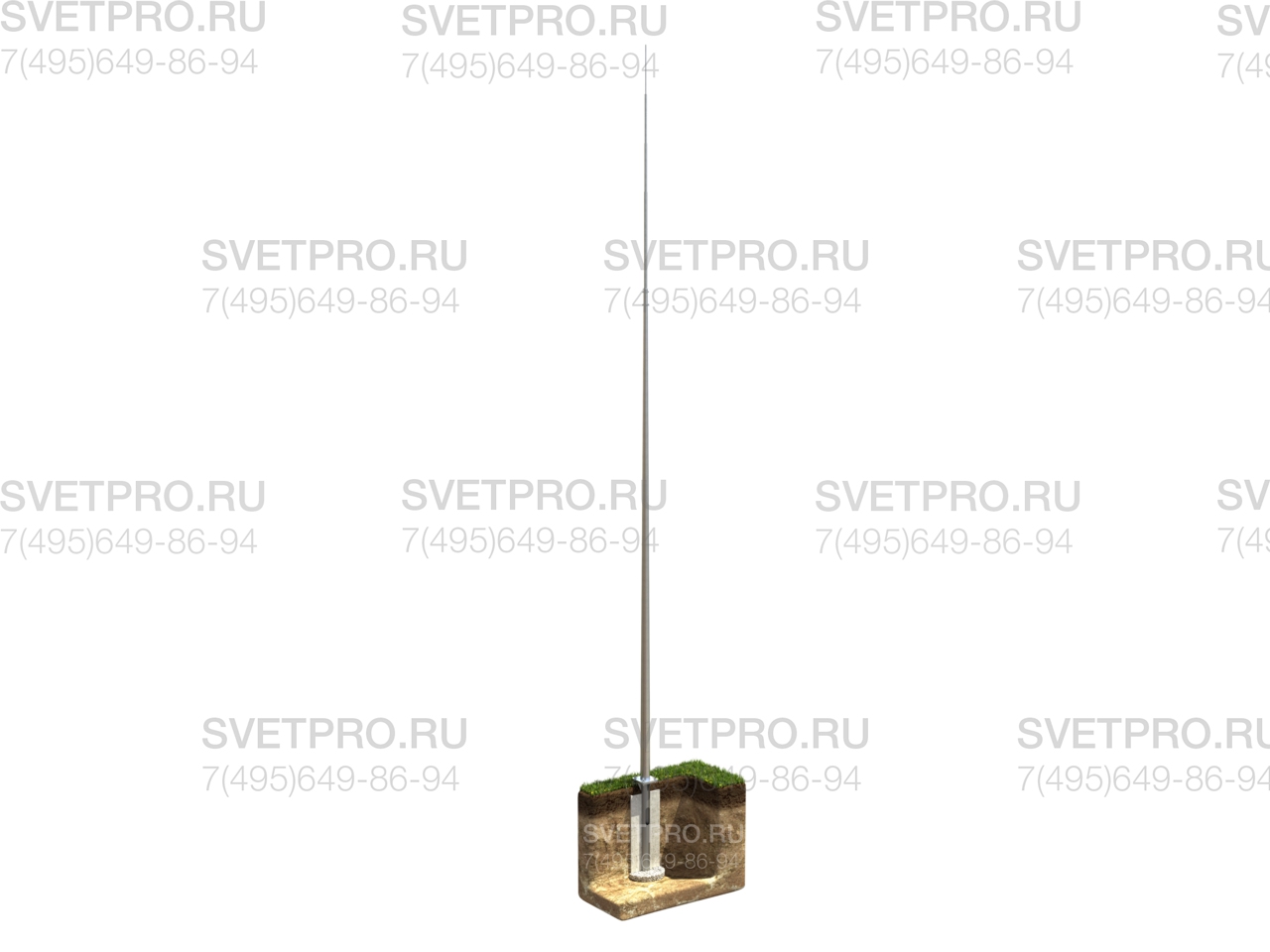

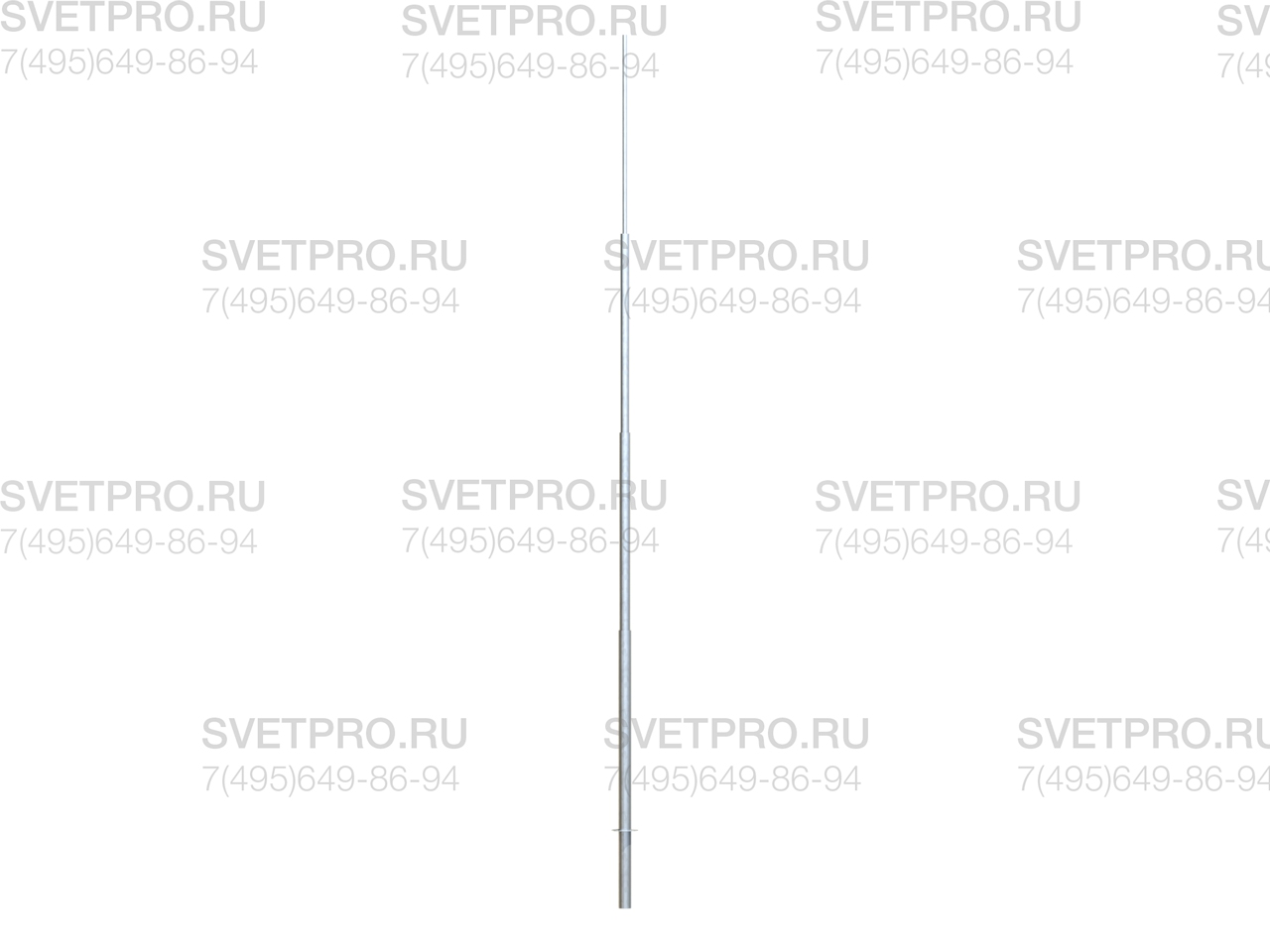

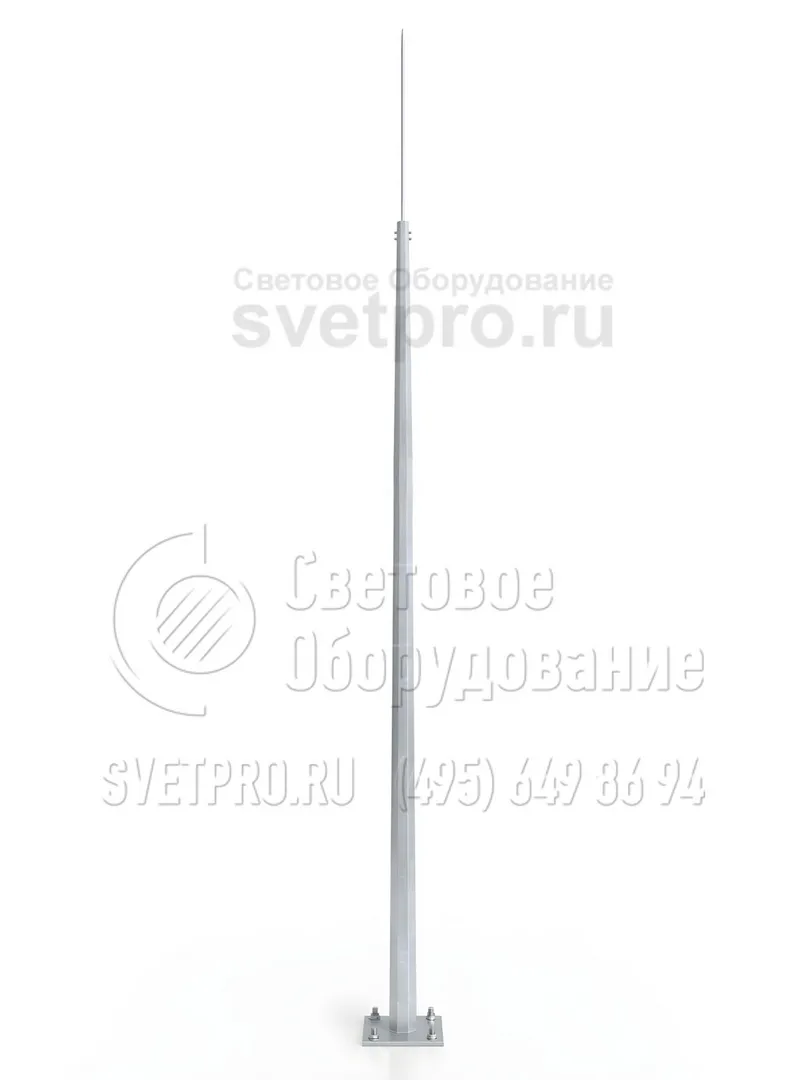

НФГ-14 Молниеотвод высота 14 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование по ГОСТ 9.307-89 |
| Артикул производителя: | НФГ-14 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Вес: | 162/198 кг |
| Высота: | 14 м |
| Форма опоры: | Граненая |
Хорошая цена*:
33 955
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

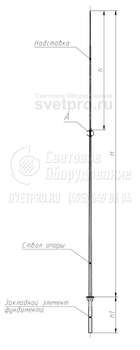

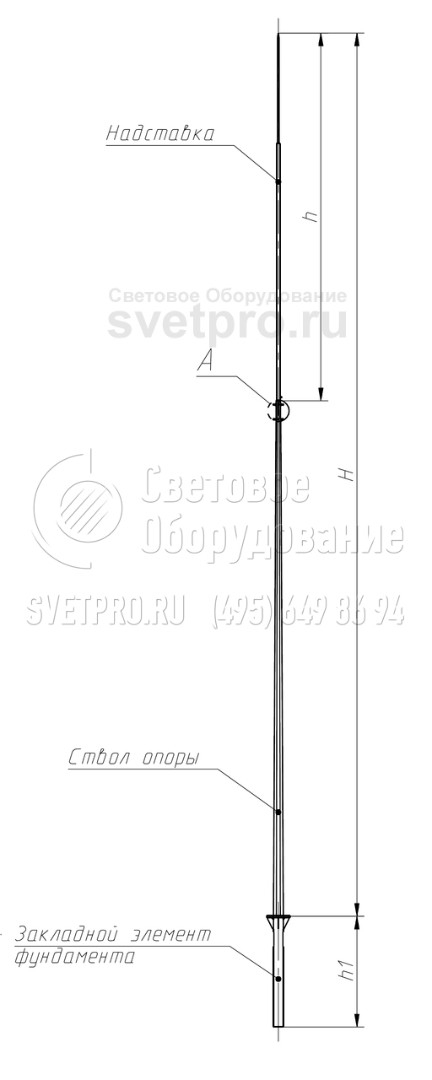

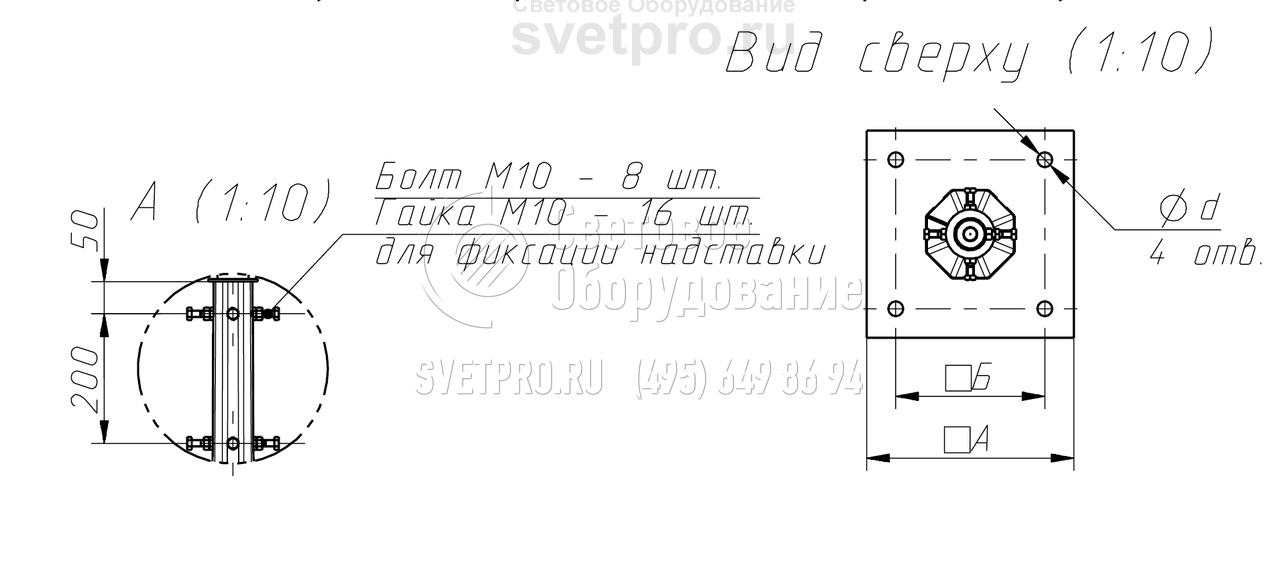

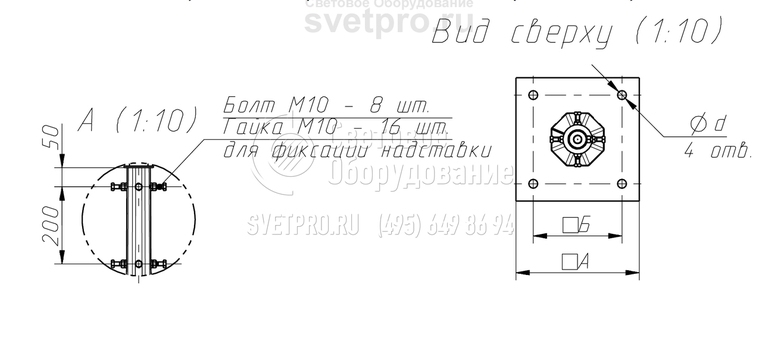

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | h, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|
| НФГ-10,0-З(4)-ц | 33 955 ₽ | ЗФ-20/4/К230-2,0-б | 162 | 14000 | 2000 | 4000 | 320 | 230 |
| НФГ-10,0(100)-З(4)-ц | 41 501 ₽ | ЗФ-24/4/К230-2,0-б | 198 | 14000 | 2000 | 4000 | 320 | 230 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
ОПИСАНИЕ

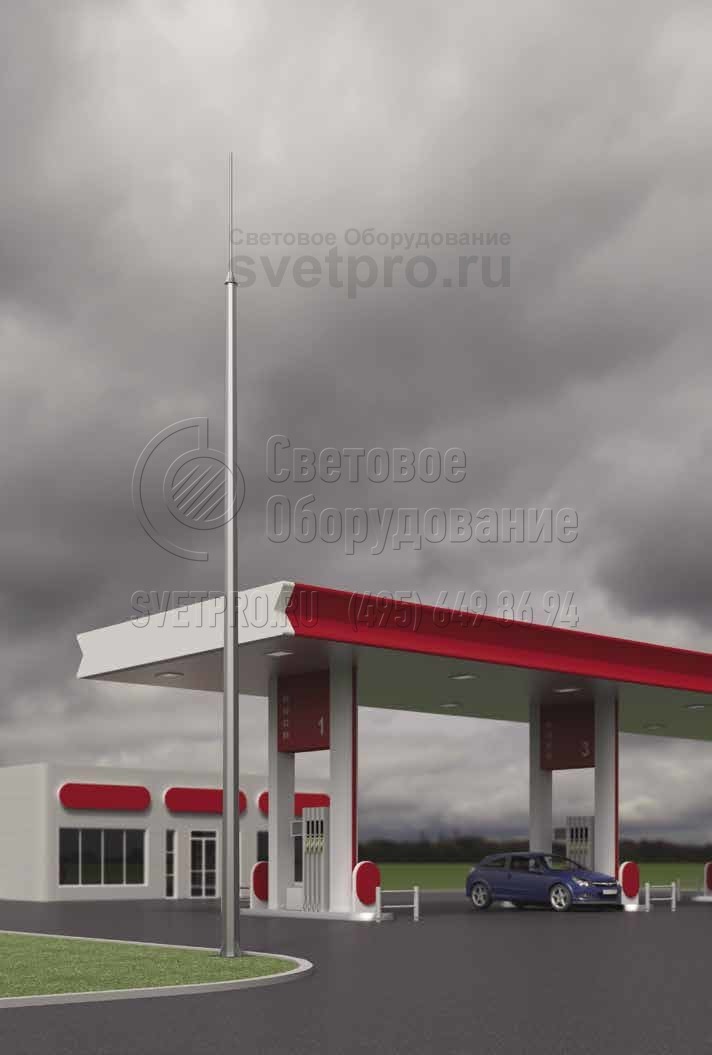

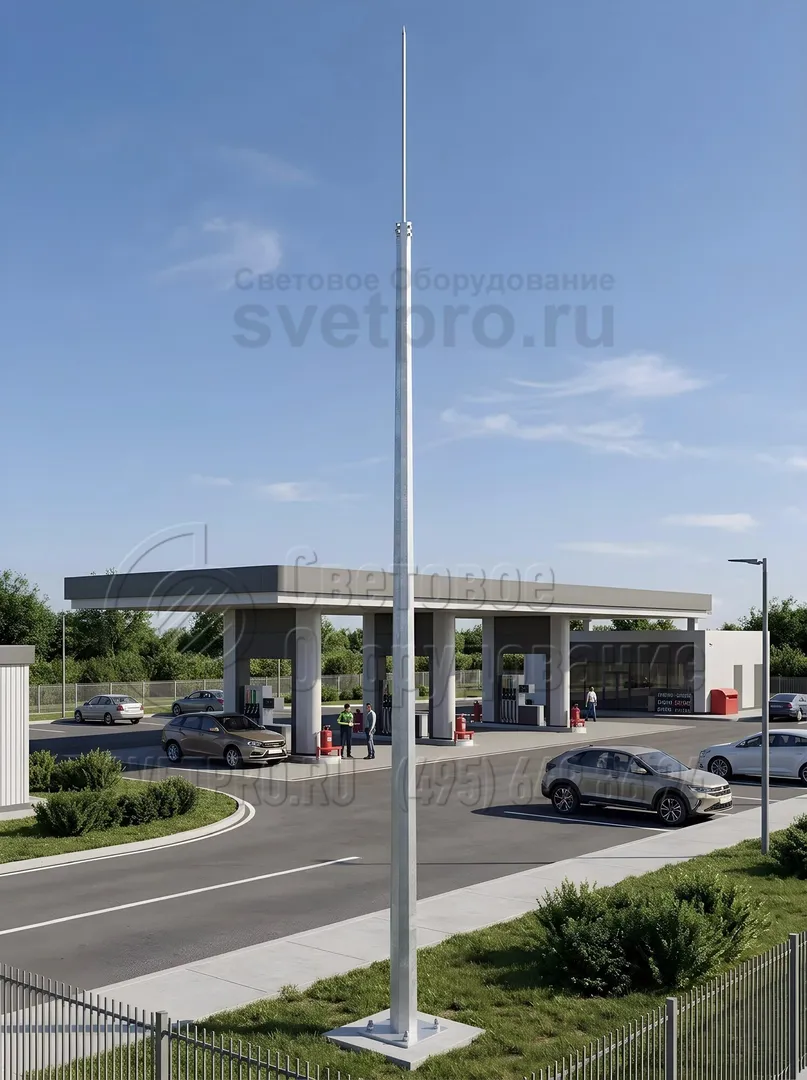

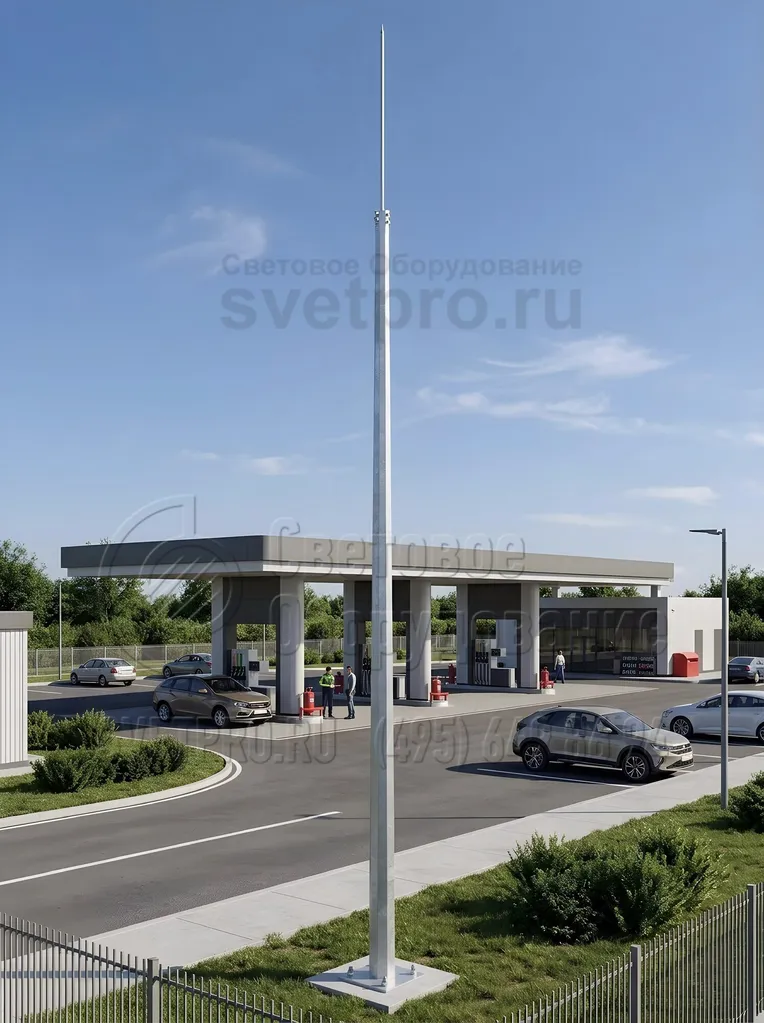

Молниеотвод НФГ-14 устанавливается на зданиях жилого и промышленного типа, отдельно расположенных постройках, на автозаправках и хранилищах ГСМ, а также на других объектах, где его размещение требуется по правилам безопасности. Это высотная металлоконструкция, базирующаяся на несиловой граненой опоре. Шпиль молниеприемника выступает отдельной надставкой, размещаемой в верхней части столба.

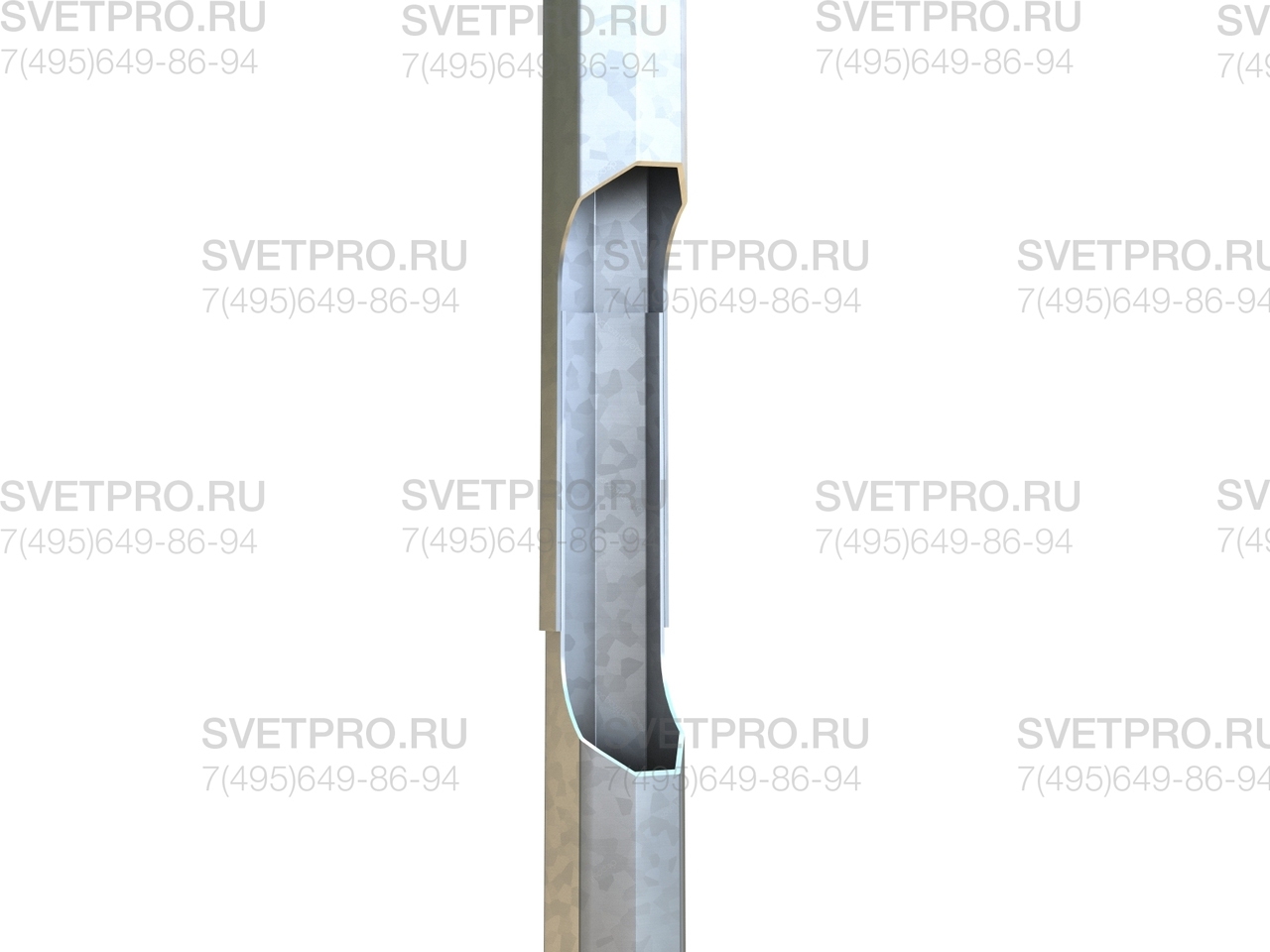

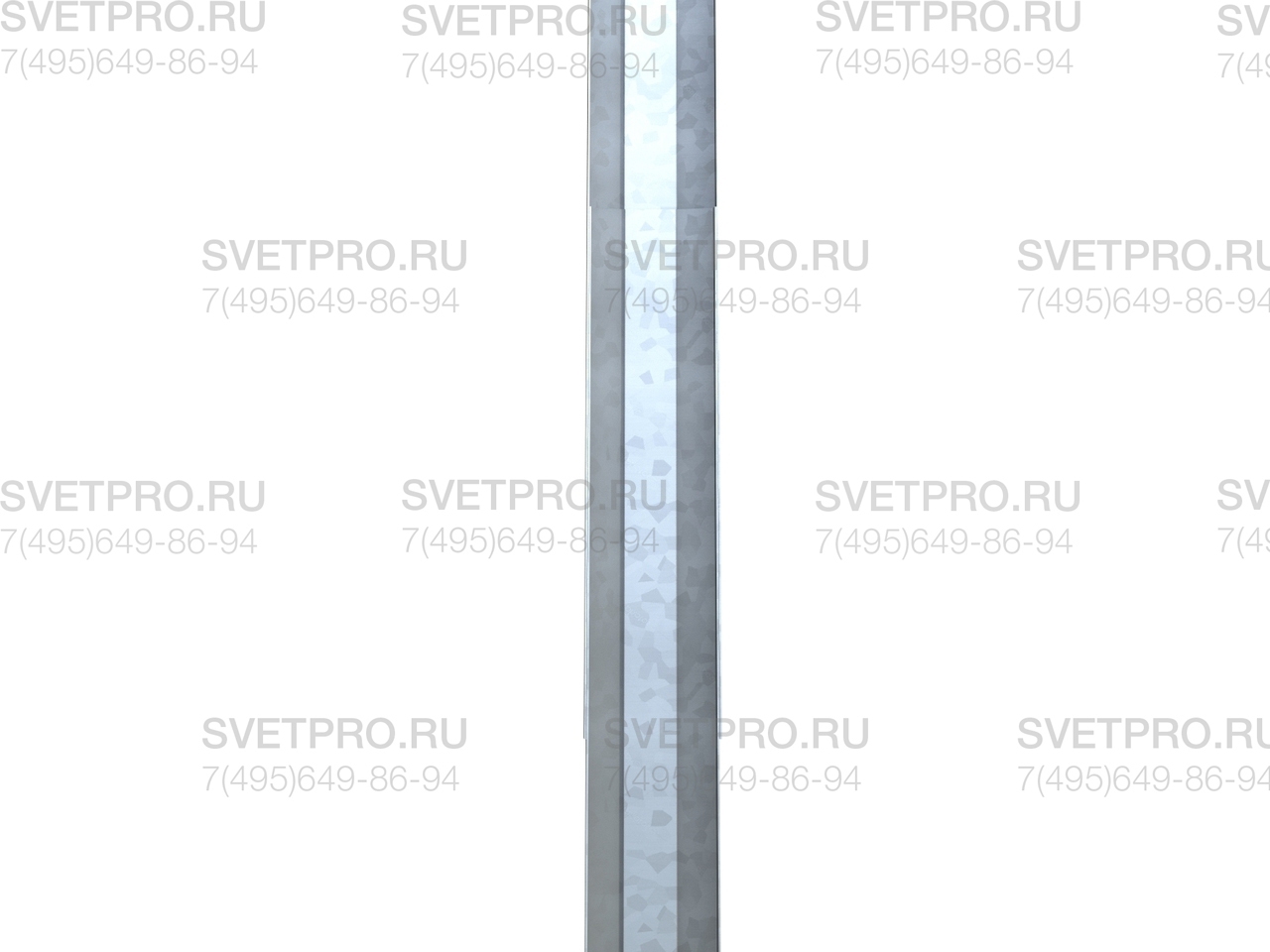

Ствол опоры молниеприемника изготавливается из стального проката. Грани столба выступают ребрами жесткости, увеличивающими устойчивость изделия. Сам молниеприемник изготавливается из конструкционной стали, хорошо проводящей электричество. Вся конструкция оцинковывается горячим методом, что обеспечивает ее надежную защиту от коррозии, влияния негативных факторов, а также увеличивает срок эксплуатации изделия до 25-30 лет.
Монтируется фланцевая опора на бетонный фундамент. Для расчета параметров основания учитываются особенности грунта и условия эксплуатации.
Фотогалерея
-

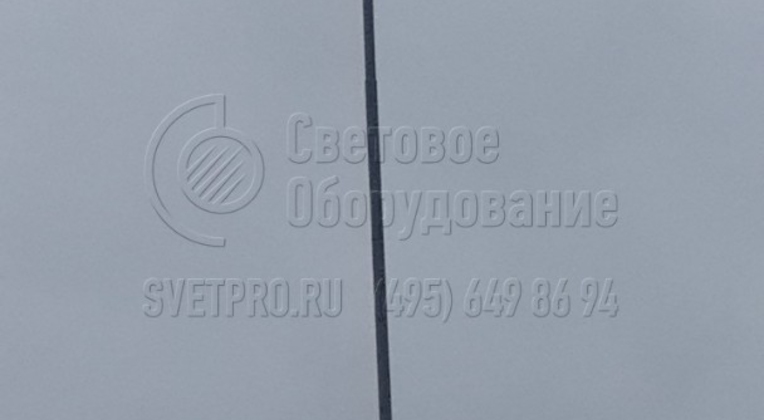

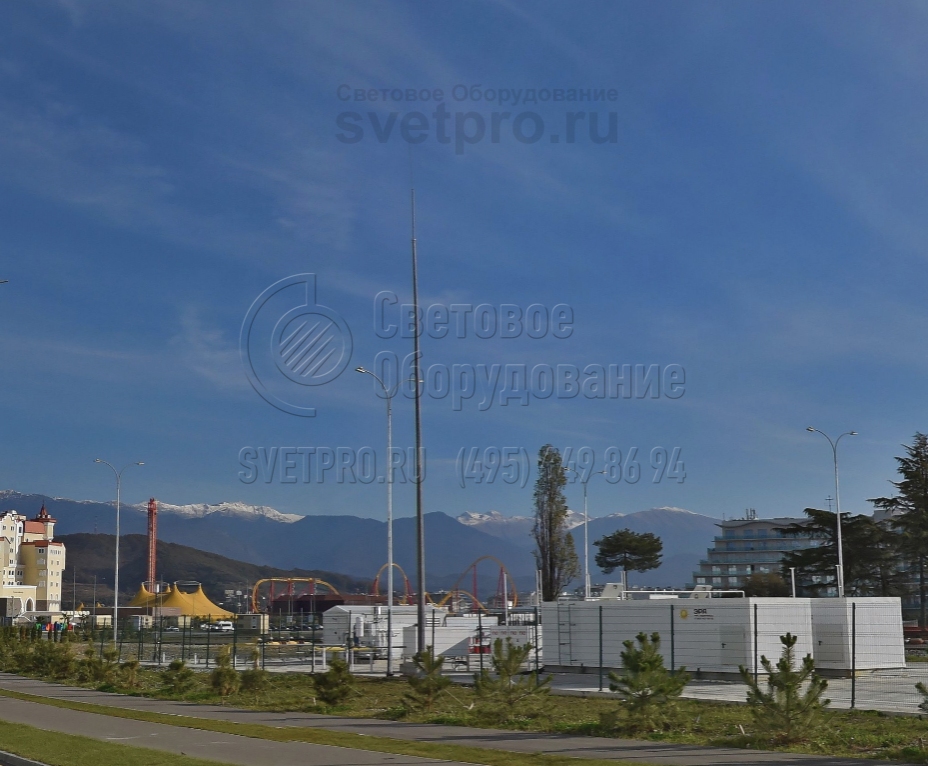

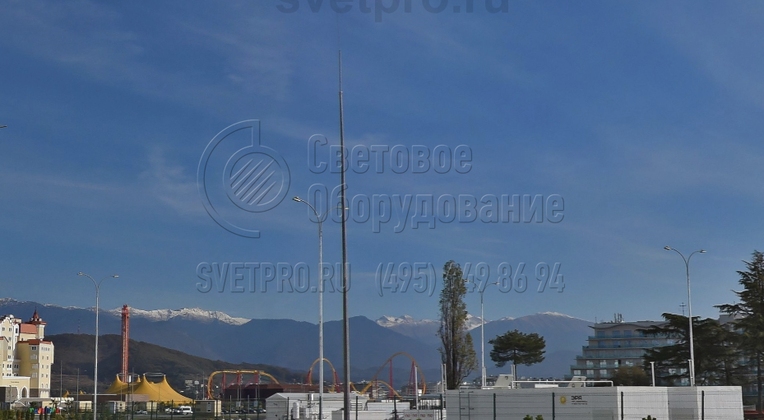

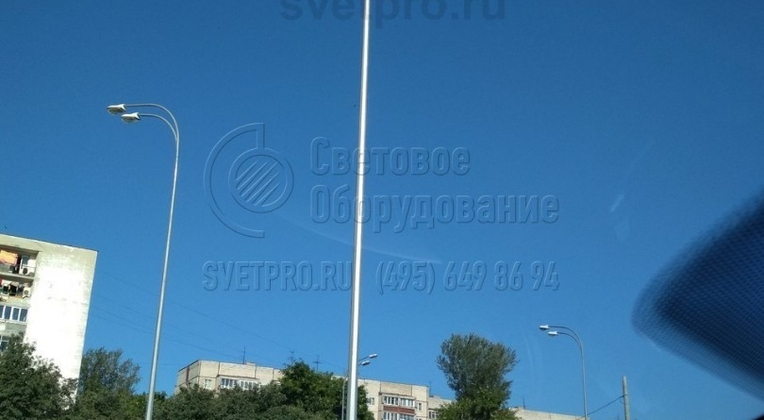

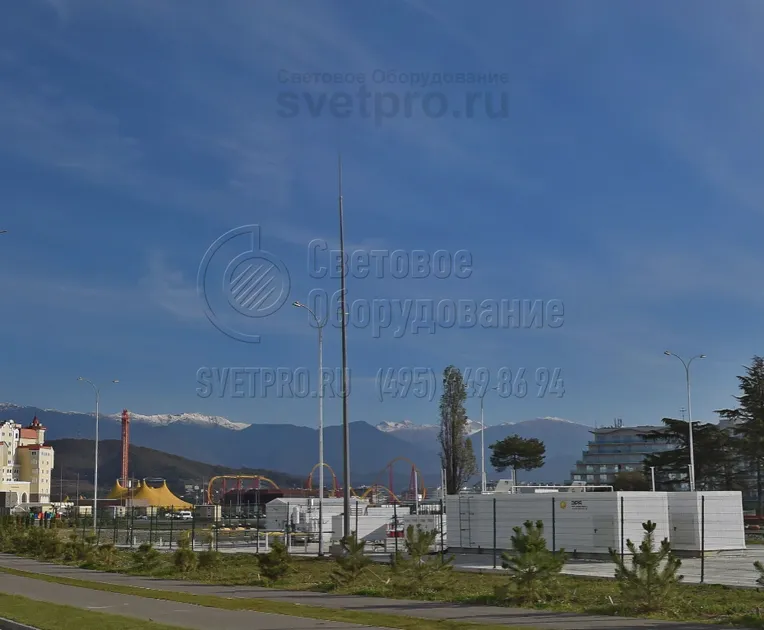

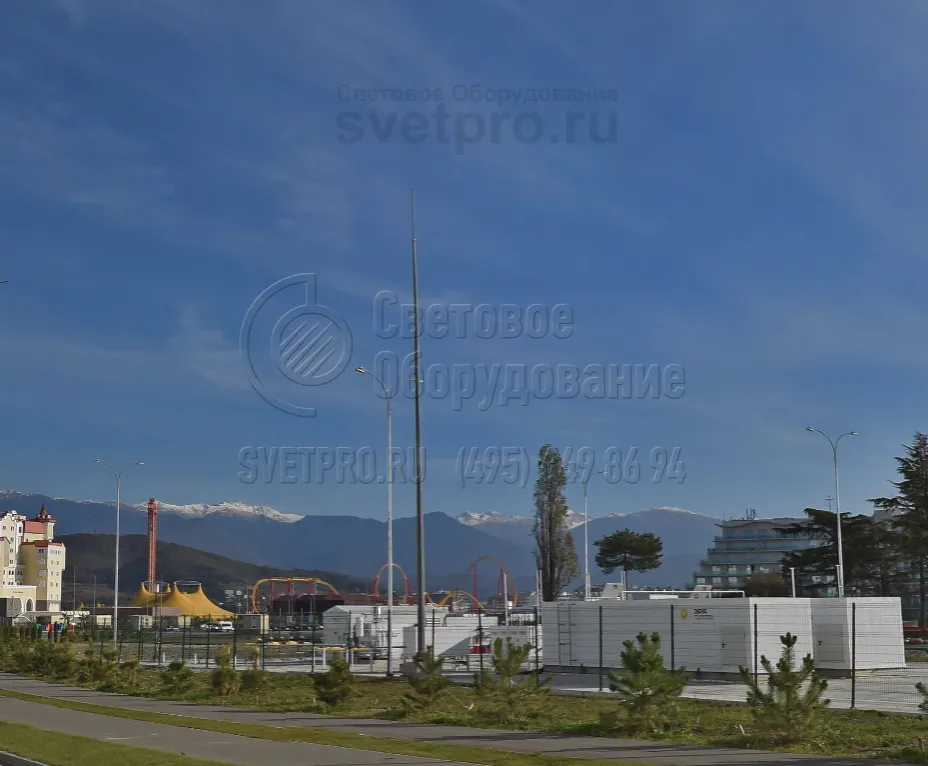

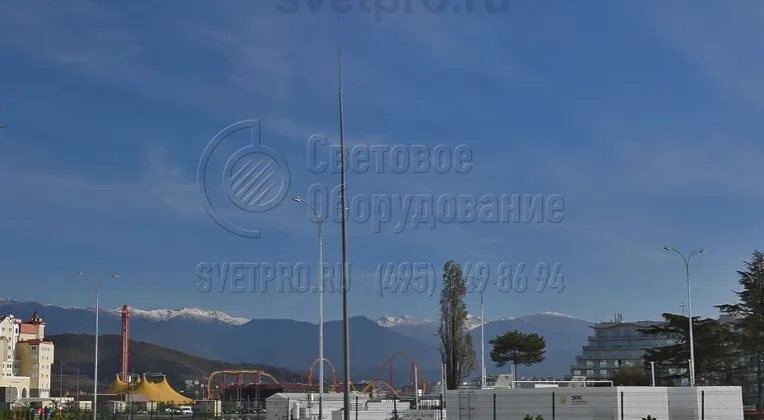

1. Молниеотвод, представленный на изображении, от кончика стального штыря до уровня земли имеет высоту 14 метров. Поэтому может защитить от попадания молнии достаточно высокие инженерные объекты и здания. Здесь он используется для защиты оборудования для бесперебойной подачи питания.
-

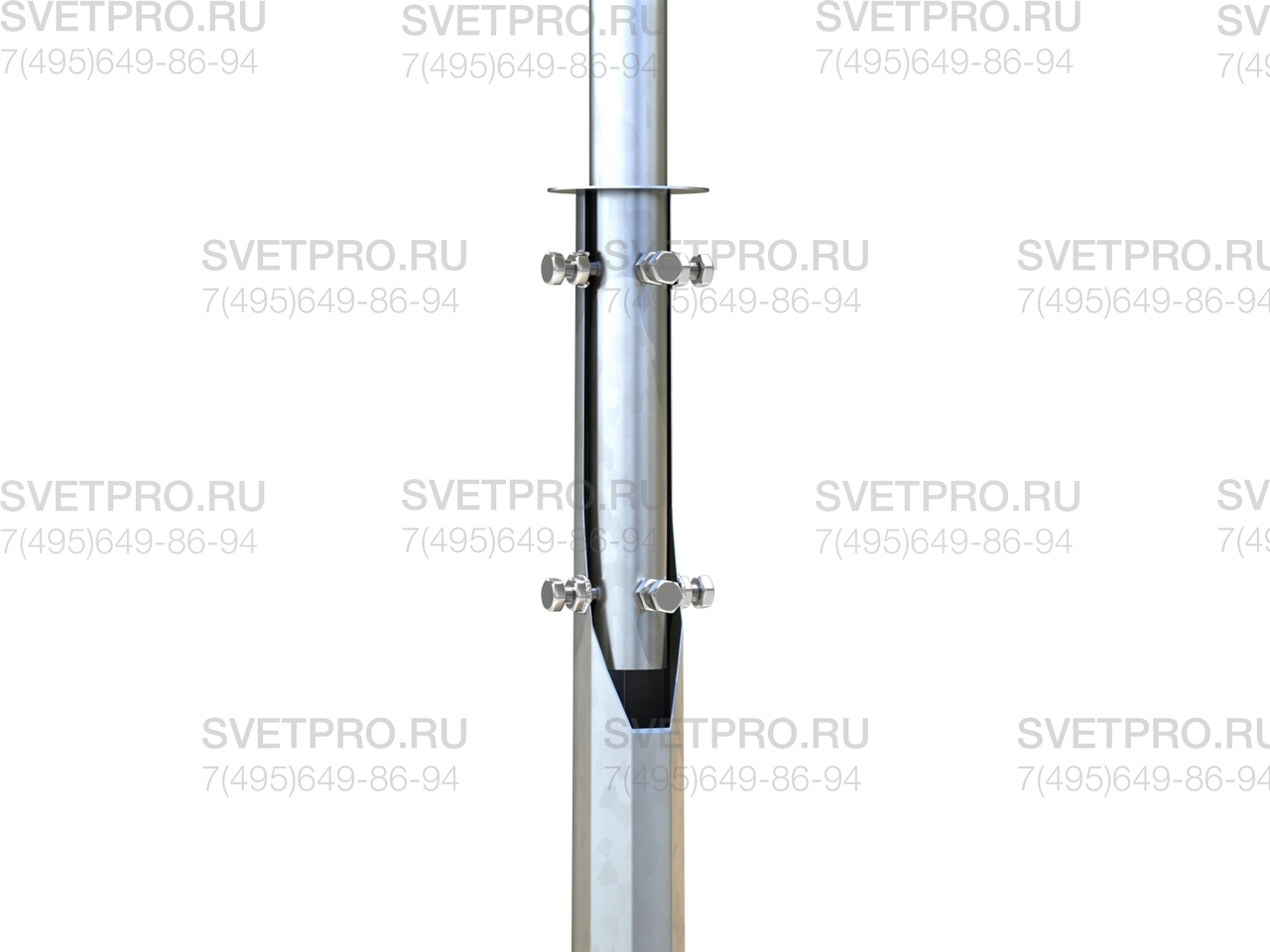

2. На изображении представлен узел крепления штыря, который принимает на себя удар молнии во время грозы. Крепление штыря к оголовку производится стандартным способом. Для фиксации хвостовой элемент вставляется в ствол, после чего фиксируется болтами. Они вкручиваются в отверстия на корпусе. -

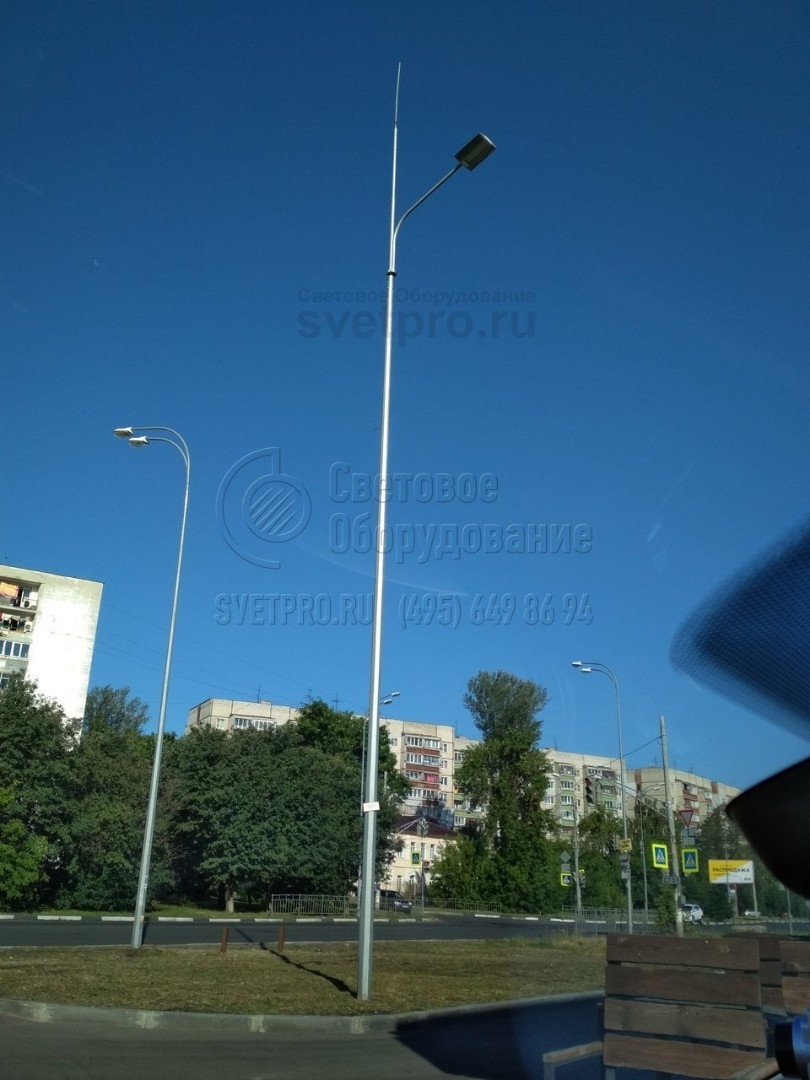

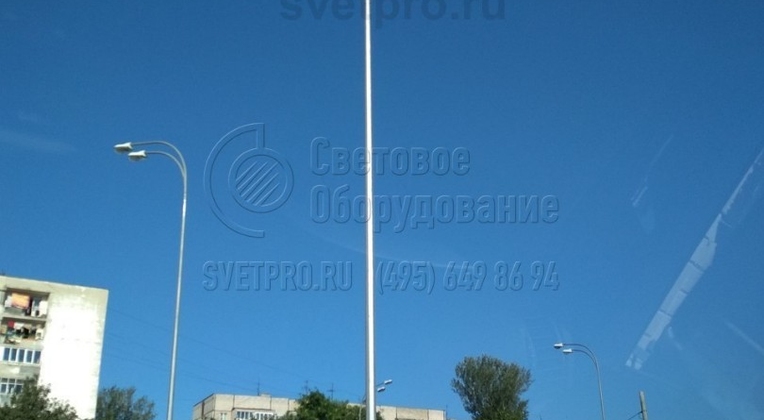

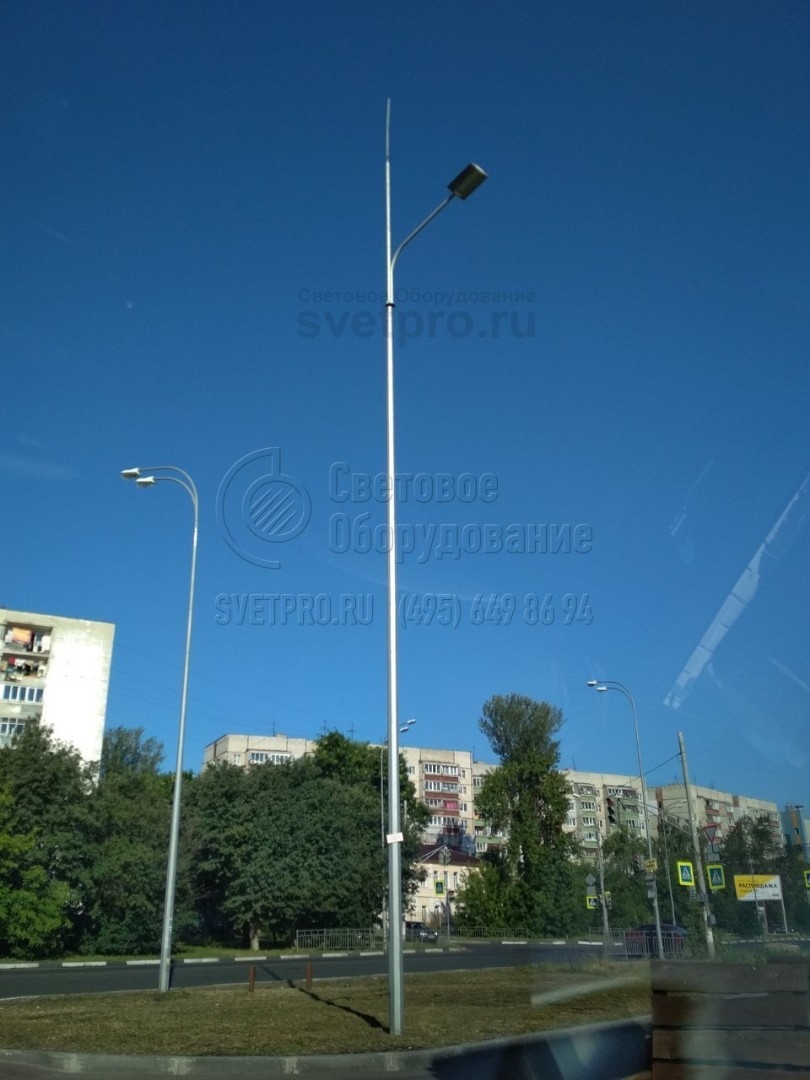

3. На этом изображении представлен молниеотвод, который одновременно используется для установки СП. Применение конструкций универсального назначения дает возможность сократить число опор на освещаемом объекте. Это снижает затраты на строительство и улучшает внешний вид площадки. -
4. При использовании молниеотвода для освещения объекта силовые кабели, по которым поступает электричество для работы ламп, прокладываются подземным способом и проводятся к лампе по полому стволу. За счет этого удается избежать обрыва проводов во время грозы или в результате механических воздействий.
