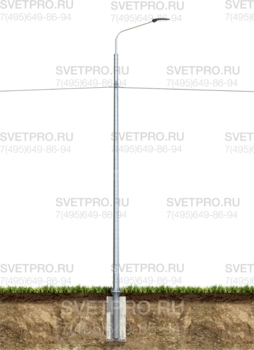

СФГ-1300-9 Опора силовая фланцевая граненая высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФГ-1300-9 |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Листовая сталь |
Размер фланца: | 580 мм |
Нижний диаметр: | 340 мм |
Верхний диаметр: | 150 мм |
Вес: | 392 кг |
Высота: | 9 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

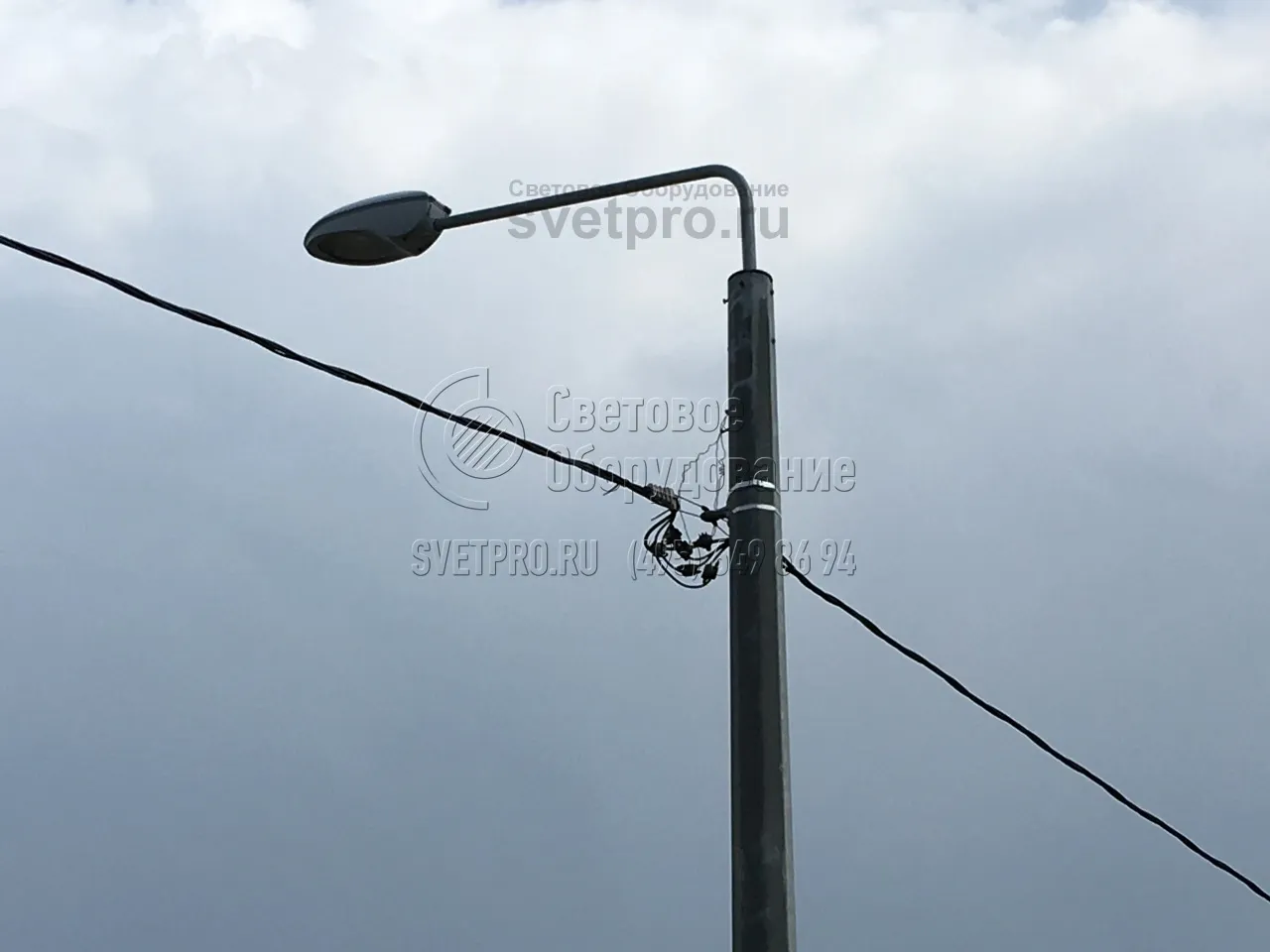

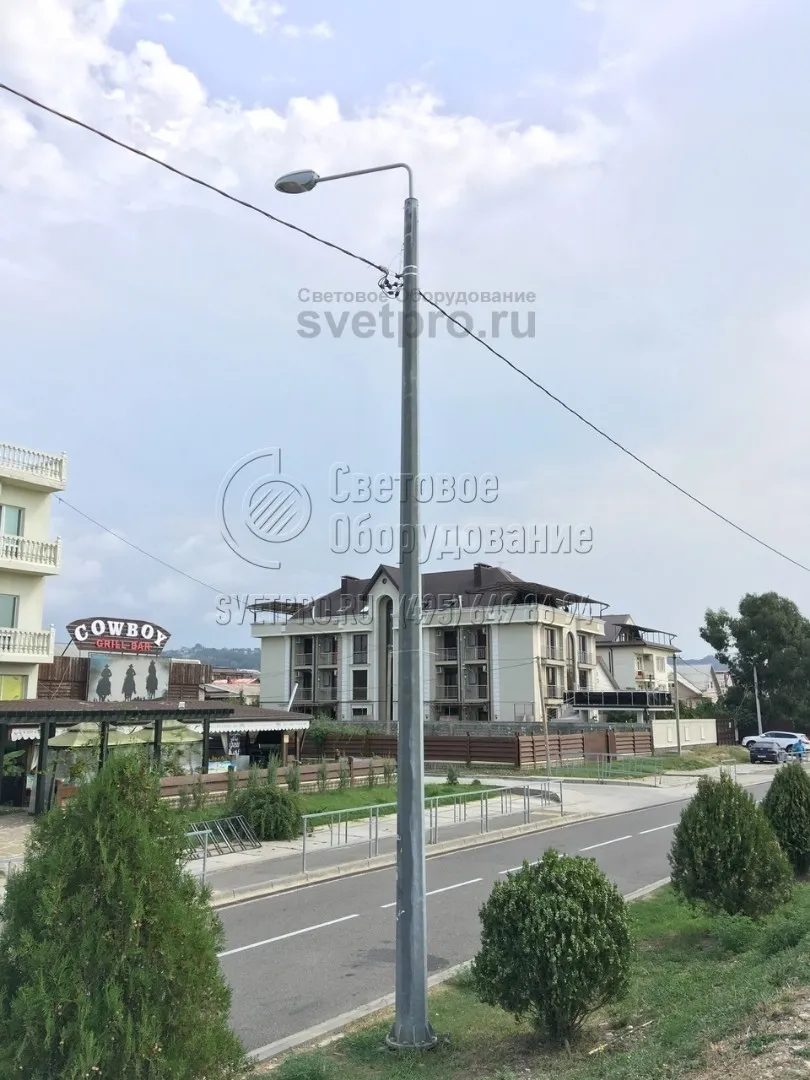

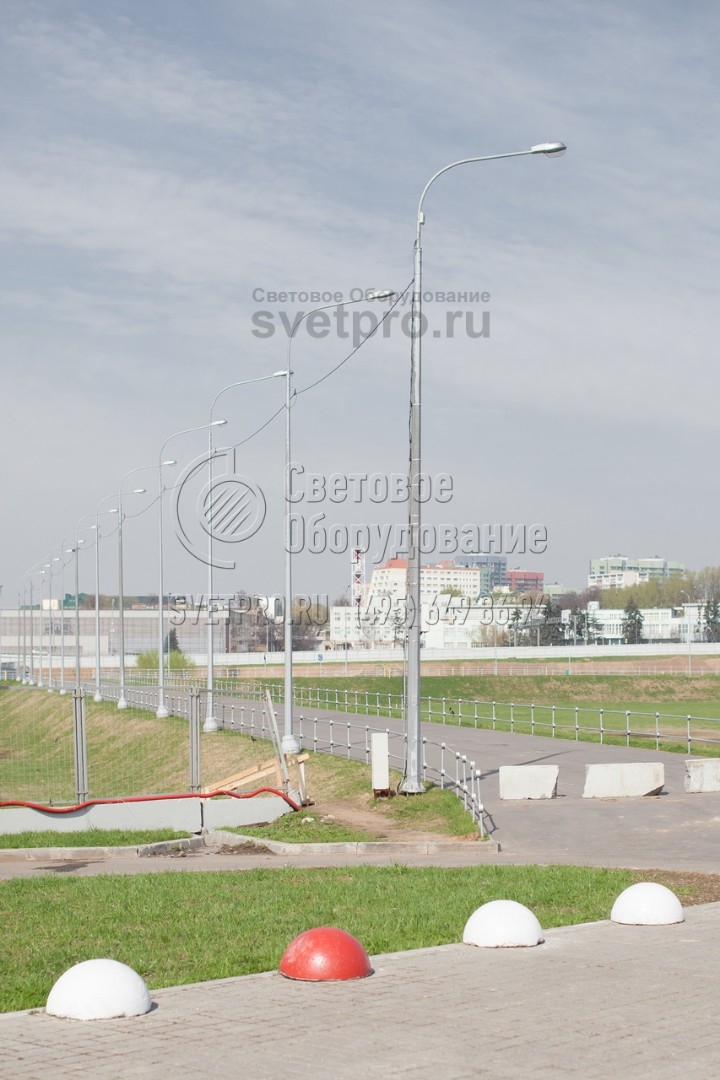

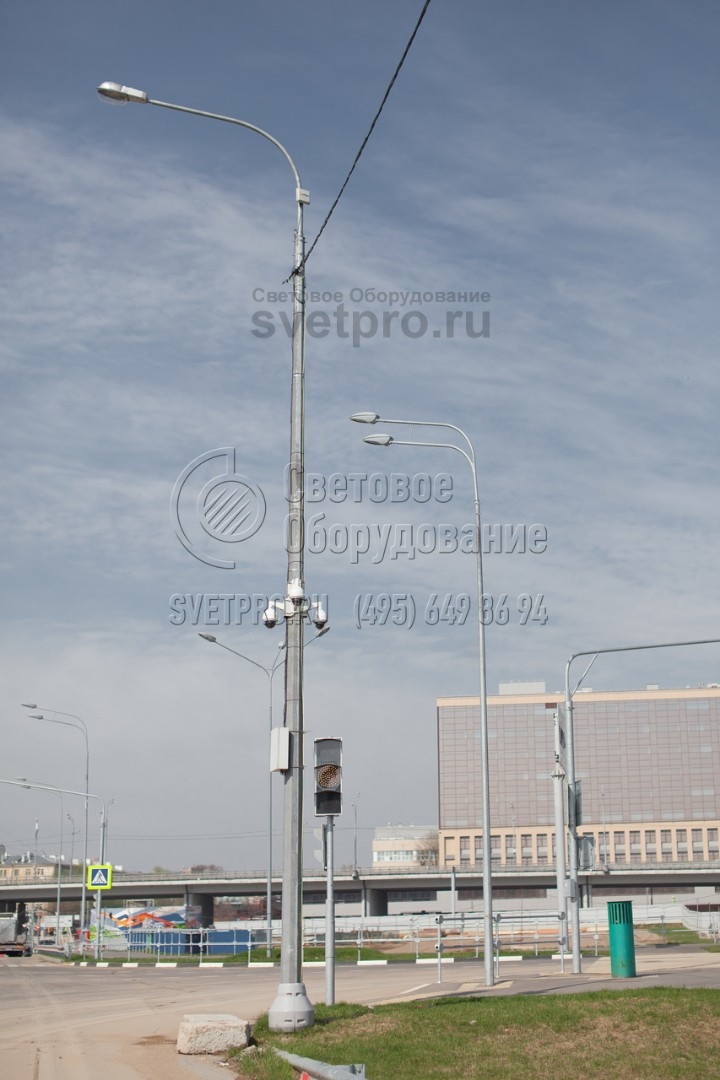

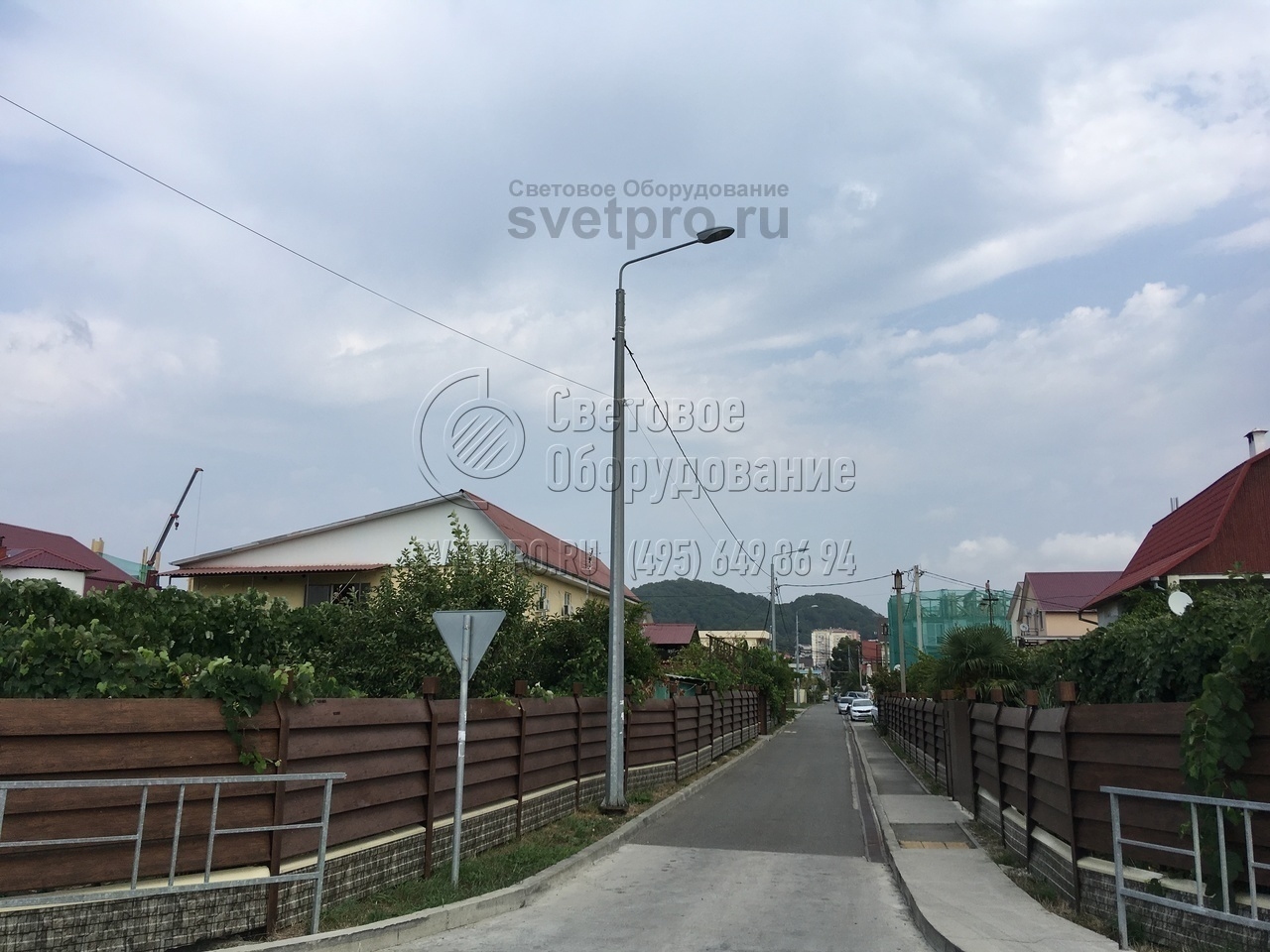

Фото с объектов

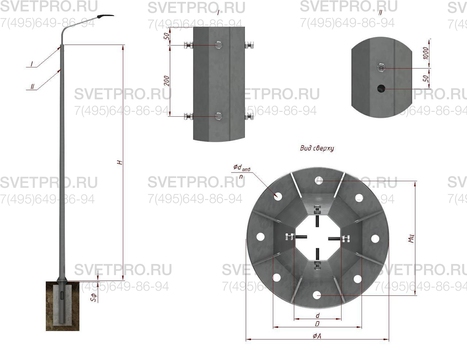

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФГ-1300-9,0-01**-ц | ЗФ-30/12/Д470-3,0-б | 392 | Ф9, Ф10, Ф15 | 1300 | 9000 | 9000 | 3000 | 340 | 150 | 6 | М30 | 12 | 580 | 470 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

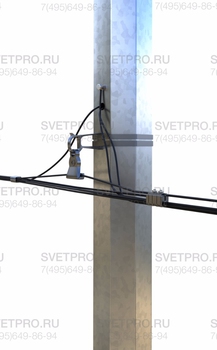

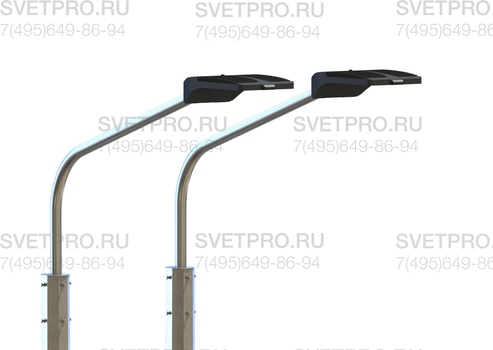

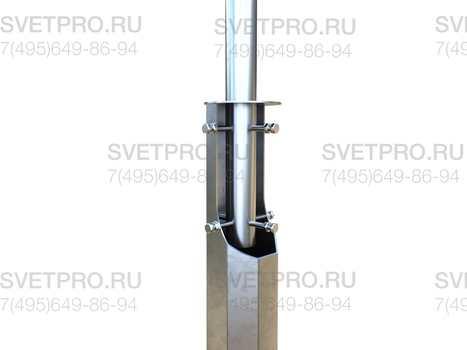

Силовая опора с граненой поверхностью СФГ-1300-9 относится к металлоизделиям, устанавливаемым на открытых площадках для организации наружного освещения. Устойчивость конструкций к нагрузкам позволяет использовать столбы в различных климатических регионах. Помимо размещения прожекторов и светотехники девятиметровые опоры используются для подвеса СИП, установки дополнительных конструкций в виде рекламных щитов, указателей и вывесок.

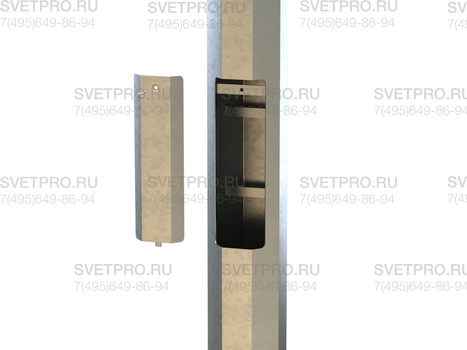

Для изготовления СФГ-1300-9 используется высококачественный металлопрокат, сгибаемый прессом в граненую конструкцию. Края опоры свариваются продольным швом, металл обрабатывается горячим цинкованием для защиты поверхности от негативного воздействия внешних факторов и развития ржавчины. Возможна дополнительная окраска поверхности или покрытие лаком по желанию заказчика.

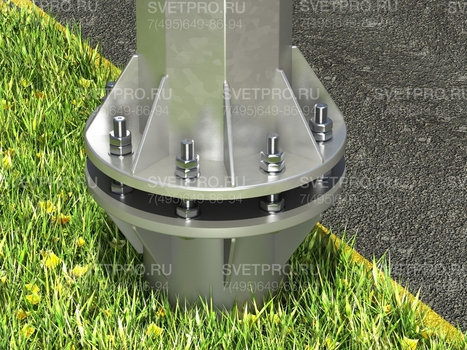

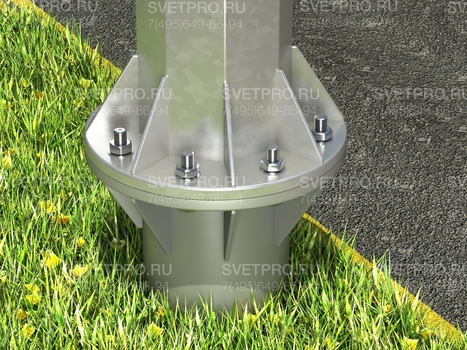

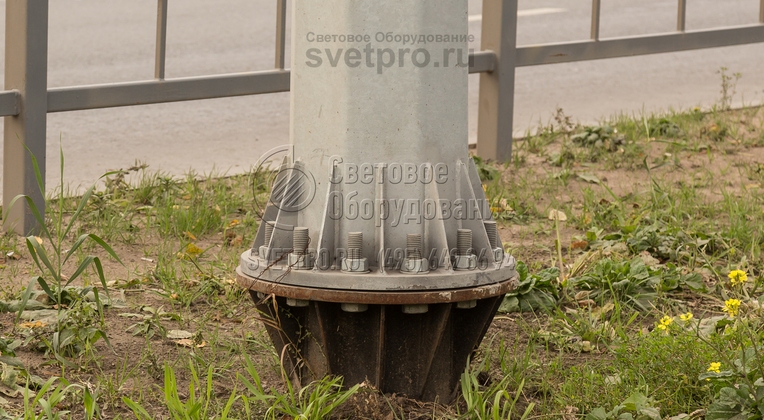

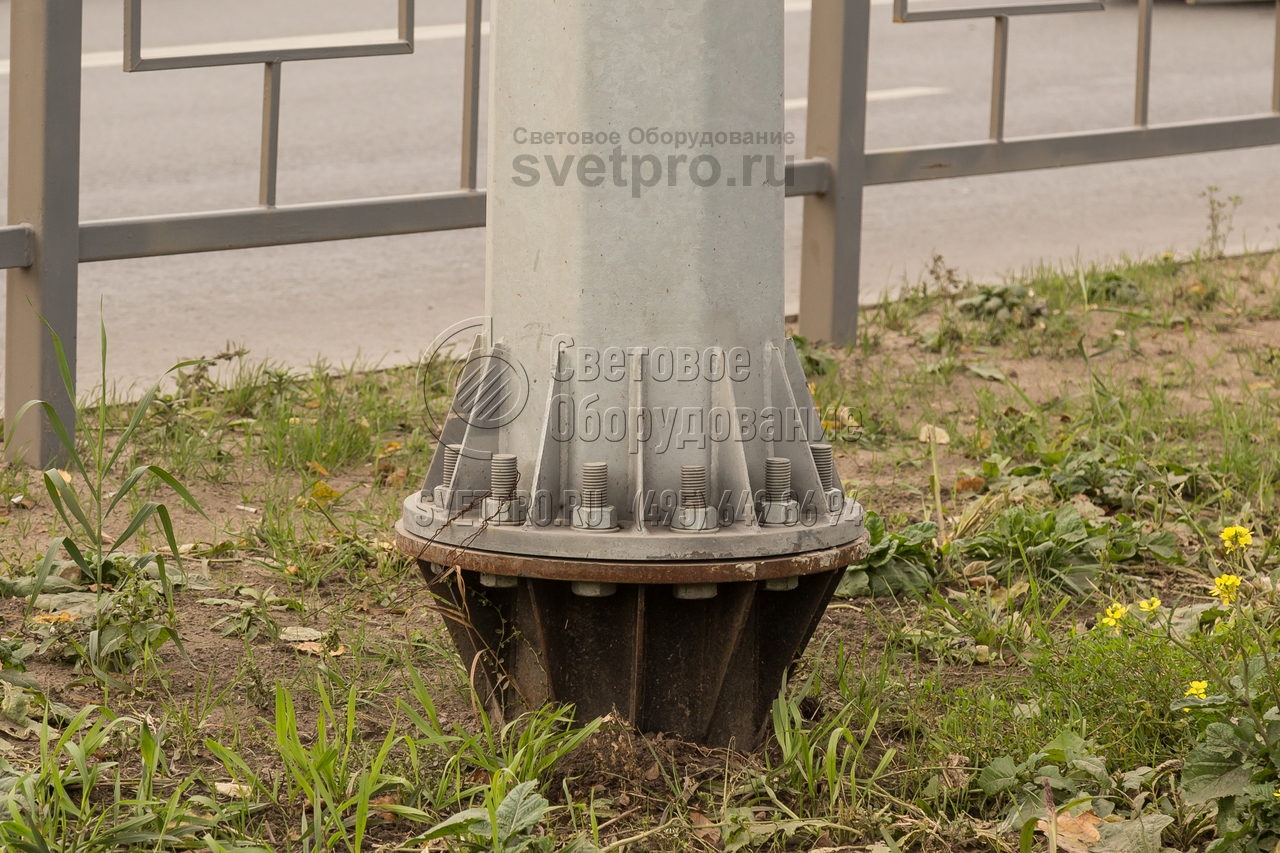

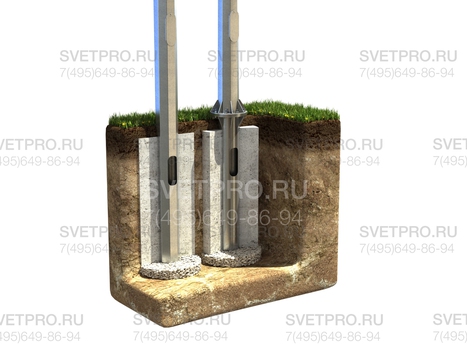

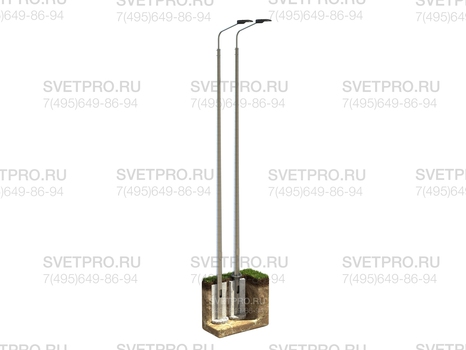

Монтируются девятиметровые столбы на железобетонное основание посредством соединения через фланец с закладным металлическим элементом.
