ВМОС-16 Высокомачтовые опоры со стационарной короной
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Высота: | 16 м |
Покрытие: | Горячее цинкование |
Вес: | 463-1572 кг |
Верхний диаметр: | 90-320 мм |
Нижний диаметр: | 410-520 мм |
Размер фланца: | 630-720 мм |
Материал: | Листовая сталь |
Высота молниеотводного шпиля: | 1,5 м |
Тип короны: | Стационарная |
Производитель «Svetpro», Россия
как выбрать опору?

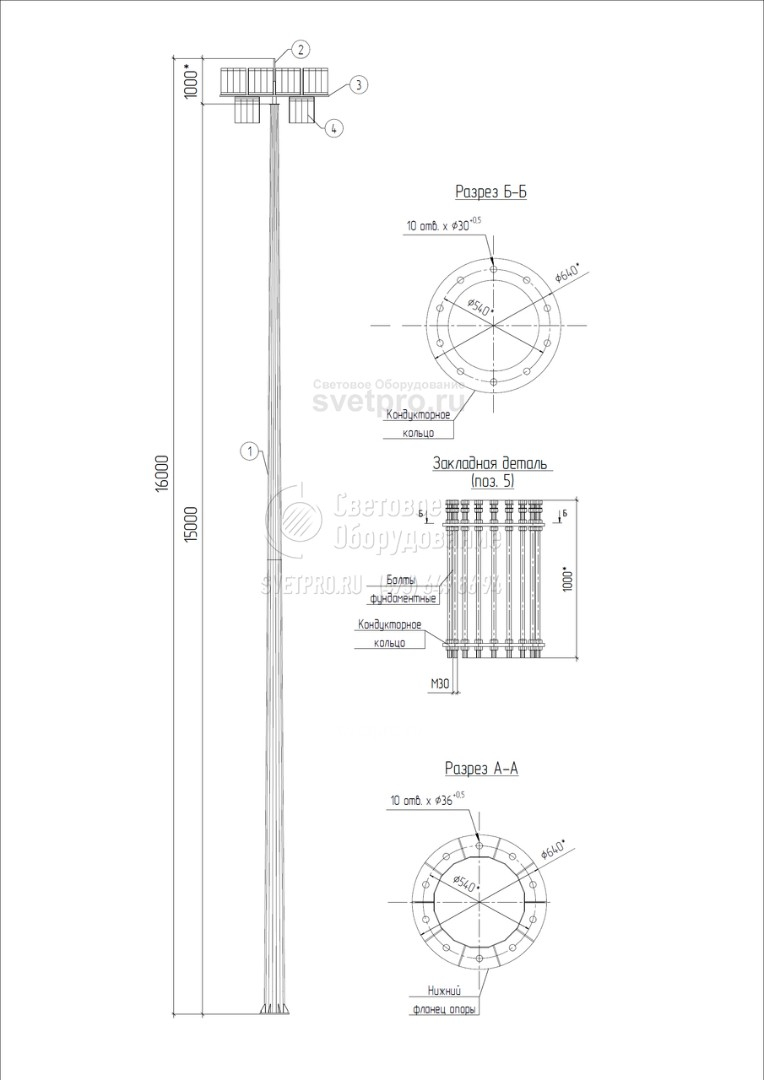

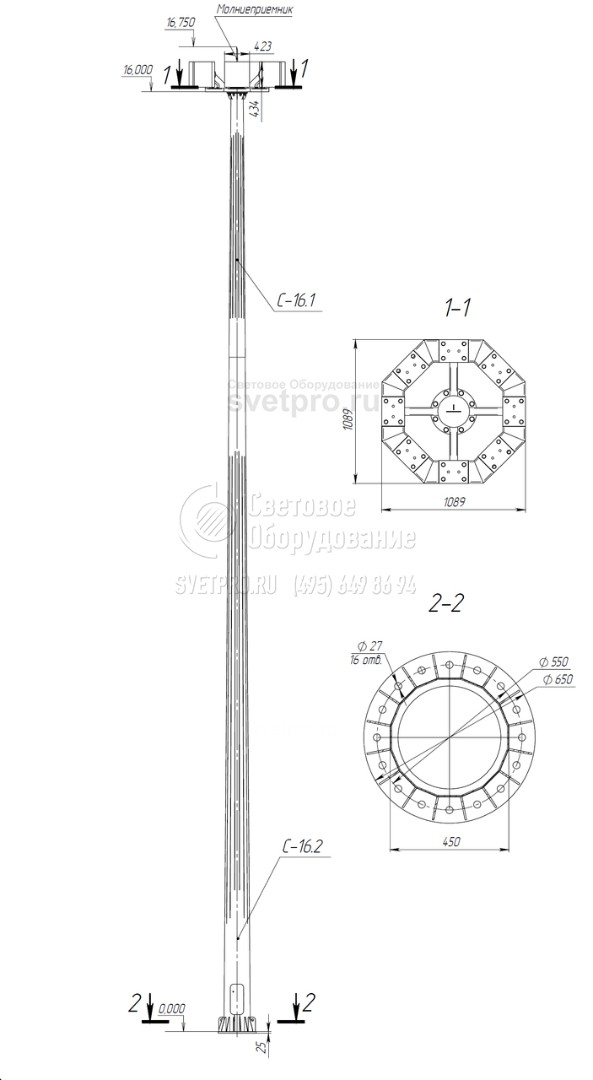

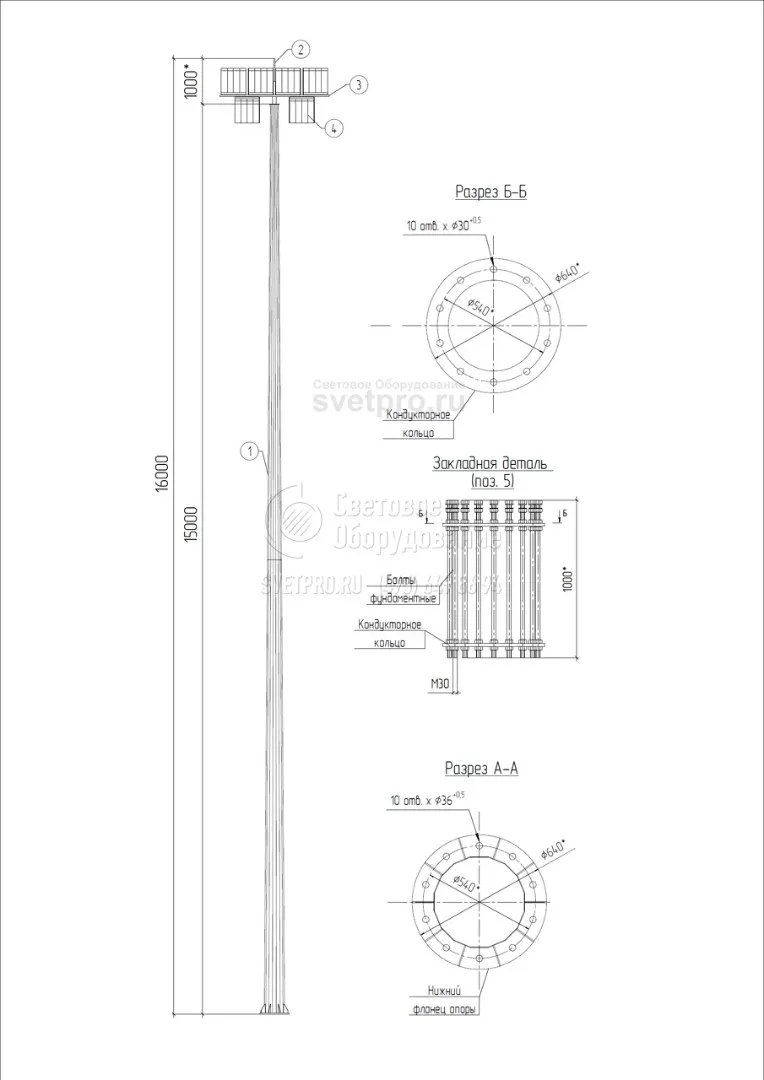

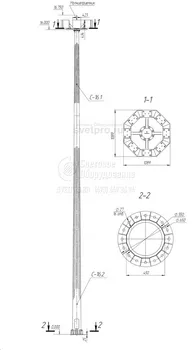

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий | Ветровой район |
---|---|---|---|---|---|---|---|
ВМОС/ВМОН | H, м | m,кг | d, мм | D, мм | A, мм | B, мм | |
ВМОС-16 | 16 | 1 572 | 288 | 480 | 680 | 580 | 3 |
ВМОС-16 | 16 | 528 | 90 | 410 | 590 | 500 | 3 |
ВМОС-16 | 16 | 557 | 130 | 450 | 630 | 540 | 5 |
ВМОС-16 | 16 | 1 506 | 288 | 480 | 680 | 580 | 3 |
ВМОС-16 | 16 | 662 | 210 | 450 | 650 | 550 | 5 |
ВМОС-16 | 16 | 1 289 | 320 | 520 | 720 | 620 | 3 |
ВМОС-16 | 16 | 463 | 160 | 440 | 640 | 540 | 2 |
ОПИСАНИЕ
Вид опоры в каждом случае подбирается индивидуально согласно техническому заданию .
Опоры изготавливаются из листовой стали. Ствол мачты — это составная секционная сборная металлическая конструкция. Количество секций определяется в зависимости от высоты прожекторной мачты: от 2-х секций и более. Защищены от коррозии методом горячего цинкования Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.

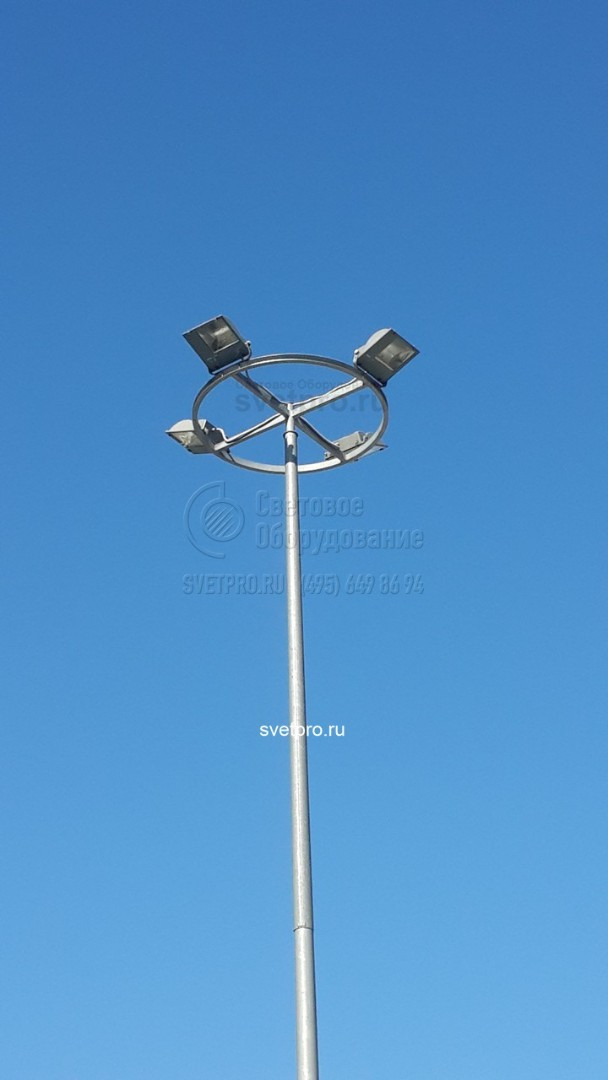

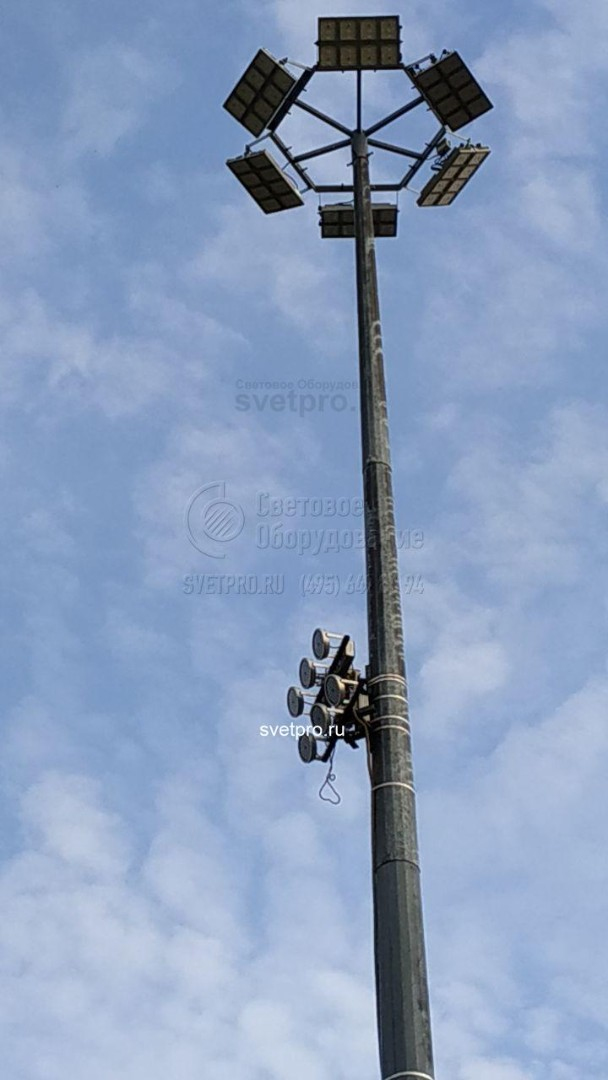

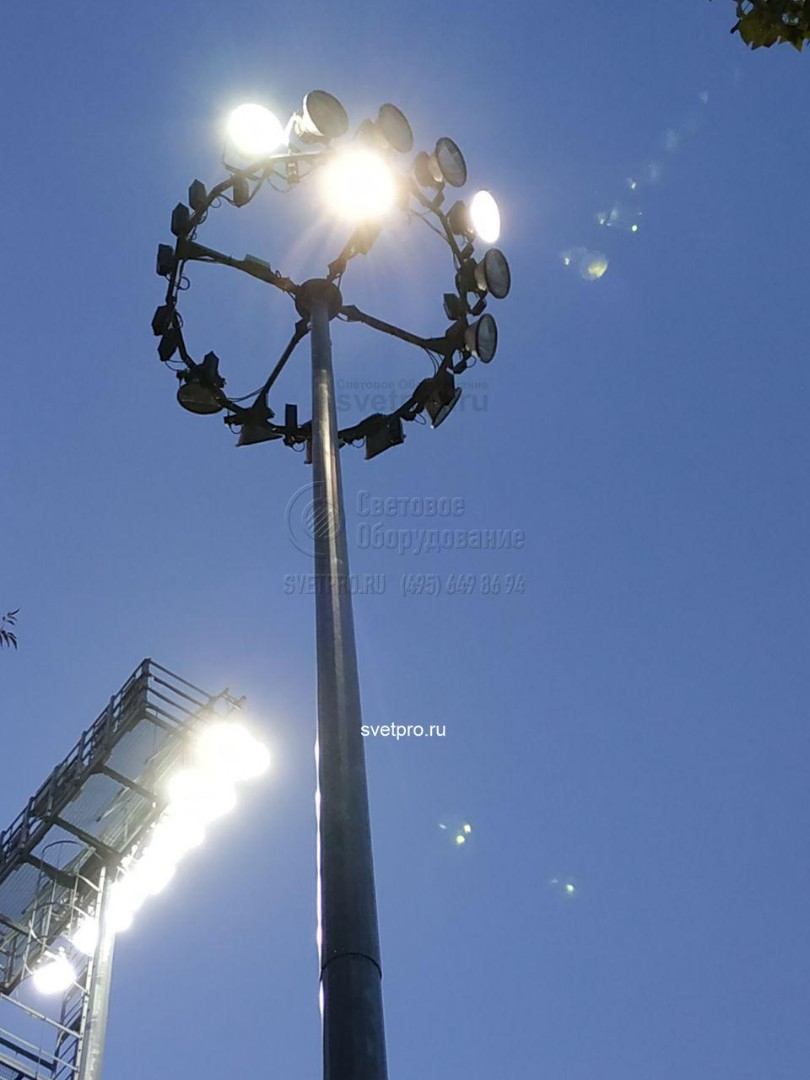

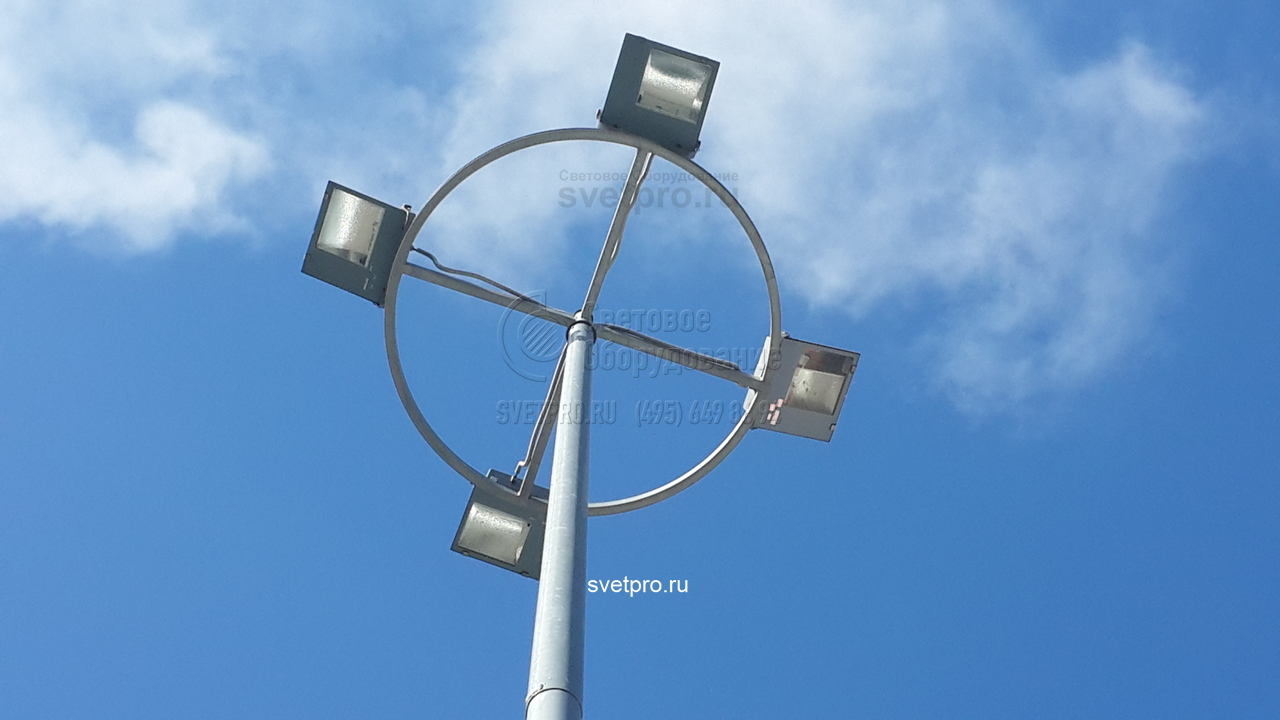

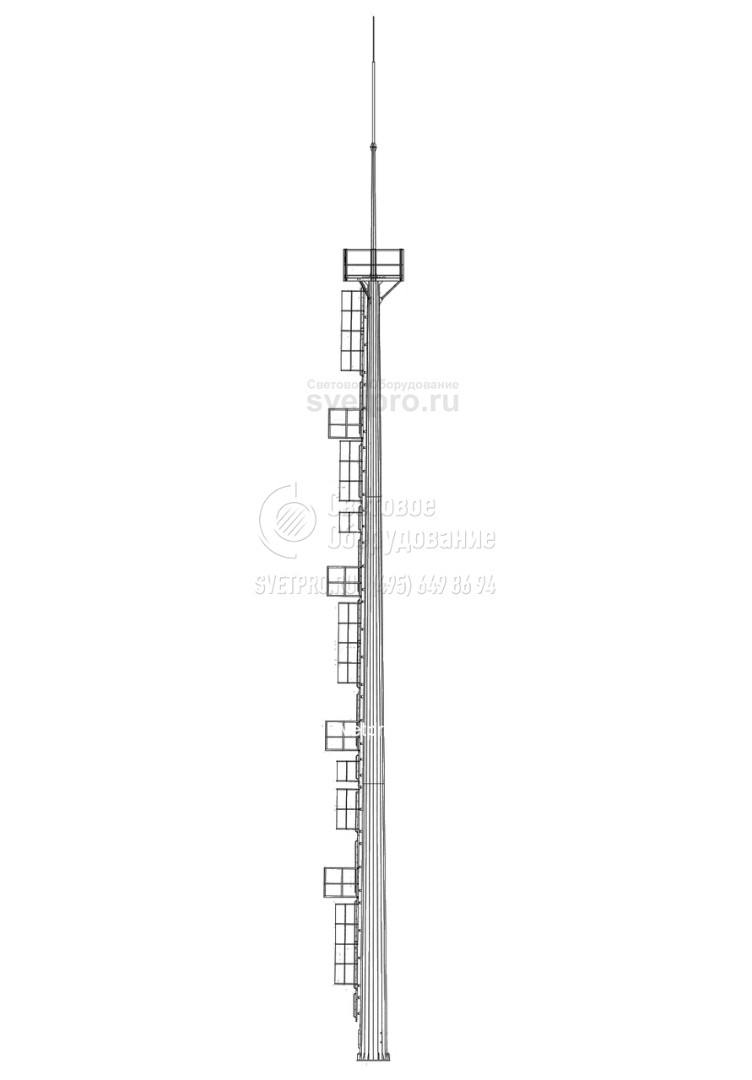

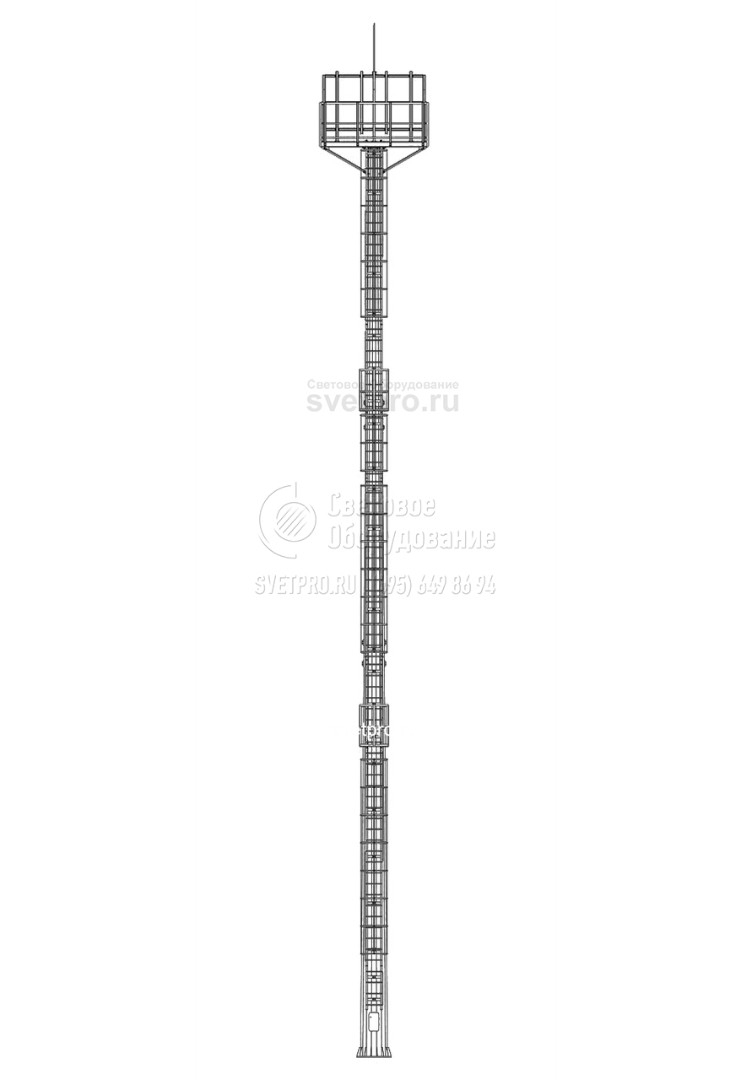

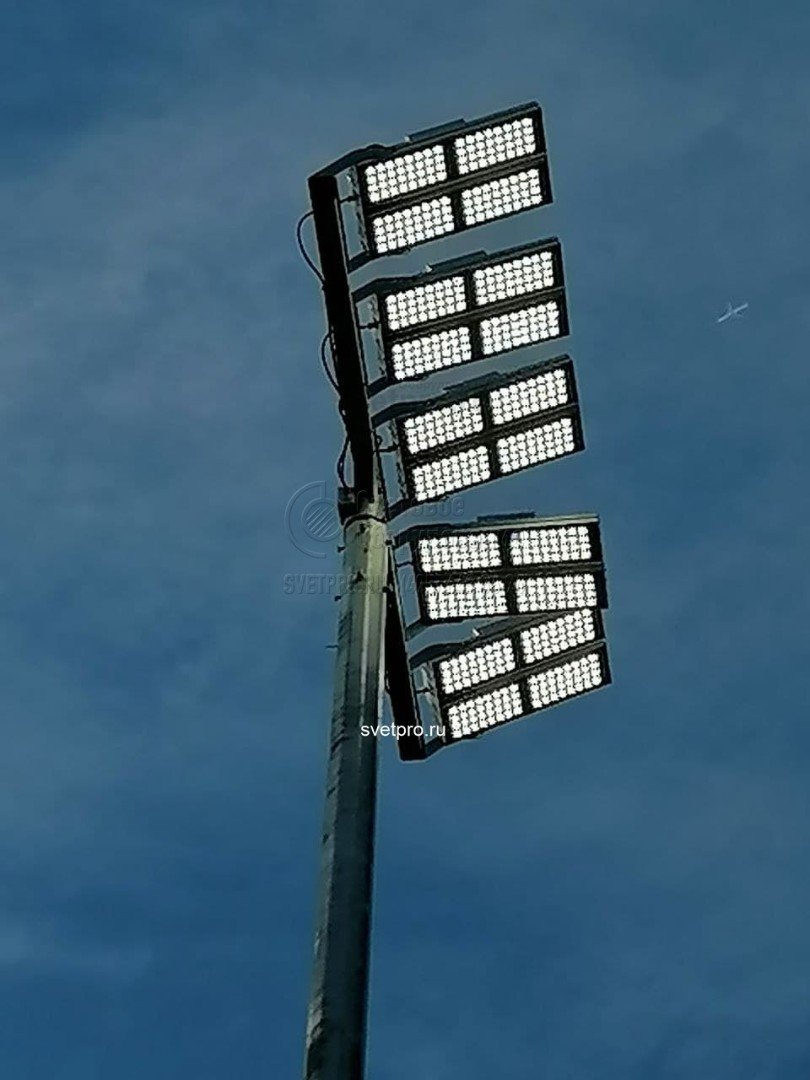

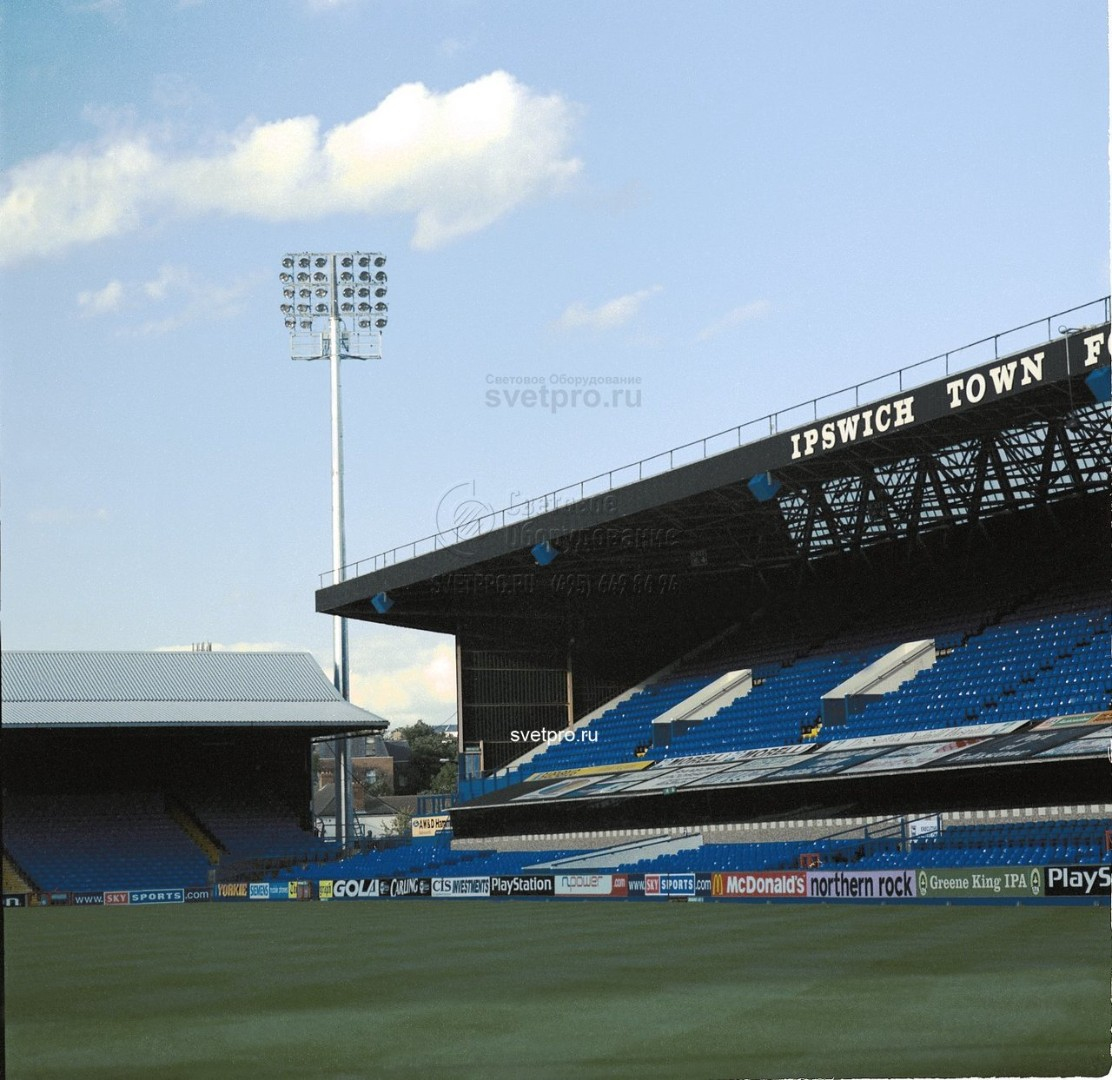

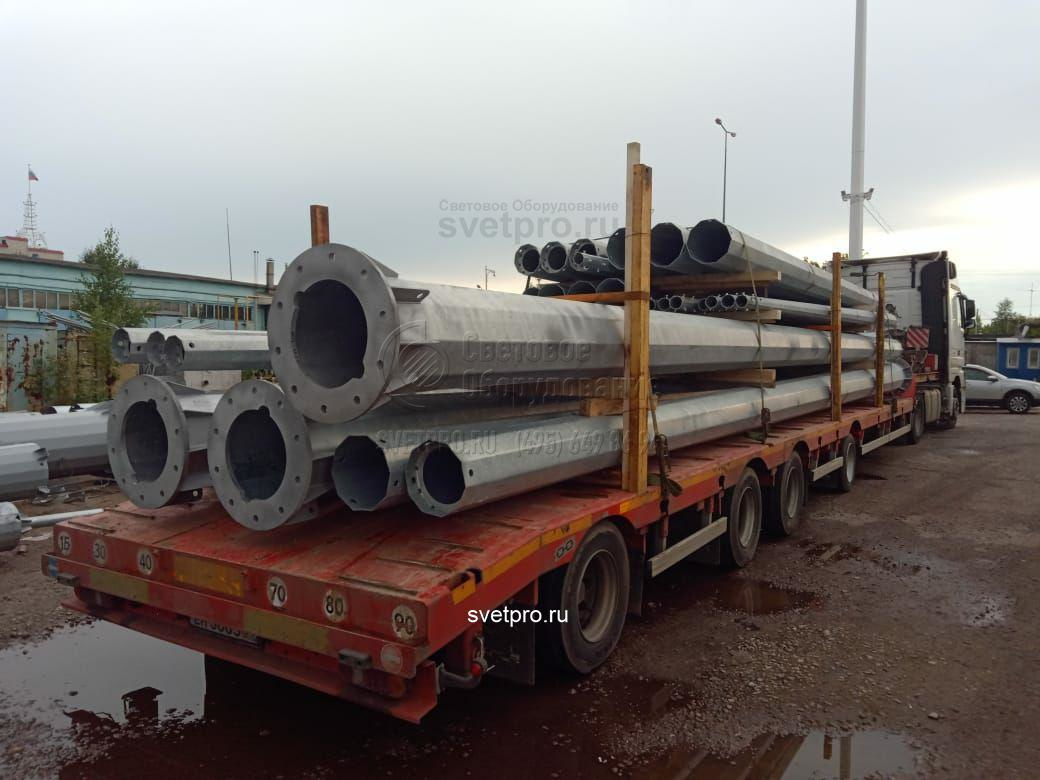

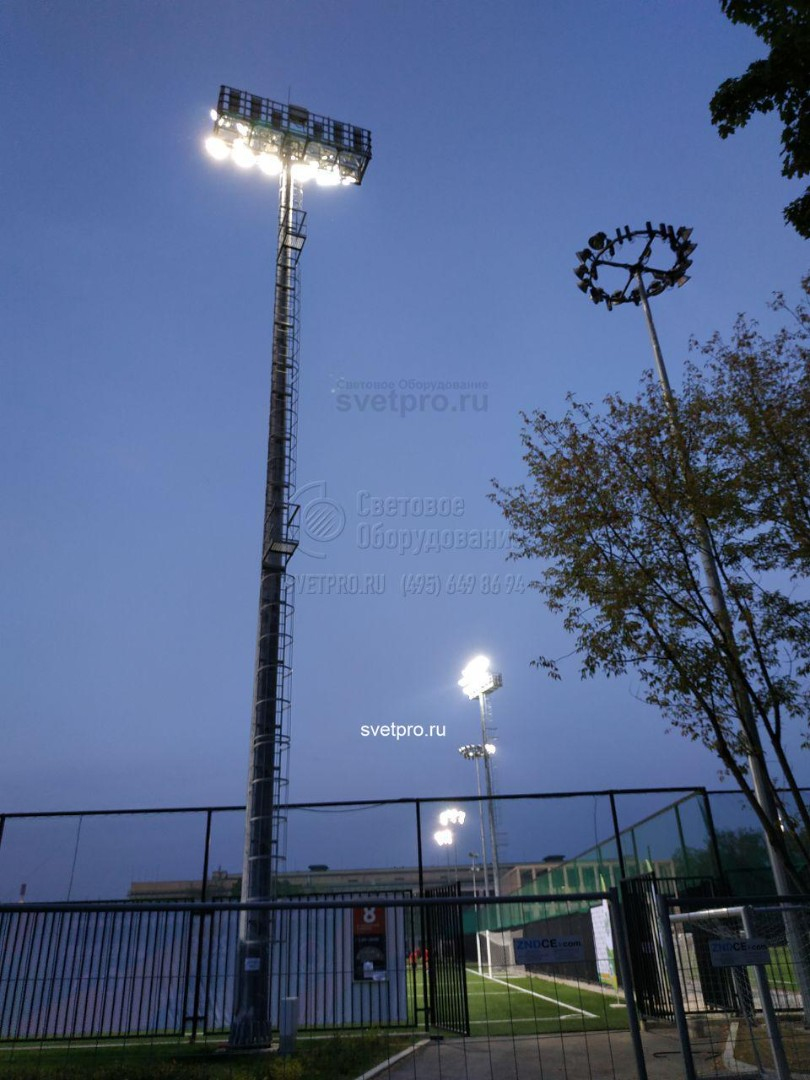

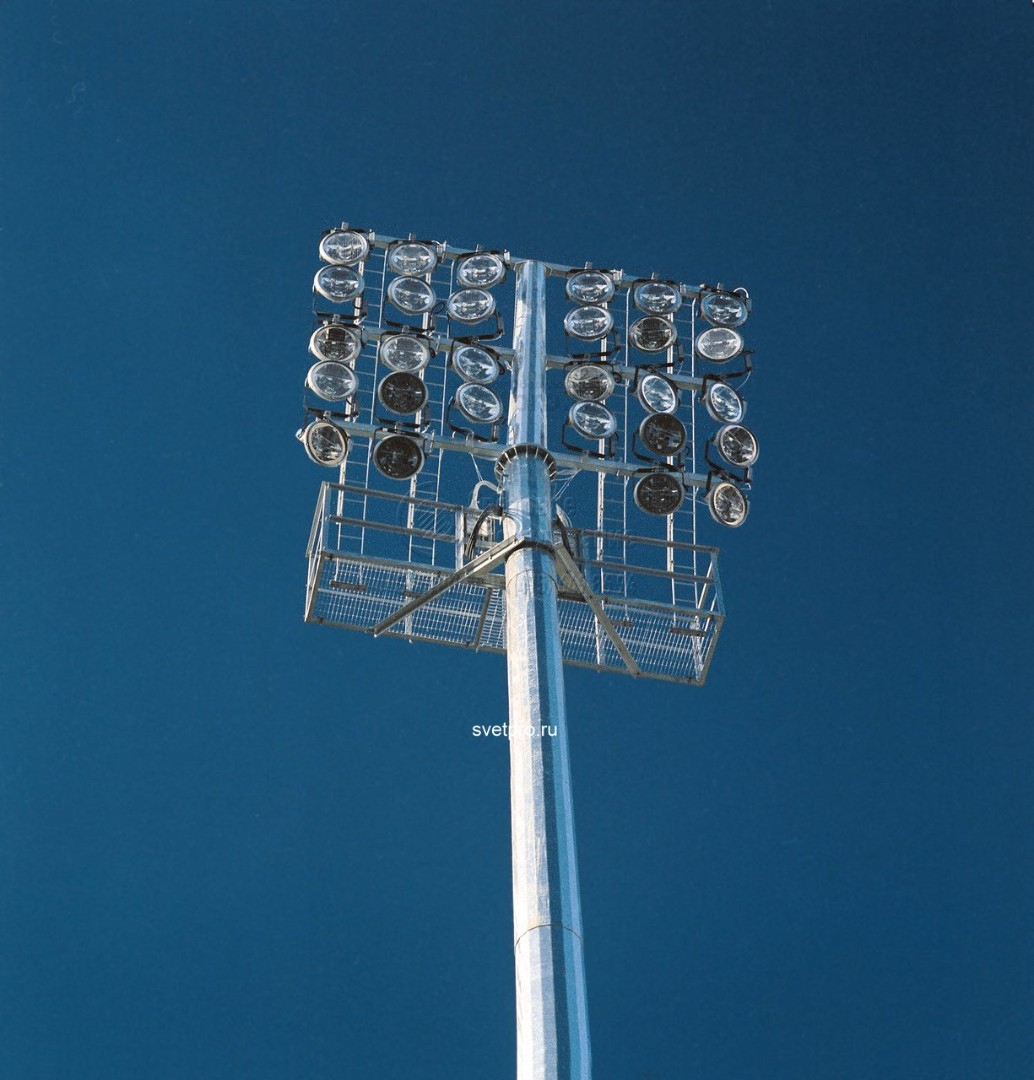

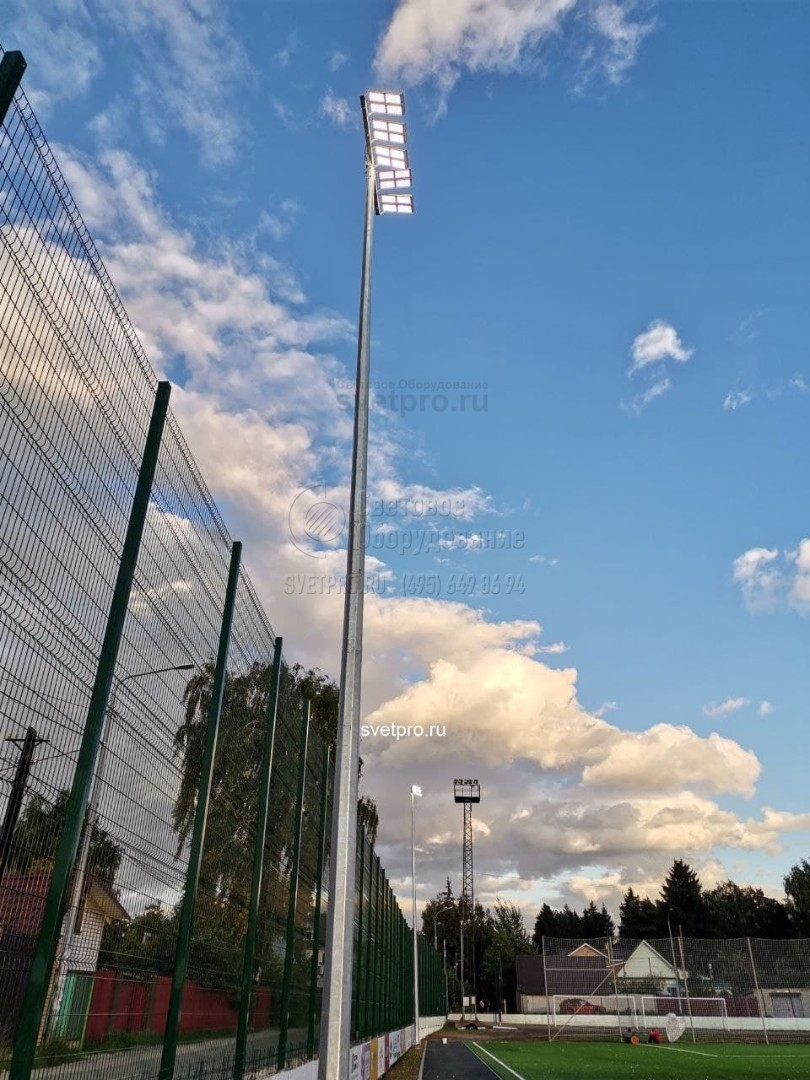

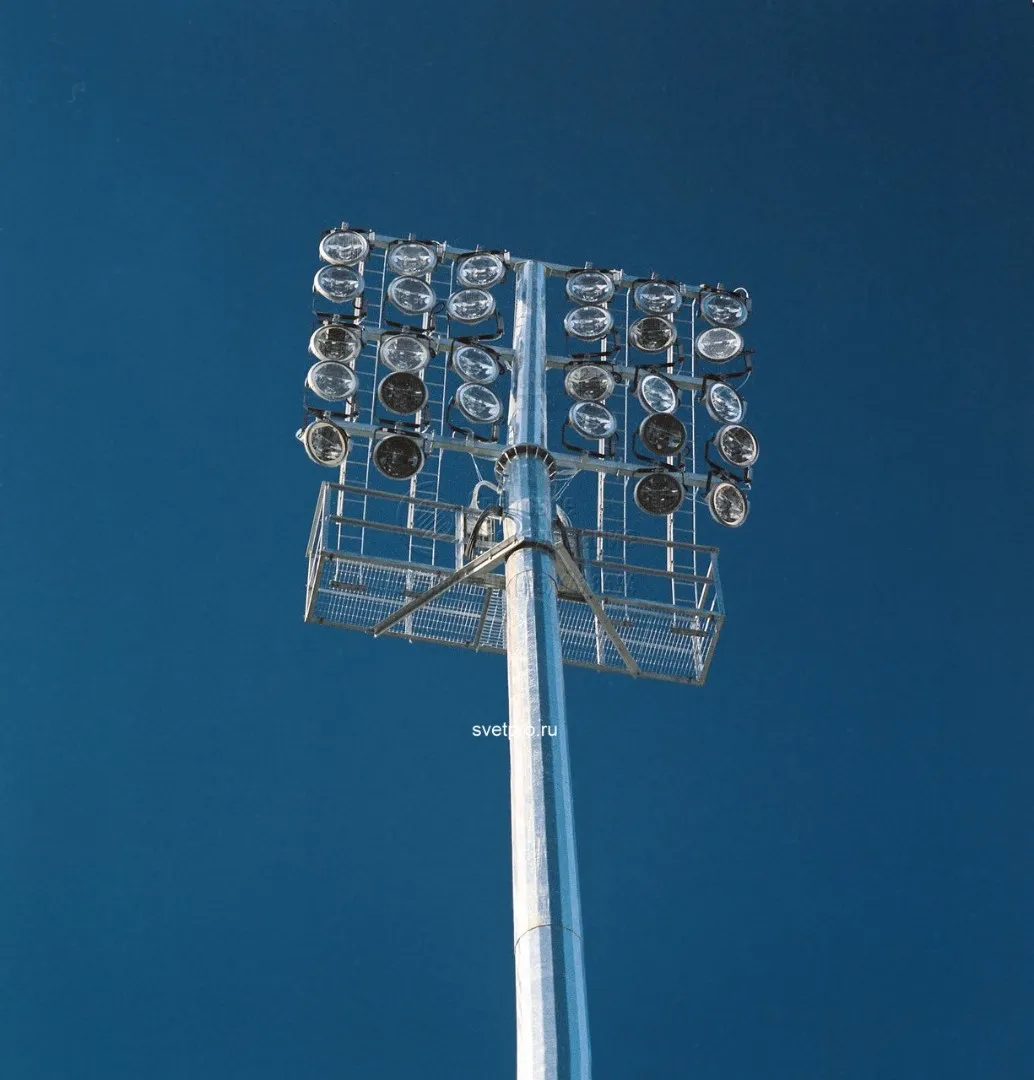

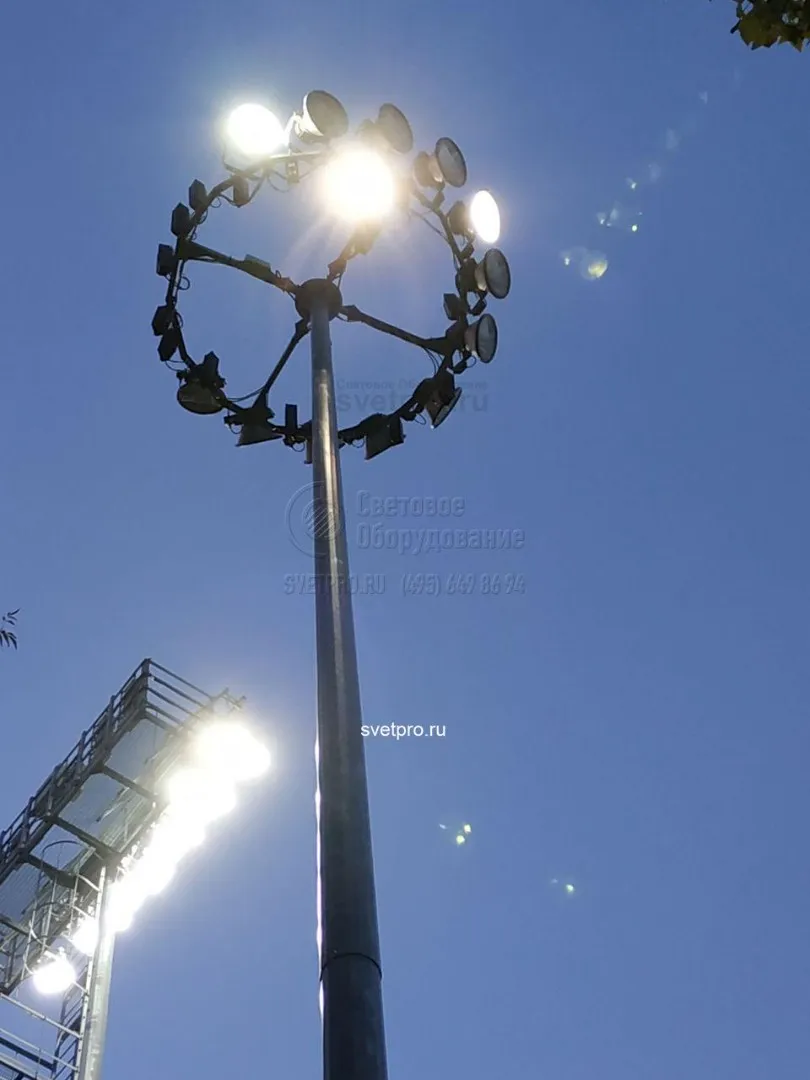

Фотогалерея
Похожие товары
ВМО Высокомачтовые опоры с мобильной короной
ВМОН Высокомачтовые граненые опоры со стационарной короной
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
ОГКЛЭП Опоры линий электропередач
МГФ-М Мачта с мобильной короной
МГФ-СР Мачта со стационарной короной
МГФ-СР-М Мачта со стационарно-мобильной короной
Agena P Стальная осветительная мачта 12-гранная
Автостоянки на объектах
Перейти в галереюСтатьи по теме
Изготовление и обслуживание мачт освещения
Осветительные мачты и высокомачтовые опоры, высотой до 40 – 50 м, применяются для функционального освещения больших открытых территорий: морских портов, ж/д терминалов, складов. Надежность конструкций реализуется формированием стального конусного, в том числе граненого (дополнительные ребра жесткости) или ступенчатого трубчатого ствола и фланцевым способом монтажа. Удобство обслуживания осветительных приборов с земли обеспечивается применением мобильной рамы или складывающейся конструкции, а стационарно установленные приборы обслуживаются с площадок с применением лестниц и трапов или высотной спецтехники.
Складные опоры и мачты освещения
Для освещения отдельных территорий необходим особый, складывающийся тип мачт и опор. Для обслуживания ОП, установленных на них на высоте: опоры – от 6 до 16 м, а мачты – до 50 м, не требуется применение спецтехники, так как подвижная часть за счет шарнирного соединения, способна опускаться до уровня обслуживания с земли. Опусканию опор способствует балансир и страховочных трос. В рабочем положении подвижная часть зафиксирована. Конструкции защищены от коррозии горячим цинкованием. Тип монтажа – фланцевый. Параметры фундамента определяются расчетом. Сфера применения складывающихся опор – горнолыжные склоны, поля для гольфа и др. объекты с ограниченным доступом транспорта.
Выбор опор для освещения больших открытых площадок
При выборе опора для открытых площадок необходимо учитывать высотку конструкций над уровнем земли, способ подключения силовых линий, несущую способность корпуса.
