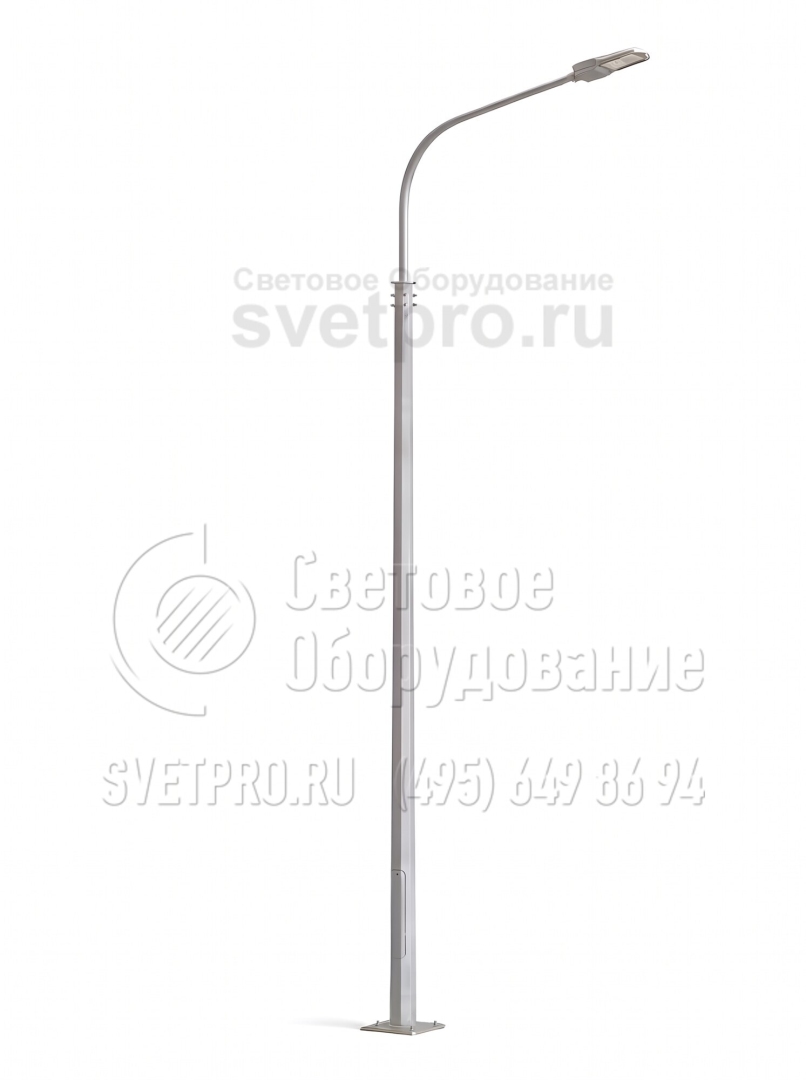

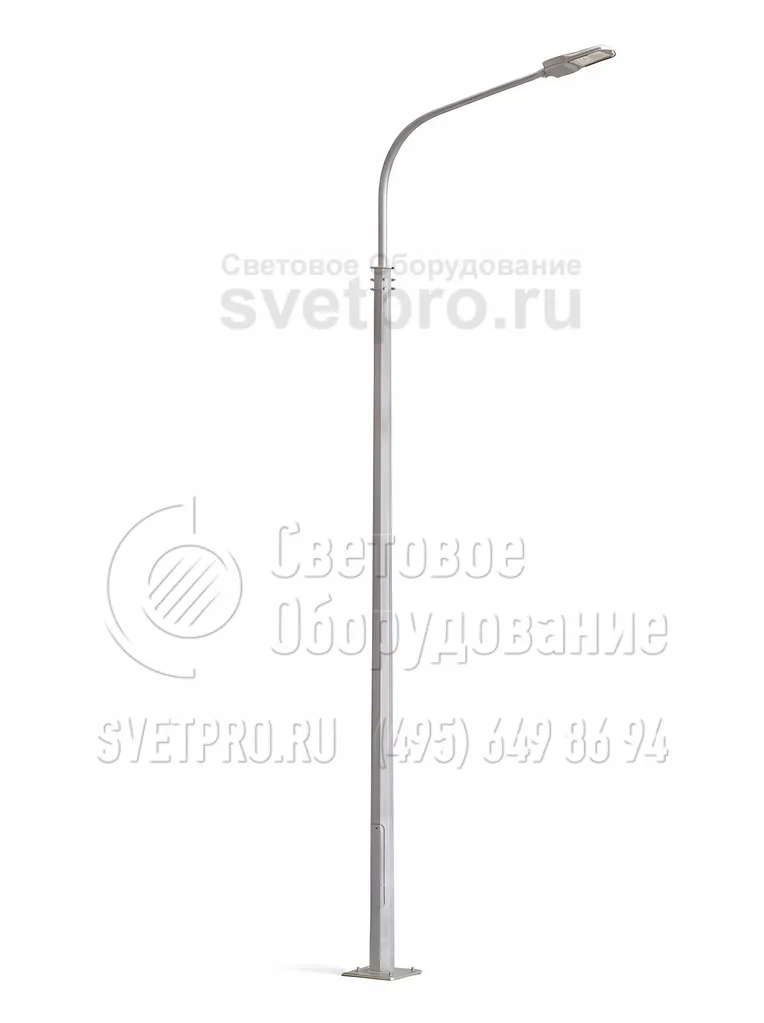

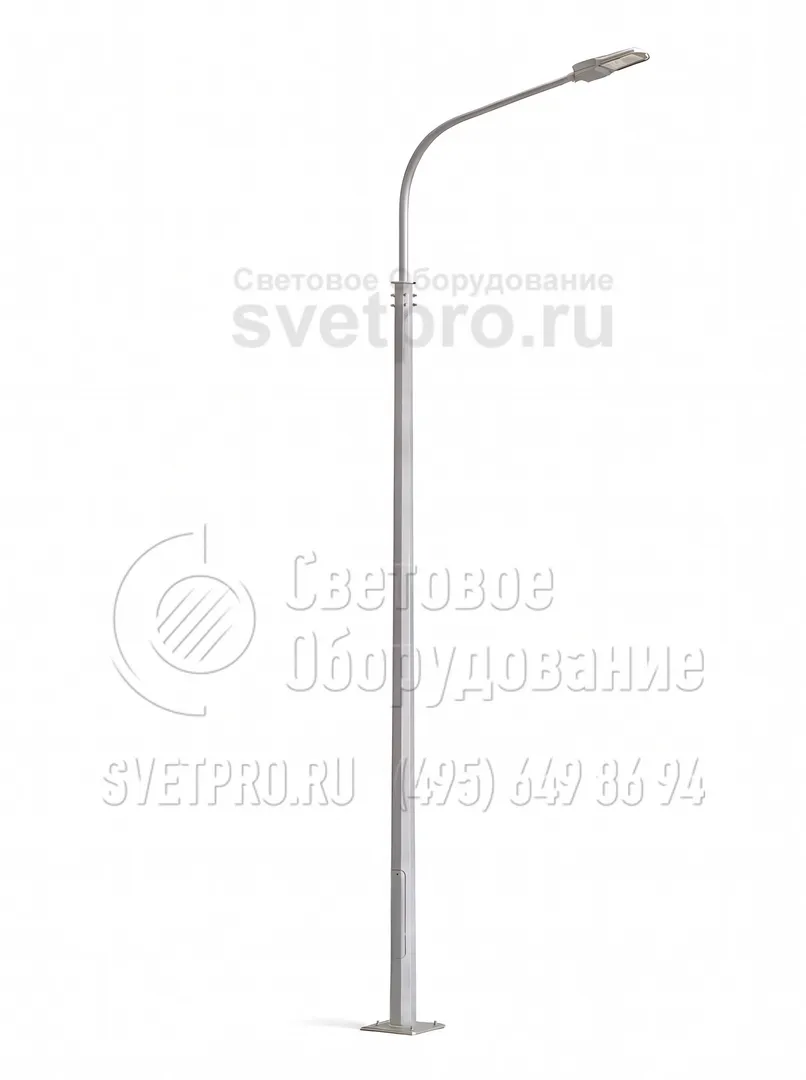

ОГК-5 Опоры граненые конические высота 5 метров

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГК Опоры граненые конические > ОГК-5 Опоры граненые конические высота 5 метров

Область применения:	Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.
Назначение:	Опоры освещения

Артикул производителя:	ОГК-5
Количество световых приборов:	1-8, в зависимости от кронштейна
Установка:	На забетонированный в грунт фундамент, опорной фланцевой частью
Количество крепежный отверстий:	4
Материал:	Листовая сталь
Покрытие:	Горячее цинкование
Размер фланца:	150-250 мм
Нижний диаметр:	100-156 мм
Верхний диаметр:	58-60 мм
Вес:	36-58 кг
Высота:	5 м

Цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование	Вес	Высота	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий
ОГК	m,кг	H, м	d, мм	D, мм	A, мм	B, мм
ОГК-5	58	5	60	156	250	160
ОГК-5	41	5	60	136	250	160
ОГК-5	36	5	58	100	150	110

ОПИСАНИЕ

ОГК-5 — одни из самых популярных опор, с помощью которых строятся системы уличного освещения различных открытых объектов. Эта модель имеет высоту от нижней площадки до верхнего среза 5 метров. Установленные на верхушке светильники или прожекторы освещают достаточно большую площадку, но при этом лучи света не перекрываются древесной растительностью и небольшими постройками.

Одна из особенностей этой модели — универсальный дизайн. Внешне конструкция имеет следующие отличия:

Корпус в виде конуса, у которого верхняя часть по диаметру меньше нижней. За счет этого инженеры повышают стабильность изделия.
Серебристая поверхность. Такой цвет приобретает цинковое покрытие на поверхности углеродистой стали. Оно необходимо для защиты стали от коррозии. Поверхность после цинкования не нуждается в дополнительном окрашивании. Но по желанию клиента опору можно покрасить в любой цвет из палитры RAL.
Граненое поперечное сечение. Благодаря форме многогранника конструкция приобретает черты индустриального дизайна, поэтому ее часто устанавливают для освещения промышленных территорий и автомобильных дорог.

На опору можно установить утилитарный или декоративный кронштейн под светильники. Монтаж производится на хвостовую часть с ограничивающей шайбой.

Купить ОГК можно в нашей производственной компании. Из-за востребованности этой опоры большое количество типовых изделий имеется в наличии на складе в готовом виде. По заказу мы можем организовать доставку конструкций на объект.

Фотогалерея

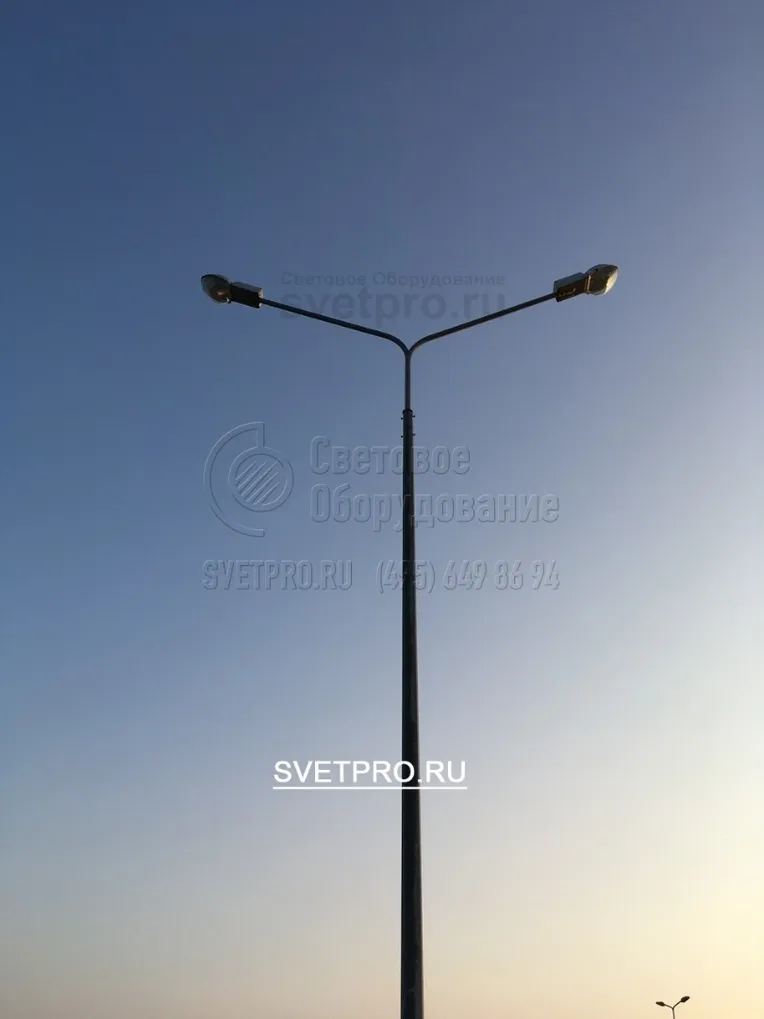

1. Опоры ОГК предназначены для освещения транспортных развязок, мостов, парковок, парков и т.д.
2. На опорах ОГК-5 кронштейн крепится восемью винтами. Крепеж идет оцинкованный или из нержавеющей стали.

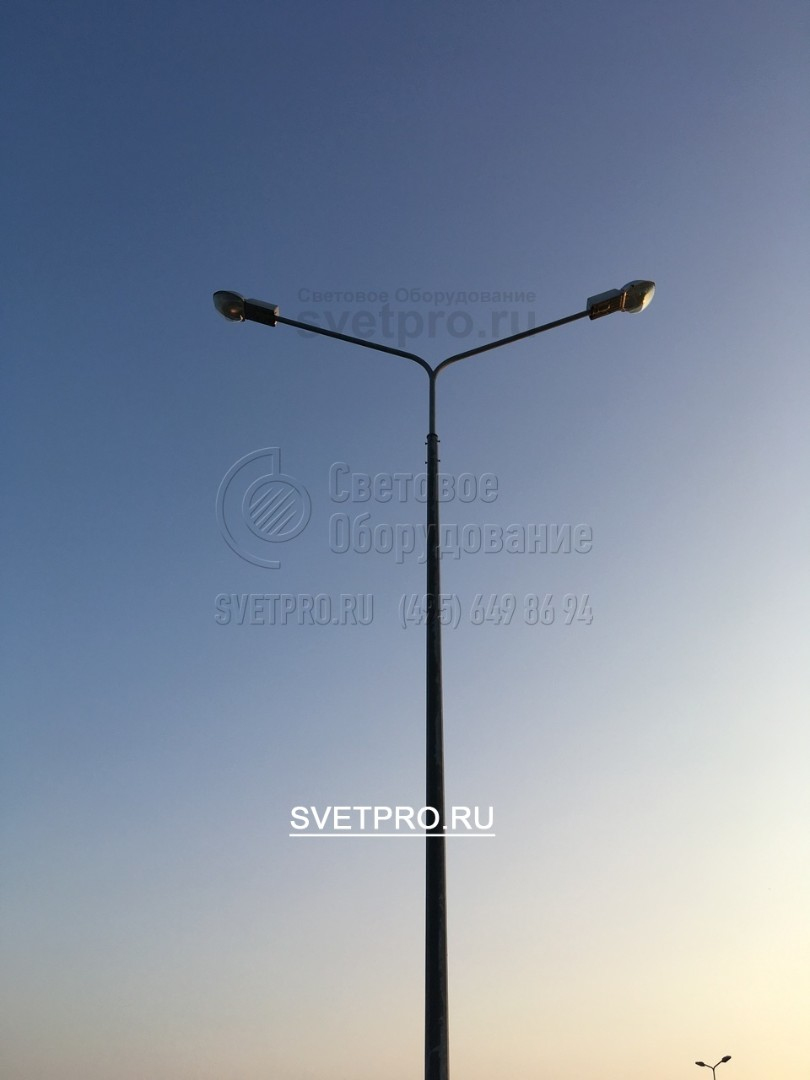

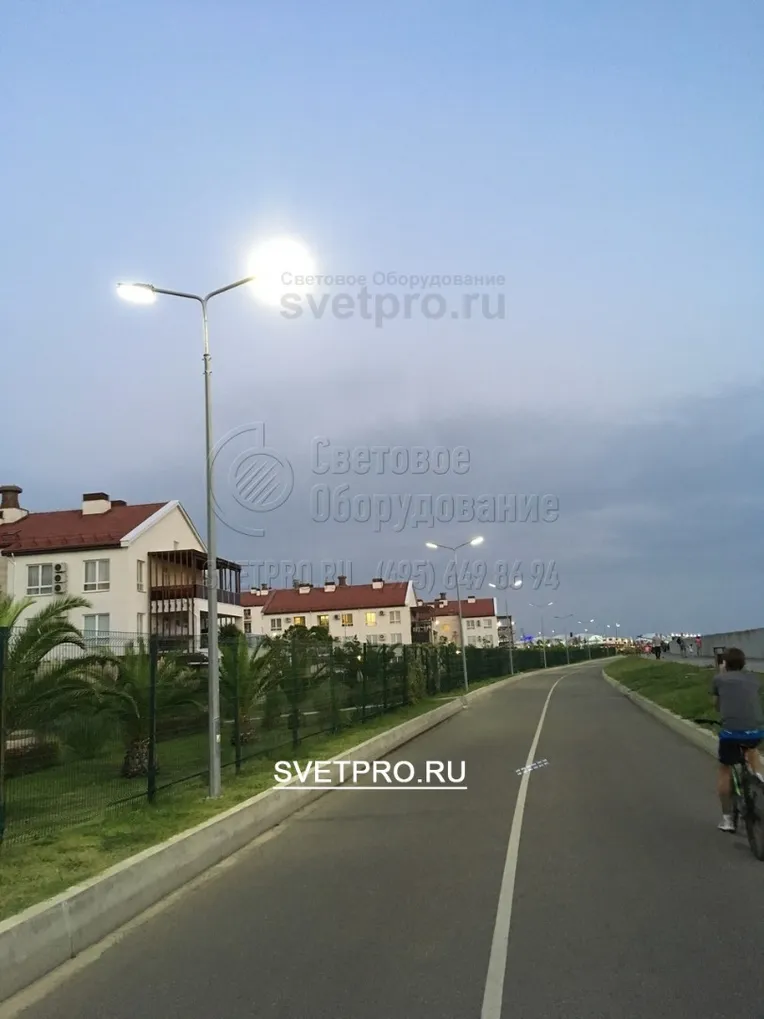

3. На опоры ОГК могут быть установлены кронштейны (одно-, двух-, трех-, четырех- рожковый) фиксация происходит восемью болтами, что обеспечивает его надежную фиксацию при воздействии вибрационных и ветровых нагрузок.

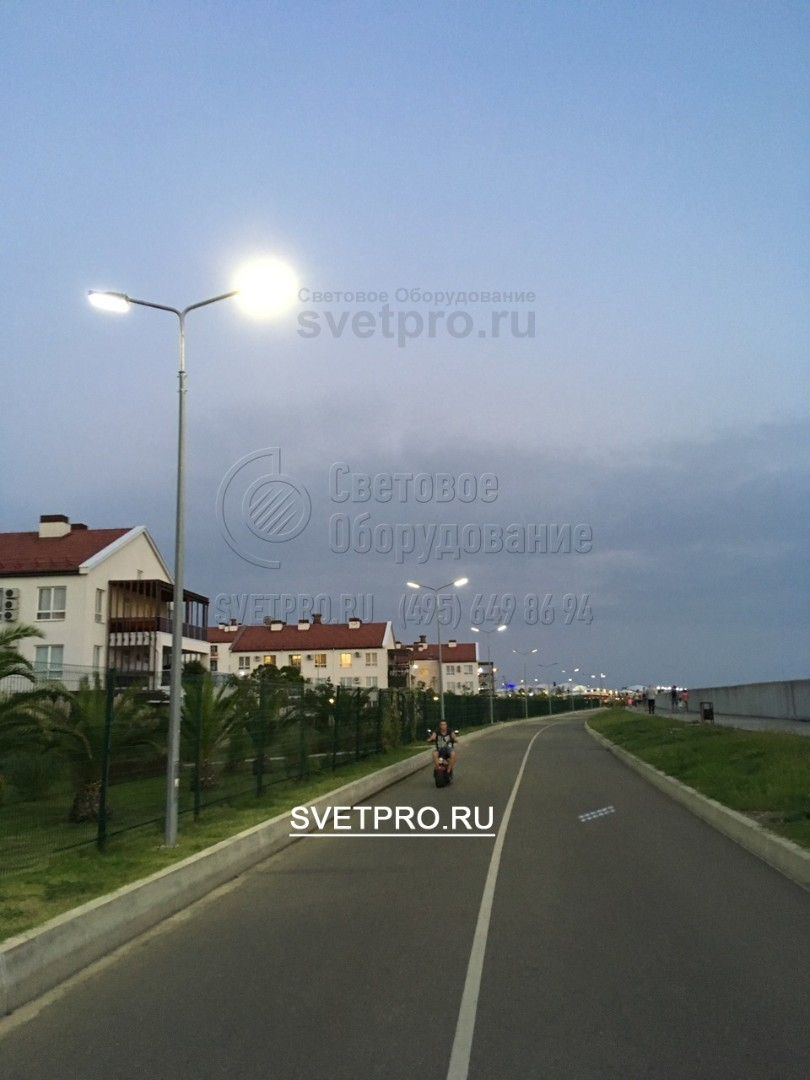

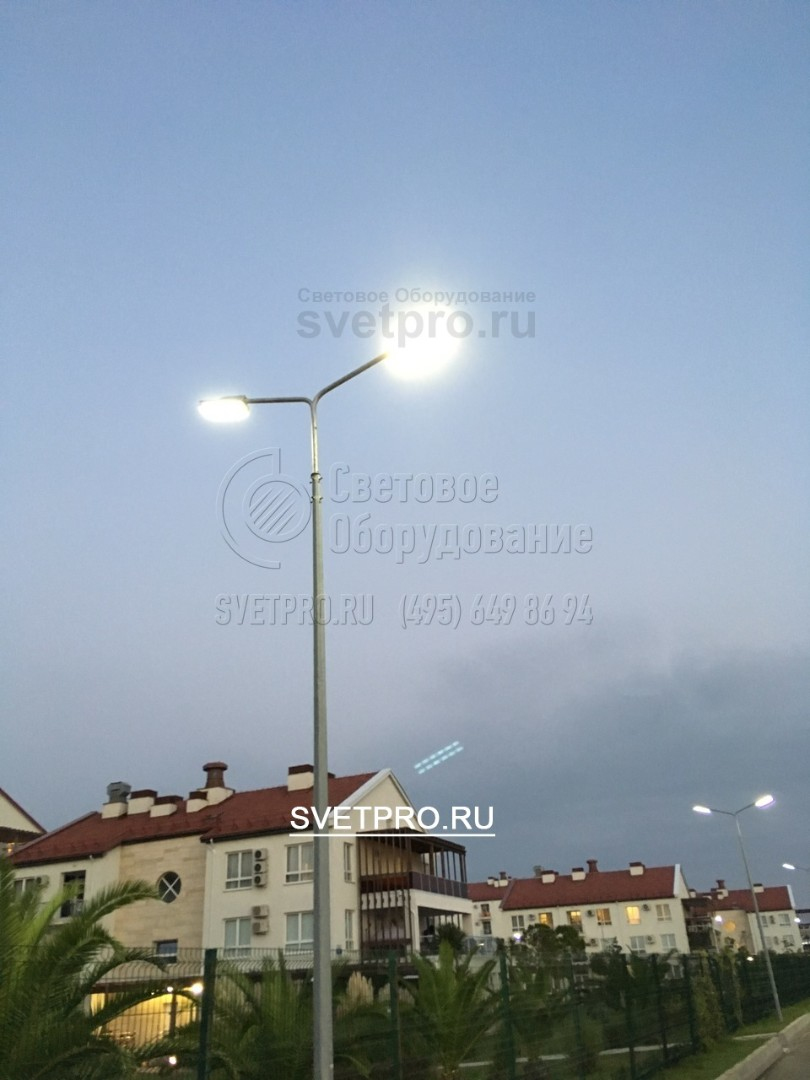

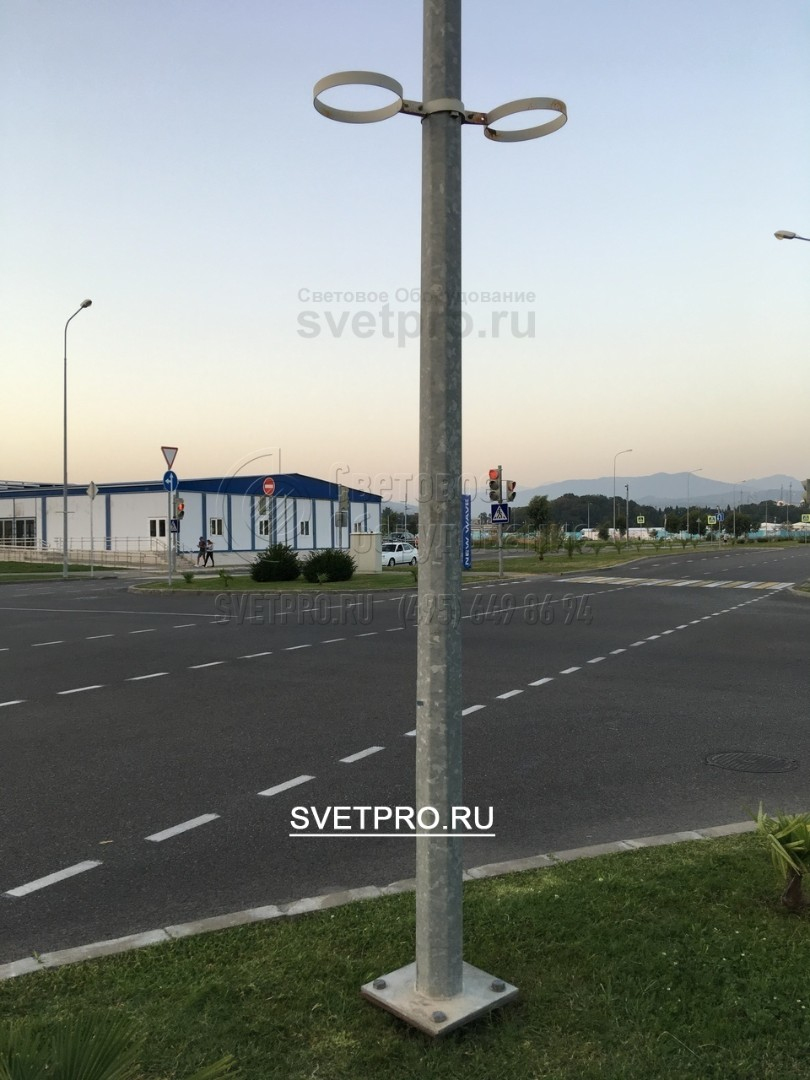

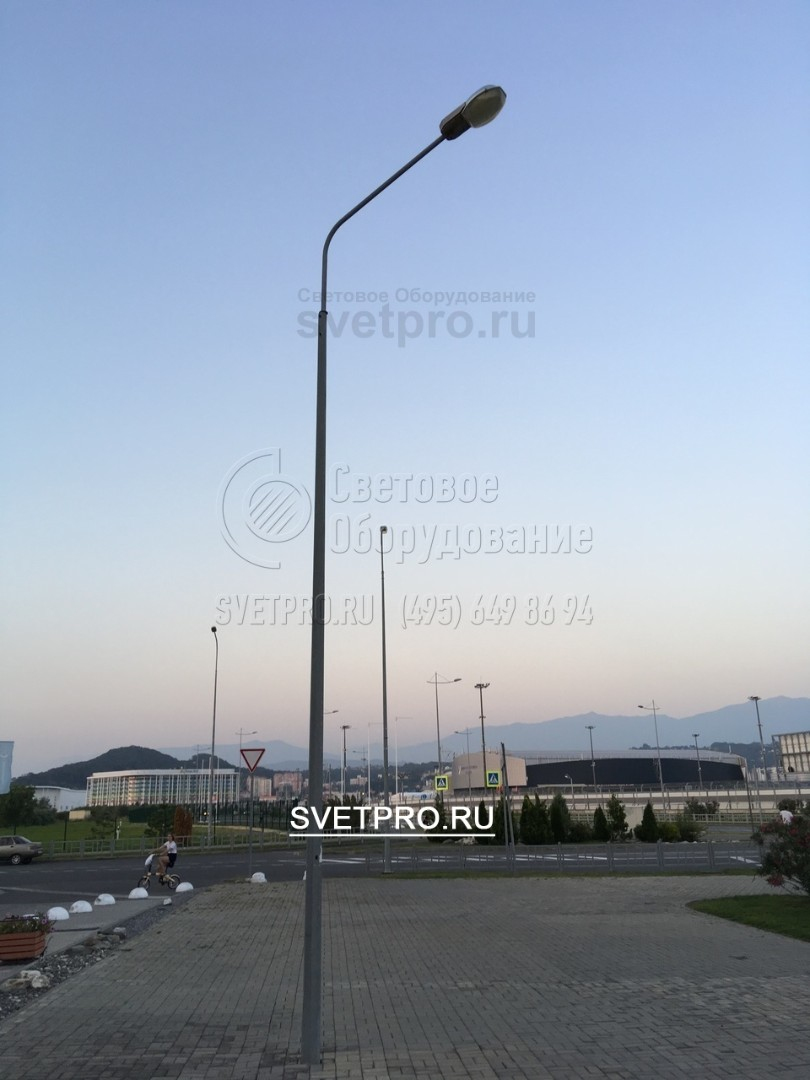

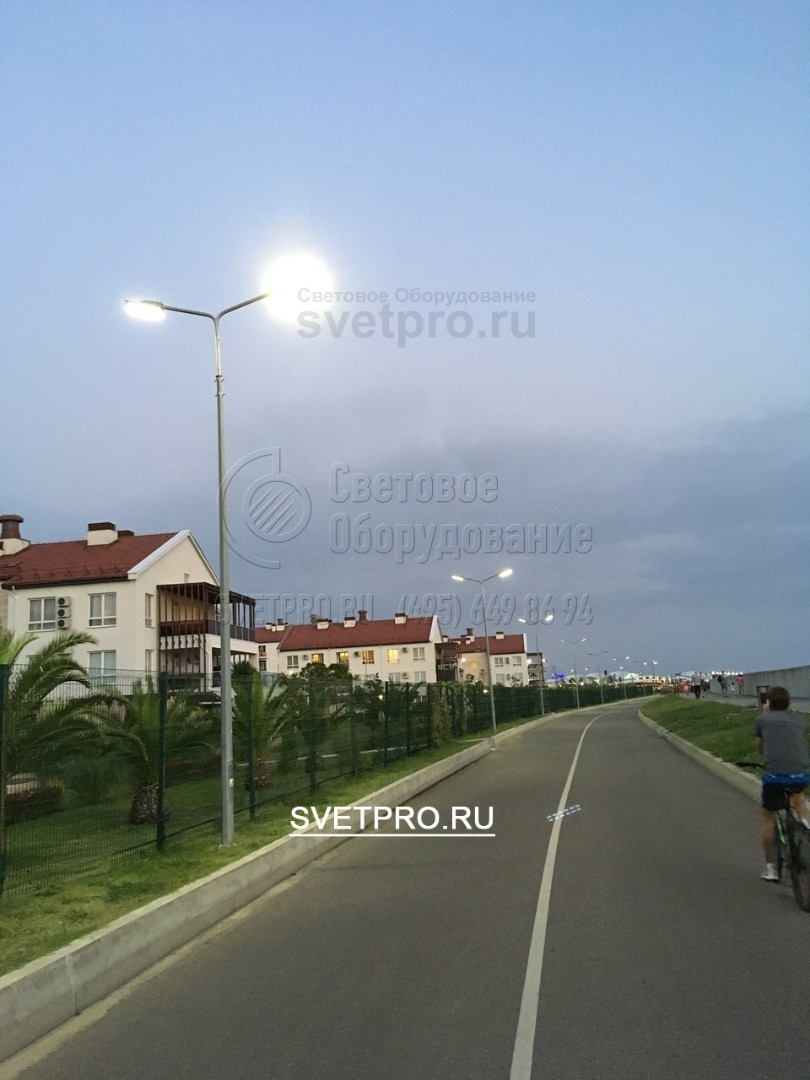

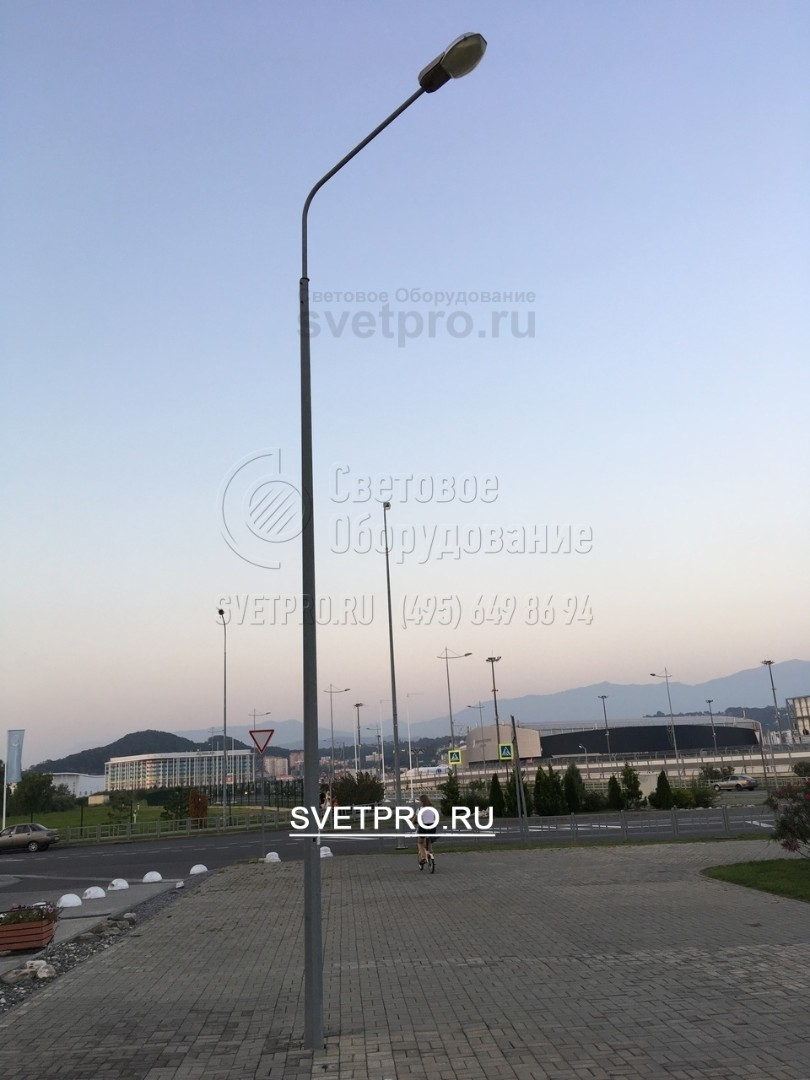

4. Освещение улицы с помощью опор ОГК-5 в г. Сочи

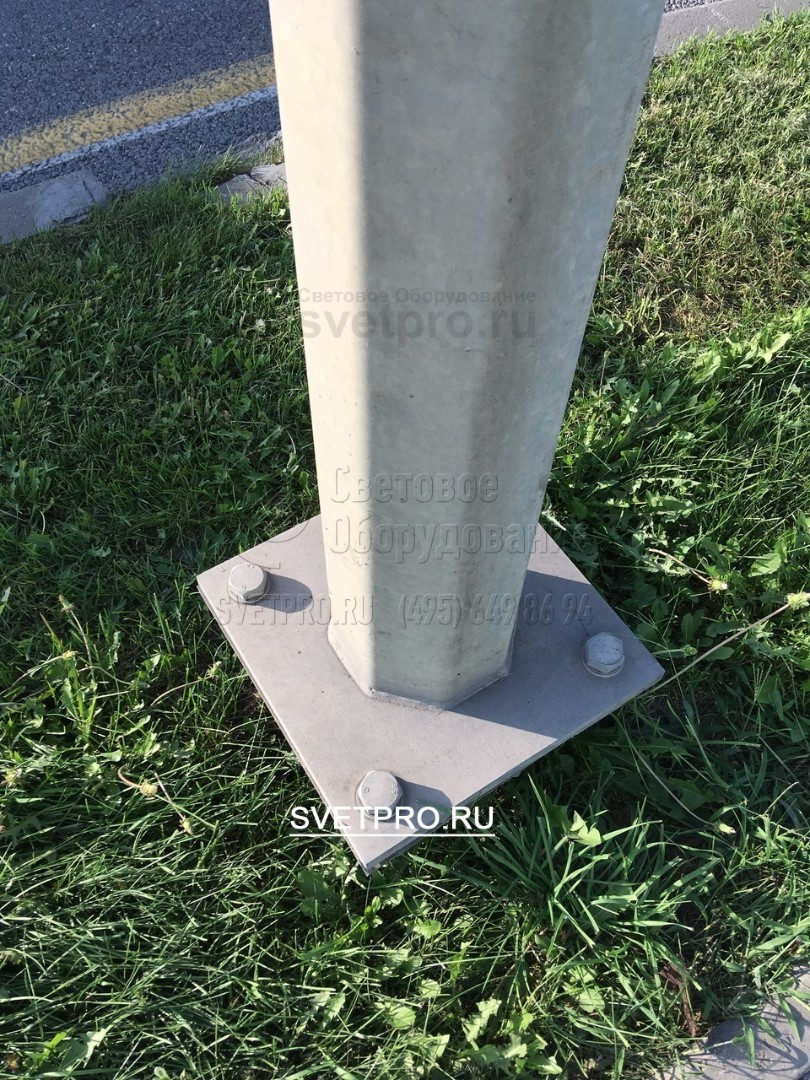

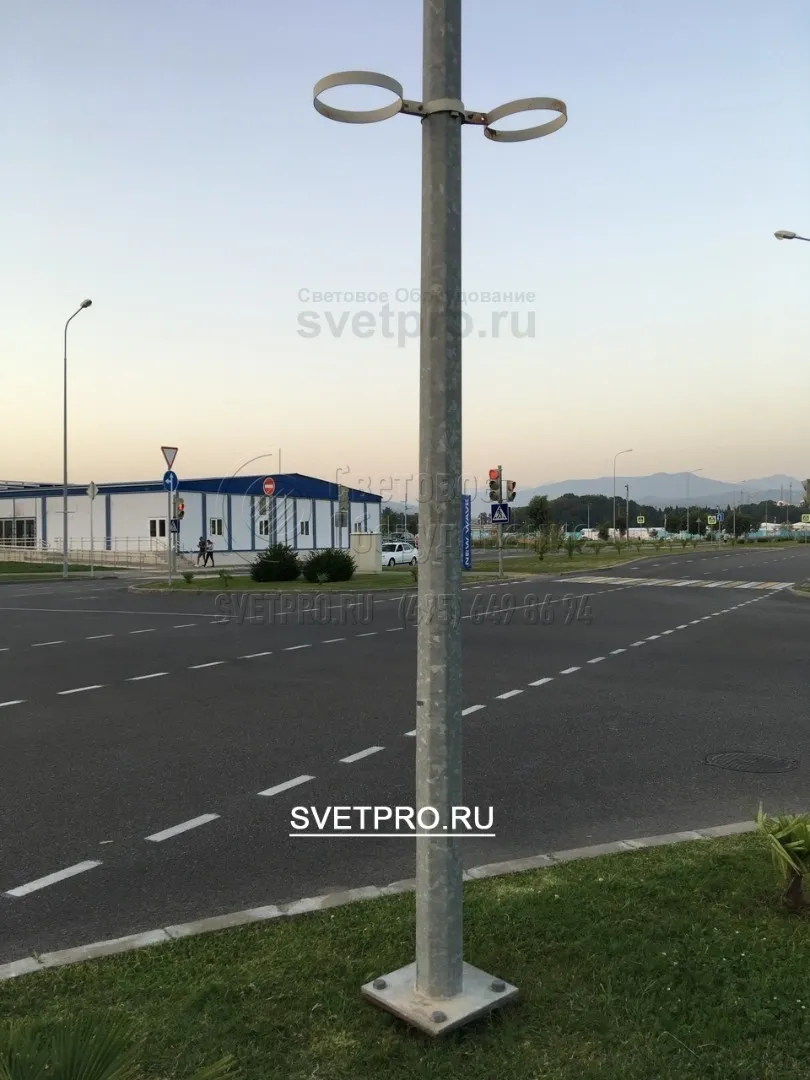

5. Для несиловых опор освещения ОГК предусмотрен квадратный фланец с 4 отверстиями.

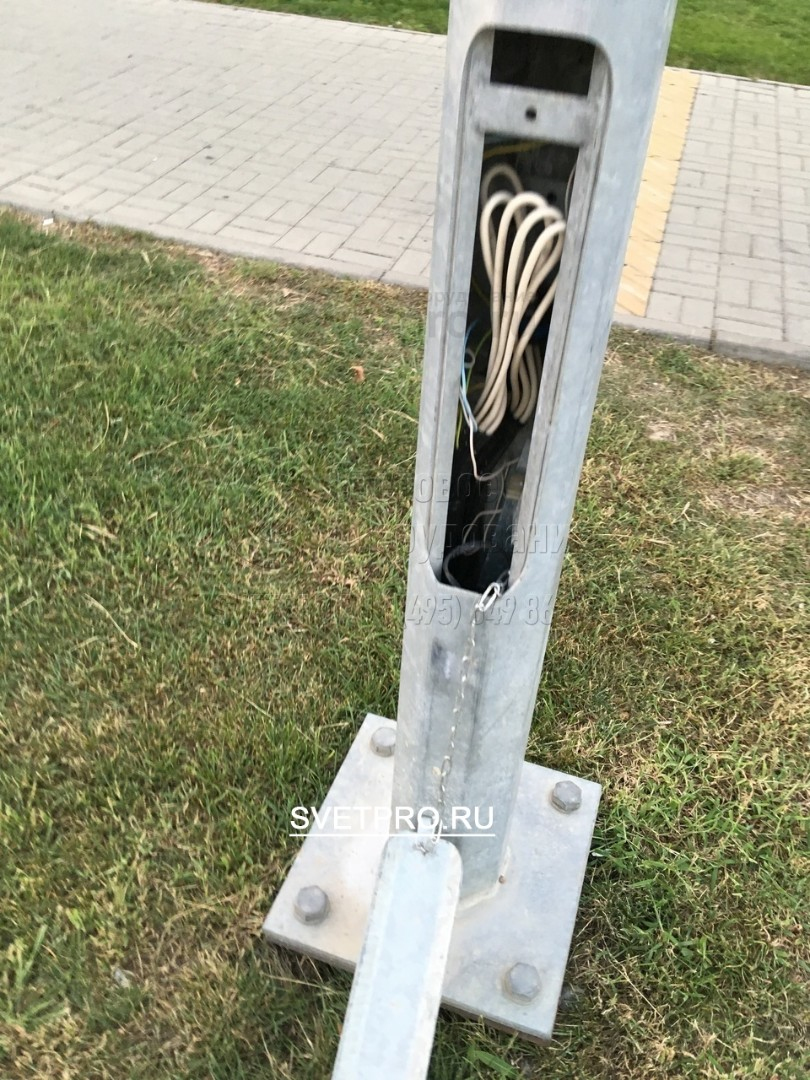

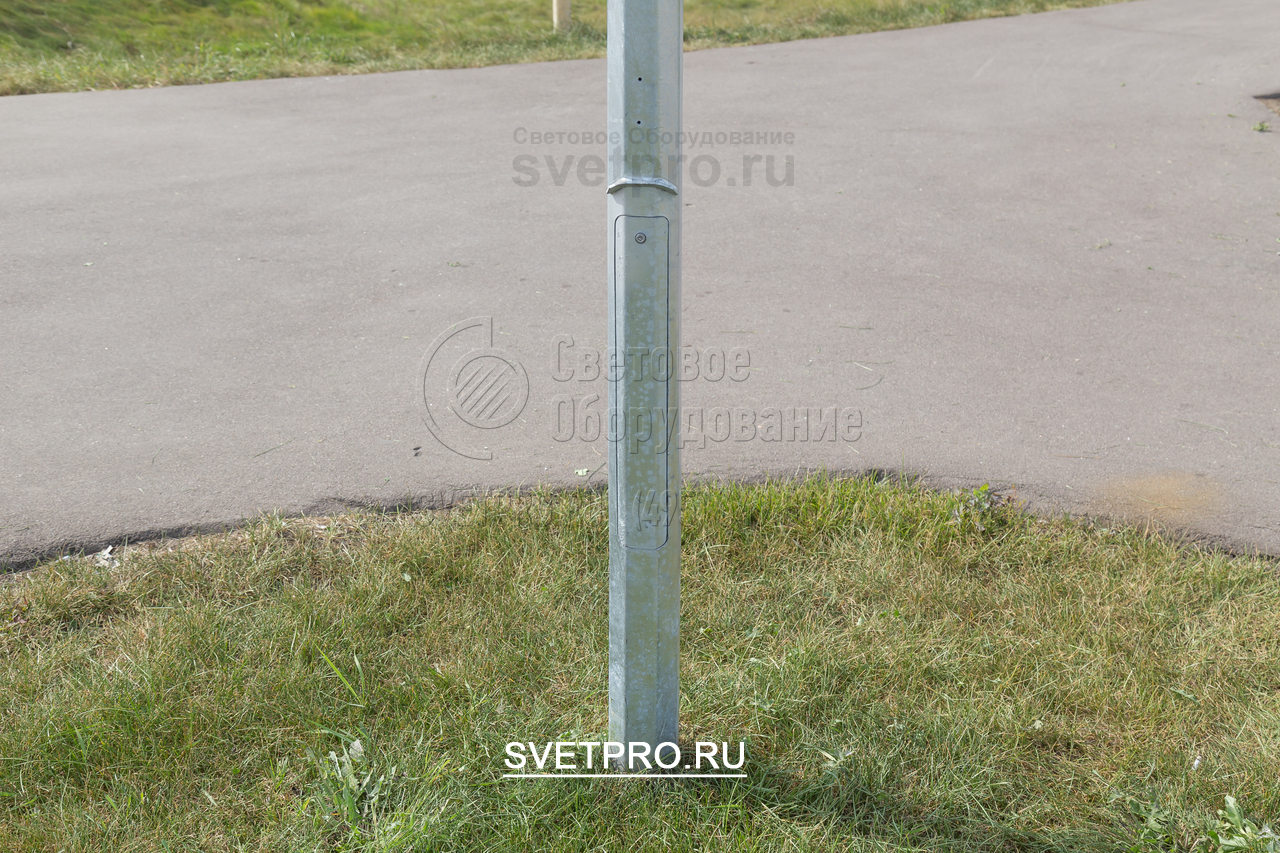

6. В нижней части опоры 400 мм от фланца, выполняется ревизионный лючок для мотажа и обслуживания электрооборудования.
7. Фланцевое соединение у опор ОГК облегчает монтаж тем, что после бетонирования фундаментной части, и если будет перекос по горизонтали, можно нивелировать болтами или шпильками.
8. Опоры ОГК имеют длительный срок службы, высокую антикоррозийную стойкость покрытия
9. Изготовление опор ОГК-5 осуществляется из листовой стали методом гибки с одним продольным сварным швом.
10. При изготовлении опор ОГК-5 возможен индивидуальный подход по параметрам заказчика.

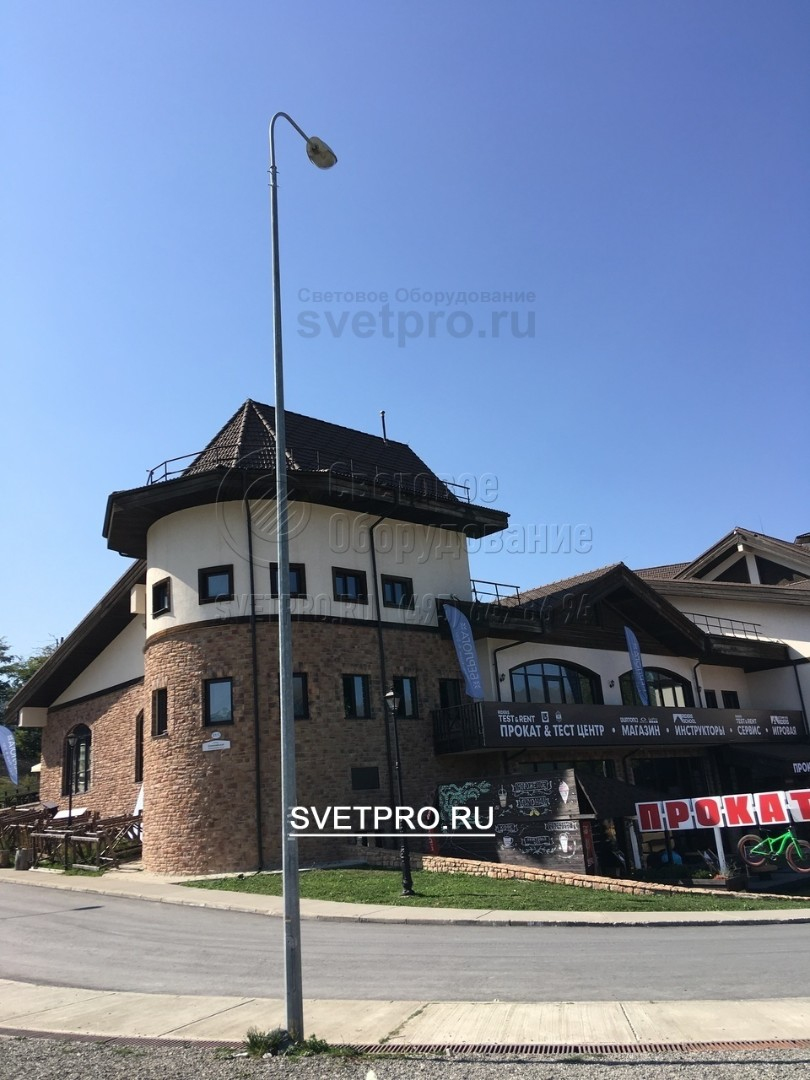

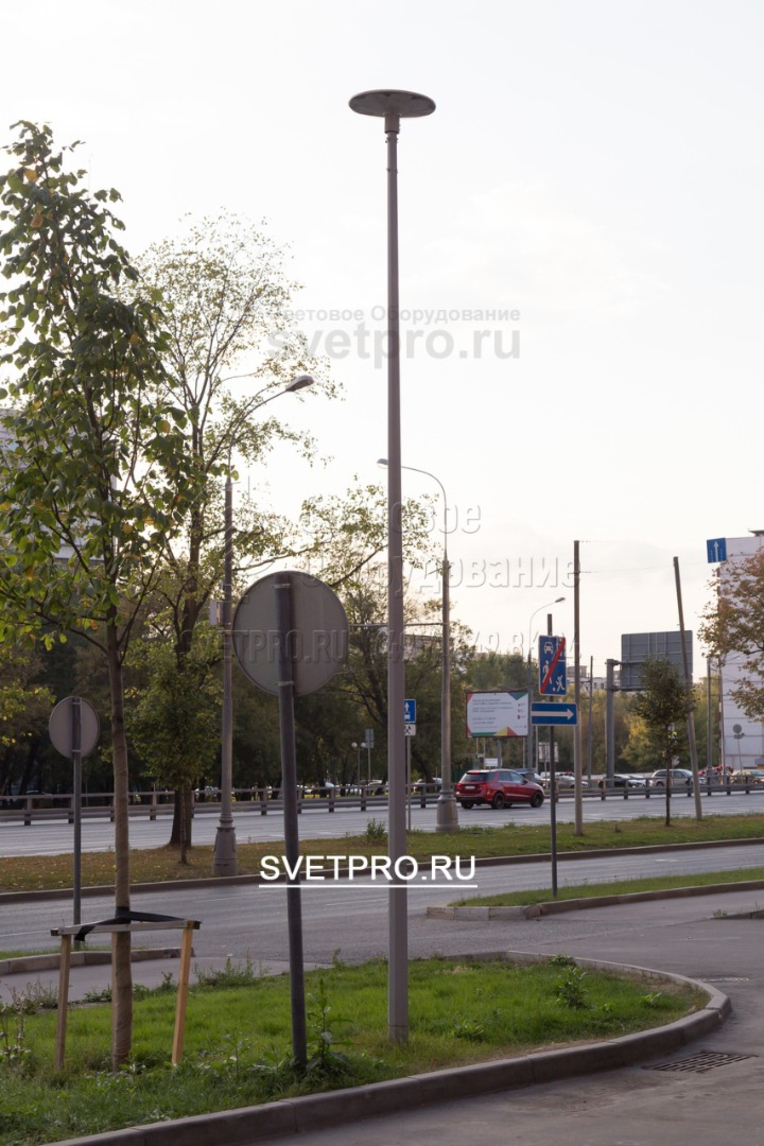

11. Опоры ОГК-5 могут служить так же и для торшерного освещения

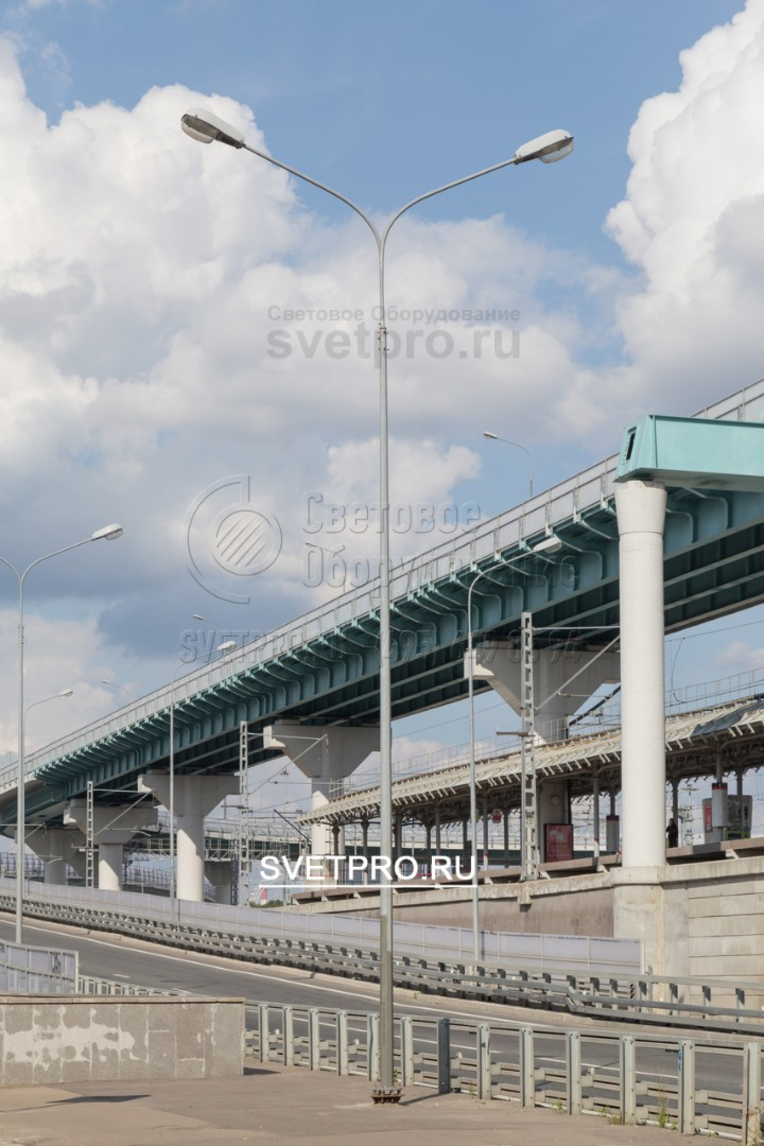

12. Освещение виадука в г. Москва
13. Все опоры ОГК имеют защиту от коррозии методом горячего цинкования ГОСТ 9.307-89
14. Питание для несиловых опор ОГК приходит под землей, через окно в закладной детали фундамента.

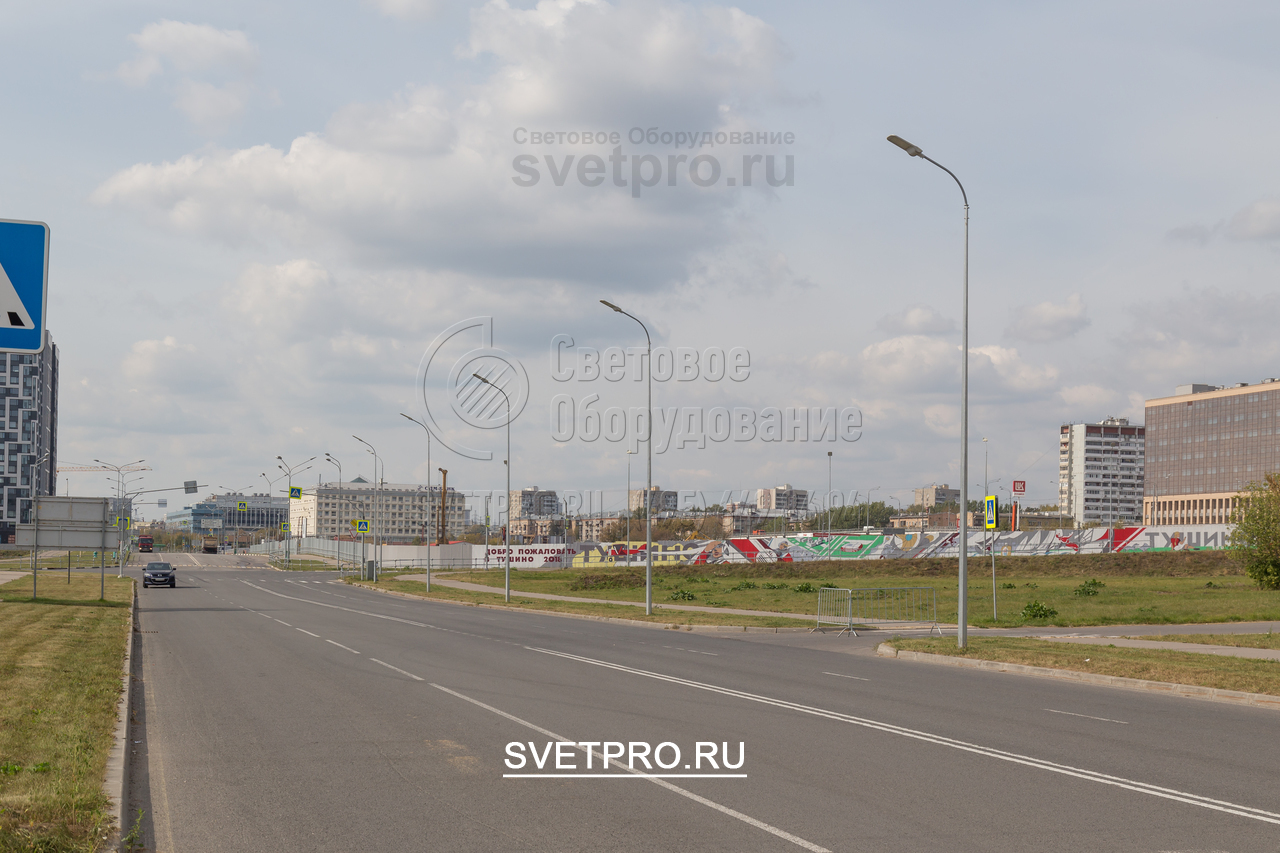

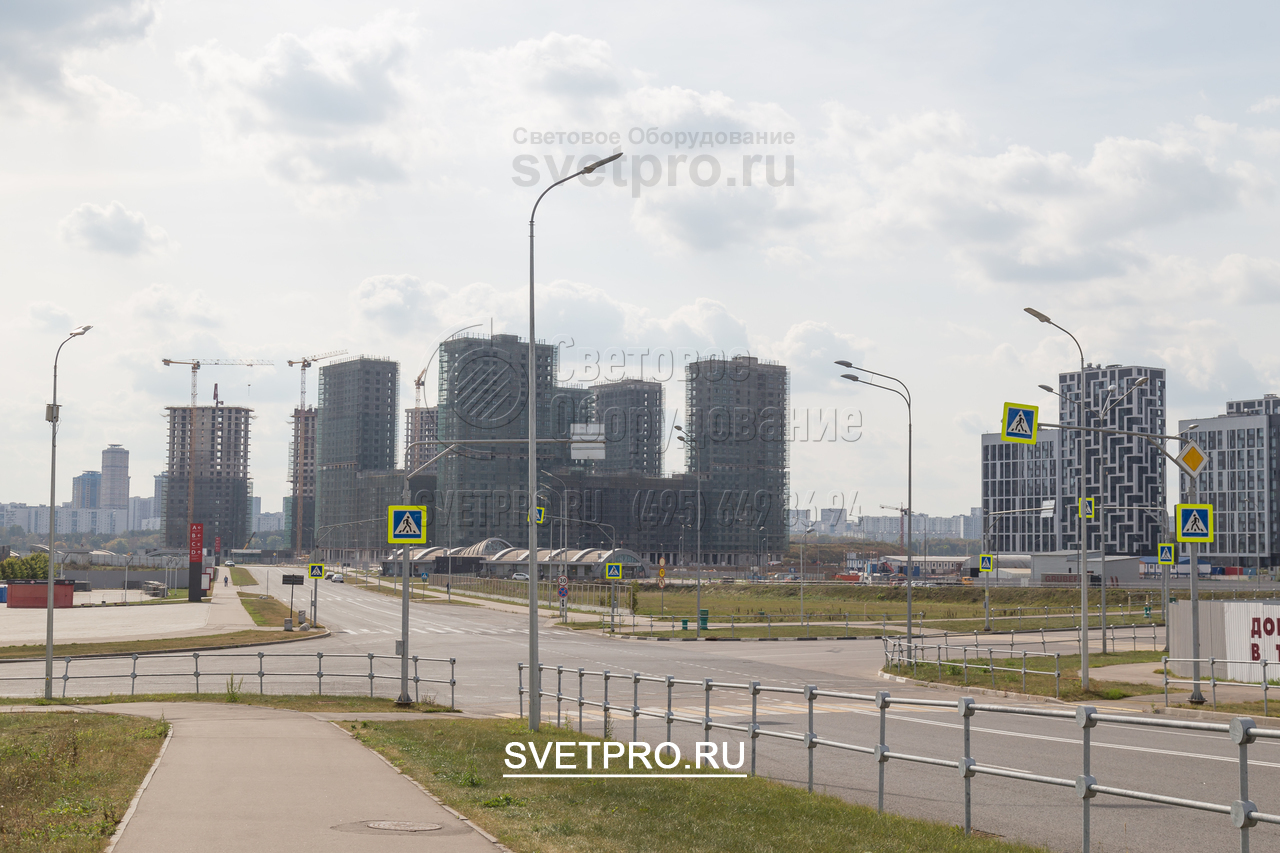

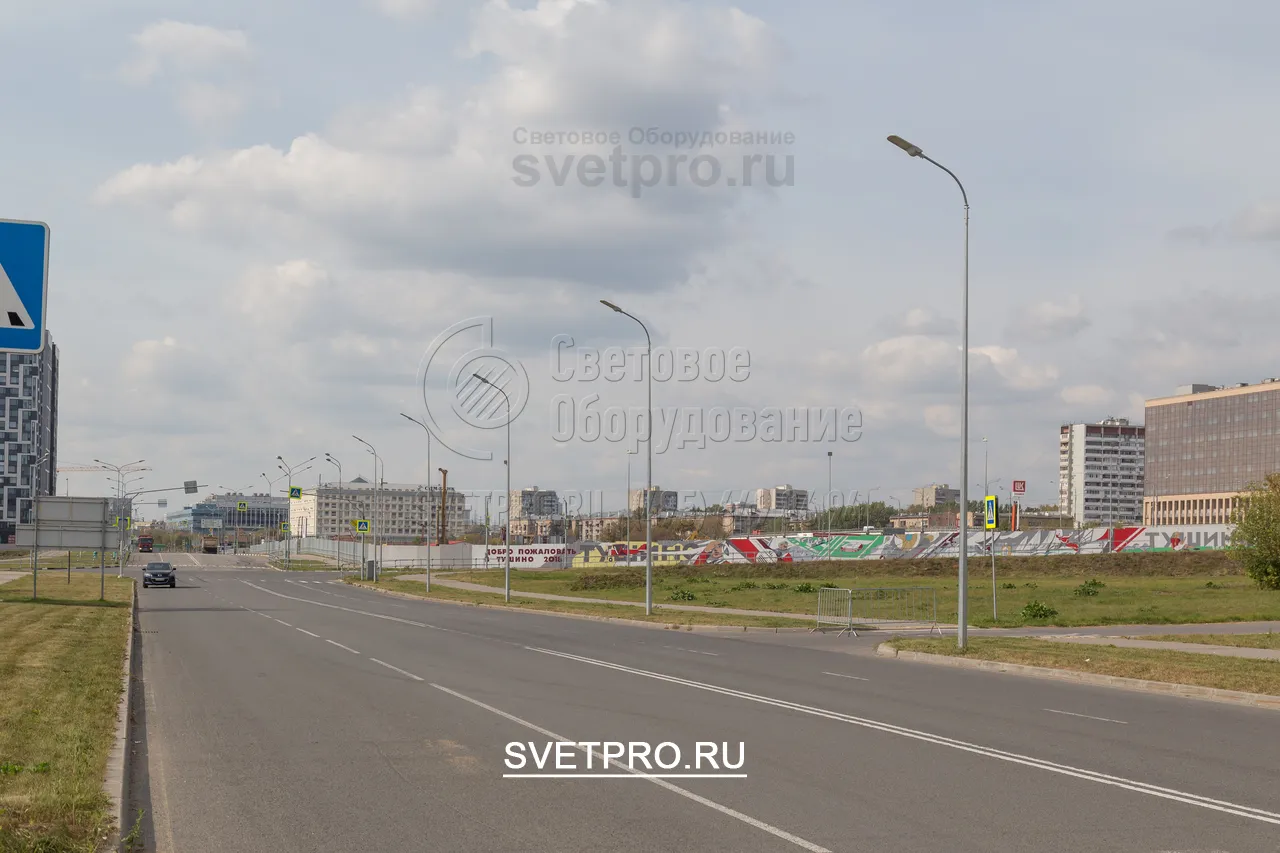

15. Освещение проезжей части в г. Москва

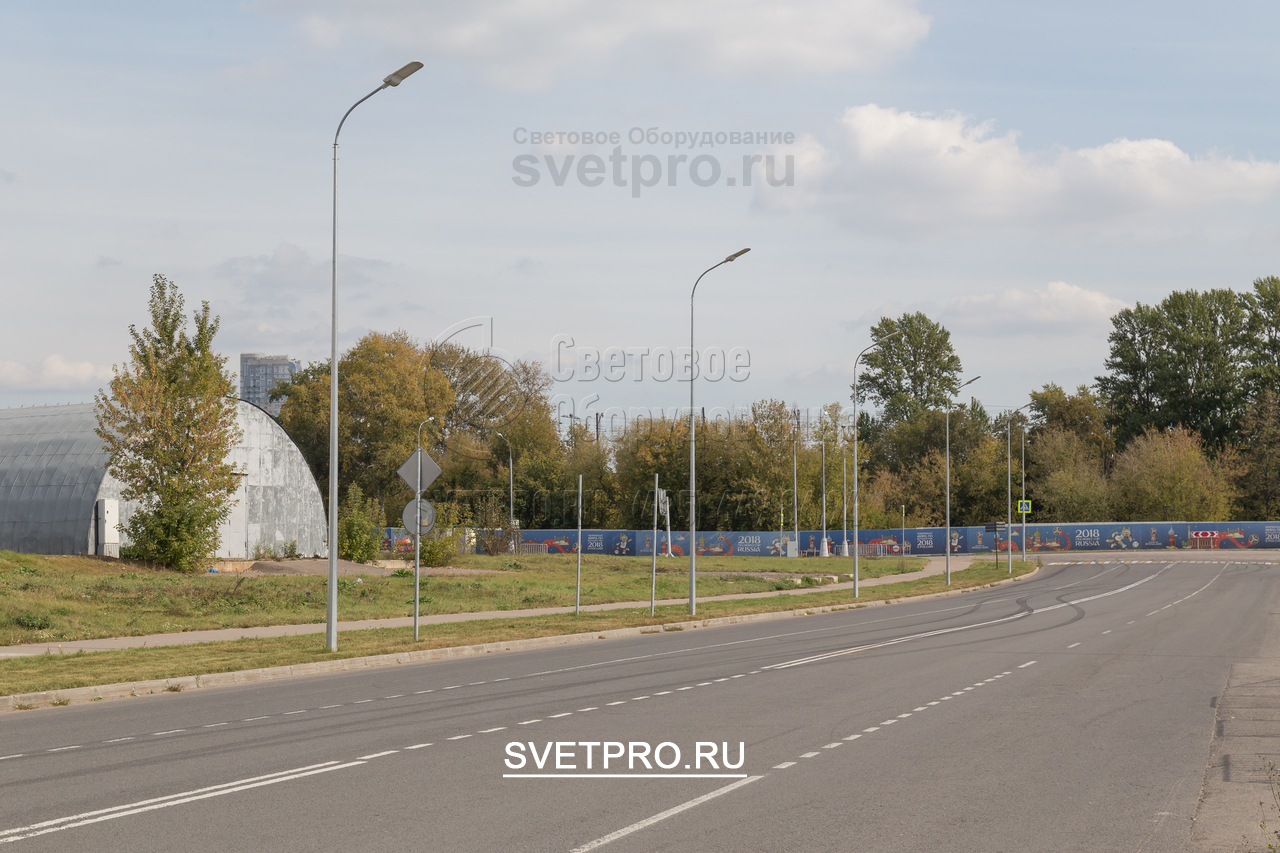

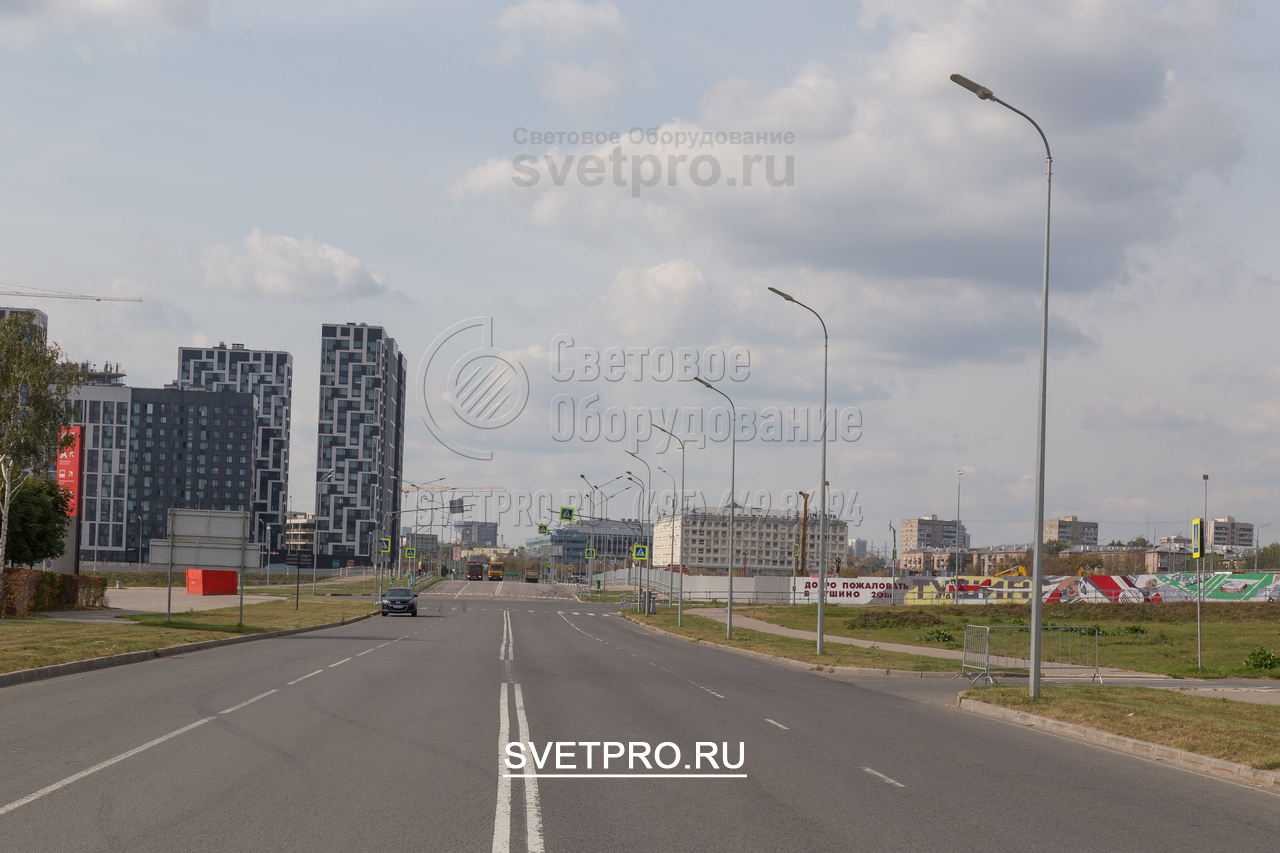

16. Для освещения проезжей части использовали опоры ОГК-5 с покрытием горячий цинк.

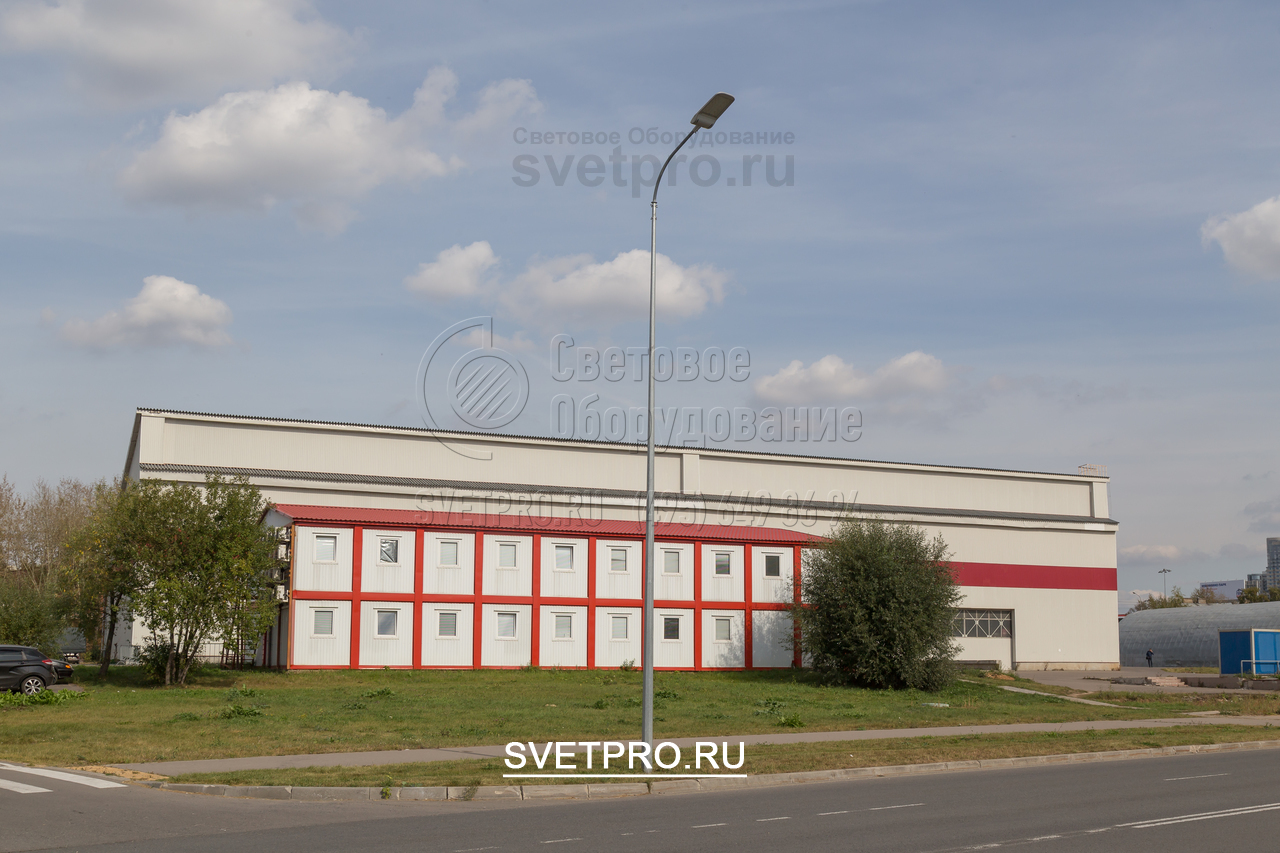

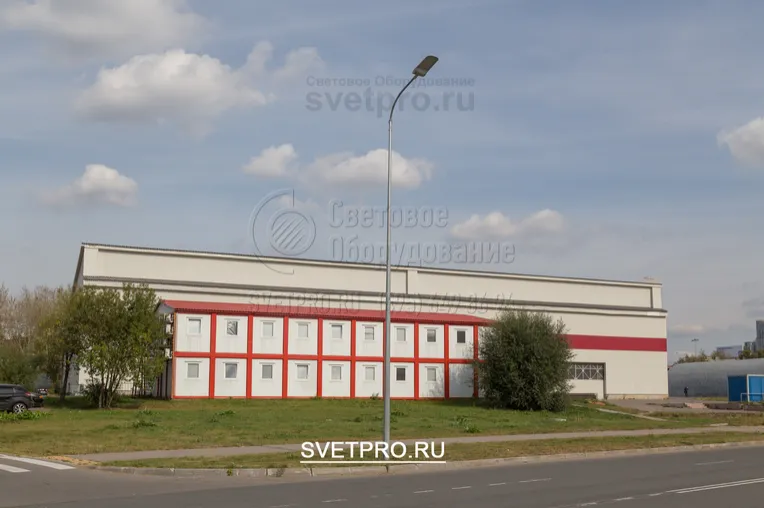

17. Опоры ОГК-5, предназначены для подземного подвода кабеля, у которой в нижней части опоры расположен ревизионный лючок, через который подключается приходящее питание с осветительным прибором.
18. По соотношению несиловых опор ОГК с силовыми опорами такие, что облегчается монтаж, презентабельный внешний вид и относительно не большой ценой.

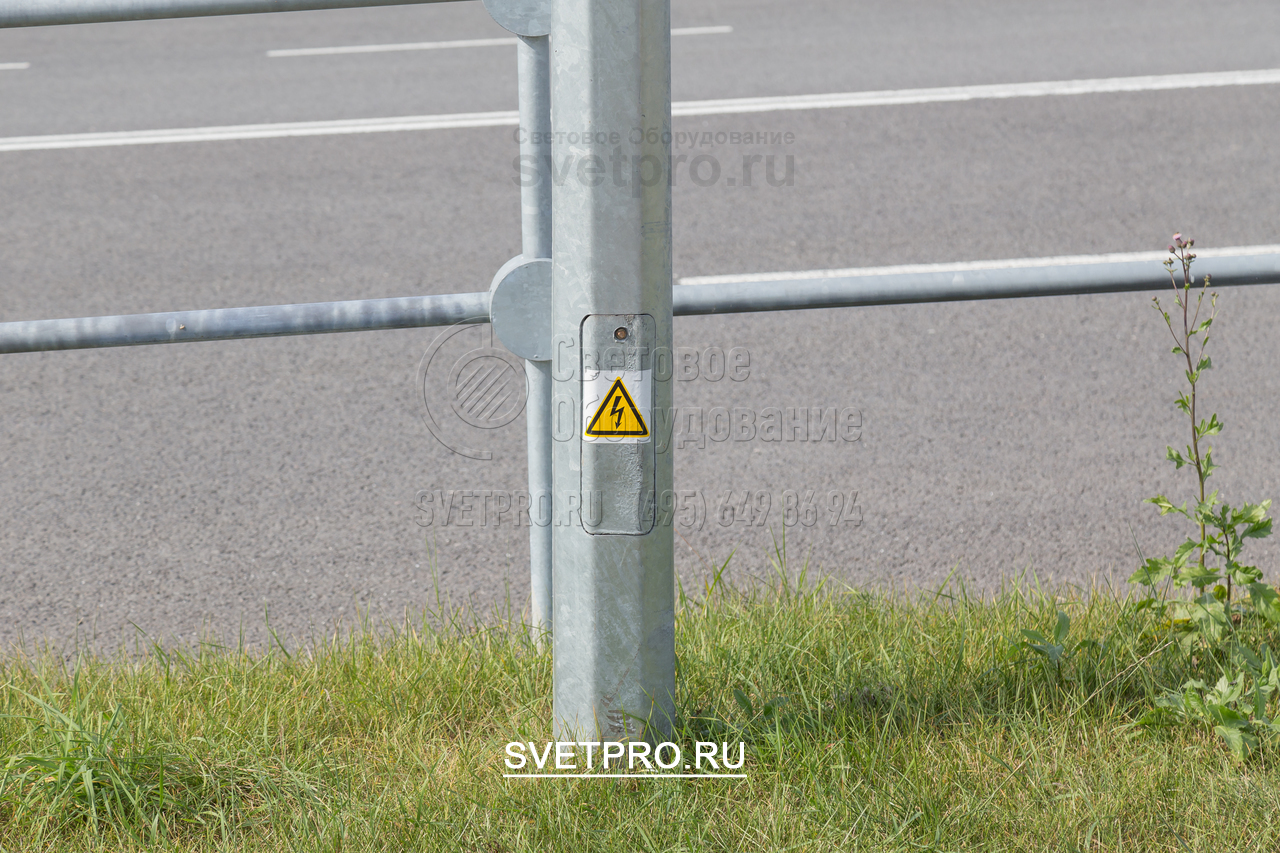

19. На порах ОГК-5 окно лючка закрывается крышкой, которая вырезается из самой опоры в процессе раскроя заготовки, крышка устанавливается заподлицо с опорой.
20. Для эстетического вида ландшафта фланцы опор могут засыпать грунтом.
