ОГК-10 Опоры граненые конические высота 10 метров

Область применения:
  • Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.
Назначение:
  • Опоры освещения
Артикул производителя: ОГК-10
Количество световых приборов: 1-8, в зависимости от кронштейна
Установка: На забетонированный в грунт фундамент, опорной фланцевой частью
Количество крепежный отверстий: 4
Материал: Листовая сталь
Покрытие: Горячее цинкование
Размер фланца: 250-400 мм
Нижний диаметр: 135-210 мм
Верхний диаметр: 58-100 мм
Вес: 103-172 кг
Высота: 10 м
Цена*: 22 000 руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

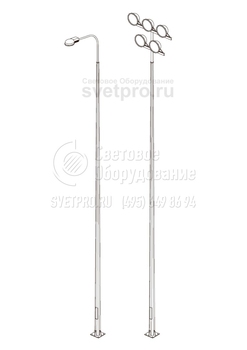

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВесВысотаВерхний диаметрНижний диаметрРазмер опорного фланцаМежцентровое расстояние отверстий
ОГКm,кгH, мd, ммD, ммA, ммB, мм
ОГК-10 146 10 75 190 400 300
ОГК-10 131 10 68 166 400 300
ОГК-10 172 10 100 210 400 300
ОГК-10 160 10 68 166 400 300
ОГК-10 103 10 58 135 250 160

ОПИСАНИЕ

Опора для установки приборов освещения модели ОГК-10 применяется при устройстве осветительных сетей в случае, когда необходимо установить мощные и тяжелые светильники. Высота конструкции составляет 10 метров от нижней опорной площадки квадратной формы до верхнего среза с оголовком для кронштейна.

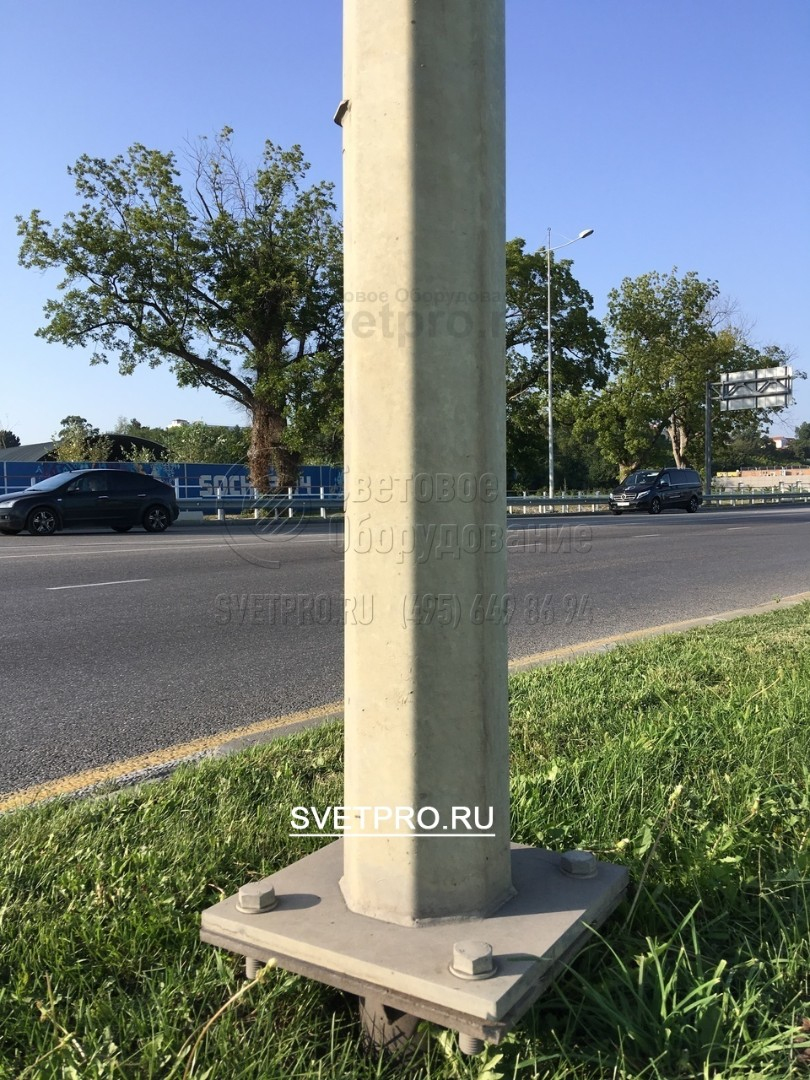

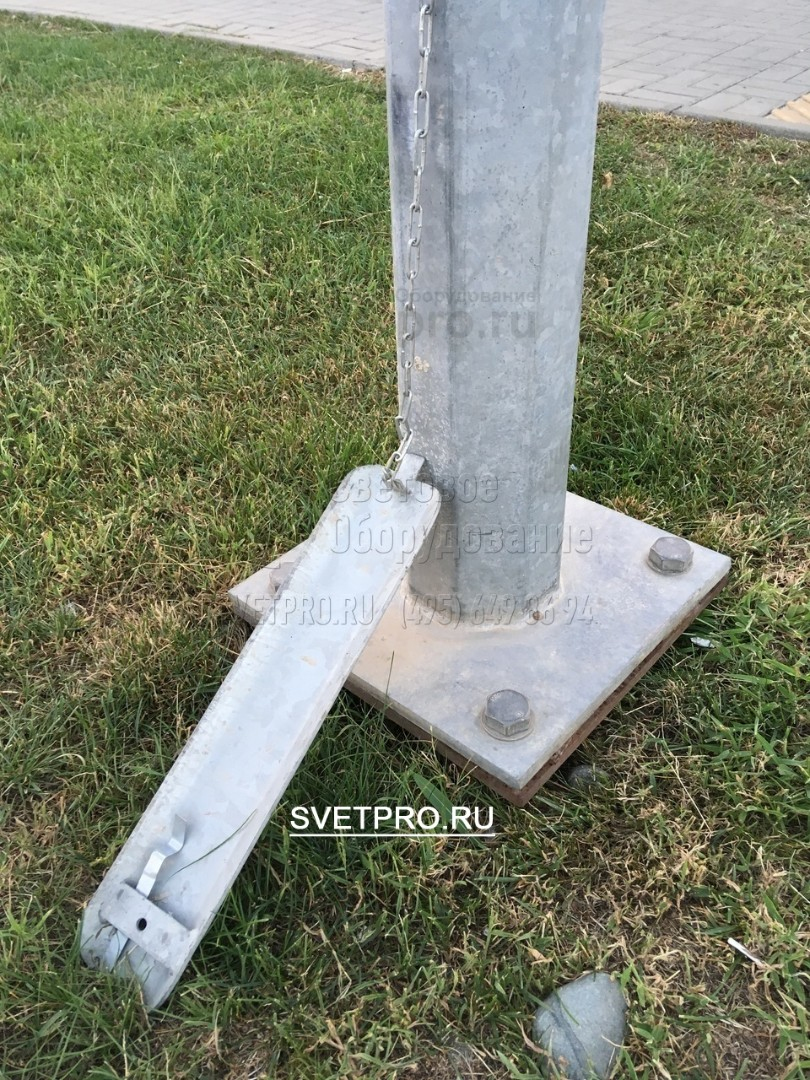

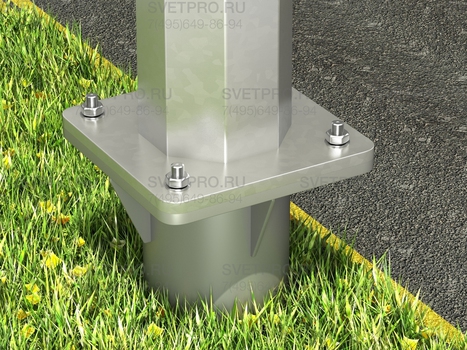

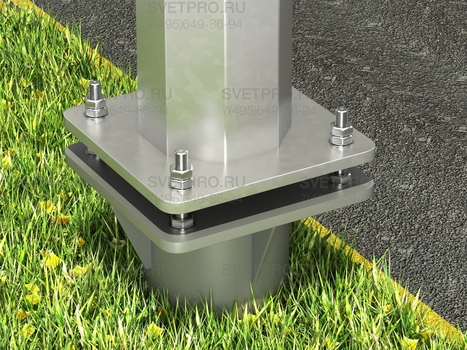

Эта разновидность опоры монтируется с помощью фланца и закладного элемента фундамента. Поэтому для крепления не нужна хвостовая часть ствола, которая бетонируется в грунте. Благодаря этому не увеличивается длина корпуса. Опору можно перевезти на тягаче, так как она вписывается в габариты полуприцепа европейского стандарта.

Для монтажа закладной элемент фундамента устанавливается в предварительно пробуренный котлован, после чего заливается бетоном. До застывания раствора производится выравнивание ЗДФ относительно вертикальной оси. После набора прочности раствором можно закрепить наземную часть корпуса. Она автоматически займет нужное положение.

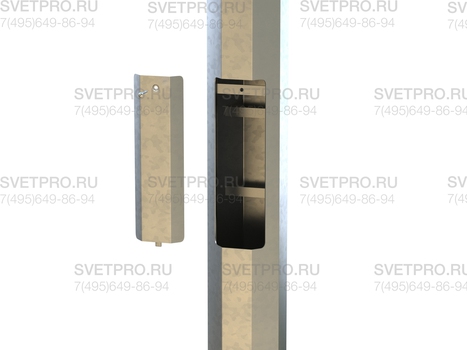

Опора типа ОГК-10 относится к классу несиловых. Действующими стандартами запрещено подводить к ней силовой кабель по воздуху (за исключением случаев, когда она используется как промежуточная на прямом участке прокладки кабеля). Поэтому питание для светильников подводится под землей через окошко в закладной детали.

Купить опоры типа ОГК-10 вы можете в нашей компании. Мы изготавливаем инженерные конструкции в соответствии с ГОСТ, предоставляем услуги по доставке и монтажу на объекте.

Фотогалерея

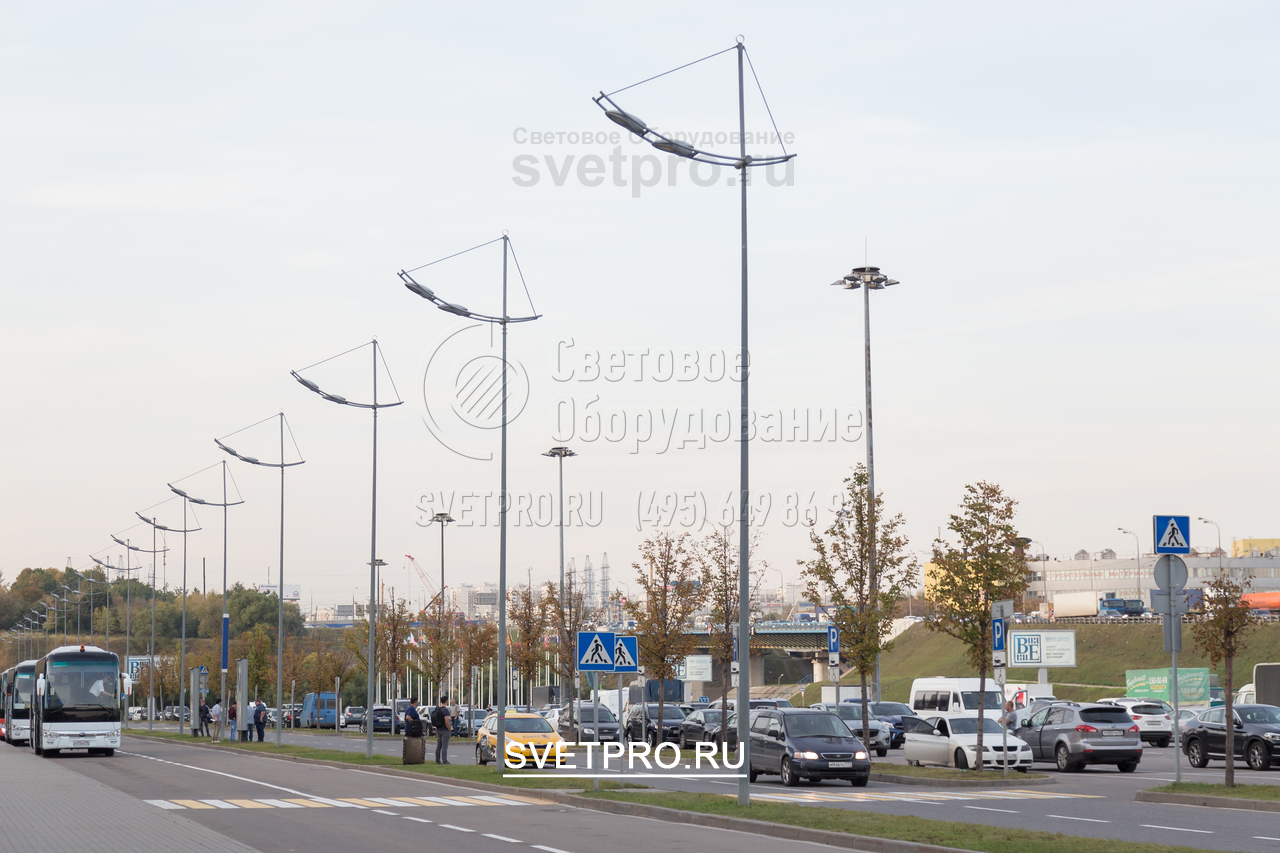

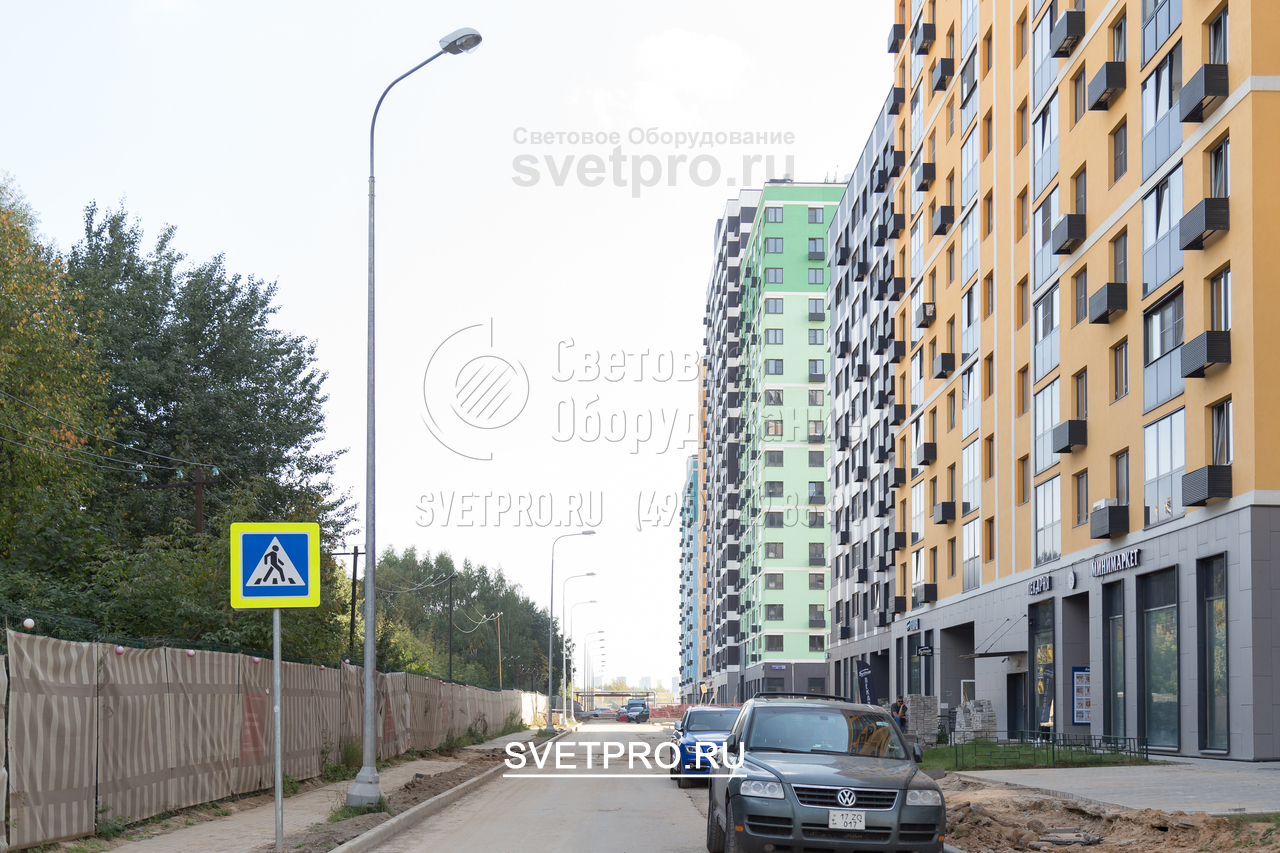

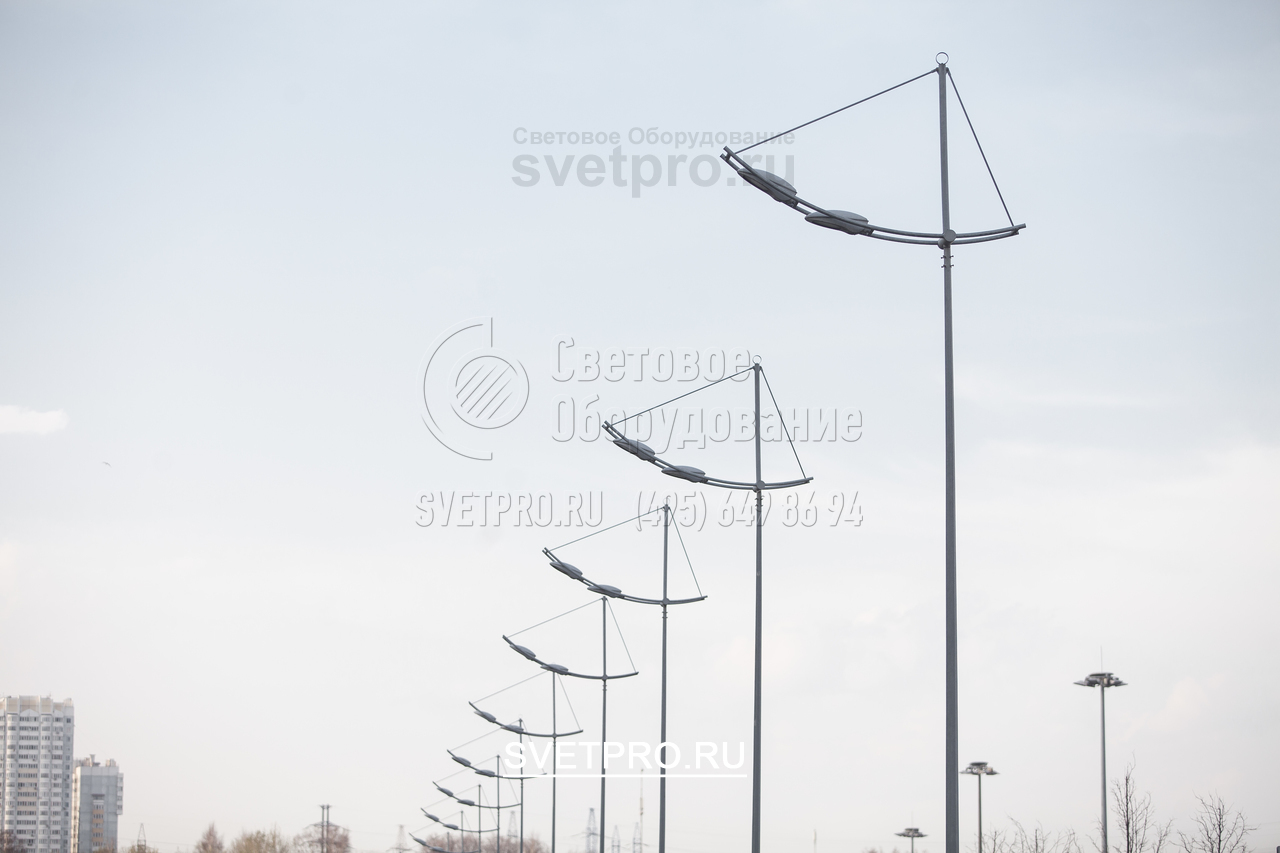

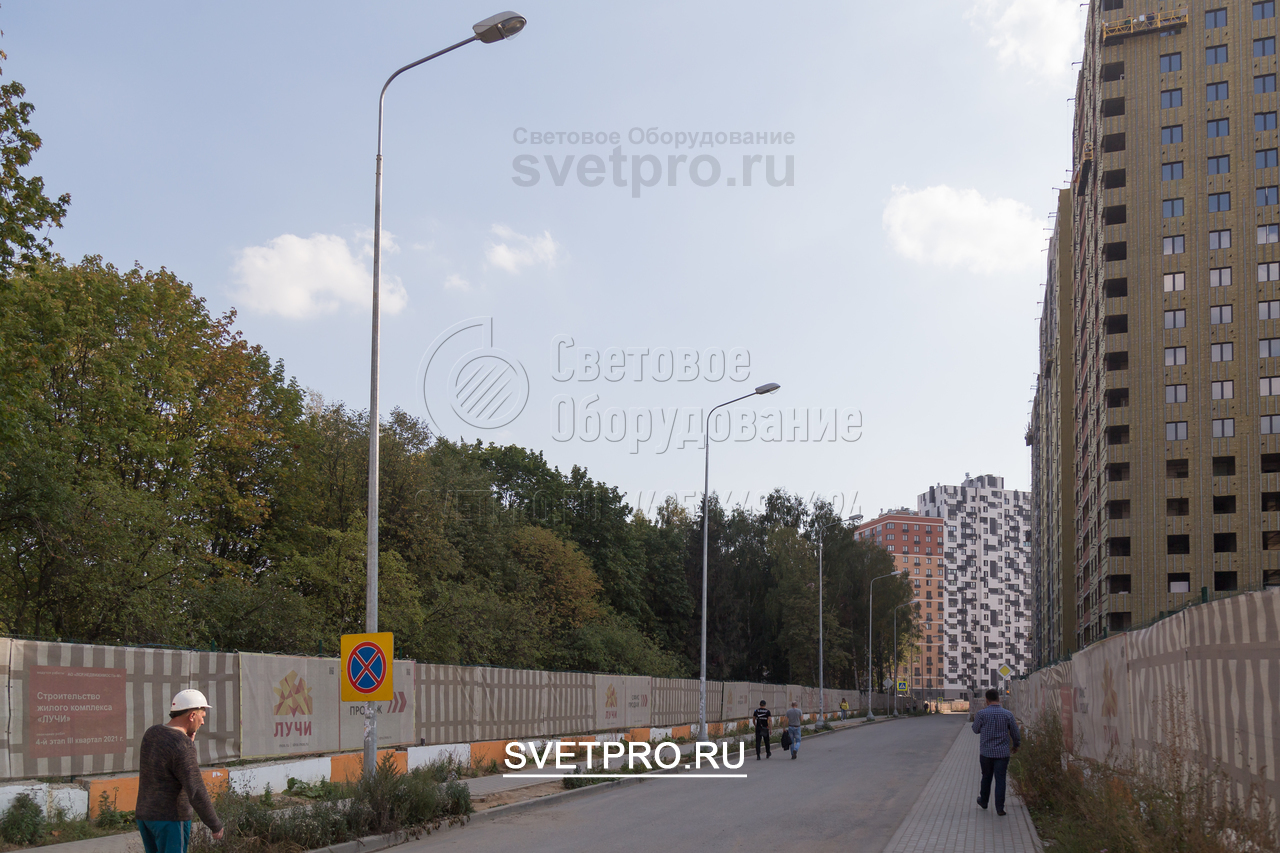

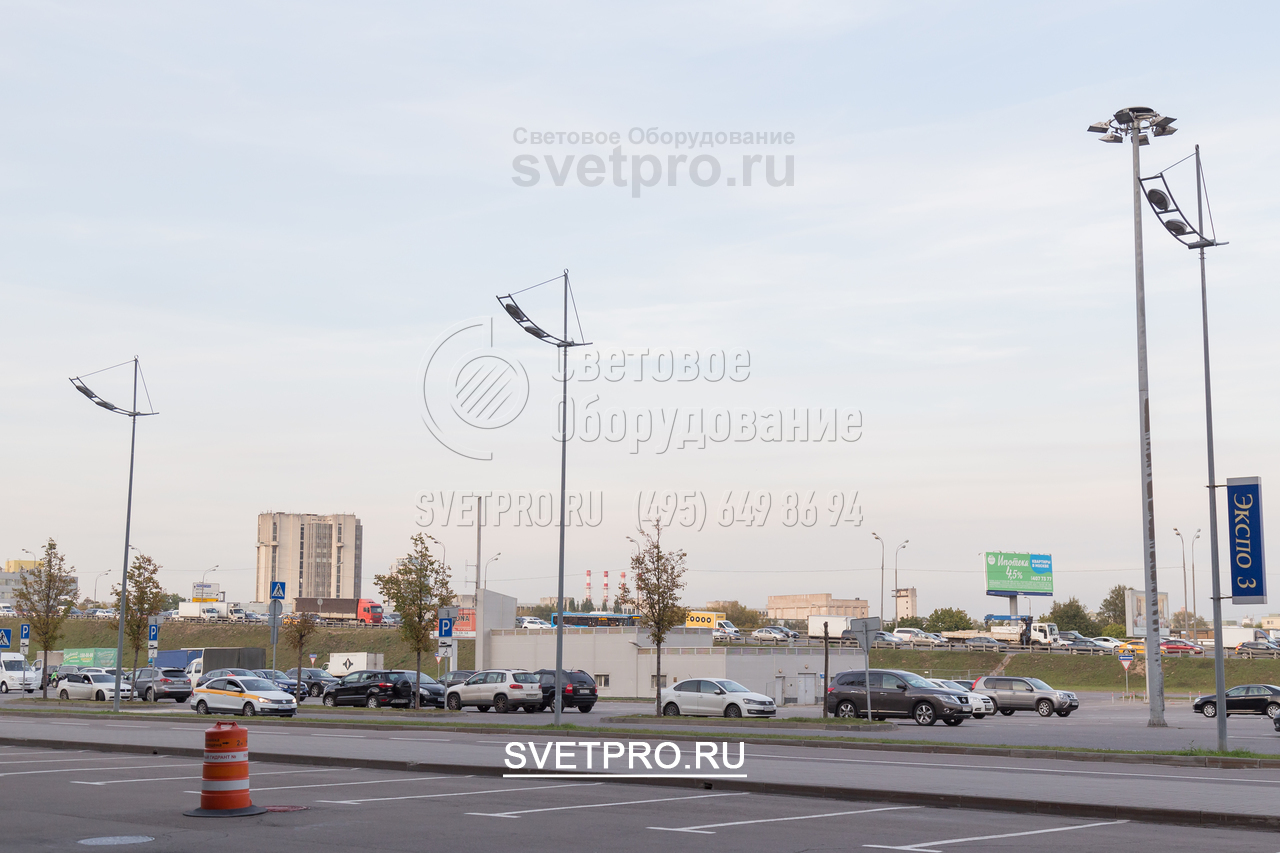

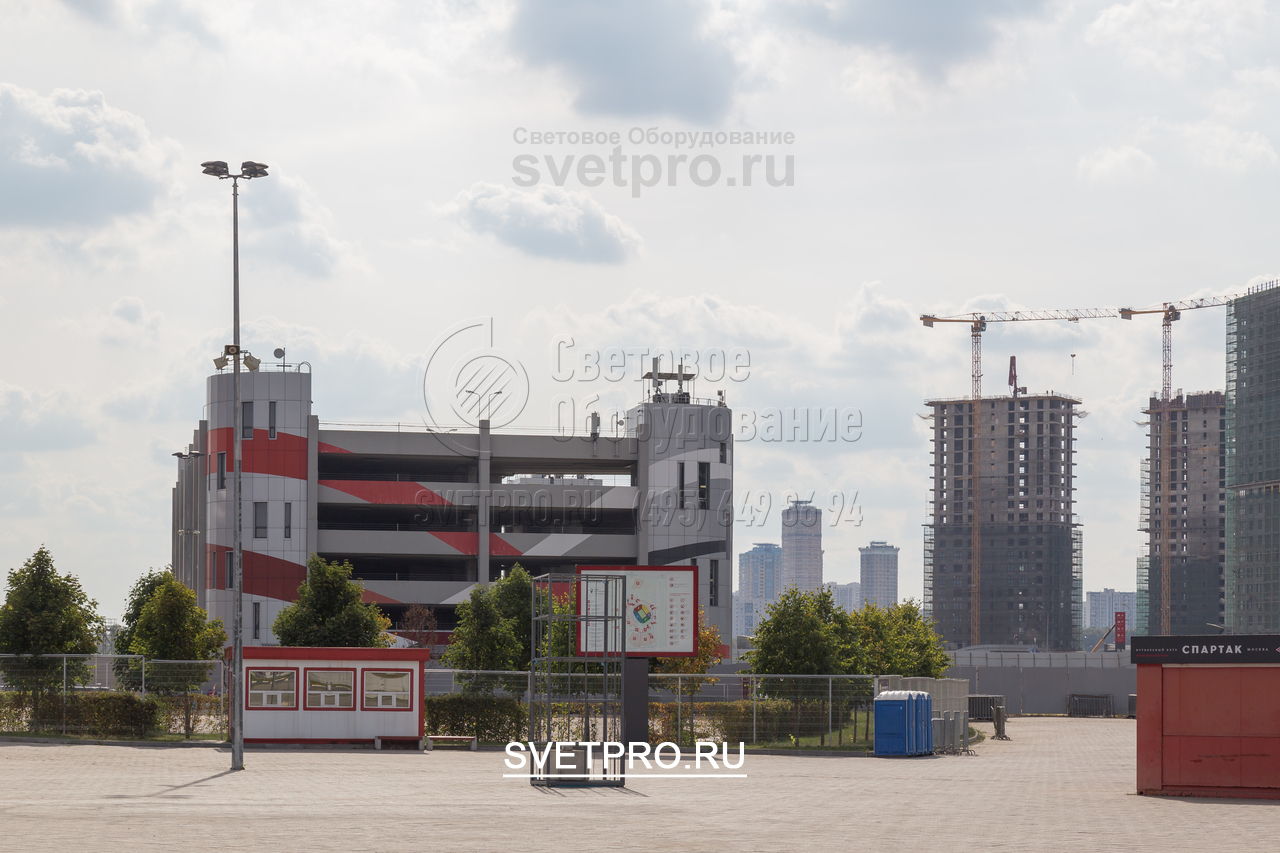

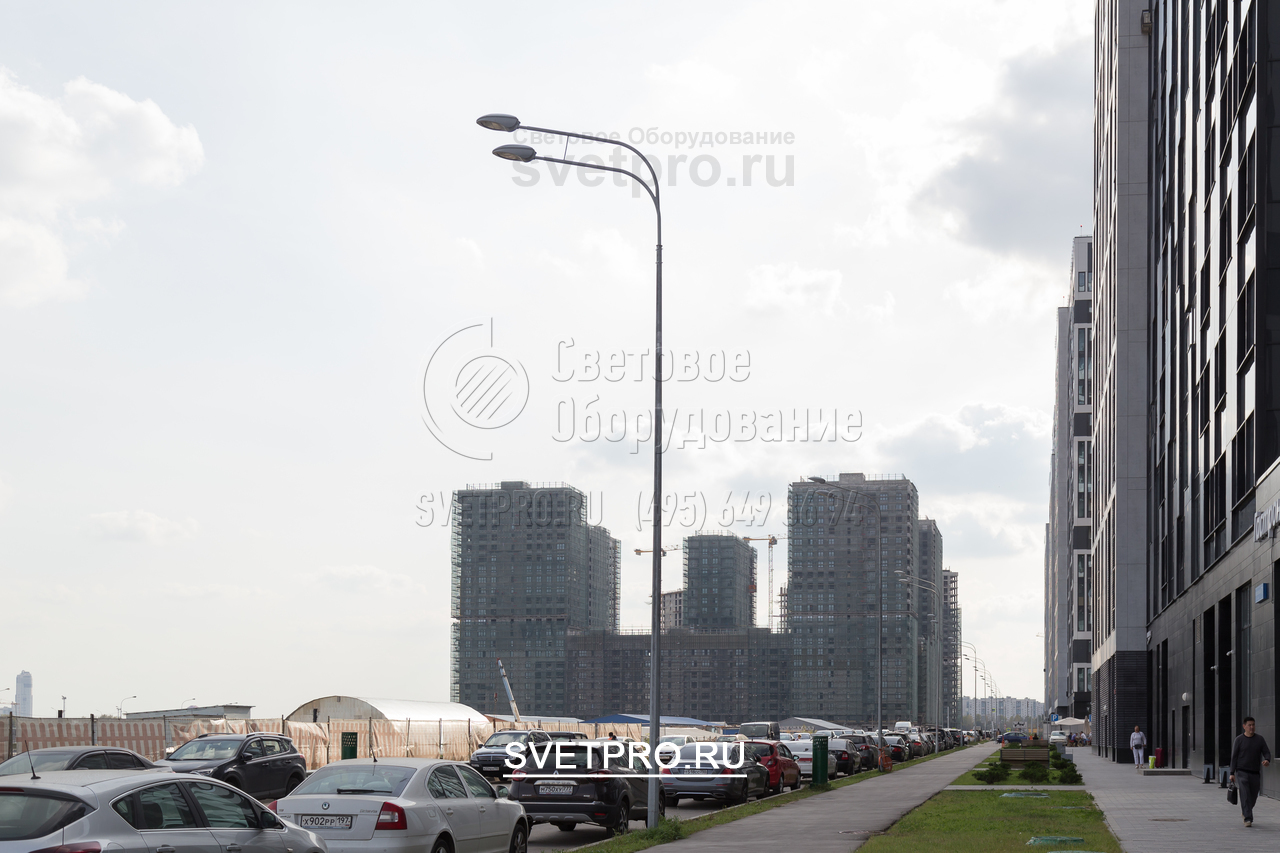

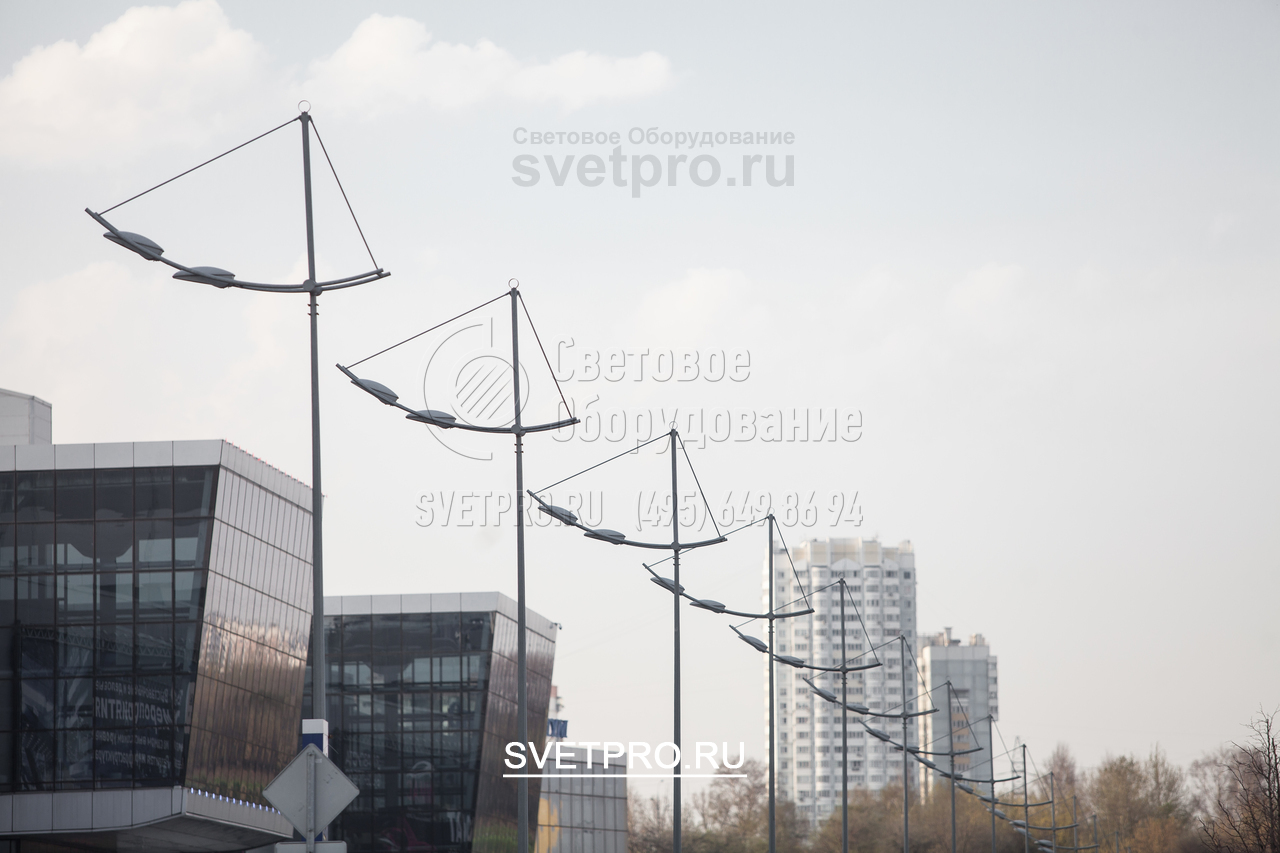

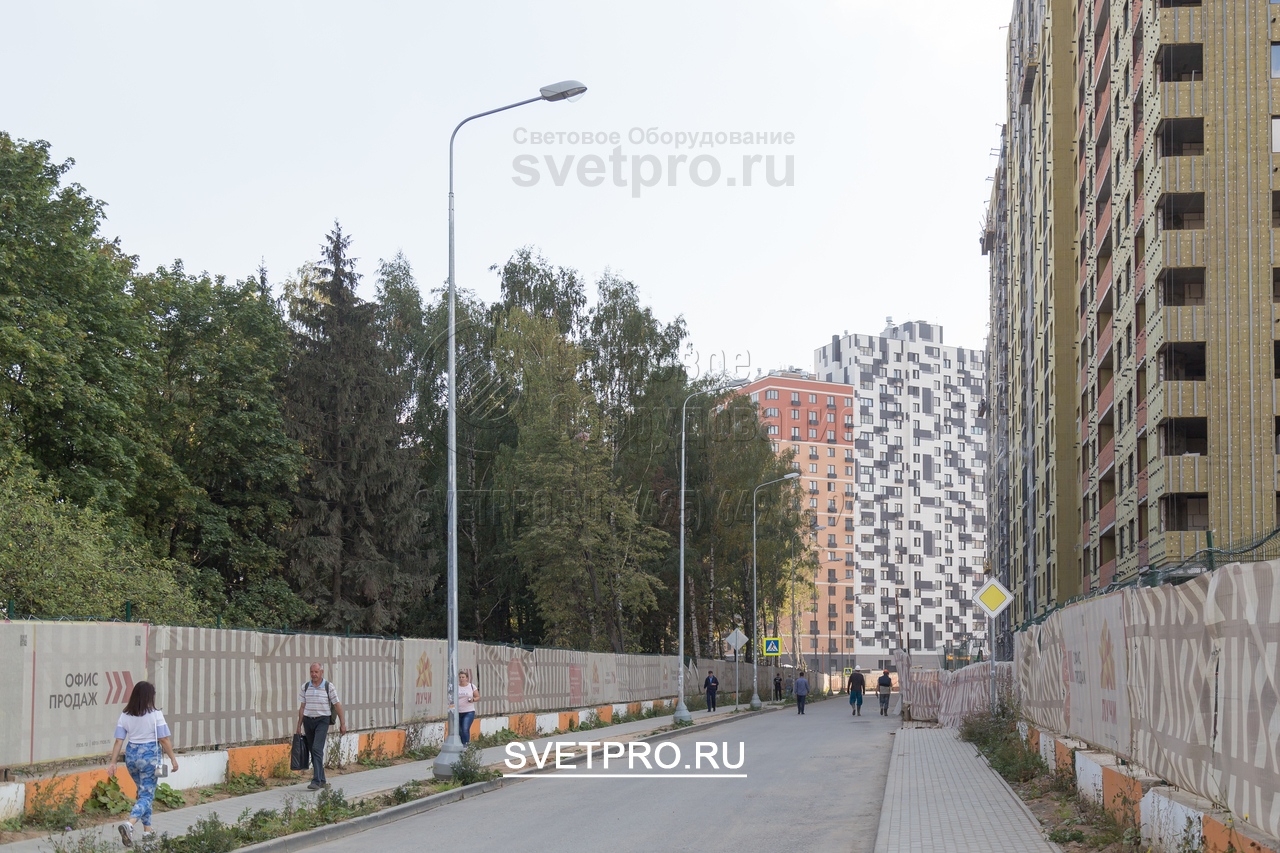

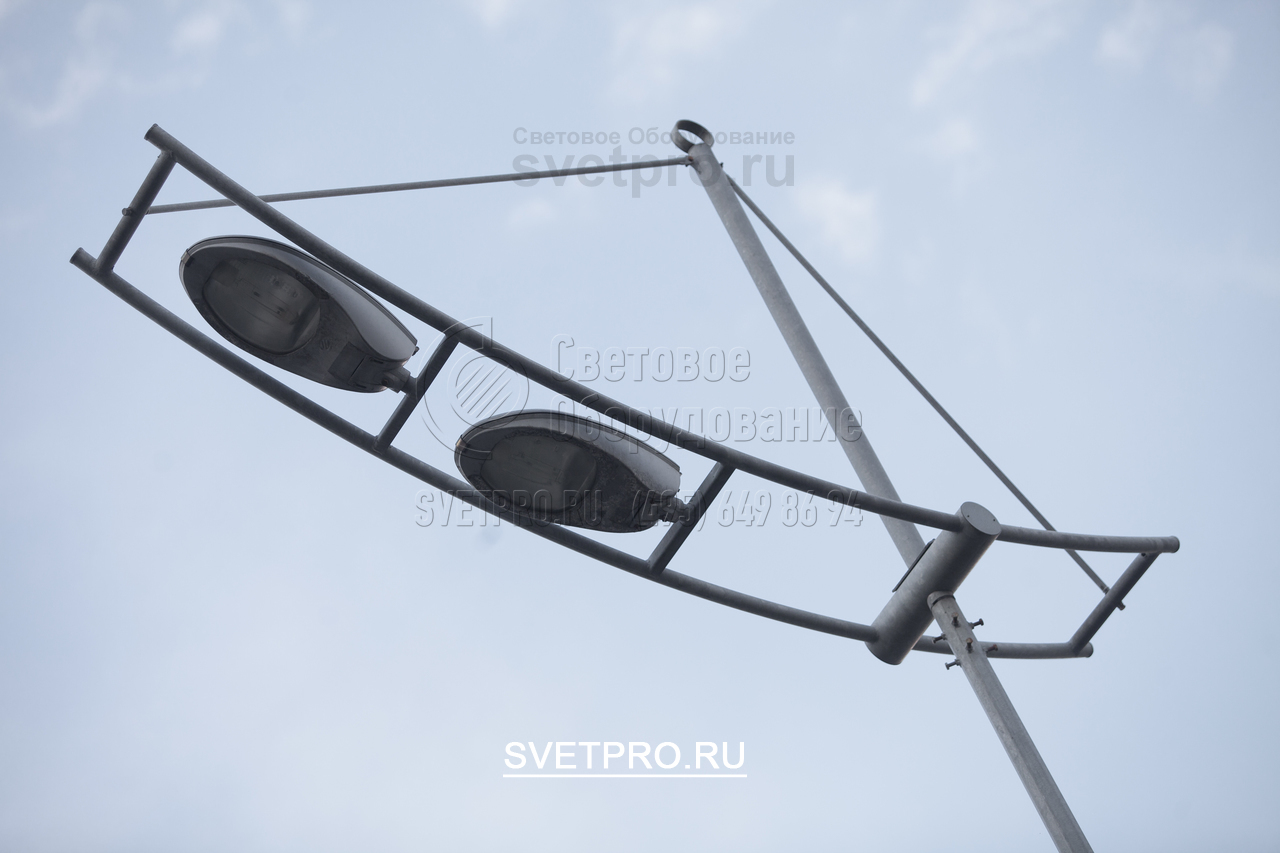

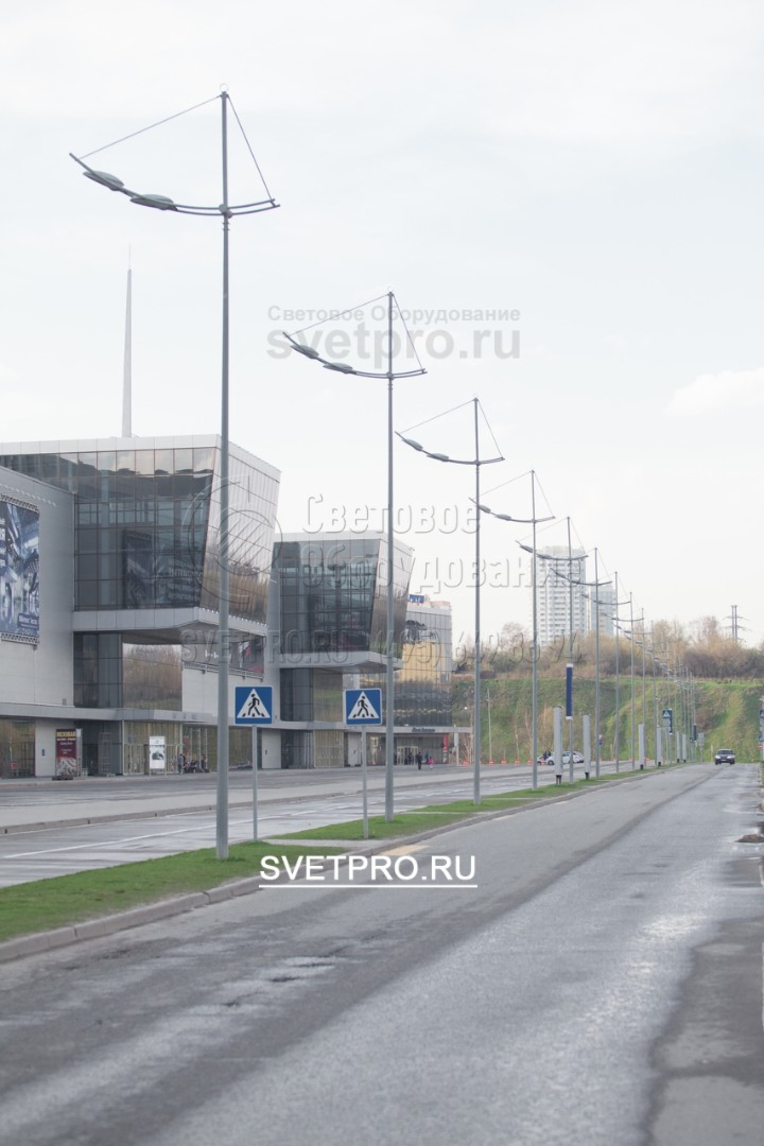

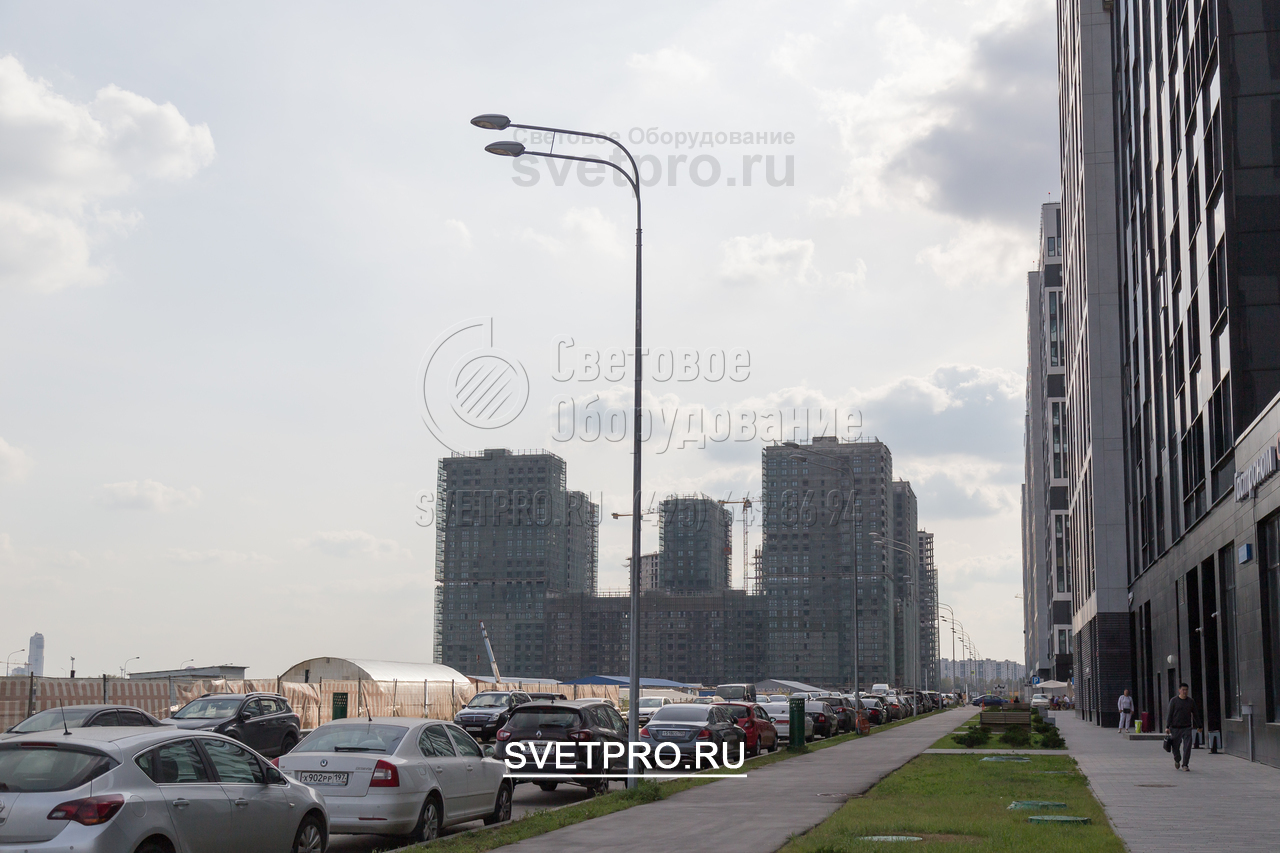

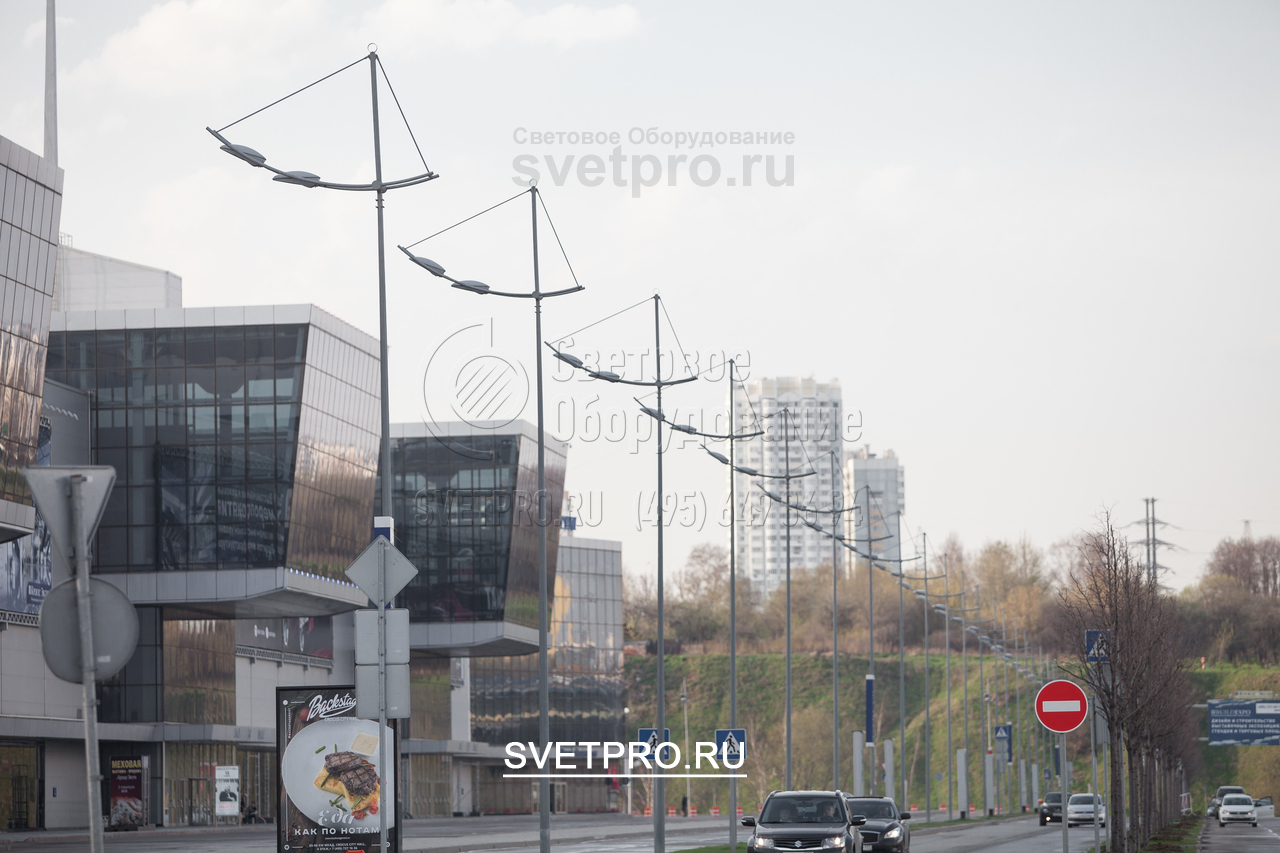

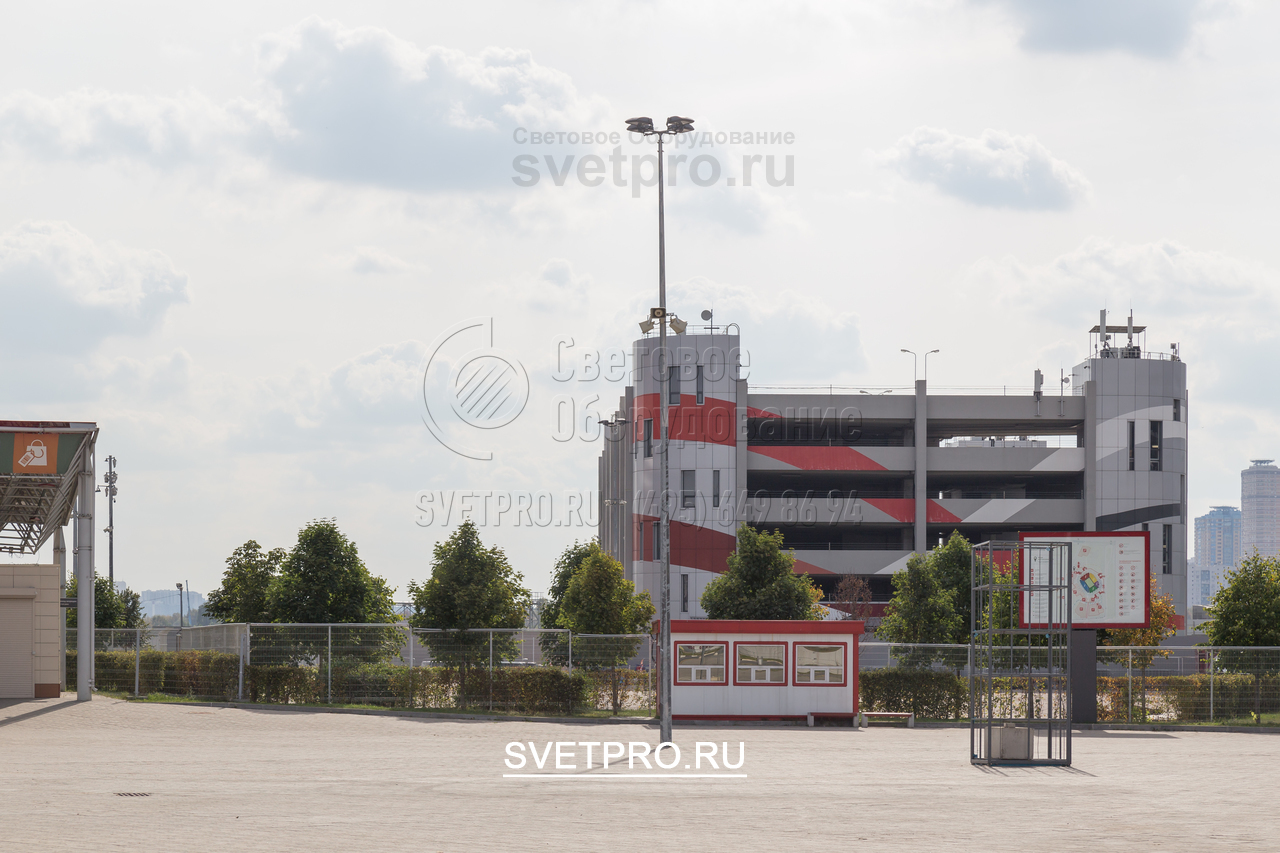

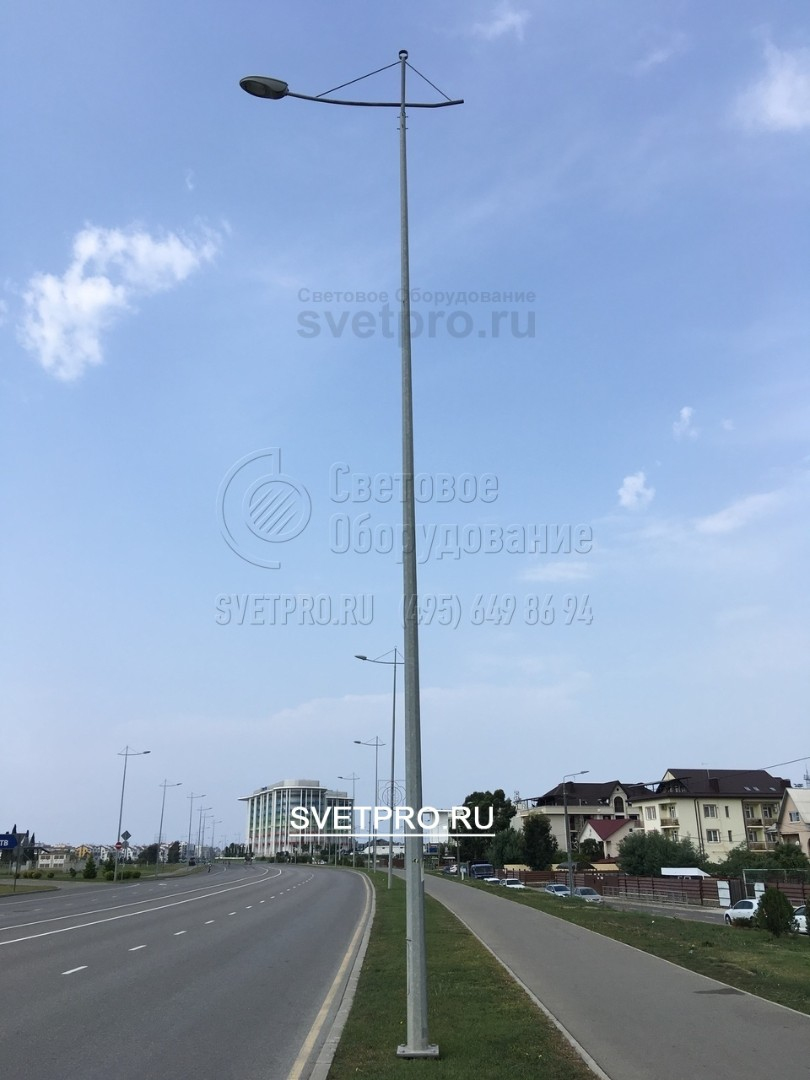

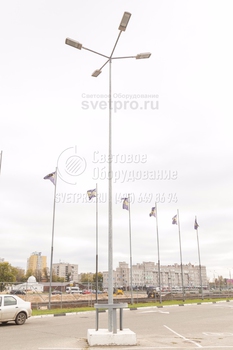

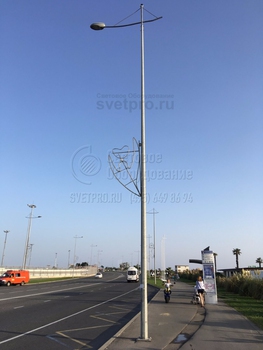

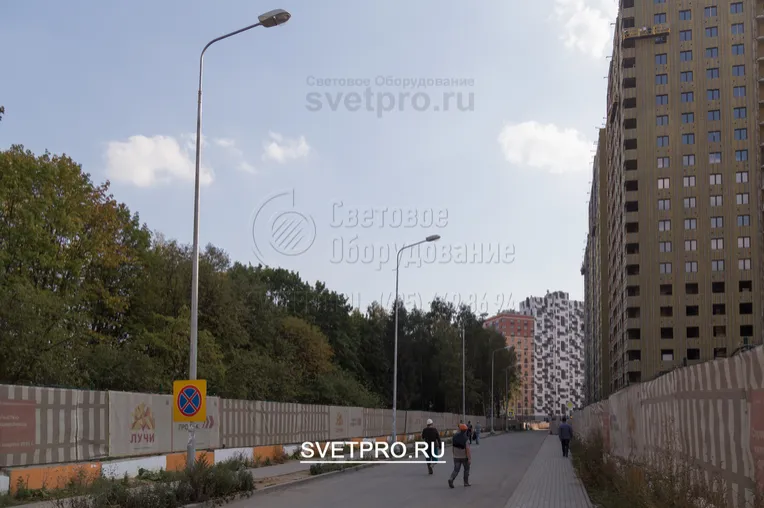

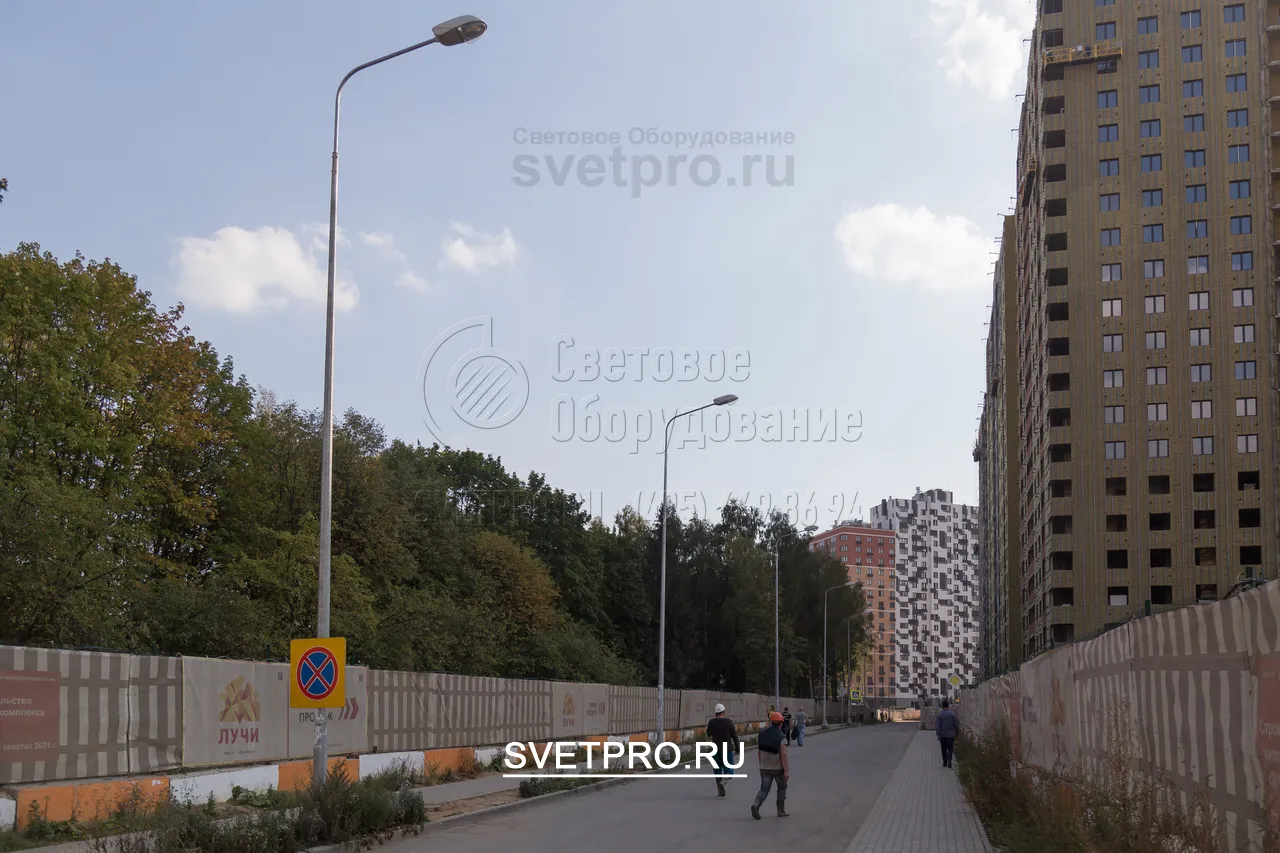

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею
