ОГК-8 Опоры освещения – 177 штук в наличии

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГК Опоры граненые конические > ОГК-8 Опоры освещения – 177 штук в наличии
Область применения:
  • Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.
Назначение:
  • Опоры освещения
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: ОГК-8
Количество световых приборов: 1-8, в зависимости от кронштейна
Установка: На забетонированный в грунт фундамент, опорной фланцевой частью
Количество крепежный отверстий: 4
Материал: Листовая сталь
Размер фланца: 250-400 мм
Нижний диаметр: 135-210 мм
Верхний диаметр: 58-100 мм
Вес: 65-136 кг
Высота: 8 м
Форма опоры: Граненая
Тип короны: Без короны
Подвод кабеля: Низ
Хорошая цена*: по запросу
✓ В наличии
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Звоните +7 (495) 649-86-94

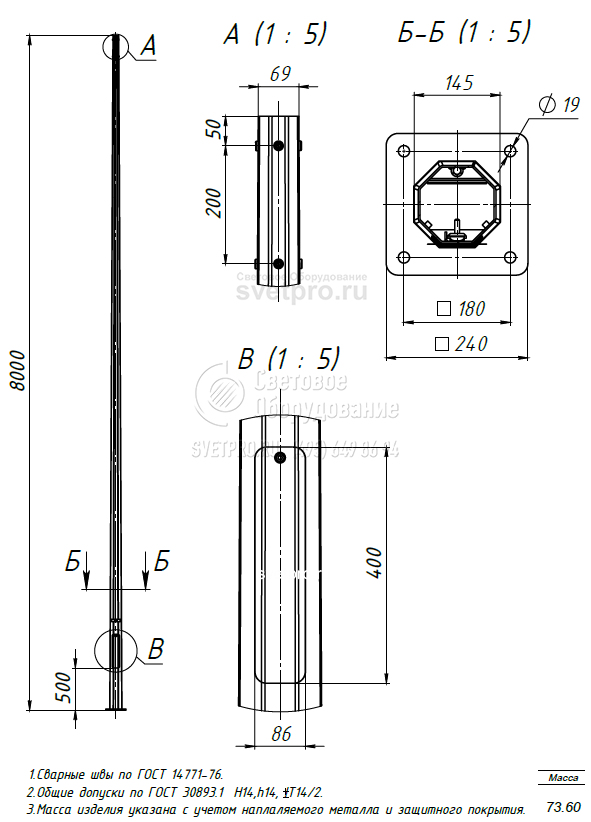

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВесВысотаВерхний диаметрНижний диаметрРазмер опорного фланцаМежцентровое расстояние отверстий
ОГКm,кгH, мd, ммD, ммA, ммB, мм
ОГК-8 89 8 75 171 400 300
ОГК-8 113 8 75 171 400 300
ОГК-8 88 8 68 166 400 300
ОГК-8 136 8 100 210 400 300
ОГК-8 65 8 58 135 250 160

ОПИСАНИЕ

ОГК-8 представляет собой стандартную инженерную стальную опору, предназначенную для установки световых приборов. Она пользуется популярностью у специалистов-светотехников благодаря оптимальному соотношению стоимости и эксплуатационных характеристик.

Опора имеет высоту от нижней опорной фланцевой площадки до верхнего среза корпуса 8 метров. Ствол выполнен из листовой стали, которая гнется на гидравлическом прессе для придания поперечному сечению формы многогранника.

Главная причина востребованности опоры — ее универсальность. Она проявляется в следующем:

  • На верхушку можно устанавливать от 1 до 4 световых приборов. Для этого нужно выбрать и установить подходящий кронштейн. Можно варьировать длину и высоту выносов, чтобы правильно разместить световое пятно на освещаемом пространстве.
  • Вместо светильников на верхушку можно установить прожекторы. Они крепятся на специальный кронштейн с горизонтальной перекладиной. Положение луча от каждого прожектора можно варьировать.
  • Опора этой модели монтируется на опорную квадратную площадку и закладной элемент. Но в линейке представлены также более дешевые модели с хвостовой частью. Их можно устанавливать без закладной детали.

Наша компания делает опоры этой модели с соблюдением требований действующих государственных стандартов, ПУЭ и других правил. Оформить заявку можно по телефону или с помощью формы обратной связи, представленной на сайте.

Фотогалерея

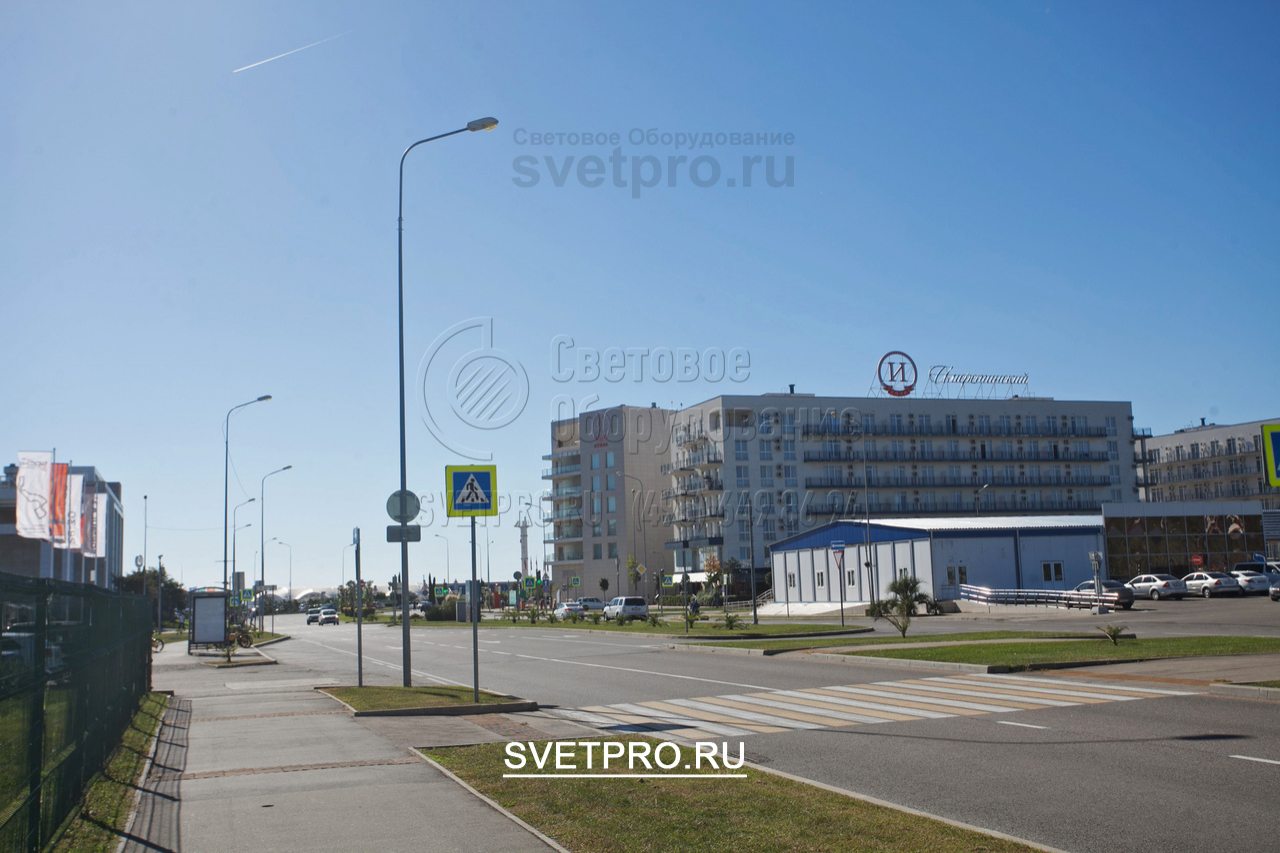

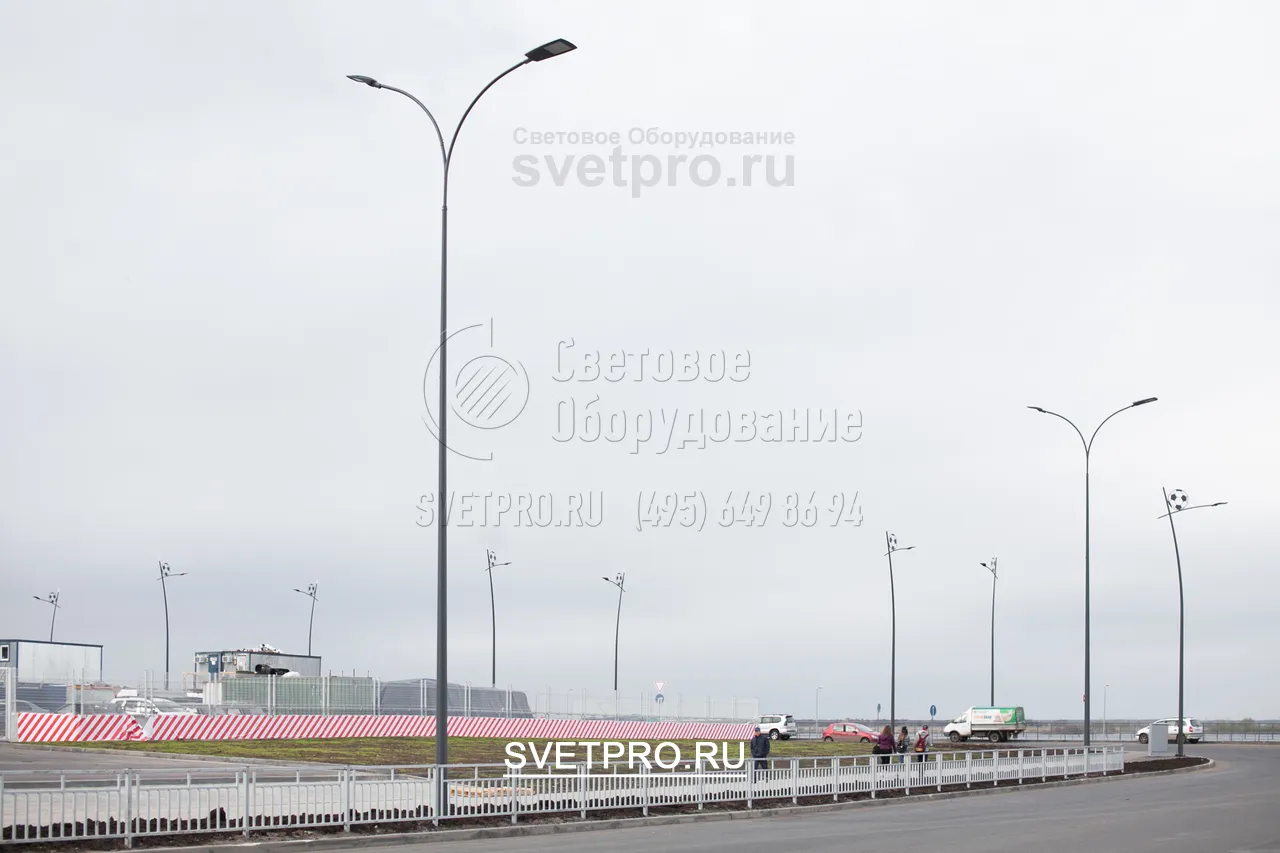

  • Если нужно ярко осветить определенный участок, на верхушке опоры ставится кронштейн с двумя рожками, расположенными один над другим. Такие инженерные решения используются для опасных зон, например, пешеходных переходов через дорогу. 1. Если нужно ярко осветить определенный участок, на верхушке опоры ставится кронштейн с двумя рожками, расположенными один над другим. Такие инженерные решения используются для опасных зон, например, пешеходных переходов через дорогу.

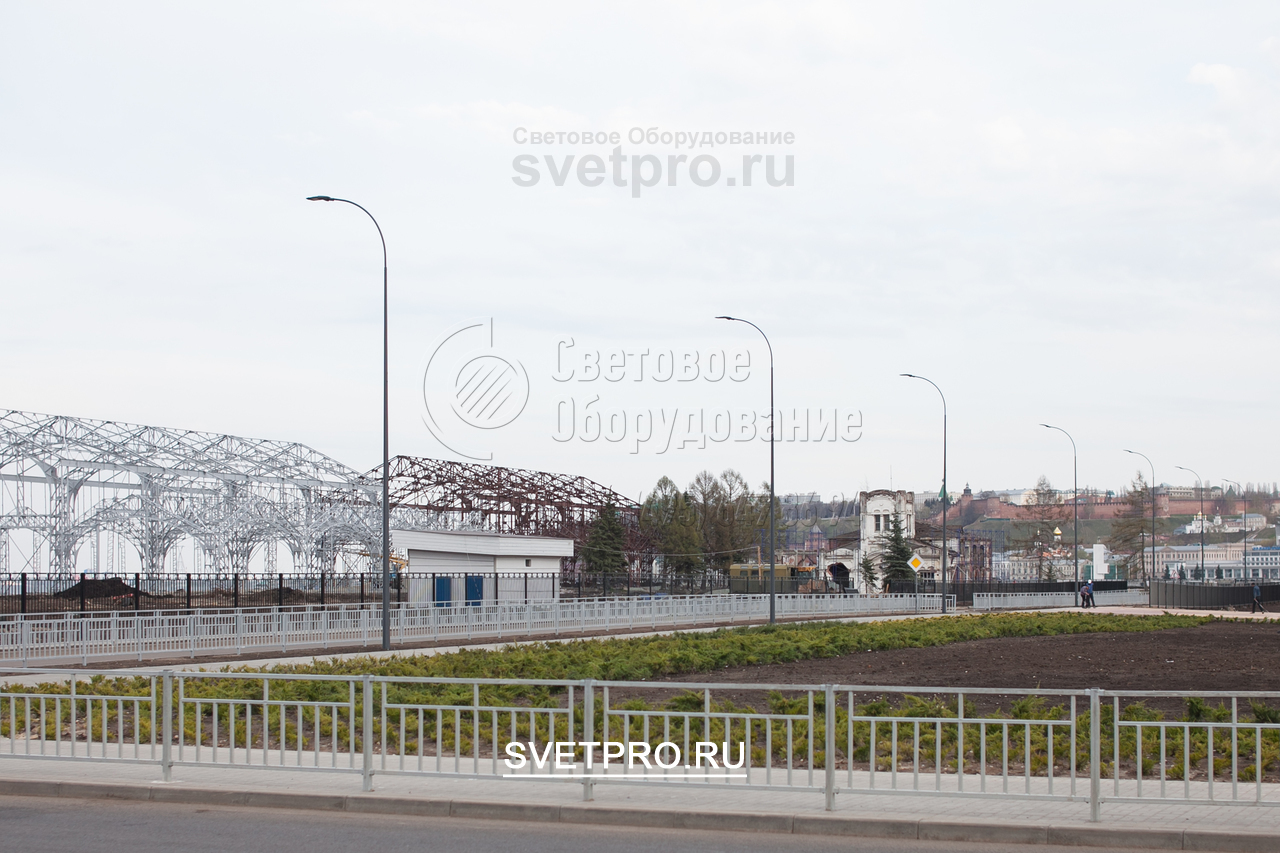

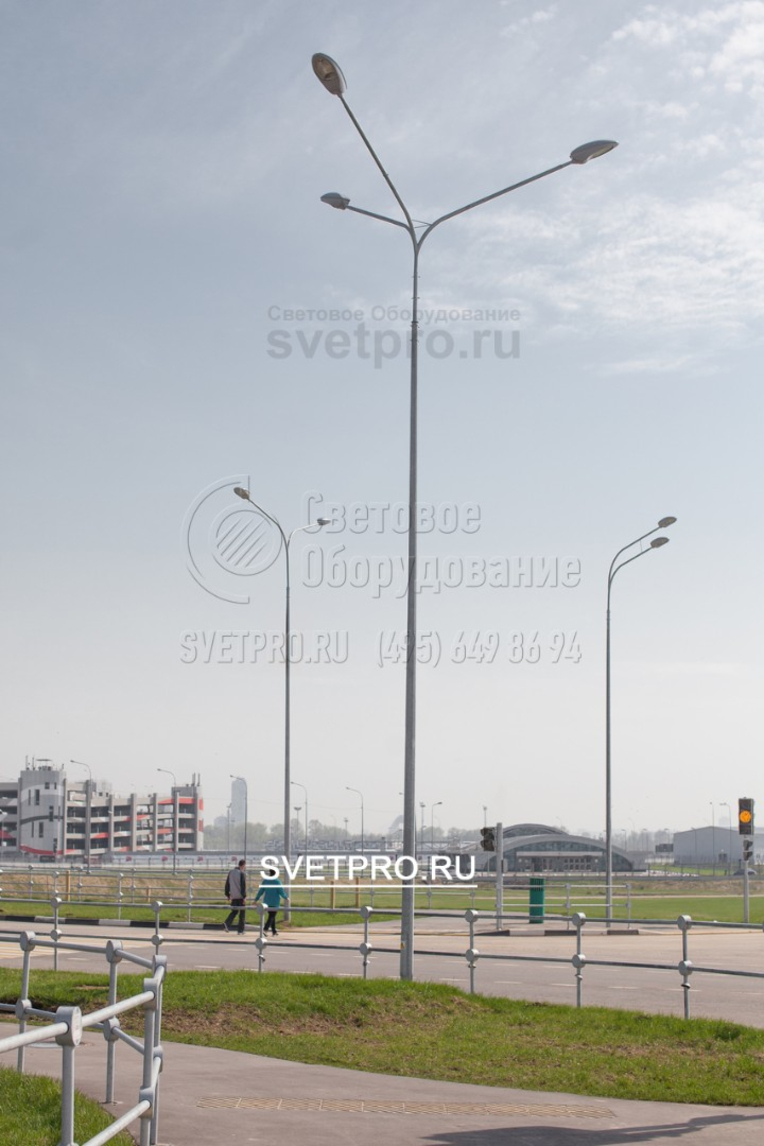

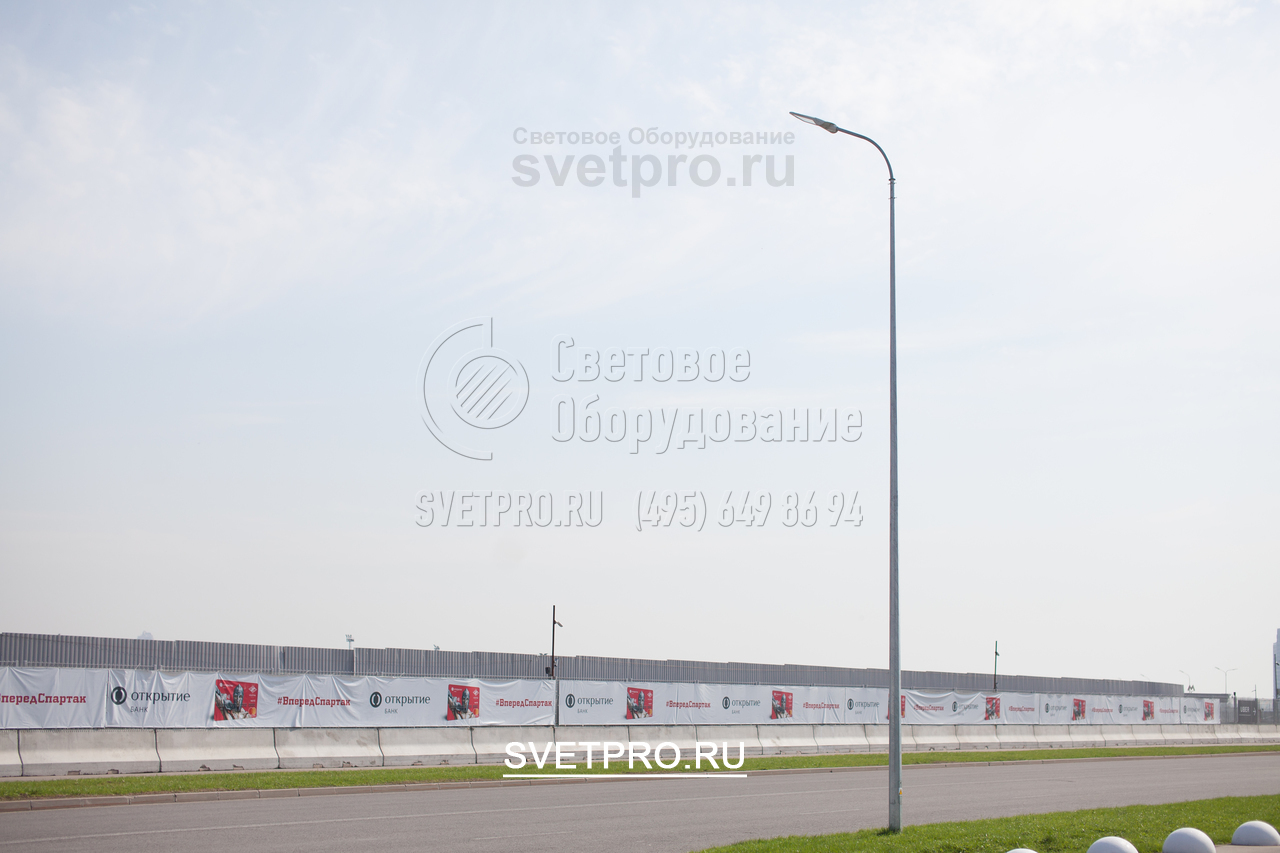

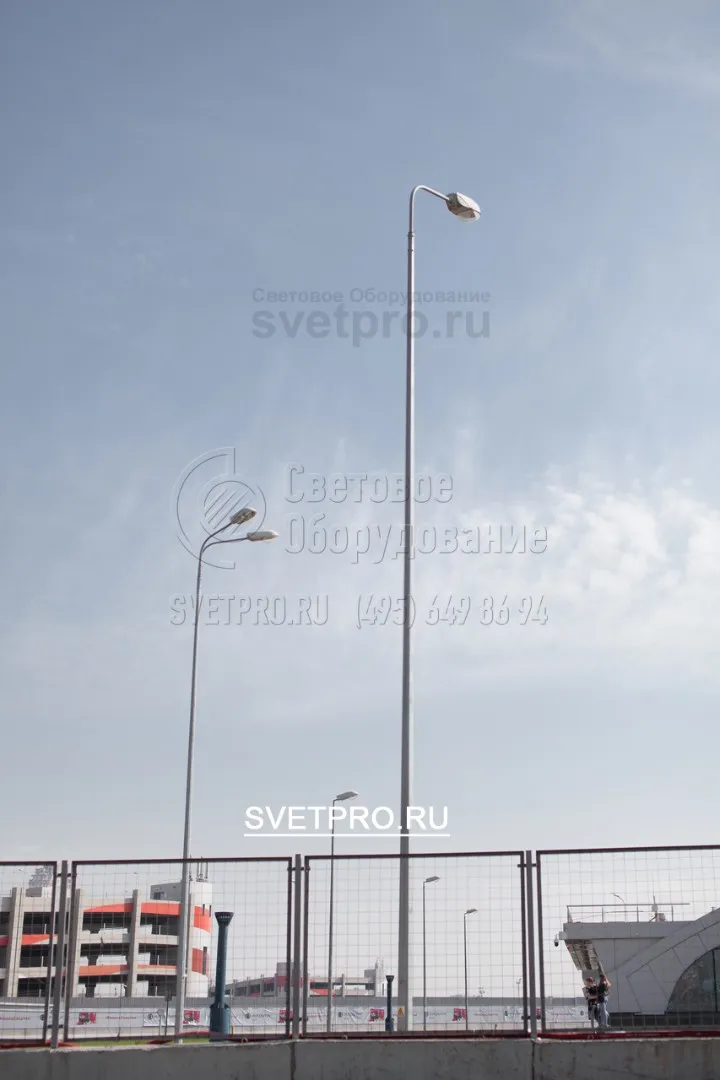

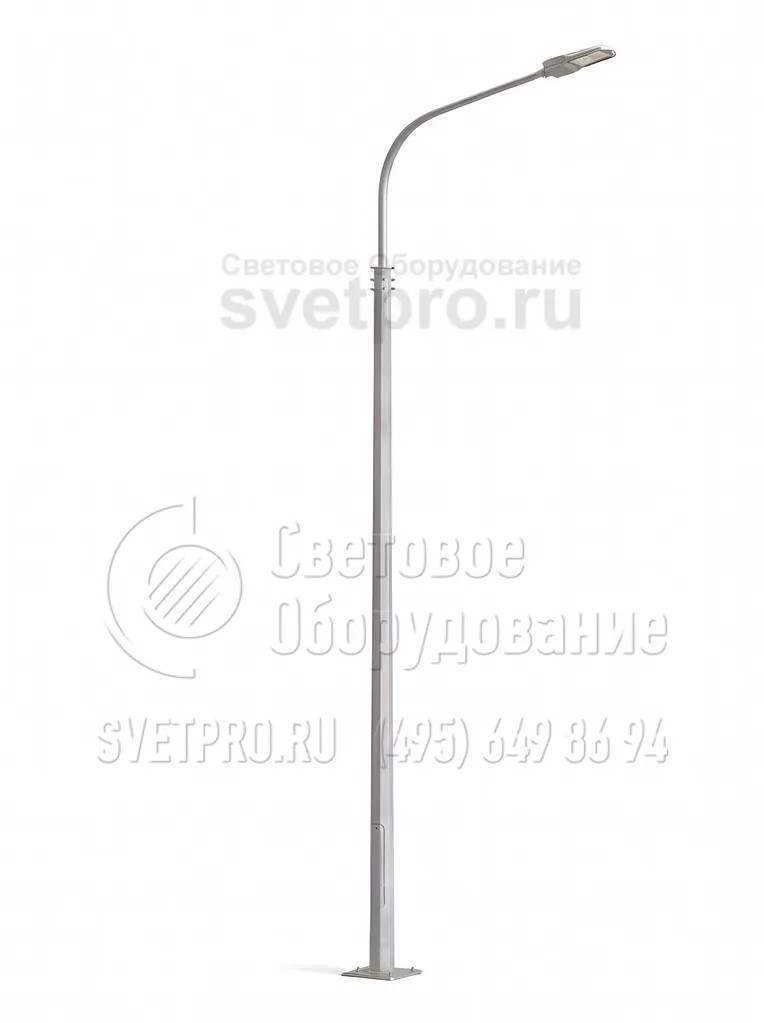

  • Количество светильников на верхушке ствола может быть разным в зависимости от потребностей конкретного объекта. Стандартный вариант — один световой прибор на консольном кронштейне. Угол между рожками кронштейна может выбирать покупатель при заказе кронштейна. 2. Количество светильников на верхушке ствола может быть разным в зависимости от потребностей конкретного объекта. Стандартный вариант — один световой прибор на консольном кронштейне. Угол между рожками кронштейна может выбирать покупатель при заказе кронштейна.

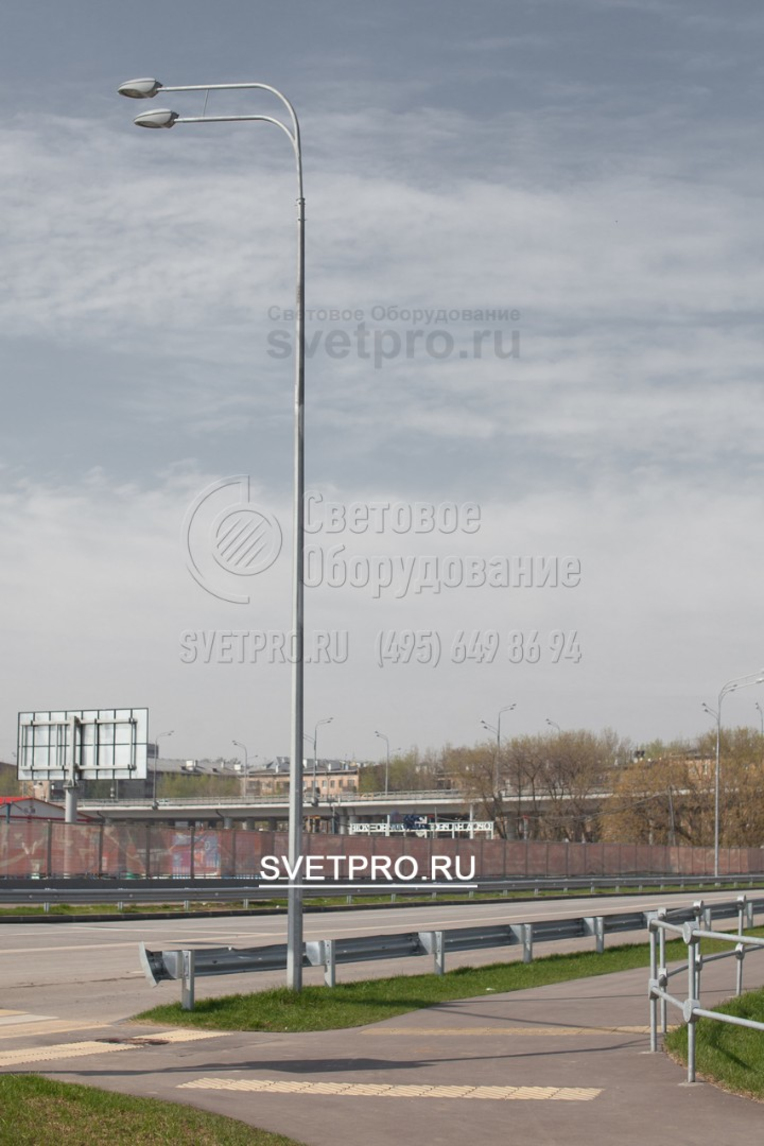

  • Плюсом опор ОГК является то, что они имеют небольшие габариты и маленький вес. Поэтому на их транспортировку и установку не нужно тратить много денег. Монтаж наземной части при фланцевом монтаже занимает до часа и не требует использования мощной техники. 3. Плюсом опор ОГК является то, что они имеют небольшие габариты и маленький вес. Поэтому на их транспортировку и установку не нужно тратить много денег. Монтаж наземной части при фланцевом монтаже занимает до часа и не требует использования мощной техники.

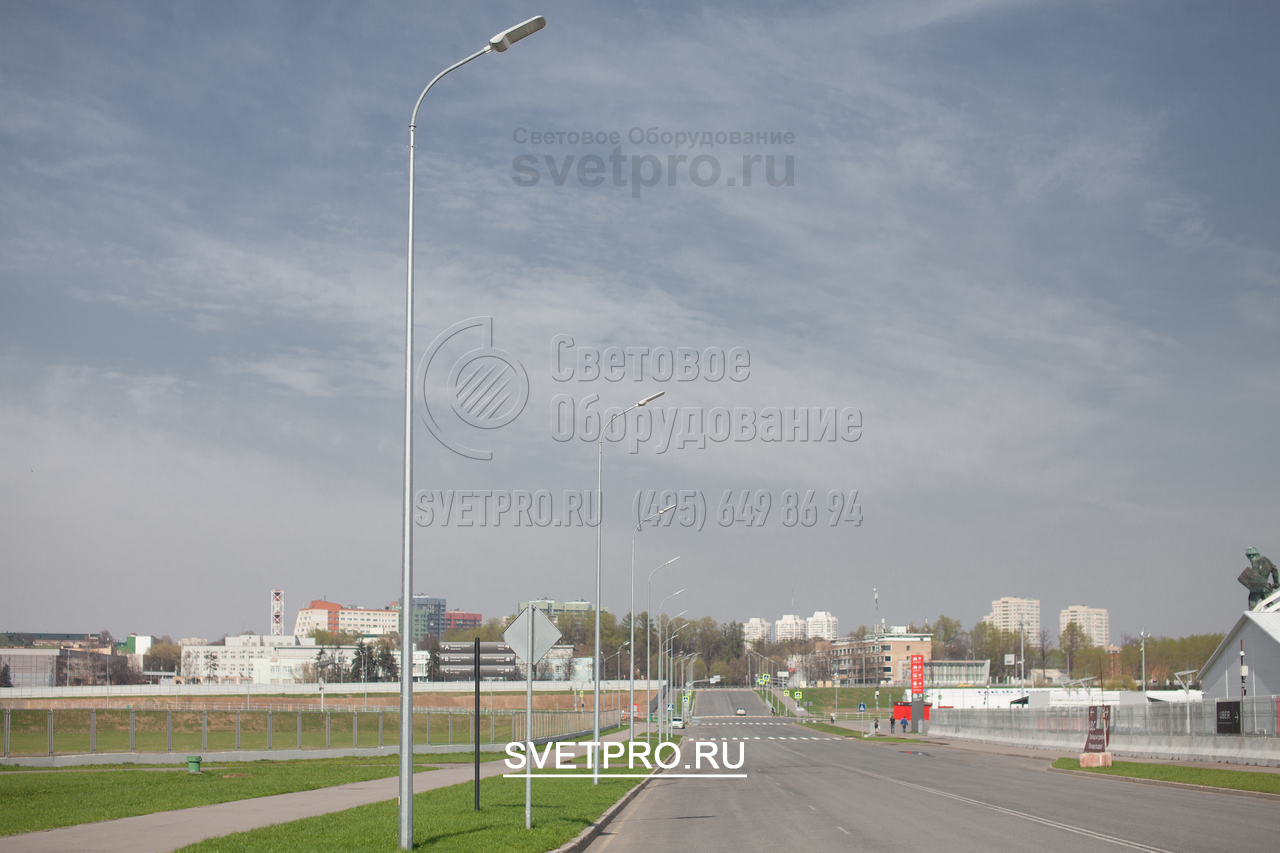

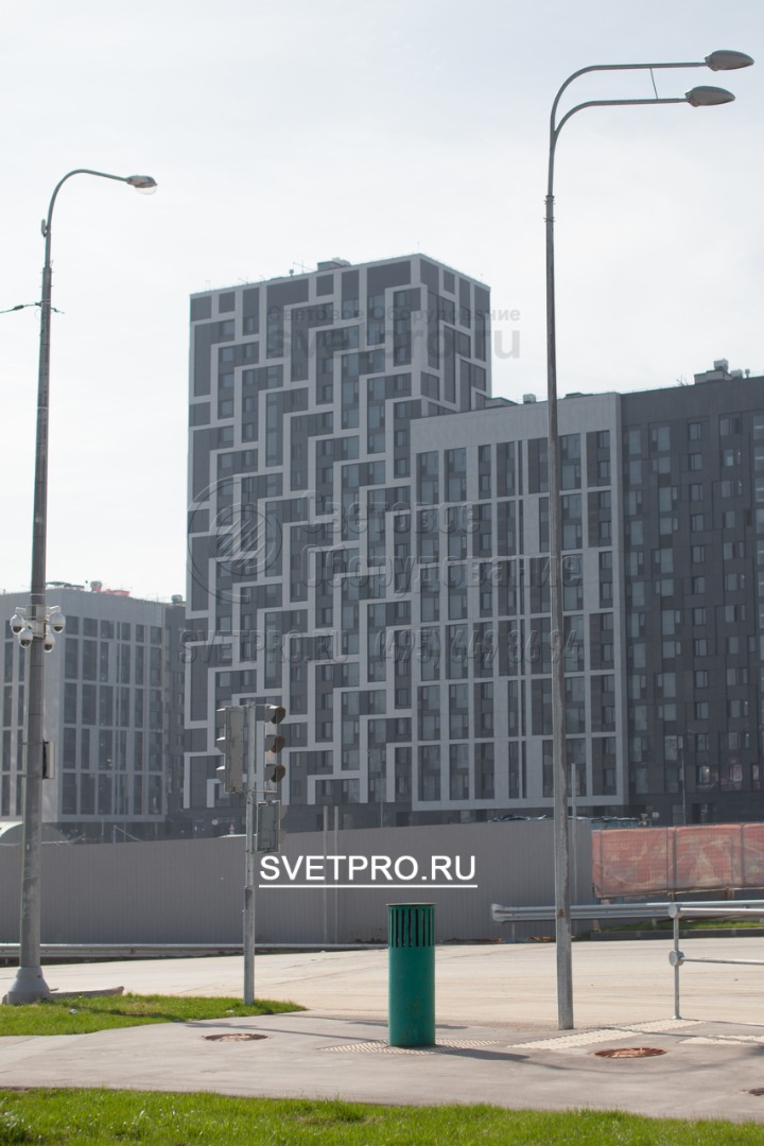

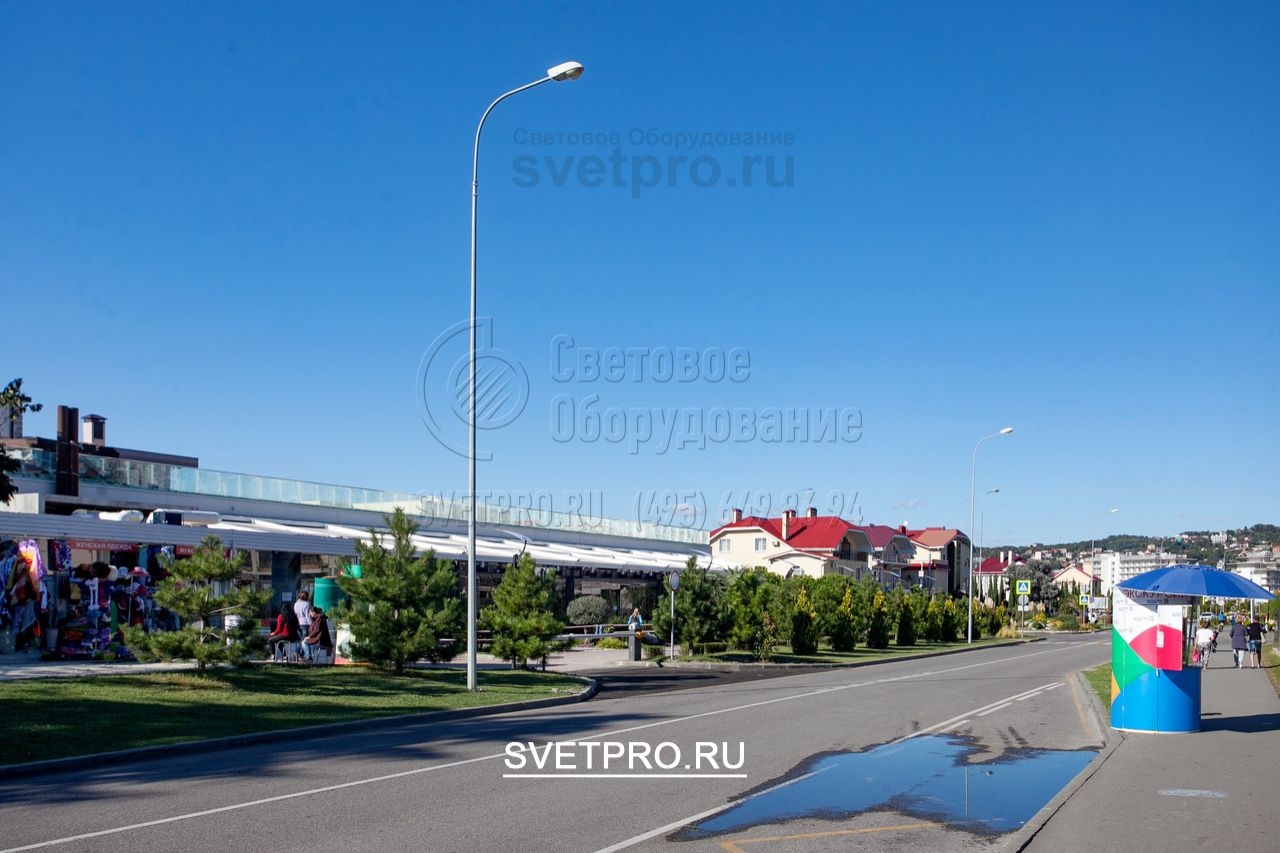

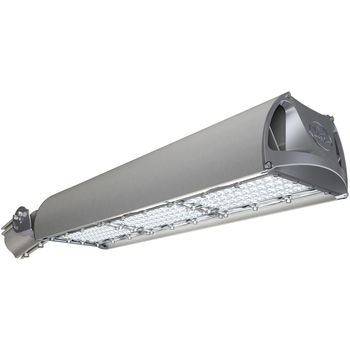

  • Наиболее экономичным вариантом для освещения дорог является опора с граненым корпусом, у которой на верхушке установлен светодиодный светильник. Светодиоды потребляют минимум электроэнергии, имеют ресурс до 10 тыс. часов, светят без видимой пульсации. 4. Наиболее экономичным вариантом для освещения дорог является опора с граненым корпусом, у которой на верхушке установлен светодиодный светильник. Светодиоды потребляют минимум электроэнергии, имеют ресурс до 10 тыс. часов, светят без видимой пульсации.

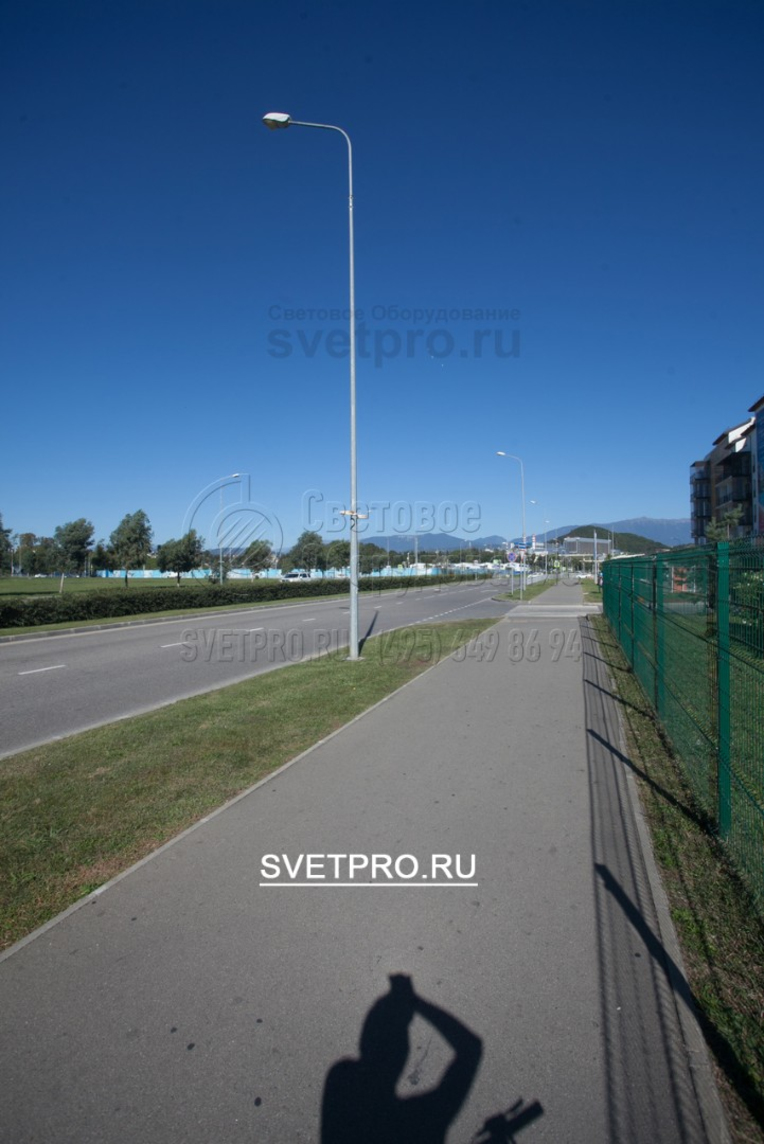

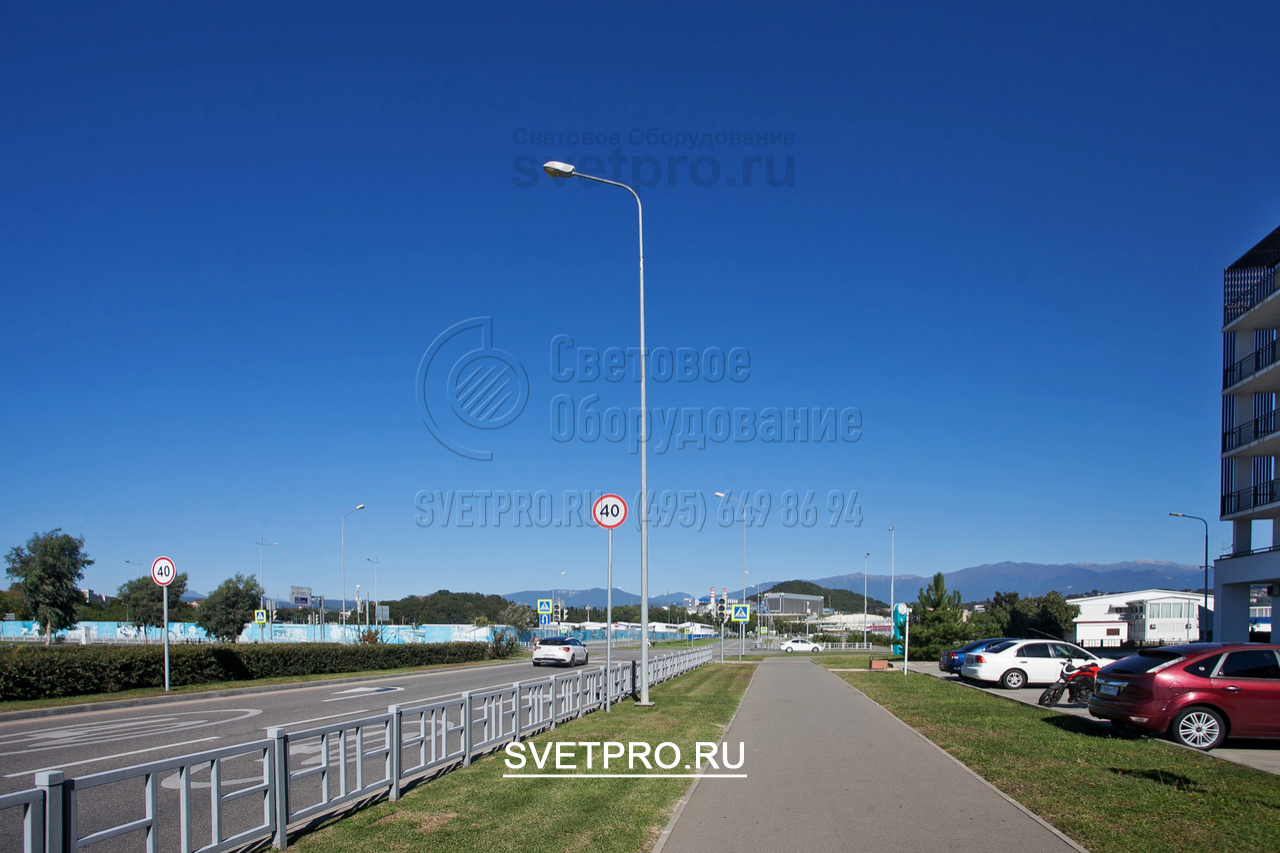

  • Для освещения дорог могут использоваться силовые и несиловые опоры. Во втором случае кабели могут подводиться только под землей. Это увеличивает затраты на строительство, но повышает надежность осветительной сети за счет предотвращения обрывов кабеля из-за ветра и снега. 5. Для освещения дорог могут использоваться силовые и несиловые опоры. Во втором случае кабели могут подводиться только под землей. Это увеличивает затраты на строительство, но повышает надежность осветительной сети за счет предотвращения обрывов кабеля из-за ветра и снега.

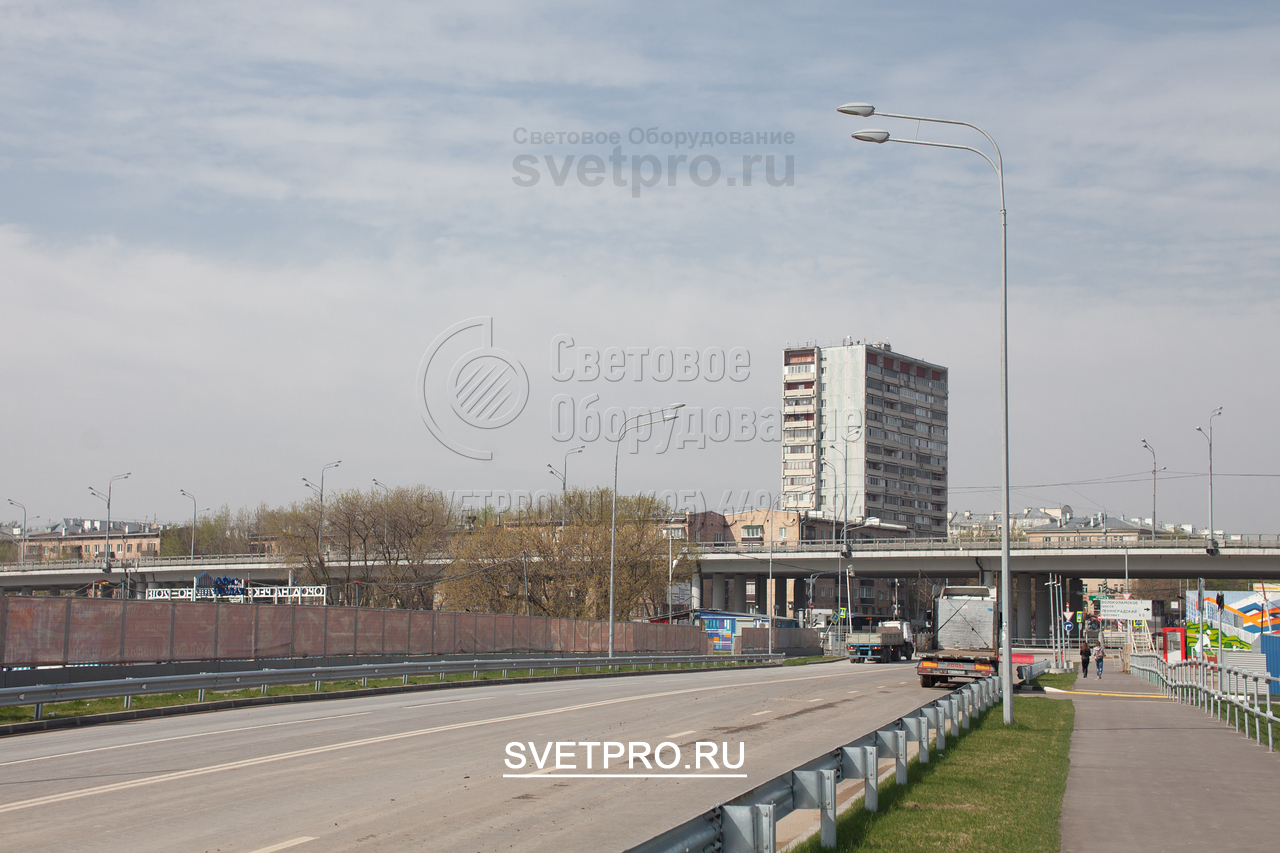

  • Опора несилового типа в стандартном варианте не предназначена для подвески воздушных кабелей, монтажа светофоров и дорожных знаков. Для этого применяются силовые модели, которые имеют большую несущую способность за счет применения толстого листового проката. 6. Опора несилового типа в стандартном варианте не предназначена для подвески воздушных кабелей, монтажа светофоров и дорожных знаков. Для этого применяются силовые модели, которые имеют большую несущую способность за счет применения толстого листового проката.

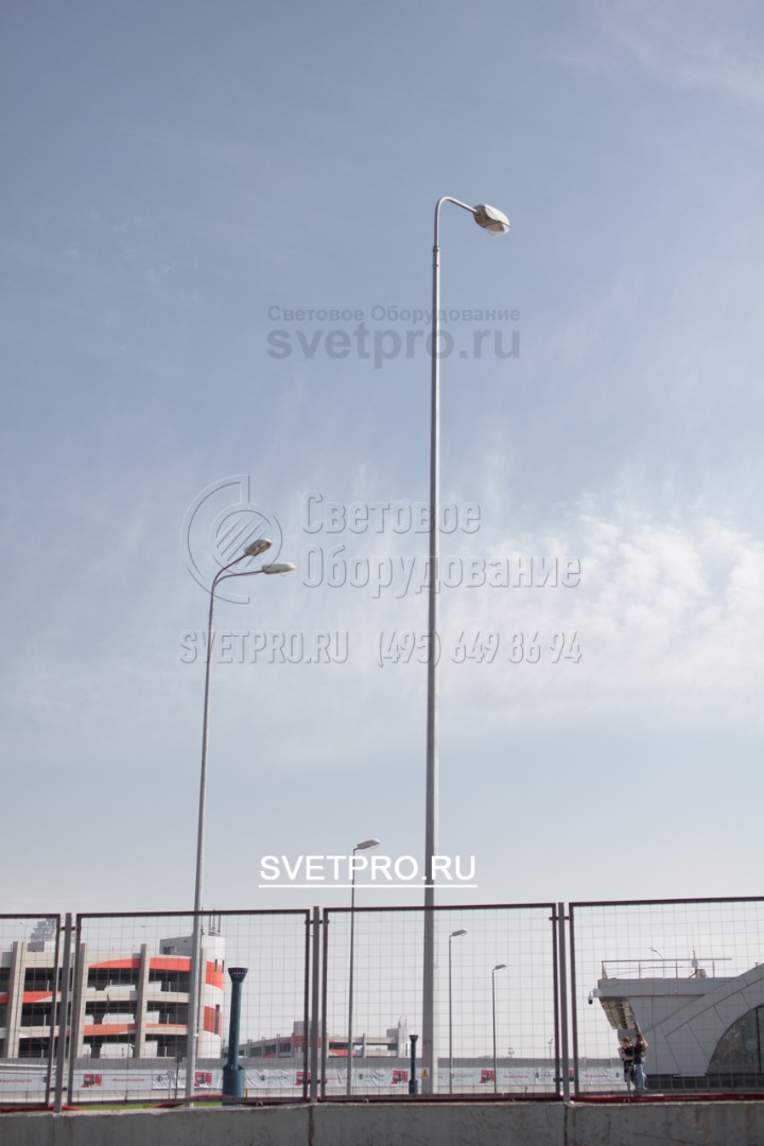

  • В представленном на изображении варианте на опоре установлен светильник с ртутной лампой. Но сейчас их везде заменяют на светодиодные. Минусами газоразрядной лампы является пульсация во время свечения, быстрый нагрев, опасность для экологии при разрушении колбы. 7. В представленном на изображении варианте на опоре установлен светильник с ртутной лампой. Но сейчас их везде заменяют на светодиодные. Минусами газоразрядной лампы является пульсация во время свечения, быстрый нагрев, опасность для экологии при разрушении колбы.

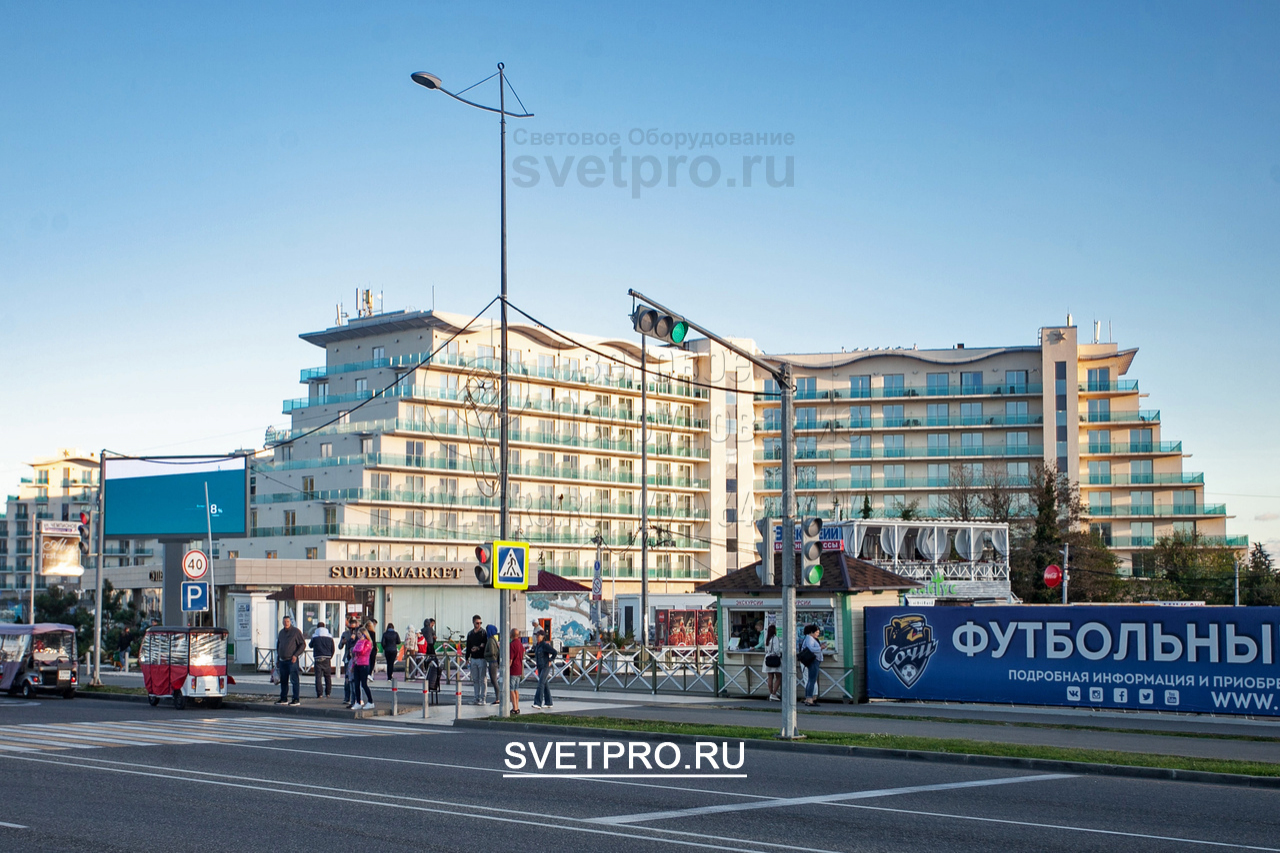

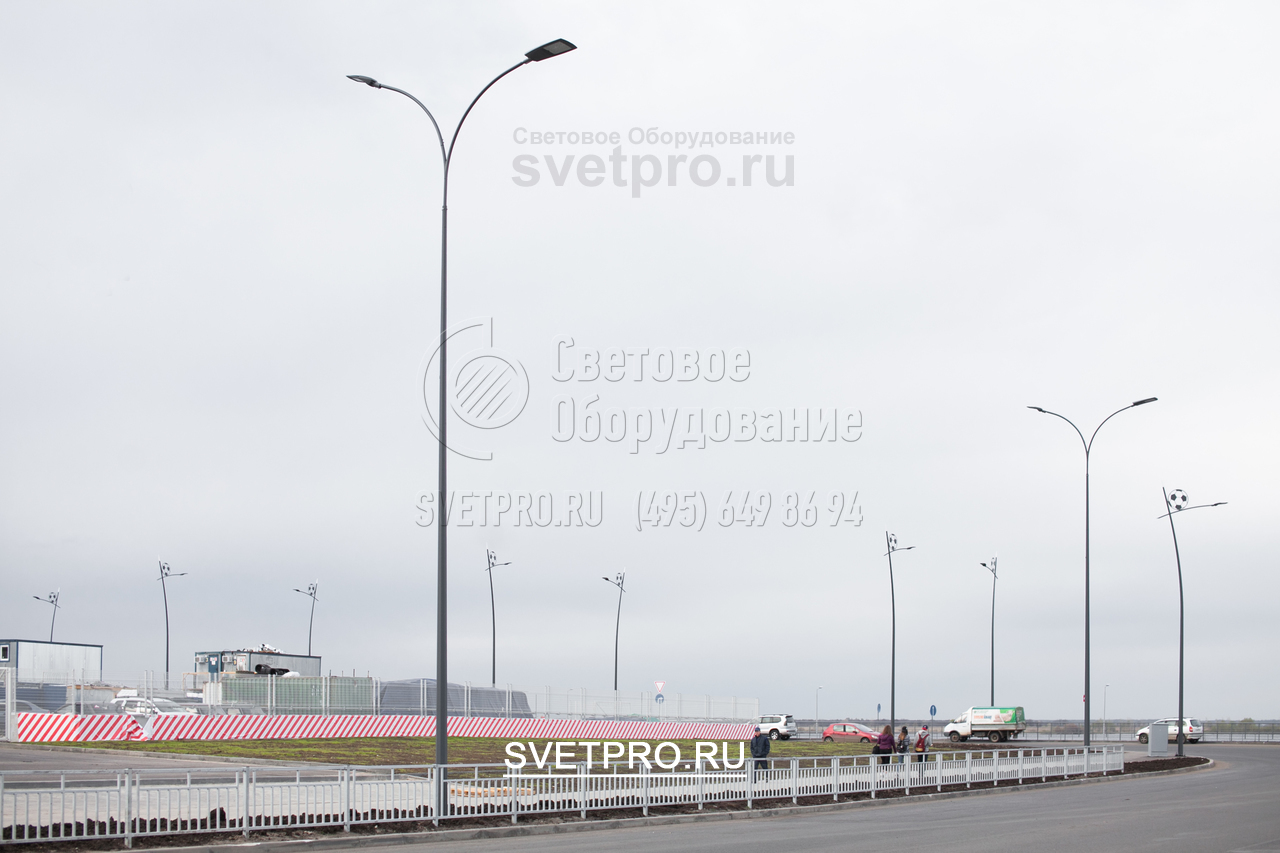

  • Несмотря на использование тонкой стали для изготовления корпуса, опора ОГК благодаря граненой форме ствола, способна выдержать большую нагрузку. Поэтому в примере на изображении на нее можно установить дополнительное оборудование, в том числе камеры наблюдения. 8. Несмотря на использование тонкой стали для изготовления корпуса, опора ОГК благодаря граненой форме ствола, способна выдержать большую нагрузку. Поэтому в примере на изображении на нее можно установить дополнительное оборудование, в том числе камеры наблюдения.
  • Если на опору типа ОГК устанавливается дополнительное оборудование, например, дорожные знаки и таблички, необходимо правильно рассчитать нагрузку и несущую способность корпуса. При превышении предельных величин возможно обрушение конструкции. 9. Если на опору типа ОГК устанавливается дополнительное оборудование, например, дорожные знаки и таблички, необходимо правильно рассчитать нагрузку и несущую способность корпуса. При превышении предельных величин возможно обрушение конструкции.
  • Фланец представляет собой квадратную площадку, которая приварена к нижней части корпуса. Она упрощает процесс монтажа конструкции на месте. Достаточно прикрутить ствол к закладному элементу с помощью болтов. Но перед этим нужно купить ЗДФ и сделать фундамент. 10. Фланец представляет собой квадратную площадку, которая приварена к нижней части корпуса. Она упрощает процесс монтажа конструкции на месте. Достаточно прикрутить ствол к закладному элементу с помощью болтов. Но перед этим нужно купить ЗДФ и сделать фундамент.
  • Благодаря возможности устанавливать на оголовок разные кронштейны можно менять внешний вид опор без внесения изменений в конструкцию. Кронштейн может быть радиусным или безрадиусным, иметь разную высоту и длину выноса относительно центральной оси корпуса. 11. Благодаря возможности устанавливать на оголовок разные кронштейны можно менять внешний вид опор без внесения изменений в конструкцию. Кронштейн может быть радиусным или безрадиусным, иметь разную высоту и длину выноса относительно центральной оси корпуса.

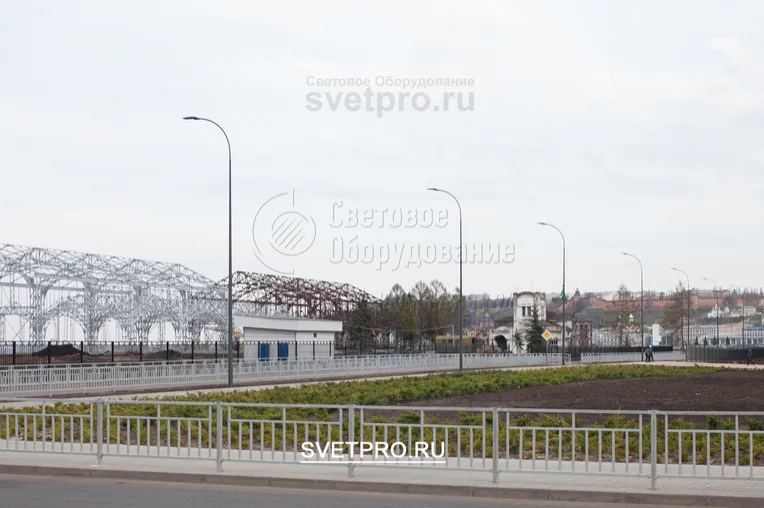

  • Цинкового покрытия на стволе опоры достаточно, чтобы предотвратить коррозию углеродистой стали независимо от климатических условий эксплуатации. Но для улучшения внешнего вида опора может окрашиваться в любой цвет из палитры RAL, в том числе темно-серый. 12. Цинкового покрытия на стволе опоры достаточно, чтобы предотвратить коррозию углеродистой стали независимо от климатических условий эксплуатации. Но для улучшения внешнего вида опора может окрашиваться в любой цвет из палитры RAL, в том числе темно-серый.
  • Окрашивание опоры является опциональным, но дает возможность значительно улучшить ее внешний вид и вписать в современный стиль оформления улиц. В такой же цвет можно окрасить и кронштейн, который служит для крепления светильников в верхней части ОГК. 13. Окрашивание опоры является опциональным, но дает возможность значительно улучшить ее внешний вид и вписать в современный стиль оформления улиц. В такой же цвет можно окрасить и кронштейн, который служит для крепления светильников в верхней части ОГК.
  • В классическом варианте опоры ОГК подключаются к электричеству с помощью подземных линий. Это улучшает внешний вид системы освещения. Соединение с проводами внутри ствола осуществляется через вводный щиток, который вставляется внутрь ревизионного отверстия. 14. В классическом варианте опоры ОГК подключаются к электричеству с помощью подземных линий. Это улучшает внешний вид системы освещения. Соединение с проводами внутри ствола осуществляется через вводный щиток, который вставляется внутрь ревизионного отверстия.

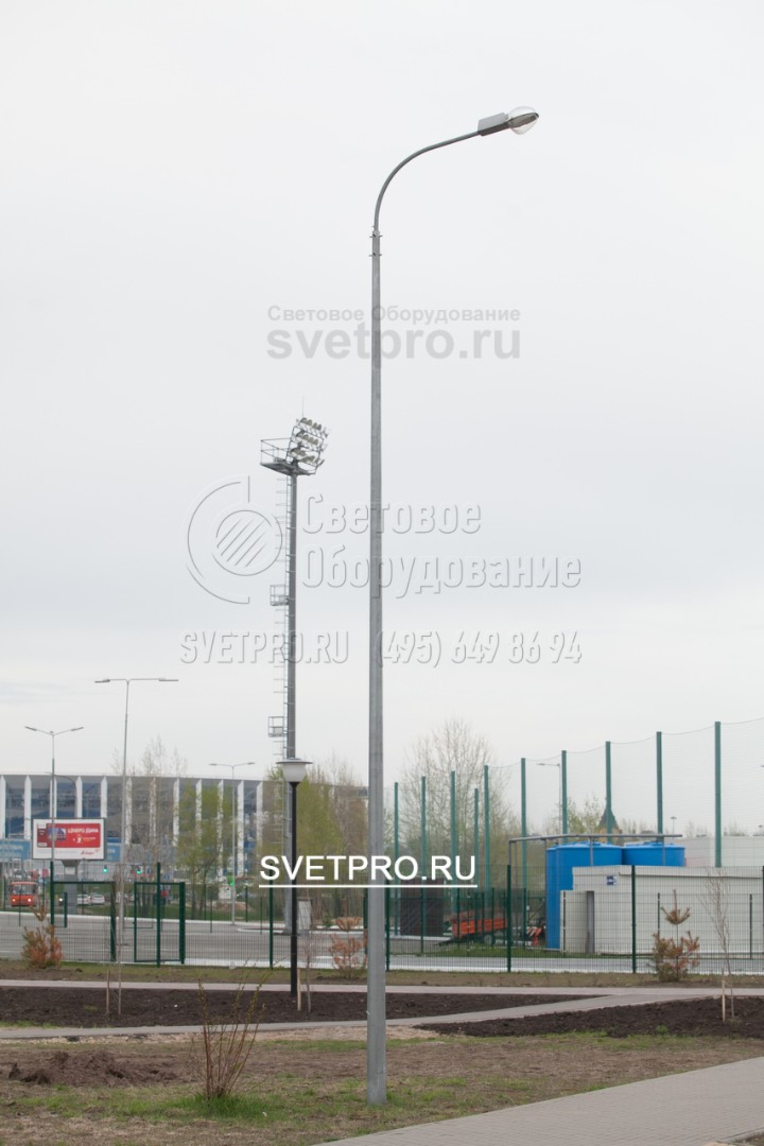

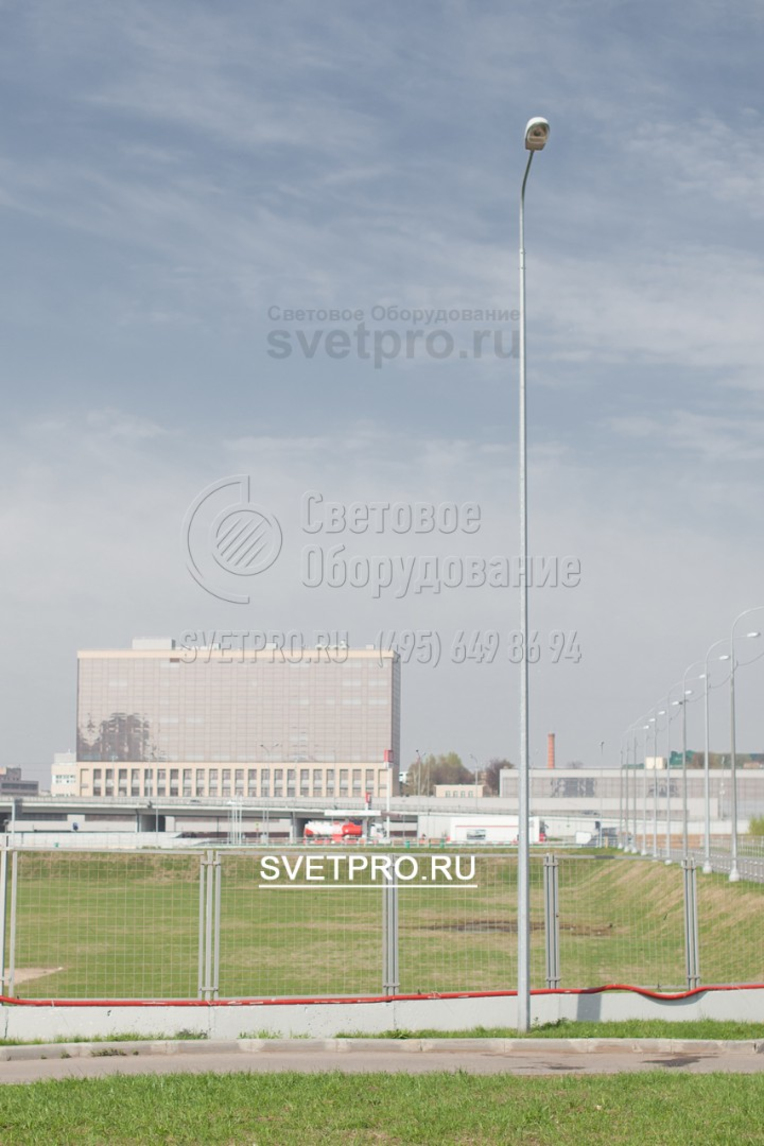

  • В минимальной комплектации на верхушке опоры устанавливается кронштейн с изогнутым рожком, на конце которого крепится фонарь с газоразрядной лампой. Пускорегулирующая аппаратура для ее работы встроена в корпус светильника. 15. В минимальной комплектации на верхушке опоры устанавливается кронштейн с изогнутым рожком, на конце которого крепится фонарь с газоразрядной лампой. Пускорегулирующая аппаратура для ее работы встроена в корпус светильника.

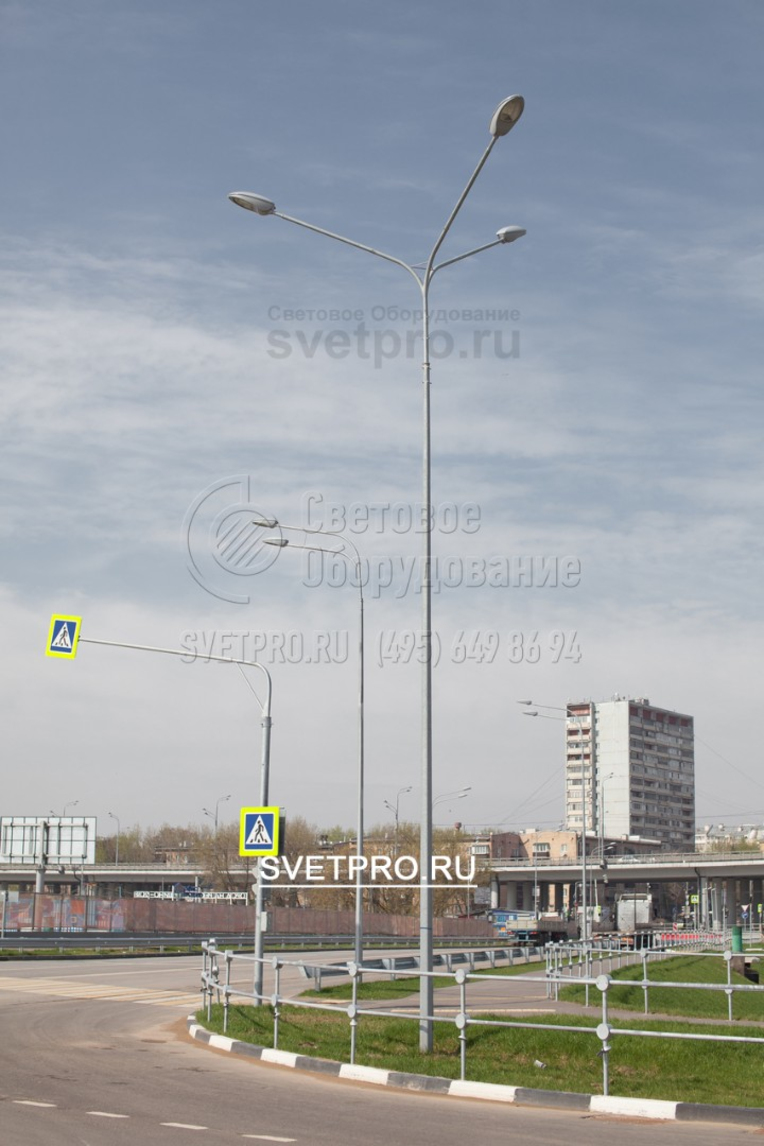

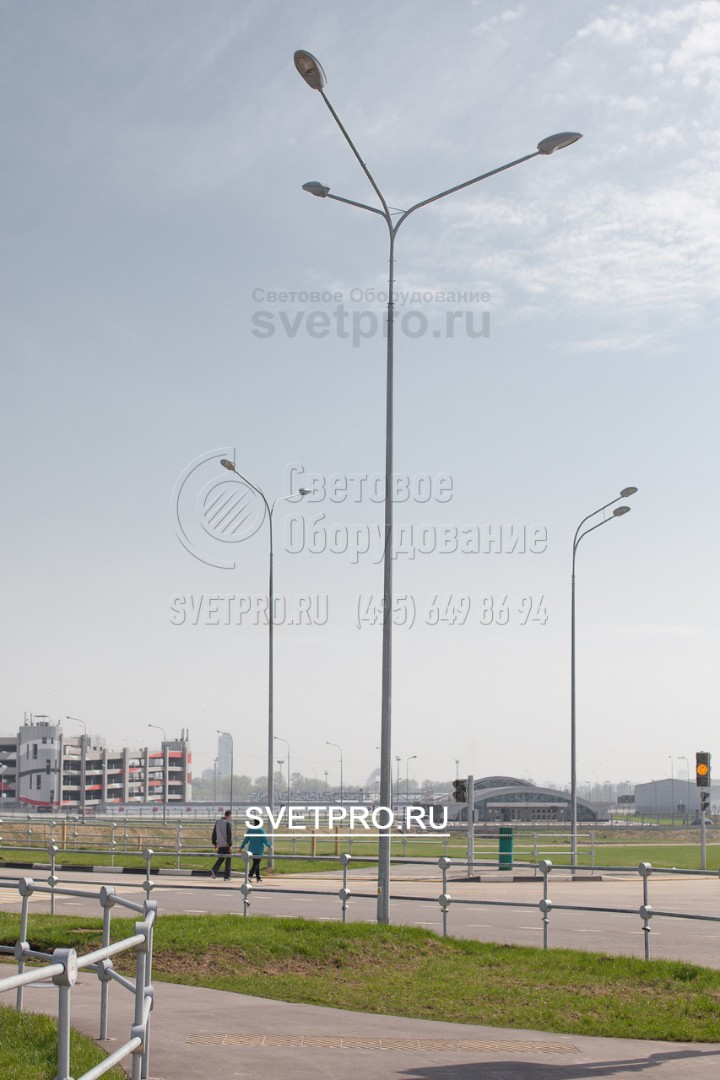

  • Создать заливающий свет с помощью ОГК можно в том случае, если установить на ее верхушку кронштейн с 3 или 4 рожками. Угол между рожками, высоту вертикальной части и длину выноса можно подбирать самостоятельно при заказе изготовления опоры у производителя. 16. Создать заливающий свет с помощью ОГК можно в том случае, если установить на ее верхушку кронштейн с 3 или 4 рожками. Угол между рожками, высоту вертикальной части и длину выноса можно подбирать самостоятельно при заказе изготовления опоры у производителя.
  • Одна опора может ярко осветить отдельный участок проезжей части. Для этого на нее ставится двухрожковый кронштейн, но его рожки направлены в одну сторону и расположены один над другим. Яркость освещения зависит также от характеристик выбранного источника света. 17. Одна опора может ярко осветить отдельный участок проезжей части. Для этого на нее ставится двухрожковый кронштейн, но его рожки направлены в одну сторону и расположены один над другим. Яркость освещения зависит также от характеристик выбранного источника света.

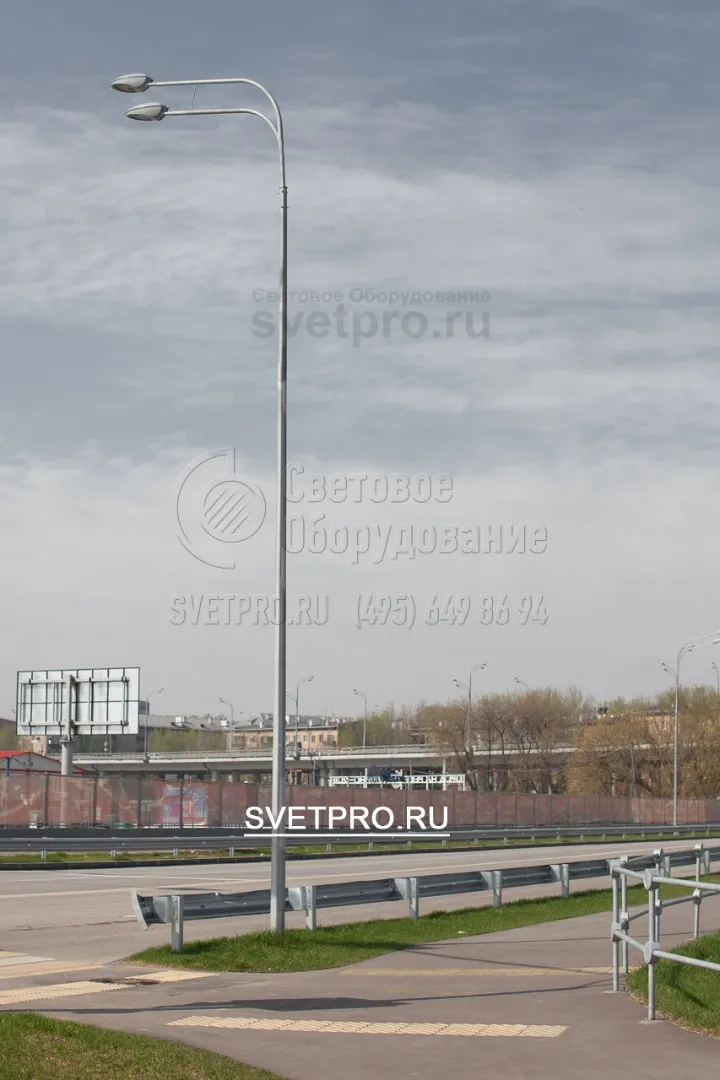

  • Для крепления кронштейна в оголовке используются 2 группы по 4 болта. Они вкручиваются в отверстия на корпусе и упираются в хвостовик. За счет такого способа установки упрощается сборка конструкции на месте. Поврежденный кронштейн можно демонтировать без резки ствола. 18. Для крепления кронштейна в оголовке используются 2 группы по 4 болта. Они вкручиваются в отверстия на корпусе и упираются в хвостовик. За счет такого способа установки упрощается сборка конструкции на месте. Поврежденный кронштейн можно демонтировать без резки ствола.

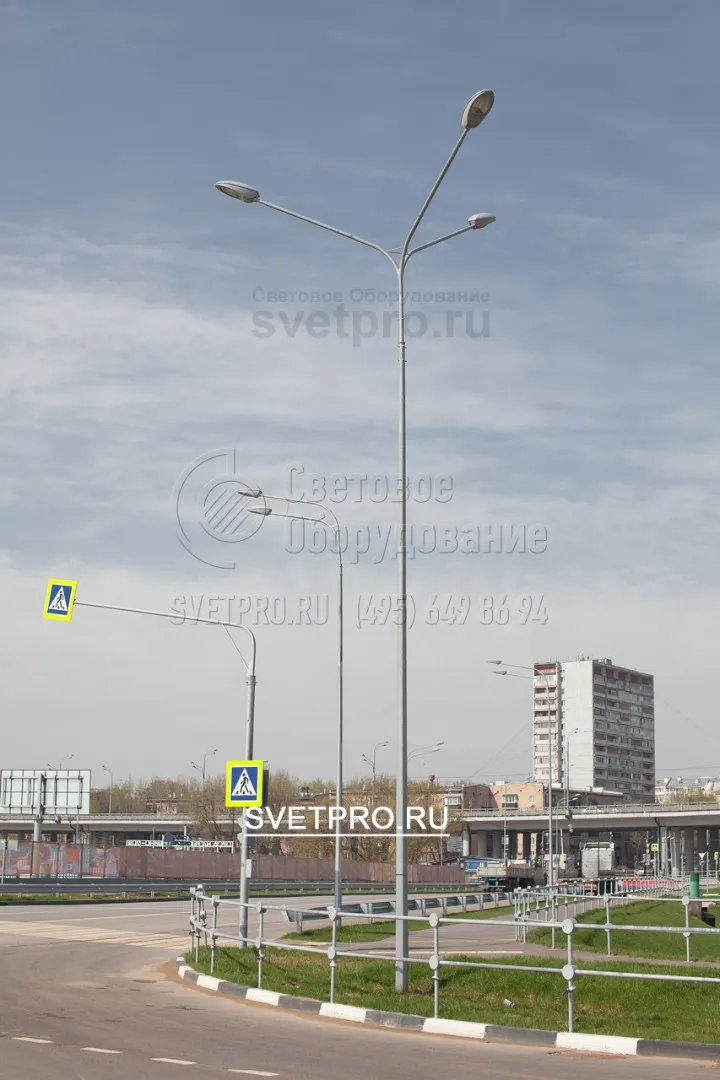

  • На изображении представлены примеры использования опор с разными типами кронштейнов. Если нужно создать заливающее освещение вокруг, используется модель с 3 рожками. А модель с двумя рожками один над другим позволяет ярко осветить определенный участок дороги. 19. На изображении представлены примеры использования опор с разными типами кронштейнов. Если нужно создать заливающее освещение вокруг, используется модель с 3 рожками. А модель с двумя рожками один над другим позволяет ярко осветить определенный участок дороги.

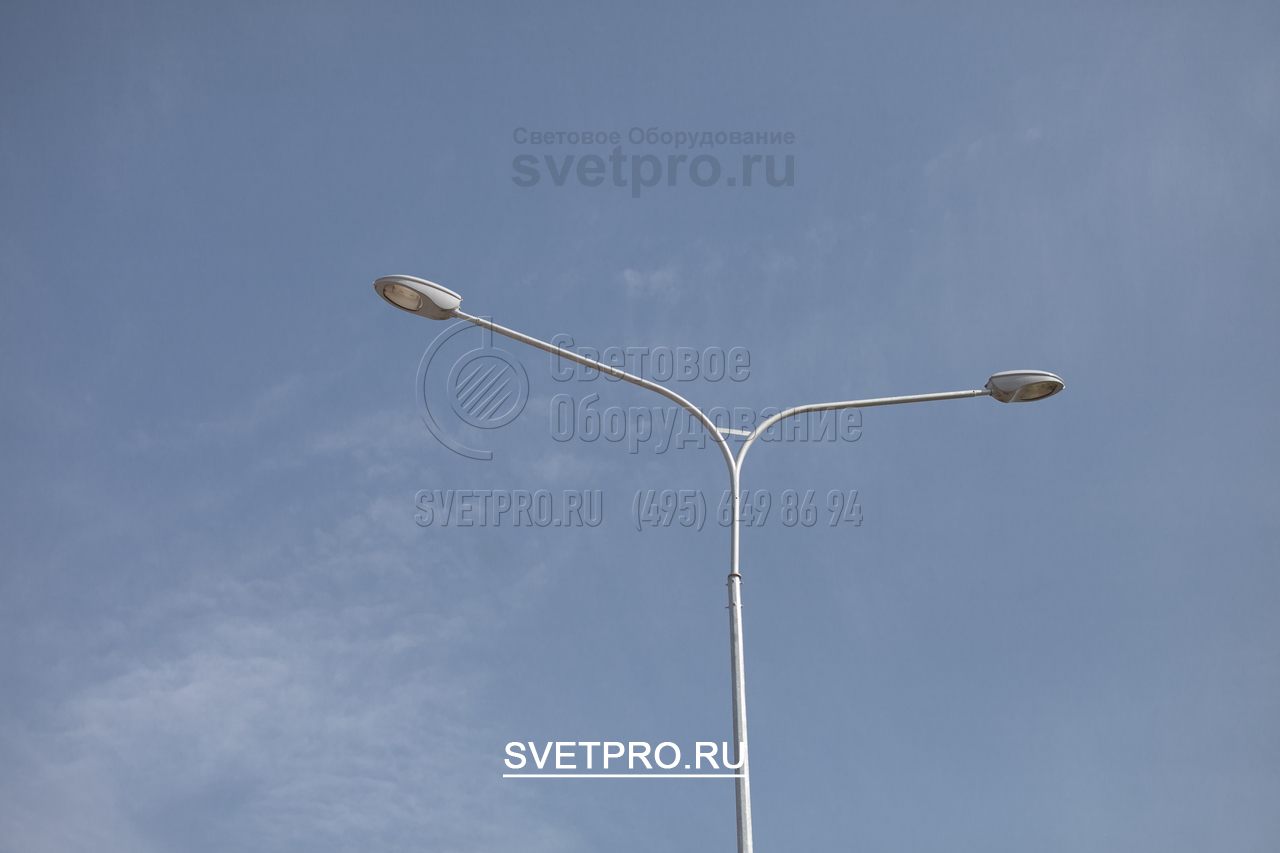

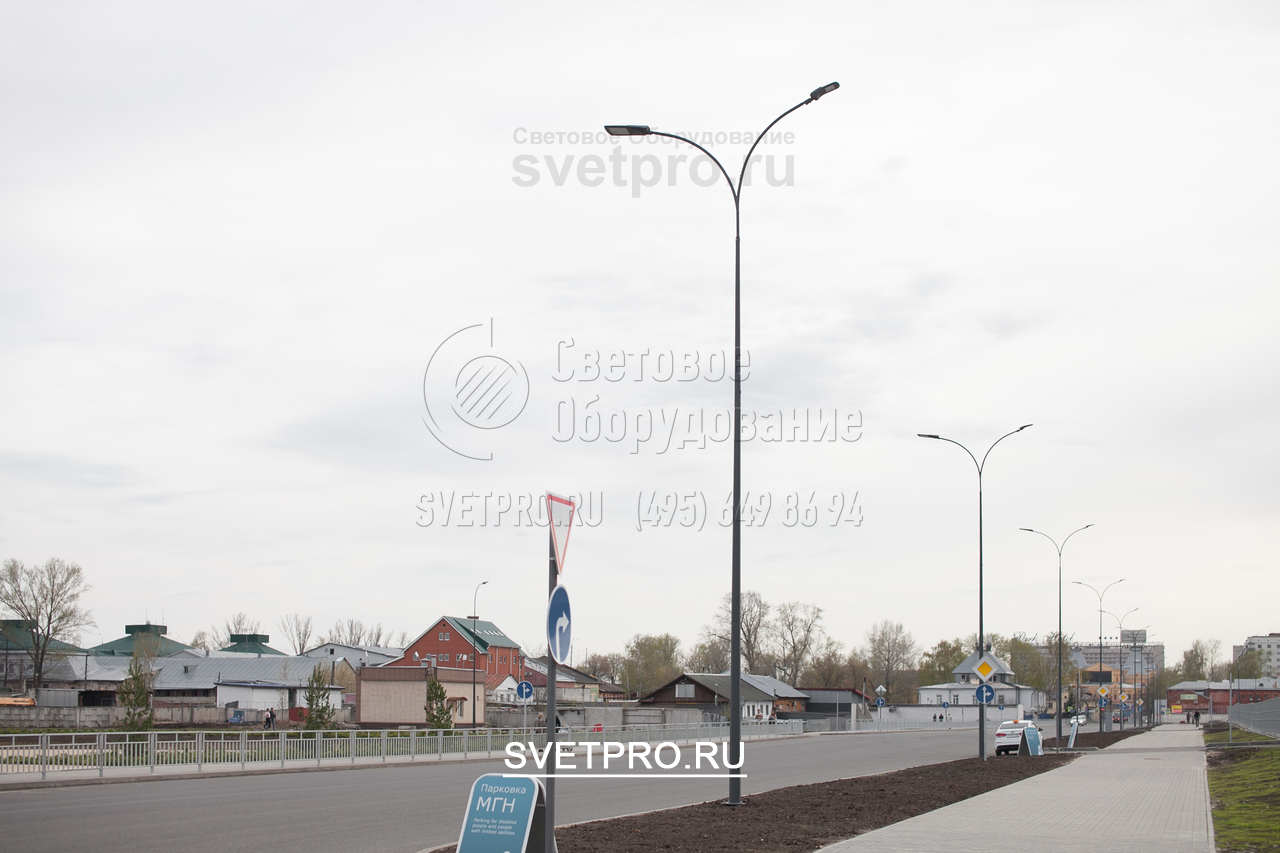

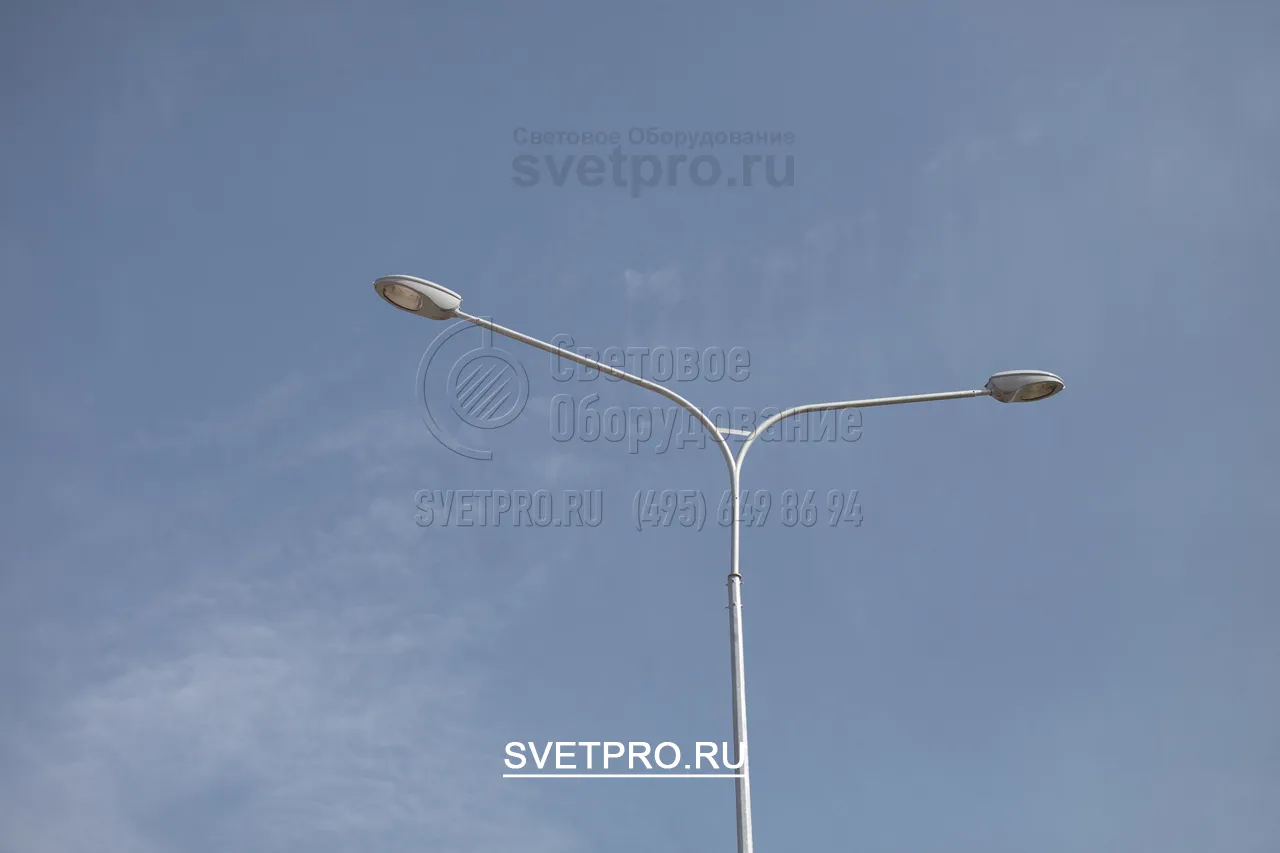

  • На верхушку можно ставить кронштейн с двумя рожками, которые направлены в разные стороны. Такой вариант используется инженерами для освещения двух полос движения автомобильной дороги. Сама опора в этом случае должна стоять на центральной клумбе или разделительной полосе. 20. На верхушку можно ставить кронштейн с двумя рожками, которые направлены в разные стороны. Такой вариант используется инженерами для освещения двух полос движения автомобильной дороги. Сама опора в этом случае должна стоять на центральной клумбе или разделительной полосе.
