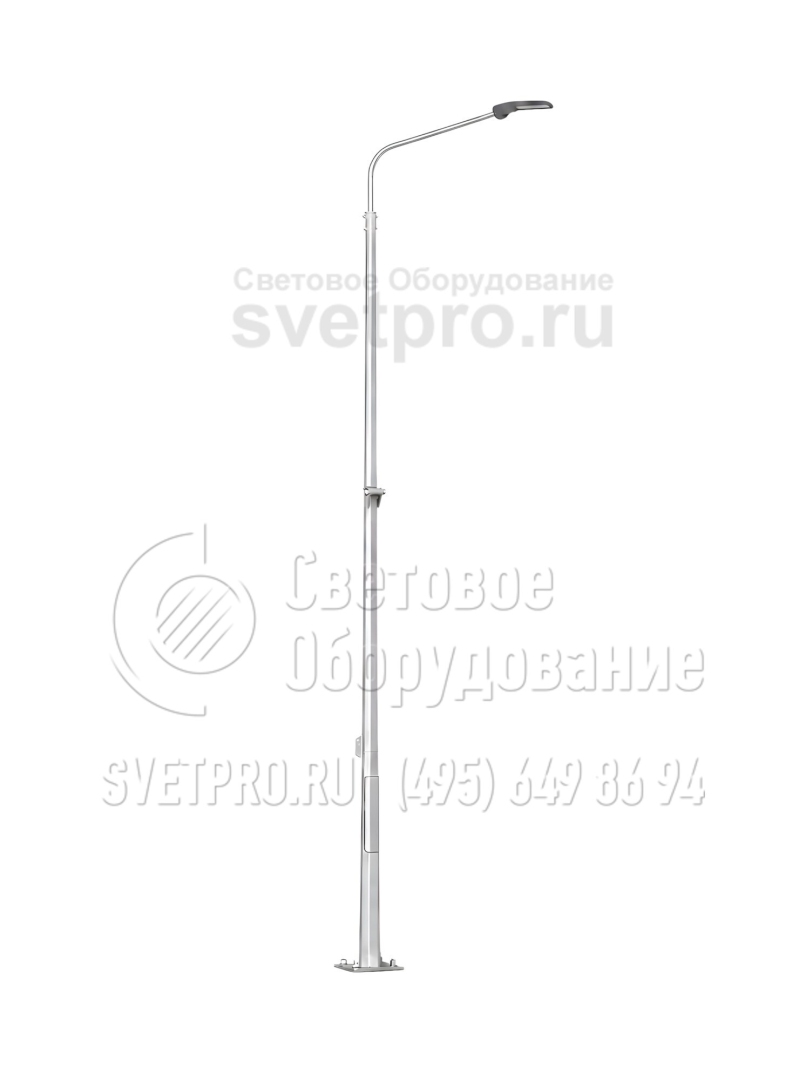

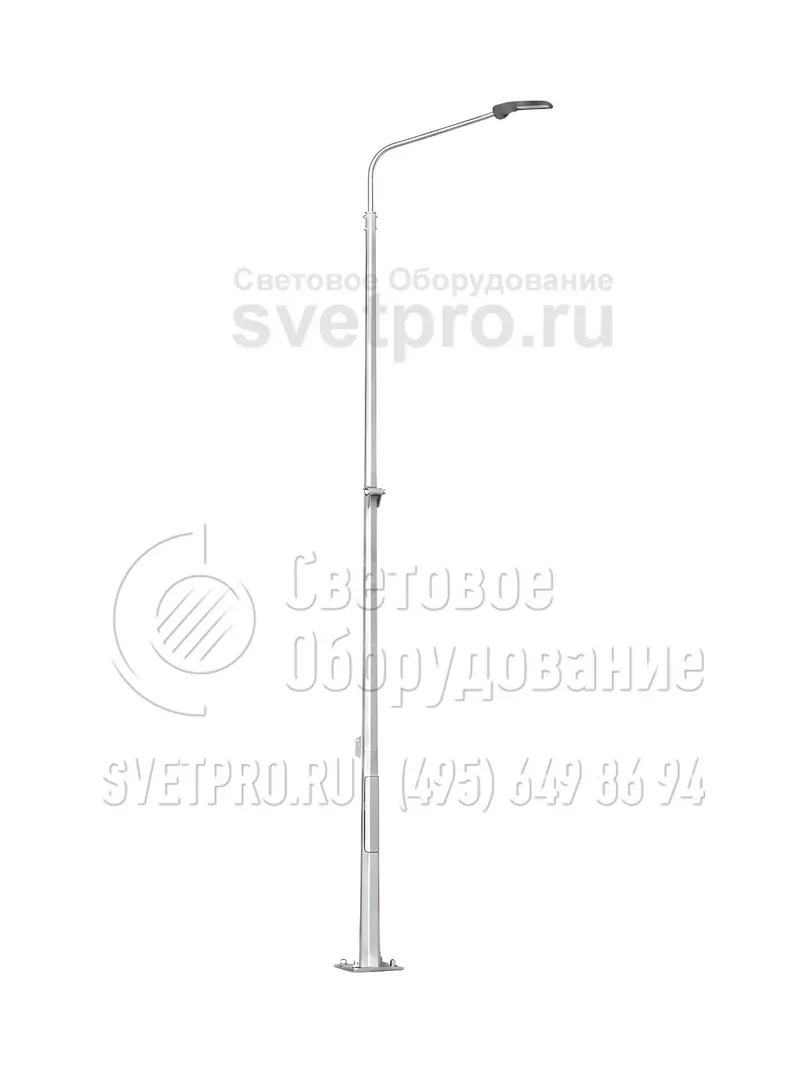

ОГКСл-5 Опоры граненые конические складывающиеся высота 5 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГКСл-5 |
| Количество световых приборов: | 2 |
| Установка: | На фундамент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 300 мм |
| Нижний диаметр: | 136 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 59,1 кг |
| Высота: | 5 м |
| Форма опоры: | Граненая |
| Тип короны: | Складная |
| Подвод кабеля: | Низ |
Хорошая цена*:
12 387
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГКС | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГКСл-5 | 12 387 ₽ | 59,1 | 5 | 60 | 136 | 300 | 200 |
ОПИСАНИЕ
ОГКСл-5 — конструкция складывающегося типа. Она применяется для освещения в местах, где нельзя, слишком сложно или дорого использовать гидроподъемники для обслуживания светильников. Ее устанавливают также на спортивных объектах со слишком хрупким или дорогим покрытием, по которому не могут ездить грузовые автомобили с подъемными вышками.
Складывающиеся опоры имеют двухсегментный ствол с шарниром. Благодаря ему верхний сегмент может наклоняться. Оголовок с кронштейном размещается над уровнем земли, поэтому ремонтировать и обслуживать светильники можно без дополнительных приспособлений.
Установка ОГКСл-5 производится по такой схеме:
- В месте монтажа делается котлован. Чаще всего для этого используются ручные или автоматизированные буры.
- Внутрь котлована помещается трубчатая закладная деталь. Она приобретается отдельно у производителя опор.
- ЗДФ заливается бетонным раствором. Перед заливкой внутрь заводится силовой кабель для подачи энергии.
- После застывания бетона можно монтировать наземную часть. Для этого используются болты с гайками. Соединительный узел остается разъемным.
Заказать ОГКСл с высотой наземной части 5 метров можно в нашей производственной компании. Стандартные модификации имеются на складе, срок изготовления опор по индивидуальному проекту – до 8 недель.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

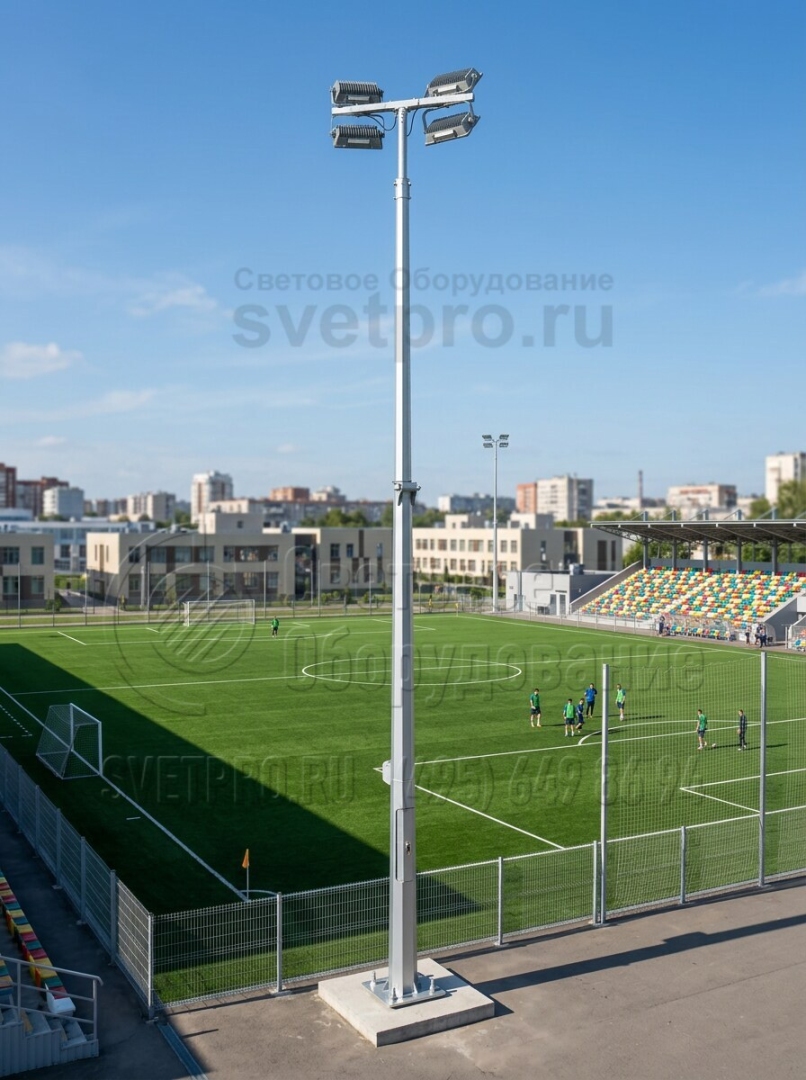

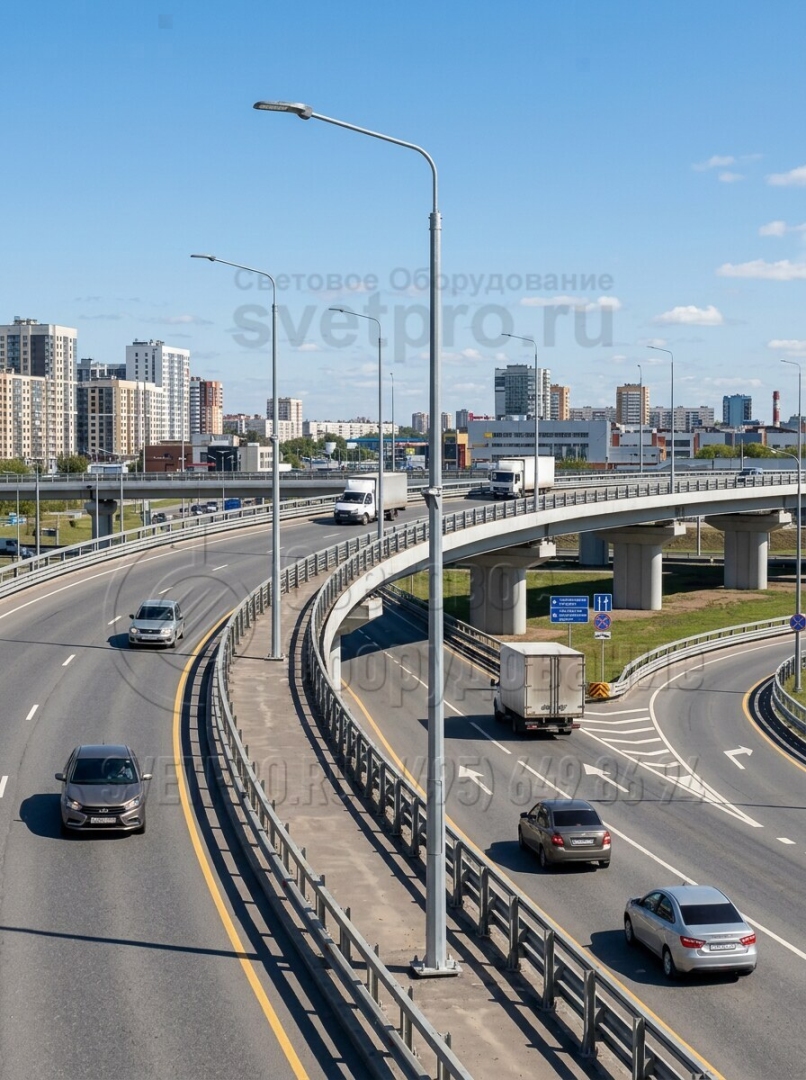

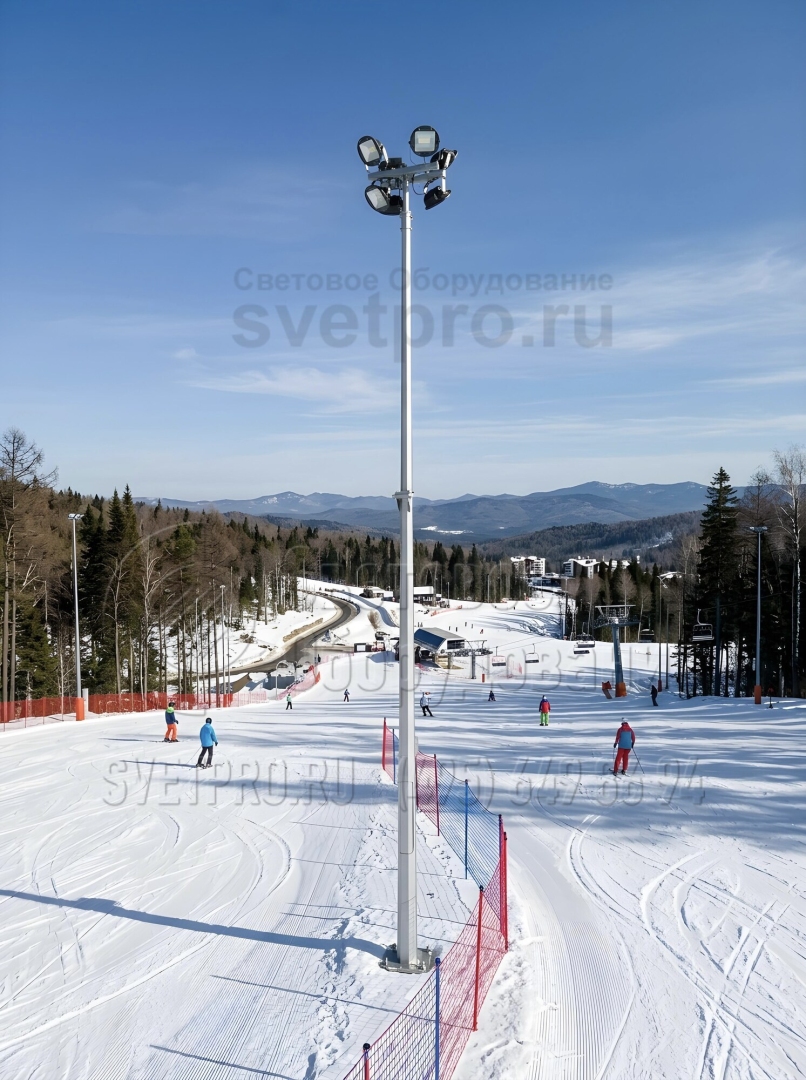

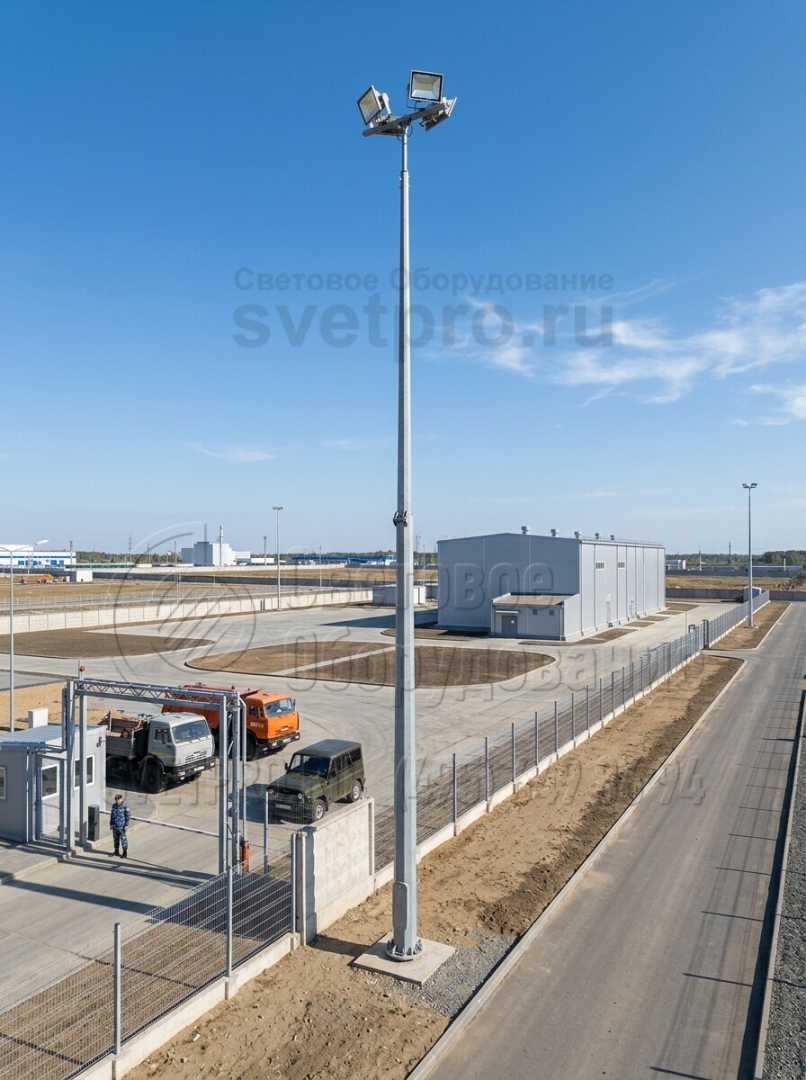

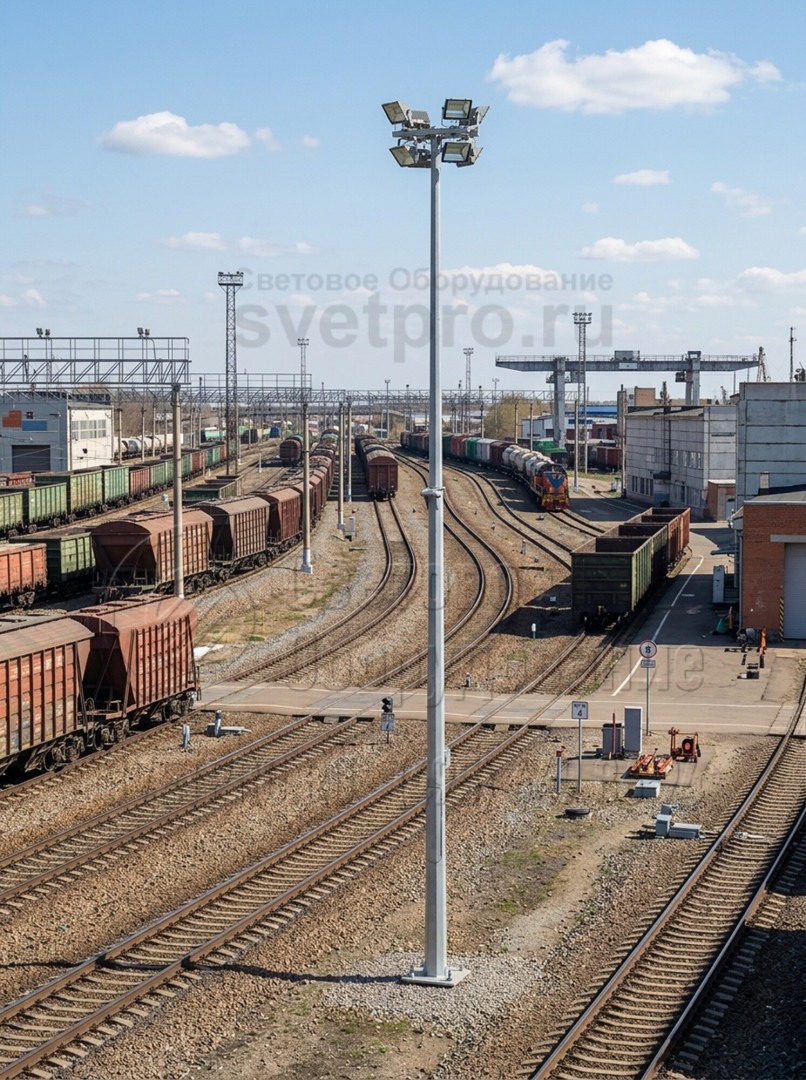

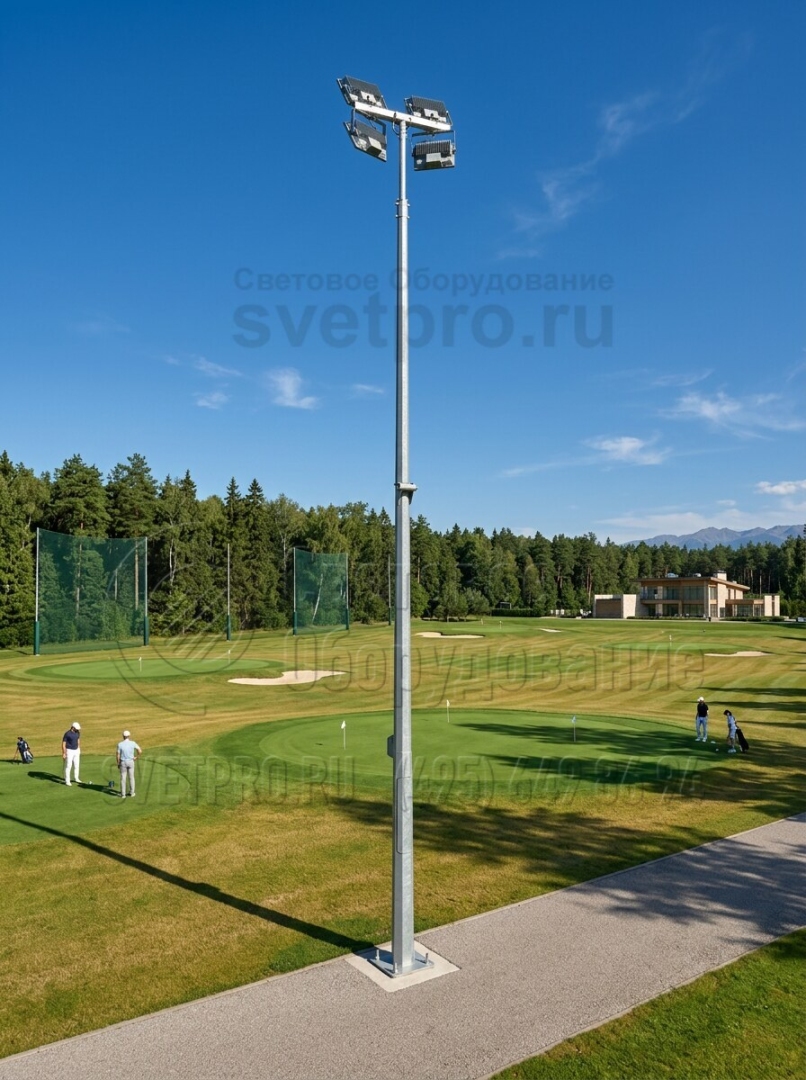

фото с объектов
|
|
