ОГКСл-10 Опоры граненые конические складывающиеся высота 10 метров
Цена*:
54 418
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГКСл-10 — инженерные конструкции, которые относятся к типу легких и предназначены для создания систем освещения в местности со сложным рельефов, в условиях плотной городской застройки, на спортивных объектах.
Эти опоры имеют высоту 10 метров. Однако для их обслуживания не используются гидроподъемники. Ствол сконструирован таким образом, чтобы можно было наклонять верхний сегмент с помощью троса за счет противовеса. В результате оголовок размещается над уровнем земли. Электрик может ремонтировать или заменять светильники без дополнительных приспособлений и техники.
Количество светильников и их разновидности зависят от выбранного кронштейна. В стандартной конструкции применяются кронштейны с хвостовиками и ограничительными шайбами. Возможны такие варианты:
- Кронштейны под консольные светильники или прожекторы направленного света.
- Конструкции с разной высотой и длиной выноса, размером горизонтальной детали.
- Изделия под различное количество световых приборов (от 1 до 4 и более).
Кронштейны делаются из углеродистой стали и цинкуются для защиты от коррозии. Поэтому срок их службы сопоставим со временем эксплуатации самой опоры. Все провода проложены внутри ствола и полой детали кронштейна. Поэтому не видны снаружи.
Для оформления заказа и получения консультаций по выбору инженерных конструкций обращайтесь к нашим сотрудникам удобным для вас способом.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

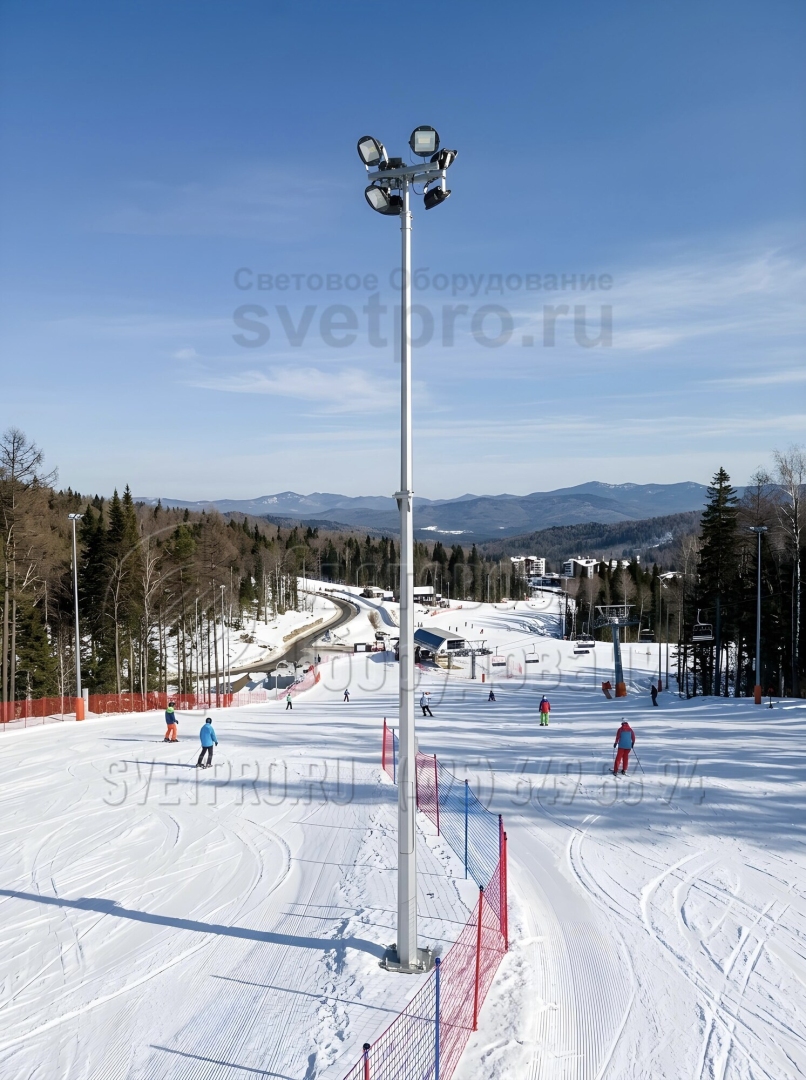

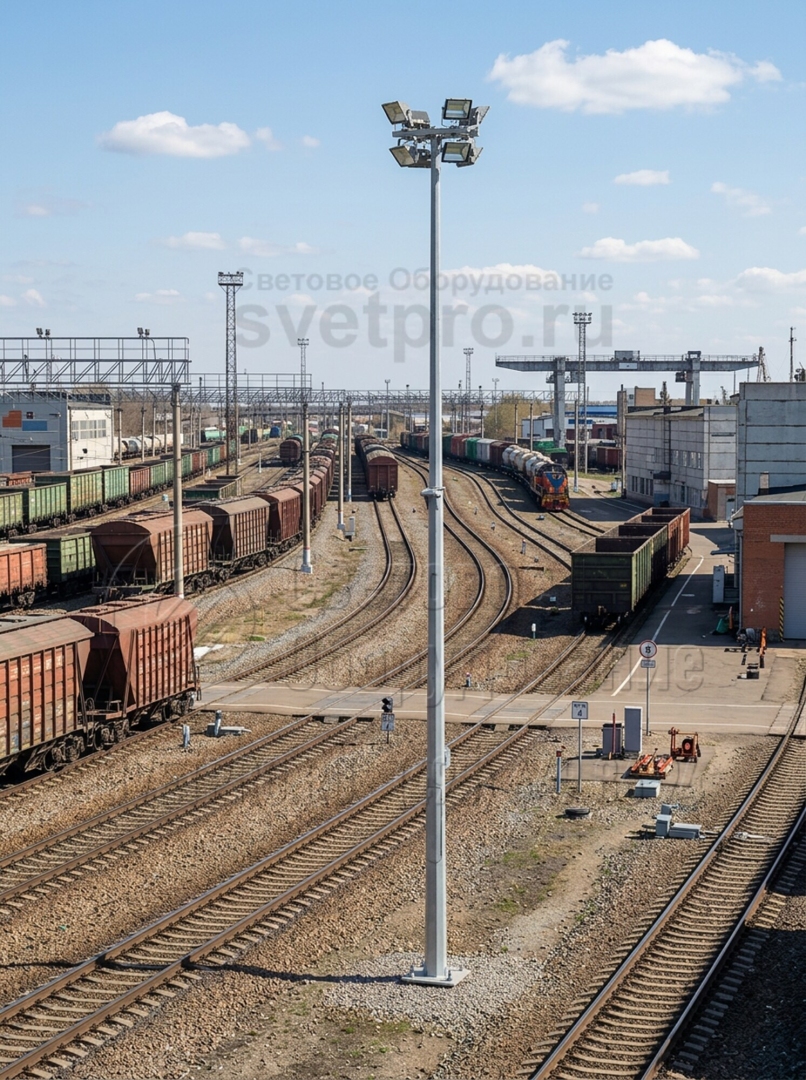

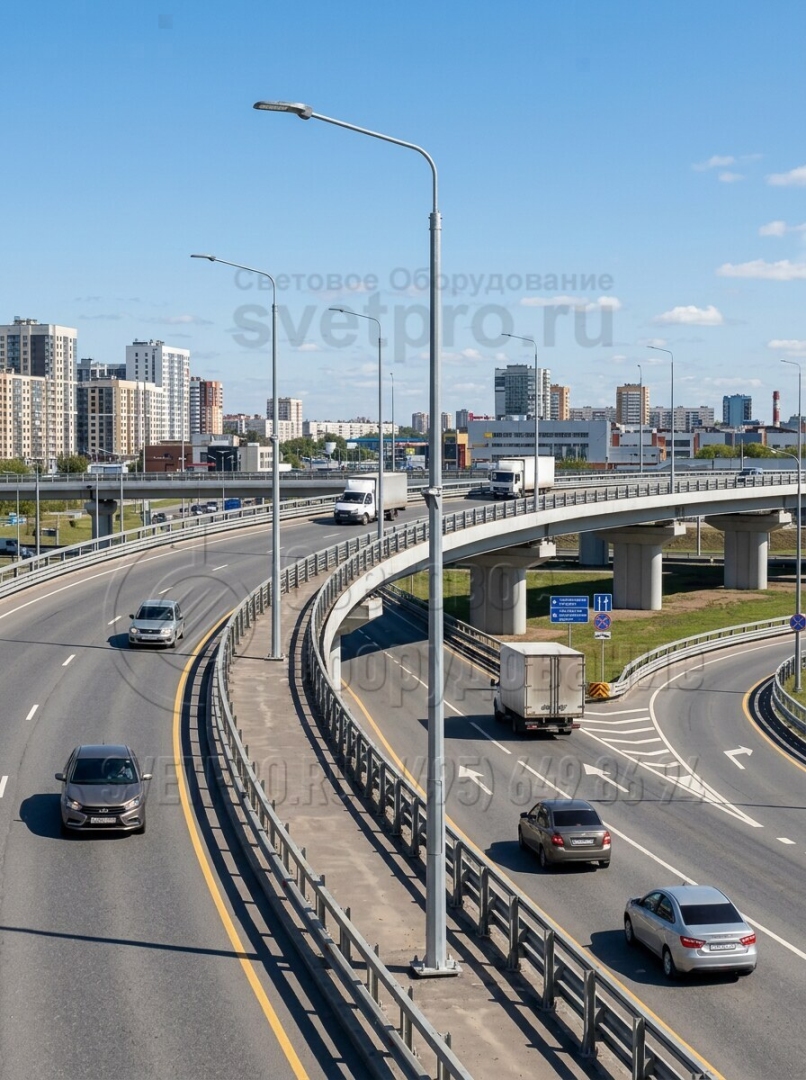

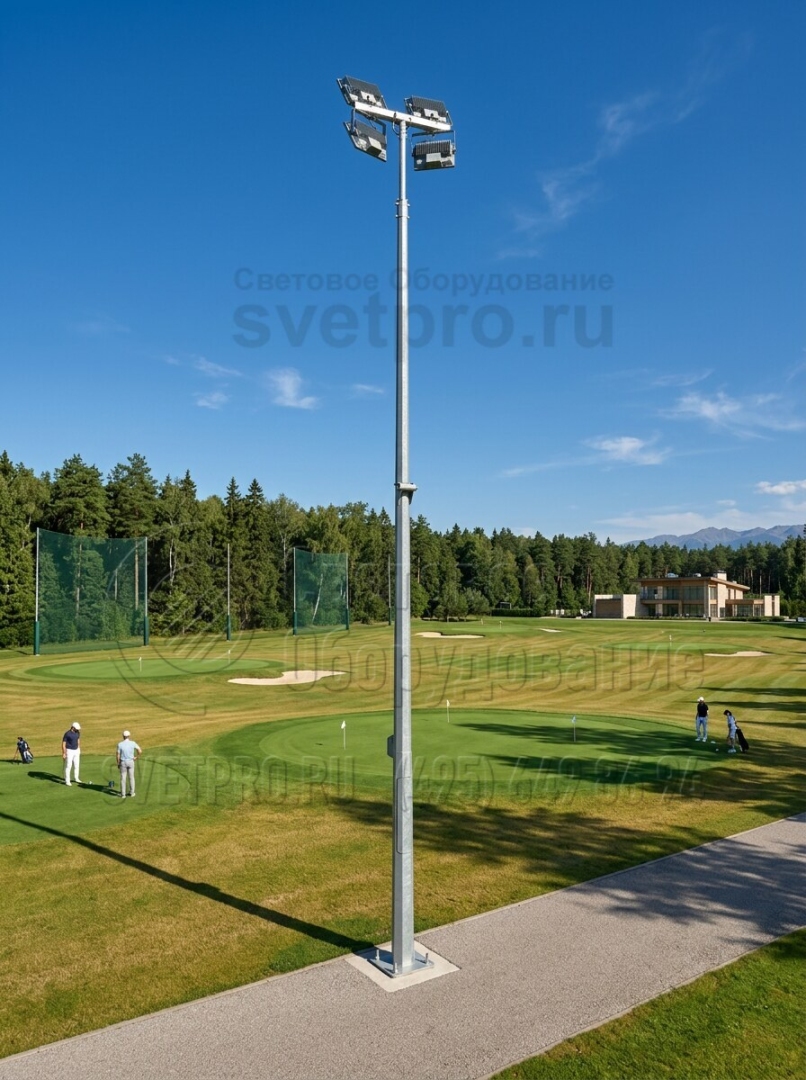

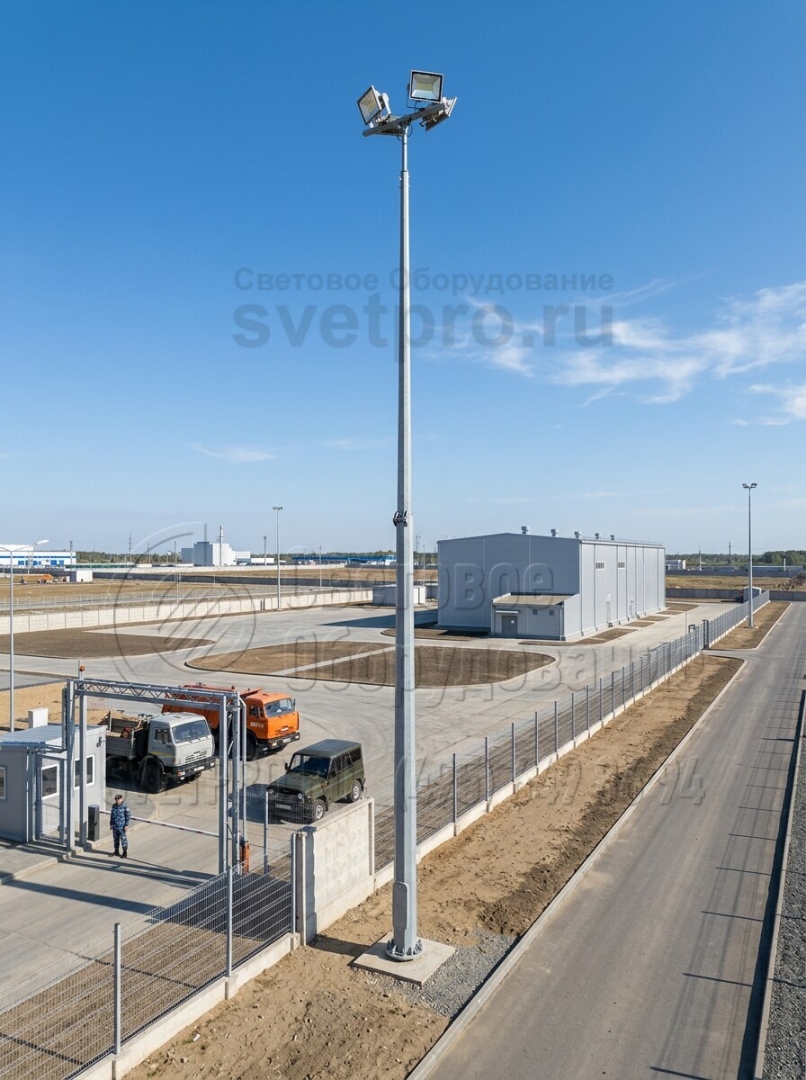

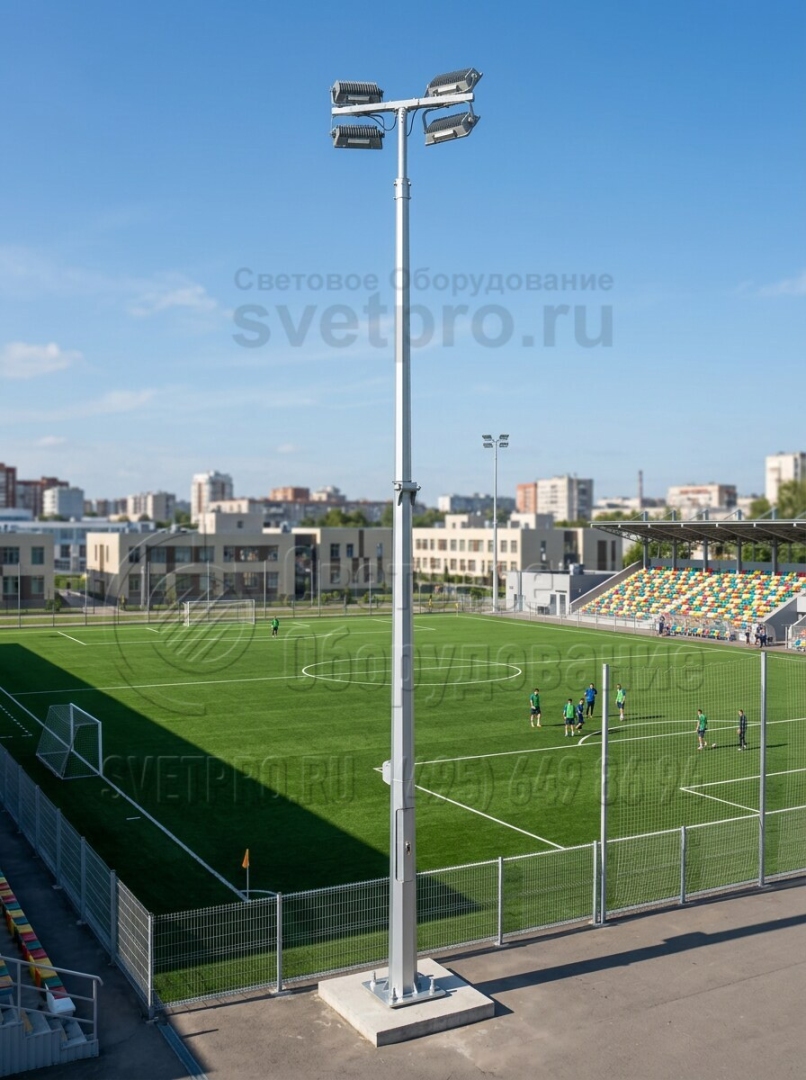

фото с объектов
|
|
|

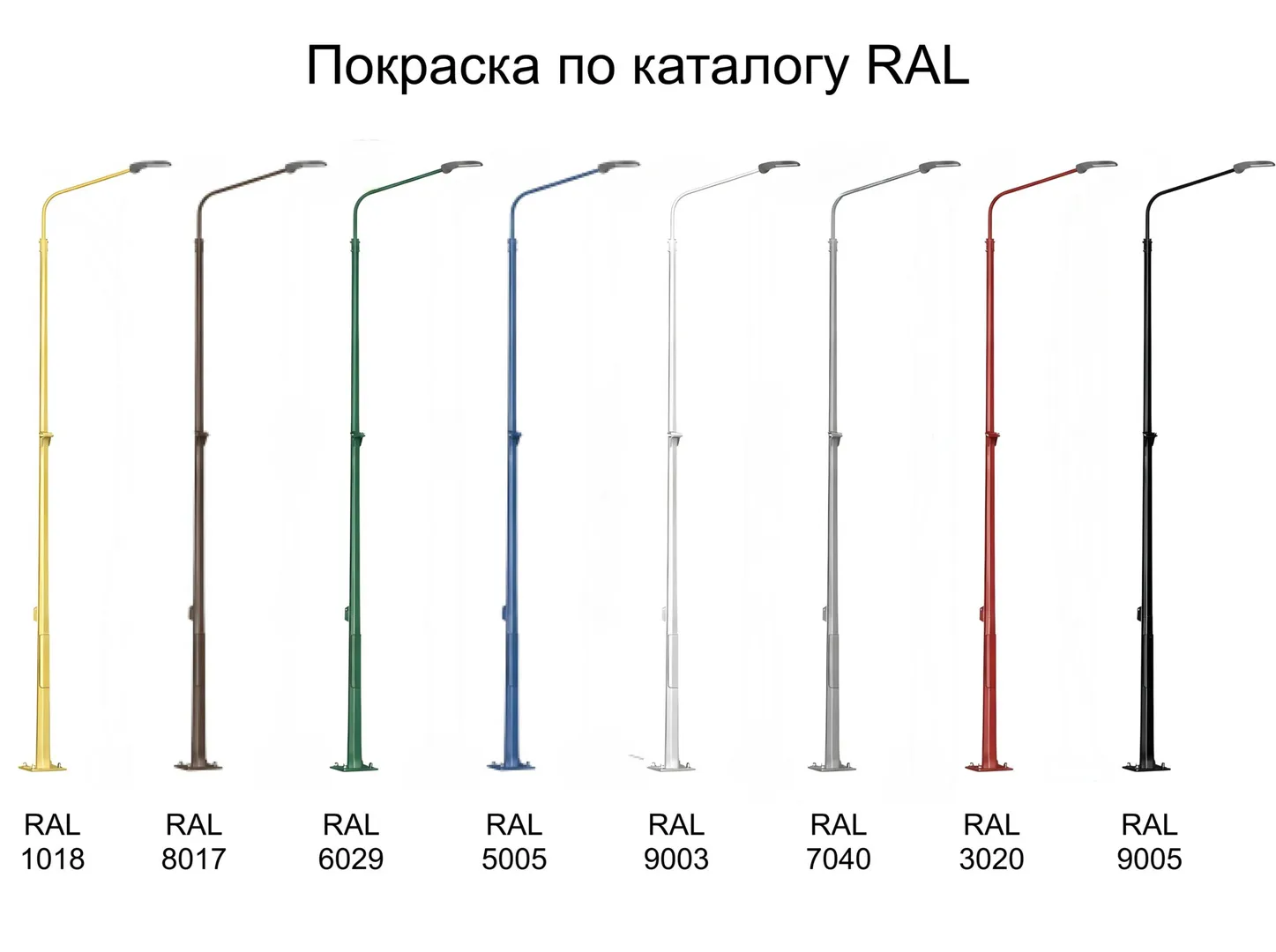

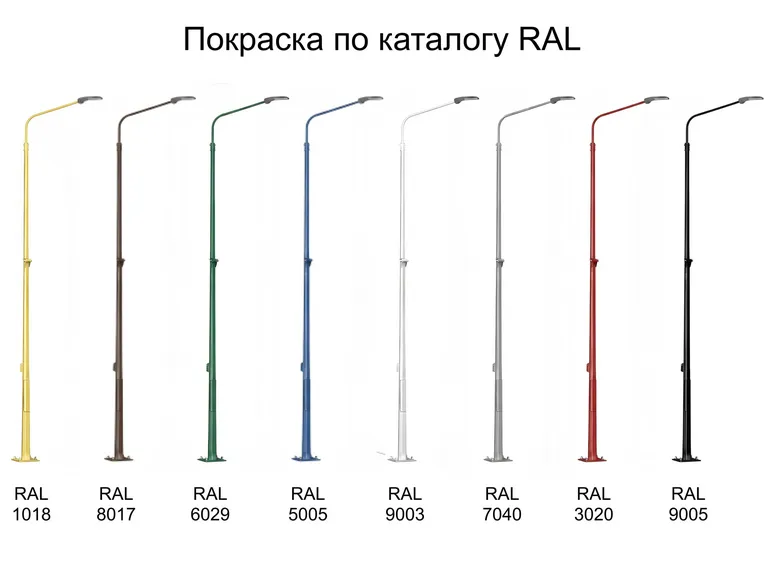

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ОГКСл-10 |
| Количество световых приборов: | 2 |
| Установка: | На фундамент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 400 мм |
| Нижний диаметр: | 166 мм |
| Верхний диаметр: | 68 мм |
| Вес: | 185 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Тип короны: | Складная |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГКС | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГКСл-10 | 54 418 ₽ | 185 | 10 | 68 | 166 | 400 | 300 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -
7.
