ОГКСл-9 Опоры граненые конические складывающиеся высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГКСл-9 |
| Количество световых приборов: | 2 |
| Установка: | На фундамент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 400 мм |
| Нижний диаметр: | 166 мм |
| Верхний диаметр: | 68 мм |
| Вес: | 150 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Тип короны: | Складная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|
| ОГКС | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
| ОГКСл-9 | 150 | 9 | 68 | 166 | 400 | 300 |
ОПИСАНИЕ
ОГКСл-9 — популярные складывающиеся опоры высотой 9 метров. Размещение светильников на большой высоте дает возможность освещать большую площадку с помощью приборов заливающего или направленного освещения. Но при этом обслуживать световое оборудование на верхушке можно без вышек-гидроподъемников.
Для выполнения регламентных или ремонтных работ достаточно наклонить конструкцию. Ствол состоит из двух сегментов, соединенных шарниром. В рабочем состоянии верхняя часть зафиксирована вертикально с помощью замка на хвостовике. Перед обслуживанием электрик размыкает замок, привязывает трос и с помощью него наклоняет верхний сегмент.

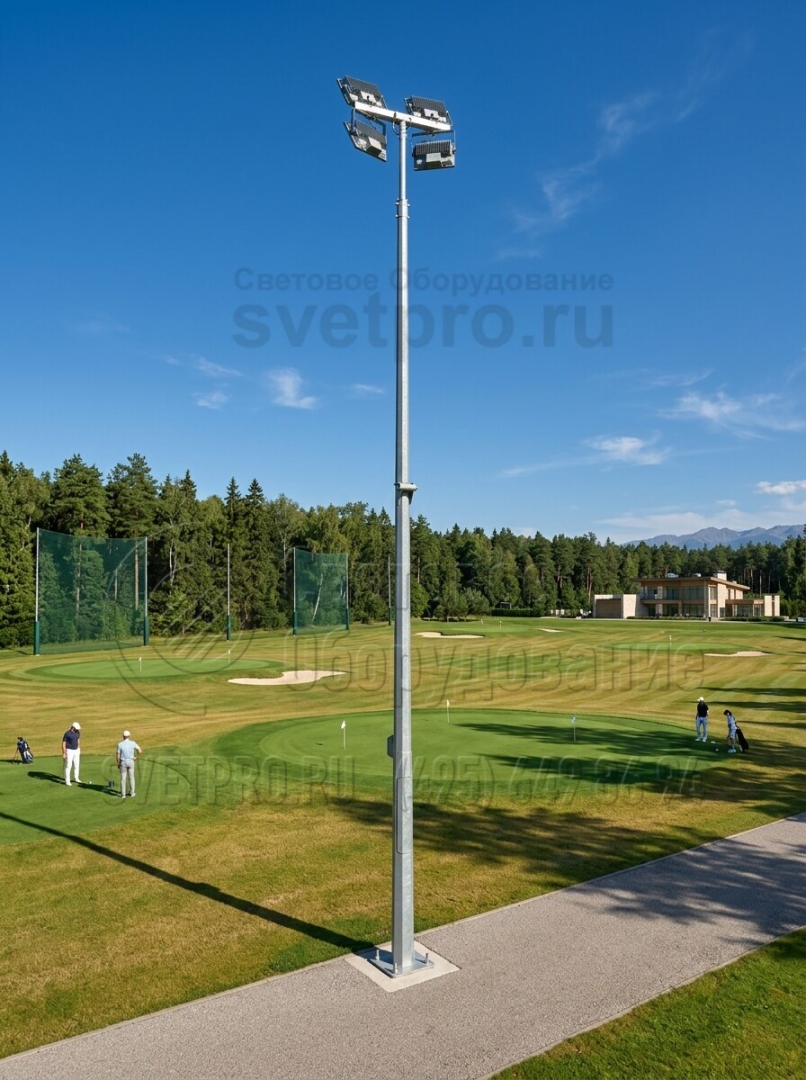

Оголовок ствола имеет унифицированную конструкцию. Поэтому в него можно вставлять разные кронштейны, имеющие хвостовик и ограничительную шайбу. За счет этого можно варьировать число световых приборов в верхней части и их типы. Например, создать направленное освещение теннисного корта или грина на гольф-поле.
Монтаж кронштейна производится по такой схеме:
- Провода для подачи электроэнергии пропускаются через полую деталь кронштейна
- Хвостовик кронштейна опускается в отверстие на стволе
- Конструкция фиксируется с помощью болтов, которые входят в комплект поставки
- На кронштейн устанавливается светильник или прожектор выбранного типа.
Вам нужны опоры этого типа и услуги по их монтажу? Обращайтесь в нашу компанию.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

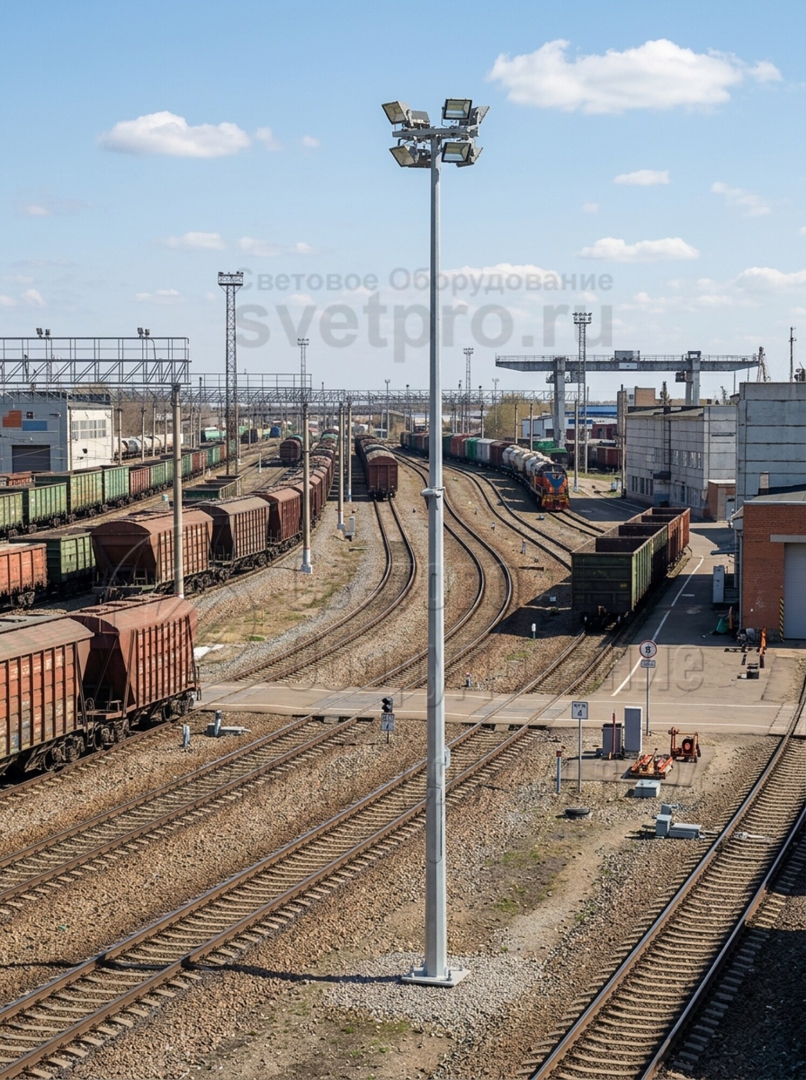

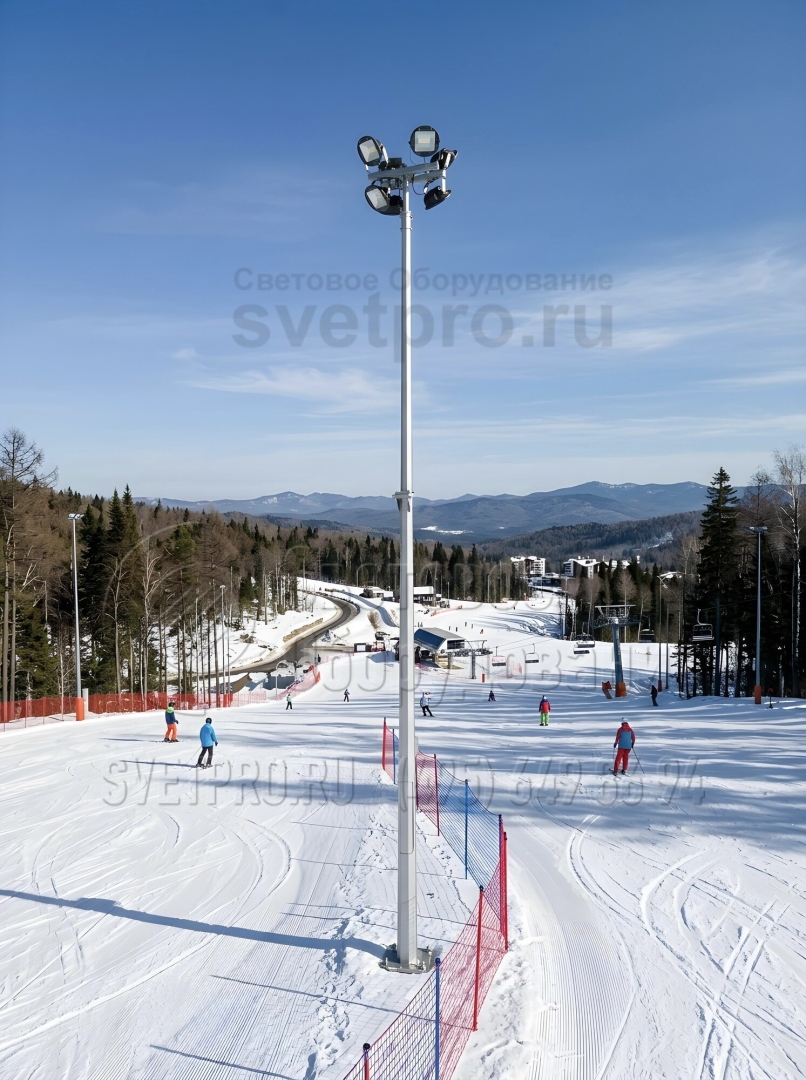

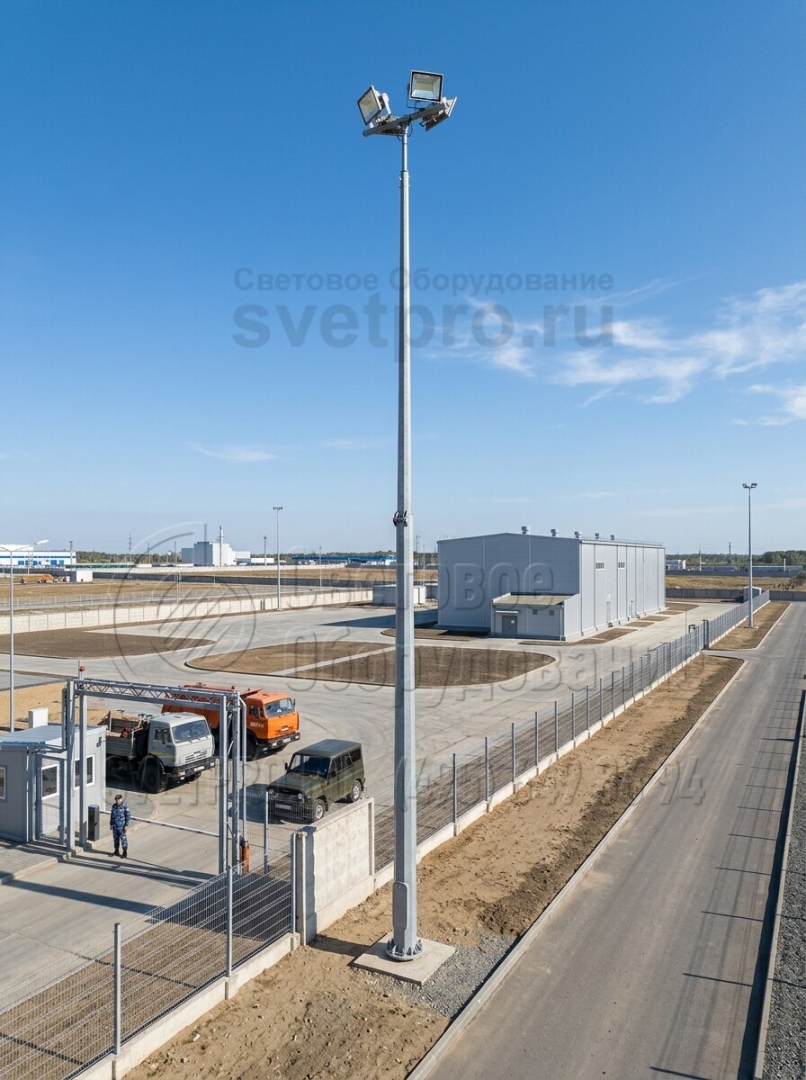

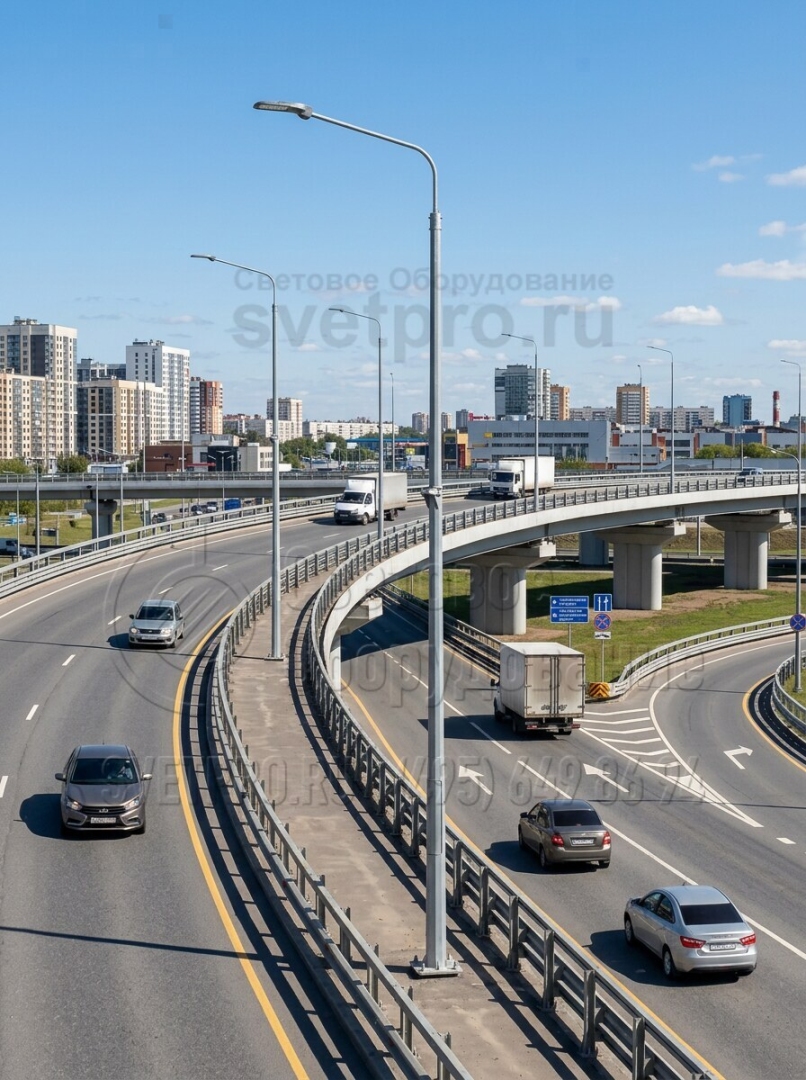

фото с объектов
|
|
