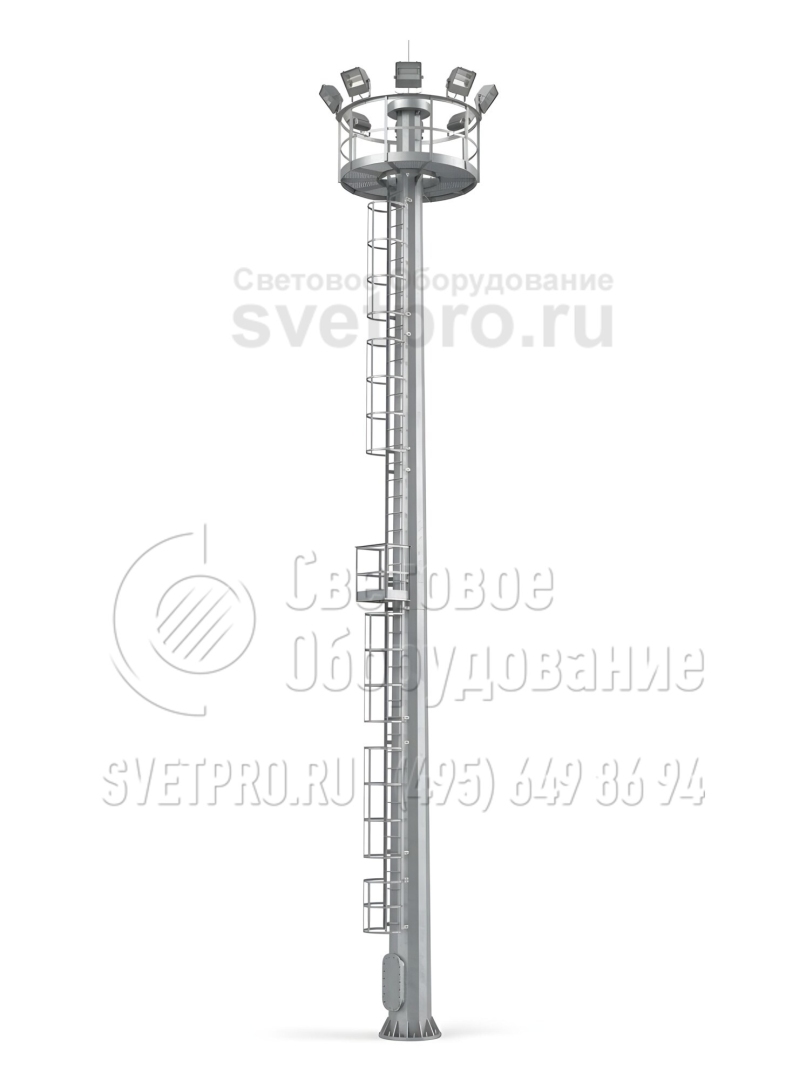

ВМОН-50 Высокомачтовые граненые опоры со стационарной короной высота 50 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВМОН-50 |
| Количество секций: | 2-4 |
| Количество световых приборов: | до 60 |
| Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 1500 мм |
| Нижний диаметр: | 1250 мм |
| Вес: | 8785 кг |
| Высота: | 50 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
|---|---|---|---|---|---|---|---|---|
| ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
| ВМОН-50 | ВМОН-50 | 8785 | 50 | 1250 | 1500 | 1370 |
ОПИСАНИЕ

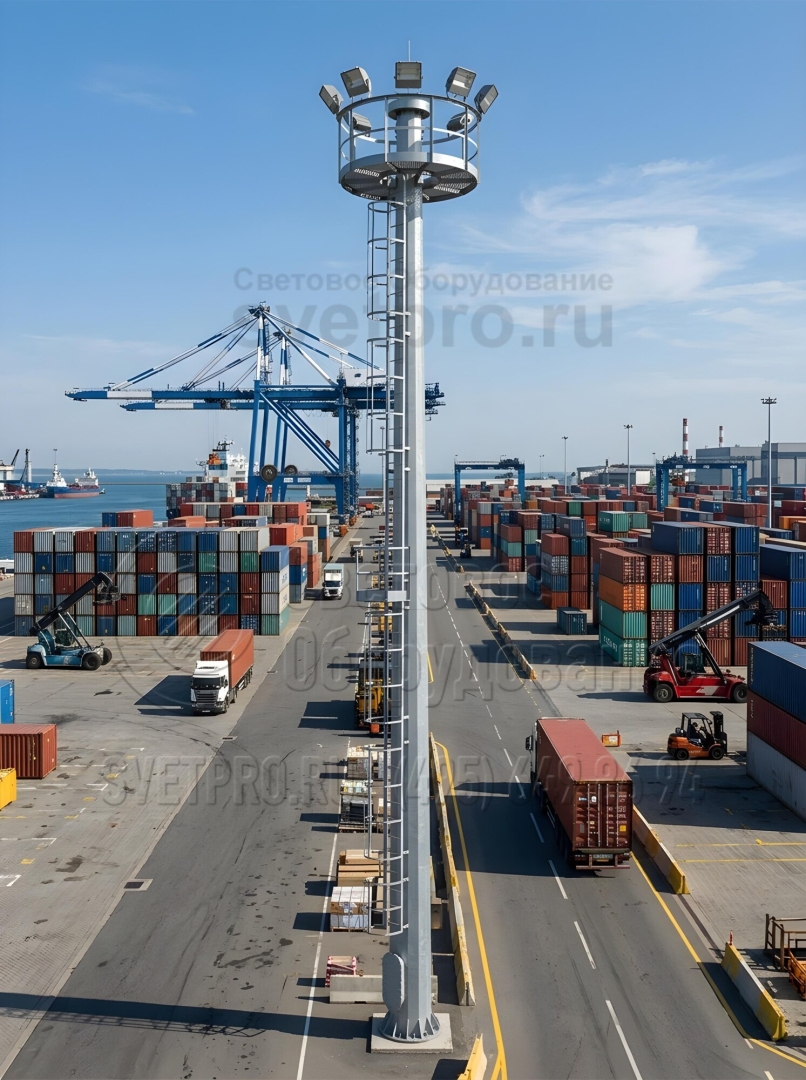

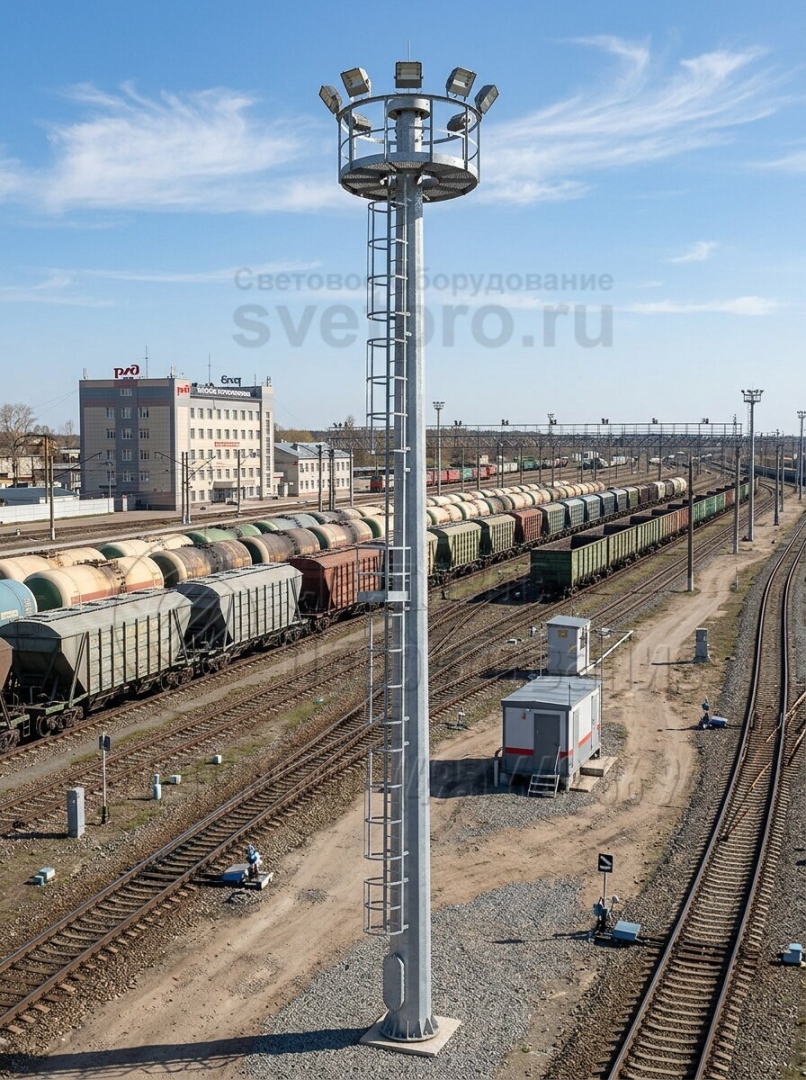

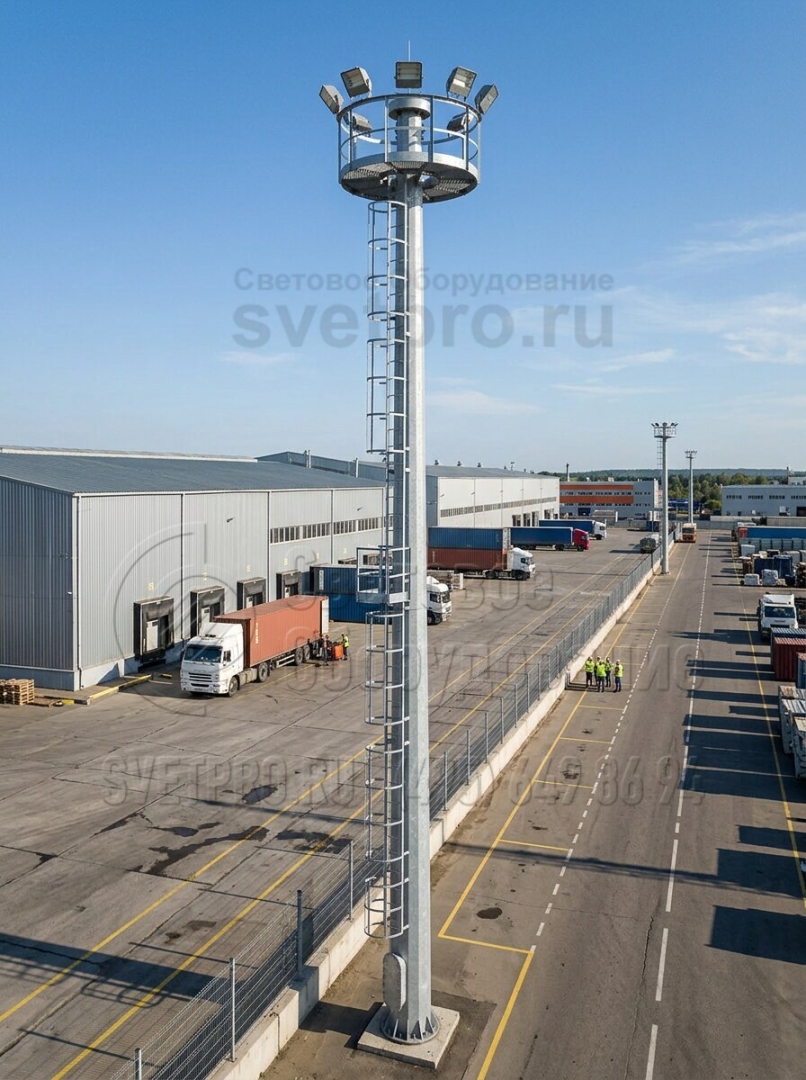

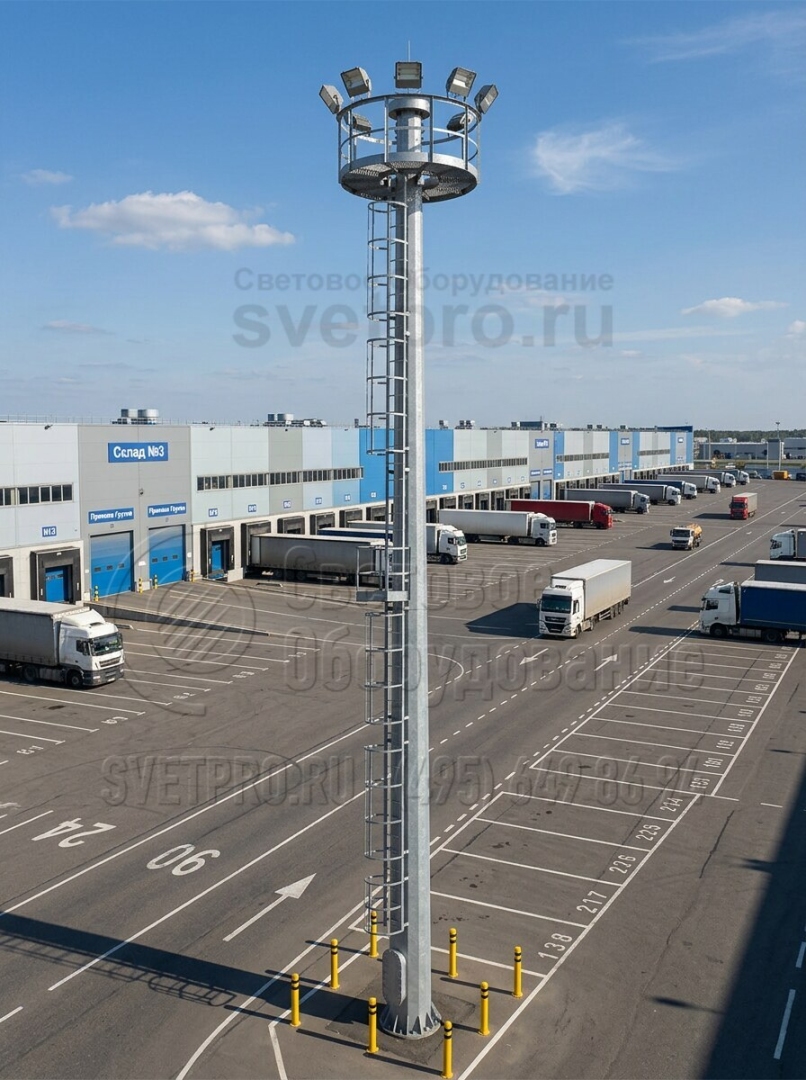

Прожекторные опоры ВМОН-50 высотой 50 м оборудуются неподвижной короной в верхней части, на которой располагается необходимое количество прожекторов. Установки позволяют осветить большие по площади открытые площадки, что определяет места их расположения: в аэропортах, на промышленных территориях, автомагистралях, стадионах.

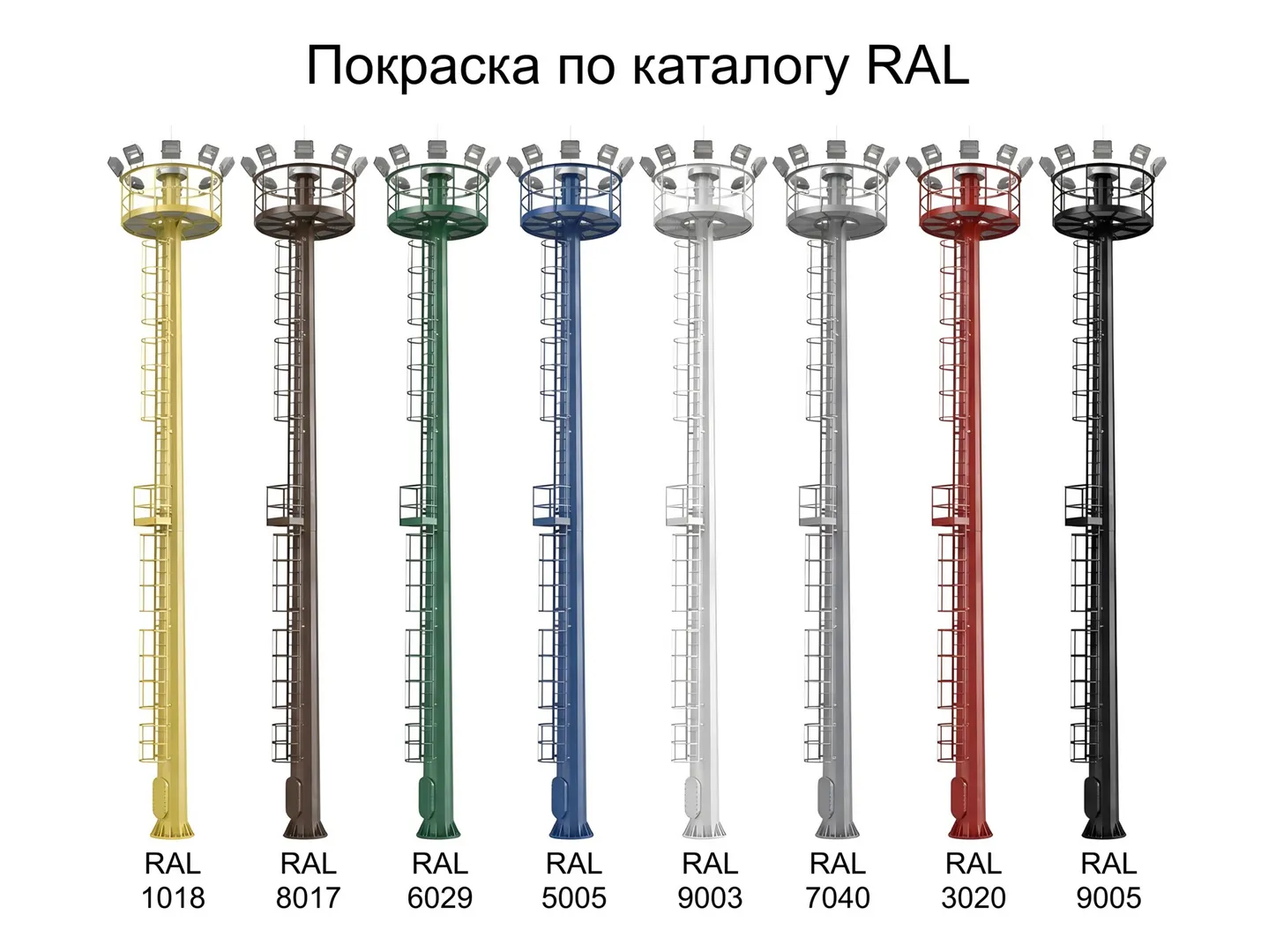

Опора имеет несколько секций, в верхней части находится фланец, на который крепится площадка со светотехникой. Мачты изготавливаются из стального металлопроката, поверхность изделия подвергается горячему цинкованию. Образующийся на поверхности слой цинка защищает изделие от внешнего воздействия погодных явлений и коррозии, что позволяет устанавливать мачты в районах с влажным климатом. Дополнительно поверхность опоры может покрываться лакокраской.

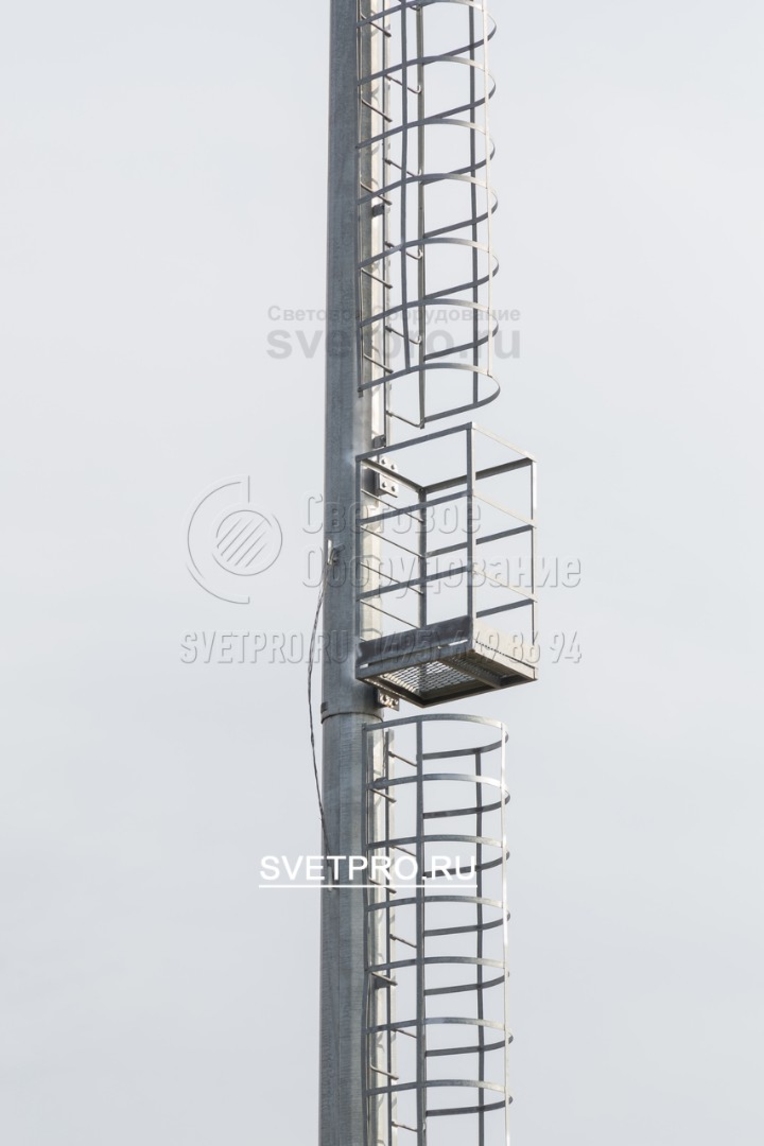

Опоры ВМОН-50 могут изготавливаться с лестницами, площадками и защитными ограждениями, позволяющими обслуживать светотехнику без использования спецприспособлений. Монтаж опор выполняется на закладной бетонный фундамент.
ТЕХНИЧЕСКИЕ ДЕТАЛИ
фото с объектов
|
|
Фотогалерея
-

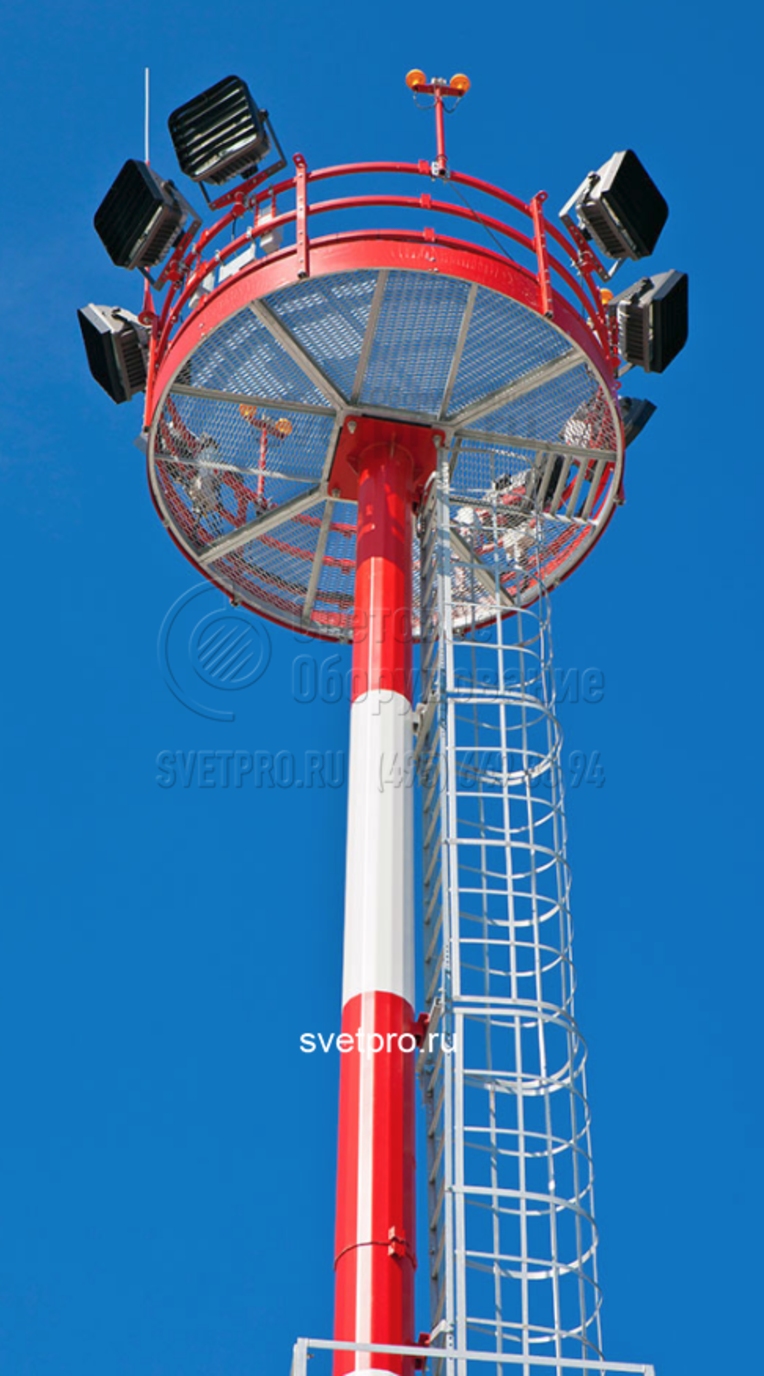

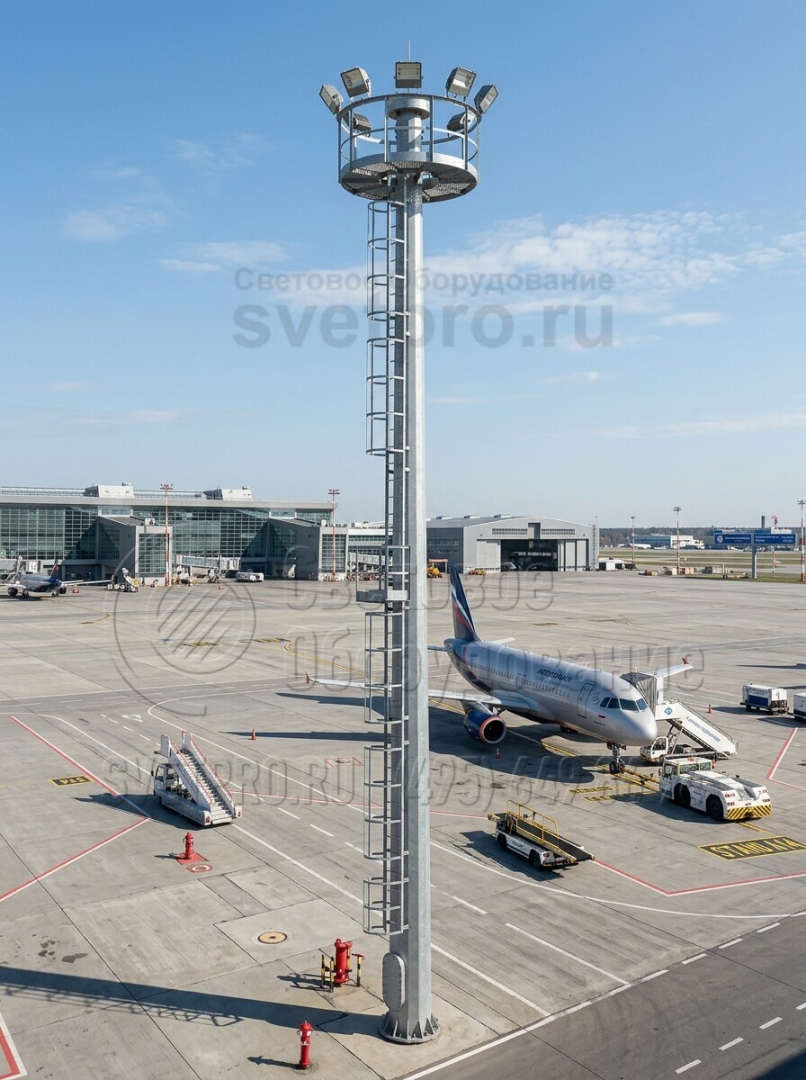

1. По требованиям РЭГА РФ-94. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГРАЖДАНСКИХ
АЭРОДРОМОВ. Высокомачтовые опоры необходимо окрашивать в цвета
сигнальной маркировки для обеспечения безопасности воздушных судов. -

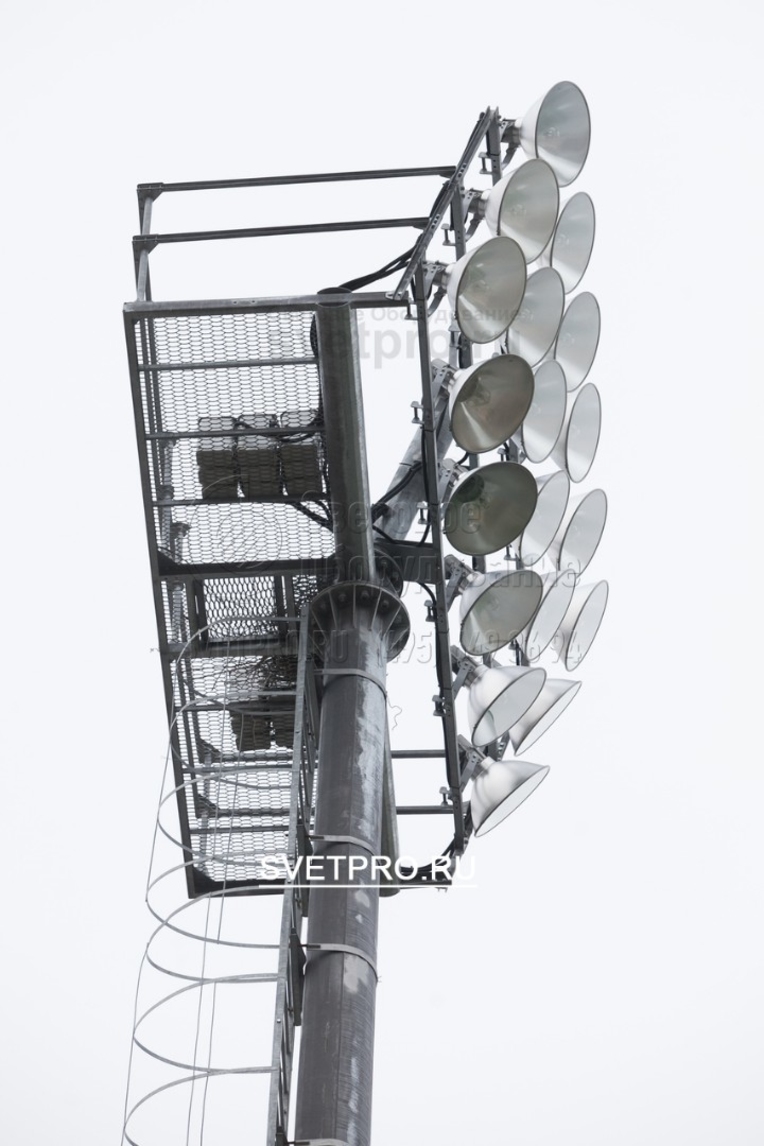

2. Размещение прожекторов большой мощности на мачтах повышенной
высотности позволяет осветить большие территории. -

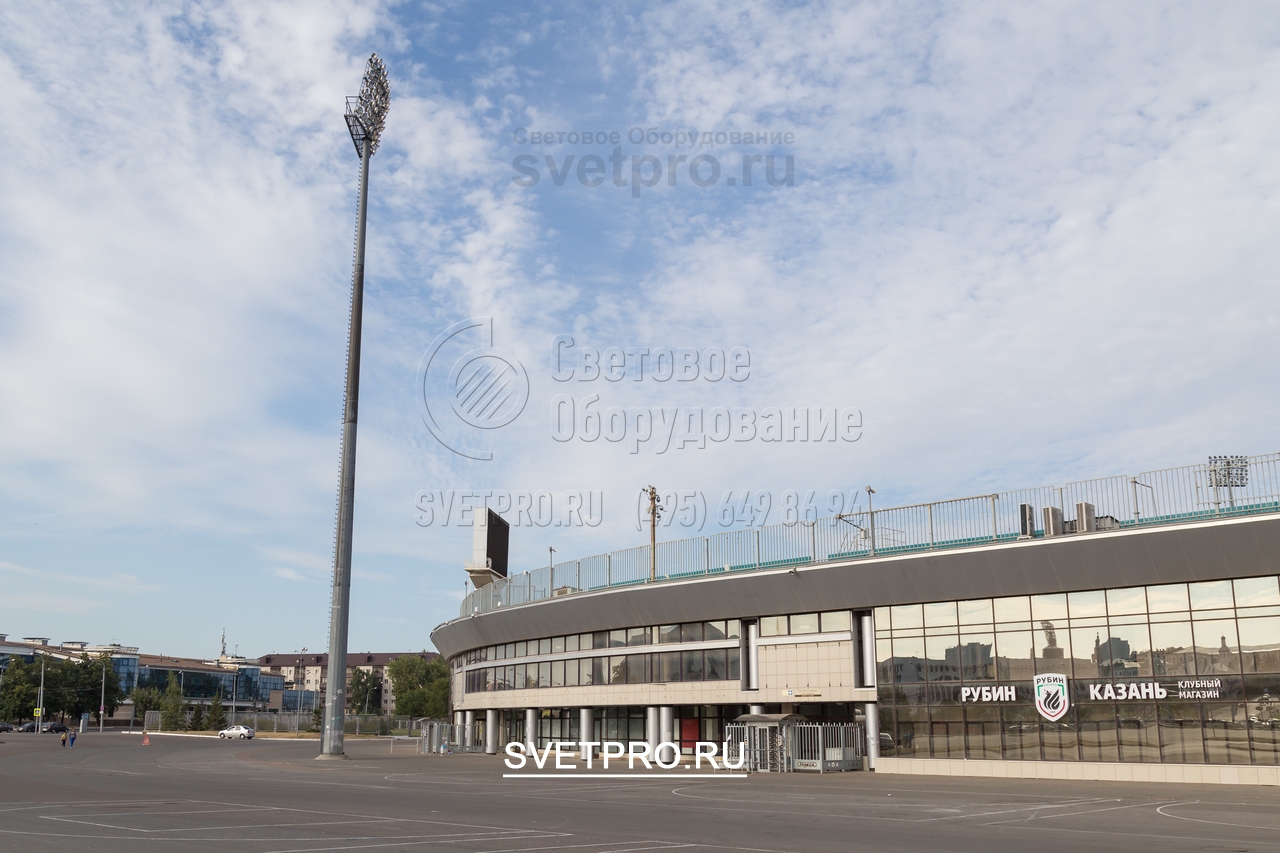

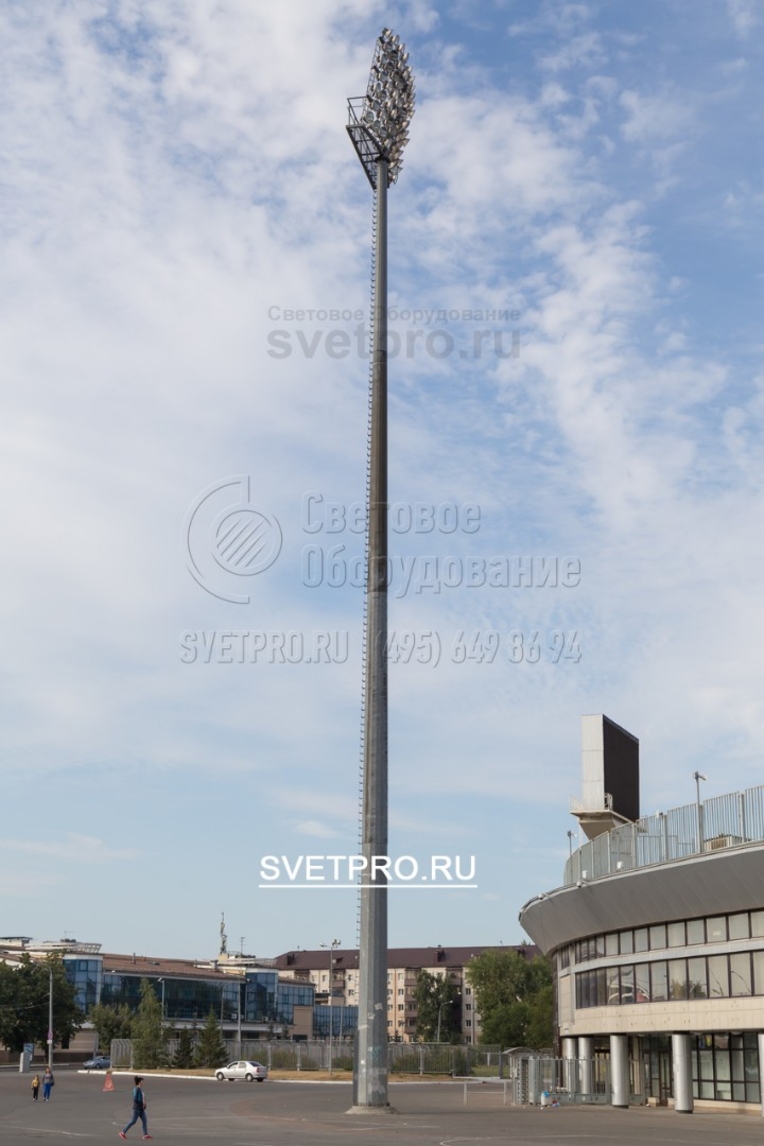

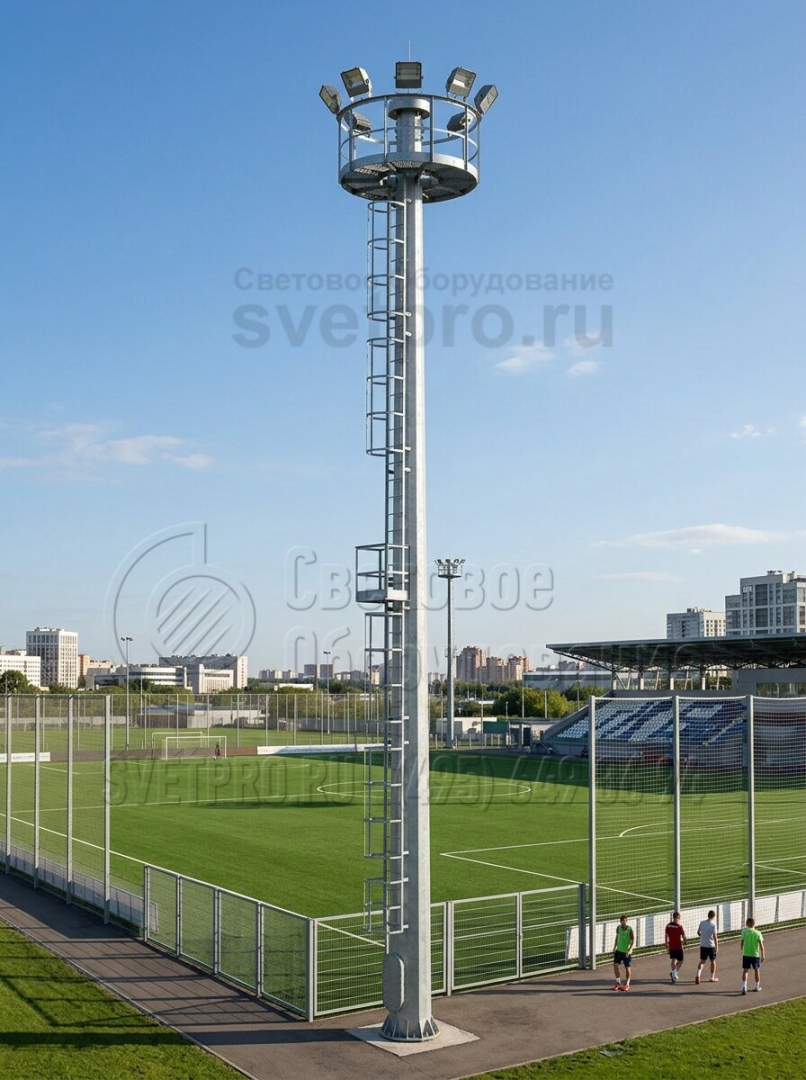

3. Освещение стадиона в г. Казань выполнено на мачтах высотой 50 метров. -
4. Мачта изготовлена из углеродистой конструкционной стали марки Ст-3. -
5. Места соединений стволов мачты снабжены кронштейнами для стяжки
стволов друг к другу и размещения там страховочных тросов для безопасного
поднятия всей конструкции в вертикальное положение и в процессе
установки на фундамент.
