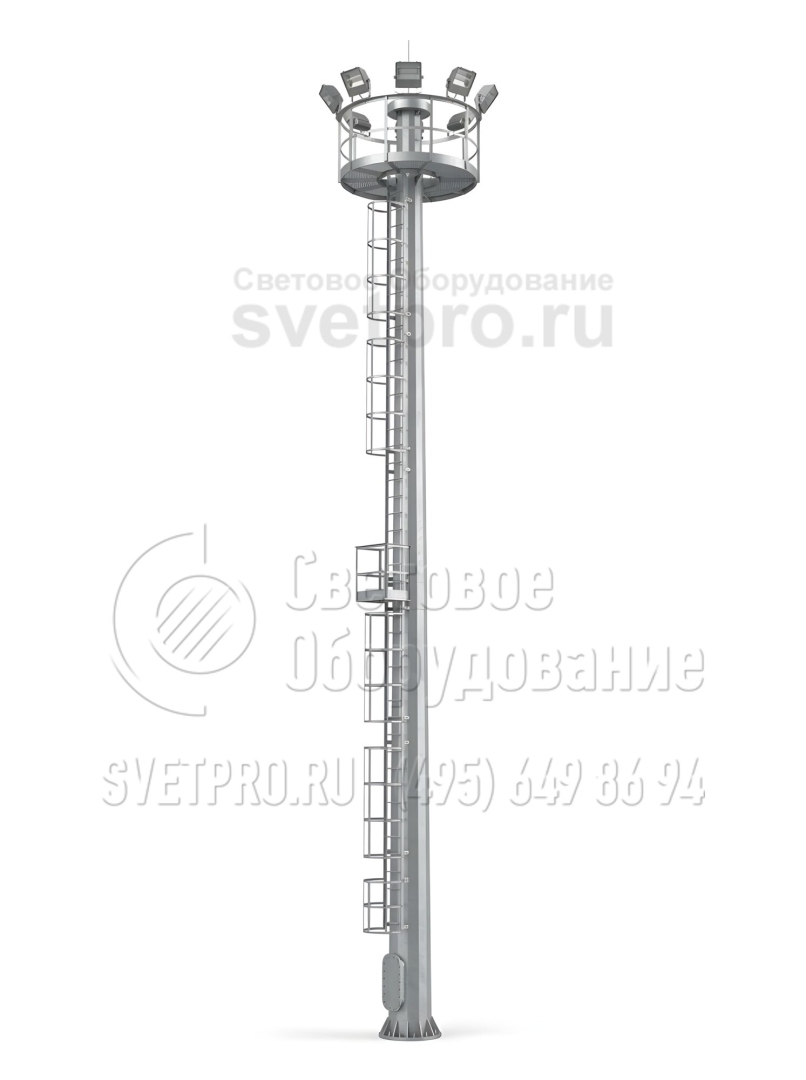

ВМОН-40 Высокомачтовые граненые опоры со стационарной короной высота 40 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВМОН-40 |
Количество секций: | 2-4 |
Количество световых приборов: | до 60 |
Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 1700 мм |
Нижний диаметр: | 1300 мм |
Вес: | 9260 кг |
Высота: | 40 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
---|---|---|---|---|---|---|---|---|
ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
ВМОН-40 | ВМОН-40 л/о | 9260 | 40 | 1300 | 1700 | 1500 | 4 | 60 |
ОПИСАНИЕ

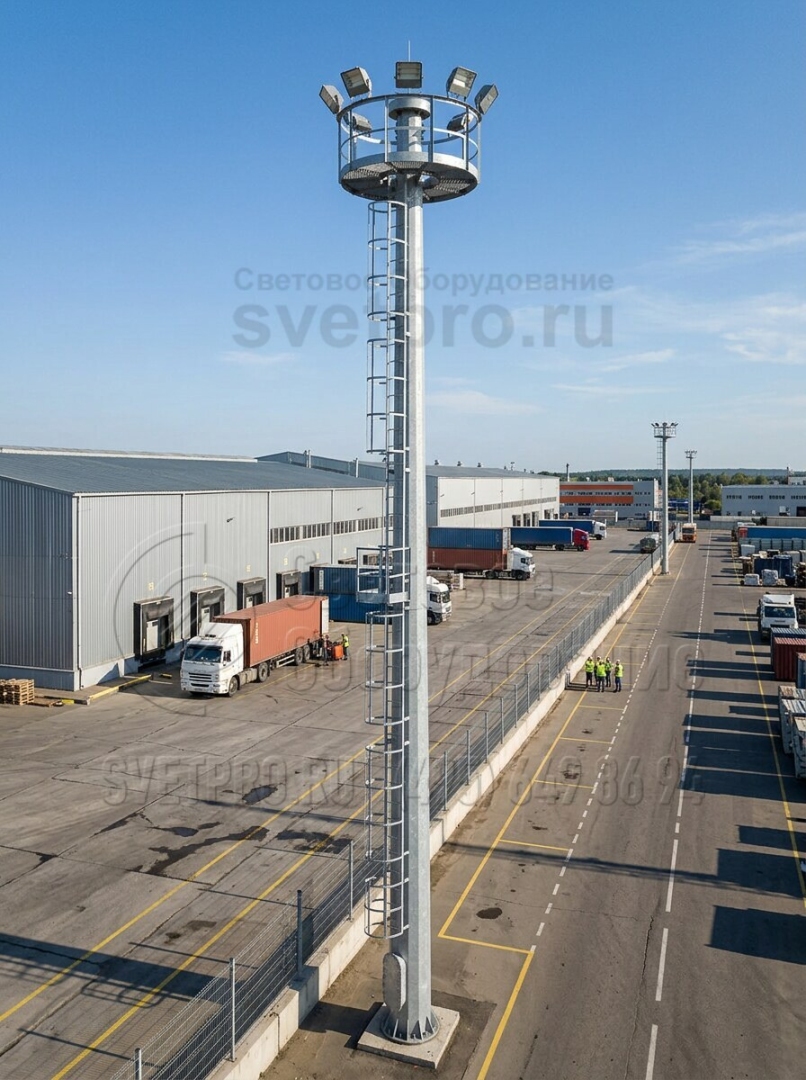

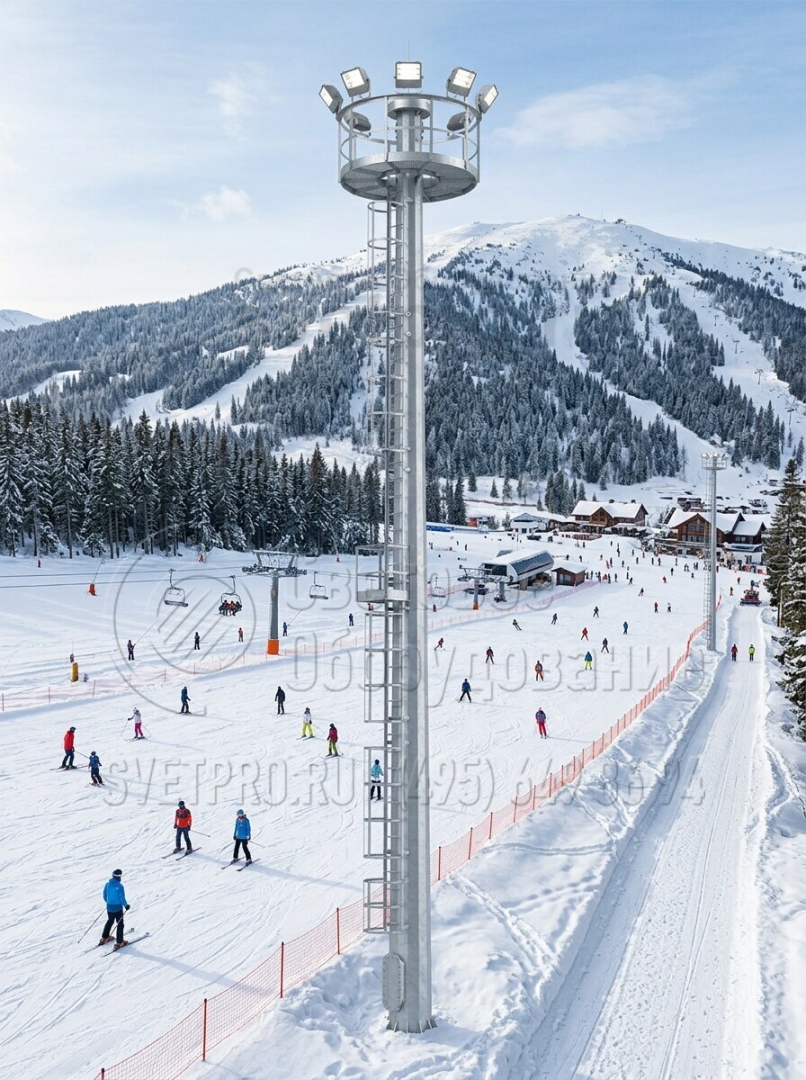

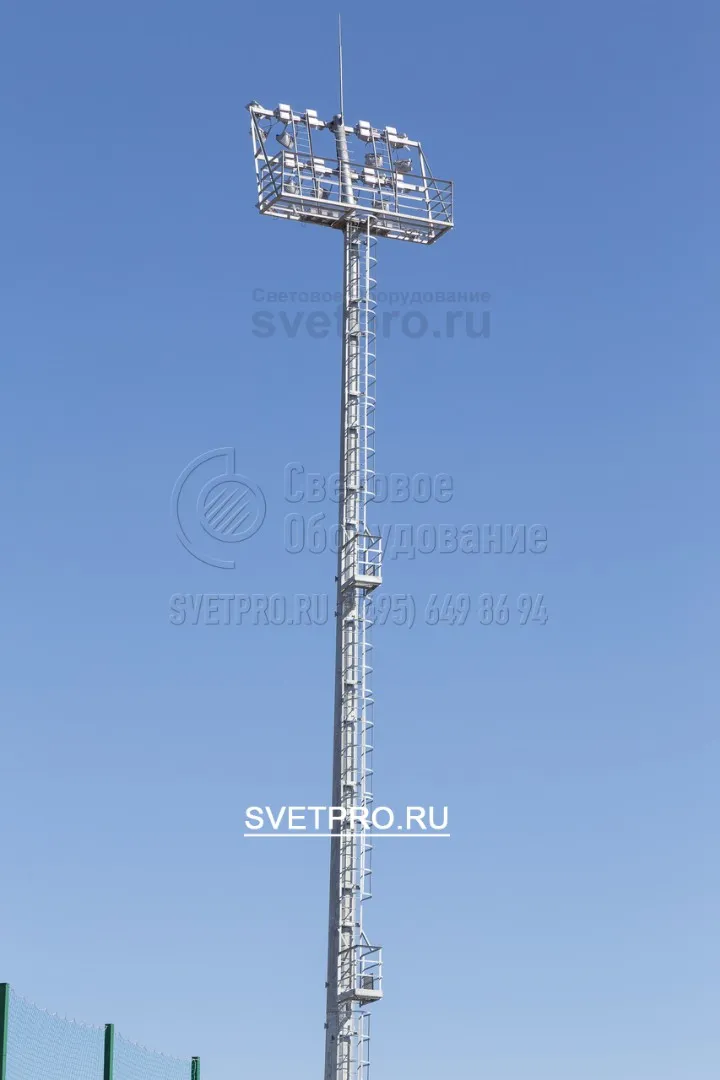

Прожекторные мачты ВМОН-40 оснащаются неподвижной короной, на которой размещаются мощные прожекторы. Такие конструкции оптимальны для освещения больших территорий и открытых площадок, стадионов, автомагистралей, промышленных предприятий, аэропортов.

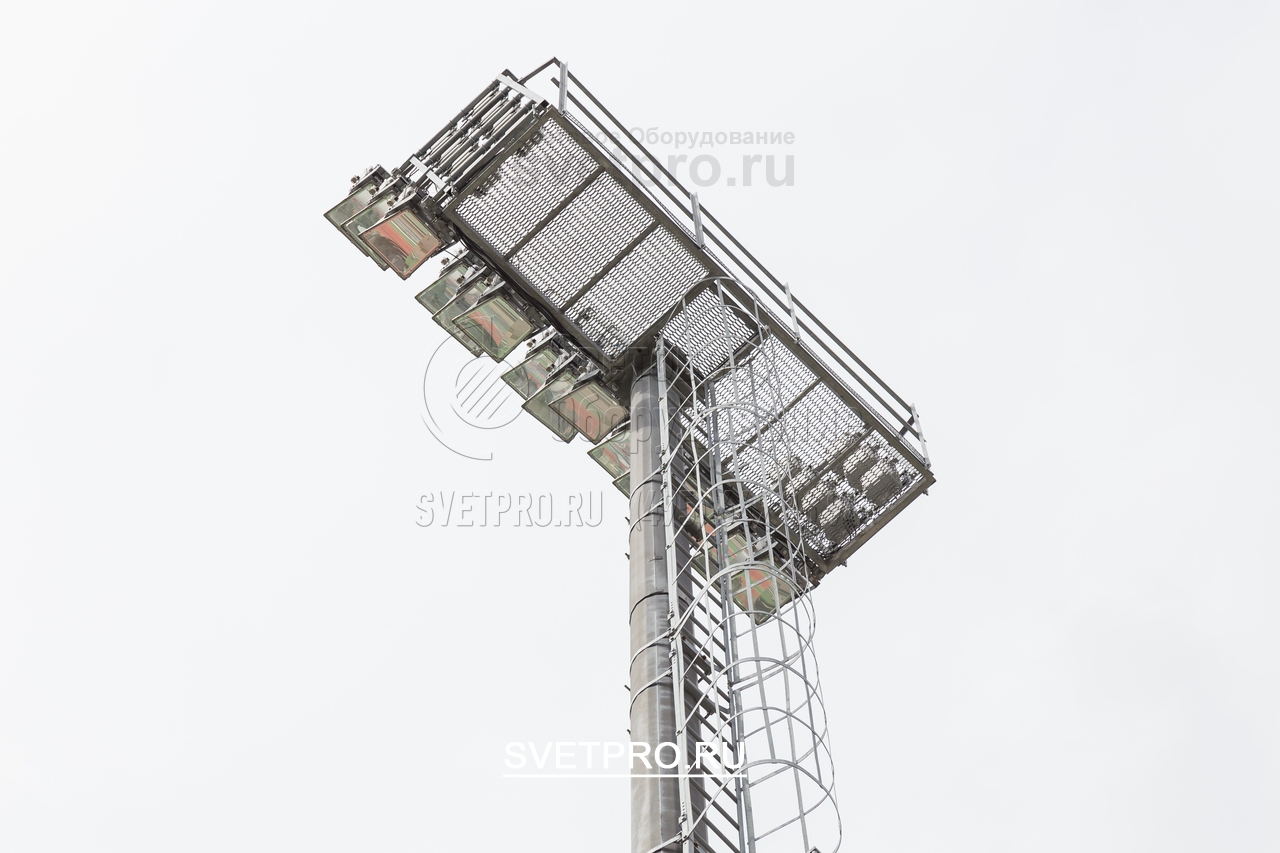

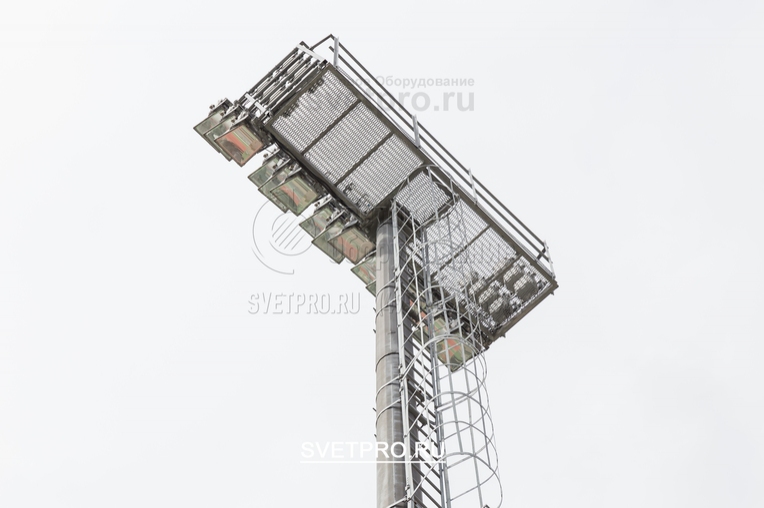

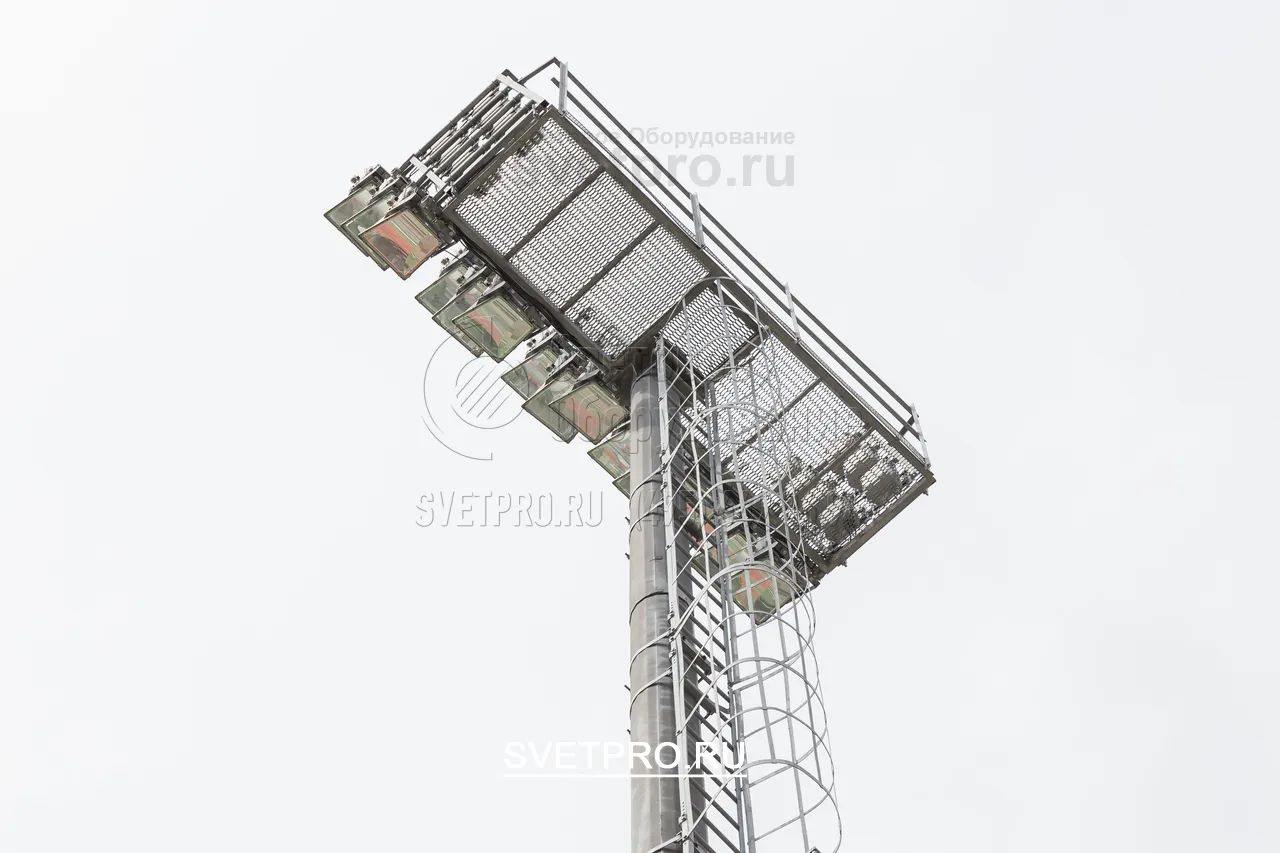

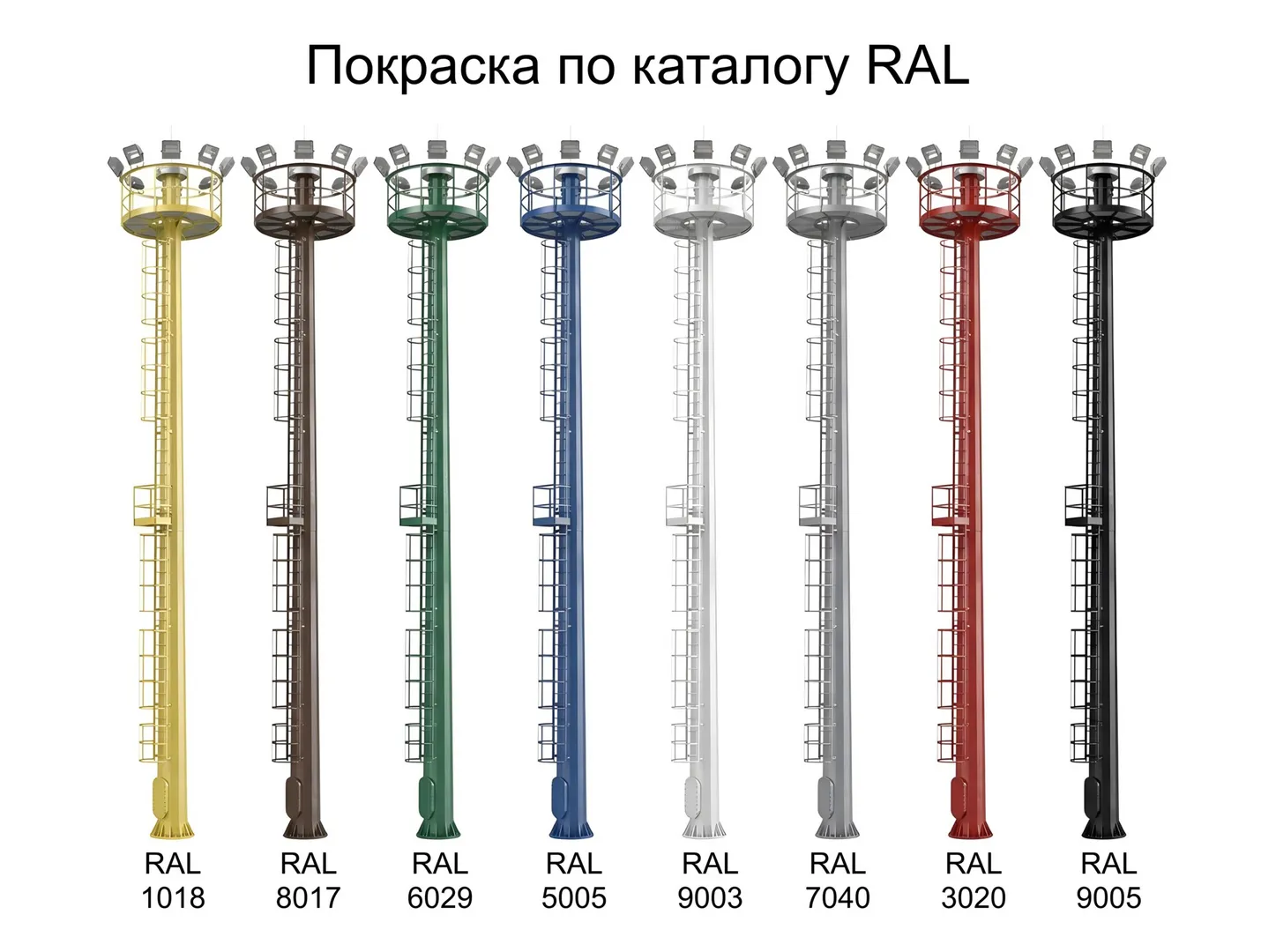

Опора имеет секционное строение, площадка со светильниками располагается в верхней части и крепится на фланец. Мачты изготавливаются из листового проката, сталь обрабатывается горячим цинкованием, что позволяет защитить изделие от ржавчины и неблагоприятных внешних факторов. Цинковое покрытие может дополняться лакокраской по желанию заказчика.

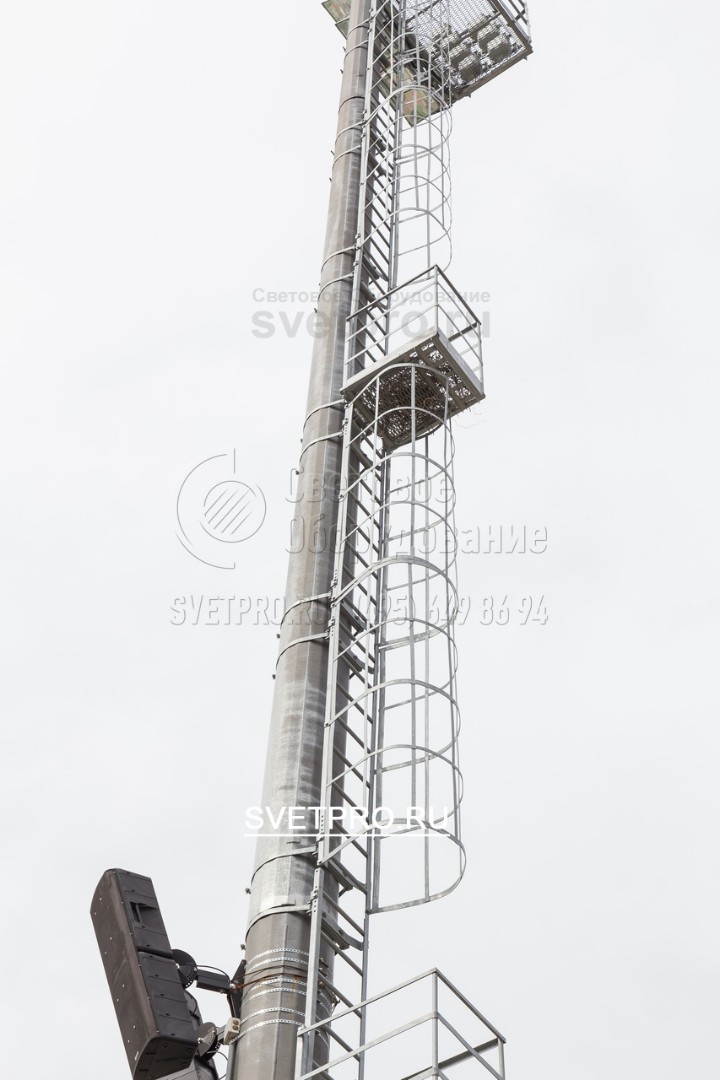

Мачтовые опоры ВМОН-40 имеют несколько вариантов исполнения, включающих наличие лестниц, промежуточных площадок и защитных ограждений. Такое оснащение позволяет обслуживать светильники без спецтехники. Конструкция опор устанавливается на закладной бетонный фундамент, внутри которого располагается металлический закладной элемент.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

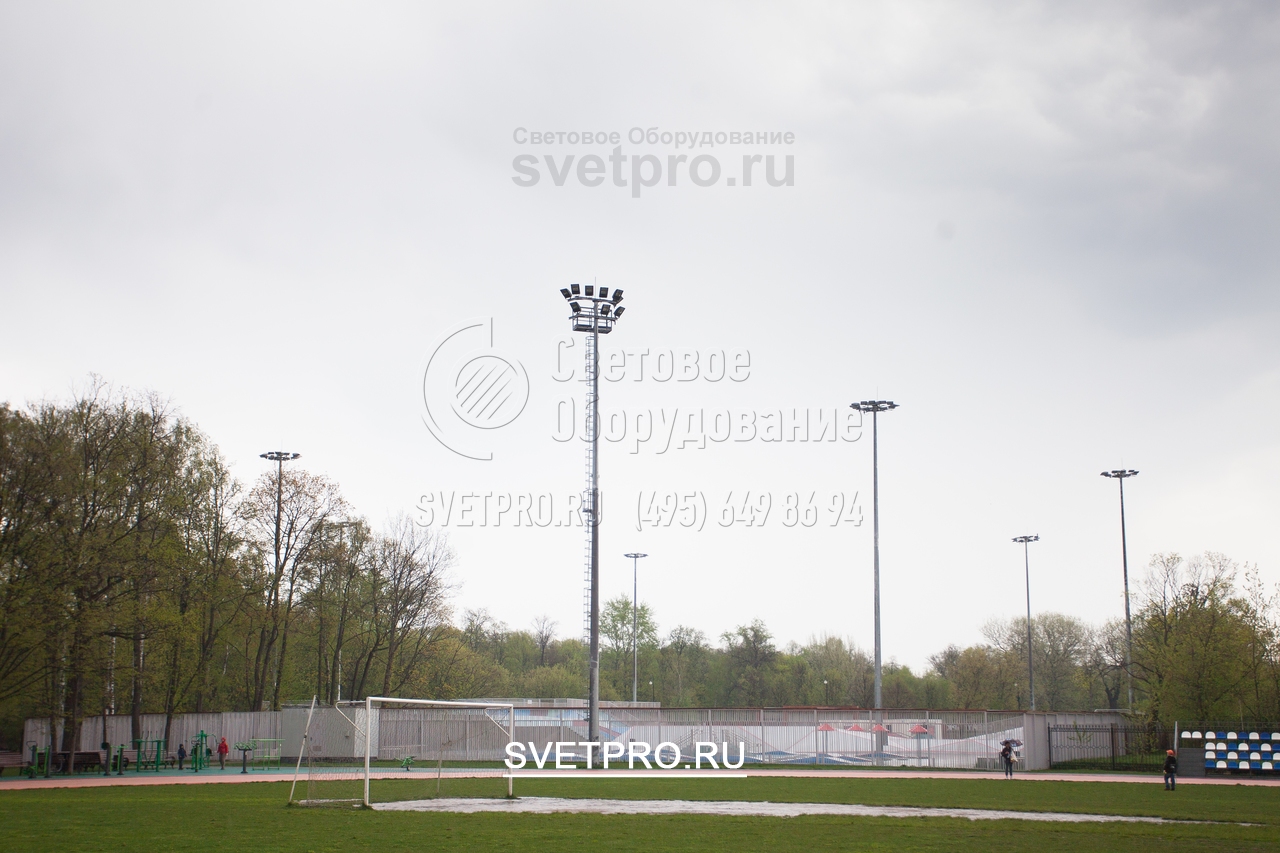

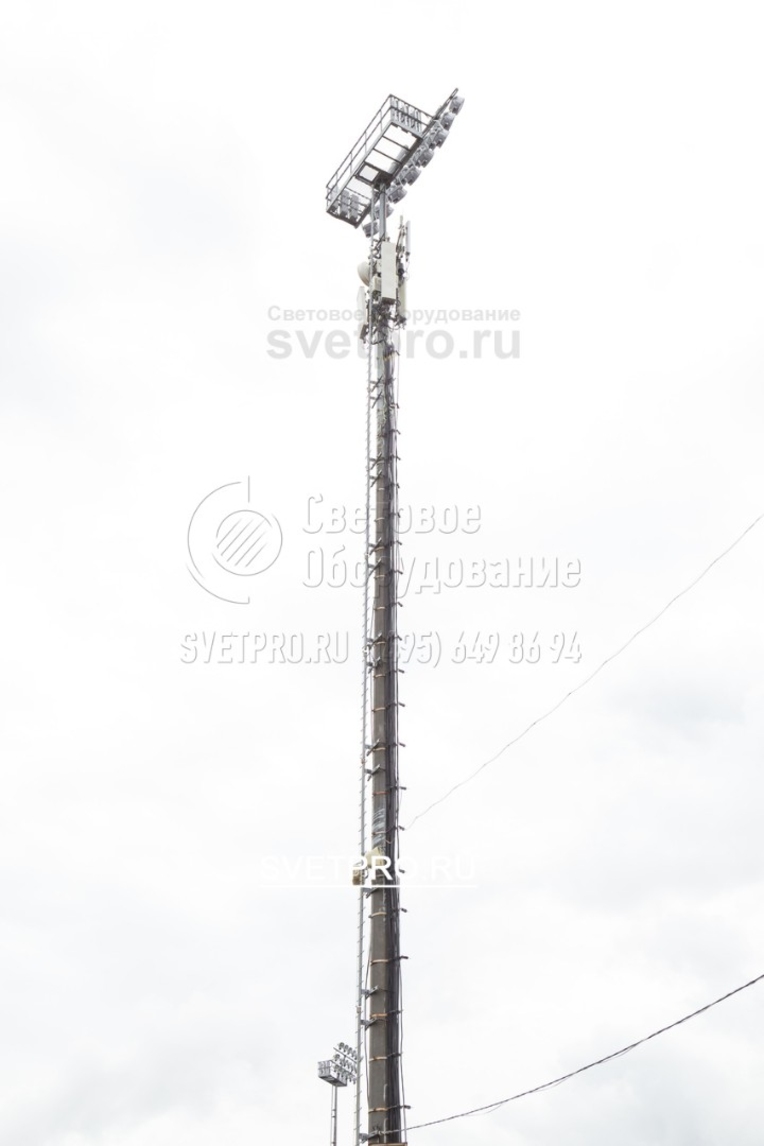

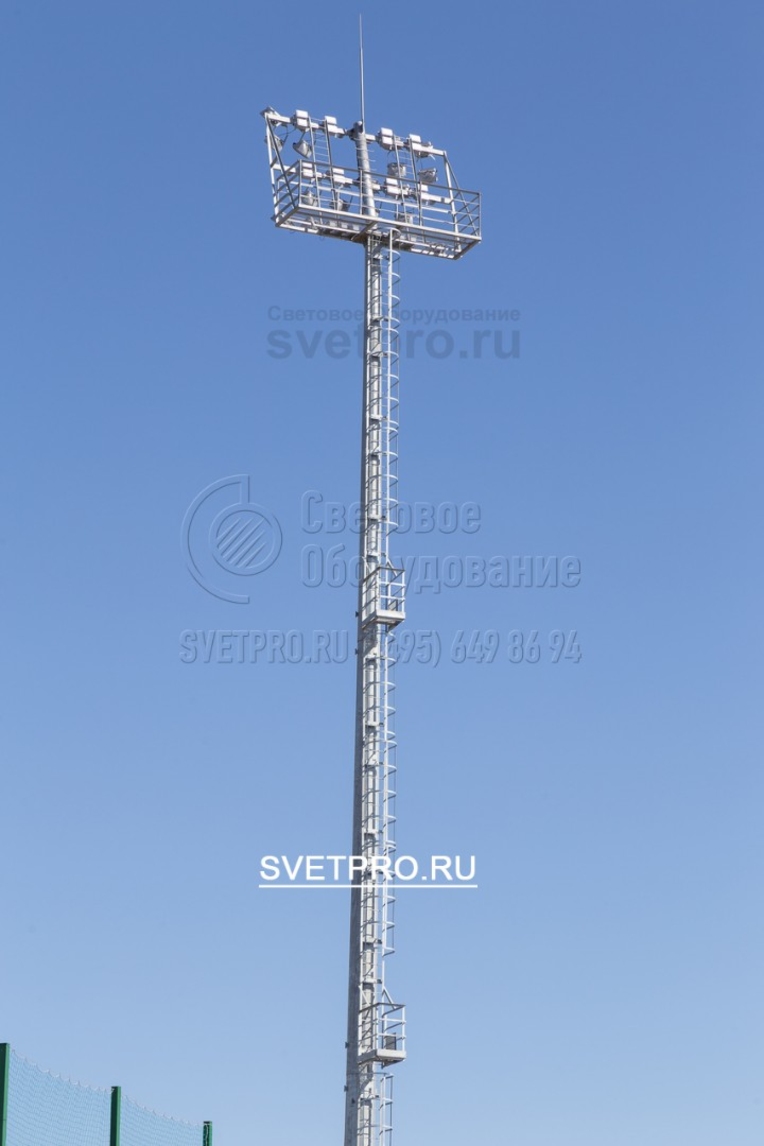

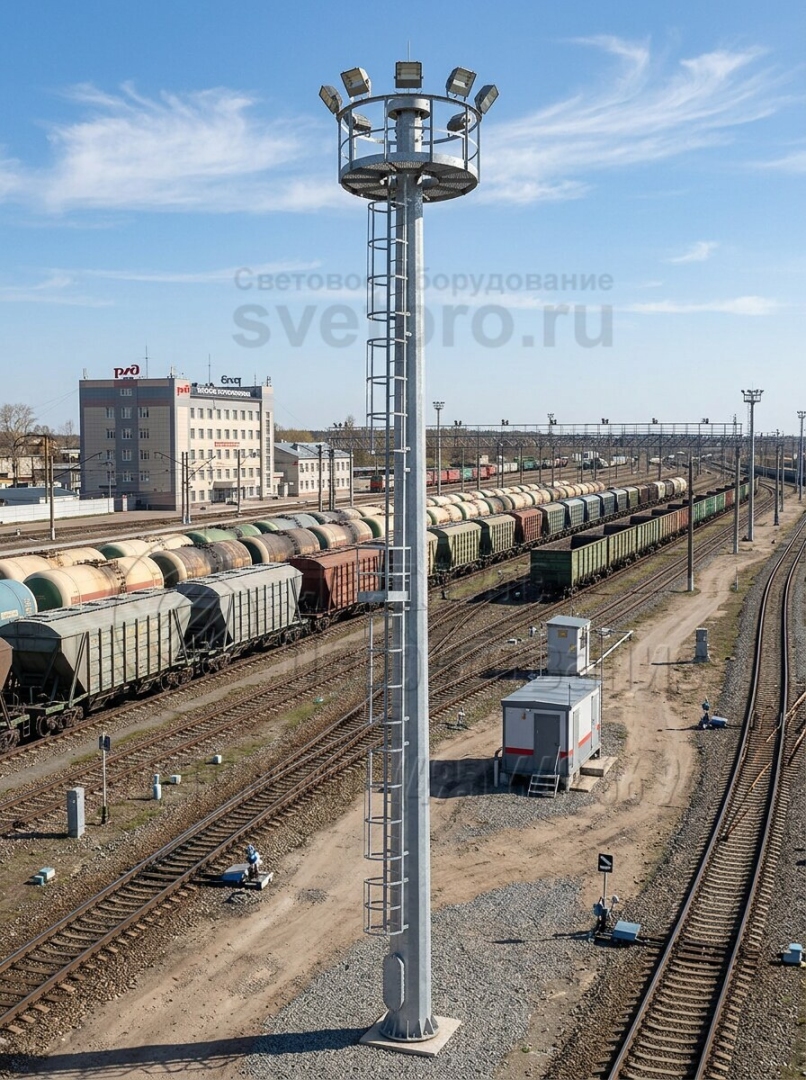

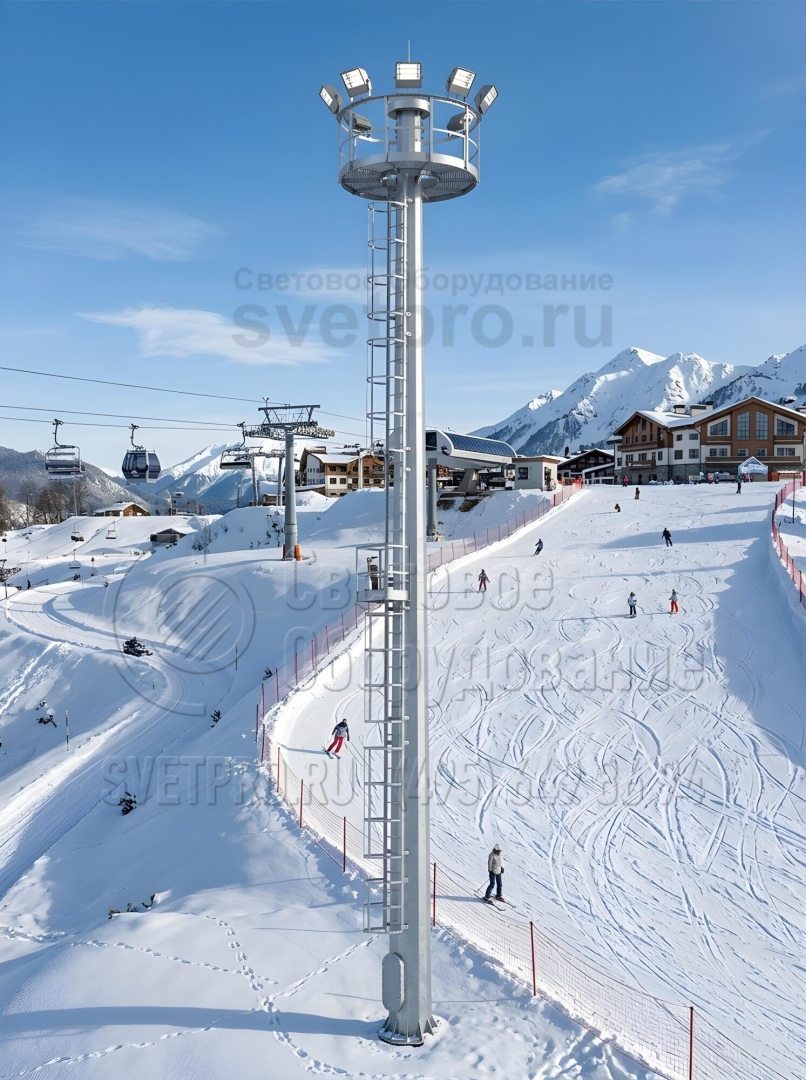

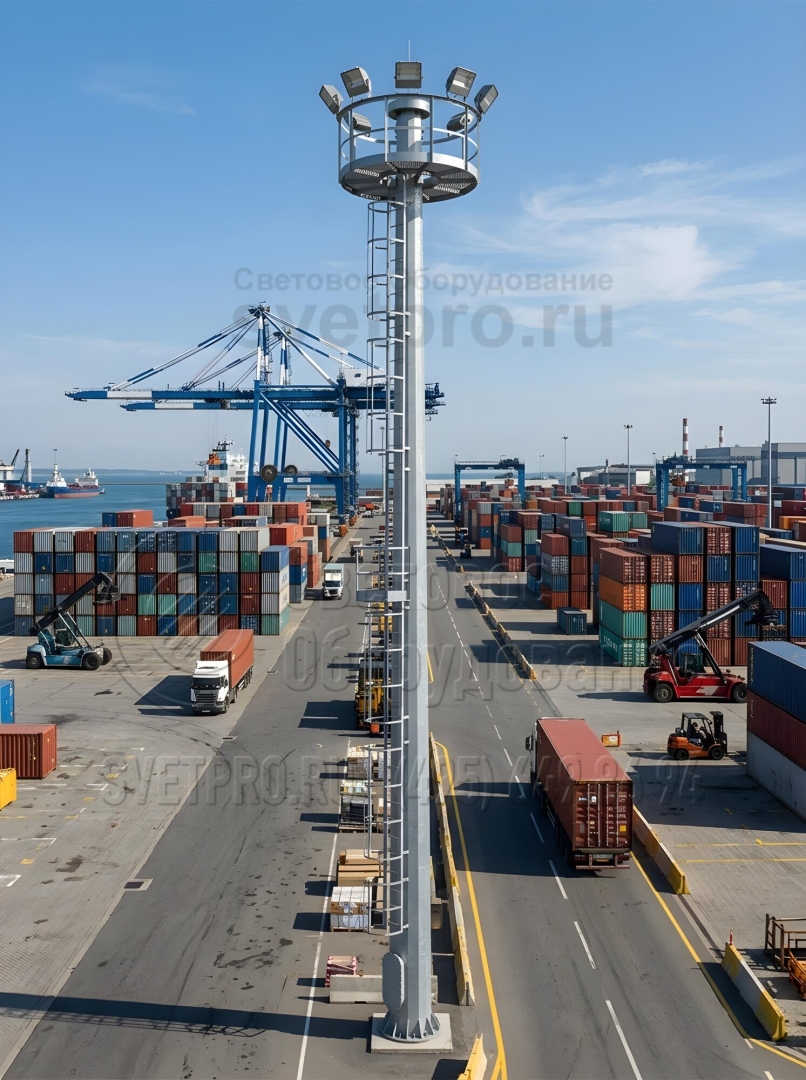

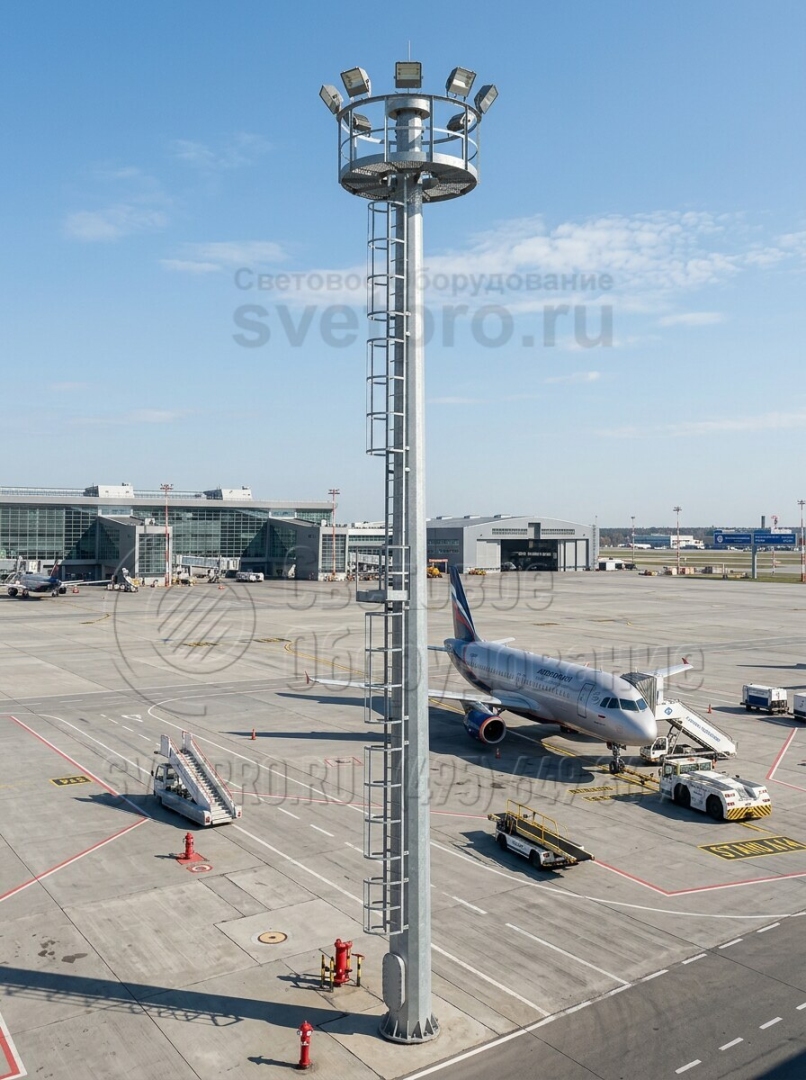

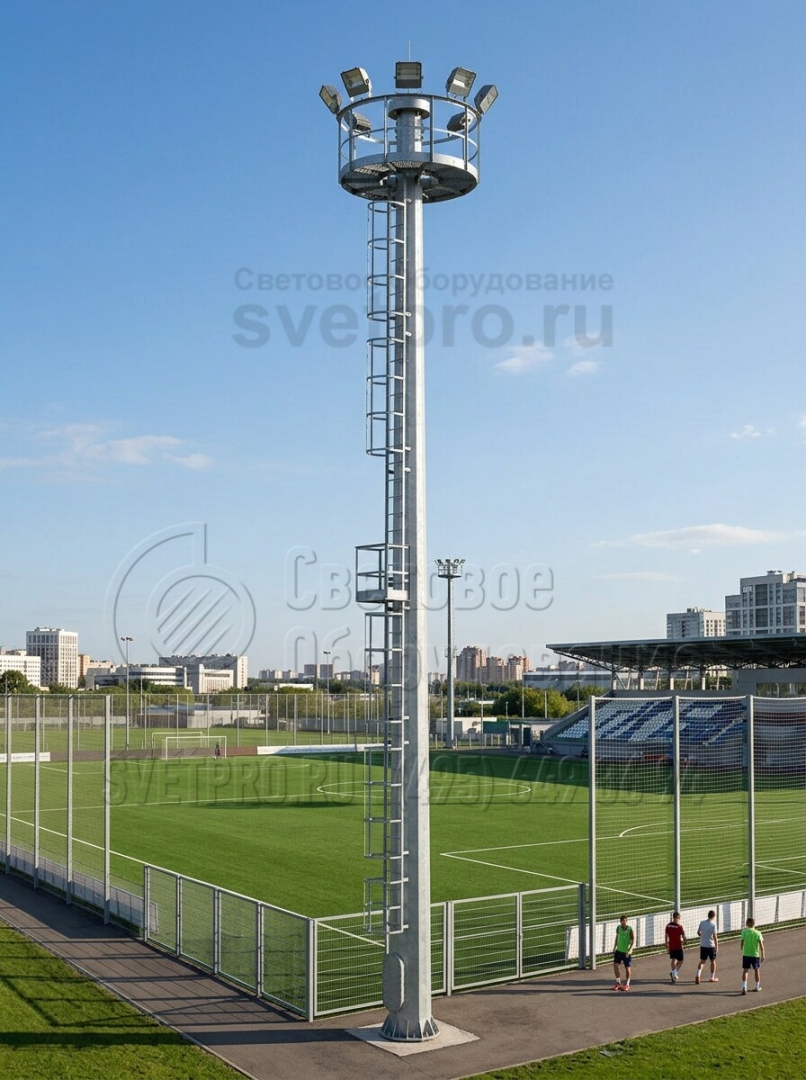

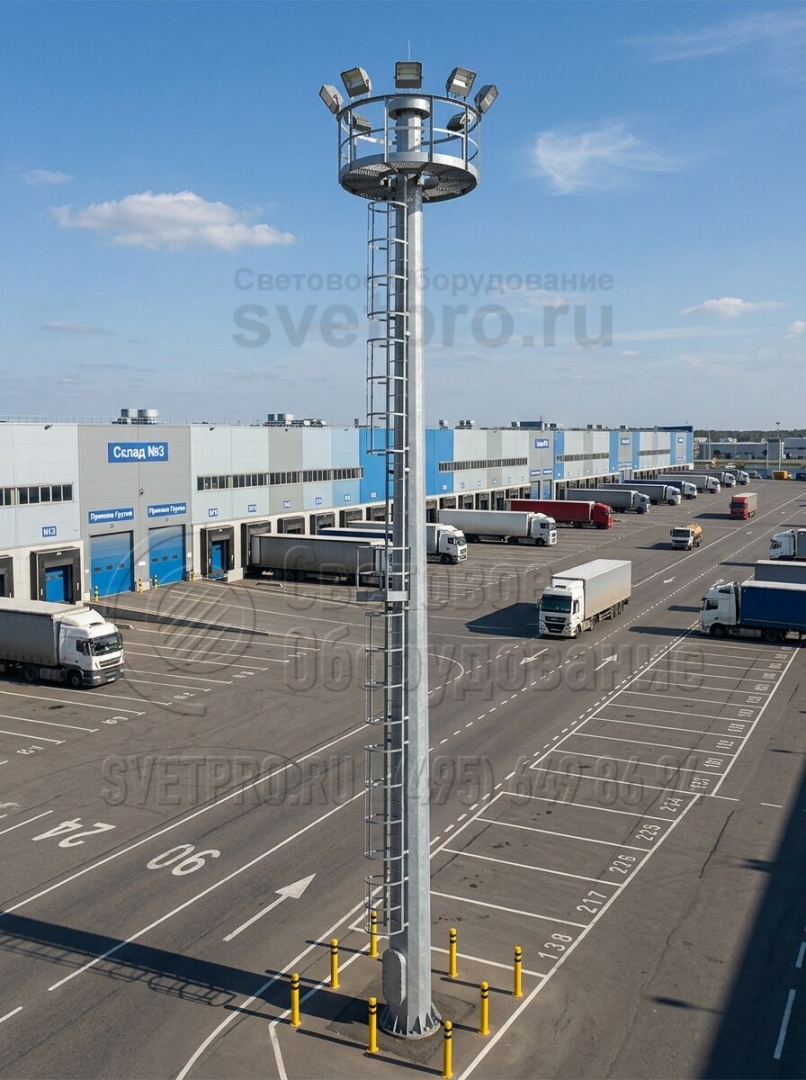

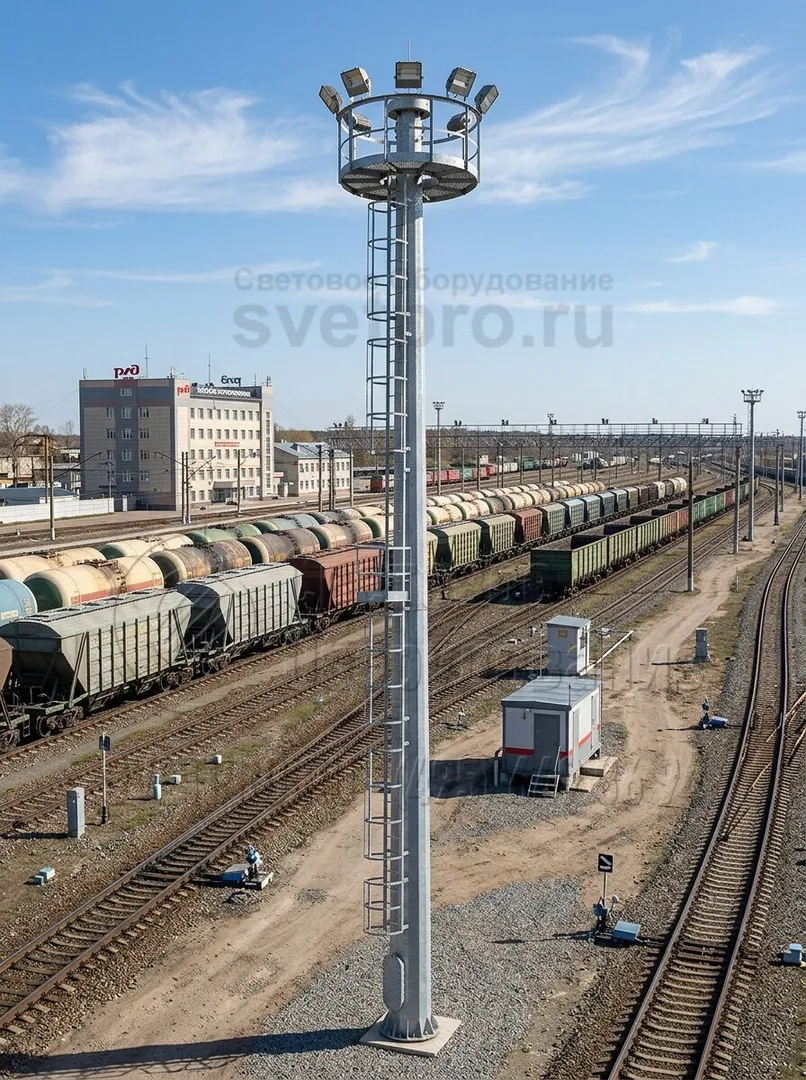

фото с объектов
Фотогалерея
