ВМОН-20 Высокомачтовые граненые опоры со стационарной короной высота 20 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВМОН-20 |
| Количество секций: | 2-4 |
| Количество световых приборов: | до 60 |
| Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 600 мм |
| Нижний диаметр: | 425 мм |
| Вес: | 1114 кг |
| Высота: | 20 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
|---|---|---|---|---|---|---|---|---|
| ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
| ВМОН-20 | ВМОН-20 л/о | 1114 | 20 | 425 | 600 | 525 | 2 | 10 |
ОПИСАНИЕ

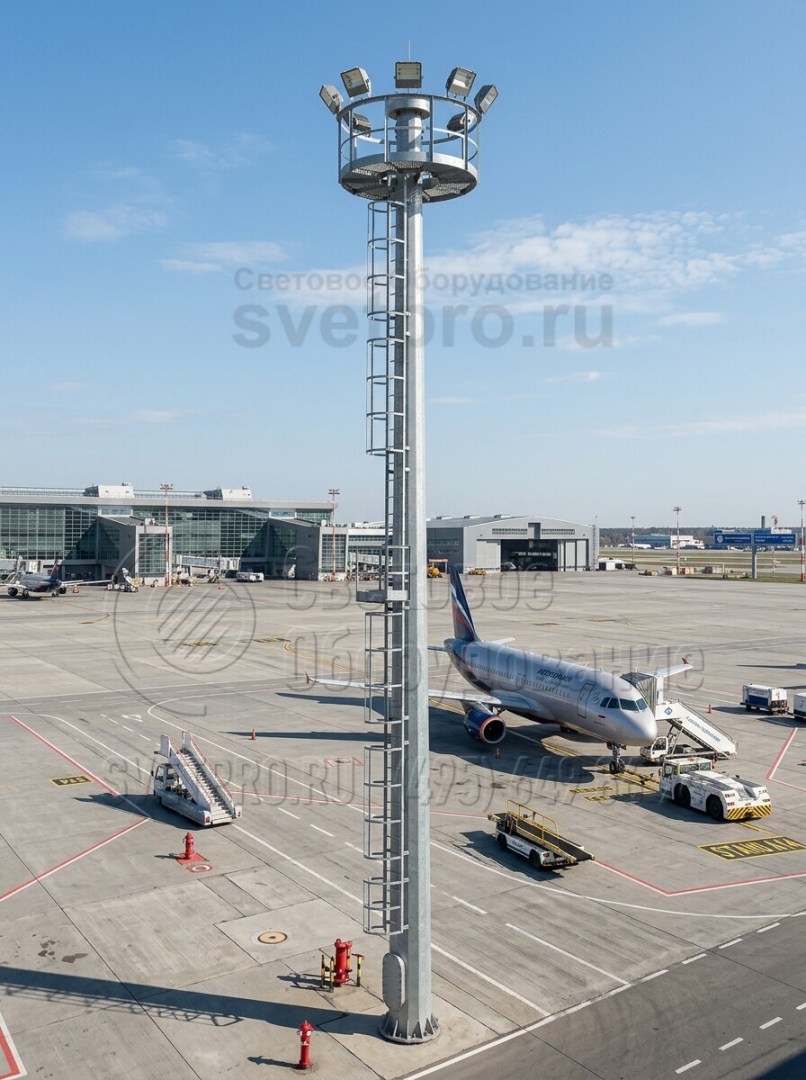

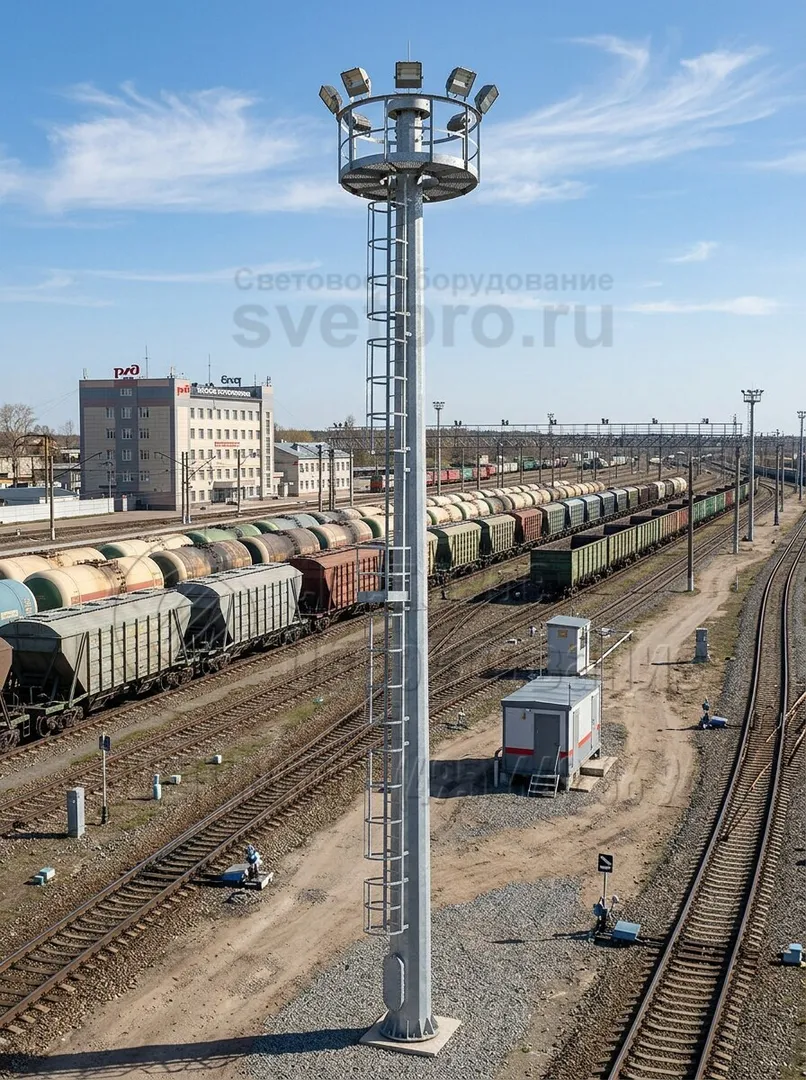

Прожекторные мачты ВМОН-20 представляют собой металлоконструкции высотой 20 м, в верхней части которых расположена неподвижная корона со светотехникой. Такие опорные столбы устанавливаются для организации освещения больших по площади территорий: аэропортов, автодорог и магистралей, спортивных стадионов, промышленных зон, куда затруднен доступ для обслуживания светотехники.

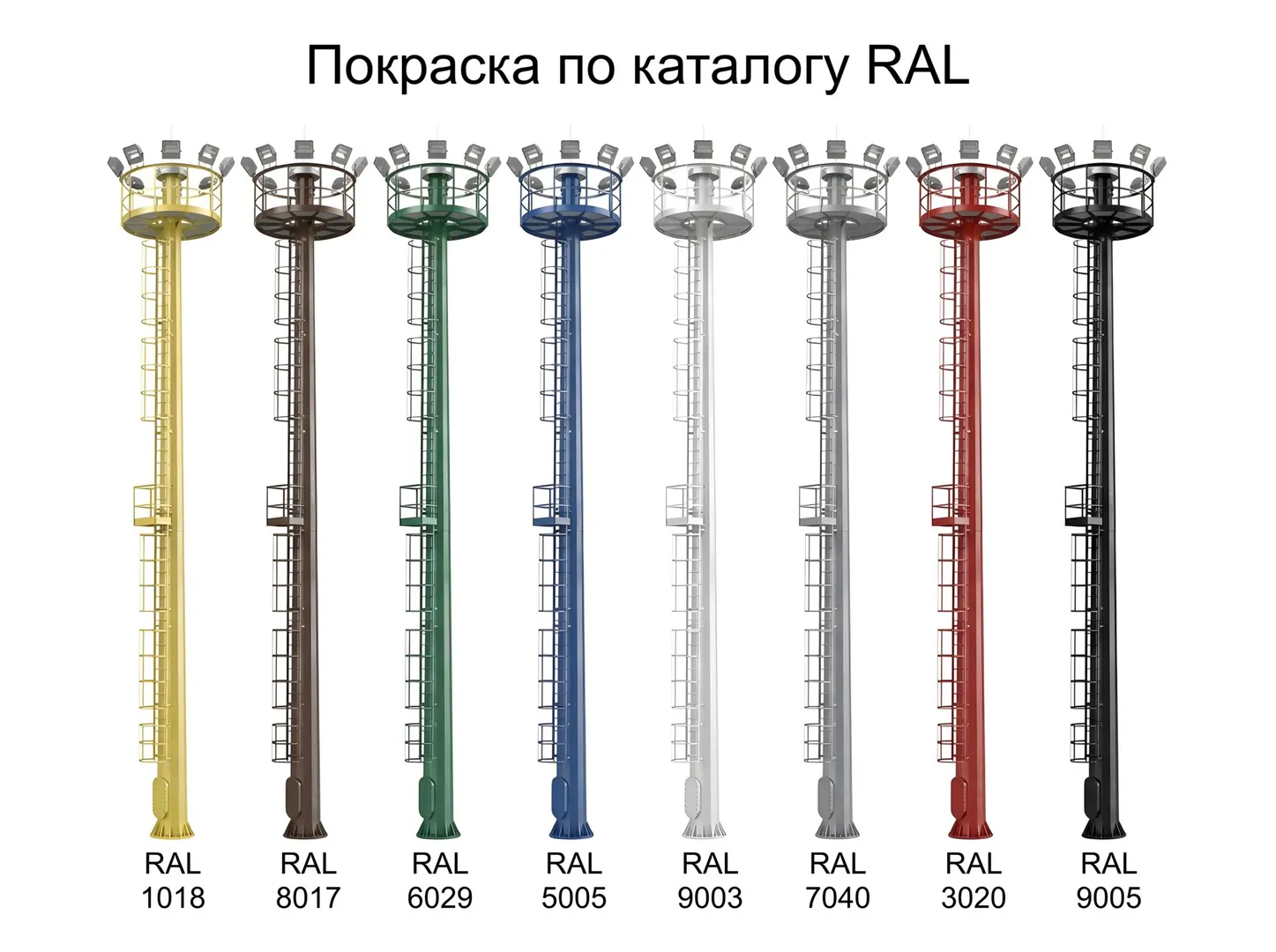

Изделия изготавливаются из стального проката, гибка листов позволяет получить дополнительные ребра жесткости, усиливаемые создаваемым сварным швом. Защитить изделие от коррозии и других внешних факторов позволяет обработка горячим цинкованием. По желанию заказчика опора может дополнительно обрабатываться лакокраской.
Прожекторные мачты имеют несколько типов исполнения. Они могут оснащаться лестницами, ограждениями и промежуточными площадками. Опоры устанавливаются на закладной фундамент из бетона, в котором присутствует металлический закладной элемент.
ТЕХНИЧЕСКИЕ ДЕТАЛИ
фото с объектов
|
|
Фотогалерея
-

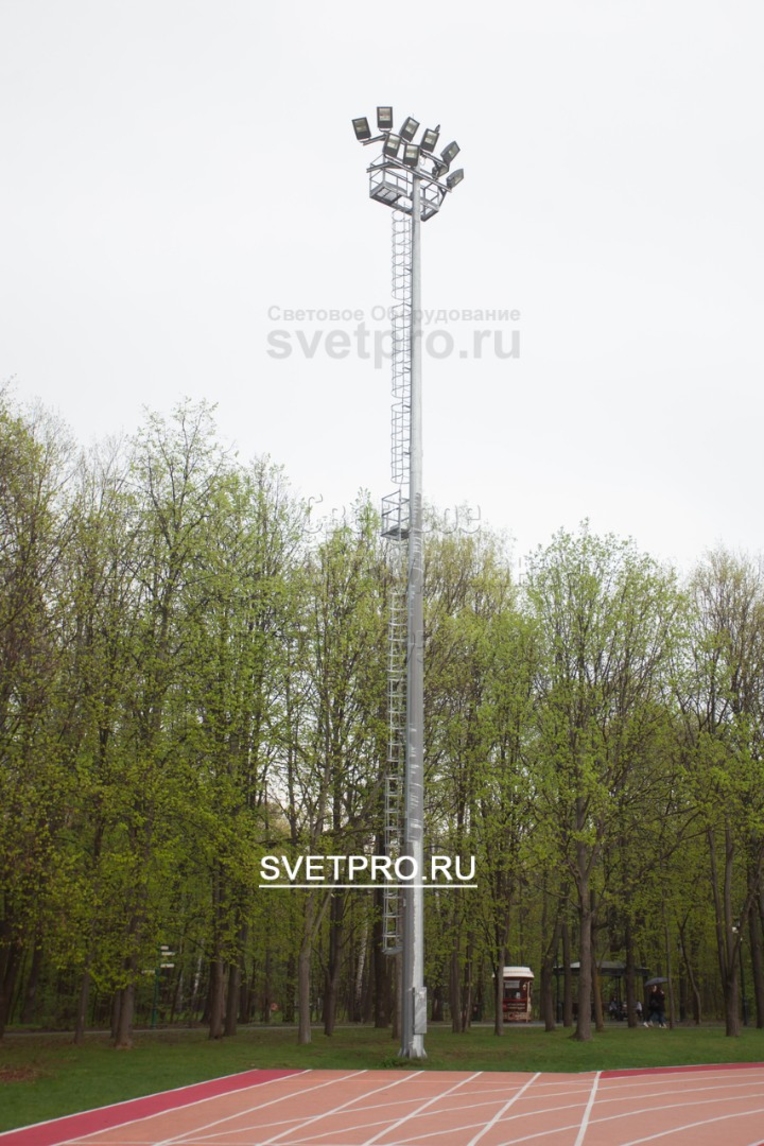

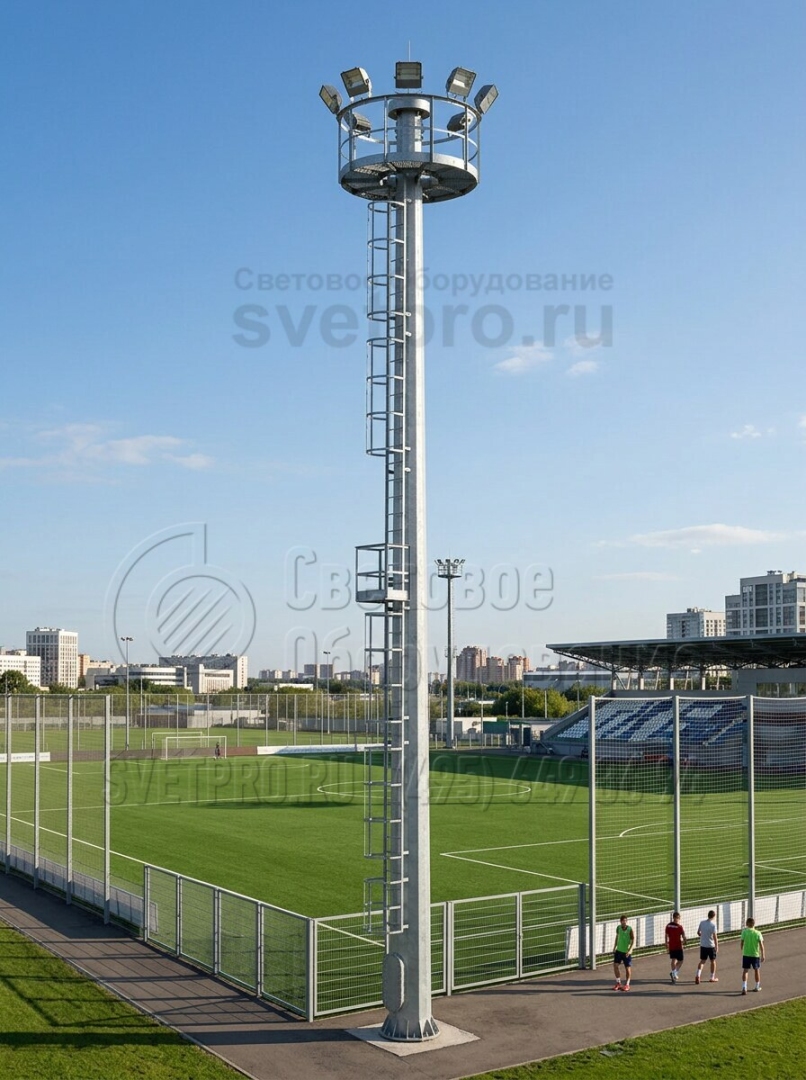

1. Тренировочный стадион в г. Железногорск. -

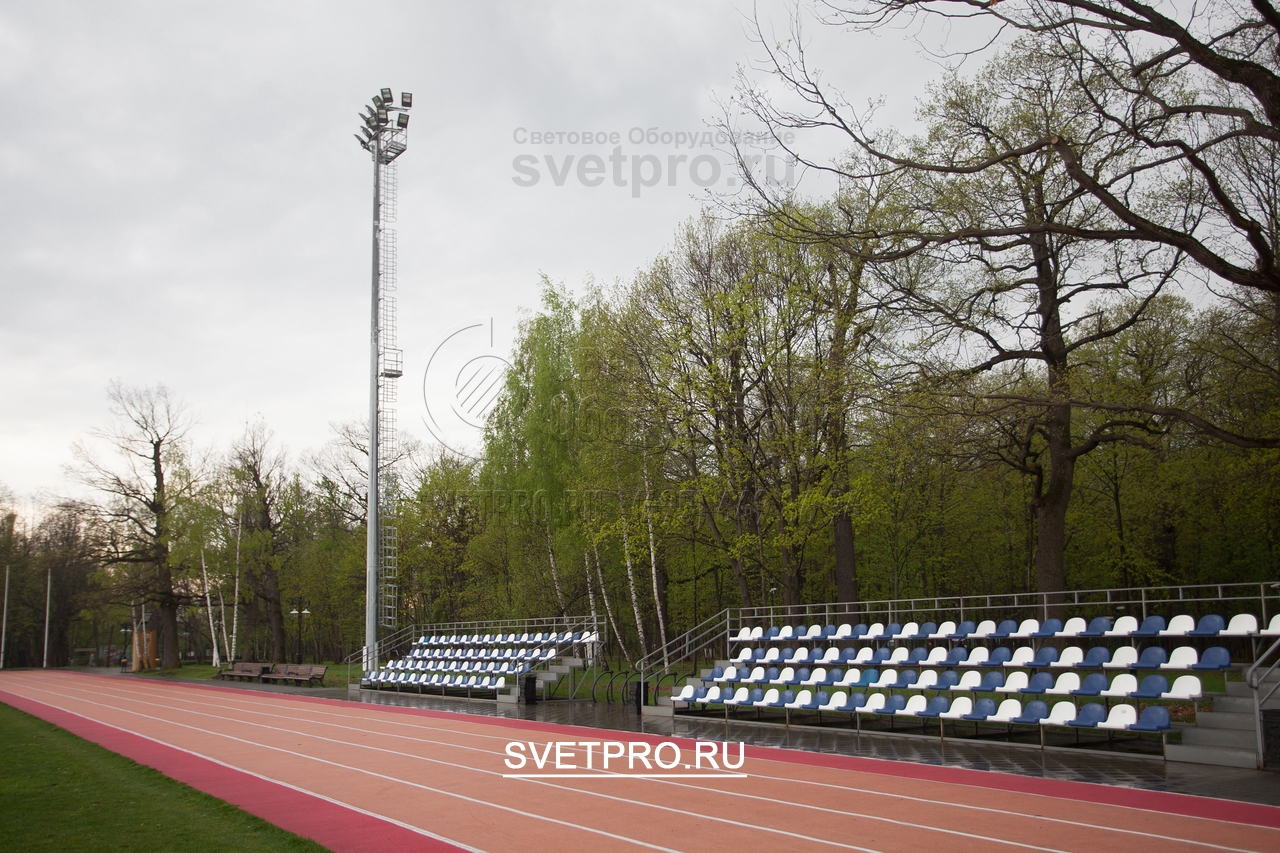

2. Освещение стадиона выполнено с применением асимметричных прожекторов в количестве
девяти шт. на мачте высотой 20 метров. -

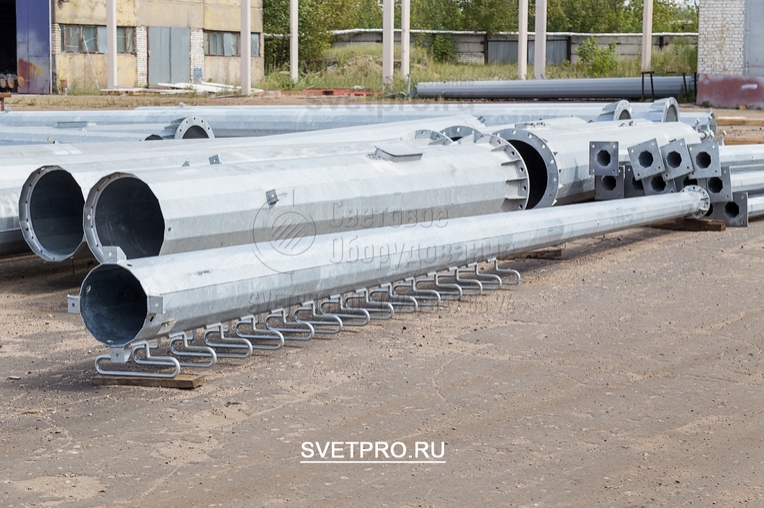

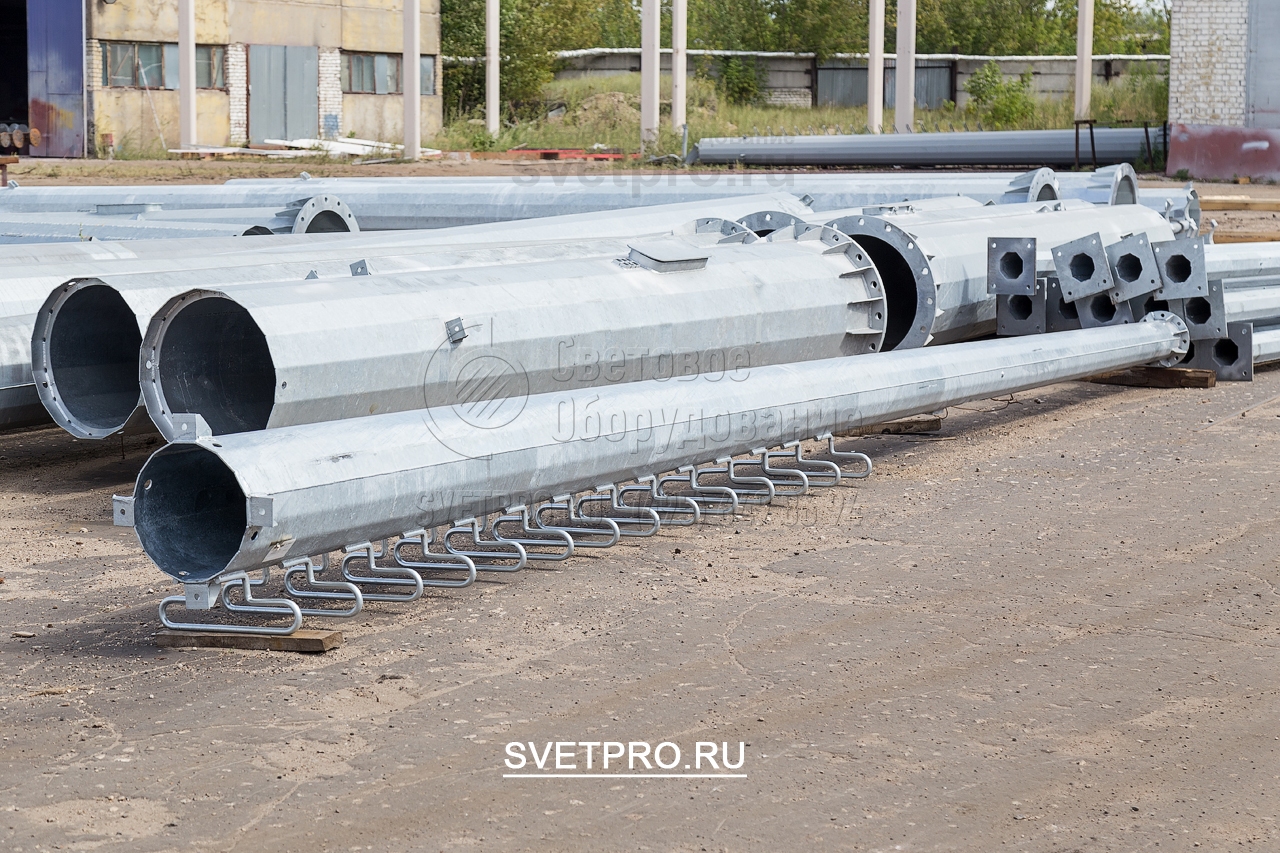

3. Процесс комплектования заказа на мачты ВМОН. -

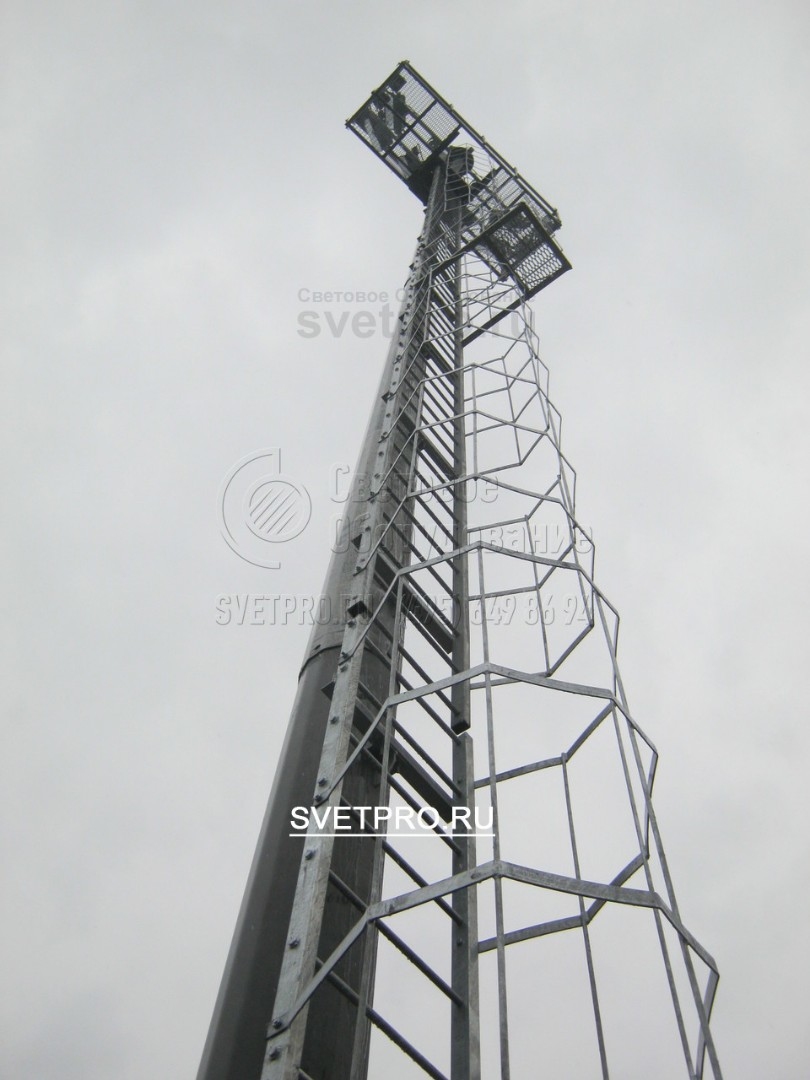

4. Заспинные ограждения на лестницах подъёма на мачту предохраняют от падения человека,
который занимается обслуживанием мачты. -

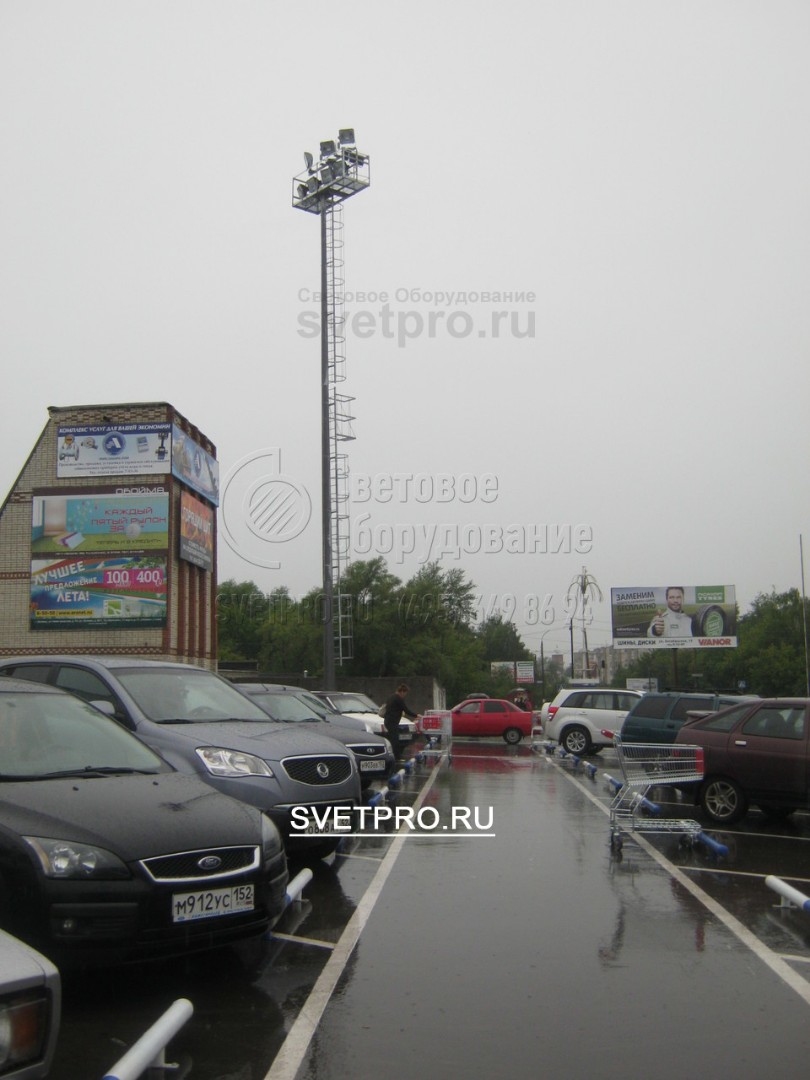

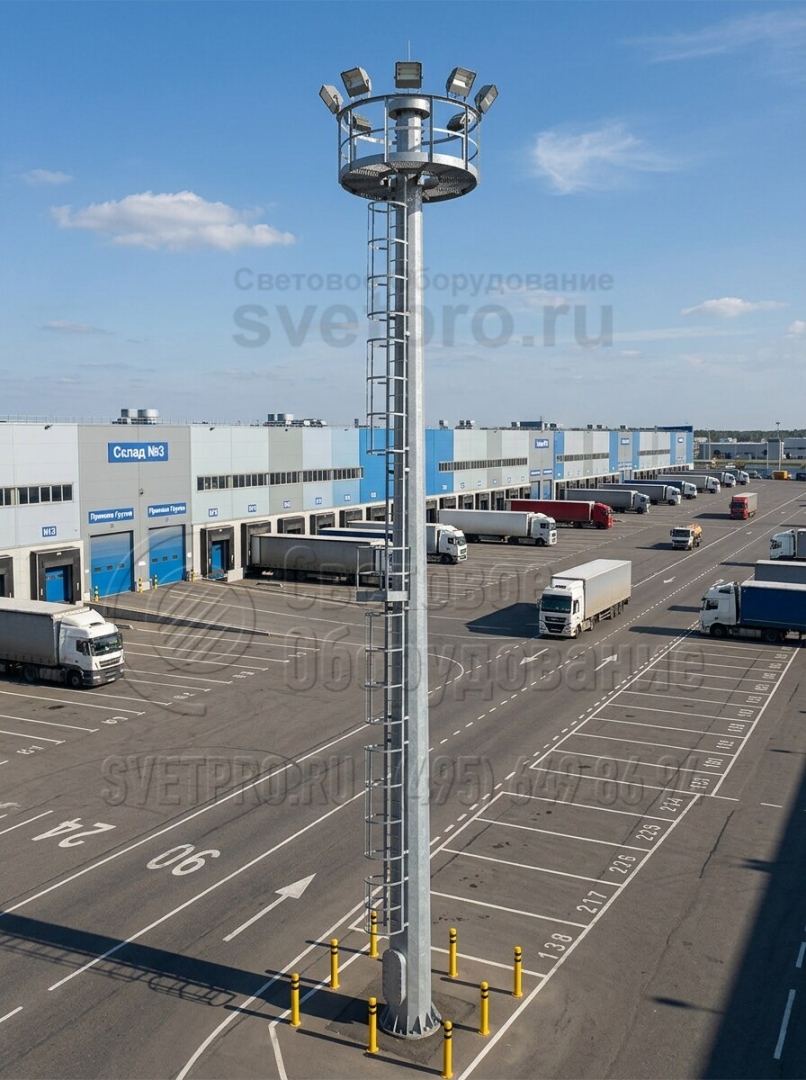

5. Освещение парковки про помощи прожекторов, размещённый на мачте ВМОН‐20. -

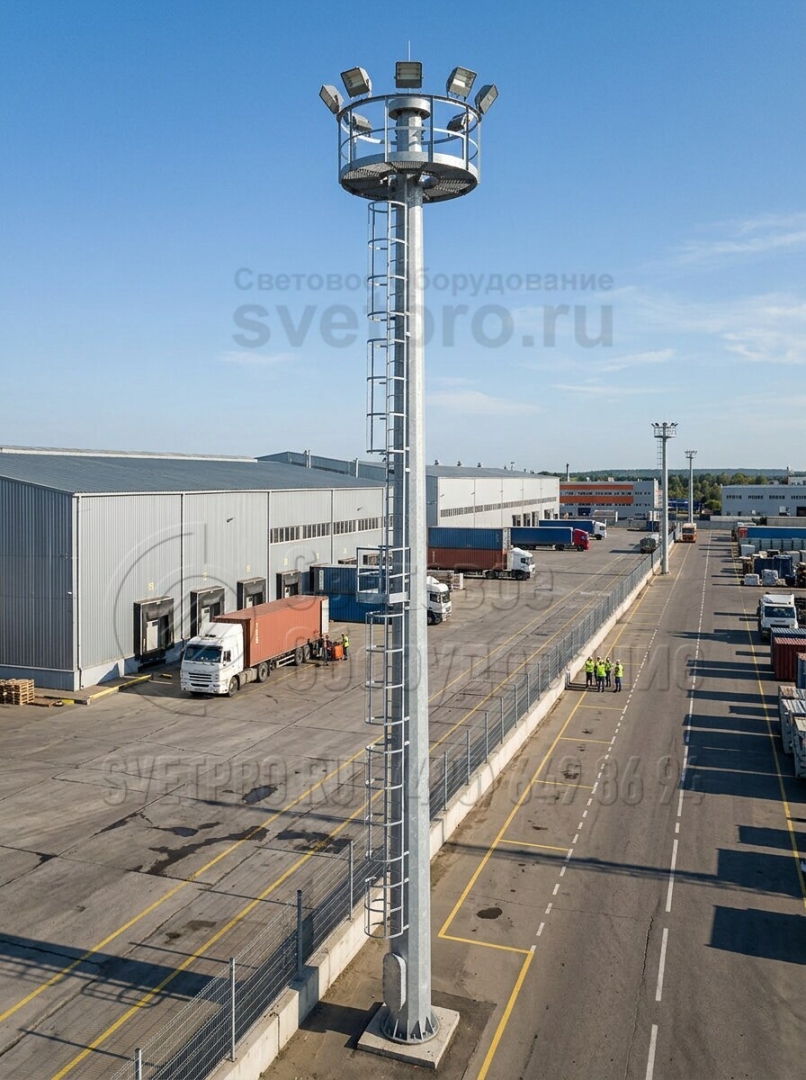

6. Мачта ВМОН‐20 с круглой площадкой обслуживания позволяет размещать прожекторы по кругу
для достижения максимальной зоны освещения вокруг.
