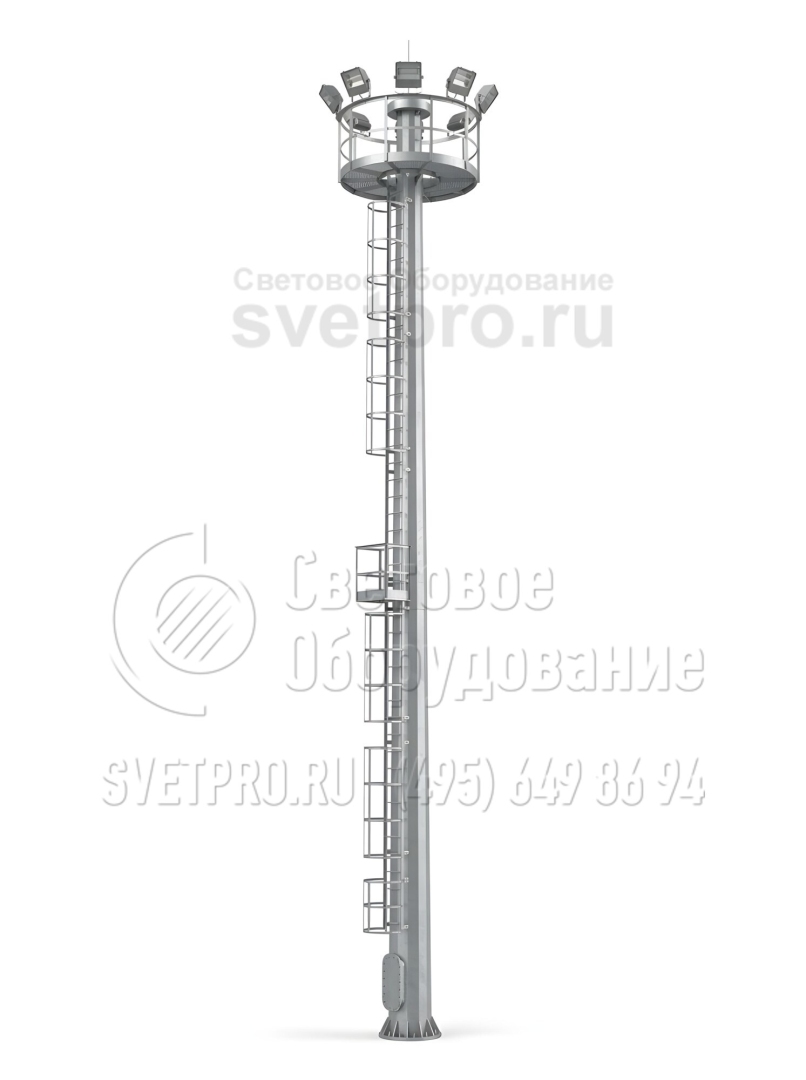

ВМОН-11 Высокомачтовые граненые опоры со стационарной короной высота 11 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВМОН-11 |
| Количество секций: | 2 |
| Количество световых приборов: | 5 |
| Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 700 мм |
| Нижний диаметр: | 500 мм |
| Вес: | 506 кг |
| Высота: | 11 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
|---|---|---|---|---|---|---|---|---|
| ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
| ВМОН-11 | ВМОН-11 | 506 | 11 | 500 | 700 | 600 | 2 | 5 |
ОПИСАНИЕ
ВМОНТ-11 — это осветительная мачта со стационарной короной, ствол которой имеет высоту от уровня земли до оголовка 11 метров. Она отличается от опор повышенной прочностью и несущей способностью. На неподвижную раму в нижней части можно установить очень мощные светильники и прожекторы для заливающего или направленного освещения различных объектов.
Ствол конструкции делается из листовой стали. Толщина материала и марка подбираются в зависимости от требуемой несущей способности и планируемого района эксплуатации. Для повышения прочности корпус делается в виде многогранника. Таким образом формируются ребра жесткости, которые не дают мачте обрушится под нагрузкой при сильном ветре.
Ствол мачты имеет конусообразную форму. Поэтому центр тяжести у него располагается ближе к основанию. Конструкция состоит из двух частей, которые соединяются друг с другом телескопическим способом. Благодаря разделению корпуса на несколько сегментов мачту легче перевозить на полуприцепе.
Крепление рамы со светильниками производится на фланец. Монтаж также производится фланцевым способом. Для установки необходимы анкерные закладные детали фундамента, которые бетонируются в котловане.
Вам нужна мачта типа ВМОНТ-11? Мы изготовим ее для вас в соответствии с требованиями ГОСТ в срок не более 8 недель.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

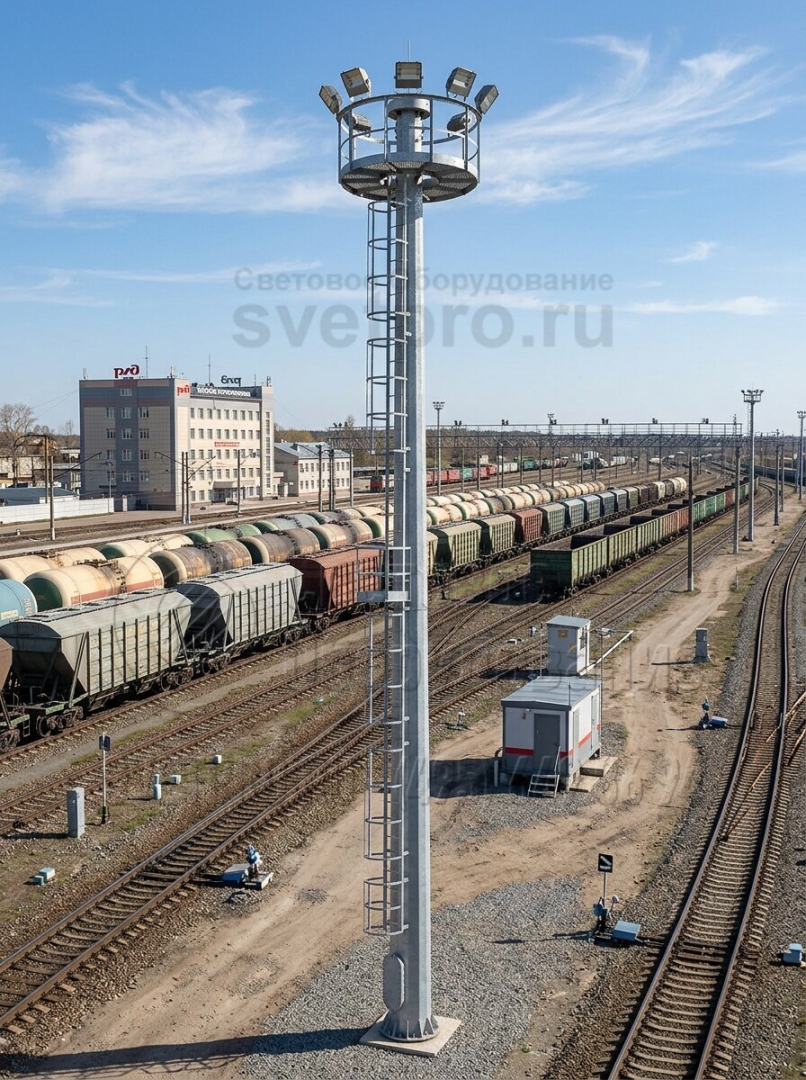

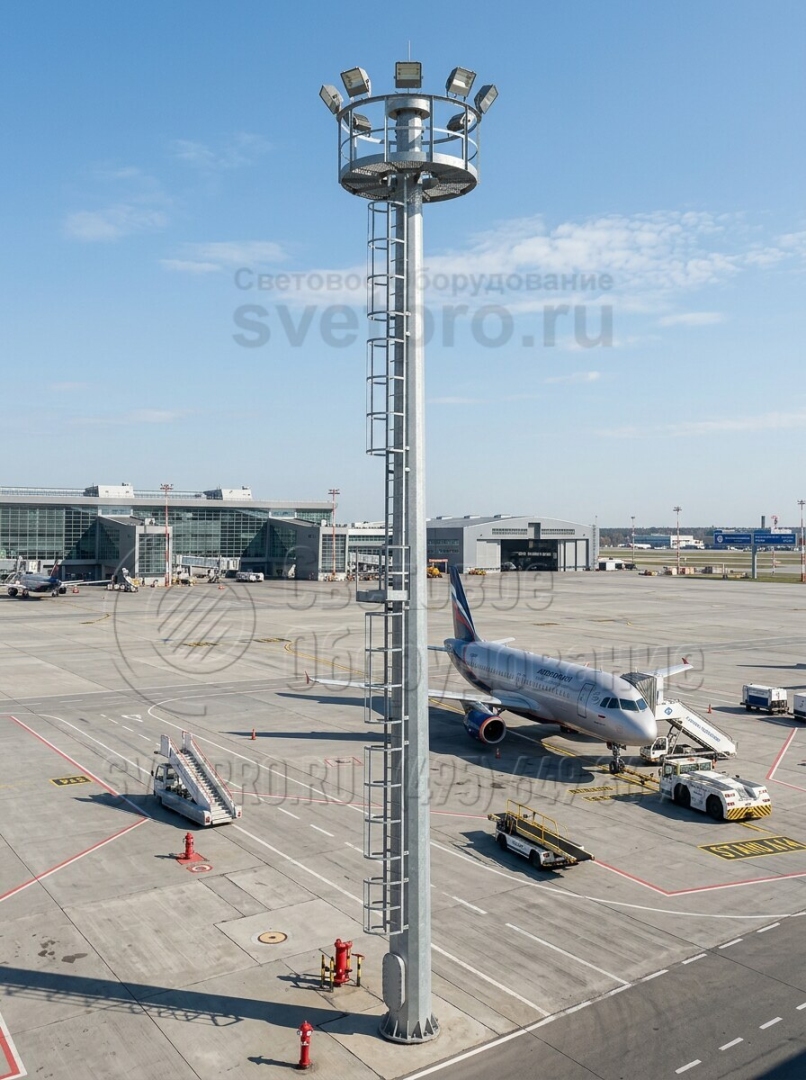

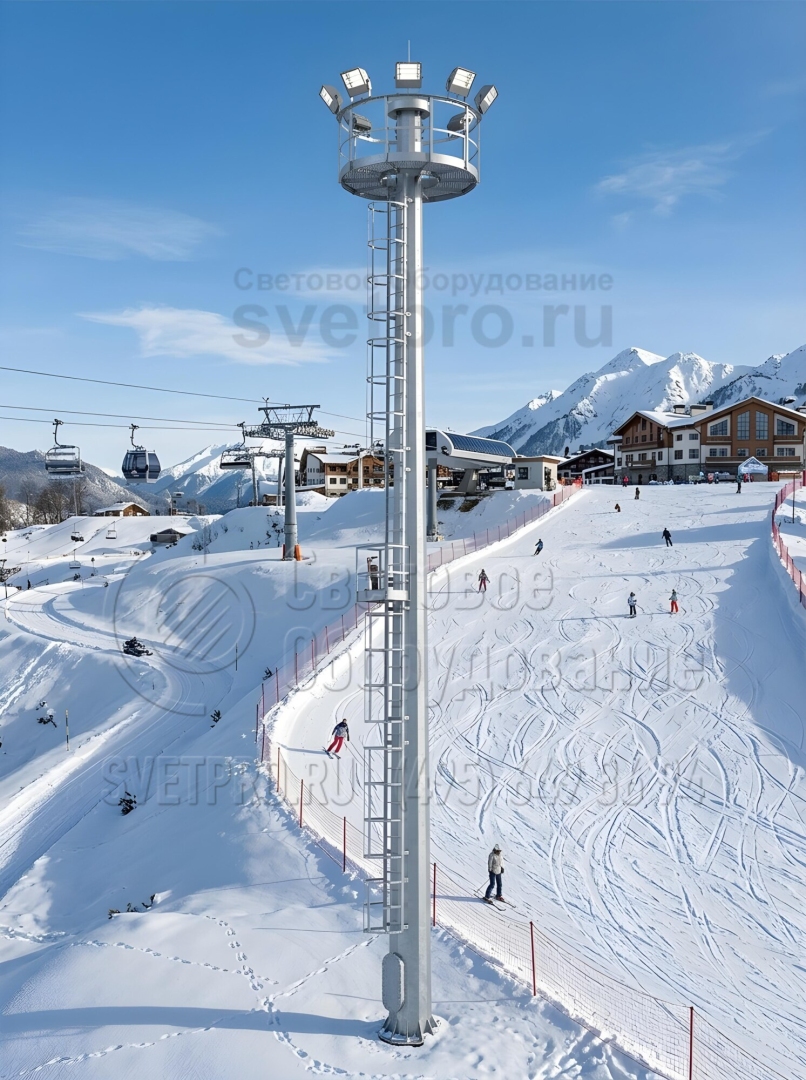

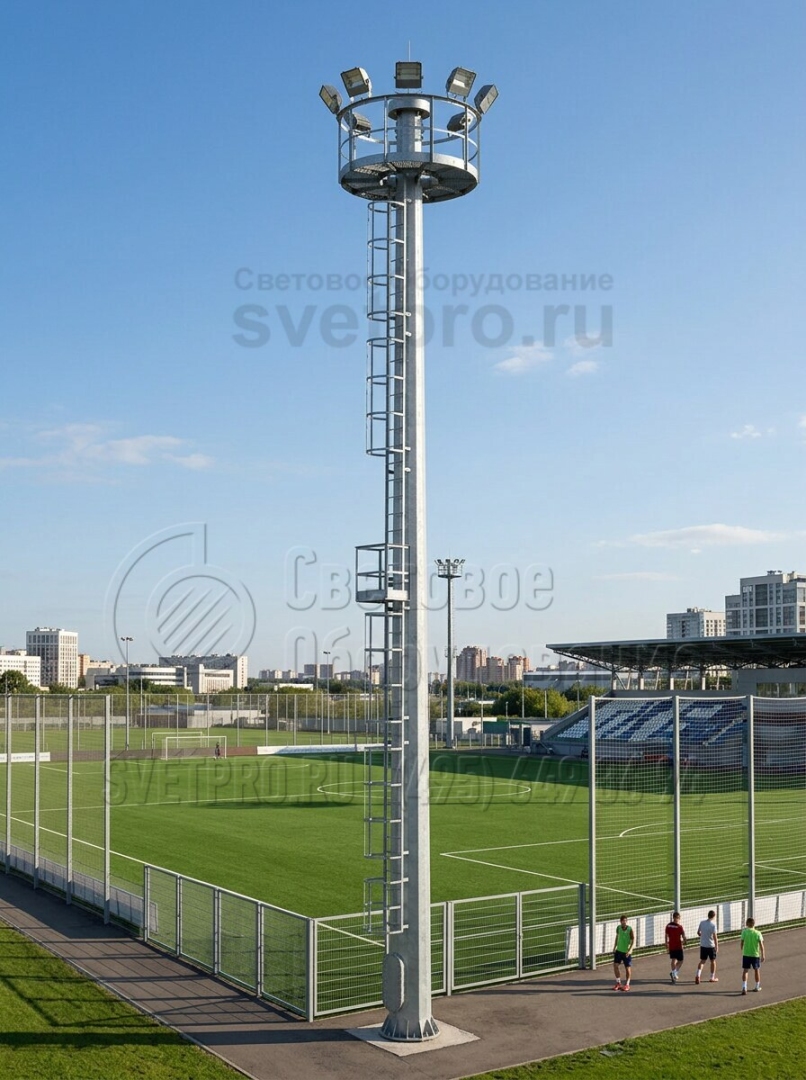

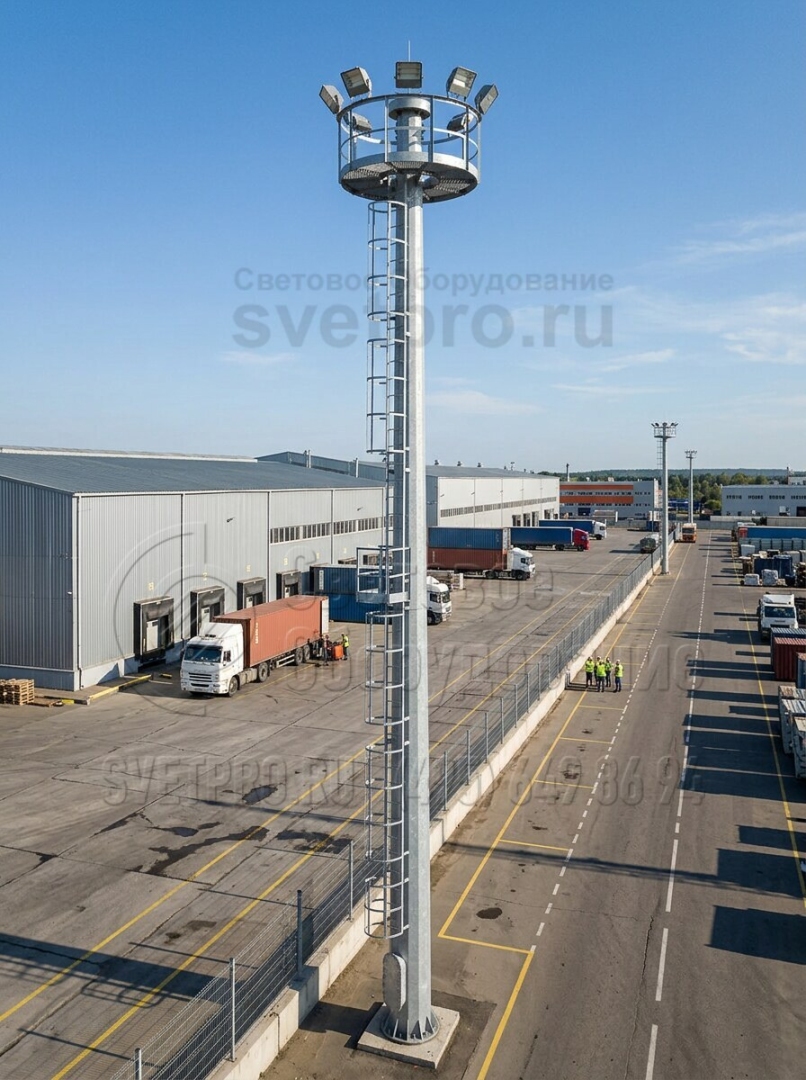

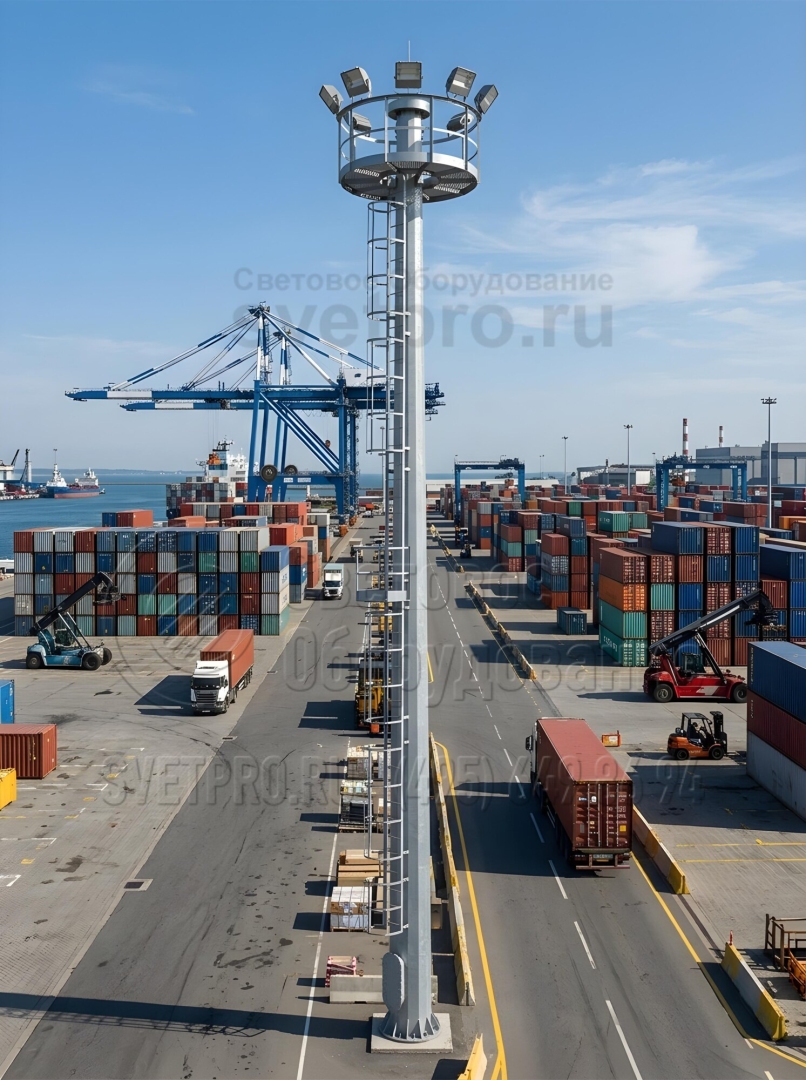

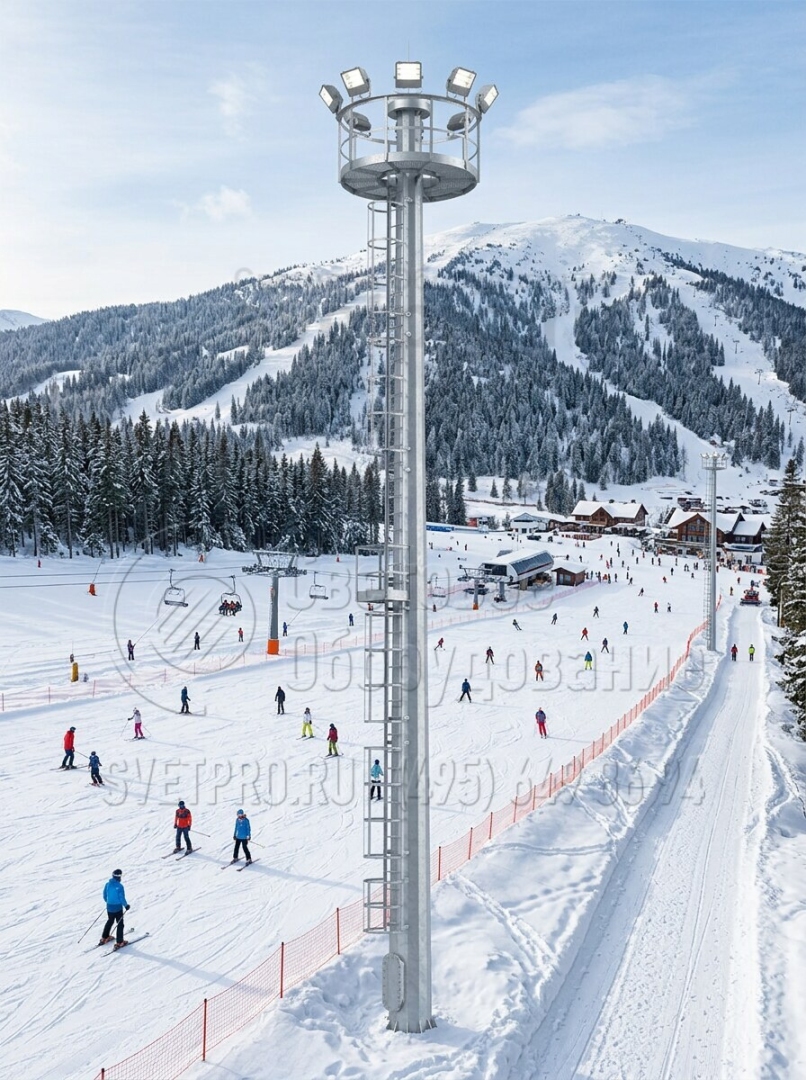

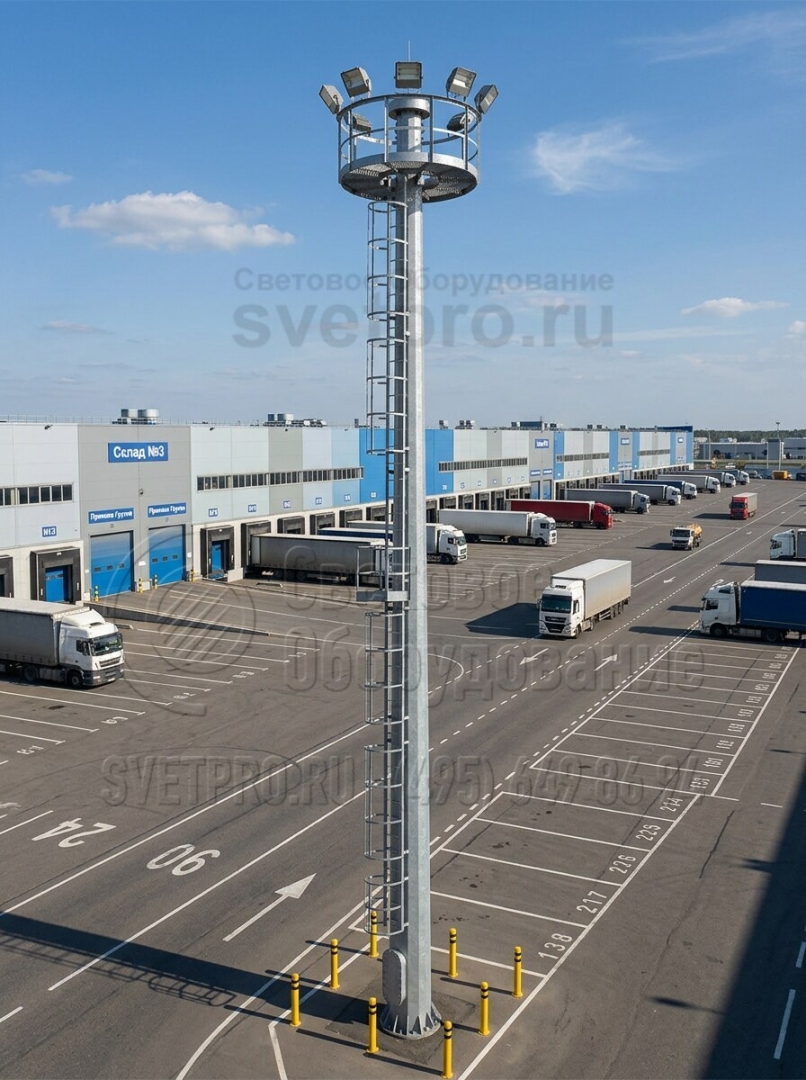

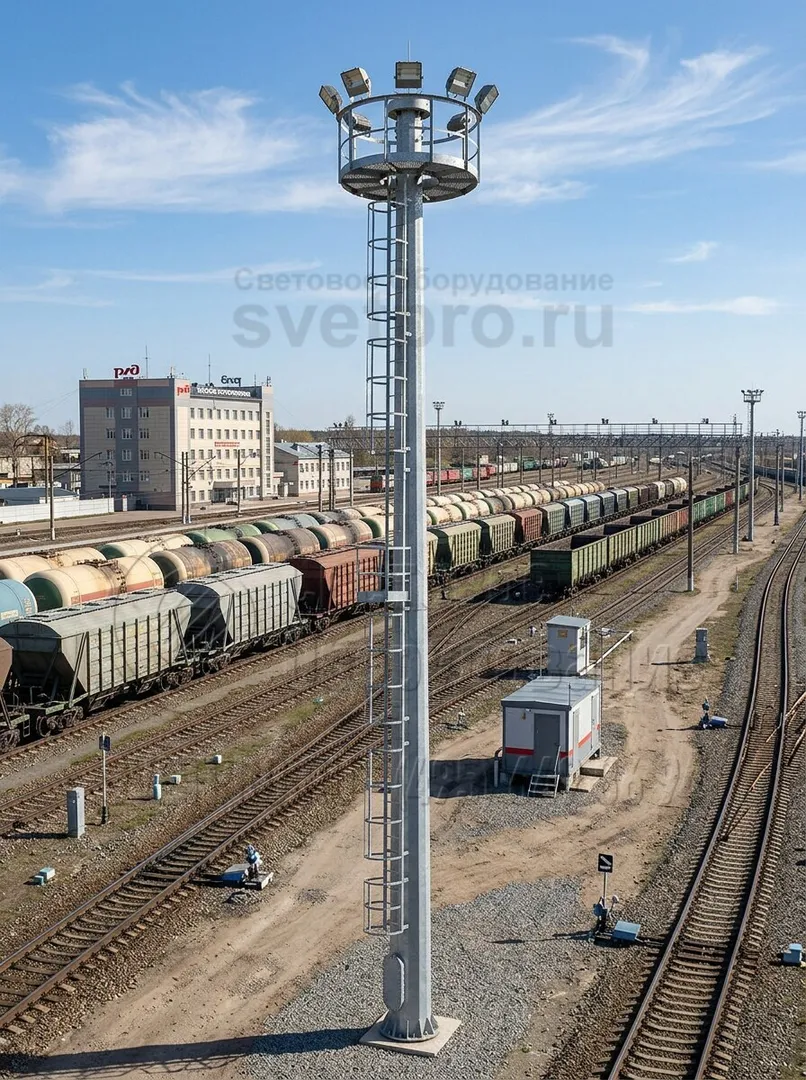

фото с объектов
|
|
