П-ФГ-16 Опора складывающаяся фланцевая граненая высота 16 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | П-ФГ-16 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4-12 |
Материал: | Листовой металлопрокат |
Размер фланца: | 500 мм |
Нижний диаметр: | 285 мм |
Верхний диаметр: | 100 мм |
Вес: | 778 кг |
Высота: | 16 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?

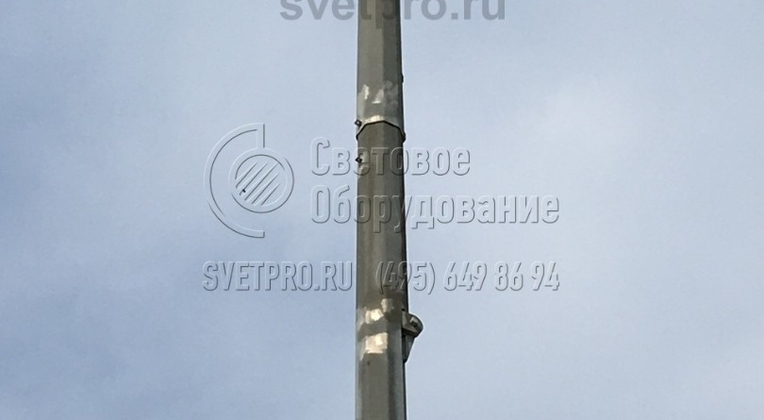

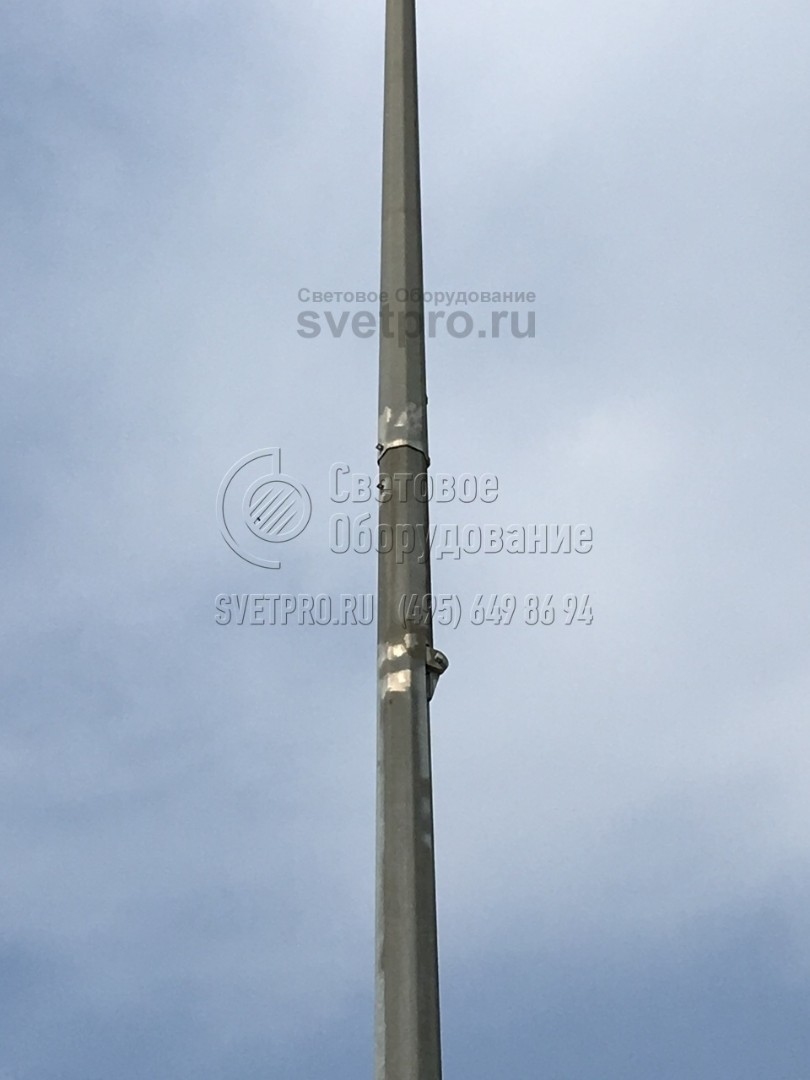

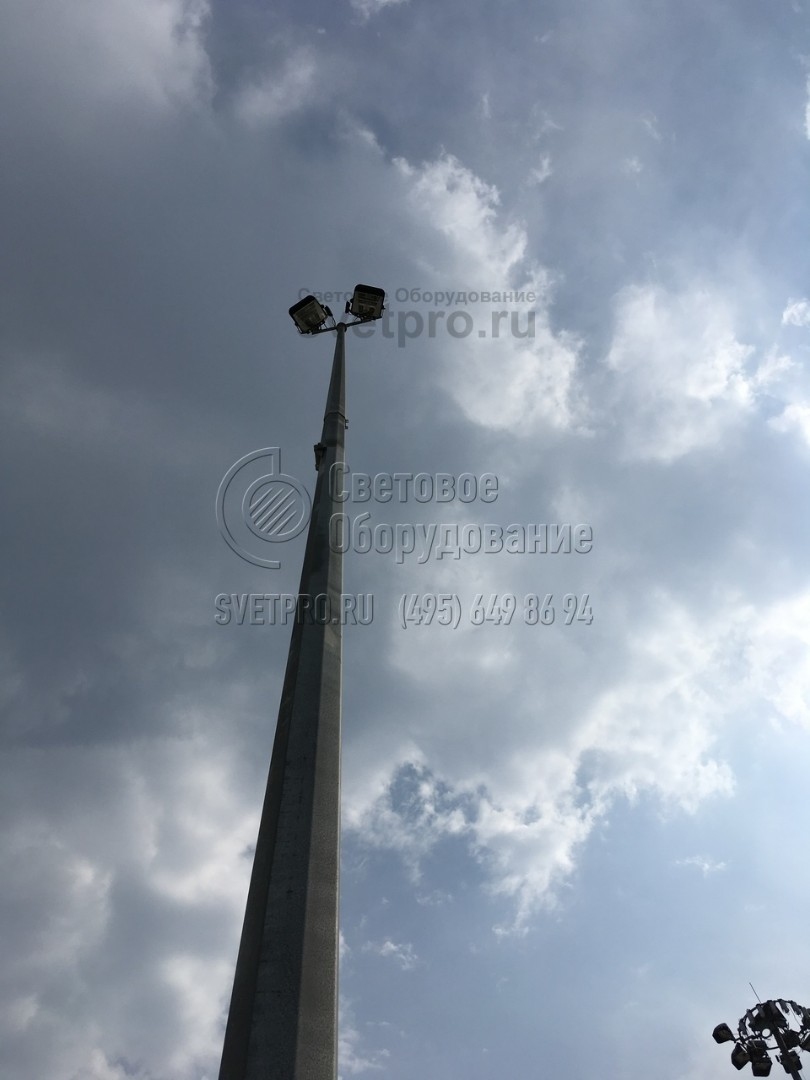

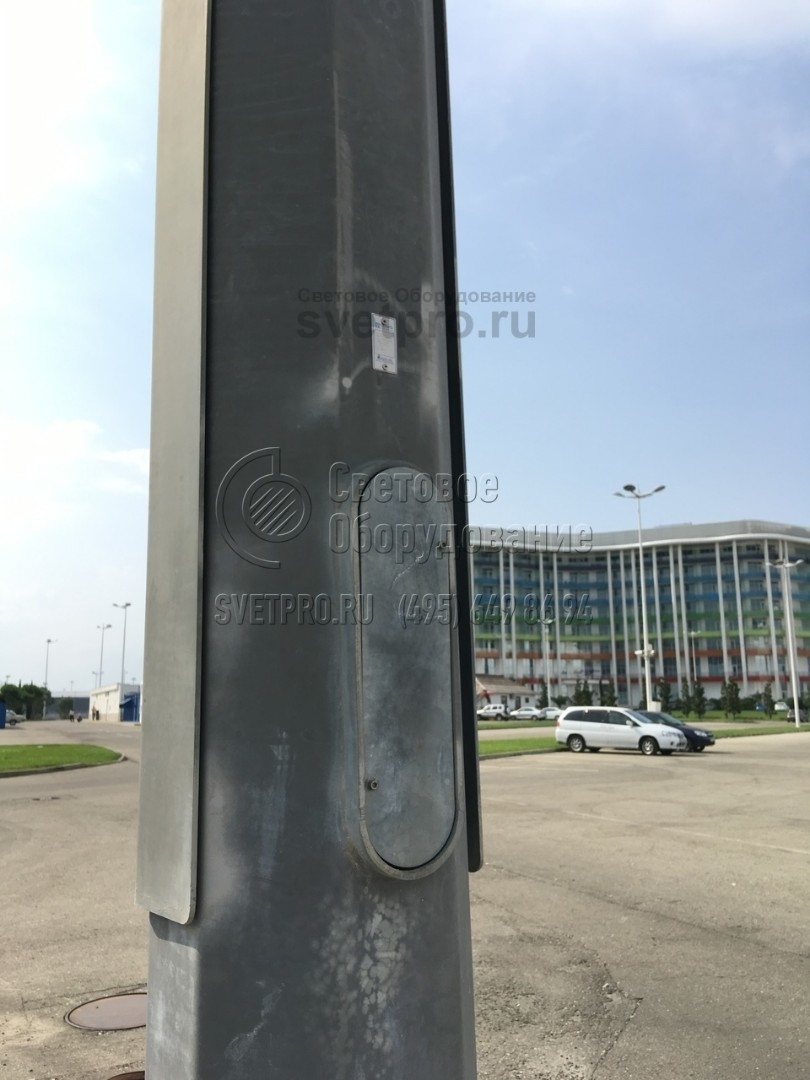

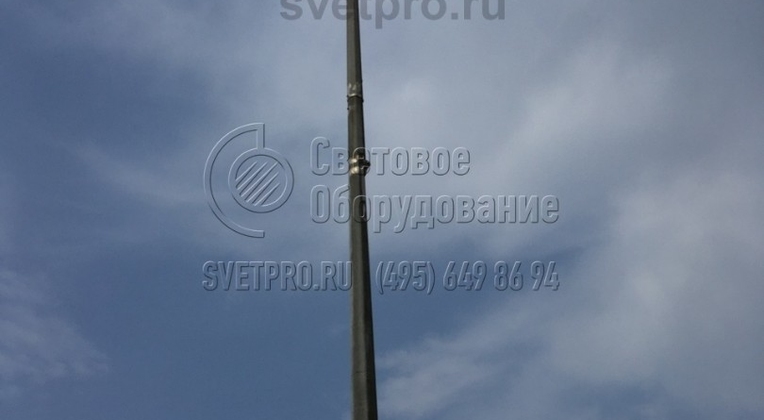

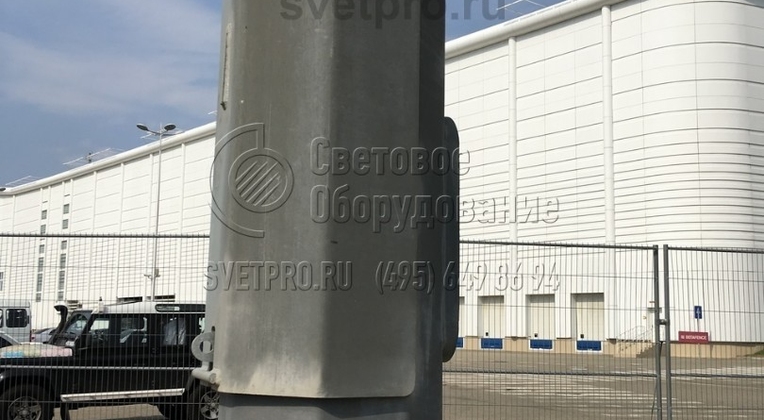

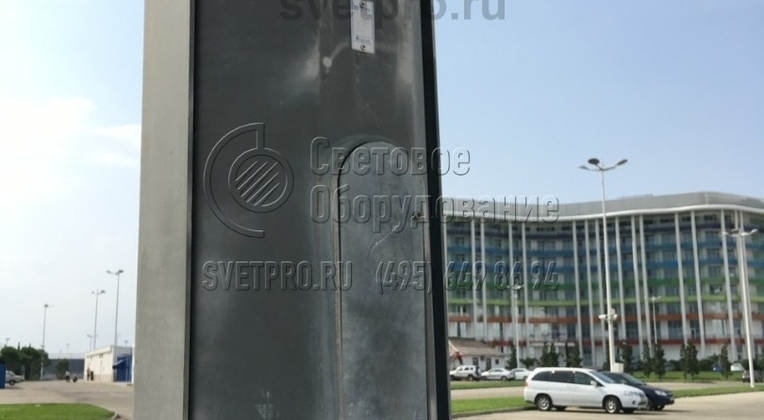

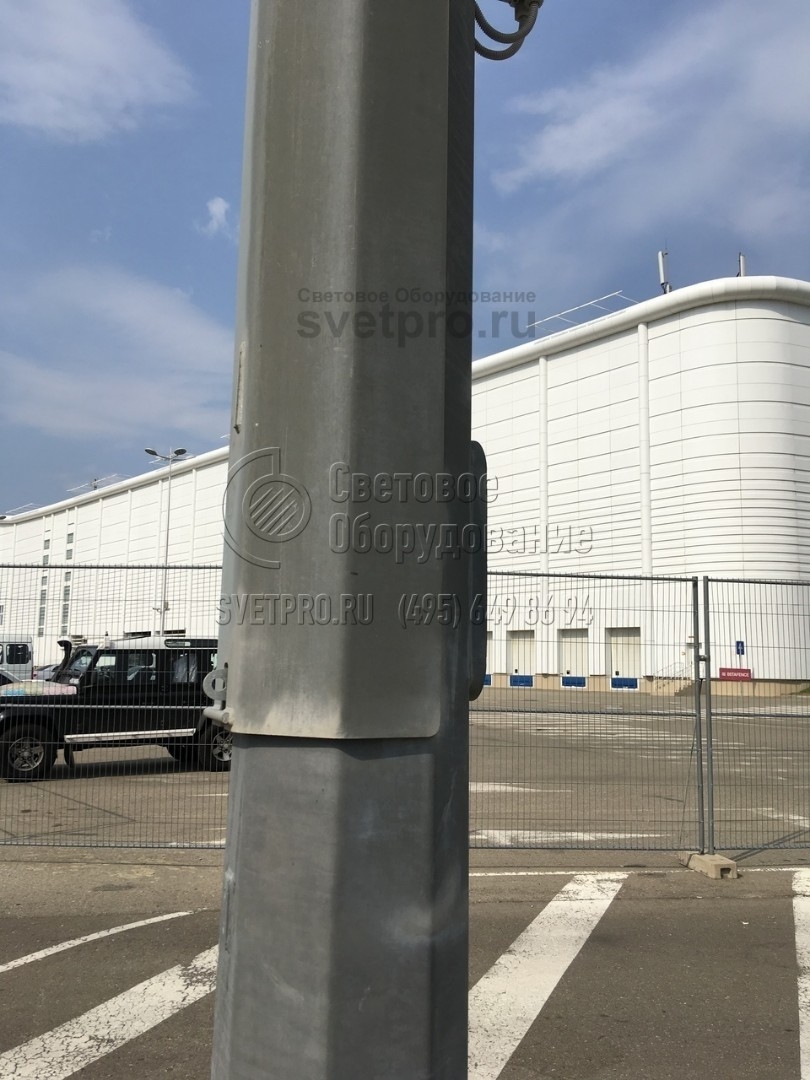

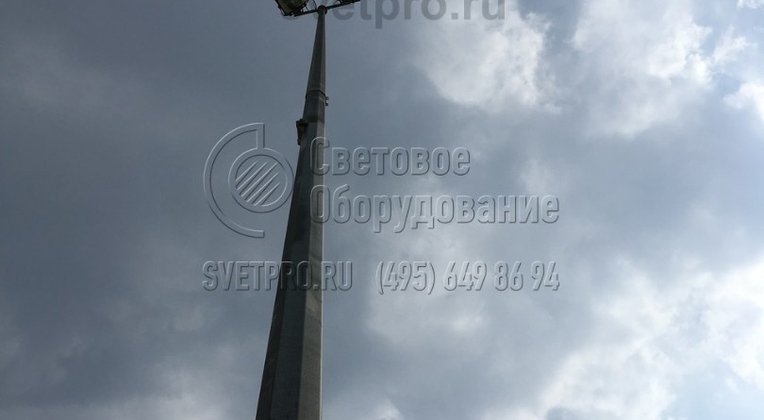

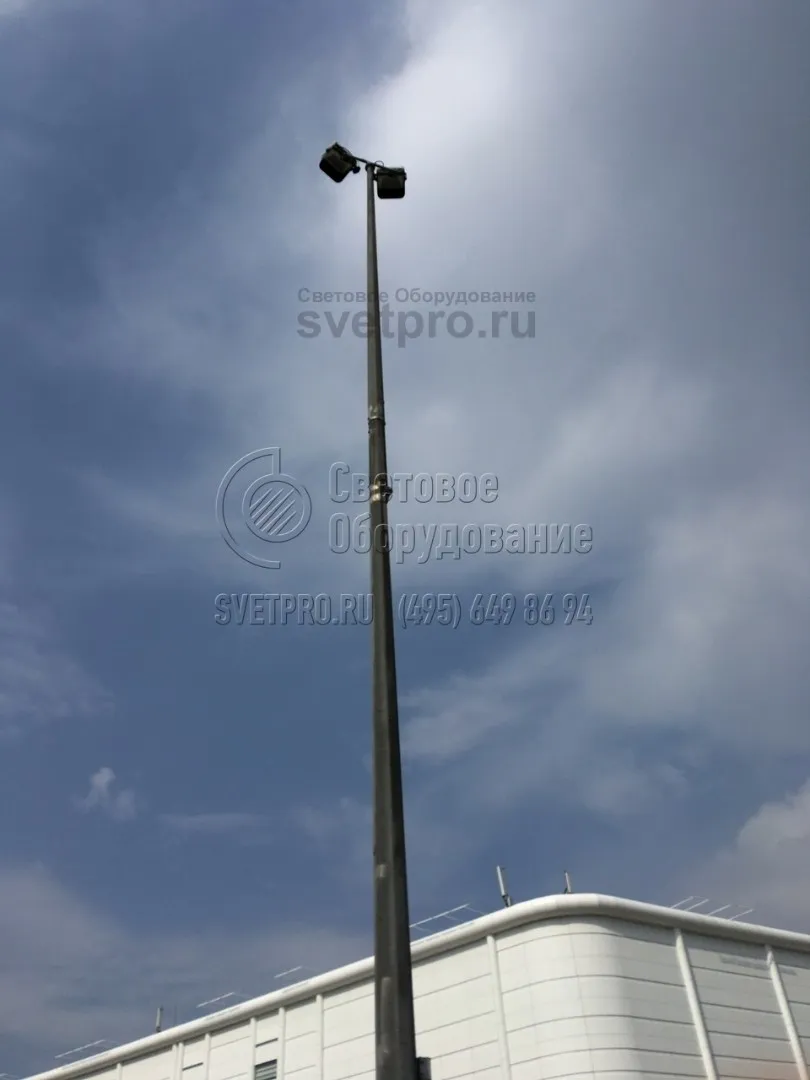

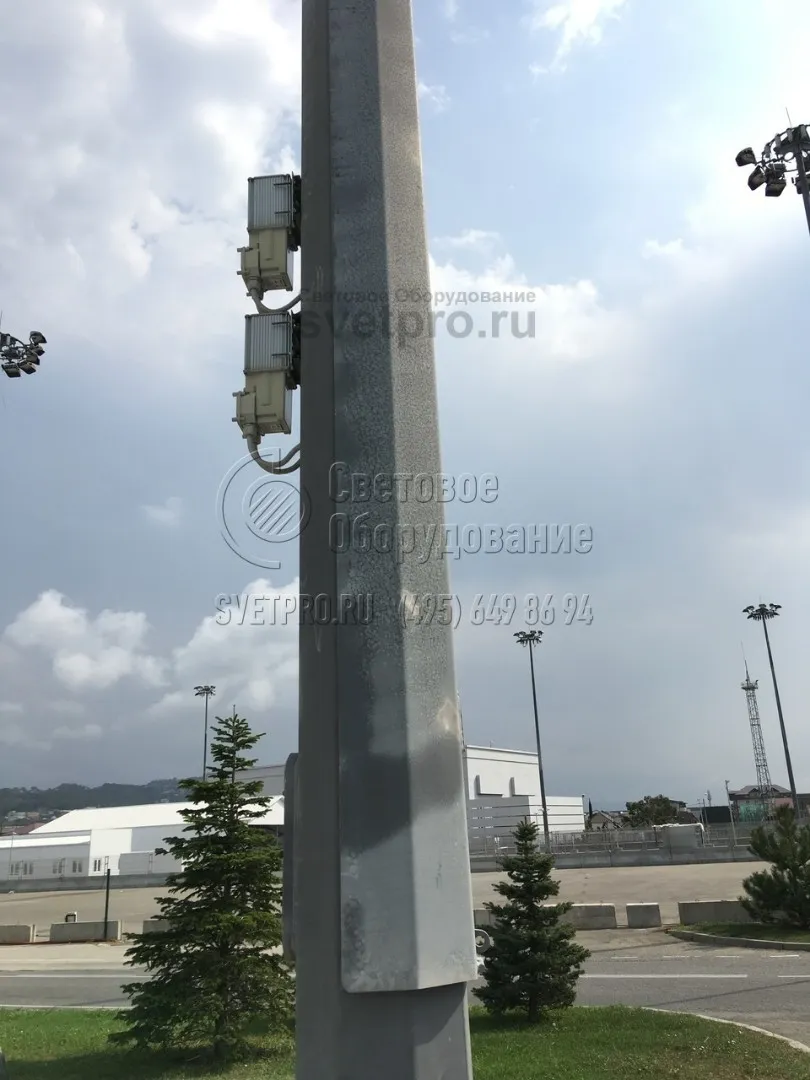

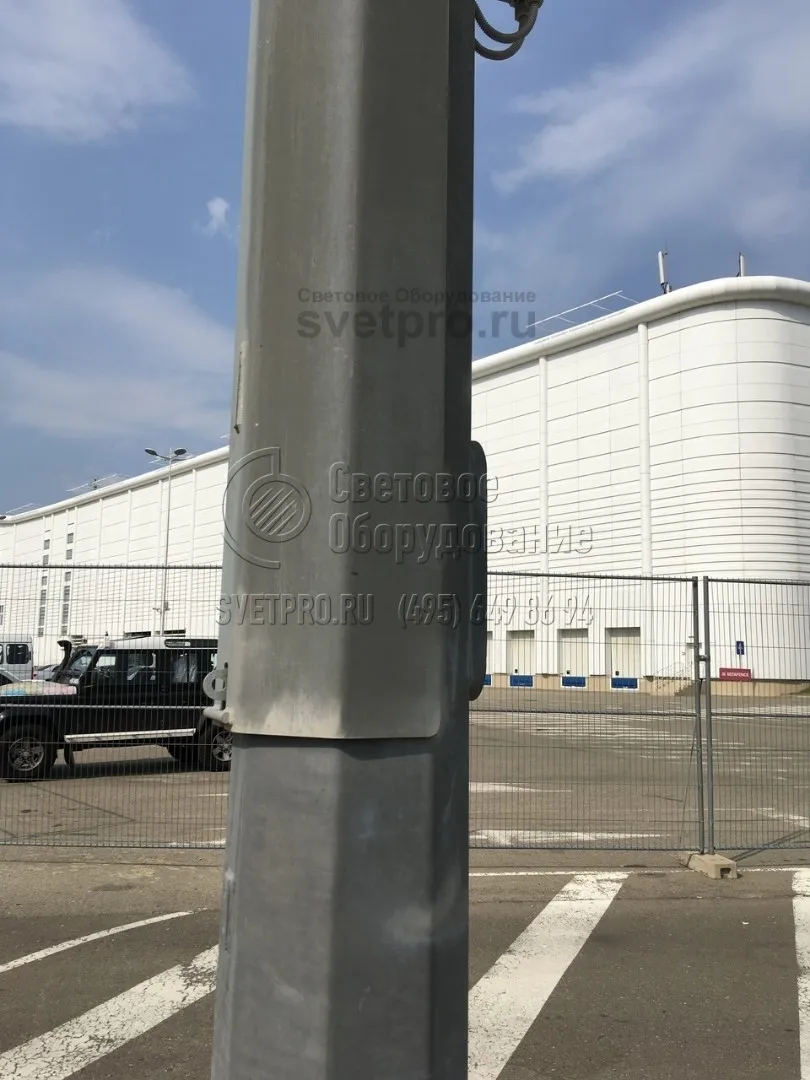

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименов-е закладного элем- та фундамента | Масса*, кг | Обознач-е установ. места кронштейна | H, мм | h1, мм | h, мм | Dн, мм | Dв, мм | d, мм | n, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
П-ФГ-16-к**-ц | ЗФ-36/4/К400-3,0-б | 778 | *** | 16000 | 3000 | 8103 | 285 | 100 | М36 | 4 | 500 | 400 | 450 | 135 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
ОПИСАНИЕ
Складывающаяся опора П-ФГ-16 – конструкция высотой 16 м, предназначенная для освещения больших открытых территорий и площадок. Ее функциональные возможности схожи с высокомачтовыми опорами. Поворотная конструкция позволяет обслуживать опору без участия спецтехники. Такие столбы устанавливаются в труднодоступных местах и используются для иллюминации горнолыжных склонов и трасс, ж/д развязок. Наличие граней обеспечивает изделиям высокую устойчивость, соответствие расчетным показателям прочности, способность выдерживать высокие нагрузки.
Для изготовления П-ФГ-16 используется листовой металлопрокат, сворачиваемый в конус специальным прессом. Конструкция опоры состоит из неподвижной и поворотной части, соединенных между собой шарнирным узлом. Защиту от коррозии и внешнего воздействия негативных факторов обеспечивает обработка горячим цинкованием. По желанию заказчика возможно дополнительное окрашивание столба согласно каталога RAL.
Монтаж конструкции выполняется на закладной бетонный фундамент с помощью фланцевого соединения. Опора стыкуется с заранее установленным закладным элементом.
