П-ФГ-20 Опора складывающаяся фланцевая граненая высота 20 метров
Цена*:
349 156
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора поворотного типа П-ФГ-20 – двадцатиметровая конструкция с граненой поверхностью, функциональные возможности которой приравнивают ее к прожекторной мачте. Конструкция имеет меньший вес по сравнению с аналогами, обслуживание находящихся на ее вершине светильников выполняется без использования спецтехники либо подъема мастеров. Прожекторы опускаются вниз за счет складывания поворотной части столба, что существенно облегчает проведение ремонтных работ и сокращает требующееся на это время.
Изготовление опоры выполняется из стального металлопроката, сворачиваемого в конус с помощью специального пресса. Поверхность конструкции обрабатывается горячим цинкованием, что обеспечивает защиту металла от ржавчины и воздействия иных негативных факторов. Светотехника располагается на кронштейнах, устанавливаемых в верхней части опор. При необходимости изделие может окрашиваться порошковым красителем любого оттенка по каталогу RAL.
Опора монтируется на бетонный фундамент с находящимся внутри закладным элементом. Конструкция соединяется с закладной деталью помощью фланца.
фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | П-ФГ-20 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4-12 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 560 мм |
| Нижний диаметр: | 380 мм |
| Верхний диаметр: | 120 мм |
| Вес: | 1187 кг |
| Высота: | 20 м |
| Форма опоры: | Граненая |
| Тип короны: | Складная |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименов-е закладного элем- та фундамента | Масса*, кг | Обознач-е установ. места кронштейна | H, мм | h1, мм | h, мм | Dн, мм | Dв, мм | d, мм | n, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| П-ФГ-20-к**-ц | 349 156 ₽ | ЗФ-30/12/Д470-3,0-б | 1187 | *** | 20000 | 3000 | 10542 | 380 | 120 | М30 | 12 | 560 | 470 | 600 | 100 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

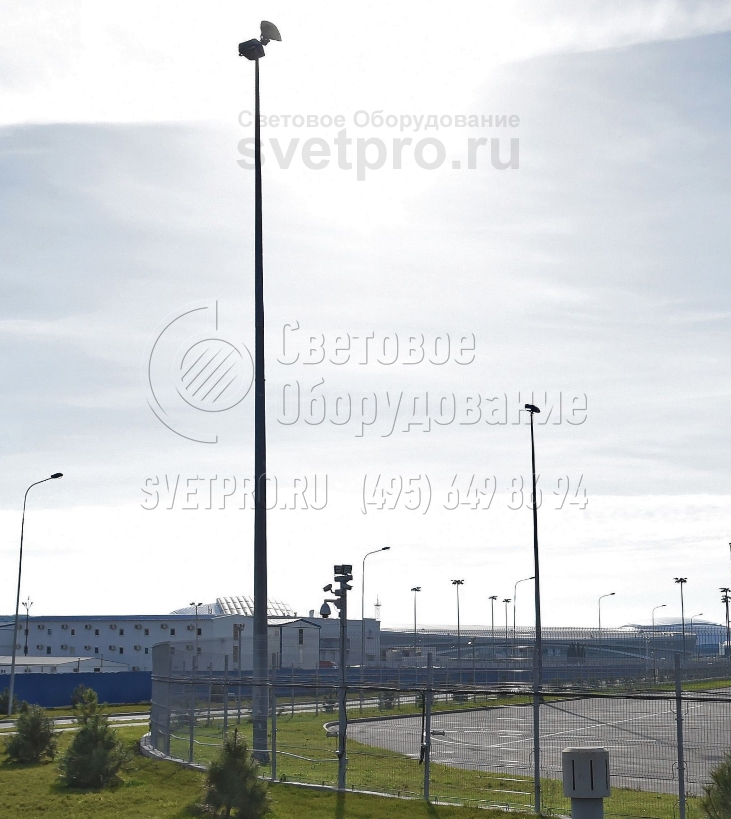

1. Освещение большой площадки логистического комплекса в г. Химки Московской области. -

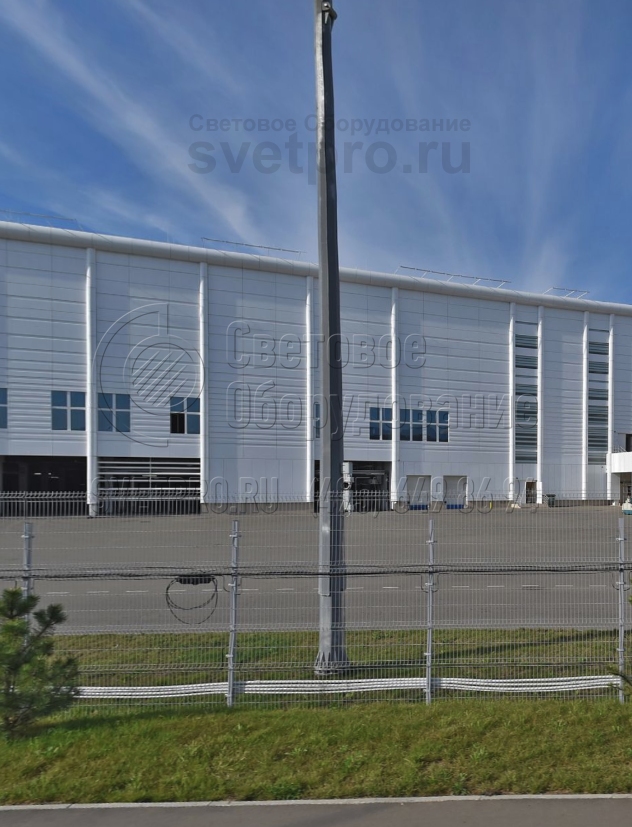

2. Зона разгрузки на логистическом терминале в г. Химки. -

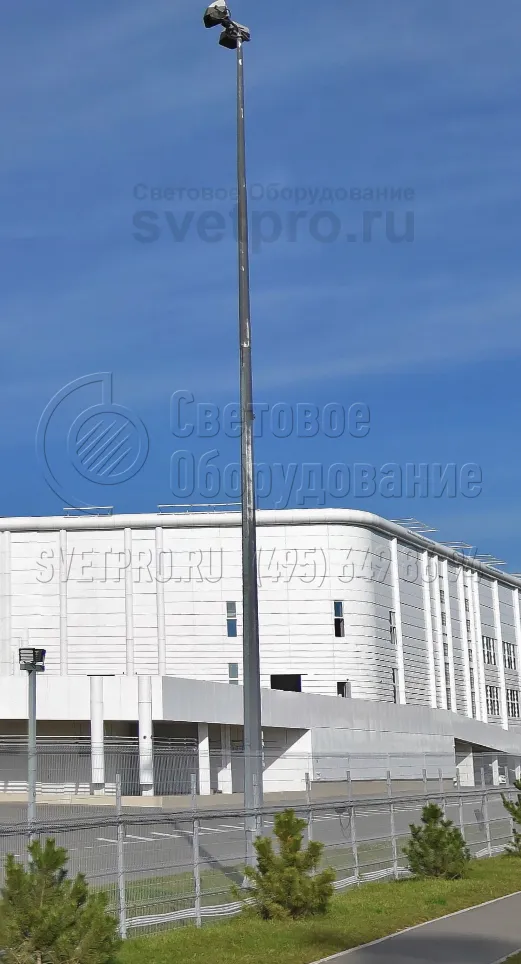

3. Освещение охранной зоны и парковки с использованием складывающихся 20‐метровых
опор. -

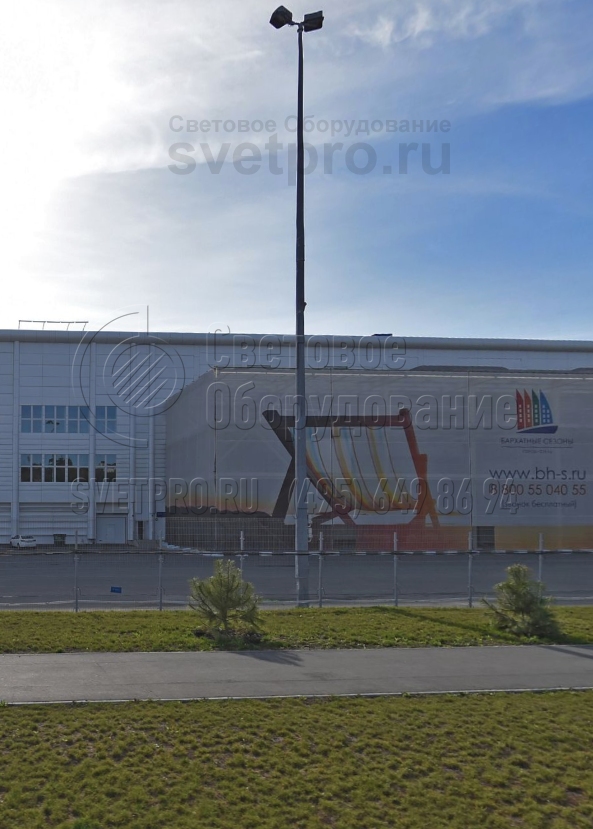

4. Освещение прилегающей территории вокруг логистического комплекса.
