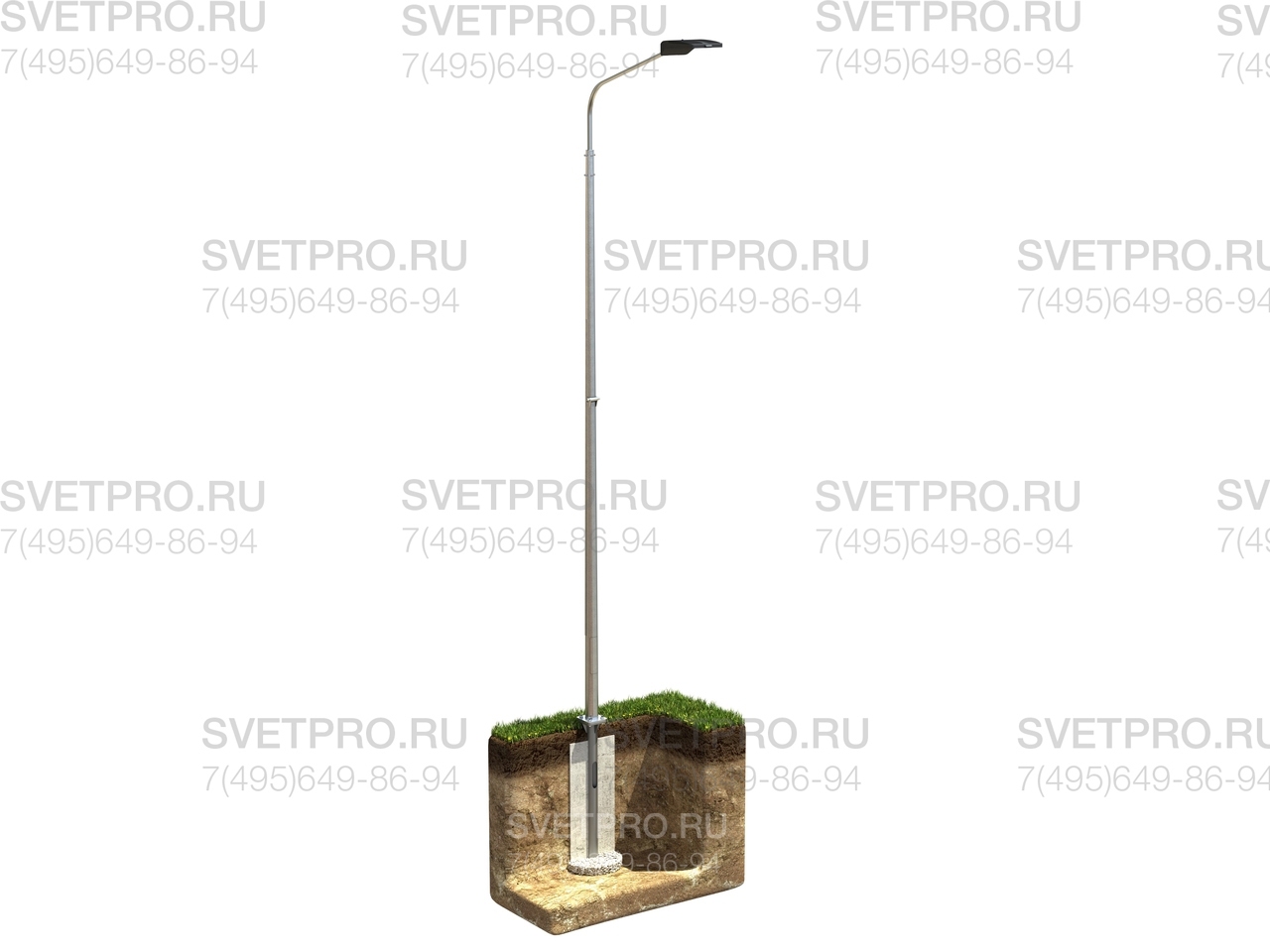

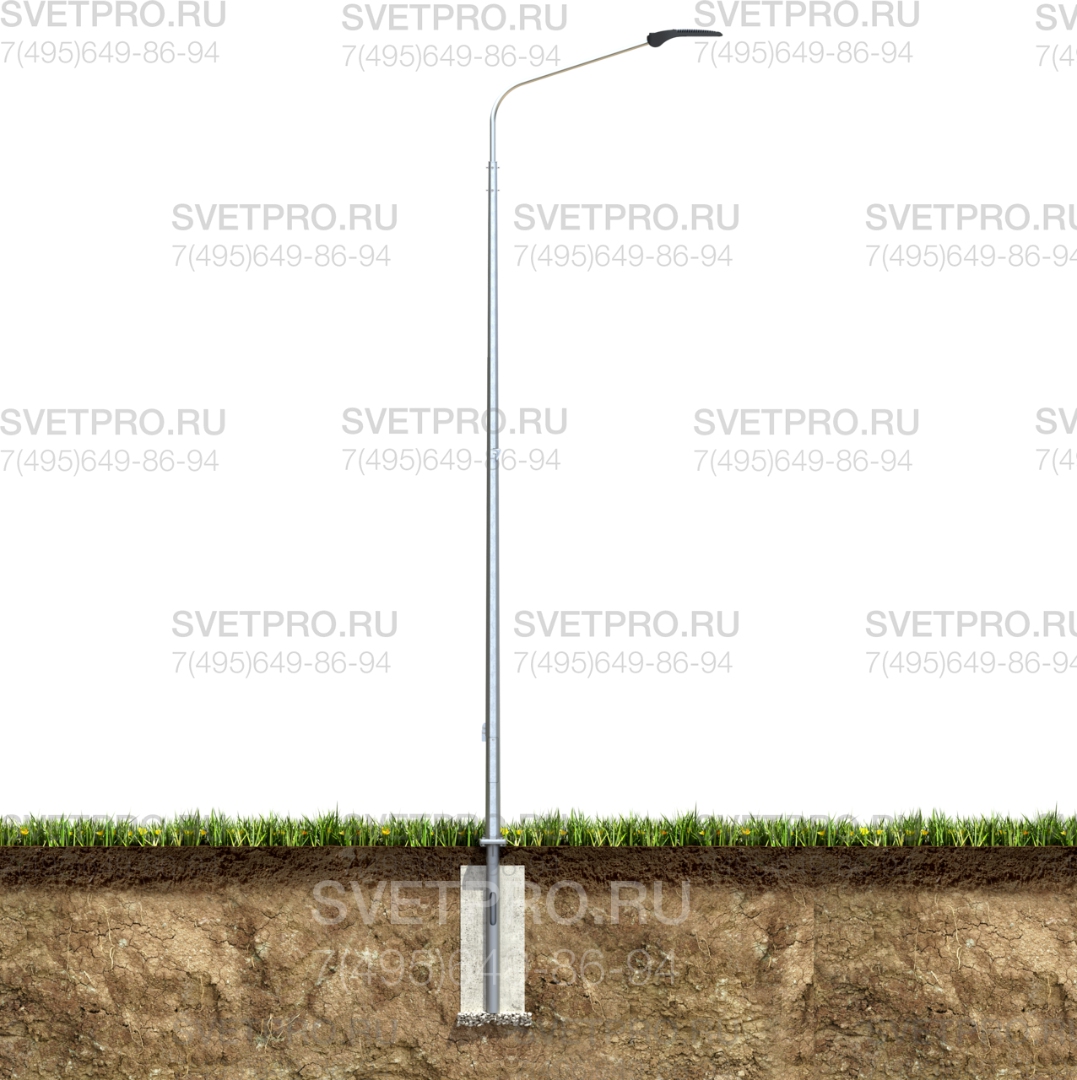

П-ФГ-8 Опора складывающаяся фланцевая граненая высота 8 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | П-ФГ-8 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4-12 |
Материал: | Листовой металлопрокат |
Размер фланца: | 320 мм |
Нижний диаметр: | 165 мм |
Верхний диаметр: | 75 мм |
Вес: | 153 кг |
Высота: | 8 м |
Форма опоры: | Граненая |

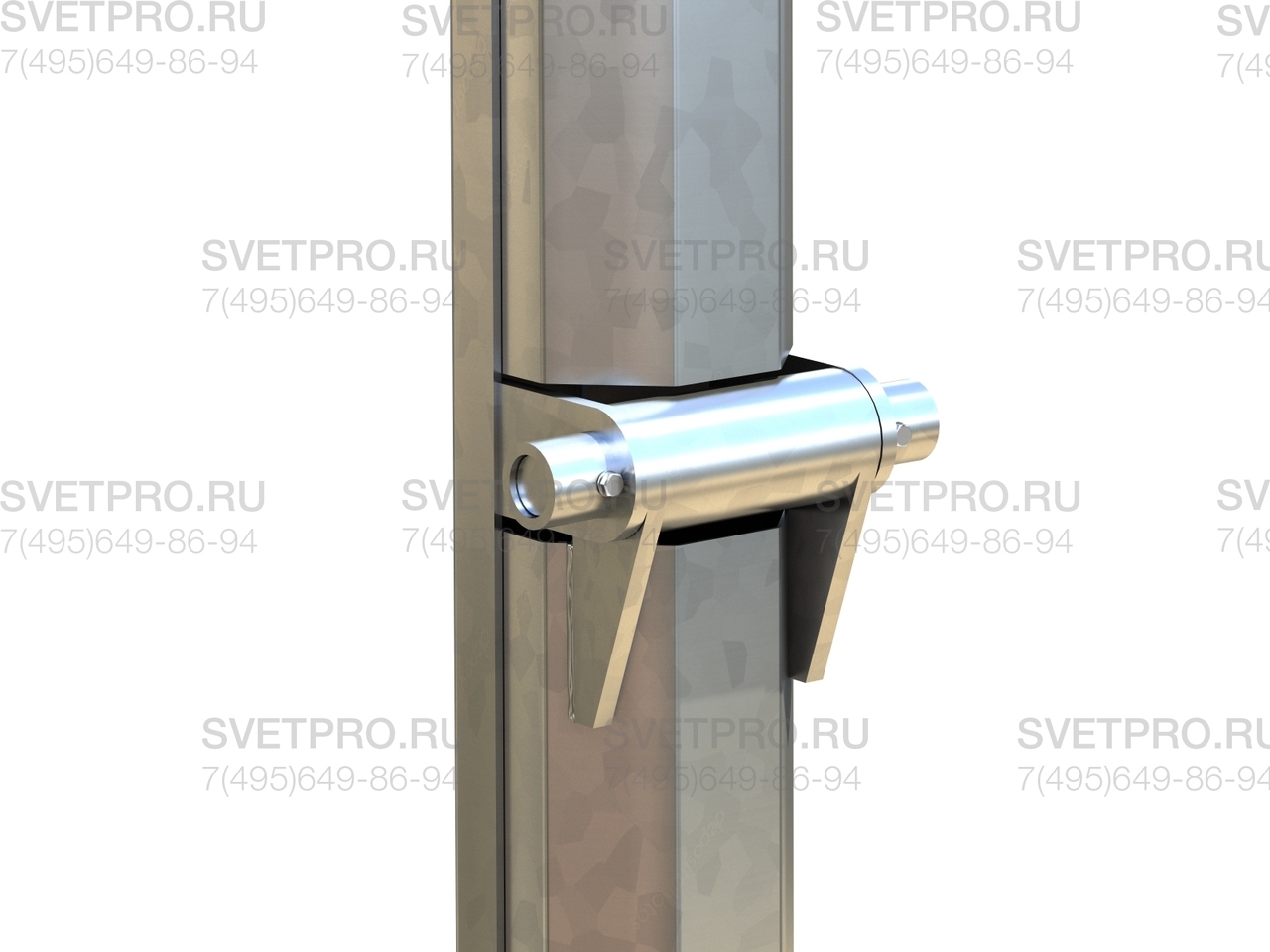

Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?

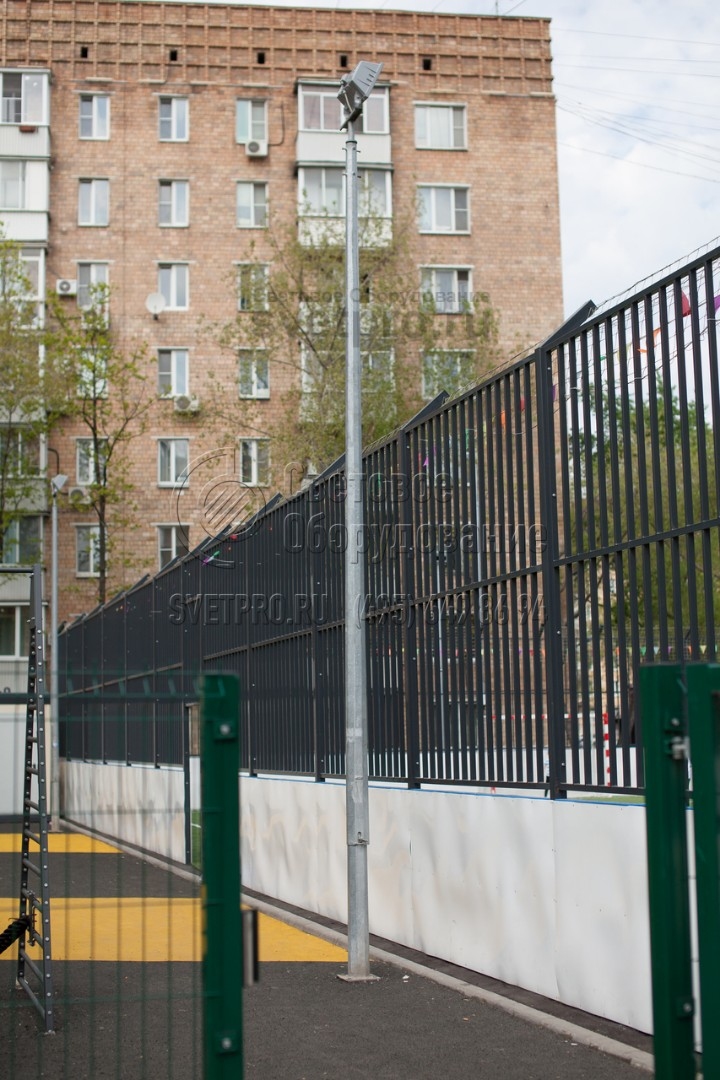

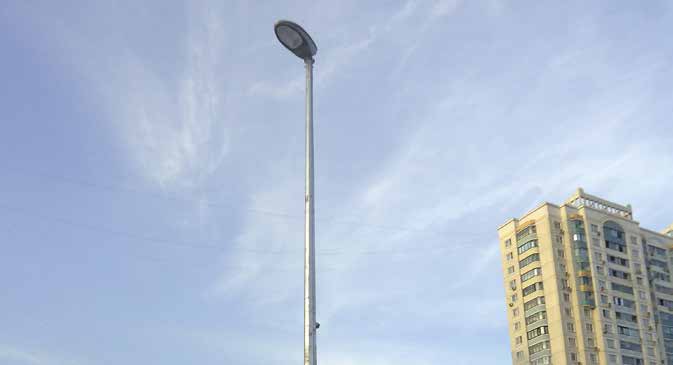

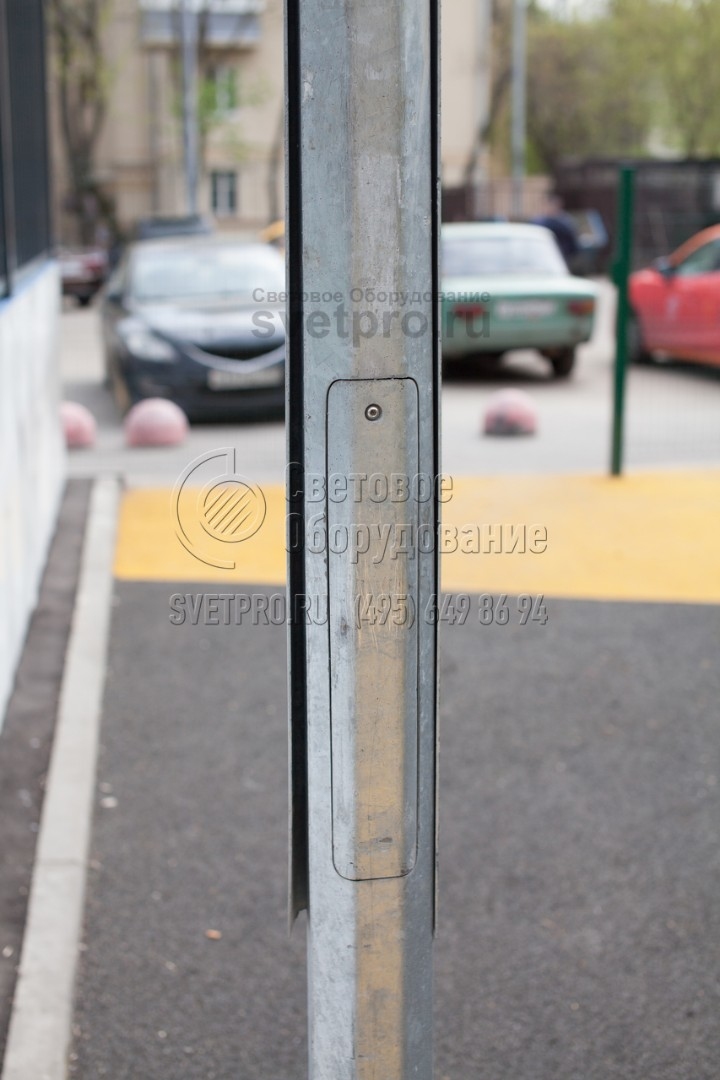

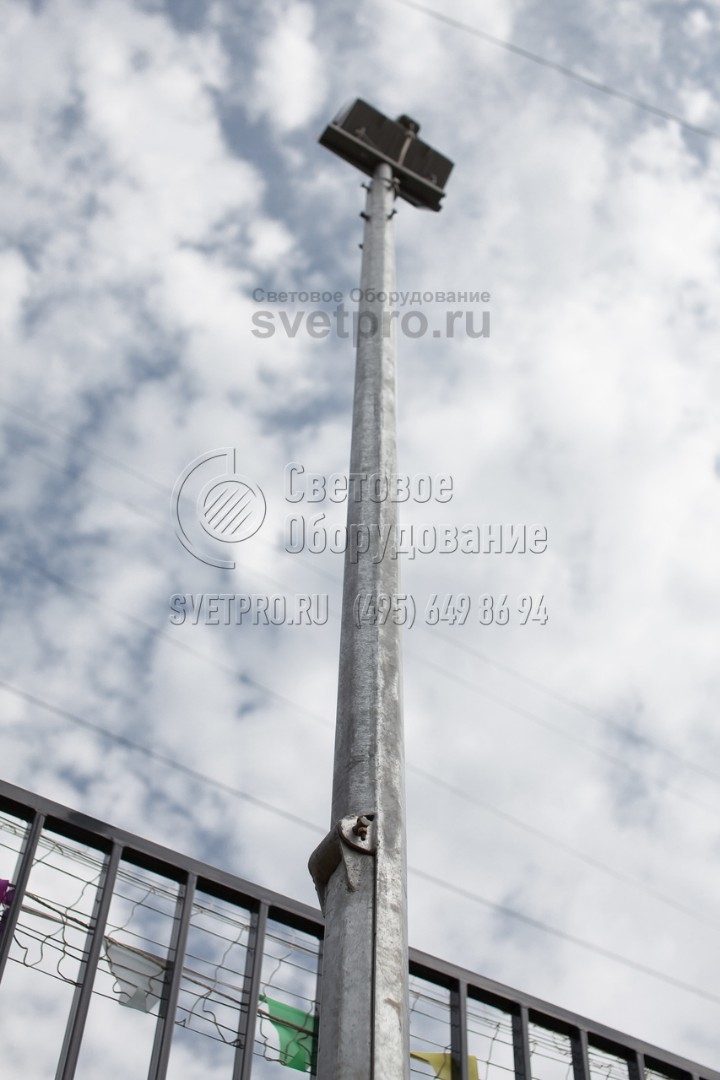

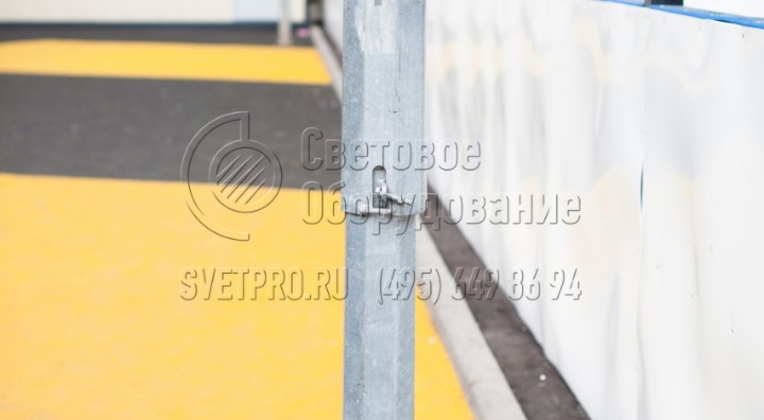

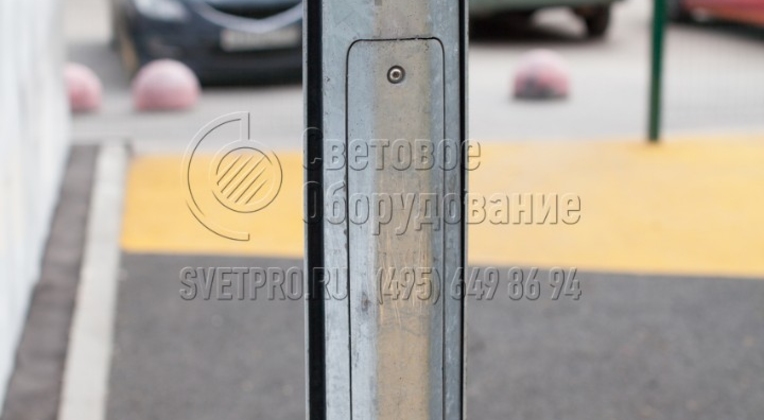

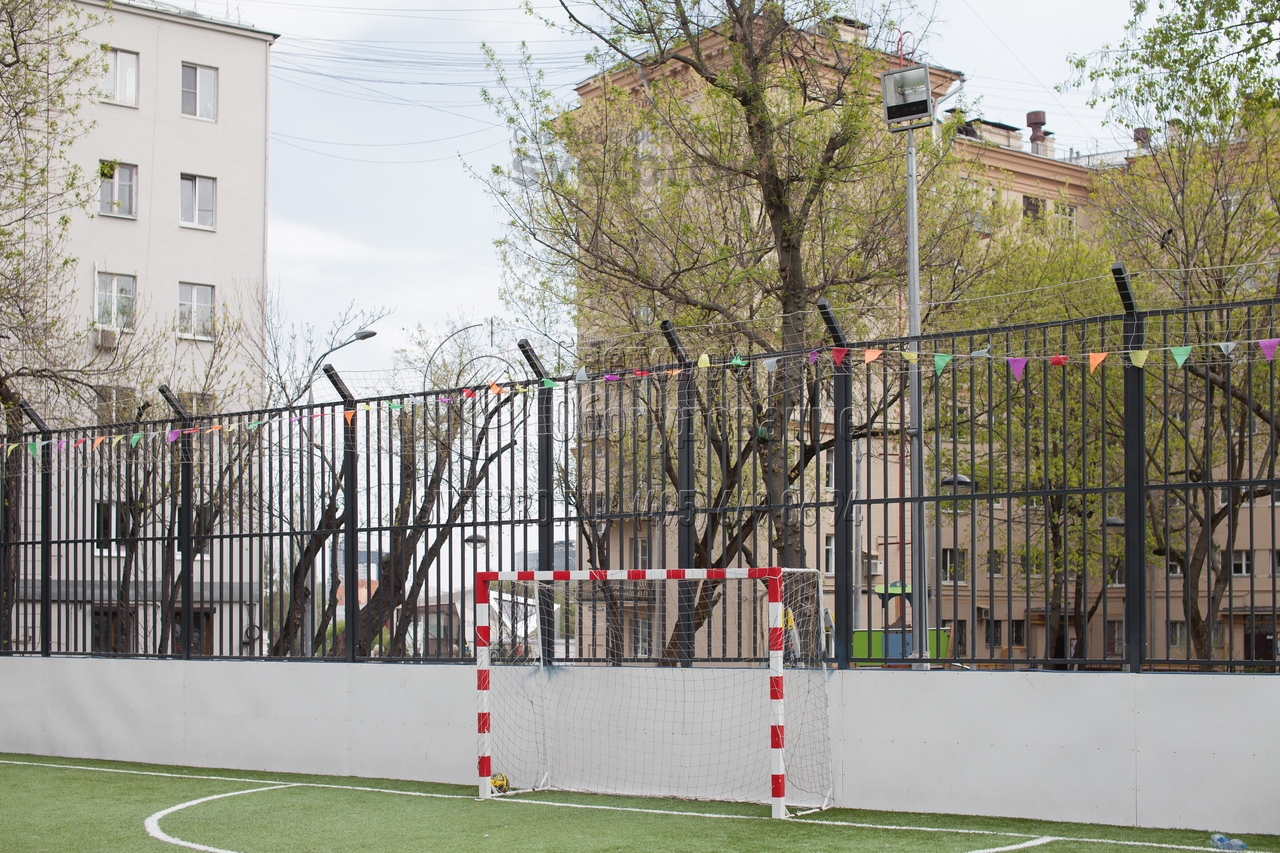

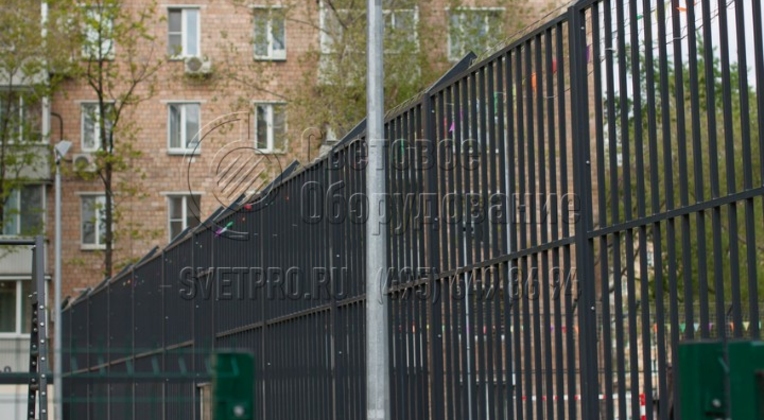

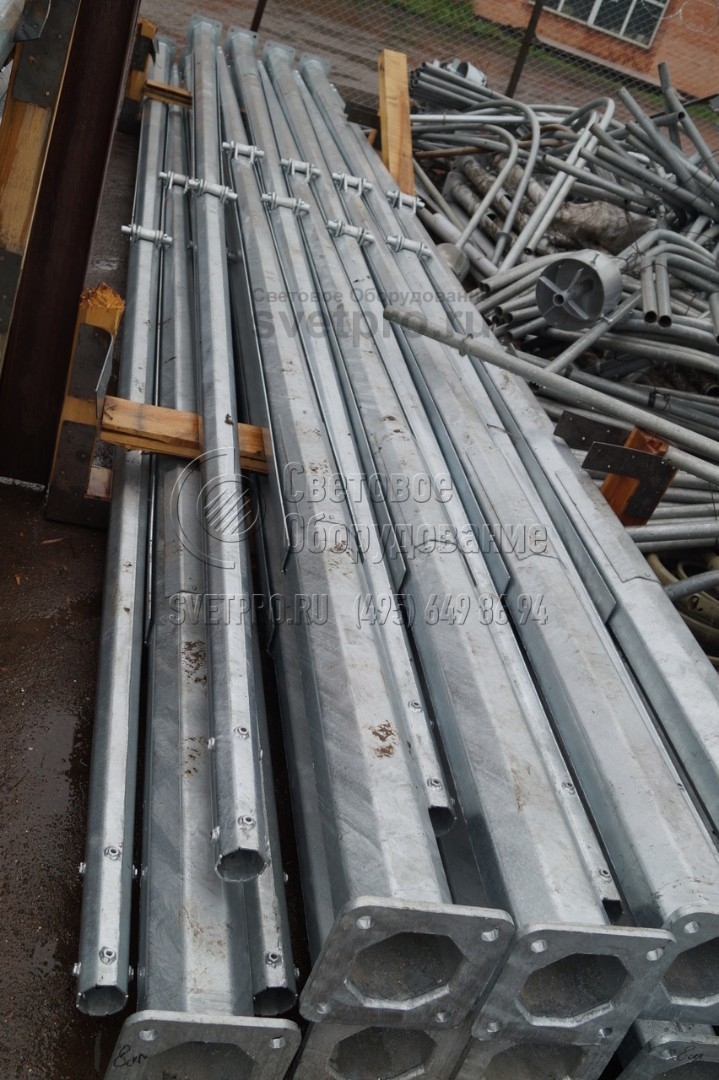

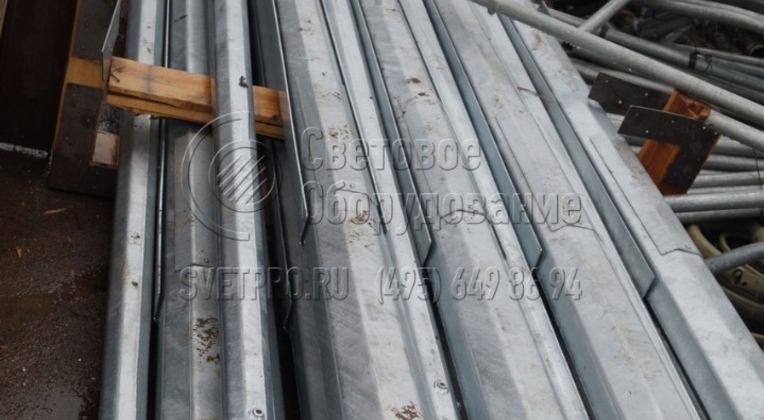

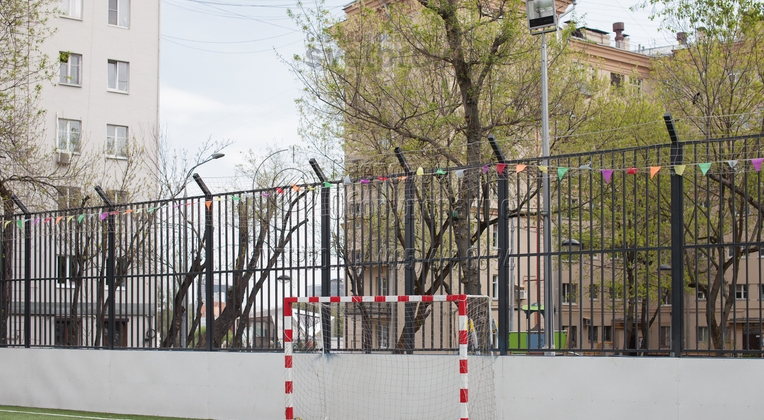

Фото с объектов

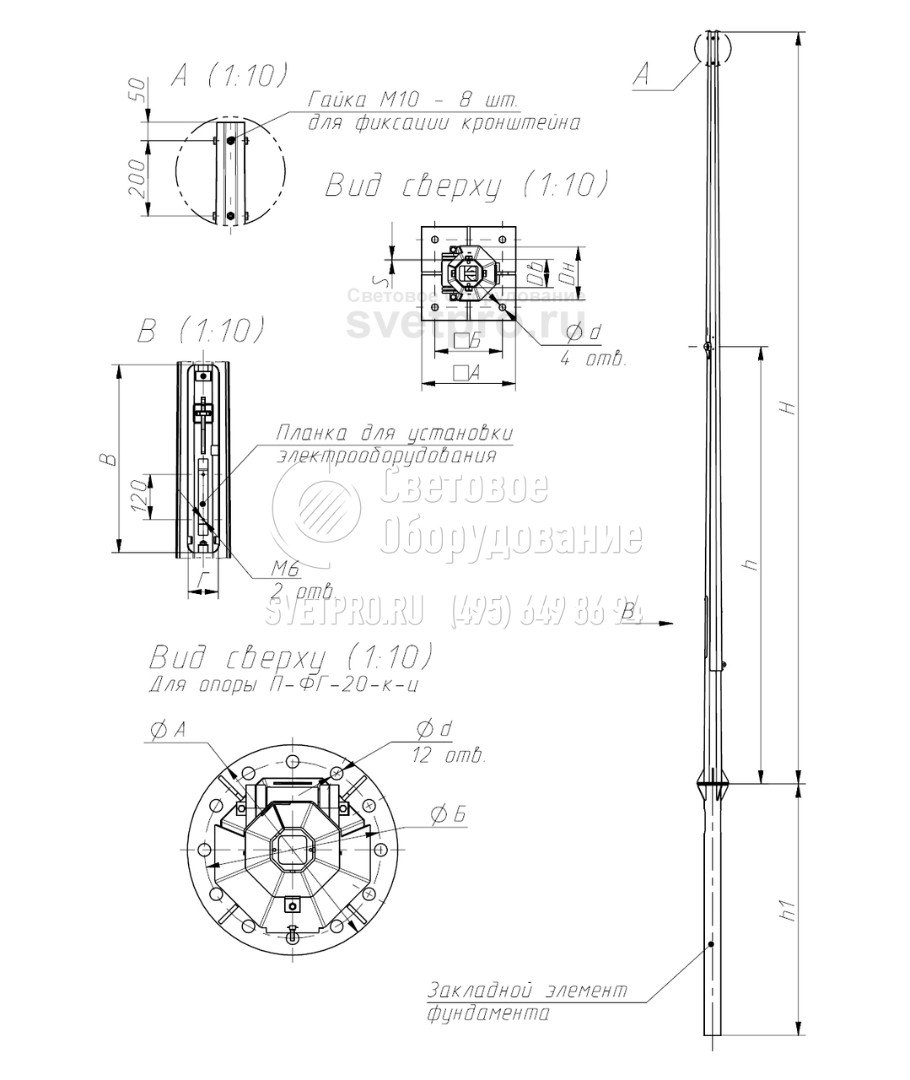

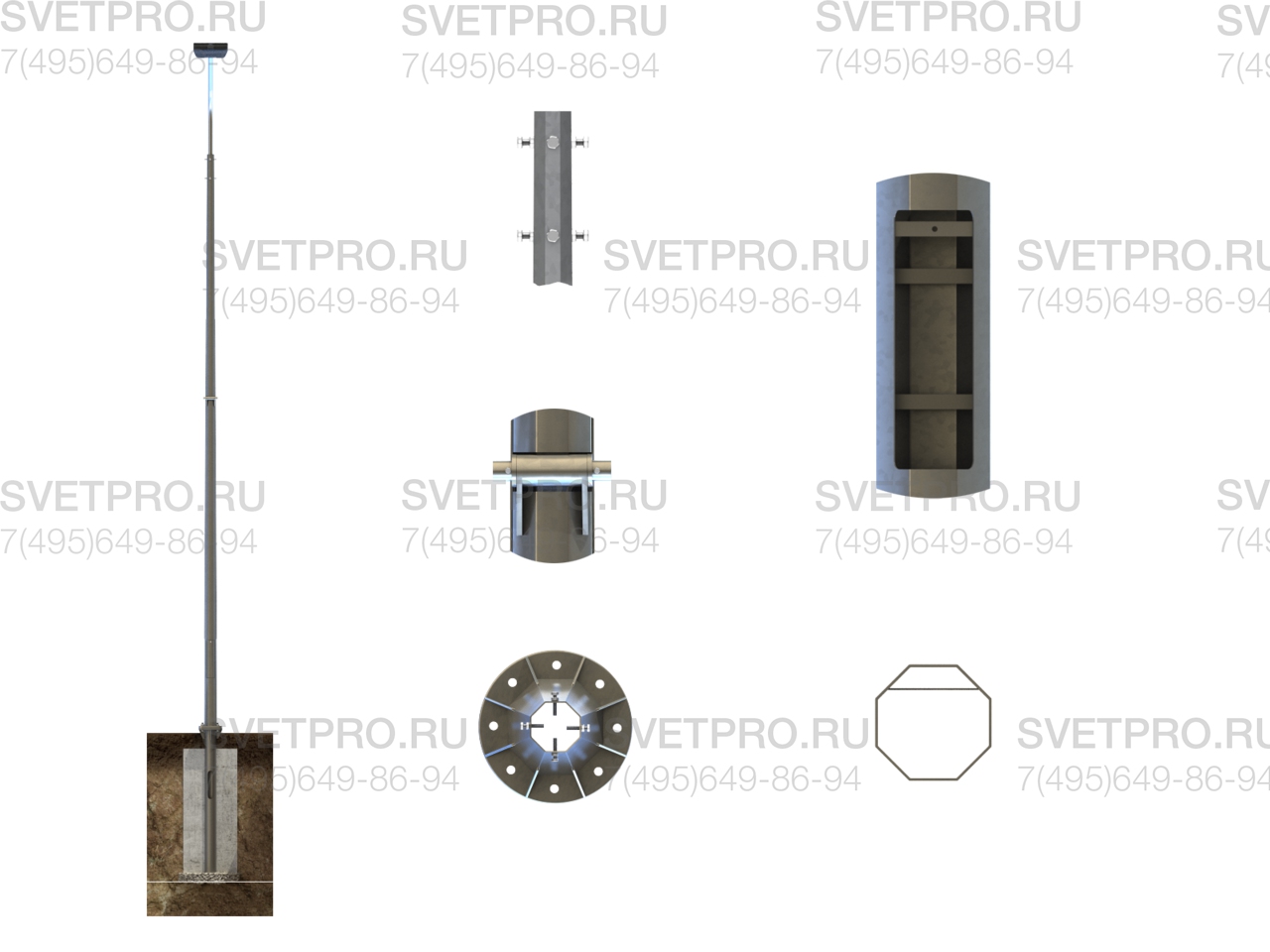

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа

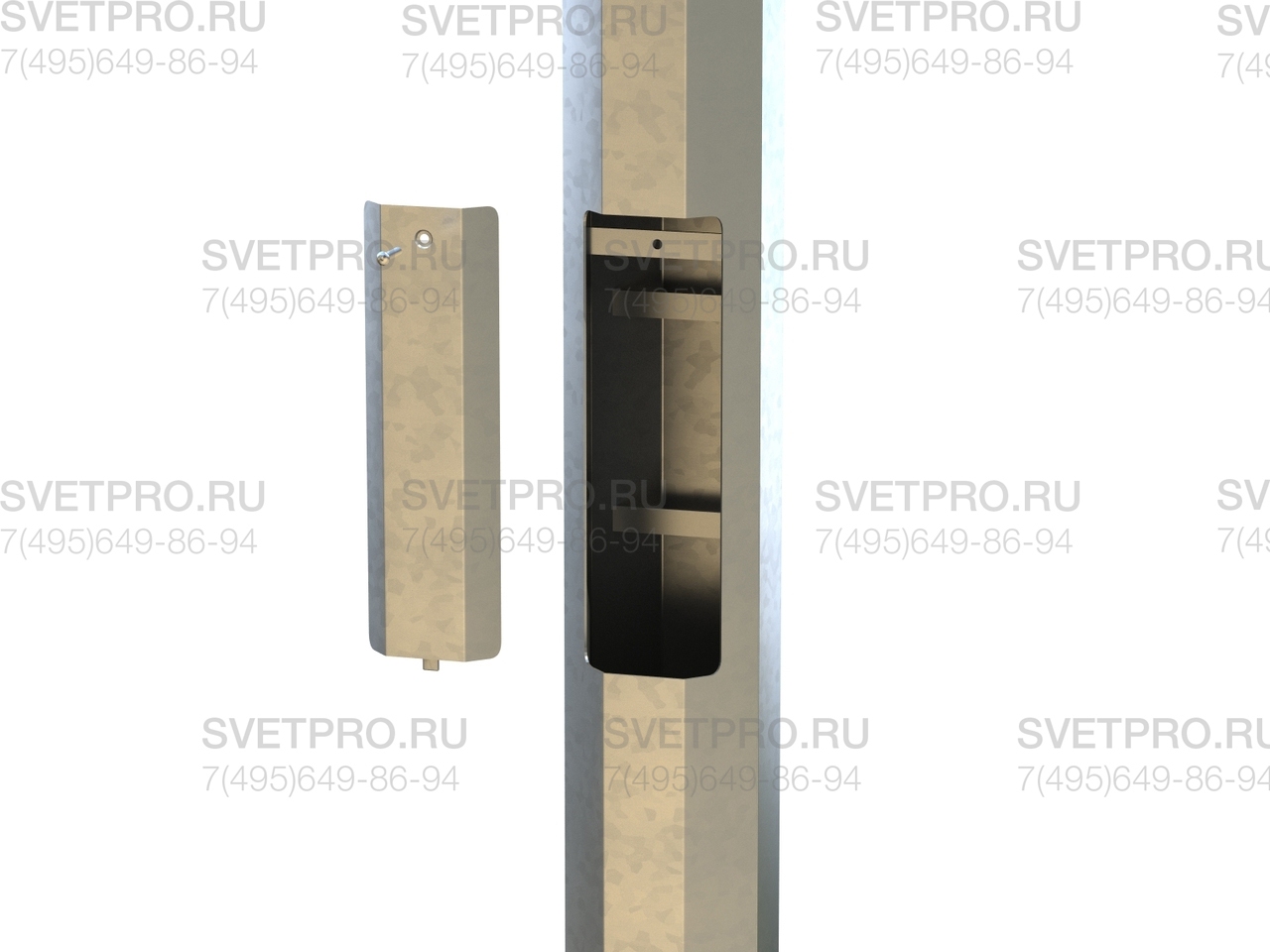

Наименование опоры | Наименов-е закладного элем- та фундамента | Масса*, кг | Обознач-е установ. места кронштейна | H, мм | h1, мм | h, мм | Dн, мм | Dв, мм | d, мм | n, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
П-ФГ-8-к**-ц | ЗФ-30/4/К230-1,5-б | 153 | *** | 8000 | 1500 | 4573 | 165 | 75 | М30 | 4 | 320 | 230 | 500 | 100 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
ОПИСАНИЕ

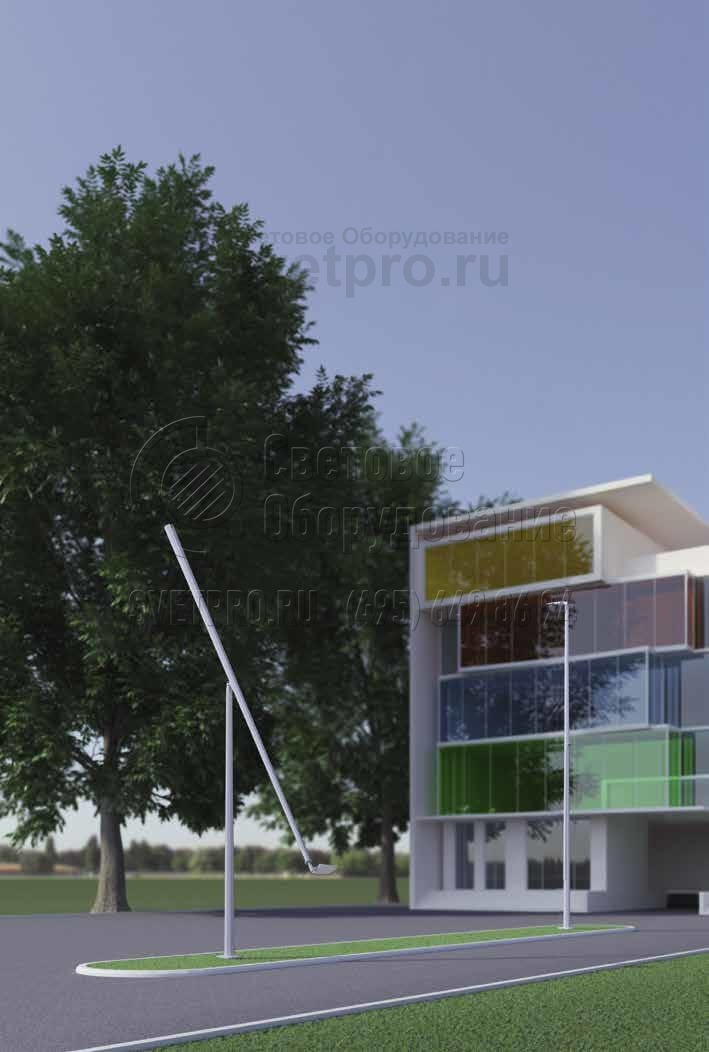

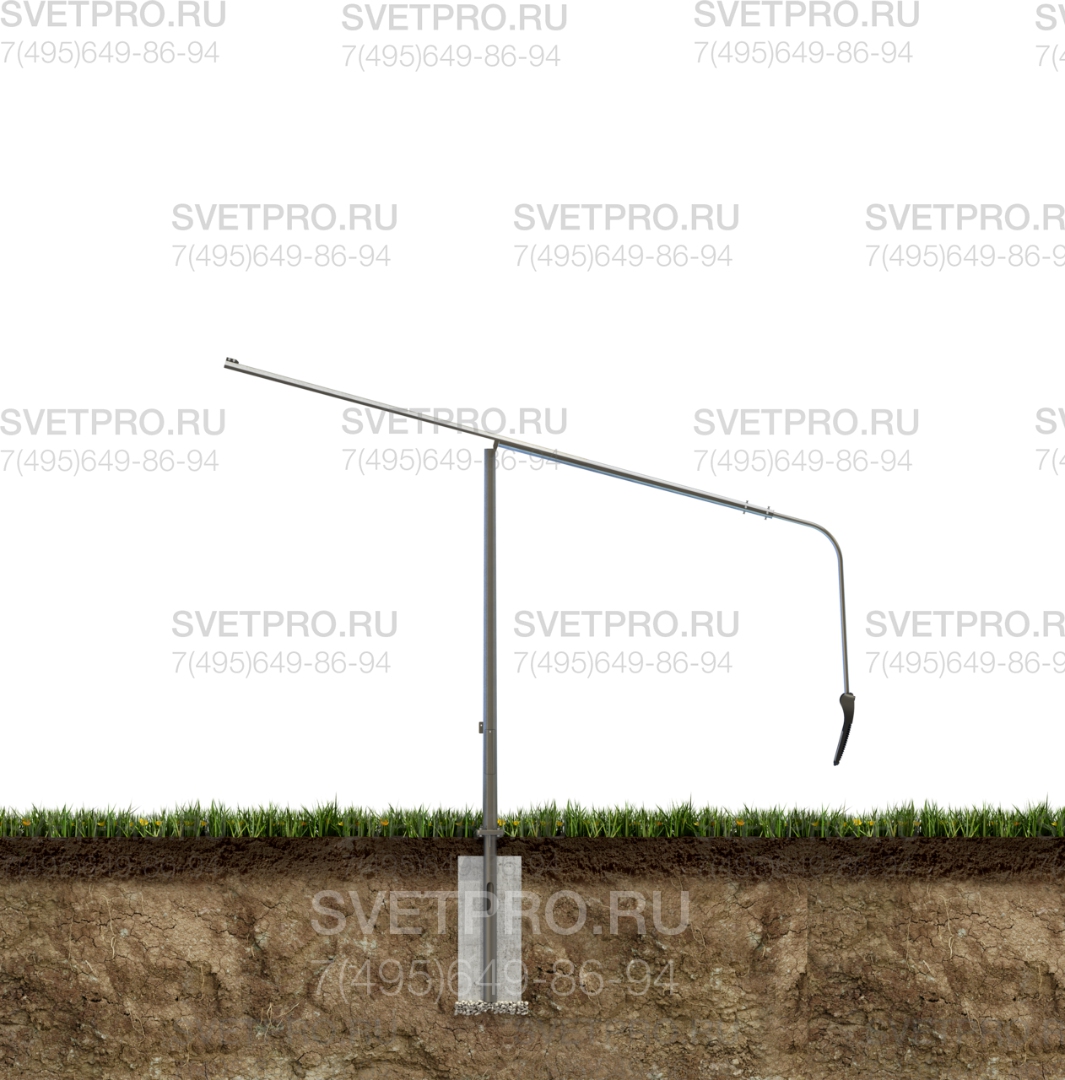

Поворотная опора П-ФГ-8 – универсальная конструкция, широко использующаяся на объектах различного назначения. С ее помощью организуется подсветка территорий, куда не может проехать спецтехника для обслуживания: таких как узкие улицы, дворы старых домов с высокими деревьями, коттеджные поселки, платформы на ж/д вокзале, спортивные объекты со специальным покрытием и т.д. Для обслуживания или замены светильника при использовании столбов данной модели достаточно усилий одного мастера, который получает доступ к фонарям за счет складывания верхней части столба.

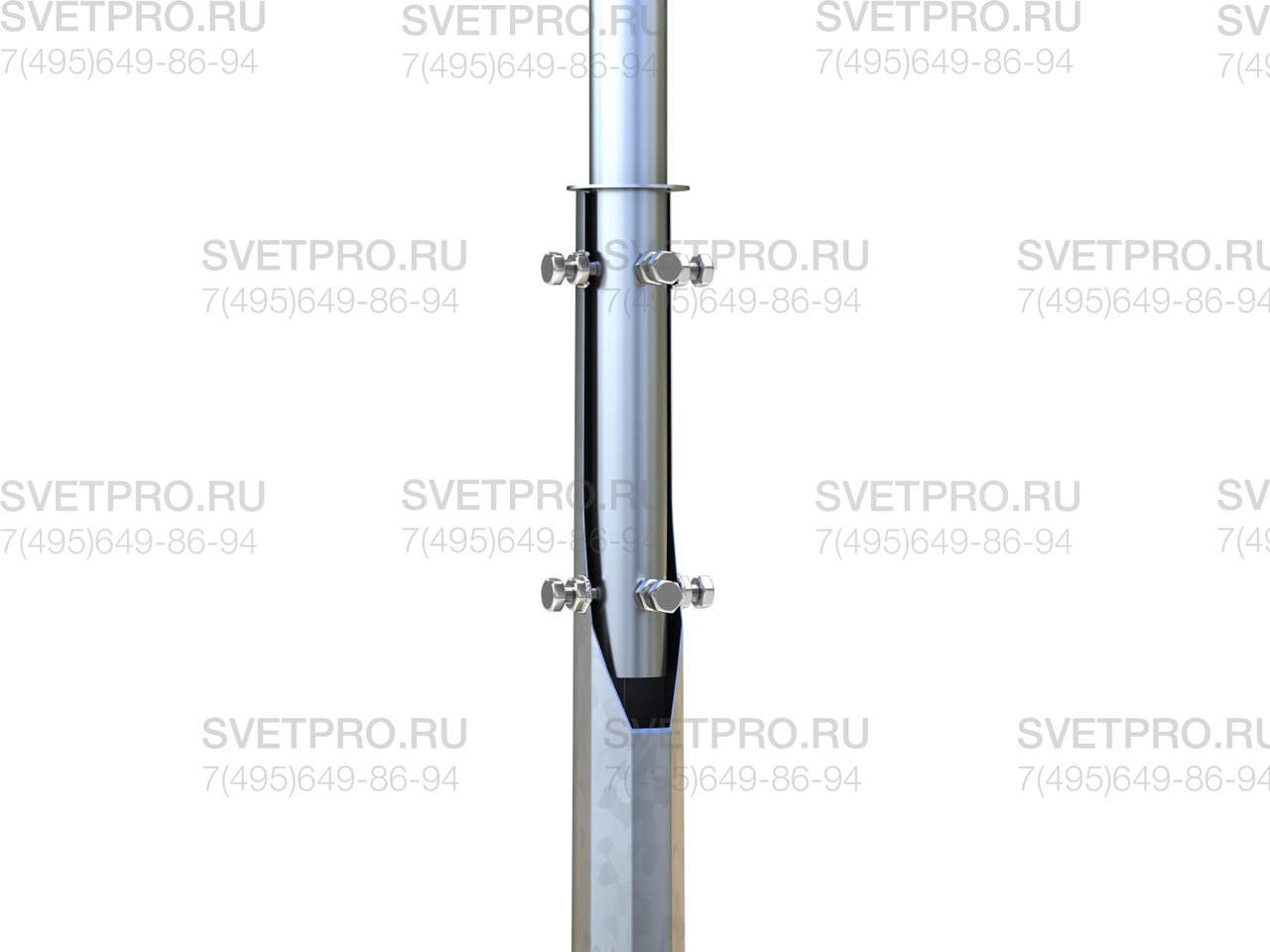

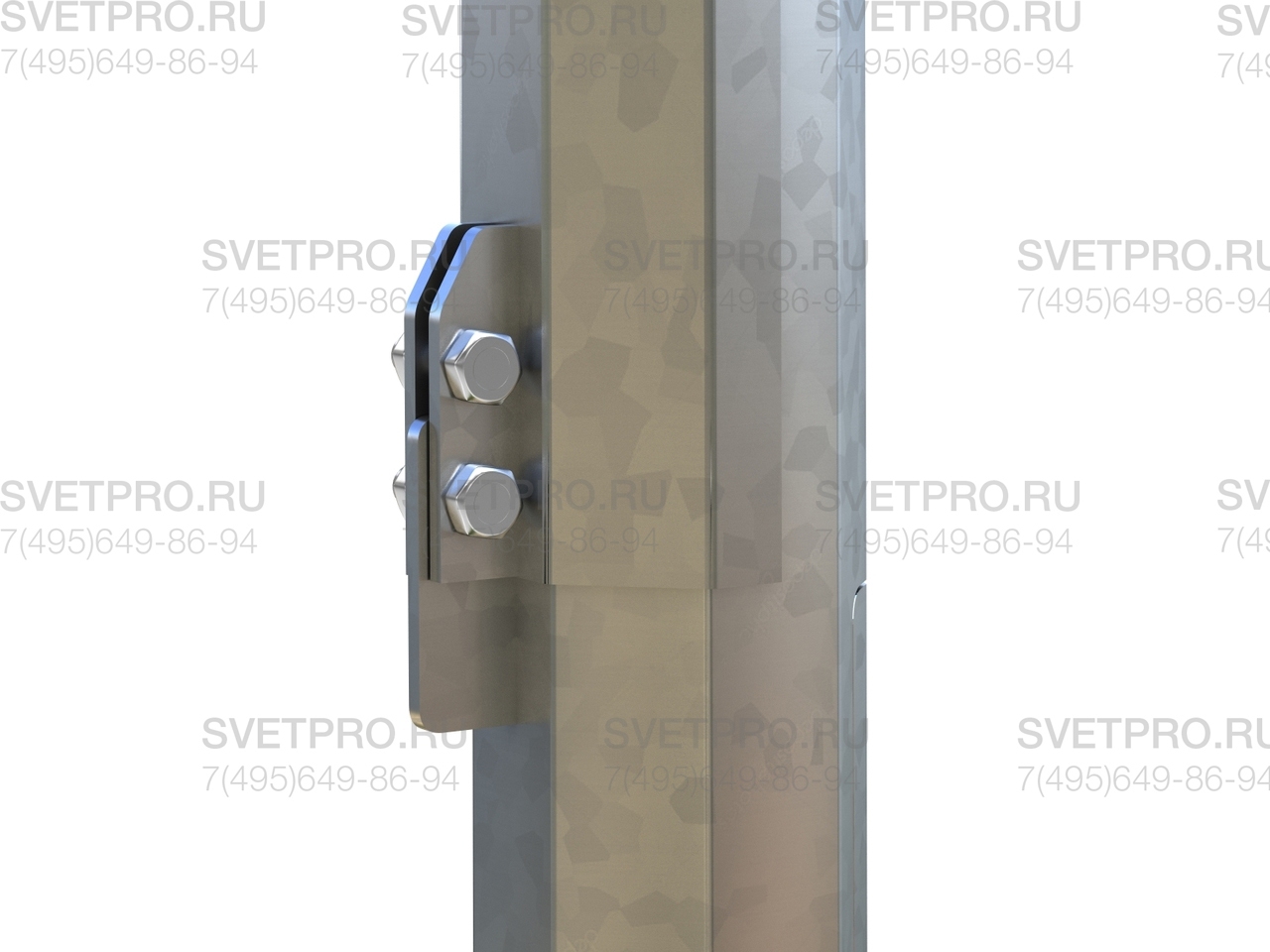

Конструкция опоры состоит из двух частей. Она изготавливается из стального листа, сворачиваемого на прессе в конусообразную заготовку с сечением в виде многогранника. Для защиты металла от ржавчины и прочих негативных факторов поверхность обрабатывается горячим цинкованием для нанесения на нее защитного слоя. По желанию заказчика возможна дополнительная окраска заказанного оборудования порошковыми красителями.

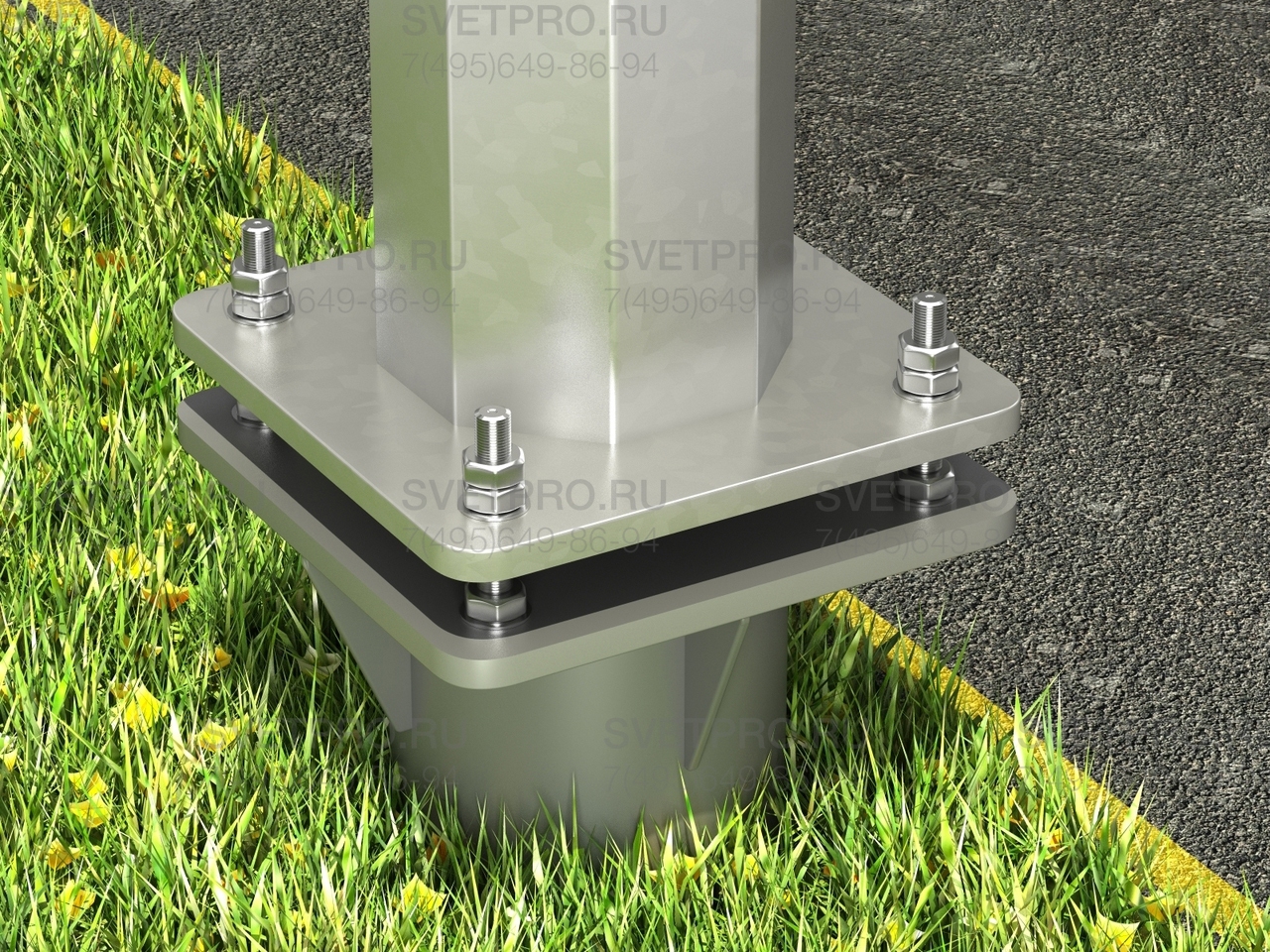

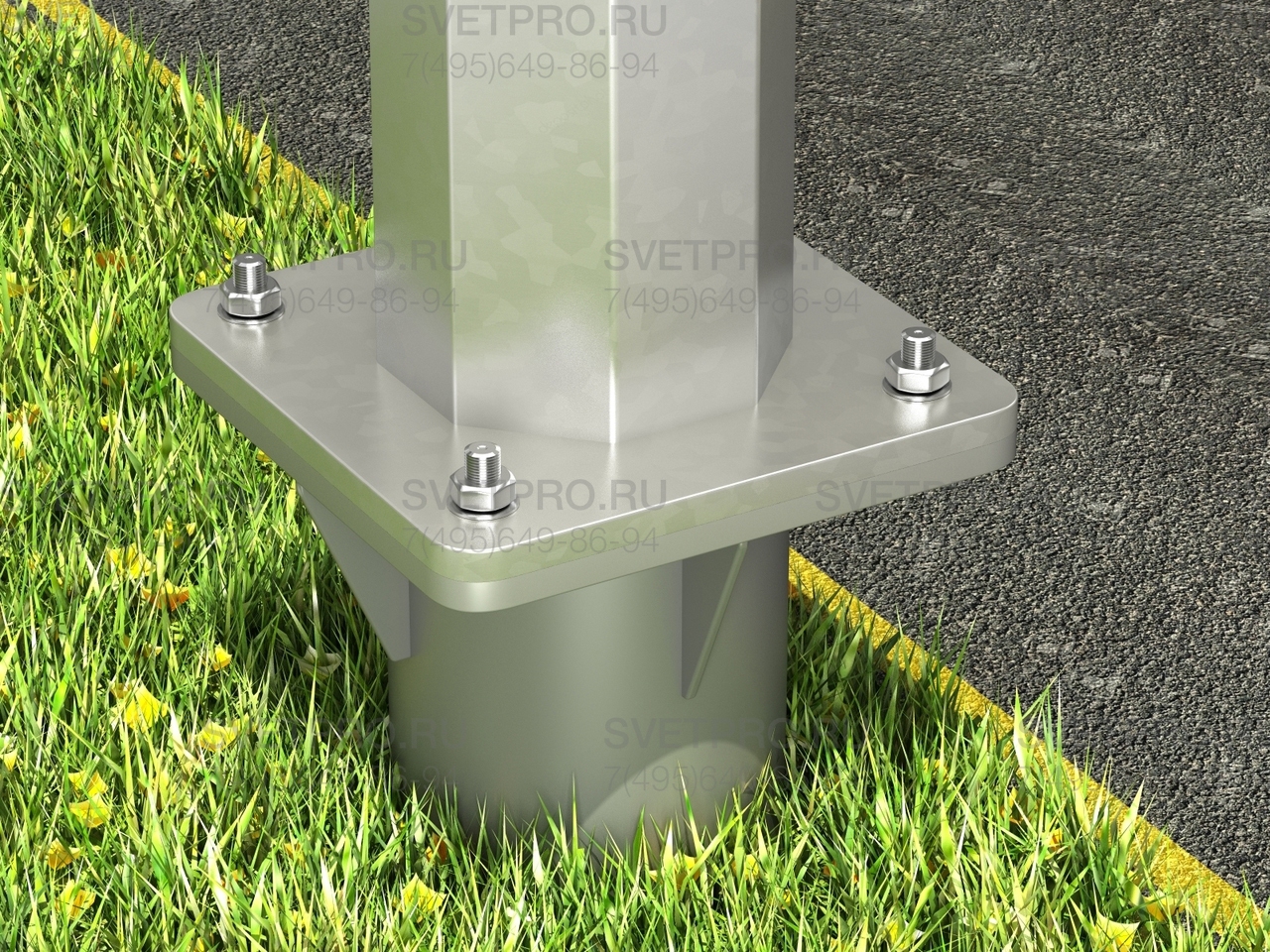

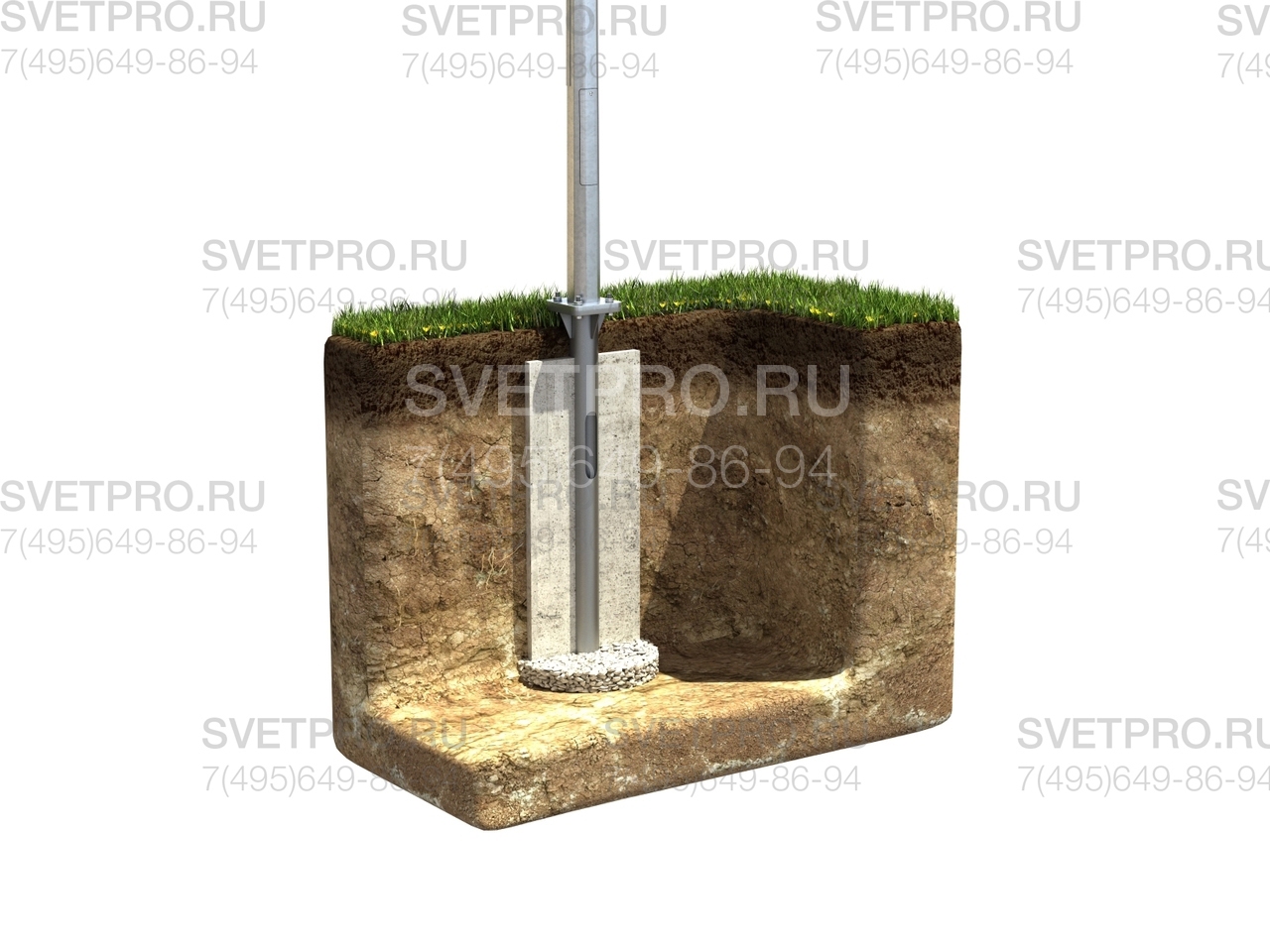

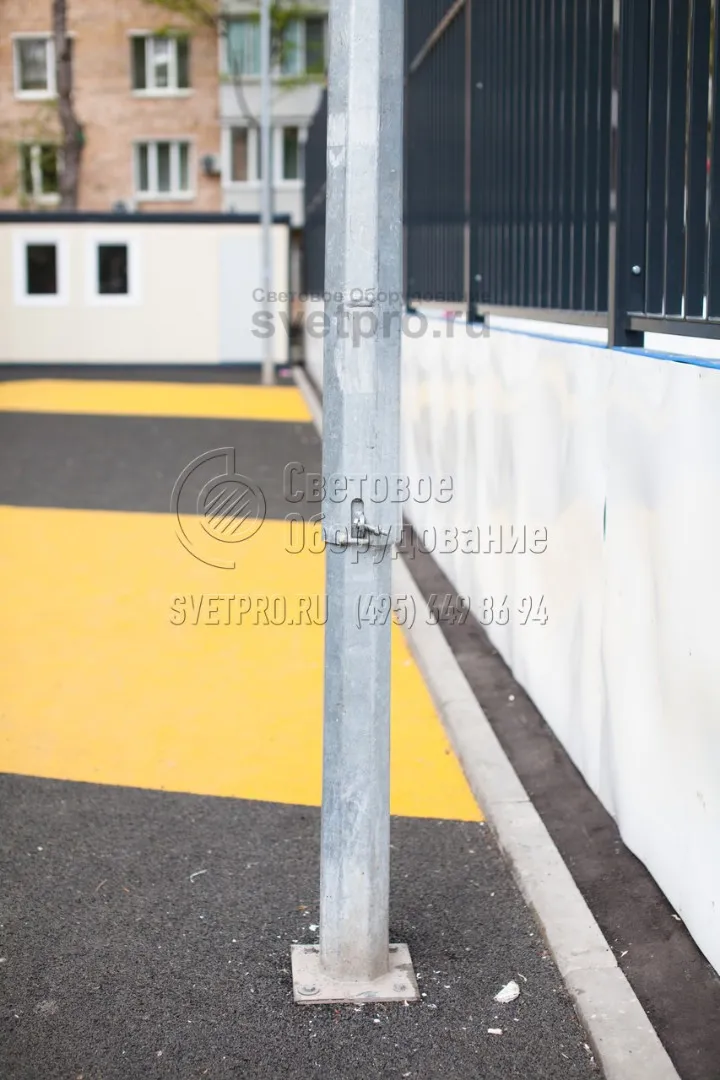

Монтаж опорной конструкции выполняется посредством фланцевого соединения. Столб устанавливается на бетонное основание с находящимся внутри металлическим закладным элементом.
