П-ФГ-10 Опора складывающаяся фланцевая граненая высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | П-ФГ-10 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4-12 |
Материал: | Листовой металлопрокат |
Размер фланца: | 410 мм |
Нижний диаметр: | 192 мм |
Верхний диаметр: | 75 мм |
Вес: | 250 кг |
Высота: | 10 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?

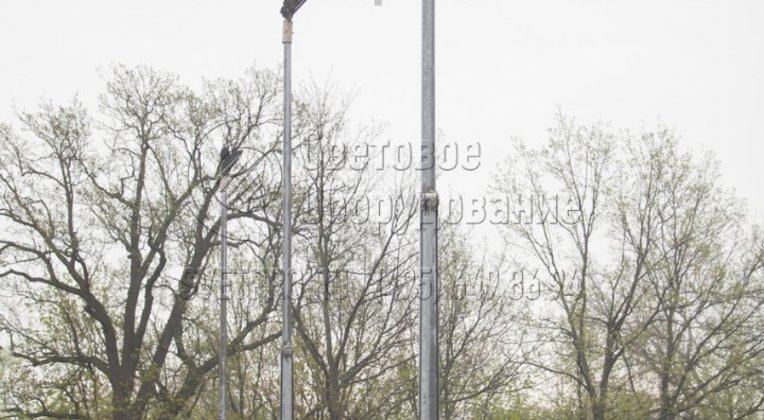

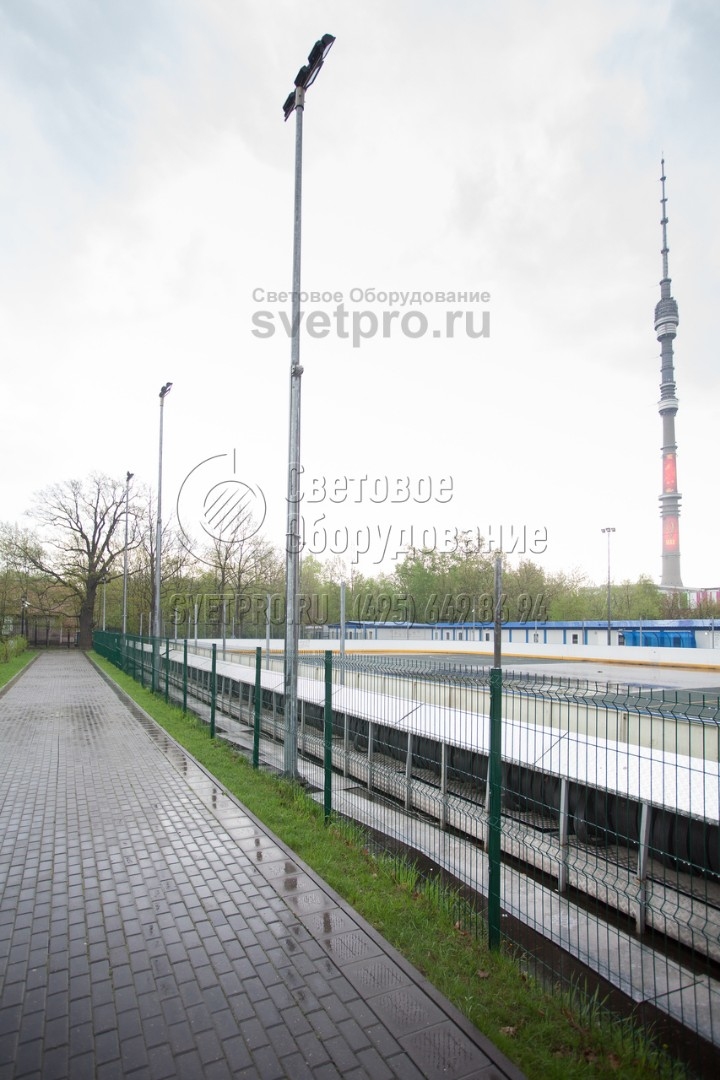

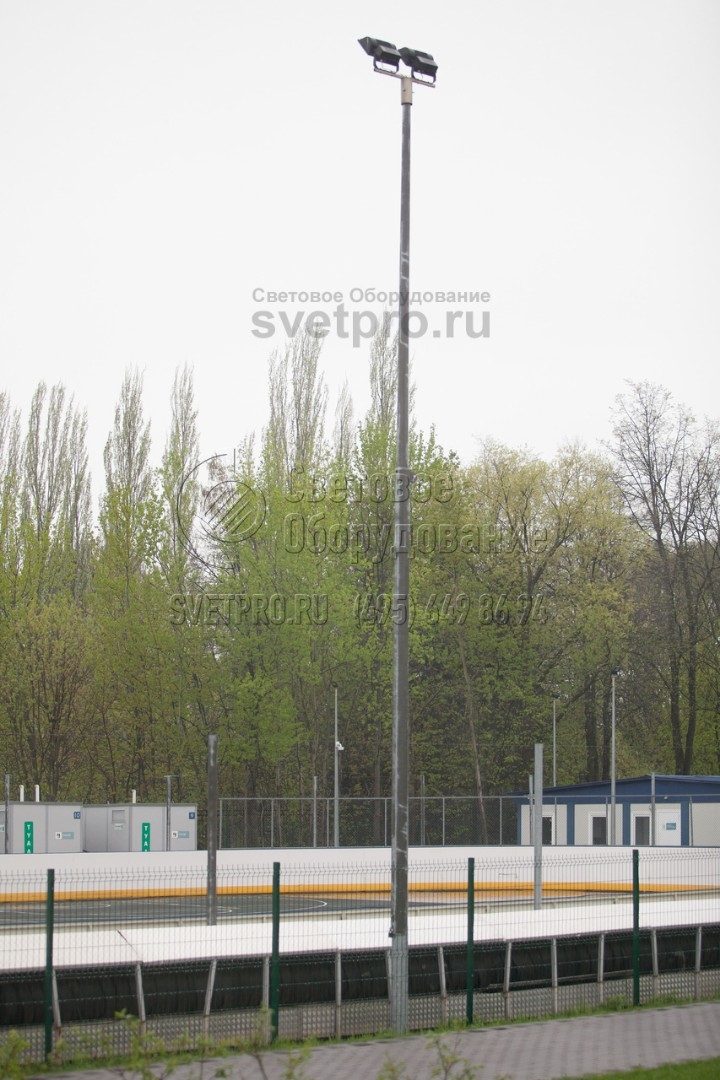

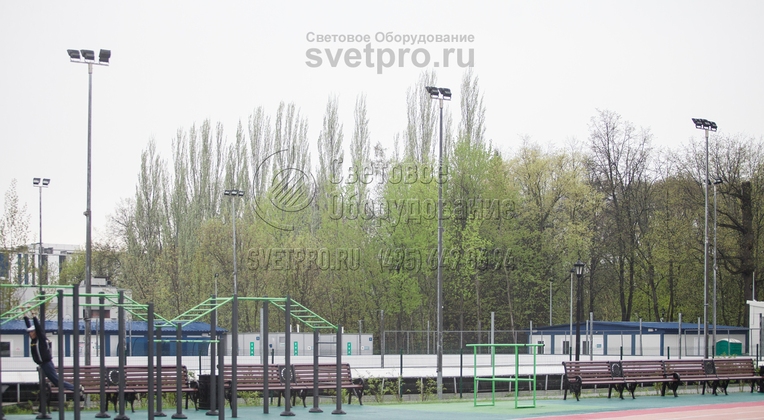

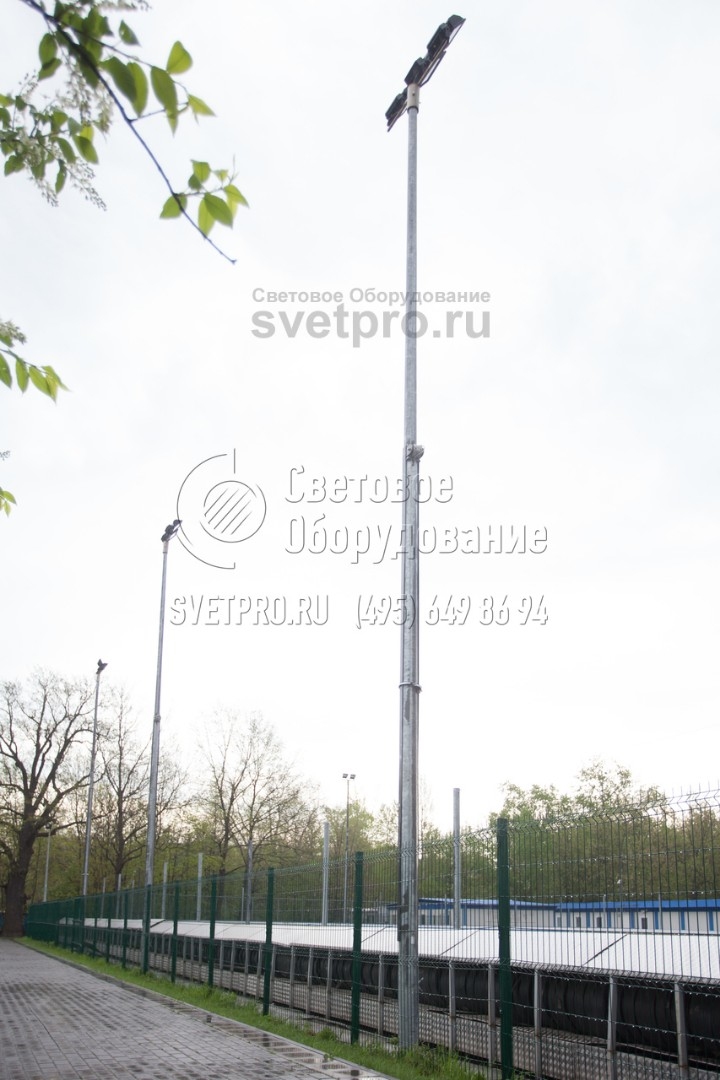

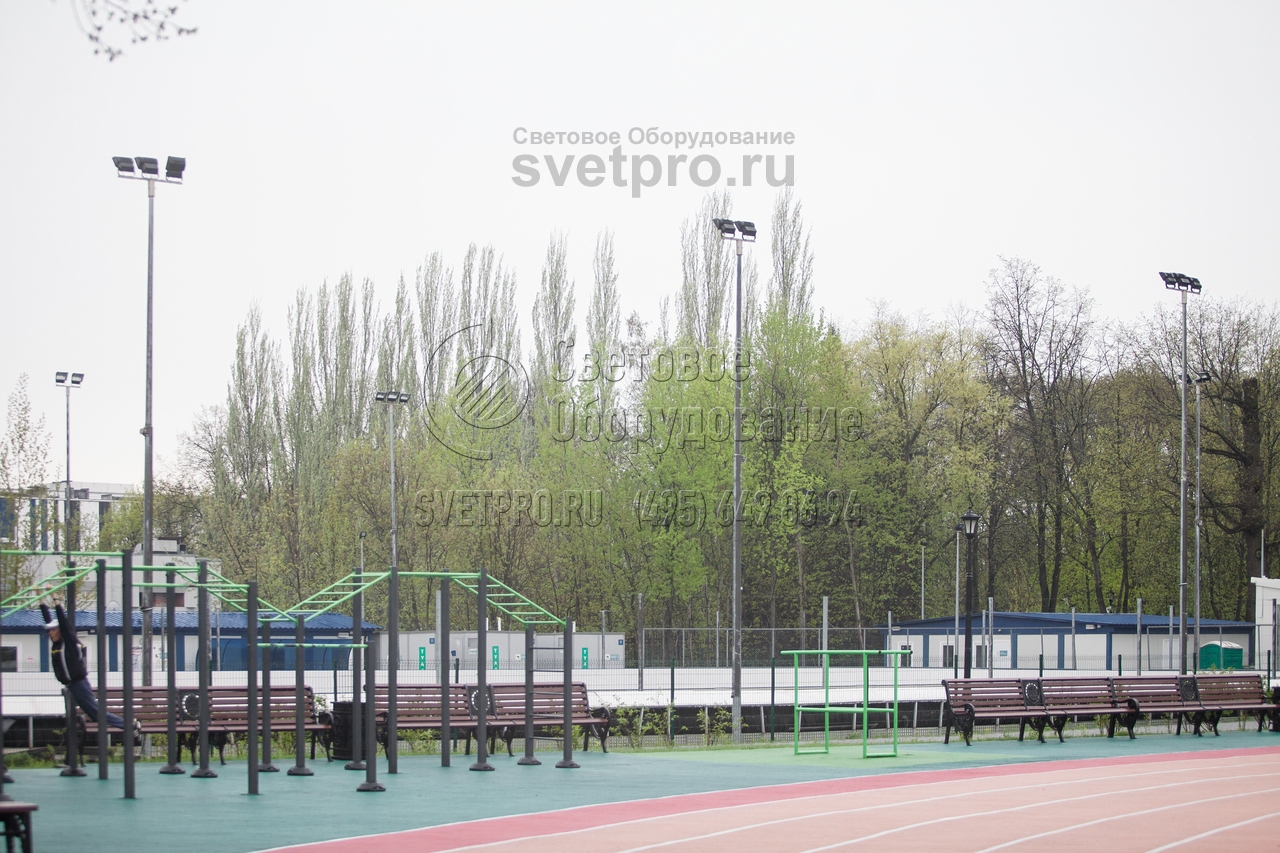

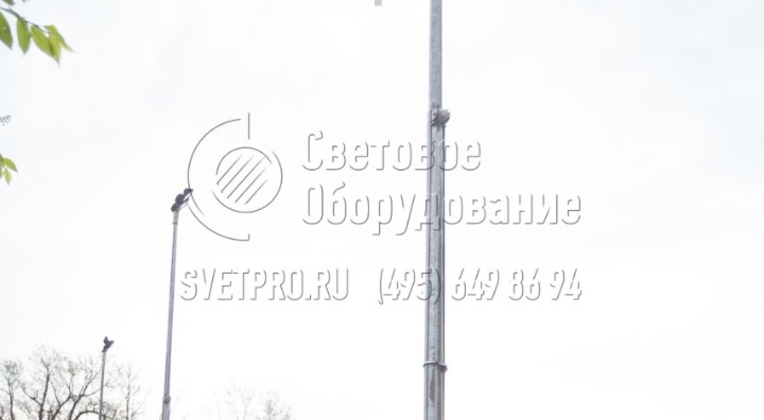

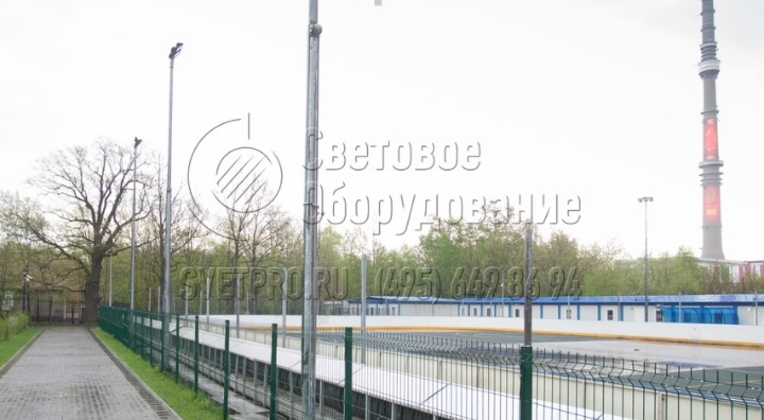

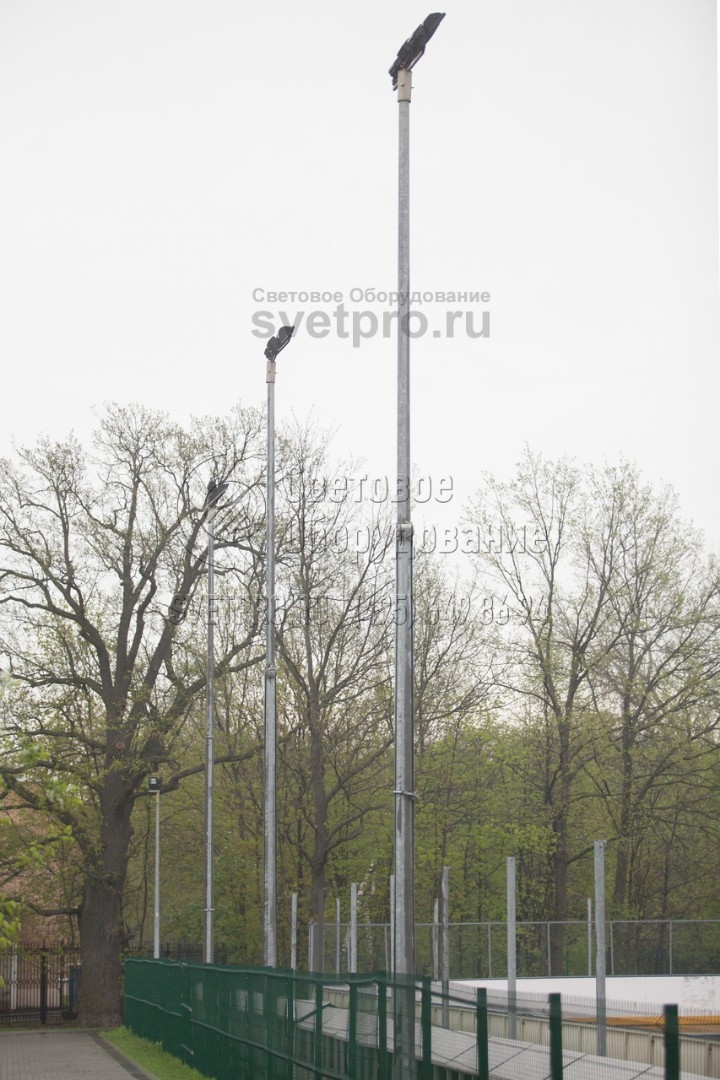

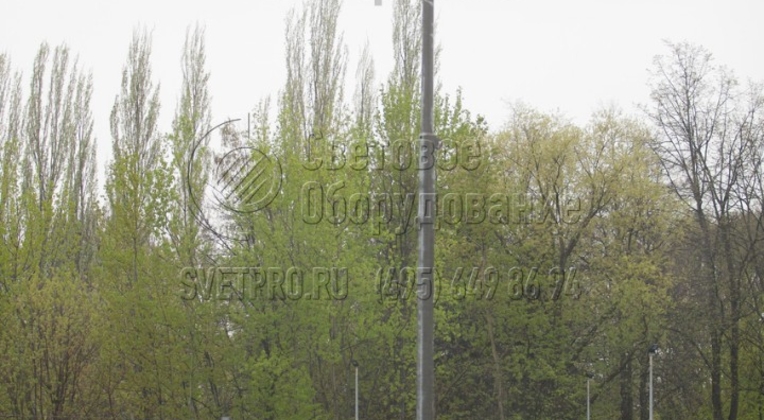

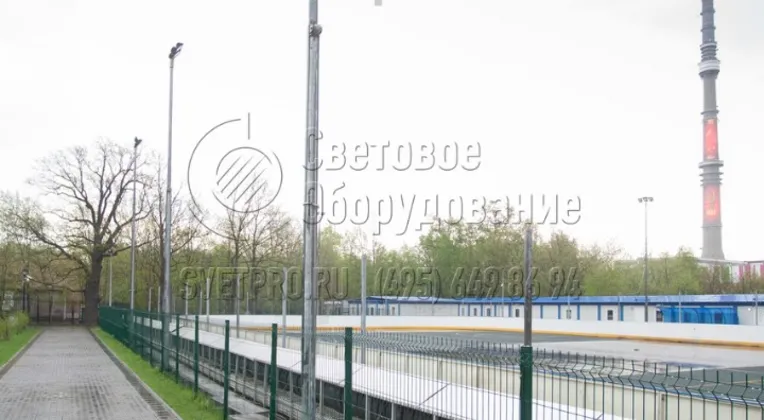

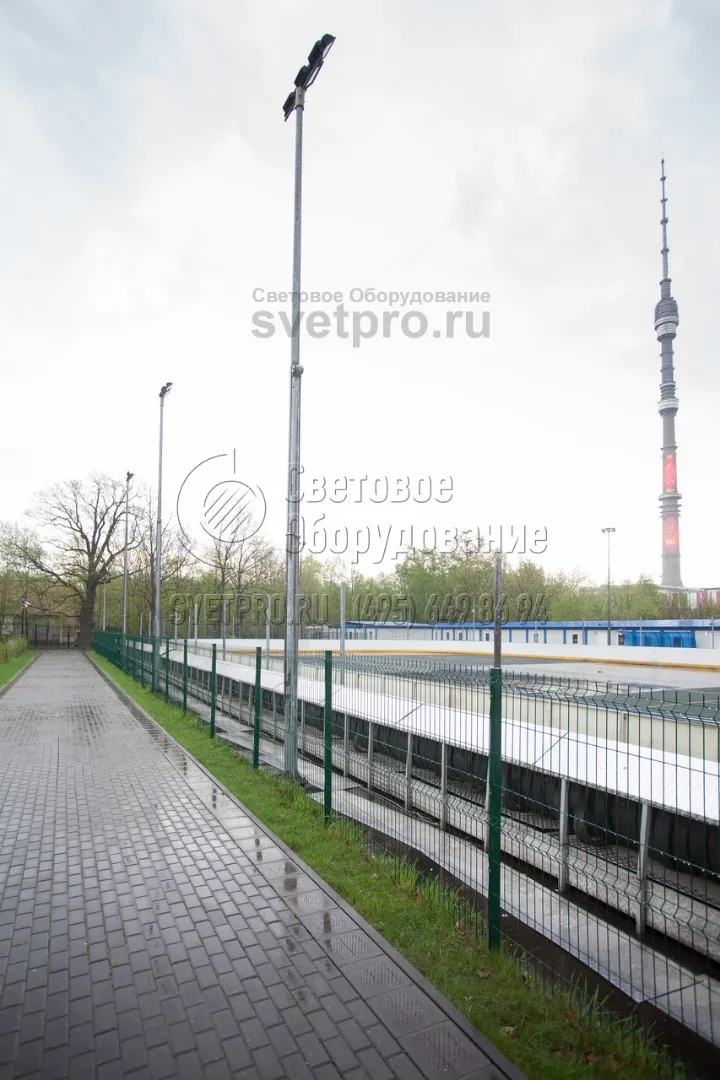

Фото с объектов

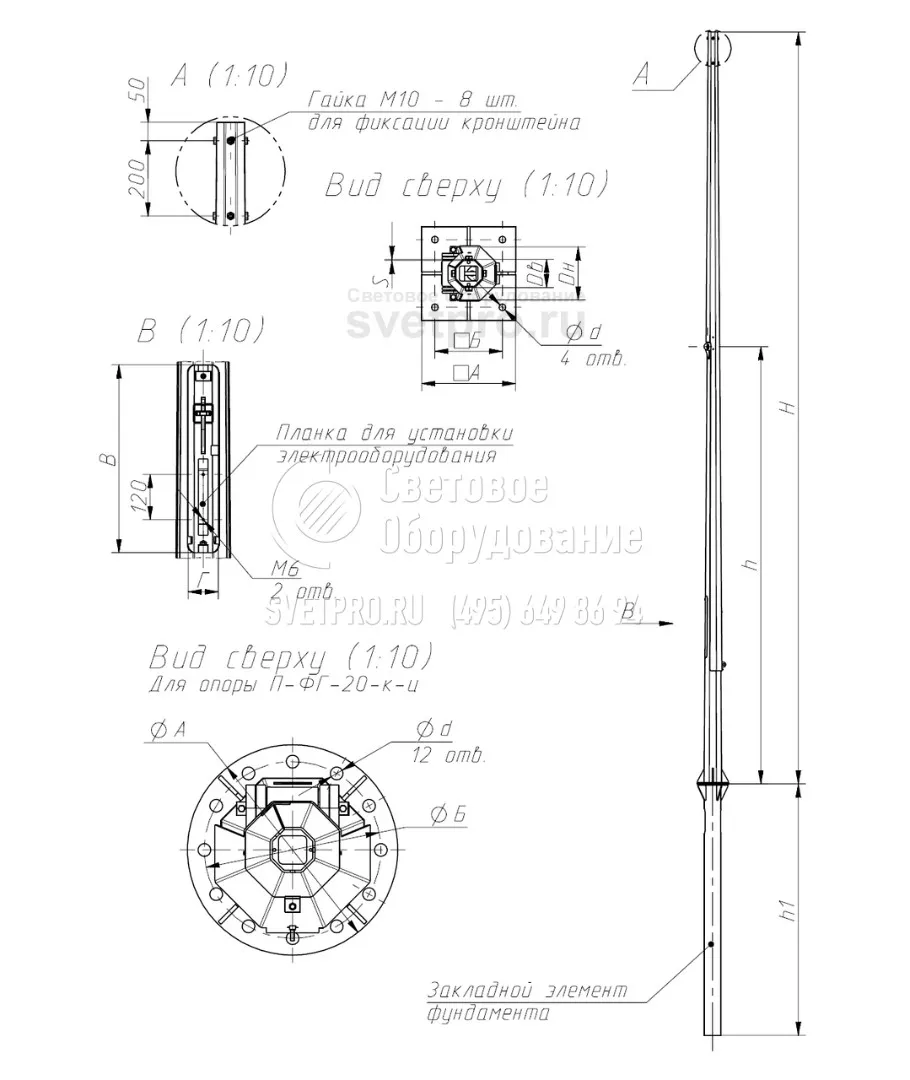

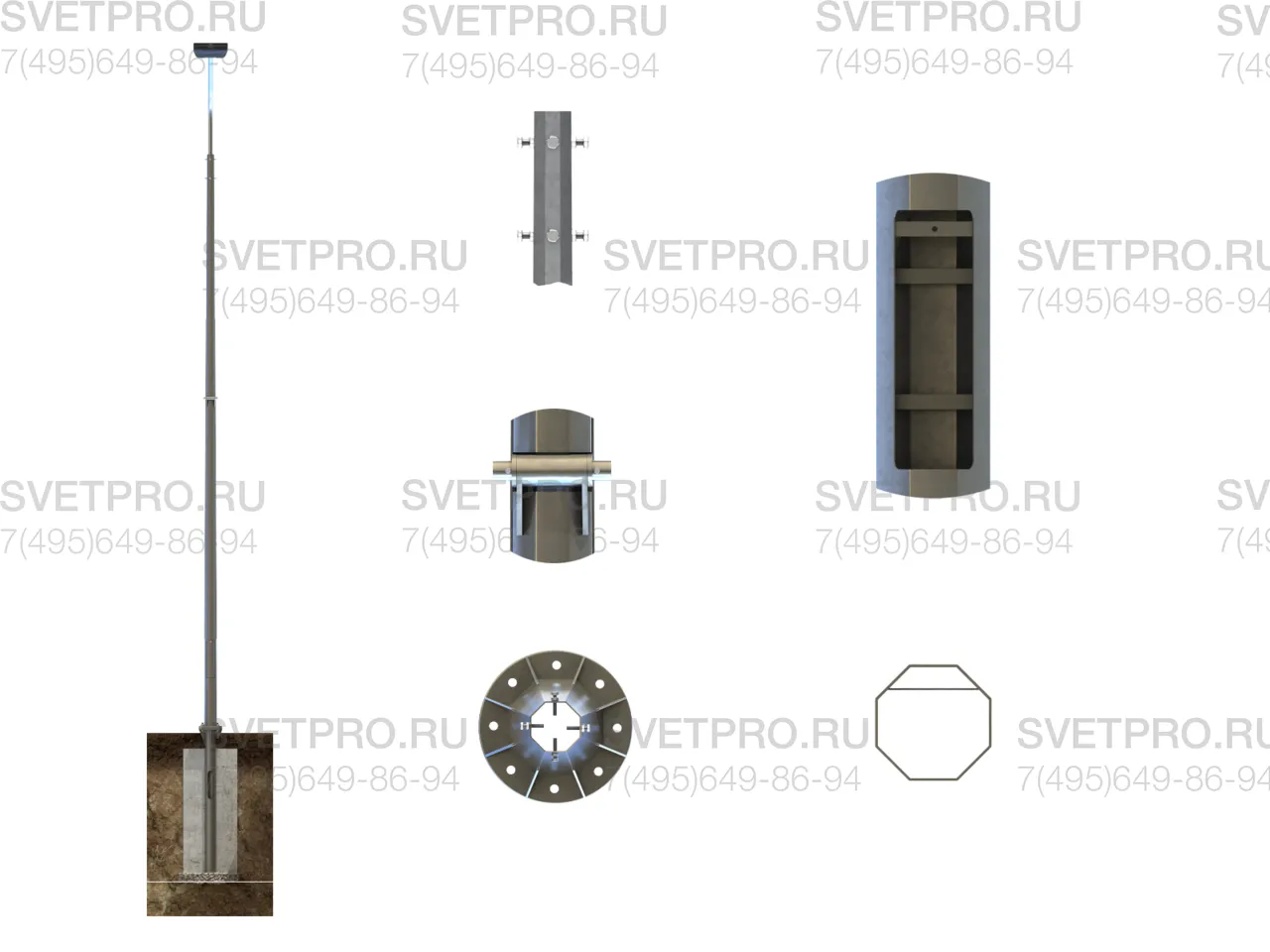

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименов-е закладного элем- та фундамента | Масса*, кг | Обознач-е установ. места кронштейна | H, мм | h1, мм | h, мм | Dн, мм | Dв, мм | d, мм | n, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
П-ФГ-10-к**-ц | ЗФ-30/4/К300-2,0-б | 250 | *** | 10000 | 2000 | 5864 | 192 | 75 | М30 | 4 | 410 | 300 | 500 | 120 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце

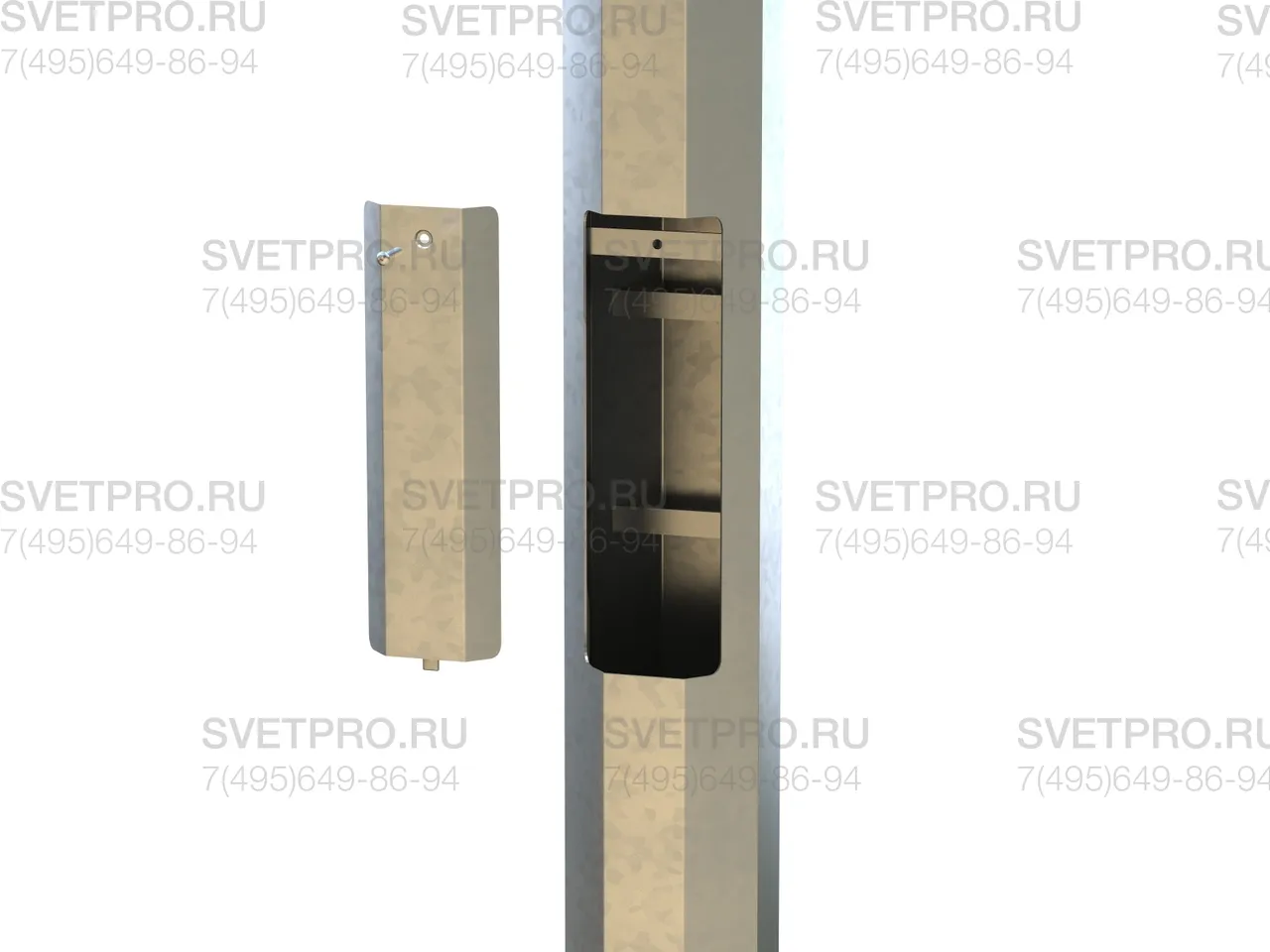

В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
ОПИСАНИЕ

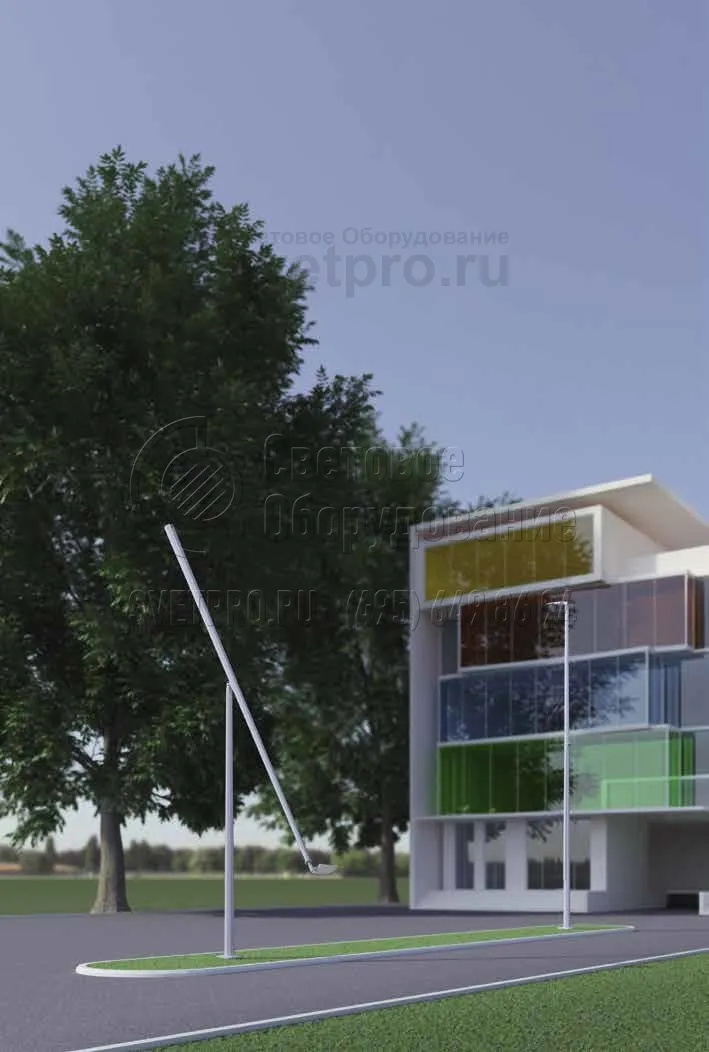

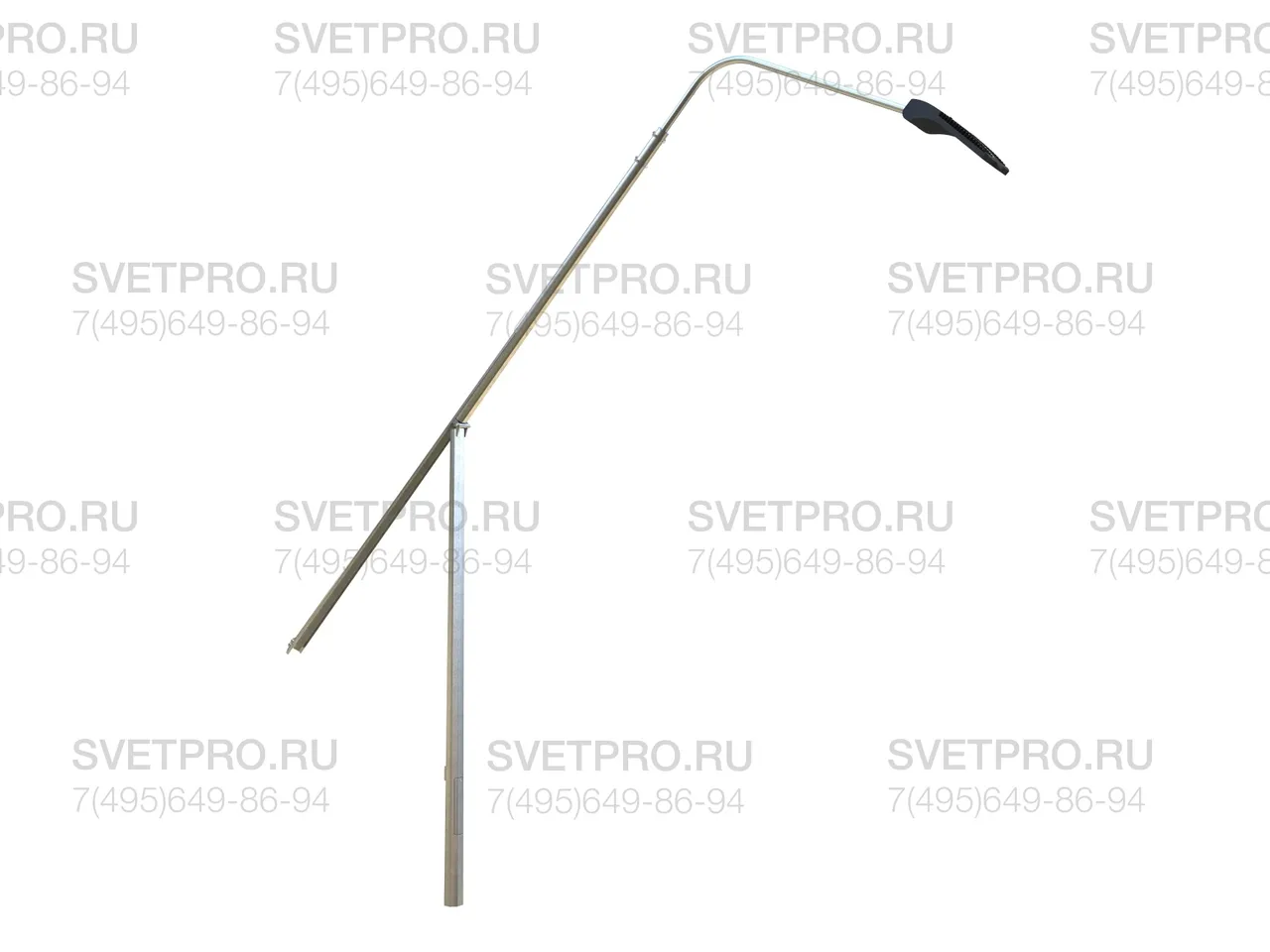

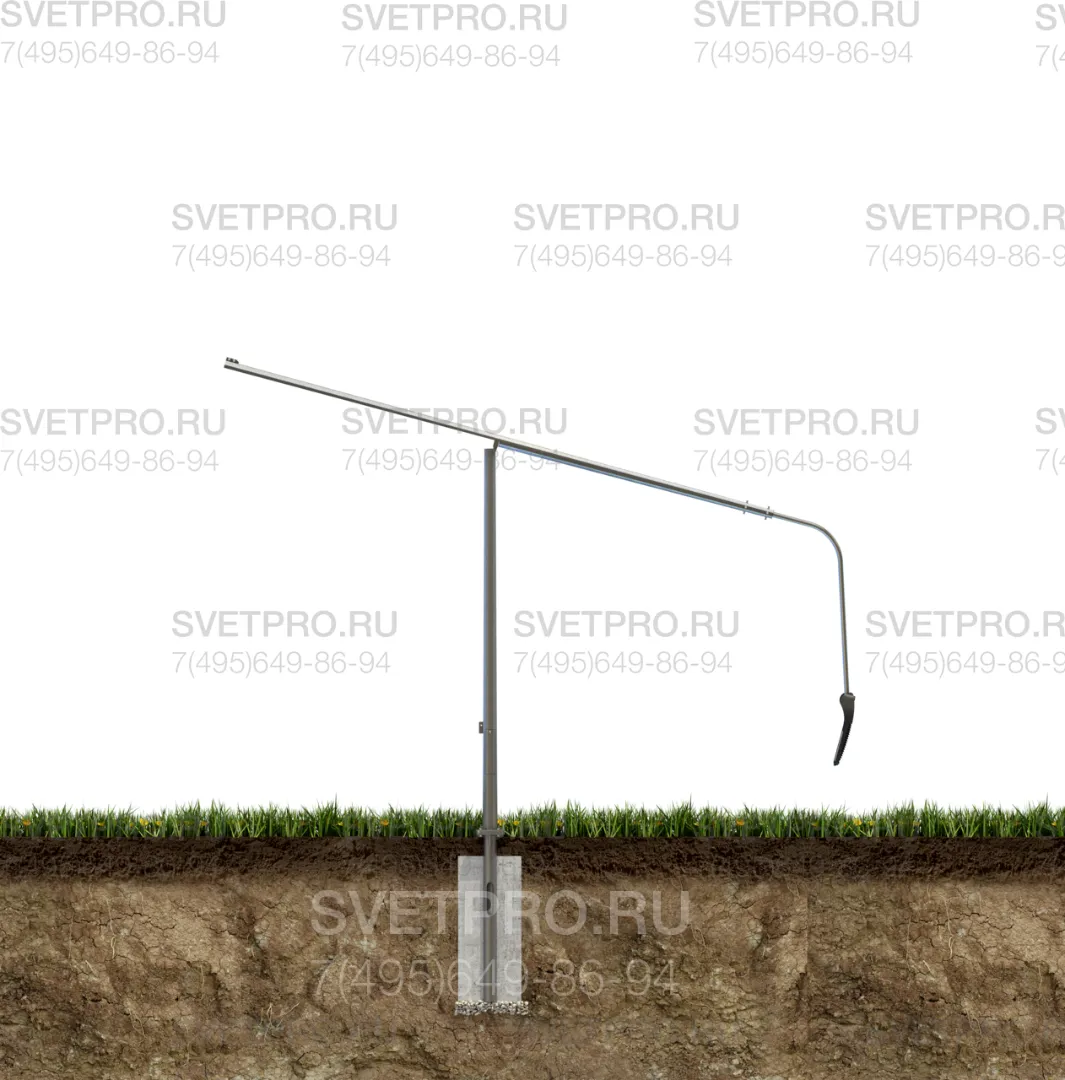

Поворотная опора П-ФГ-10 обладает широкими функциональными возможностями, что позволяет использовать ее для организации освещения на территориях, имеющей затруднения с въездом на нее спецтехники. Такие столбы устанавливаются на придомовой территории во дворах, где много высоких деревьев, на спортивных или детских площадках, ж/д платформах, парковых и лесопарковых зонах. Наличие складывающегося механизма упрощает доступ к светотехнике, в результате чего ее облуживанием и ремонтом может заниматься всего один мастер.

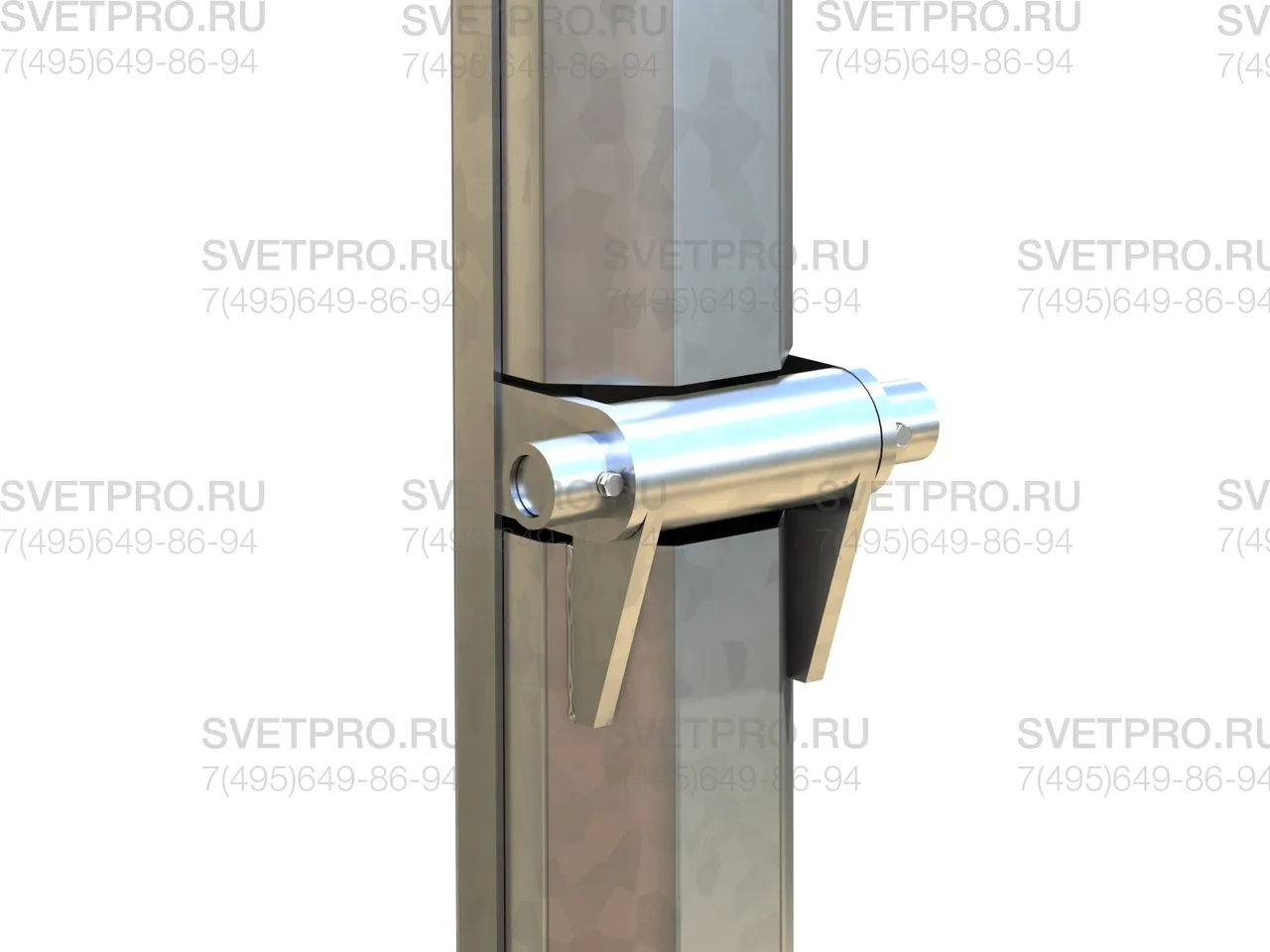

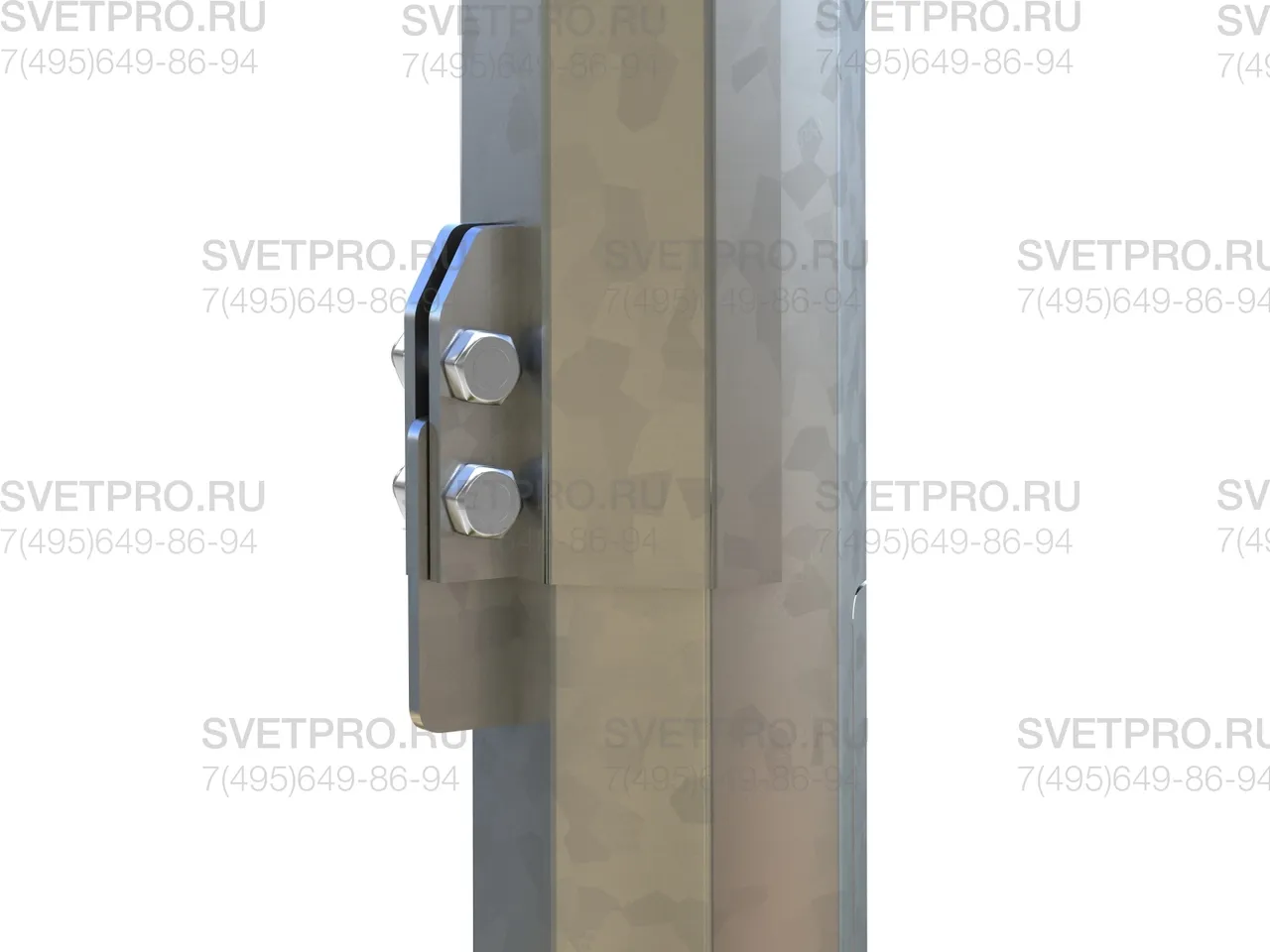

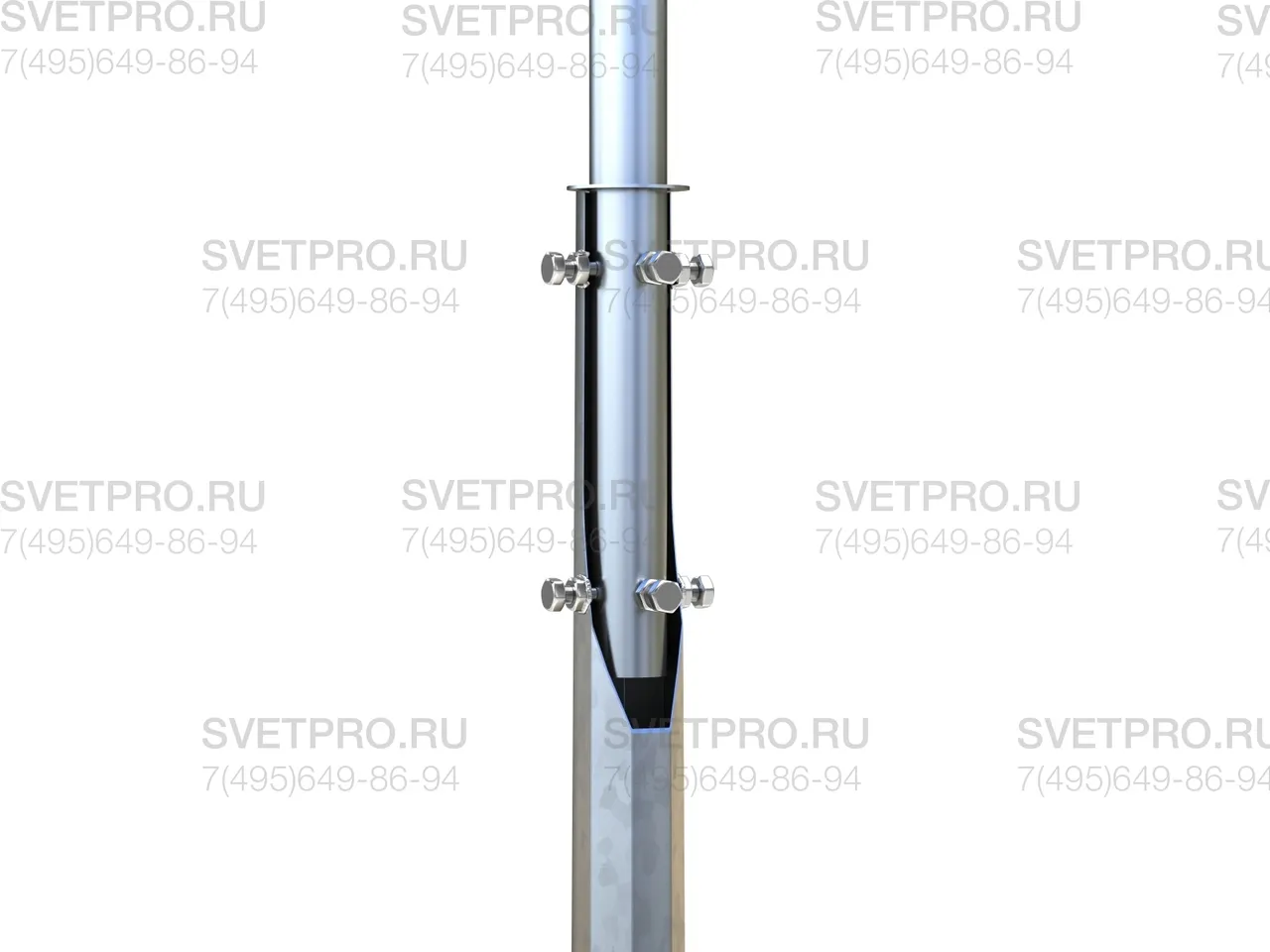

Для изготовления опоры используется стальной металлопрокат, сворачиваемый прессом в конусообразные заготовки с многогранным сечением в диаметре. Конструкция состоит из двух частей, соединенных между собой шарнирным узлом. Поверхность металла обрабатывается горячим цинкованием, что позволяет обеспечить изделиям надежную защиту от внешних негативных воздействий. Для разнообразия ассортиментного ряда по желанию заказчика возможна дополнительная окраска декоративным порошковым красителем.

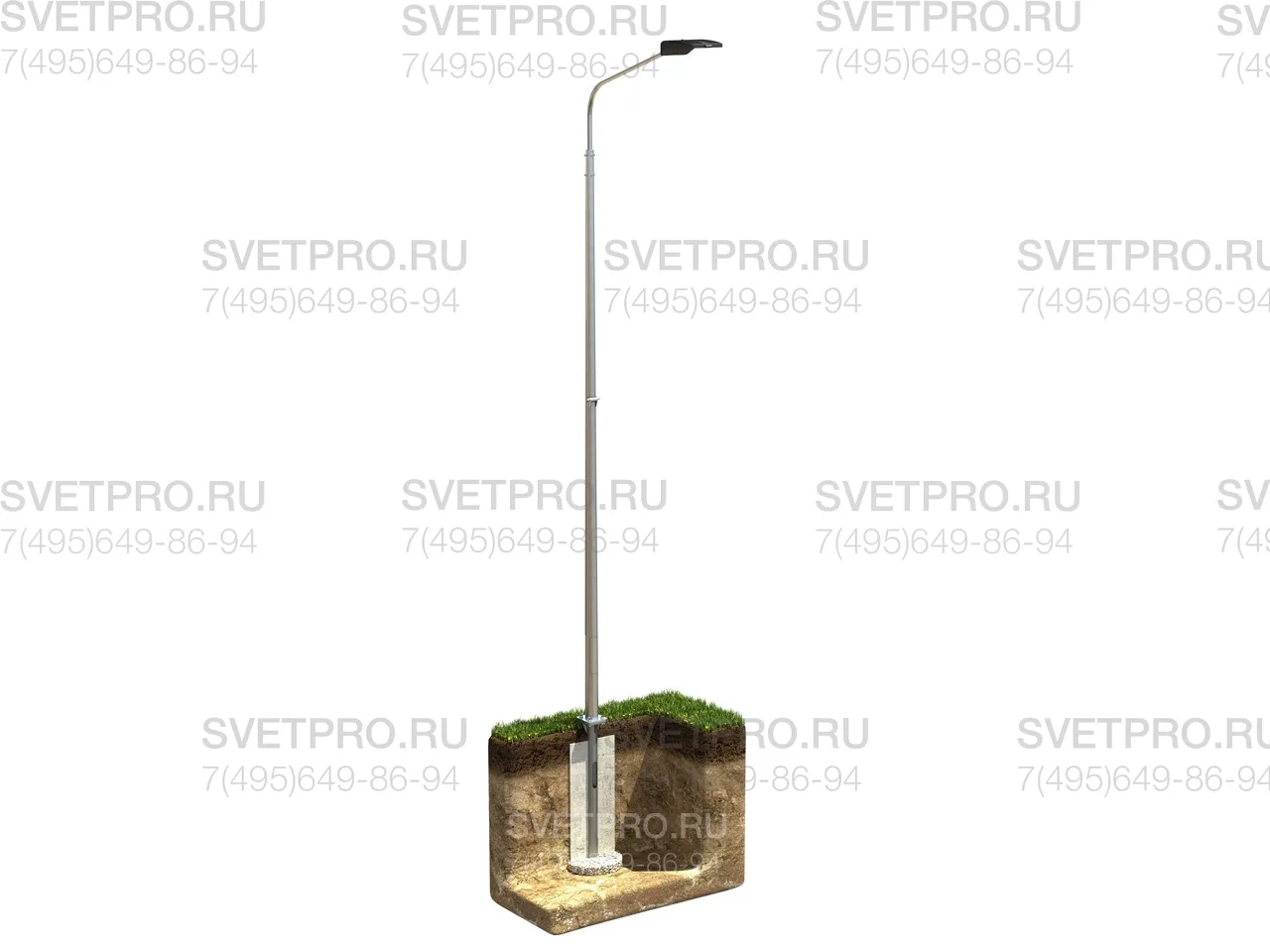

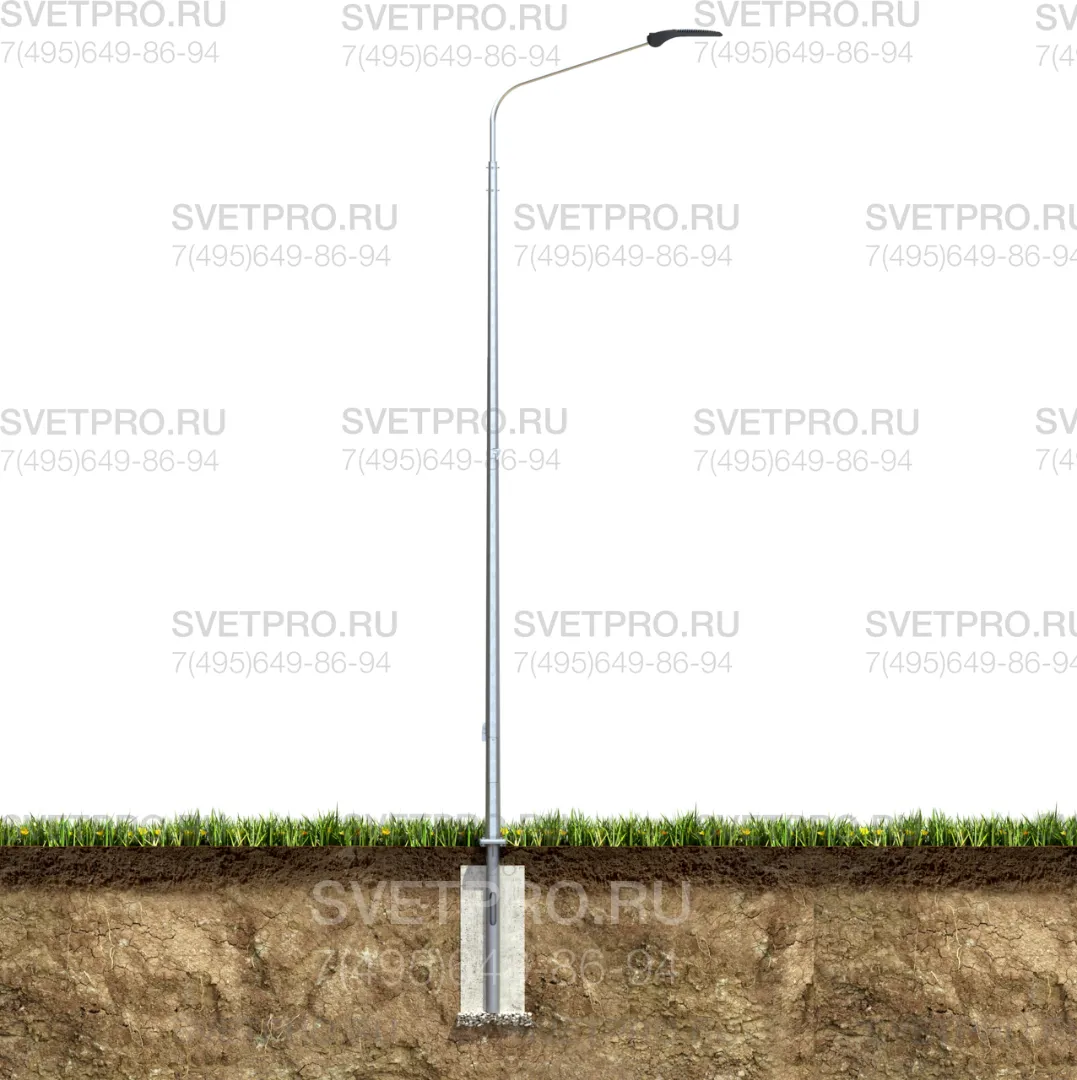

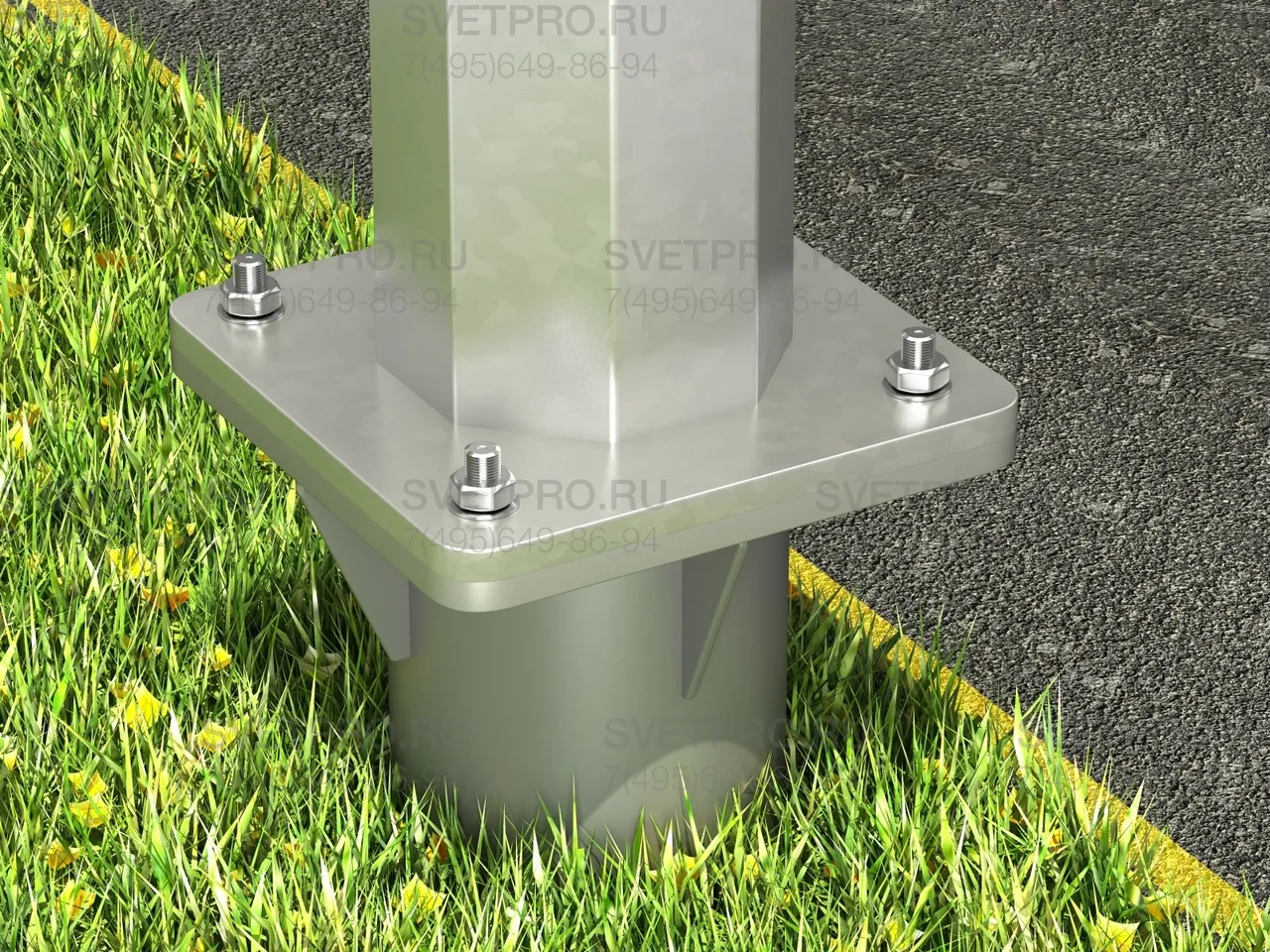

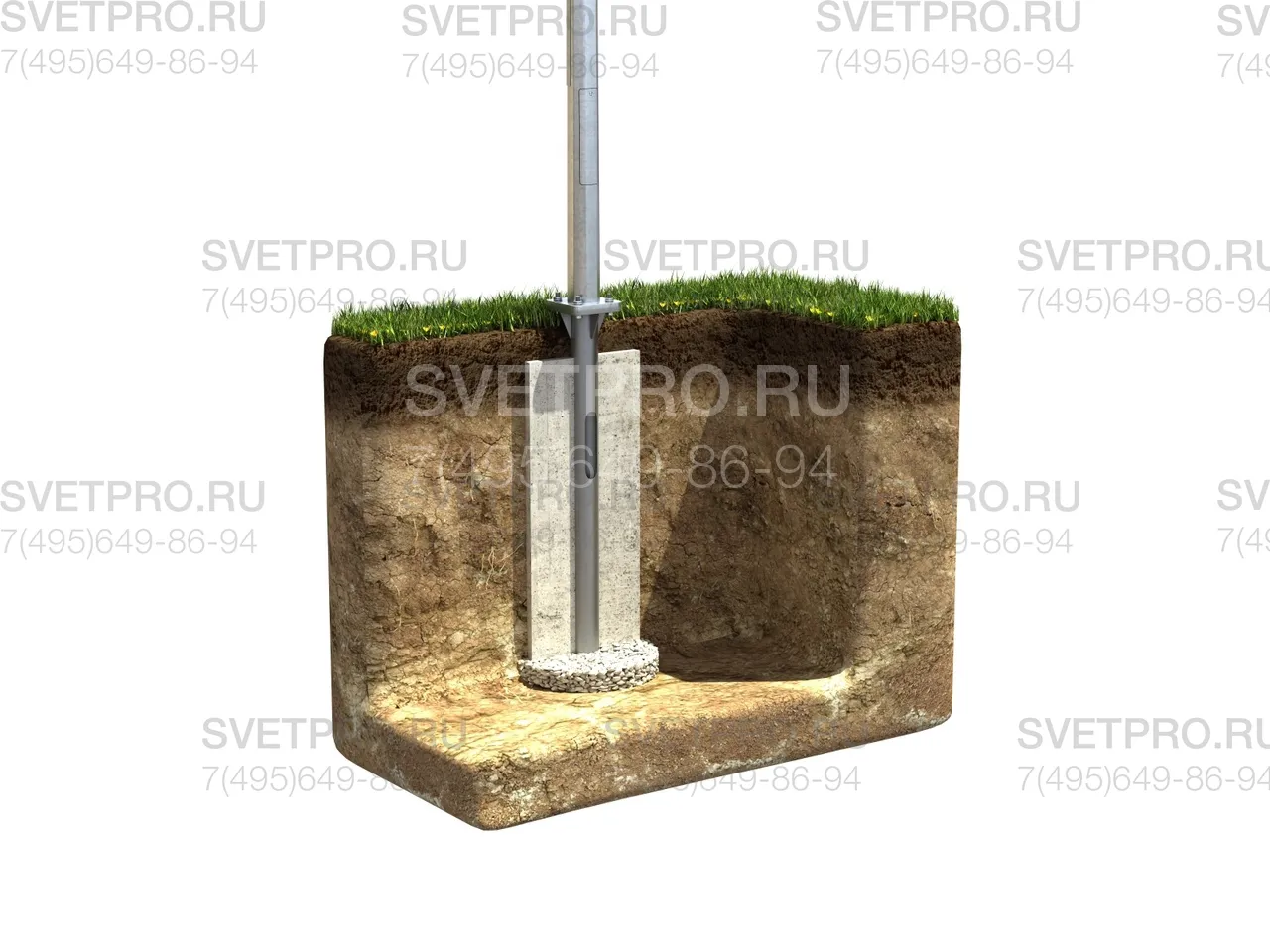

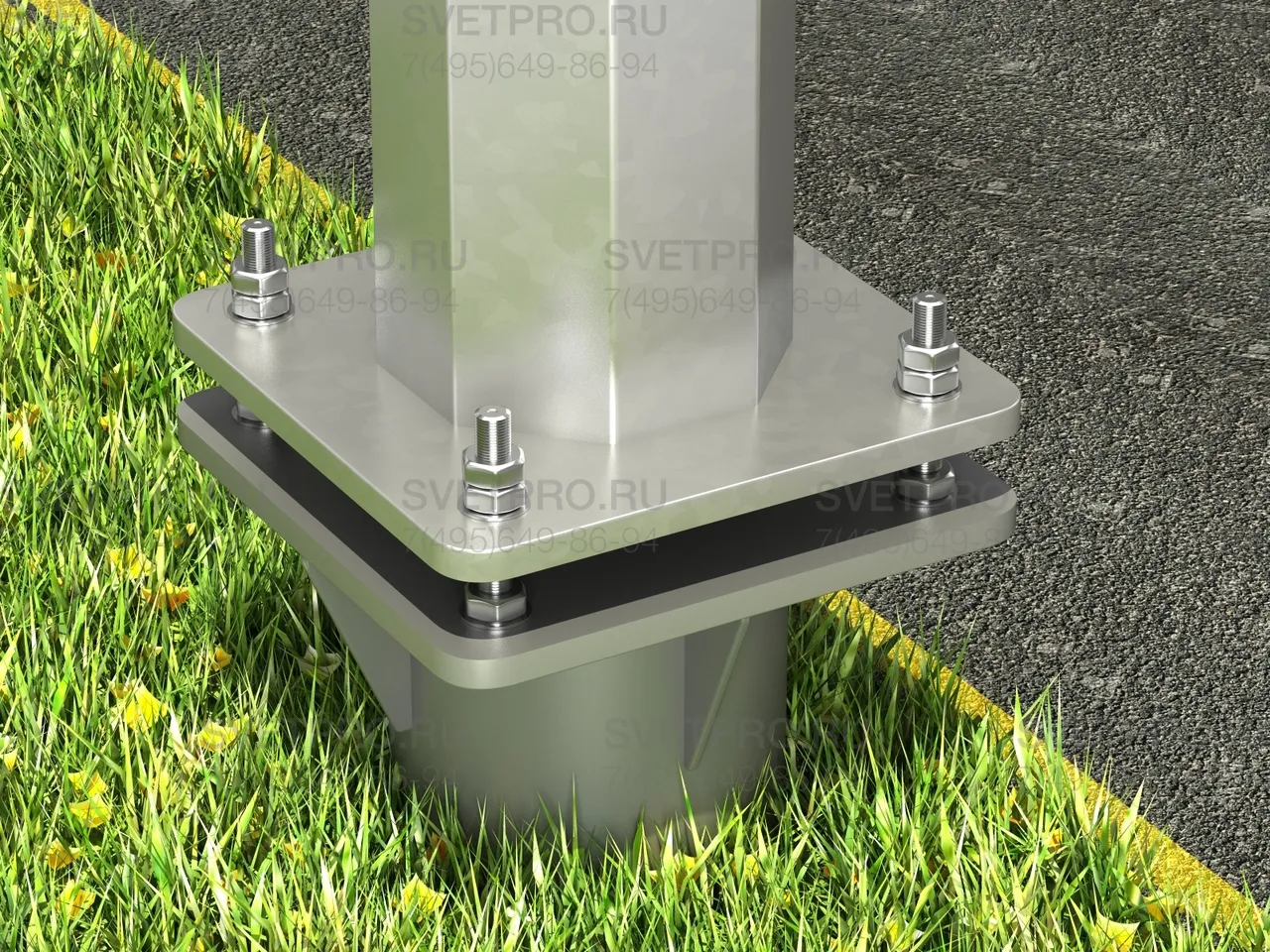

Установка опоры осуществляется на бетонное основание с находящимся внутри металлическим закладным элементом, соединение фланцевое.
