СФГ-1300-10 Опора силовая фланцевая граненая высота 10 метров




Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФГ-1300-10 |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Листовая сталь |
Размер фланца: | 610 мм |
Нижний диаметр: | 364 мм |
Верхний диаметр: | 150 мм |
Вес: | 457 кг |
Высота: | 10 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

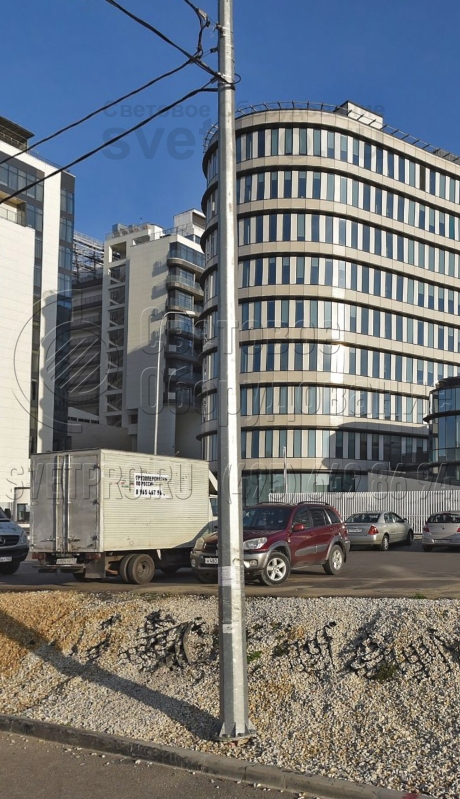

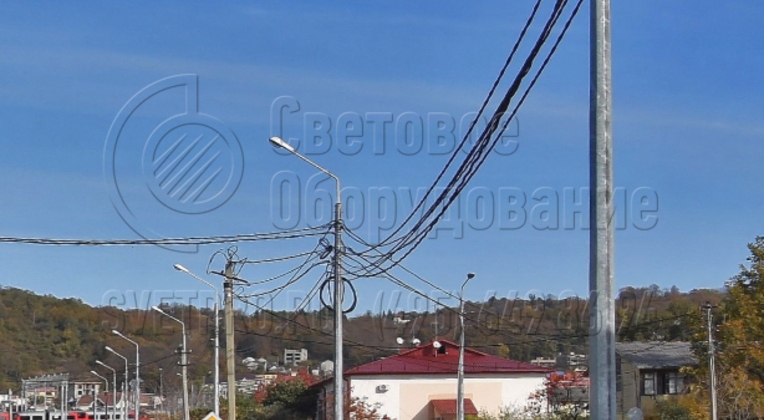

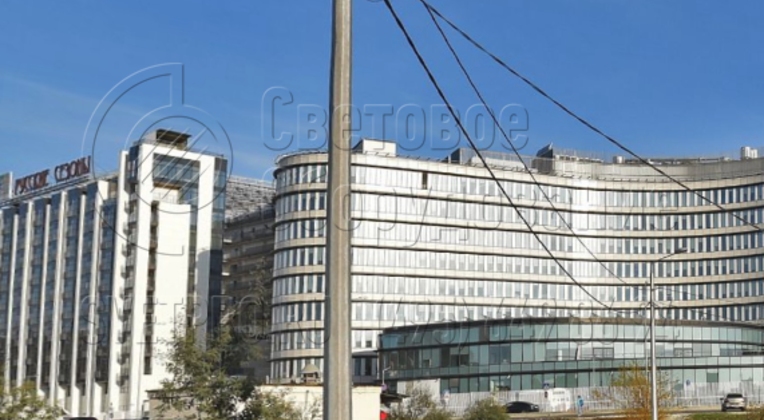

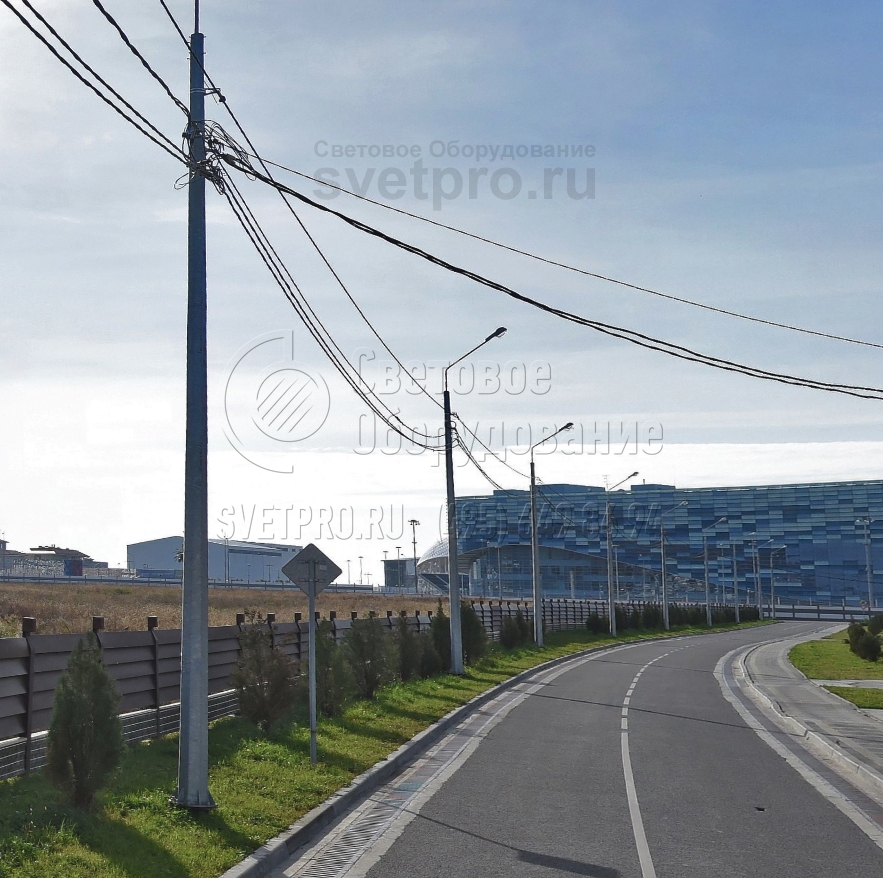

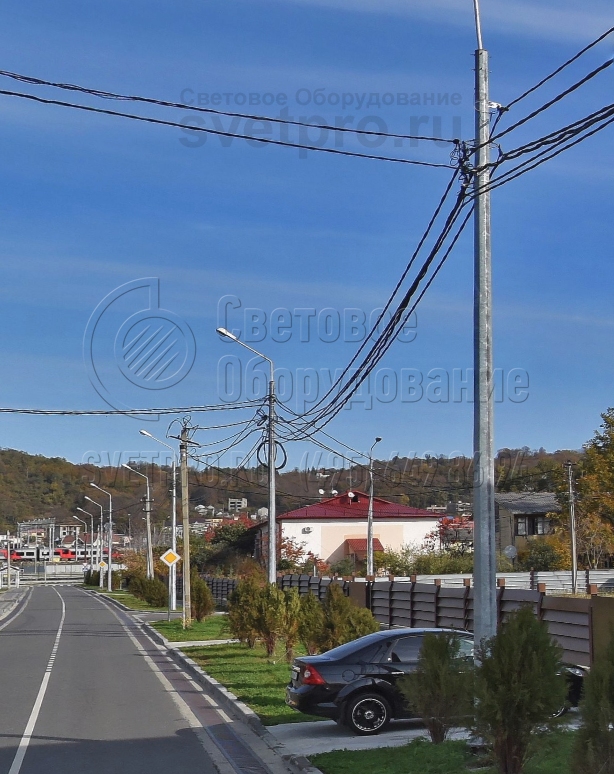

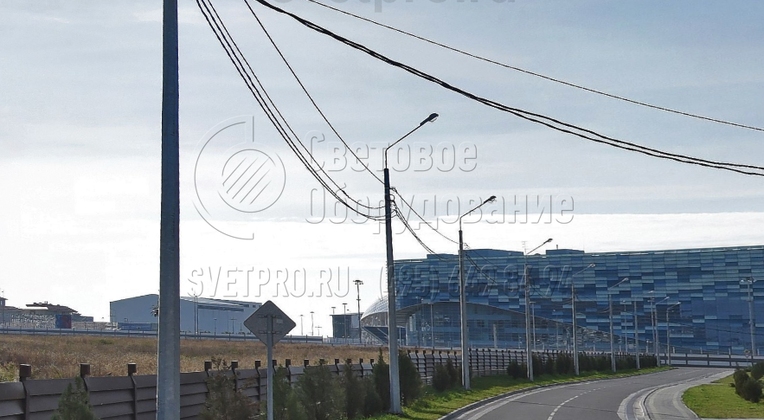

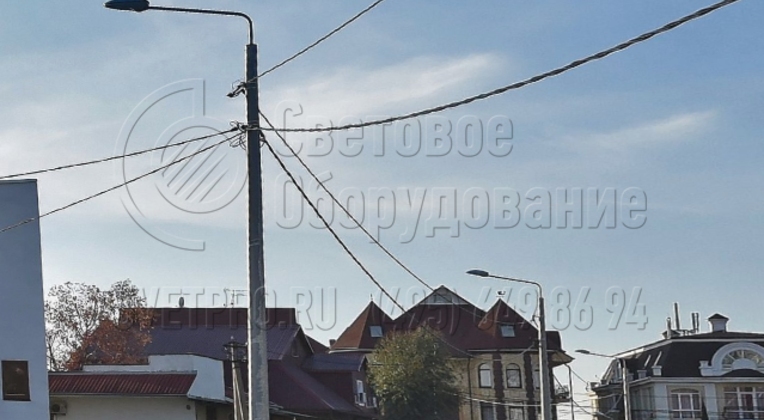

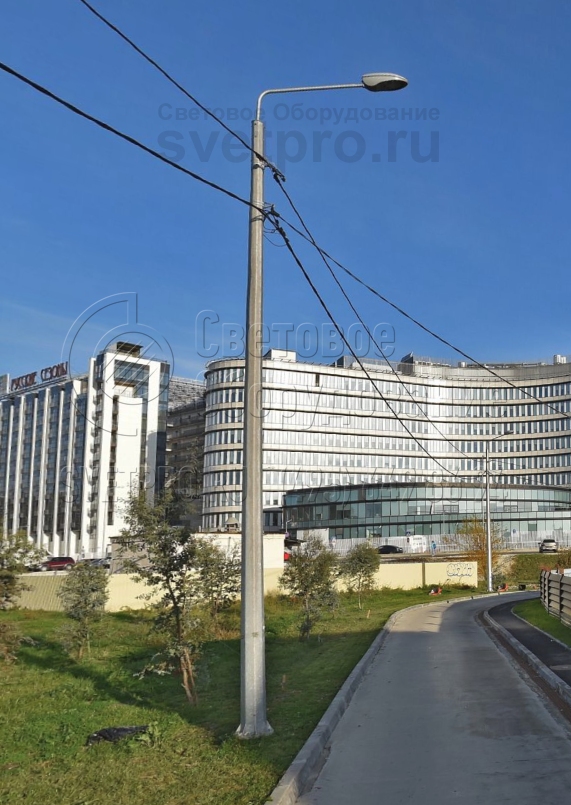

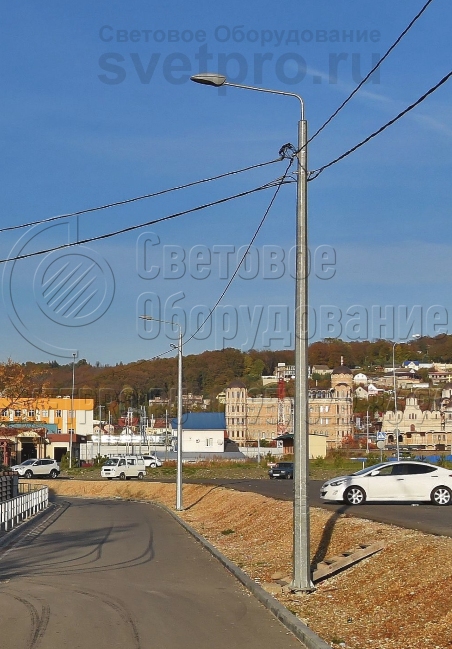

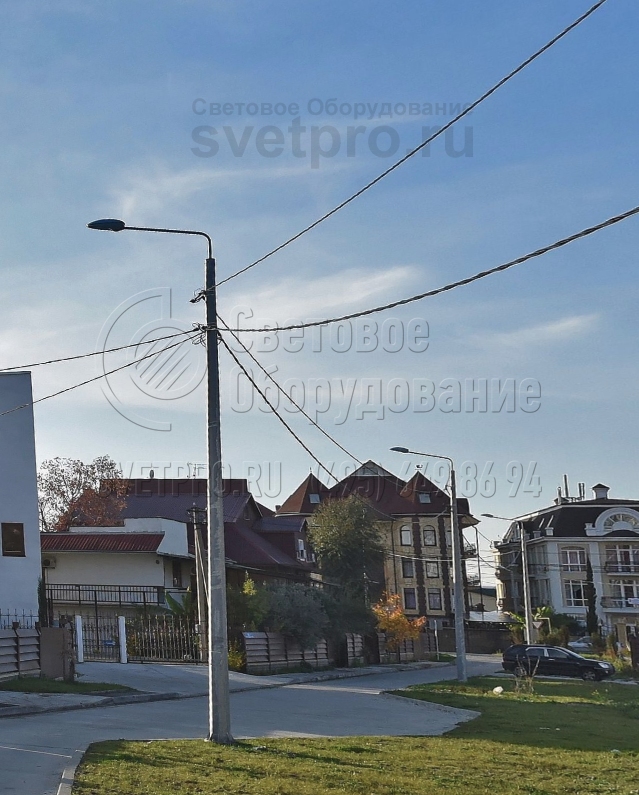

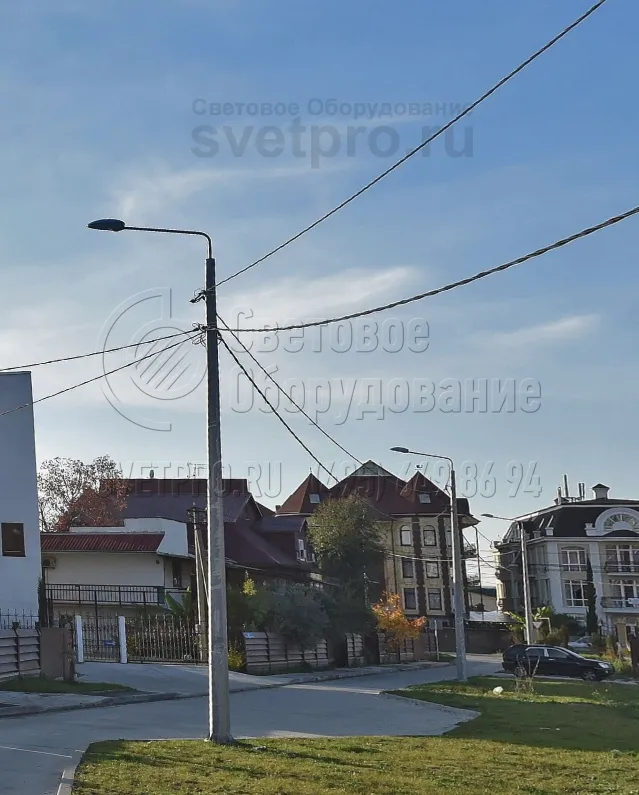

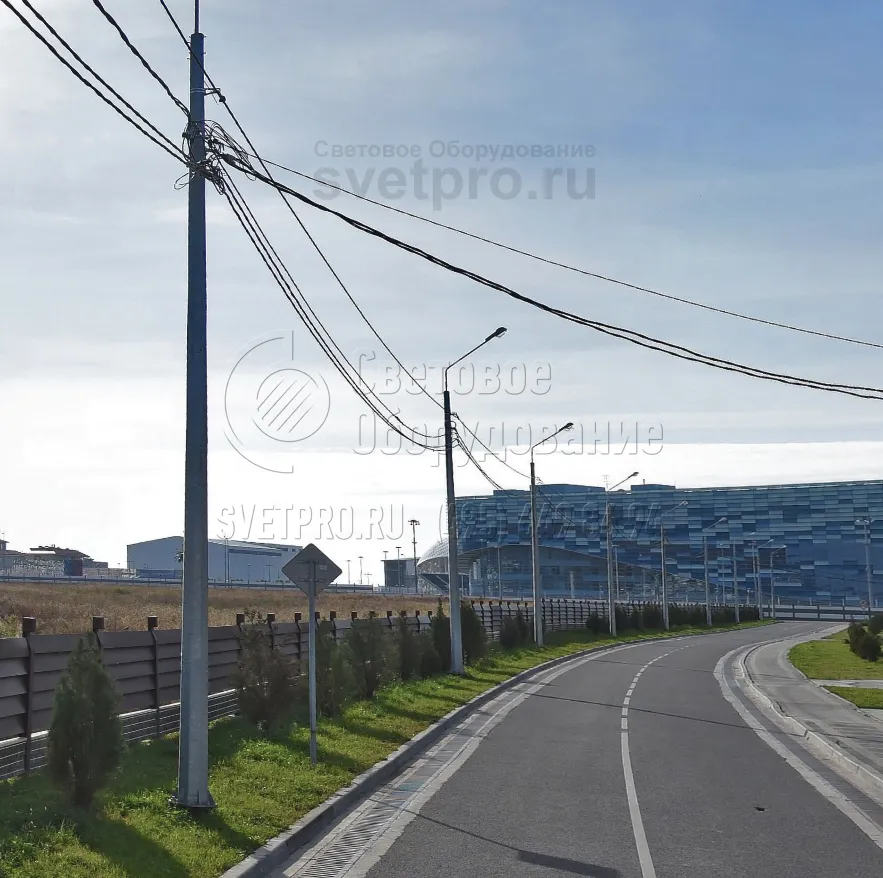

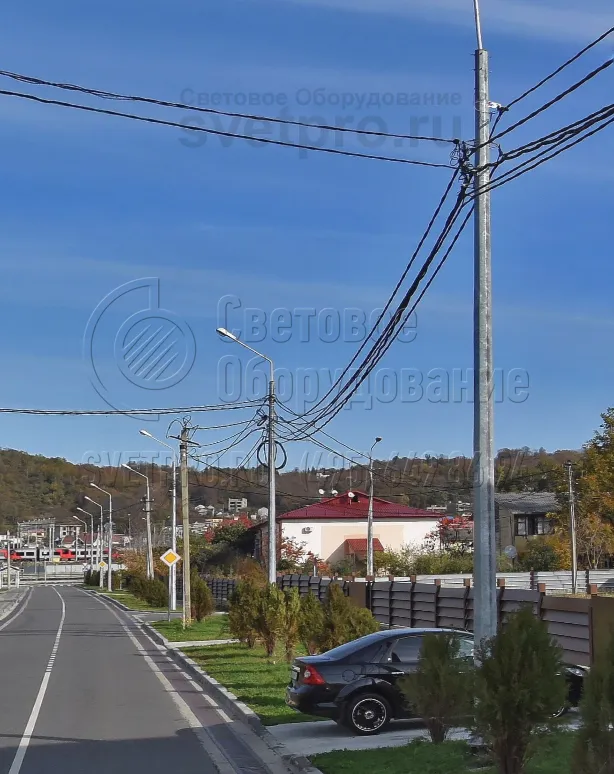

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФГ-1300-10,0-01**-ц | ЗФ-30/12/Д500-3,0-б | 457 | Ф9, Ф10, Ф15 | 1300 | 10000 | 10000 | 3000 | 364 | 150 | 6 | М30 | 12 | 610 | 500 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Граненая силовая опора СФГ-1300-10 – высотная металлическая конструкция, применяемая для установки светотехники и организации освещения на открытых площадках, в жилых микрорайонах, вдоль автодорог и магистралей. Опоры используются для подвеса СИП, размещения рекламных конструкций, вывесок и указателей. Высокая устойчивость и надежность позволяет устанавливать десятиметровые столбы в районах с различным климатом.
Изготовление СФГ-1300-10 осуществляется из листового металлопроката, сгибаемого на станках для получения граненой поверхности изделия. В процессе производства металл обрабатывается горячим цинкованием, что обеспечивает надежную защиту изделия от непогоды и развития ржавчины, а также увеличивает срок эксплуатации конструкции до 30 лет. При необходимости поверхность столба может окрашиваться в любой цвет по каталогу RAL либо покрываться лаком.
Столбы монтируются на бетонный фундамент, устойчивость изделия обеспечивается соединением с закладным элементом посредством размещенного внизу фланца.
