ОГКС-10 Опоры граненые конические складывающиеся высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКС-10 |
Количество световых приборов: | 2 |
Установка: | На фундамент |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 400 мм |
Нижний диаметр: | 166 мм |
Верхний диаметр: | 68 мм |
Вес: | 192 кг |
Высота: | 10 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКС-10 | 192 | 10 | 68 | 166 | 400 | 300 |
ОПИСАНИЕ
ОГКС-10 представляет собой 10-метровую стальную конструкцию, предназначенную для устройства осветительных систем на различных объектах. Так как эта опора имеет механизм складывания корпуса, ее используют в населенных пунктах и на объектах со сложным рельефом, дорогим покрытием или плотной застройкой.
Верхний сегмент корпуса можно наклонить, привязав нейлоновый шнур к противовесу. Электрик может опустить световые приборы без дополнительных приспособлений. Применение этих опор дает возможность сократить затраты на обслуживание со стороны владельца объекта или управляющей компании.
Ствол конструкции делается из стального листа. Материал поступает на производство в рулонах. Детали для будущего корпуса делаются с помощью металлорежущего станка. Раскрой производится струей плазмы, которая при разрезании оставляет ровную кромку, не требующую дополнительной обработки. Так как управление резкой производится с помощью компьютерной программы, детали получаются без допусков. Это ускоряет производство, отсутствие отходов сокращает затраты на изготовление.
Углеродистая сталь ствола цинкуется для защиты от коррозии. Срок службы оцинкованной опоры — не менее 25 лет без потери начальной прочности.
Наша компания специализируется на изготовлении складных и классических опор освещения. Мы обеспечим вас нужным количеством осветительных конструкций в срок до 8 недель.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

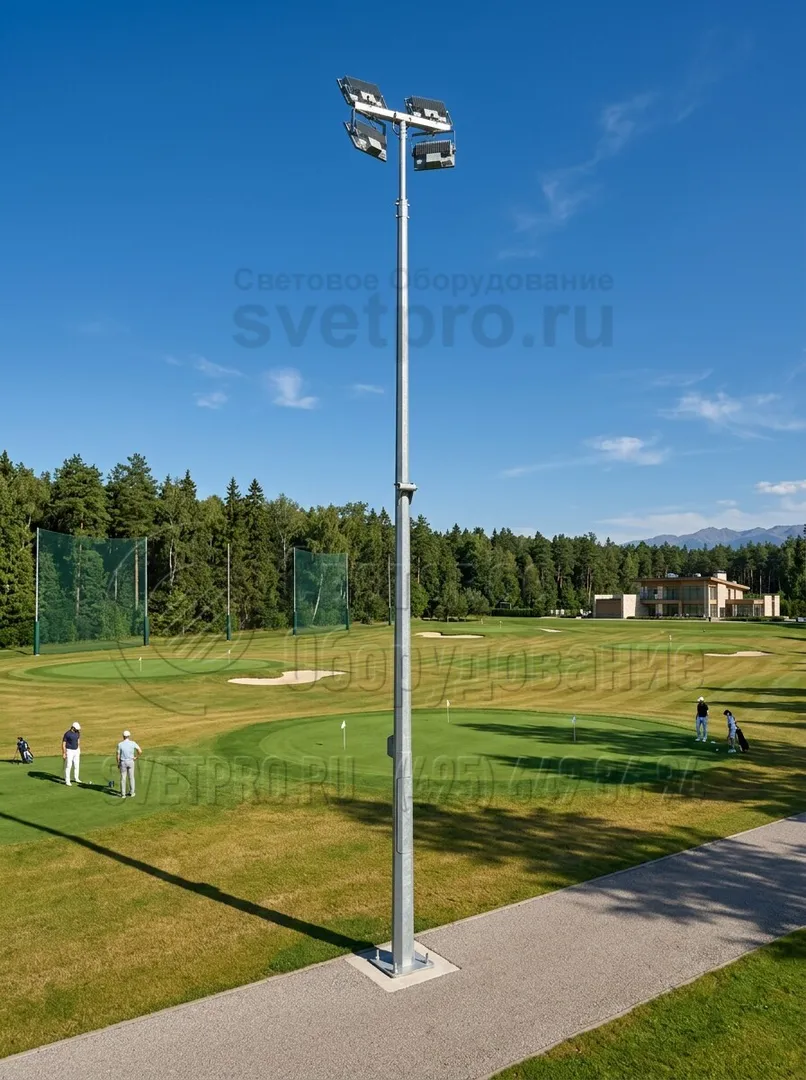

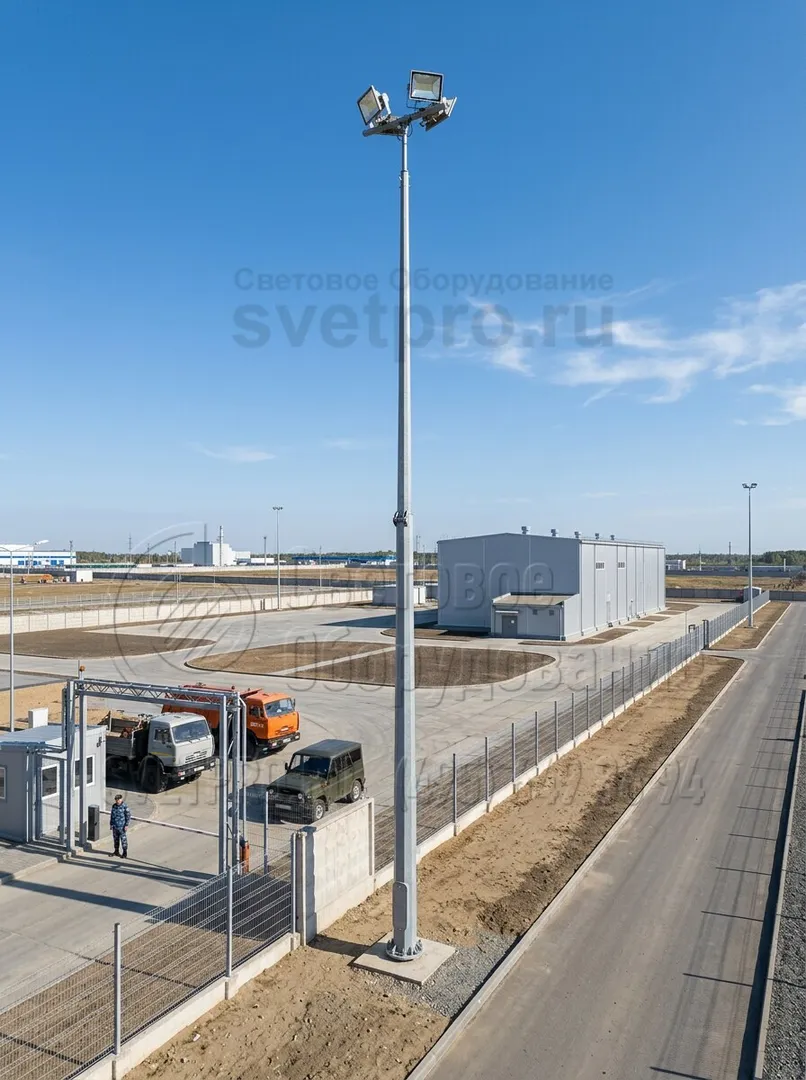

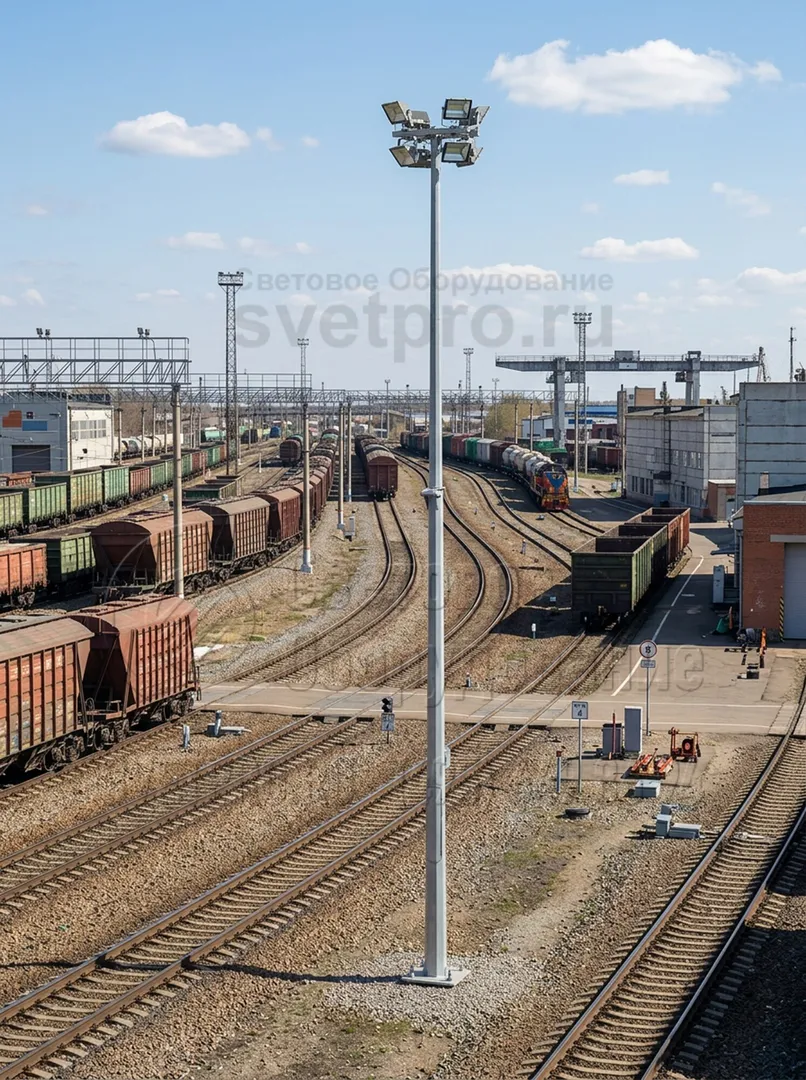

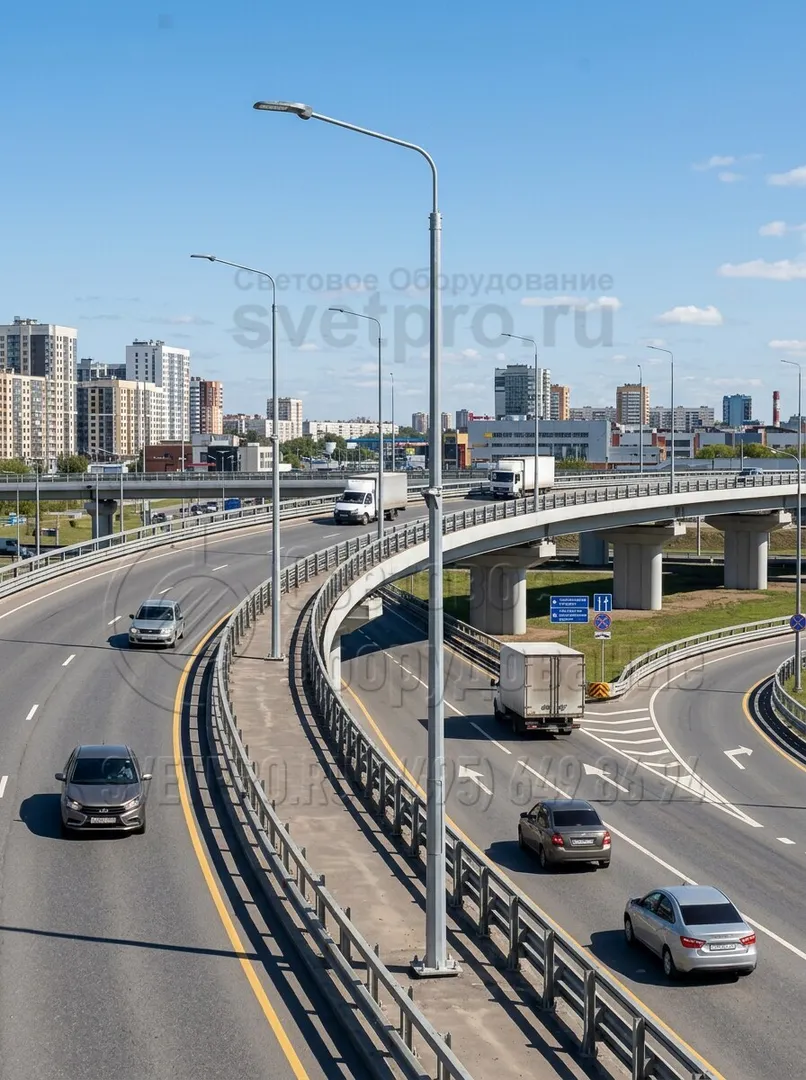

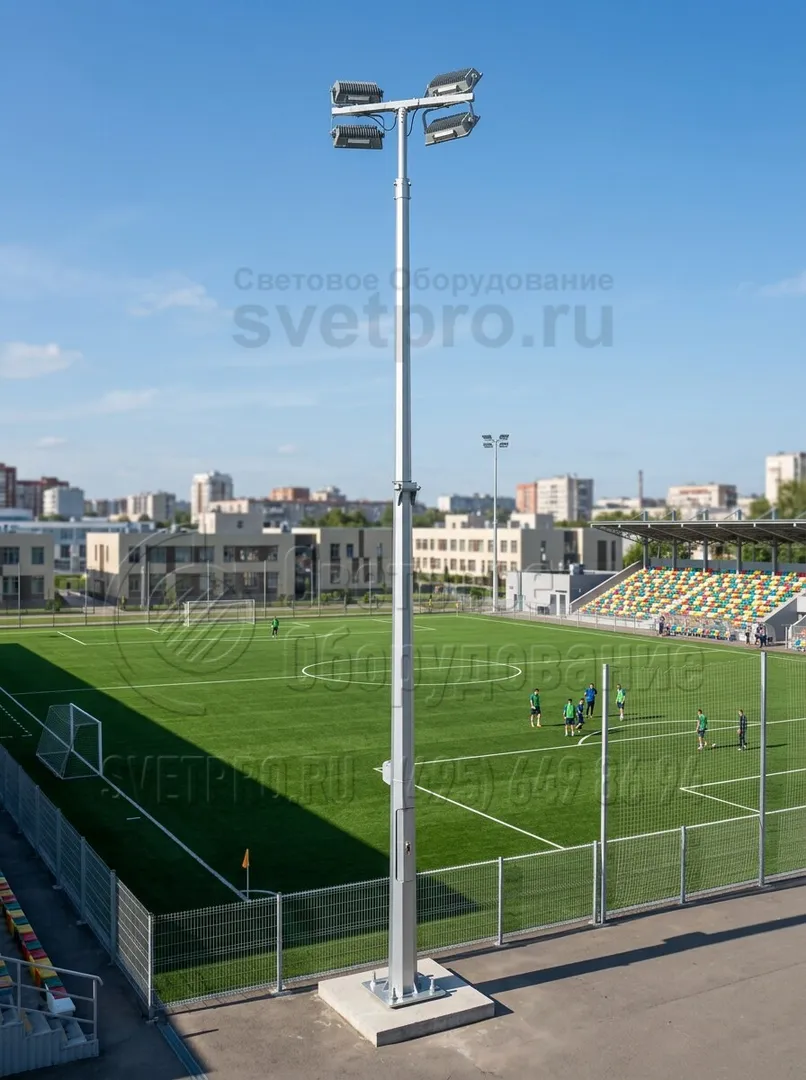

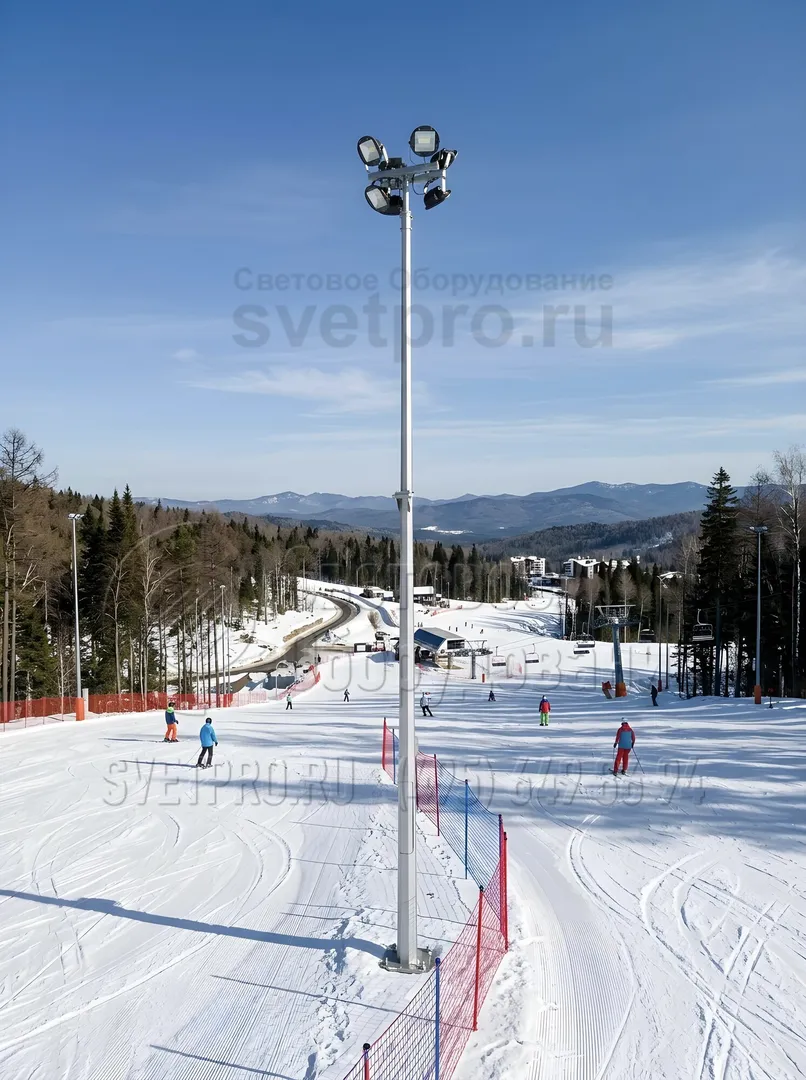

фото с объектов
