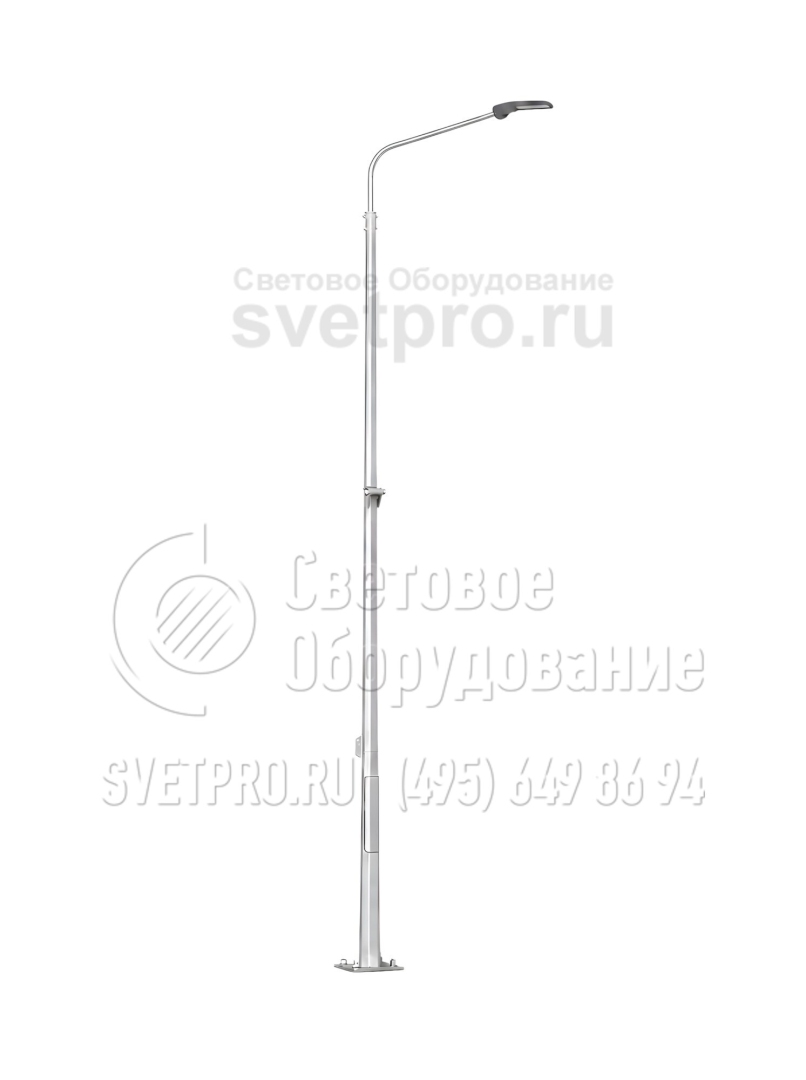

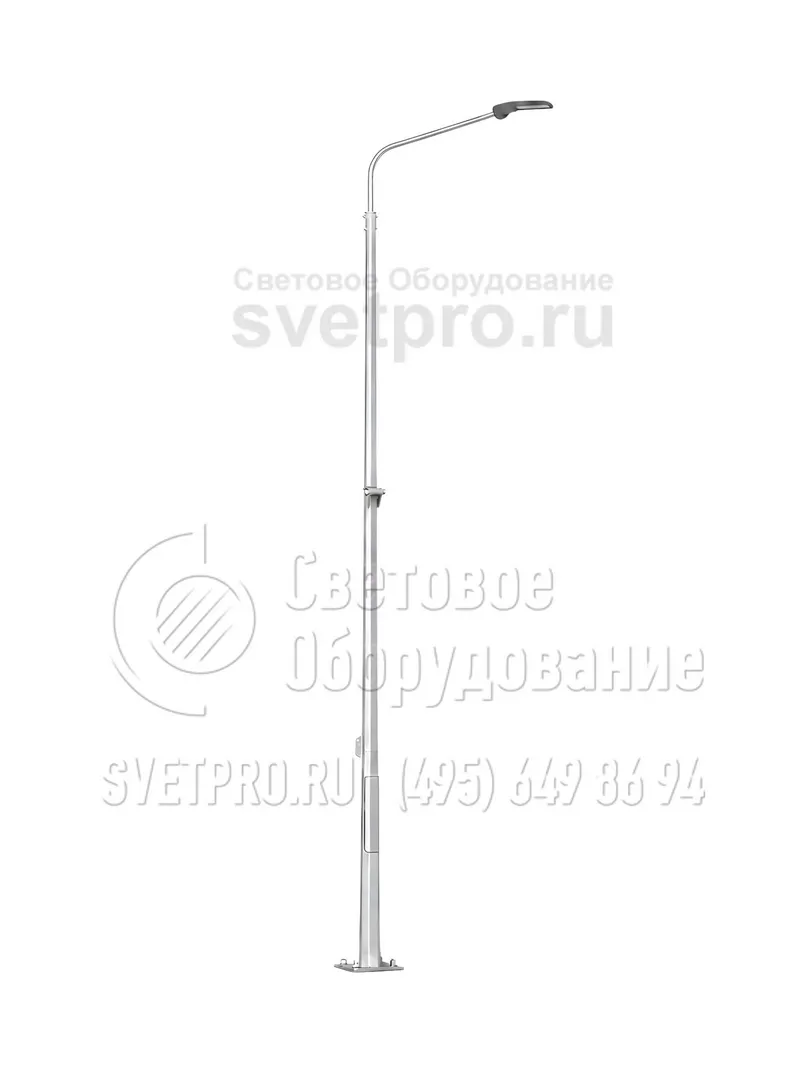

ОГКС-9 Опоры граненые конические складывающиеся высота 9 метров

Область применения:

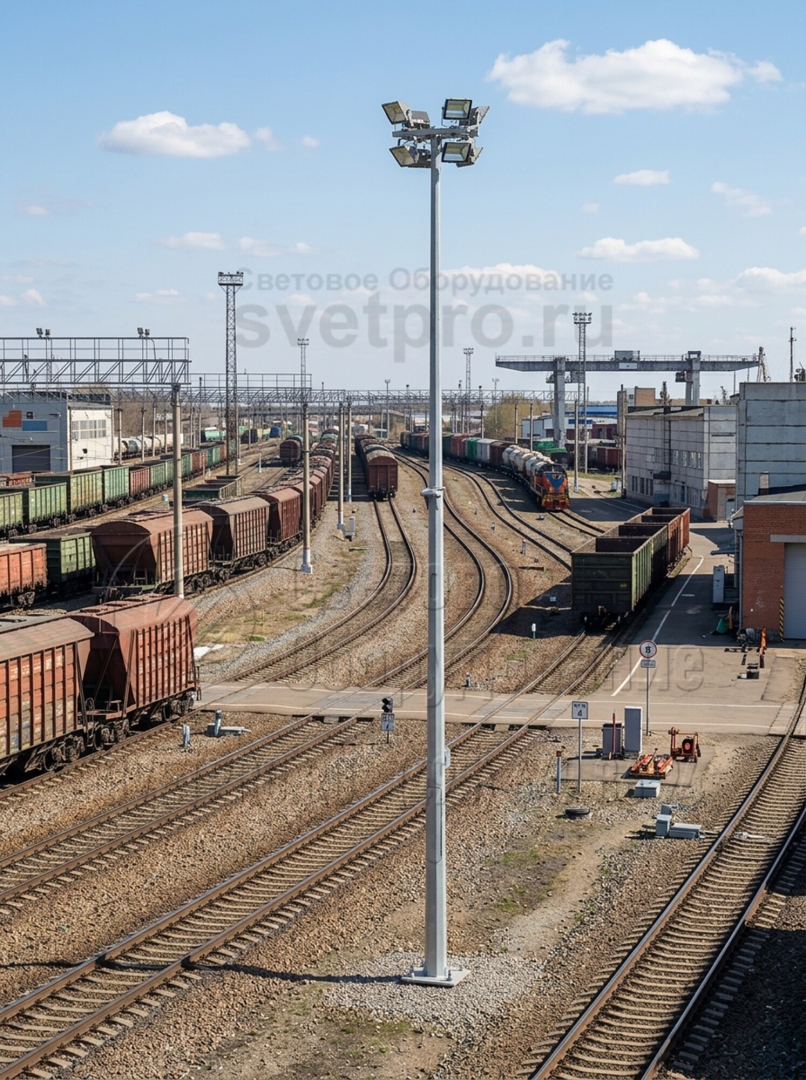

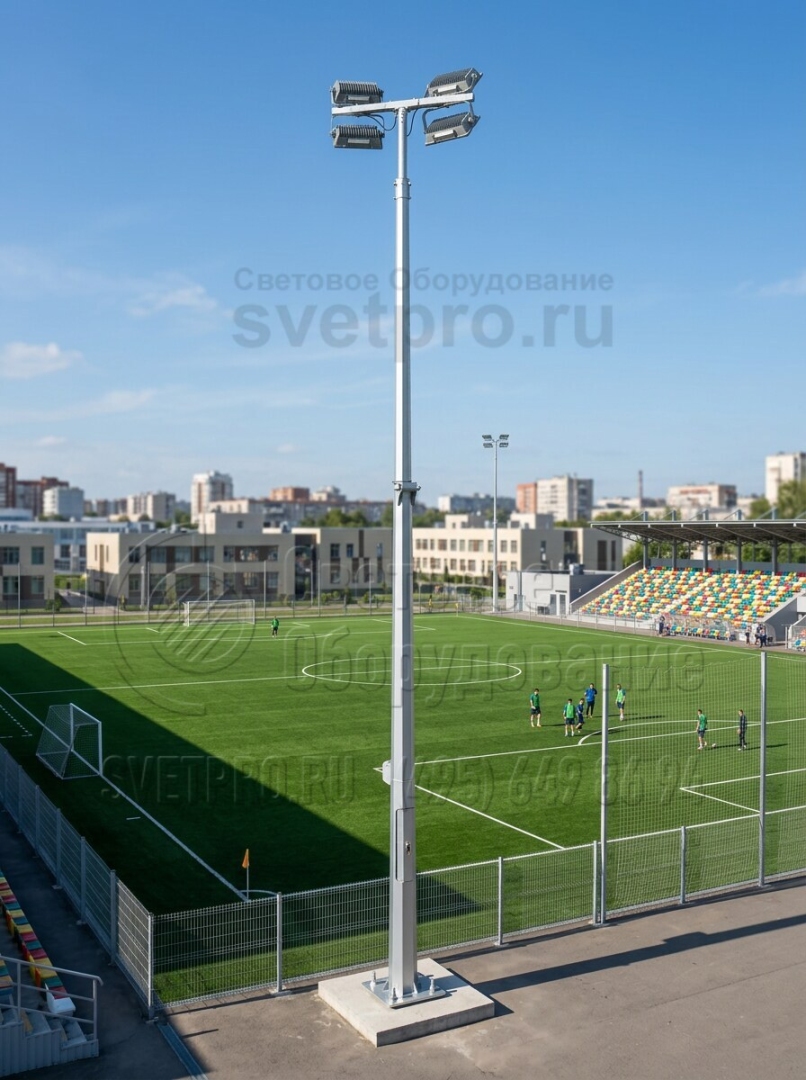

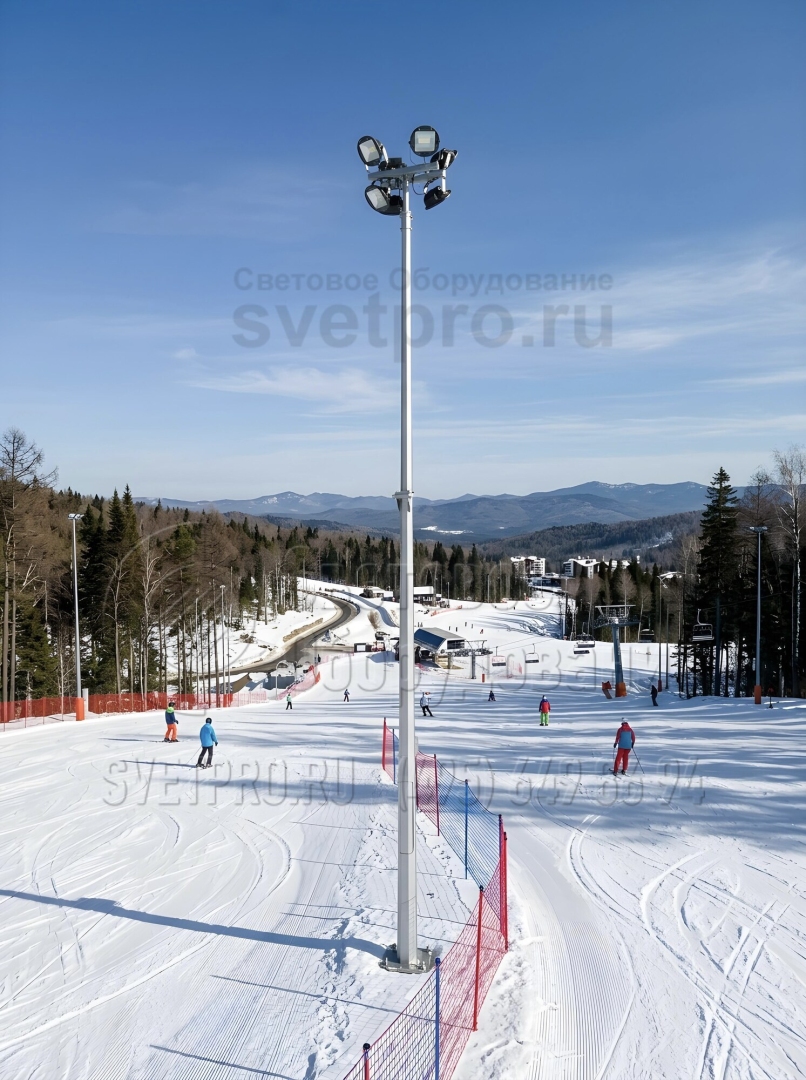

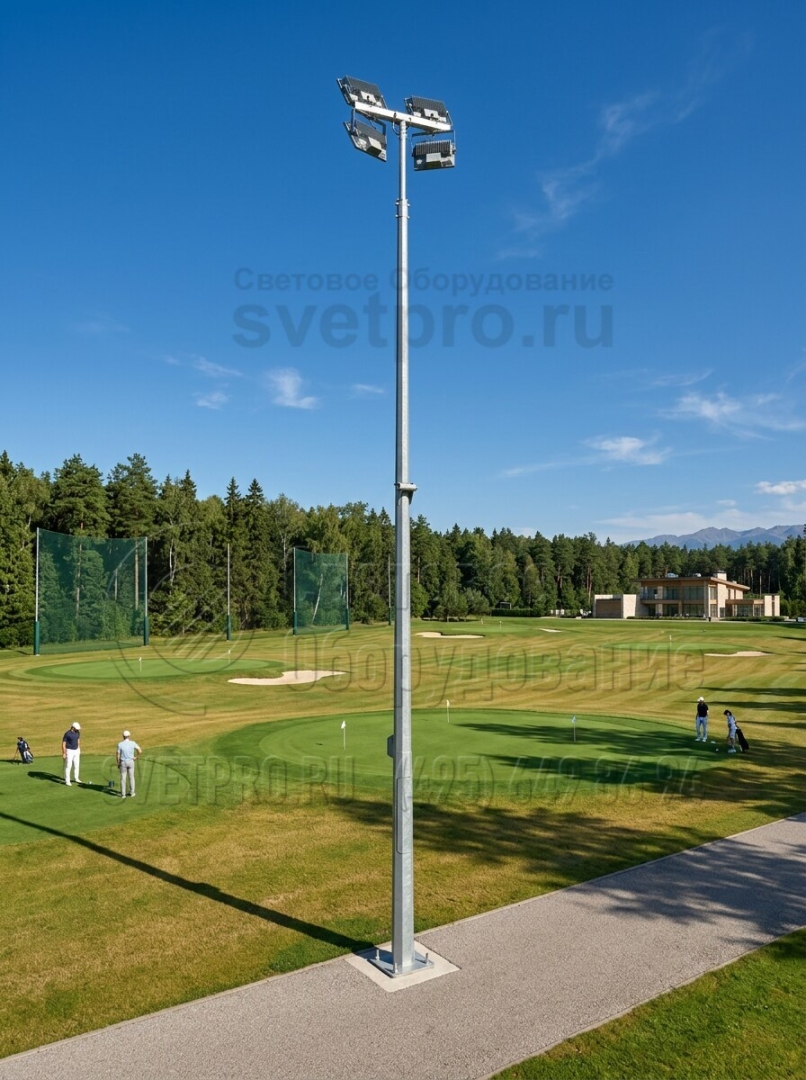

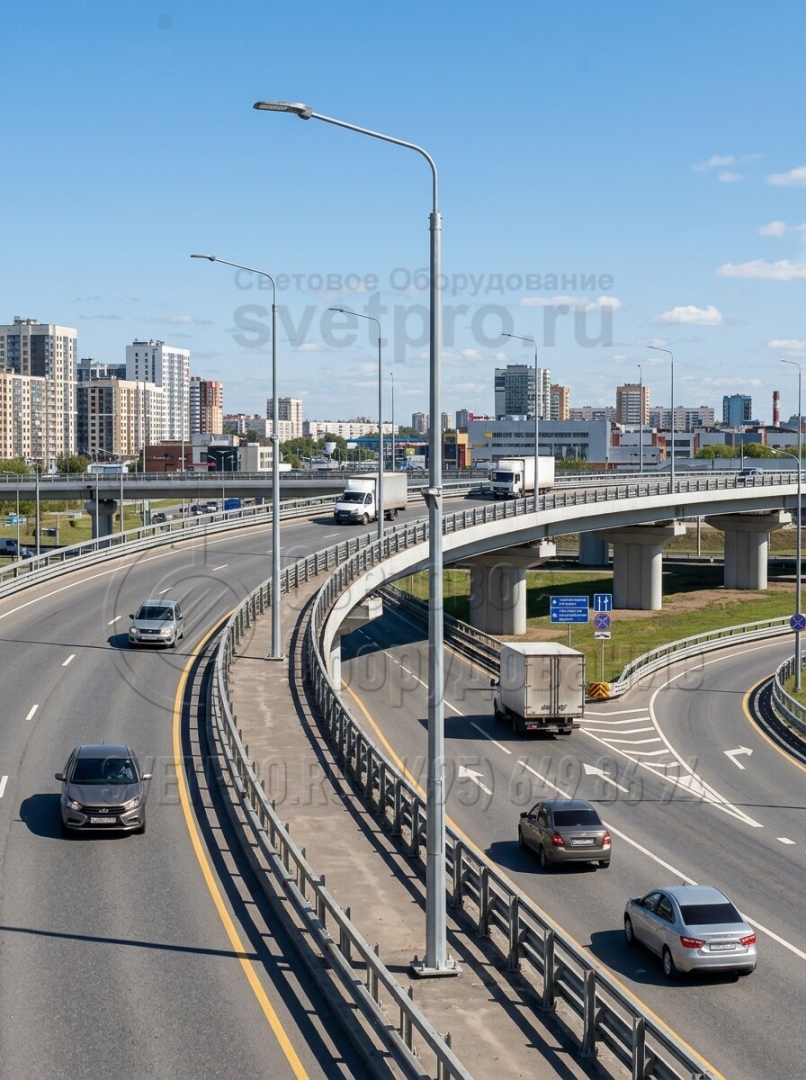

  • Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.
Назначение:
  • Опоры освещения
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: ОГКС-9
Количество световых приборов: 2
Установка: На фундамент
Количество крепежный отверстий: 4
Материал: Листовая сталь
Размер фланца: 400 мм
Нижний диаметр: 166 мм
Верхний диаметр: 68 мм
Вес: 154 кг
Высота: 9 м
Форма опоры: Граненая
Тип короны: Складная
Подвод кабеля: Низ
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВесВысотаВерхний диаметрНижний диаметрРазмер опорного фланцаМежцентровое расстояние отверстий
ОГКС m, кг H, м d, мм D, мм A, мм B, мм
ОГКС-9 154 9 68 166 400 300

ОПИСАНИЕ

Осветительная опора из стали типа ОГКС-9 позволяет устанавливать светильники или прожекторы на высоте до 9 метров. Лучи от такого светового прибора распространяются на относительно большое пространство, поэтому можно уменьшить количество опор на объекте. Но в этом случае возникают сложности в обслуживании световых приборов. Для выполнения регламентных работ и ремонта приходится задействовать гидроподъемники.

Опоры рассматриваемого типа можно обслуживать с уровня земли. Для этого сегментный ствол имеет механизм наклона с помощью шарнира. Верхний сегмент корпуса наклоняется так, чтобы верхушка со светильником находилась возле земли.

Все кабели для подачи электричества от вводного щитка к светильникам находятся внутри полого корпуса. Проход через шарнир обустроен с помощью вывода, помещенного в защитную пластиковую или гофрированную стальную оболочку. Благодаря такой прокладке проводов они защищаются от обрыва из-за внешних воздействий и не портят дизайн корпуса.

Силовая линия к стволу прокладывается под землей. Во избежание ее повреждения роется котлован глубиной до 80 см, а сам кабель помещается в стальную оболочку или используется провод с армирующей жилой/оболочкой.

Для покупки опор складного типа обращайтесь к менеджерам нашей компании удобным для вас способом.

ТЕХНИЧЕСКИЕ ДЕТАЛИ

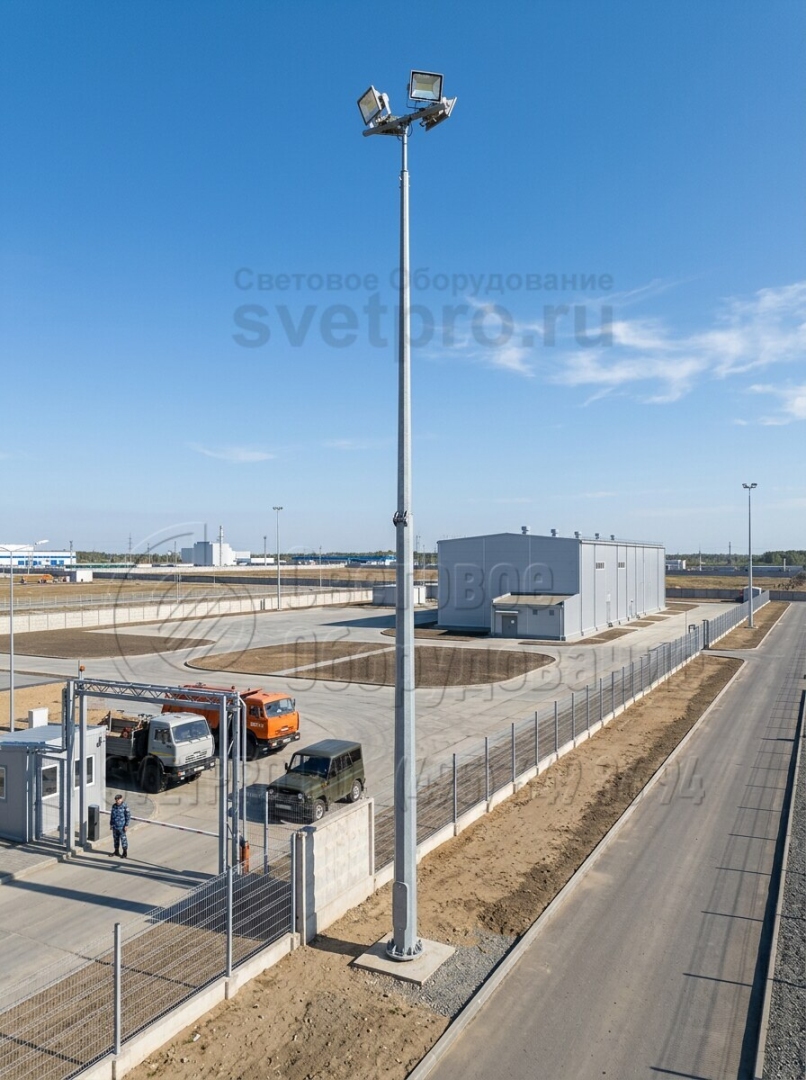

фото с объектов
