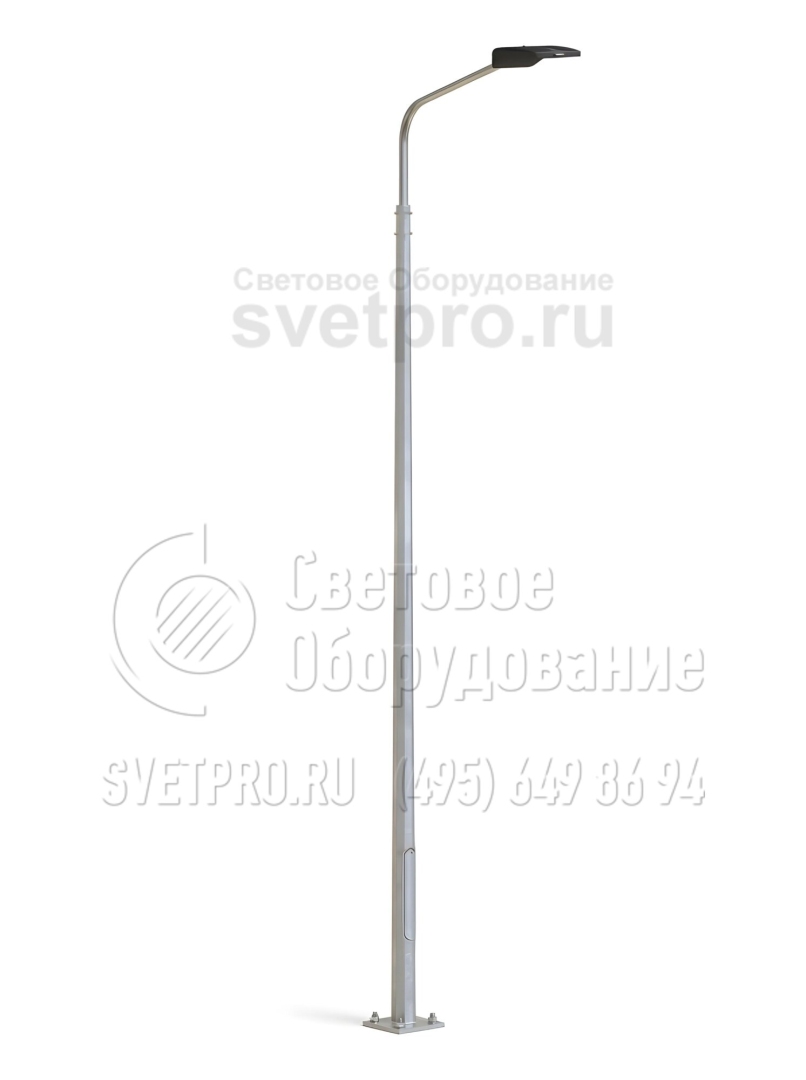

НФГ-11,5 Опора несиловая фланцевая граненая высота 11,5 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФГ-11,5 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 400 мм |
| Нижний диаметр: | 200/232 мм |
| Верхний диаметр: | 75/100 мм |
| Вес: | 190,0/223,0 кг |
| Высота: | 11,5 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-11,5(75)-02**-ц | ЗФ-30/4/К300-2,0-б | 190,0 | Ф2, Ф3 | 11500 | 2000 | 200 | 75 | М30 | 400 | 300 | 450 | 120 |
| НФГ-11,5(100)-02**-ц | ЗФ-30/4/К300-2,0-б | 223,0 | Ф4, Ф5 | 11500 | 2000 | 232 | 100 | М30 | 400 | 300 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
ОПИСАНИЕ

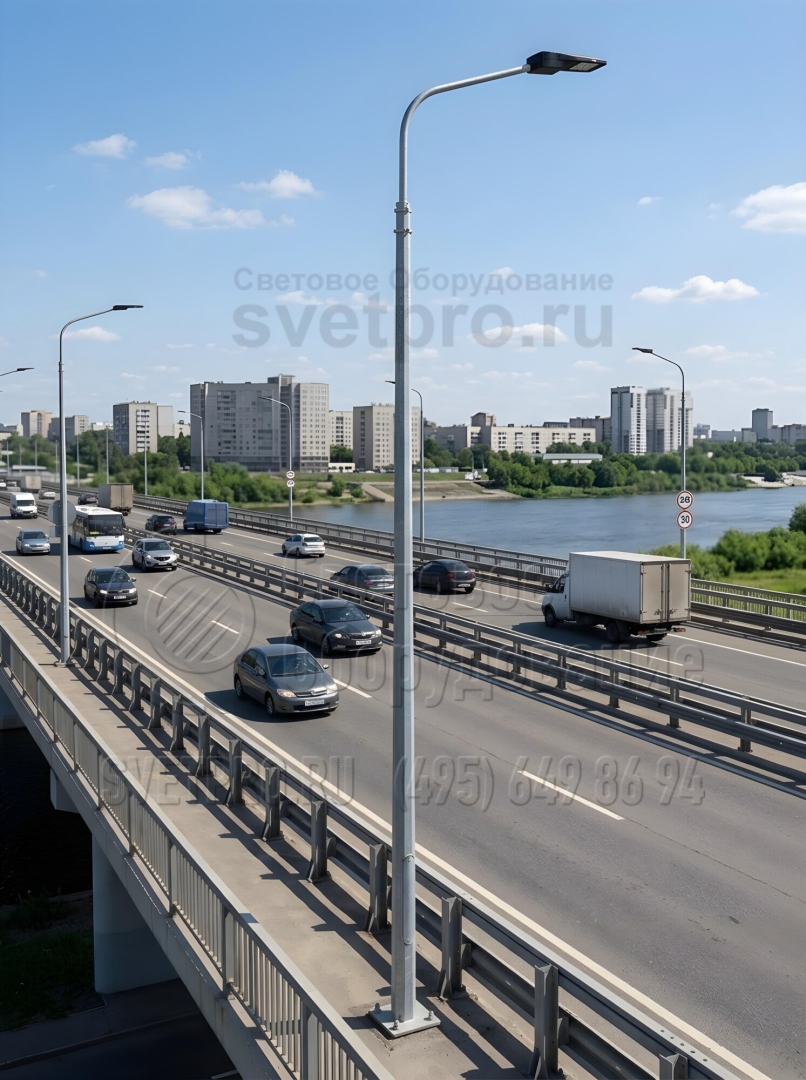

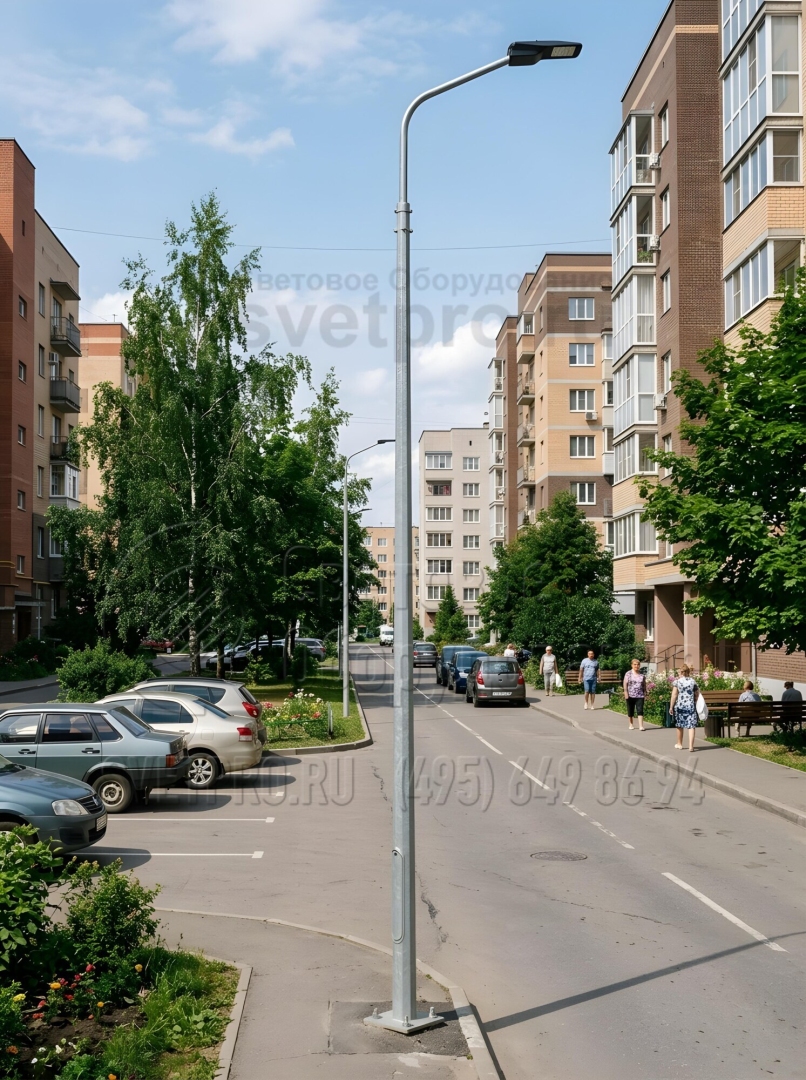

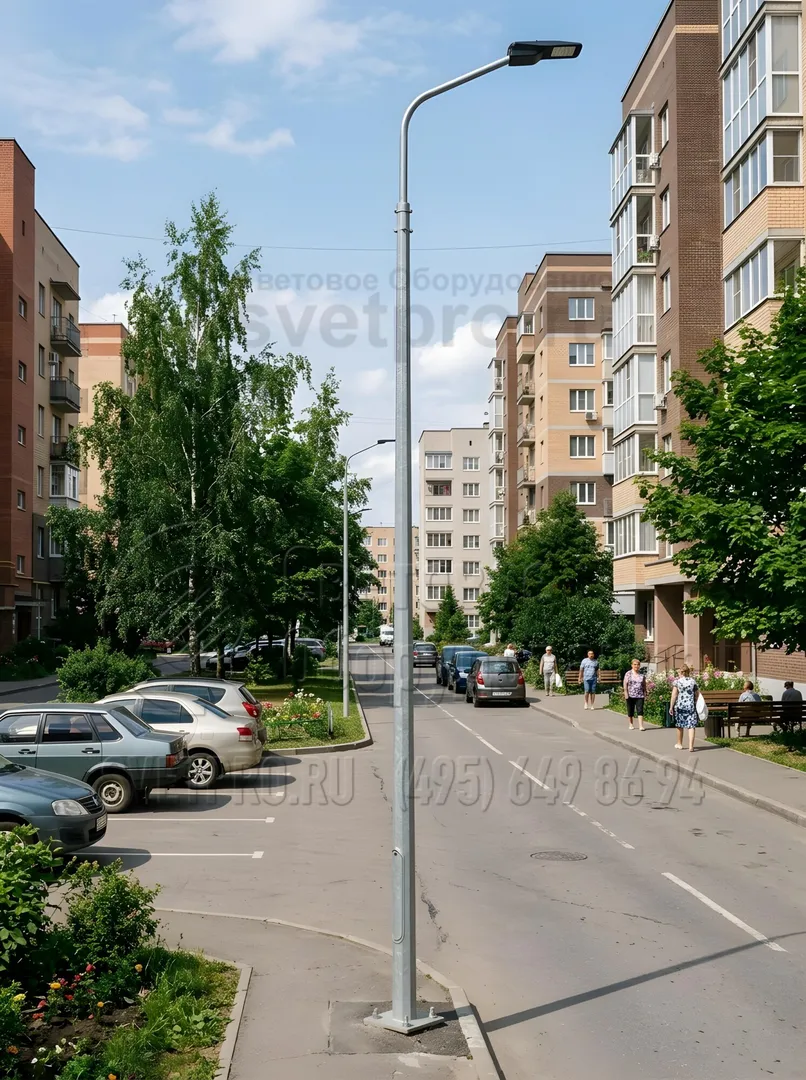

НФГ-11,5 – граненая опора несилового типа, используемая для освещения больших открытых площадок и территорий. Столбы высотой 11,5 м подходят для установки вдоль автодорог и магистралей, на придомовой территории и в жилых микрорайонах, на складах, промышленных площадках. В линейке производителя это наиболее высокая опора односоставного типа, используемая для наружной подсветки. При необходимости на столбе помимо светотехники может размещаться и другое оборудование, что существенно повышает его функциональность.

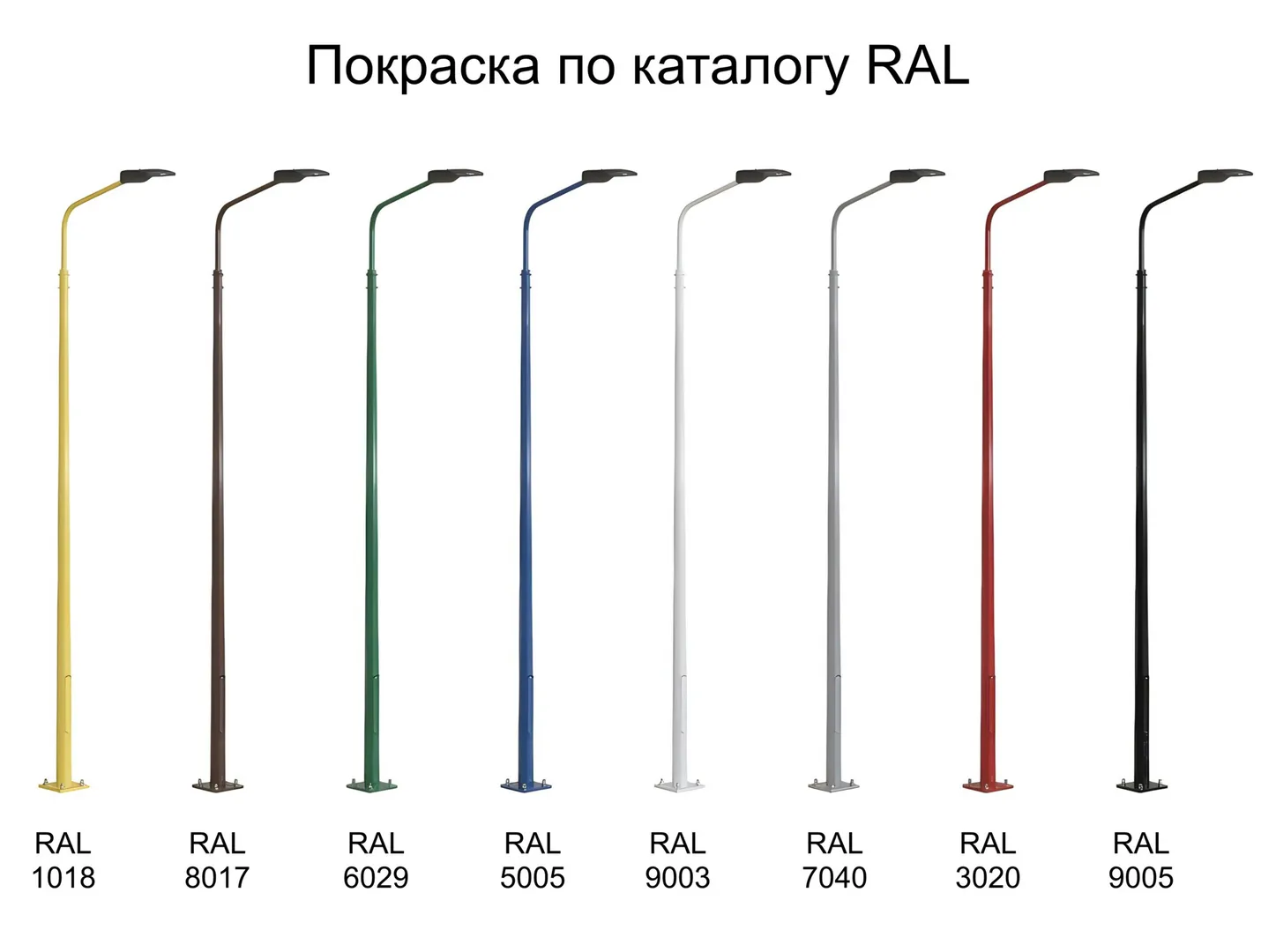

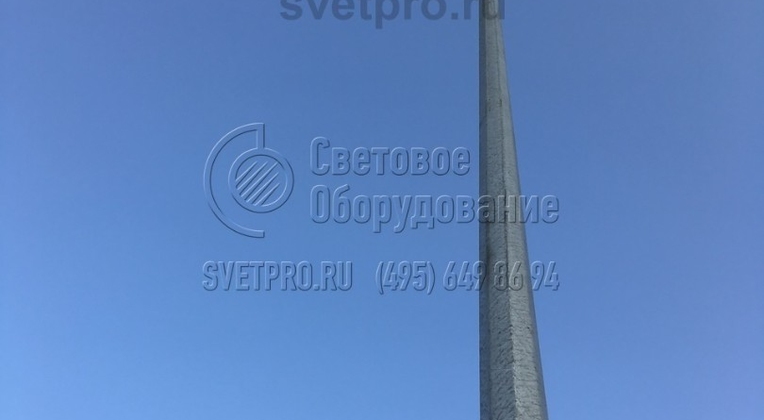

Для изготовления модели НФГ-11,5 используется листовой металлопрокат, сгибаемый посредством пресса в конструкцию, имеющую в сечении восьмигранную форму. Дополнительно металлическая поверхность изделия подвергается горячему цинкованию для создания антикоррозийной защиты и устойчивости к воздействию негативных факторов. Для улучшения декоративных свойств изделия опора покрывается порошковым красителем по каталогу RAL.
Установка опоры НФГ-11,5 выполняется на заранее подготовленный фундамент с установленным внутри металлическим закладным элементом.
Фото с объектов
Фотогалерея
-

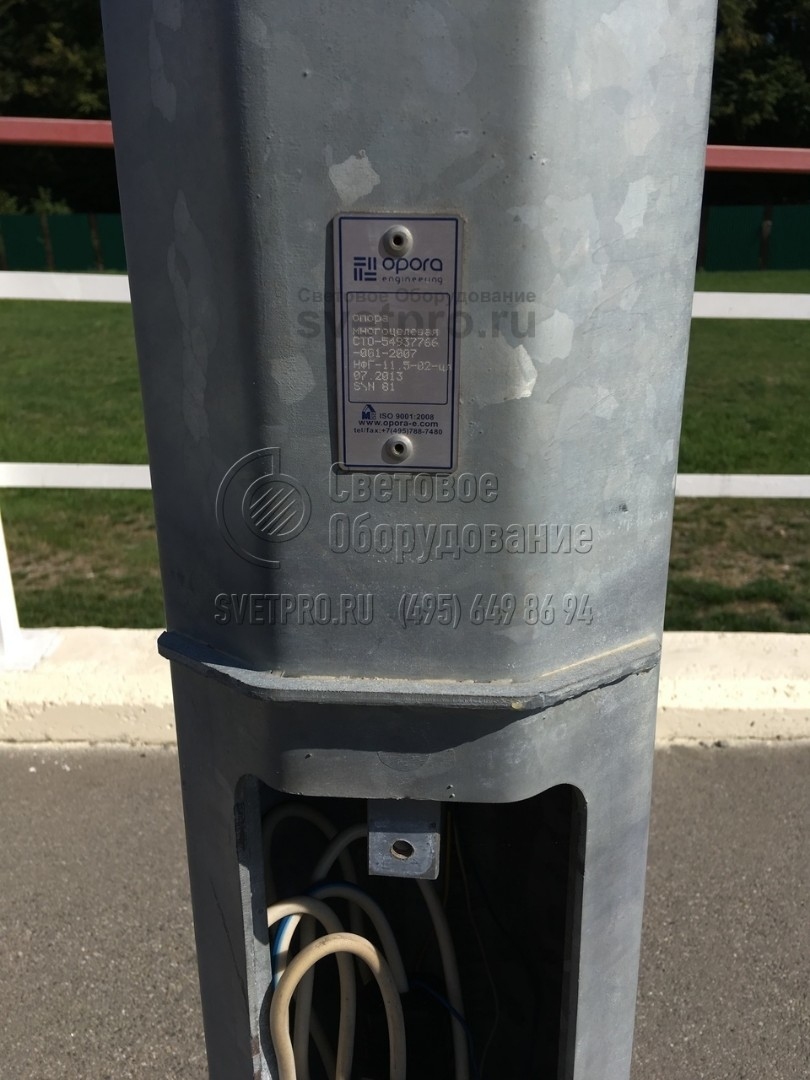

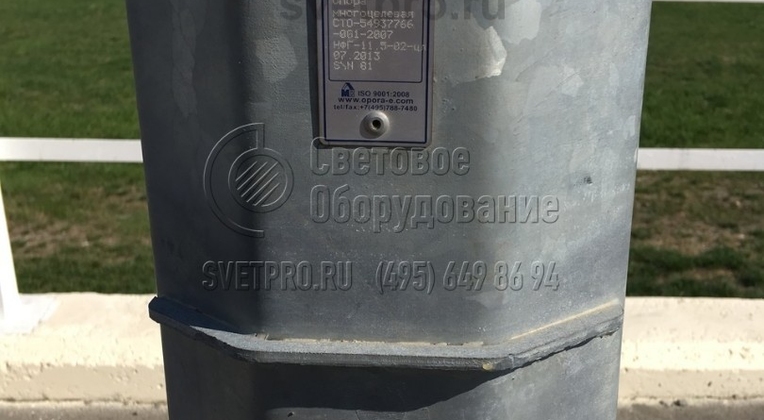

1. На фото изображено ревизионное отверстие в корпусе осветительной конструкции. Обратите внимание, что над лючком предусмотрен небольшой козырек. Он нужен для того, чтобы рассекать поток воды, стекающий по поверхности стали и не допускать попадания жидкости на коммутационную колодку.
-
2. Проводка, по которой подается питание для работы светового оборудования на верхней части опоры, проложена внутри полого стального ствола. За счет этого обеспечивается сохранность проводов от вандальных действий и повреждения из-за воздействия внешних природных факторов. -
3. Силовые линии к несиловым опорам подводятся под землей или под дорожным покрытием. За счет этого исключается опасность выхода из строя осветительной инфраструктуры по причине воздействия на кабель сильного ветра. Провода проложены так, чтобы не повреждаться при укладке асфальта. -

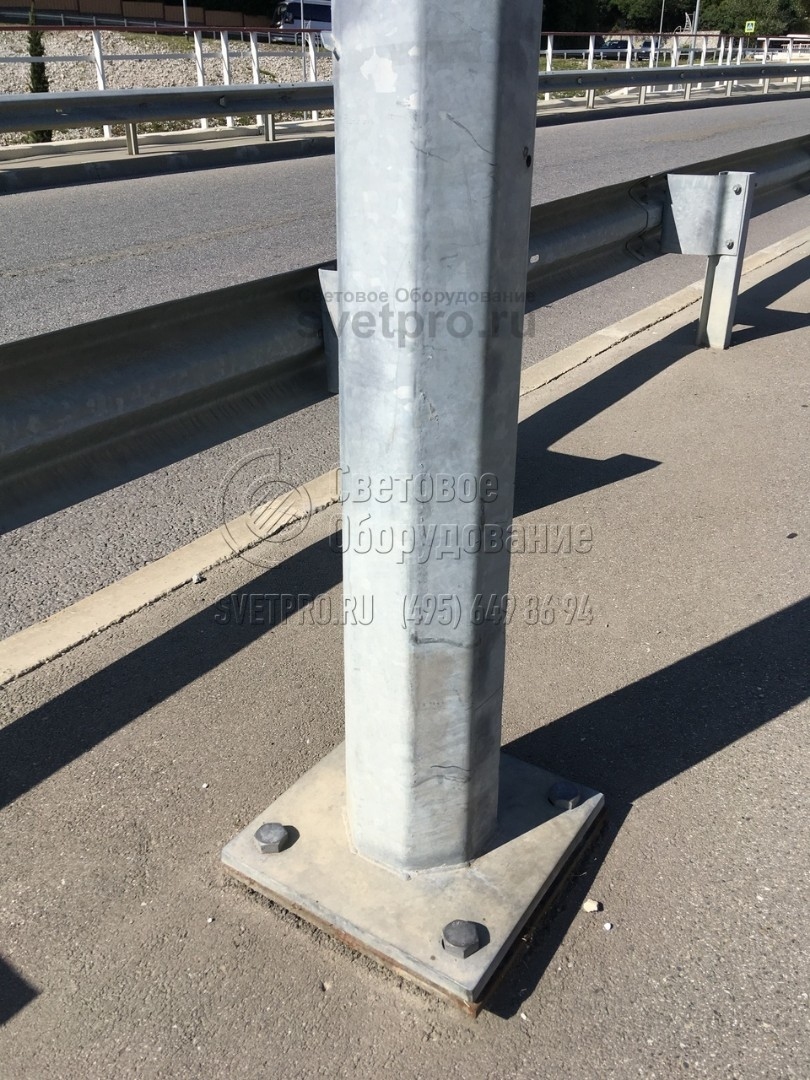

4. На фото изображен монтажный узел ствола осветительной опоры. Опора освещения крепится на закладной детали с помощью болтов. Для установки не нужно использовать сварочное оборудование или бетонировать хвостовик в предварительно вырытом котловане, возможен также демонтаж. -

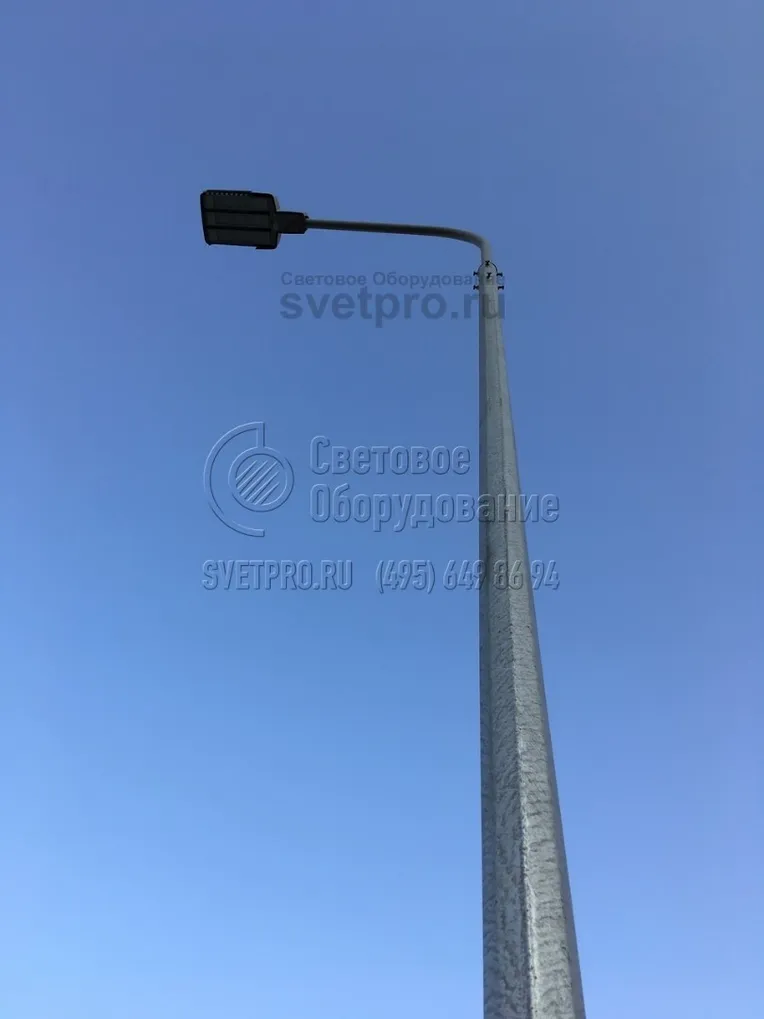

5. Для изготовления изображенной на фото опоры используется листовая сталь. Она разрезается на нужные детали с помощью плазменного режущего станка. Управление режущим оборудованием осуществляется с помощью компьютерной программы. За счет этого достигается высокая точность реза стали. -

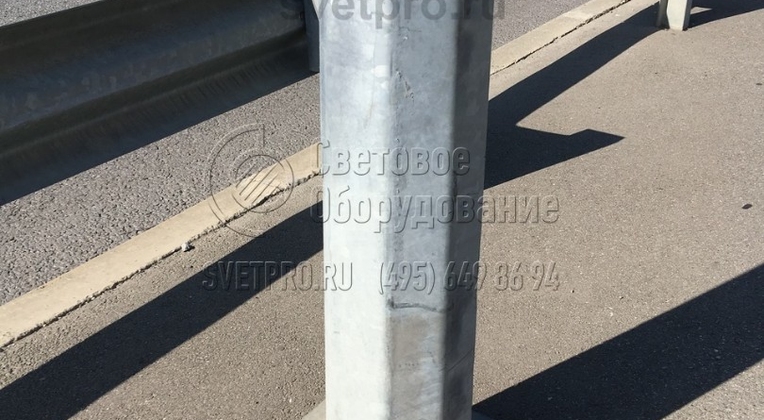

6. Осветительная опора с граненым стволом делается из листов стали, которые сгибаются в конический корпус. Так как порезка осуществляется с помощью плазменной струи, детали получаются нужных размеров без допусков на механическую обработку. Это снижает себестоимость производства. -
7. В процессе изготовления граненого ствола порезанные заготовки сгибаются с помощью гидравлических прессов. Так как деформация стали производится с малой скоростью, внутренняя структура металла не нарушается. Благодаря такой технологии опоры сохраняют нужную прочность и долговечность. -

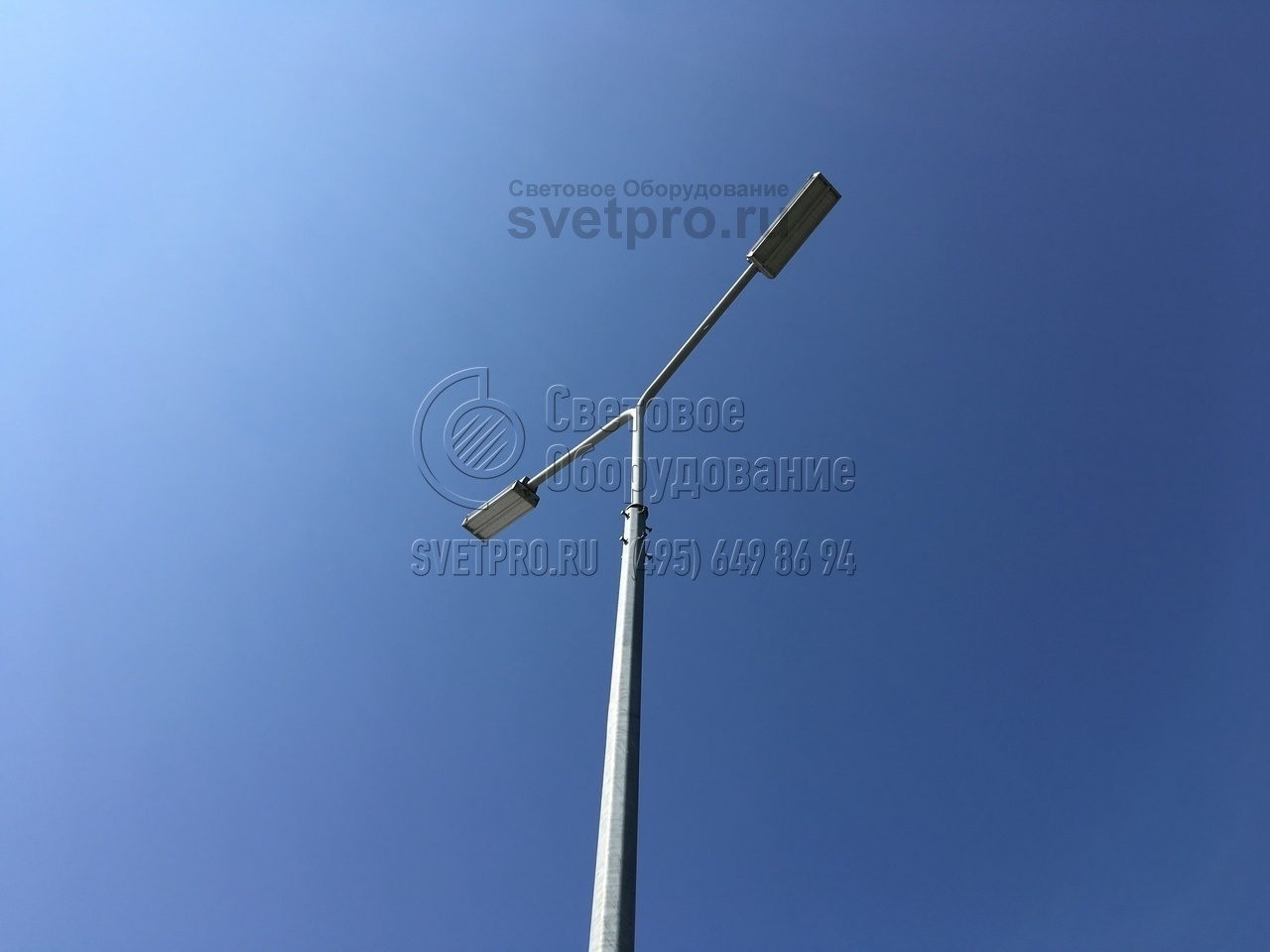

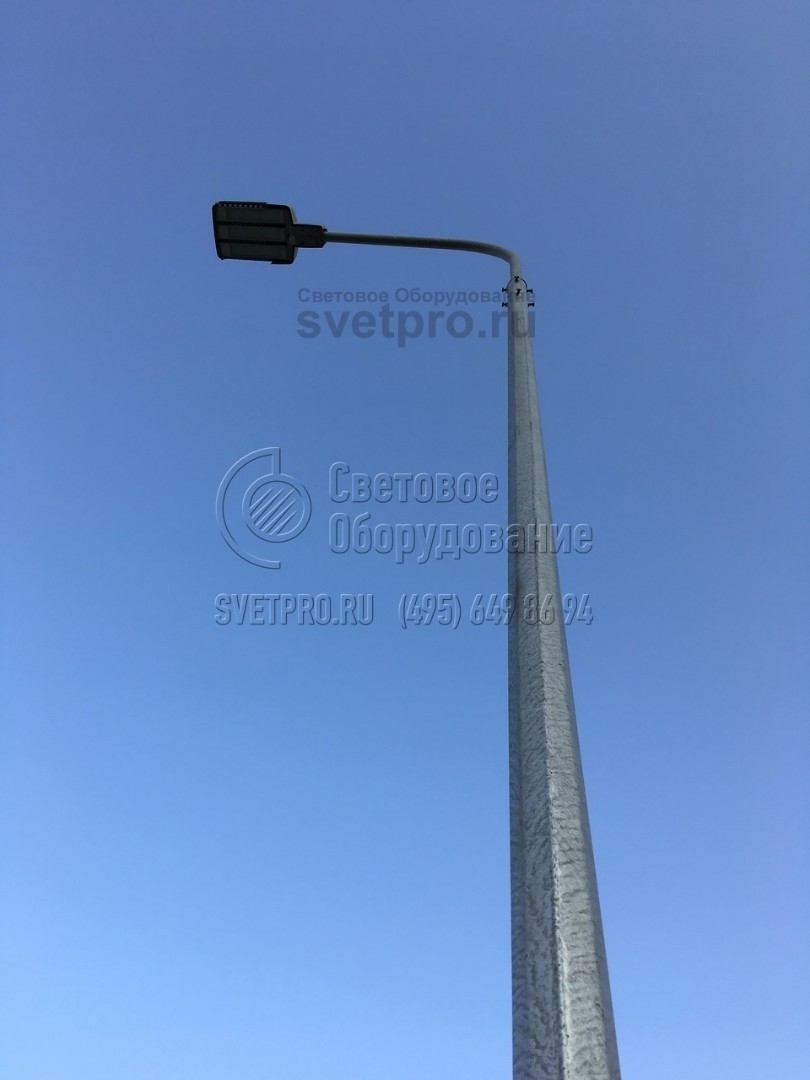

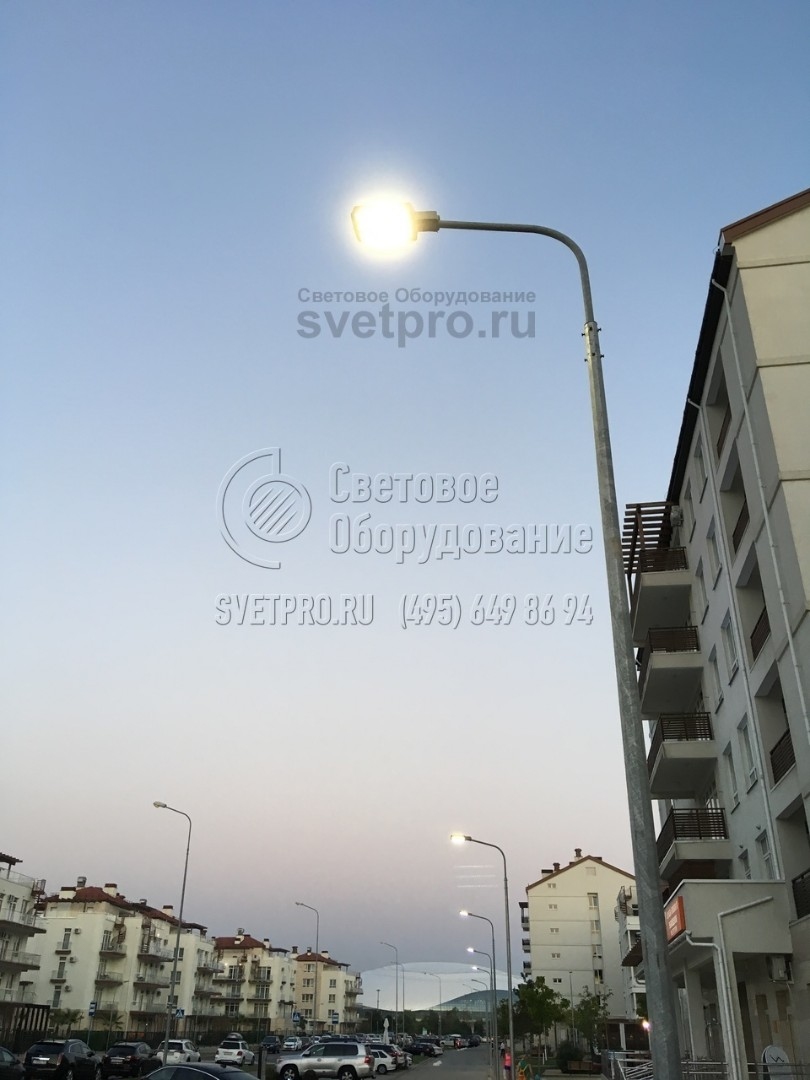

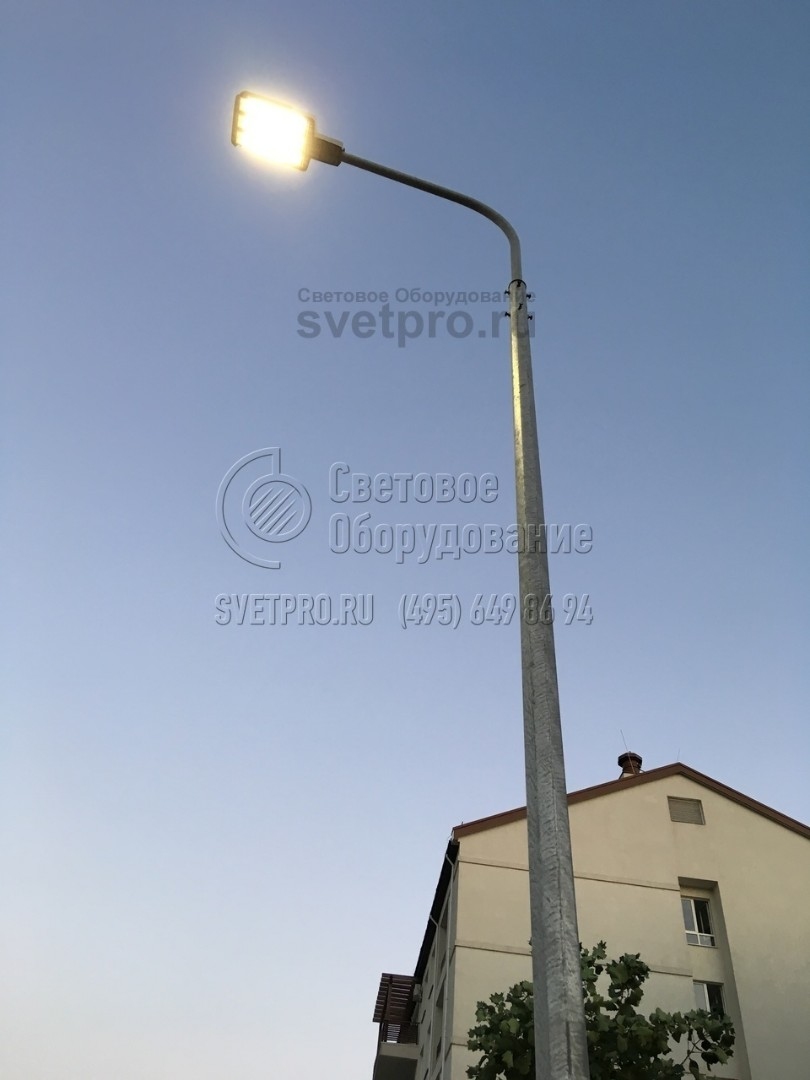

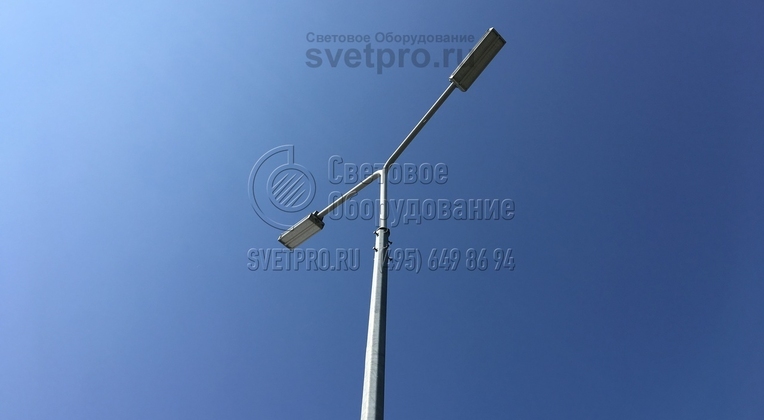

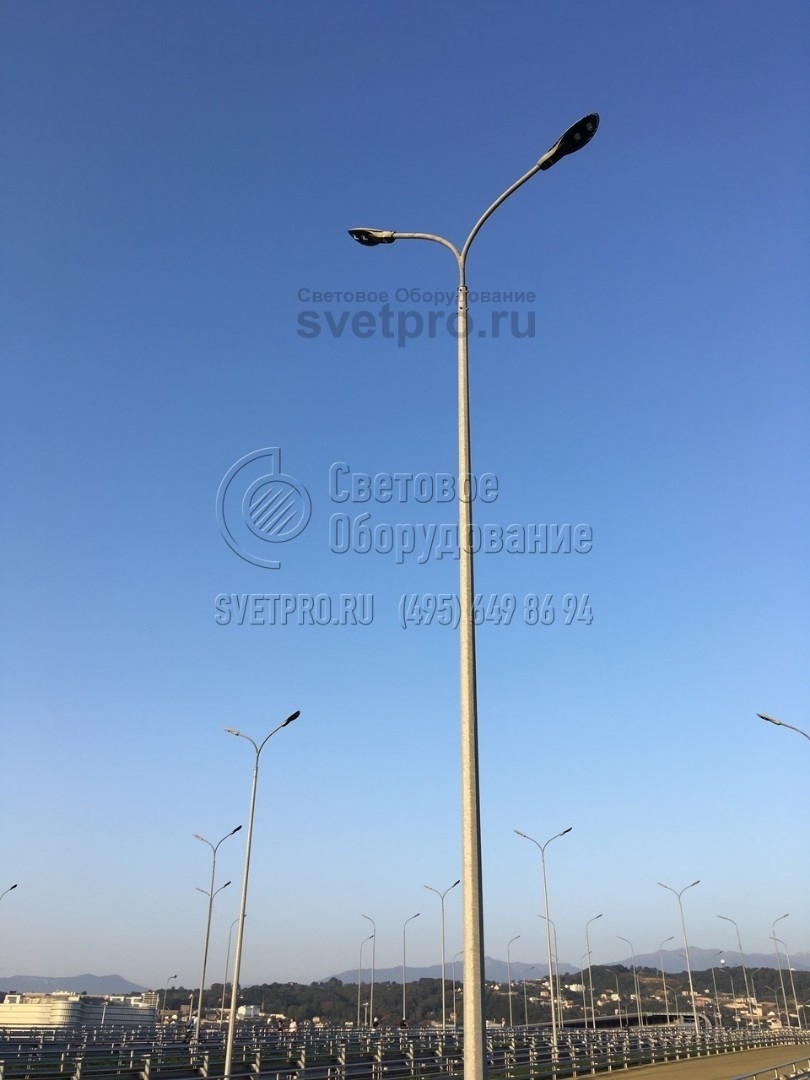

8. На фото изображена опора, на верхушке которой установлен светодиодный светильник. Использование светодиодных источников света дает возможность значительно сократить затраты энергии на освещение улиц. Сами светодиоды служат долго, лампы не требуют замены в течение всего срока службы. -

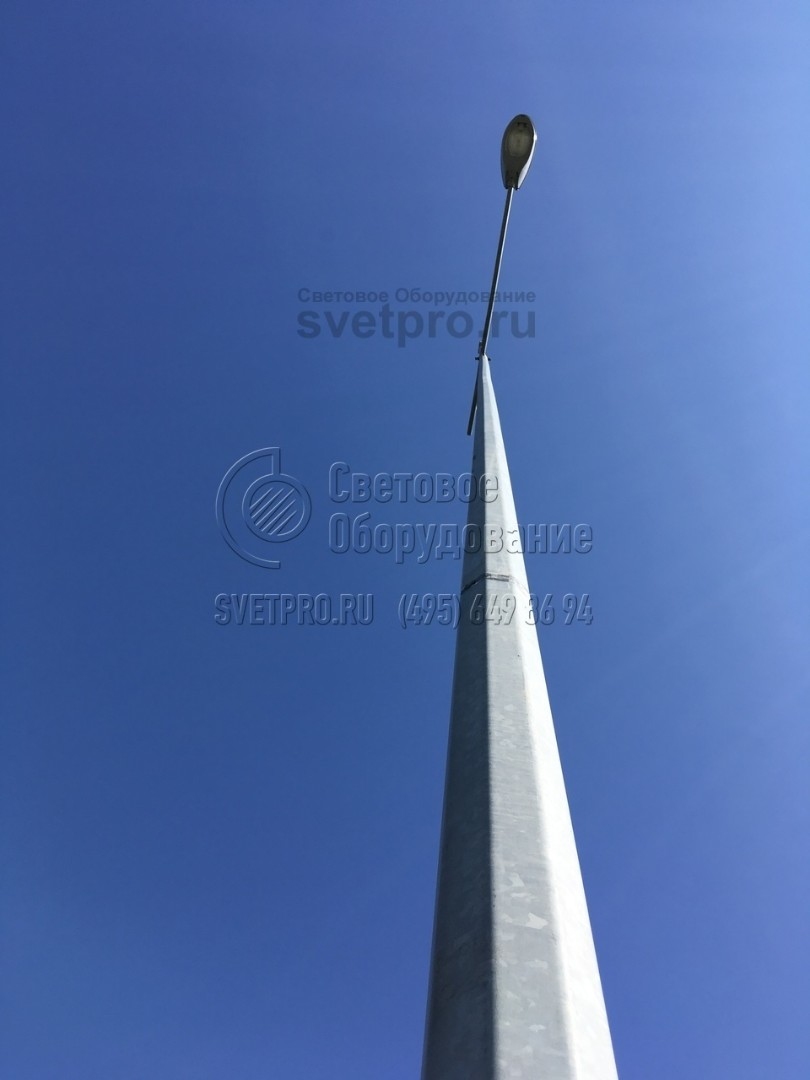

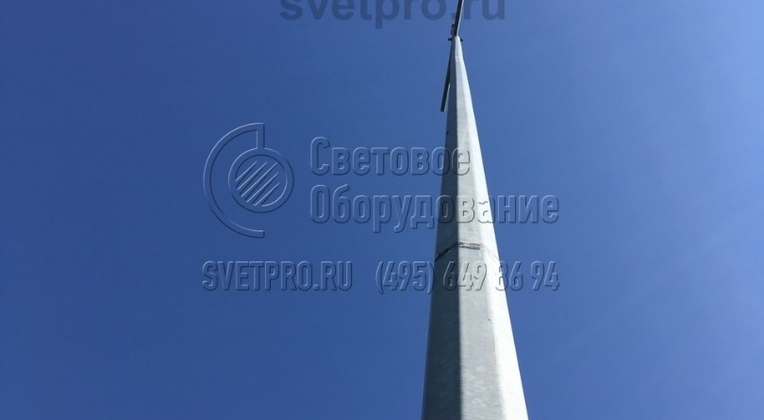

9. На фото изображена опора с граненым корпусом, сделанная из листовой стали. Ствол получают методом гибки заготовок, после чего конструкция сваривается вдоль. Для повышения качества сварки используется автоматизированное оборудование. Качество соединения проверяется ультразвуком. -
10. На фото изображен оголовок корпуса осветительной конструкции. Обратите внимание, что фиксация хвостовой части кронштейна производится с помощью 8 болтов, которые вкручиваются в отверстия на корпусе. Поэтому можно устанавливать и снимать кронштейн без использования сварки. -

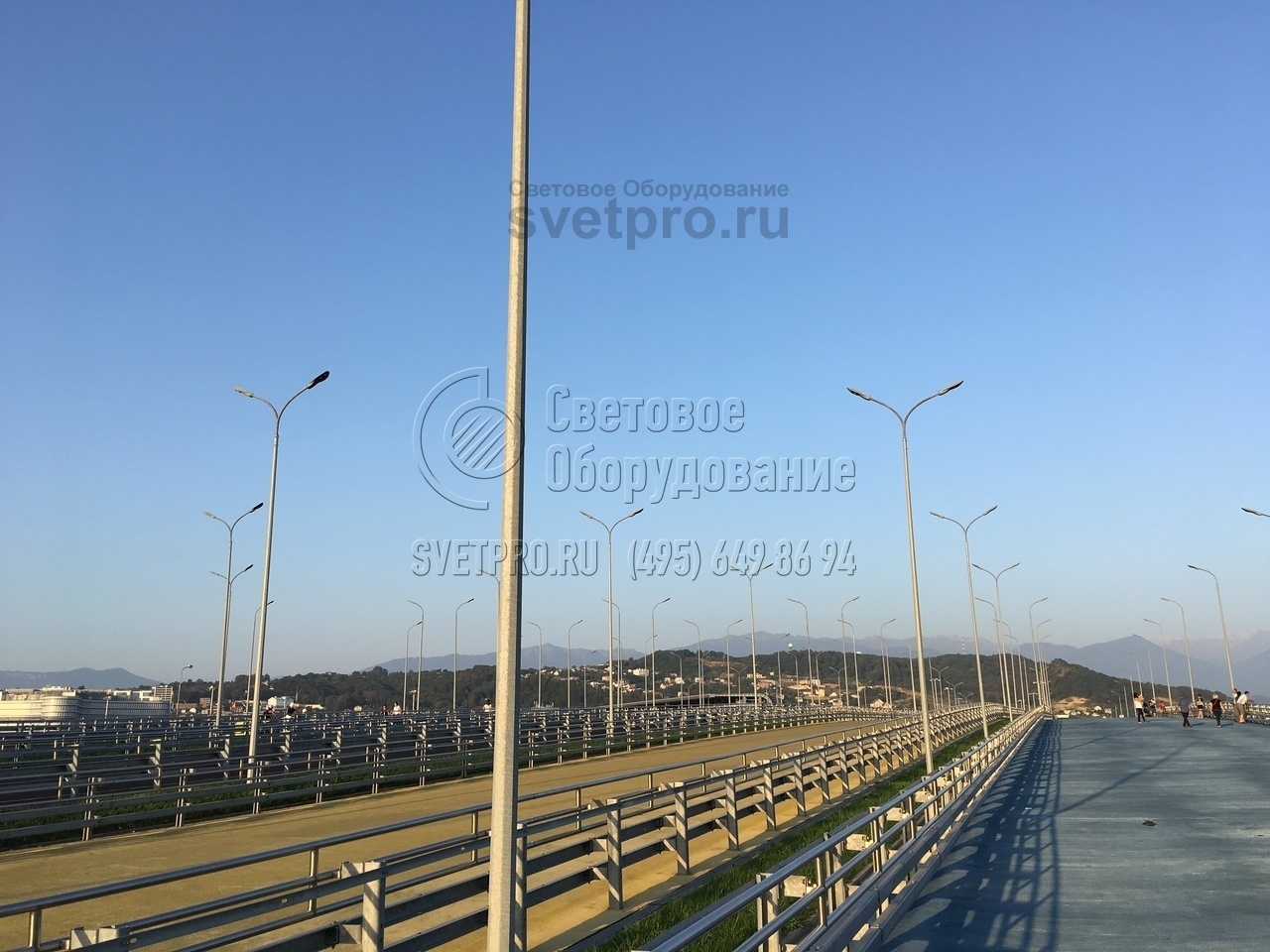

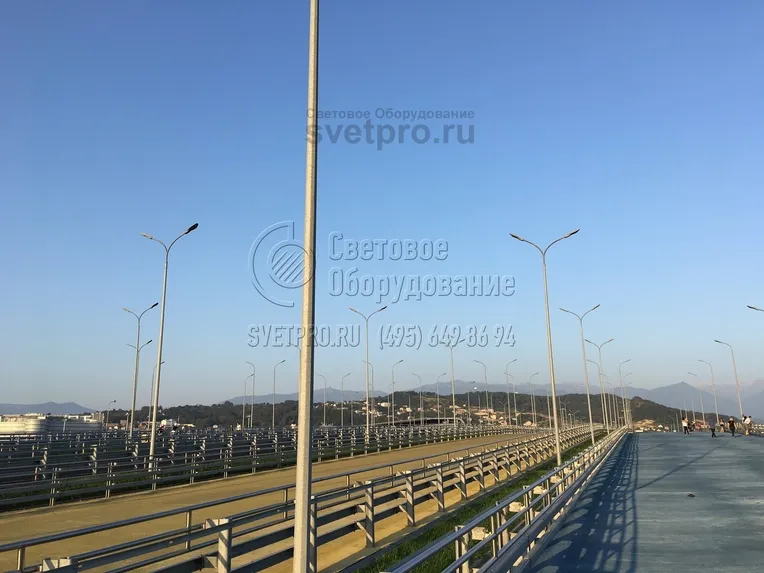

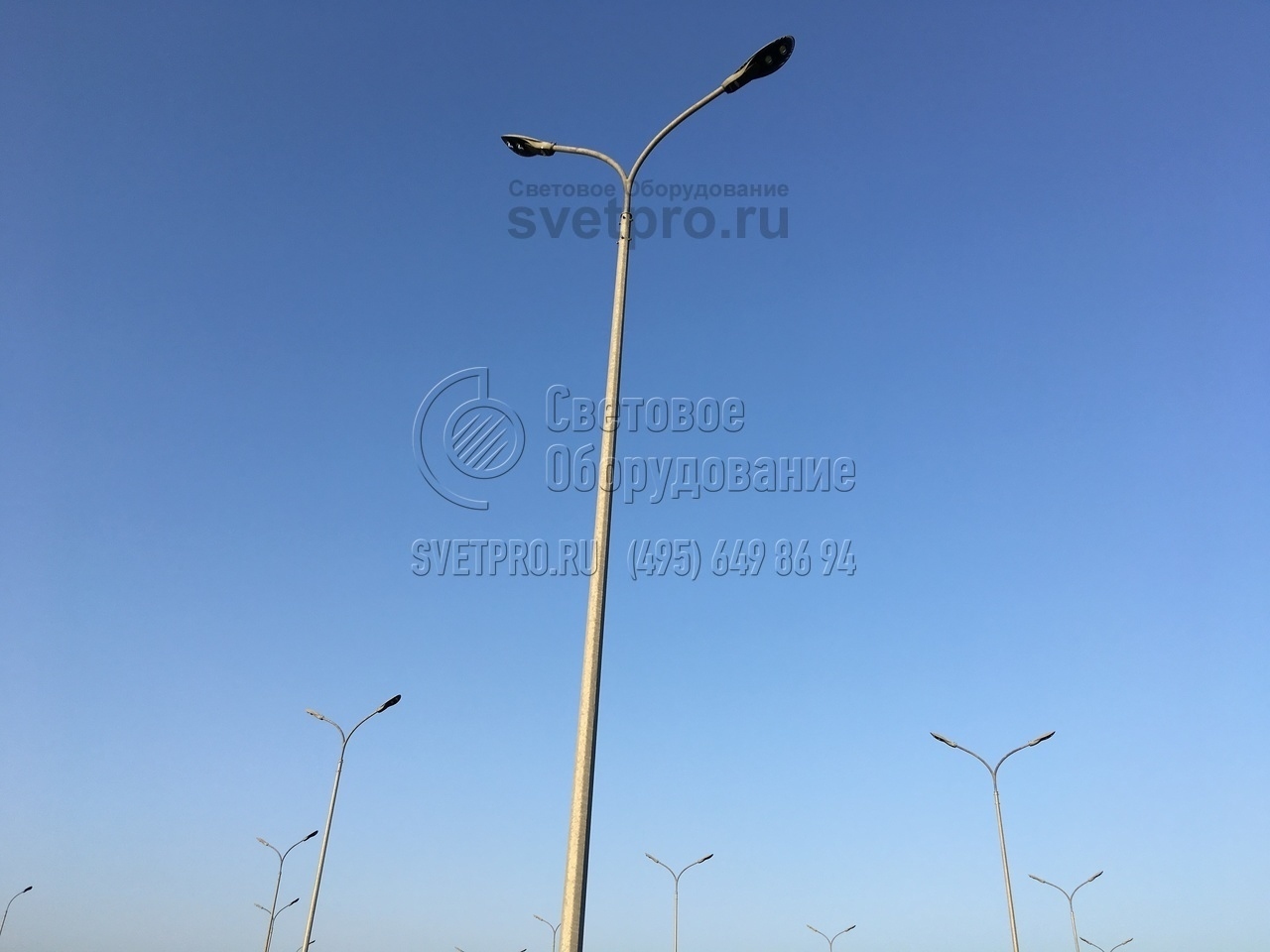

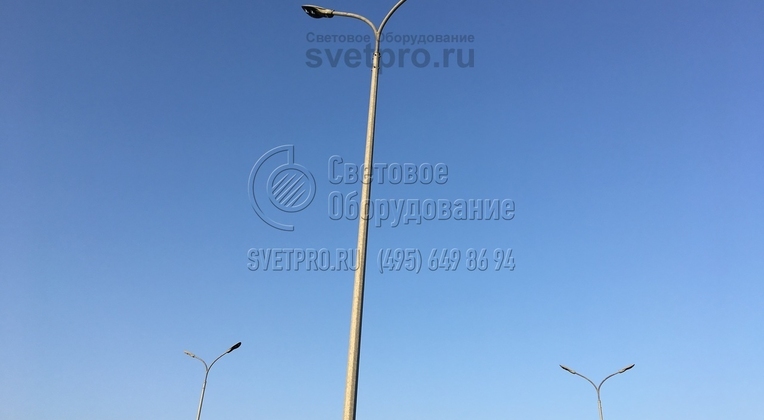

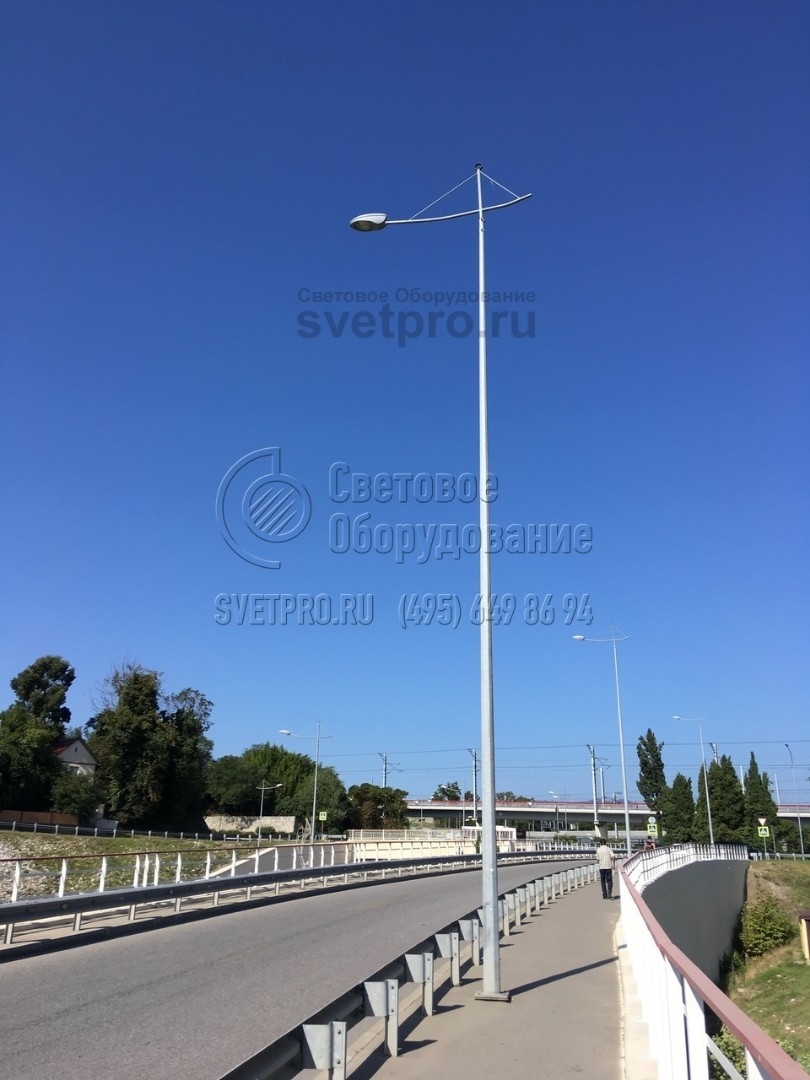

11. Изображенные на фото опоры имеют унифицированный оголовок и фланец для монтажа. За счет этого на их верхушку можно устанавливать разные типы кронштейнов и монтировать на закладную деталь, забетонированную в фундаменте. Подводка кабеля к несиловым опорам производится под землей. -

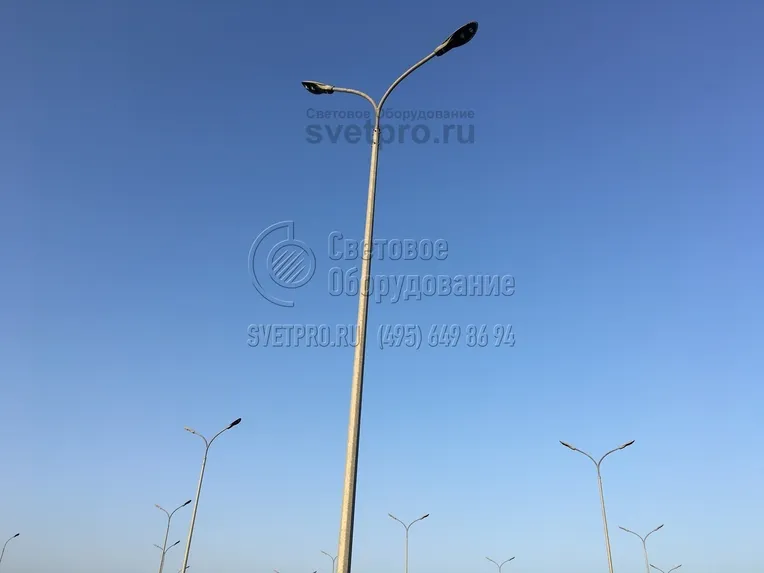

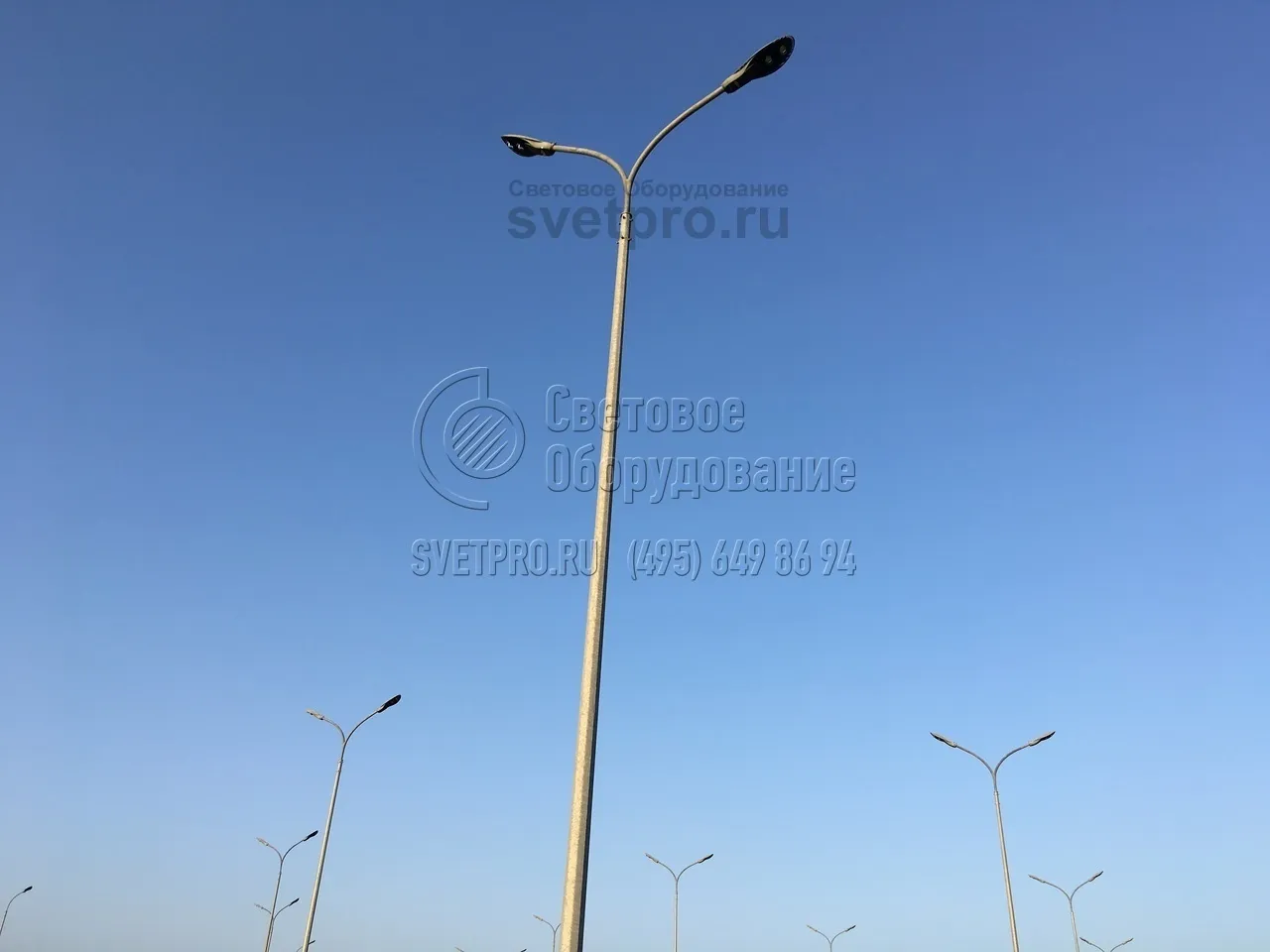

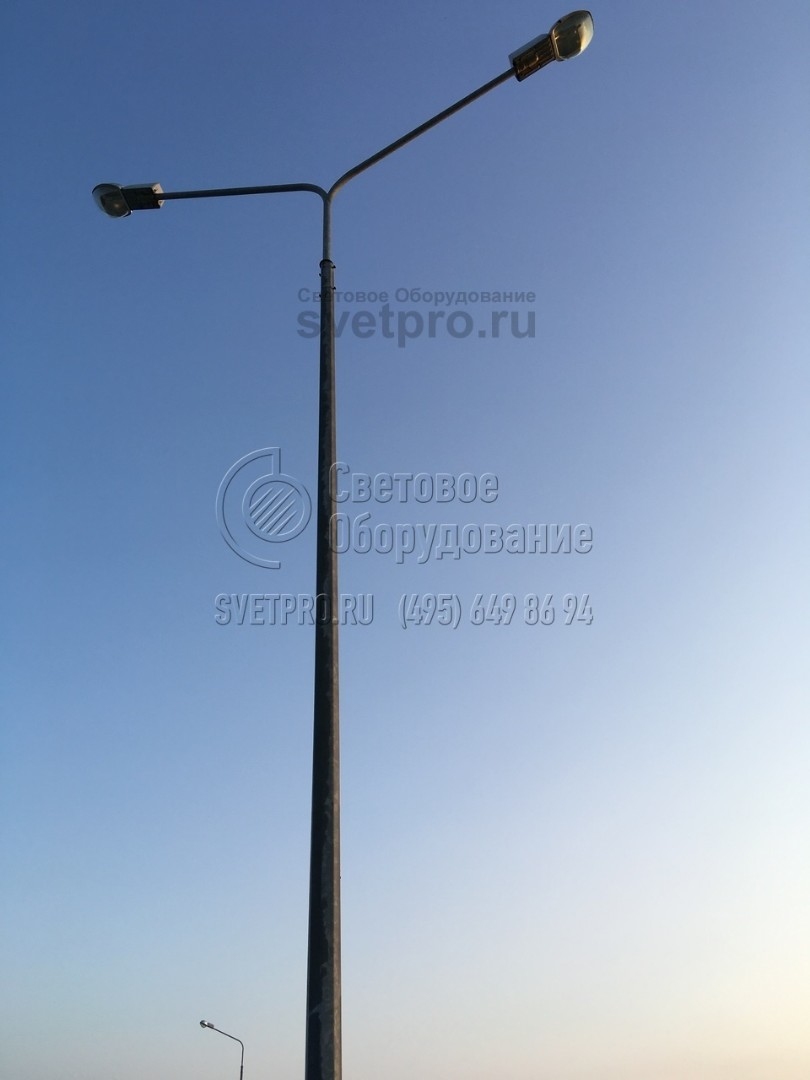

12. В стандартном варианте оголовок осветительной конструкции, представленной на фото, сделан под кронштейны с хвостовой частью и шайбой, которая не дает попасть внутрь ствола осадкам и мусору. Однако производитель по отдельному заказу может изготовить модель опоры под кронштейн с обечайкой. -

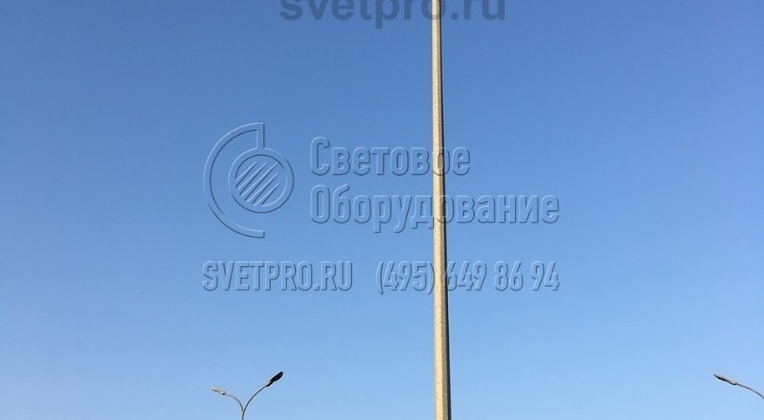

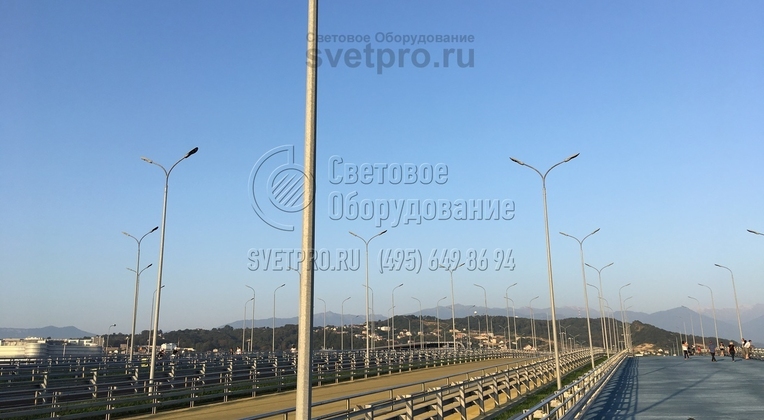

13. Опора на фотографии относится к категории несиловых и устанавливается с помощью ЗДФ. За счет этого корпус конструкции имеет высоту ровно 11,5 метра и не удлиняется за счет хвостовика. Изделие к месту установки можно перевезти на стандартном полуприцепе без оформления провода негабарита. -

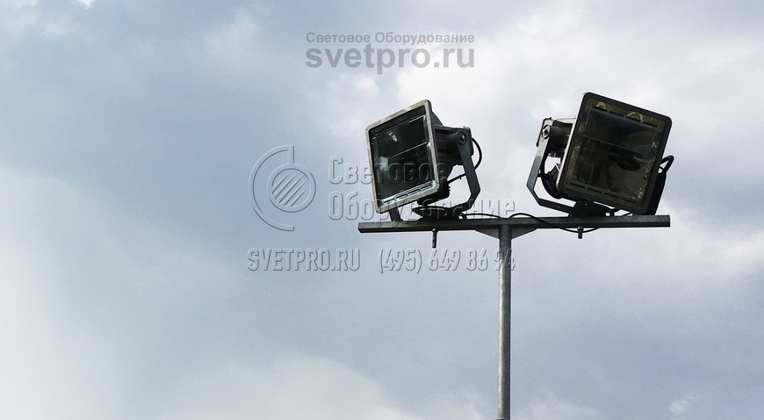

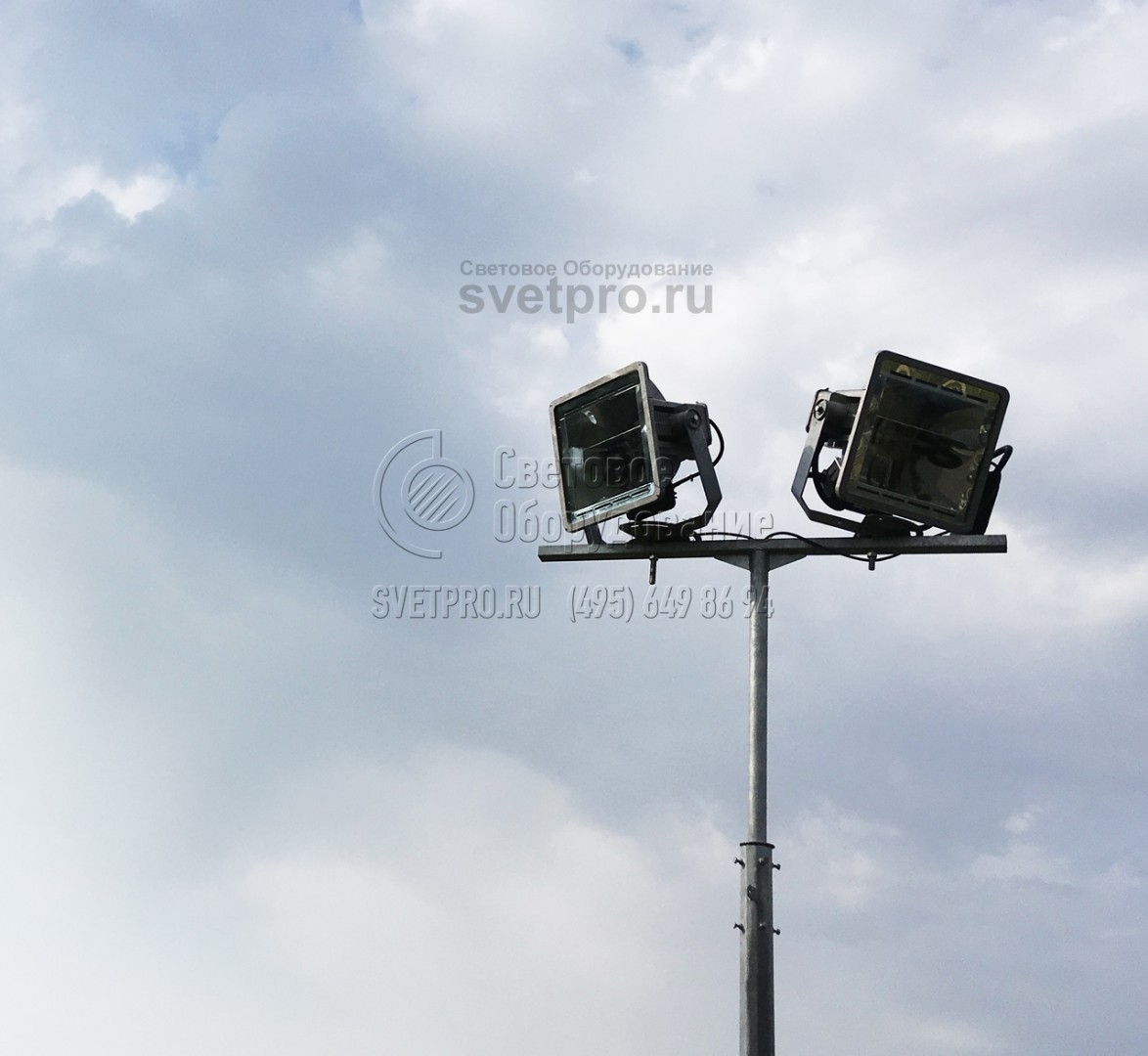

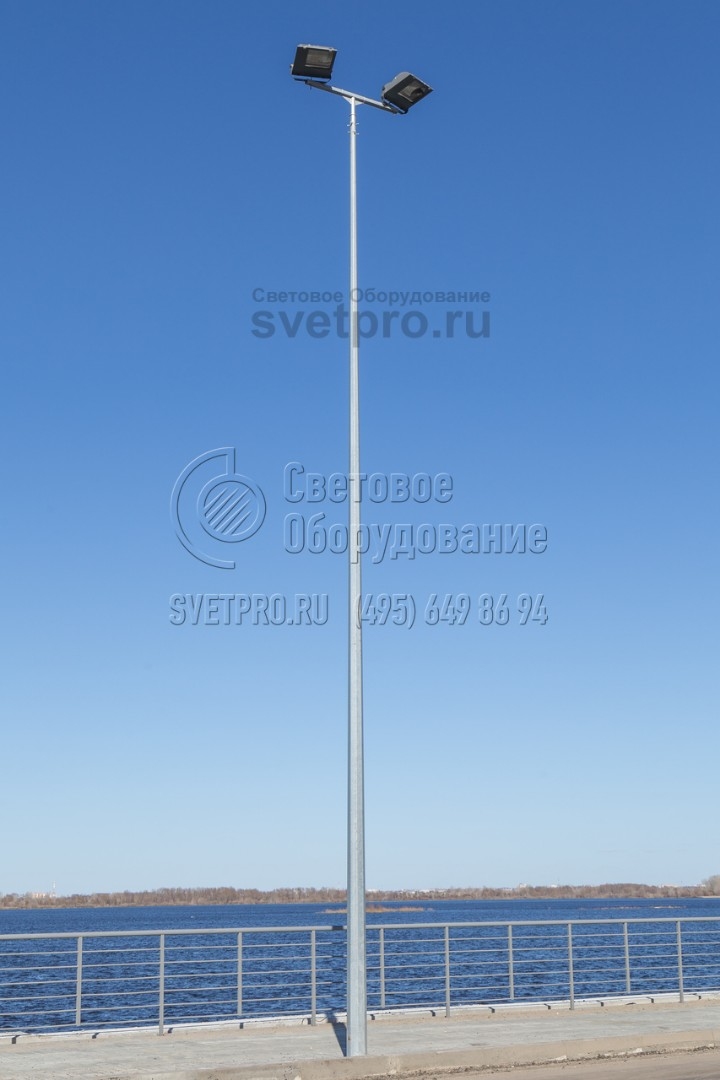

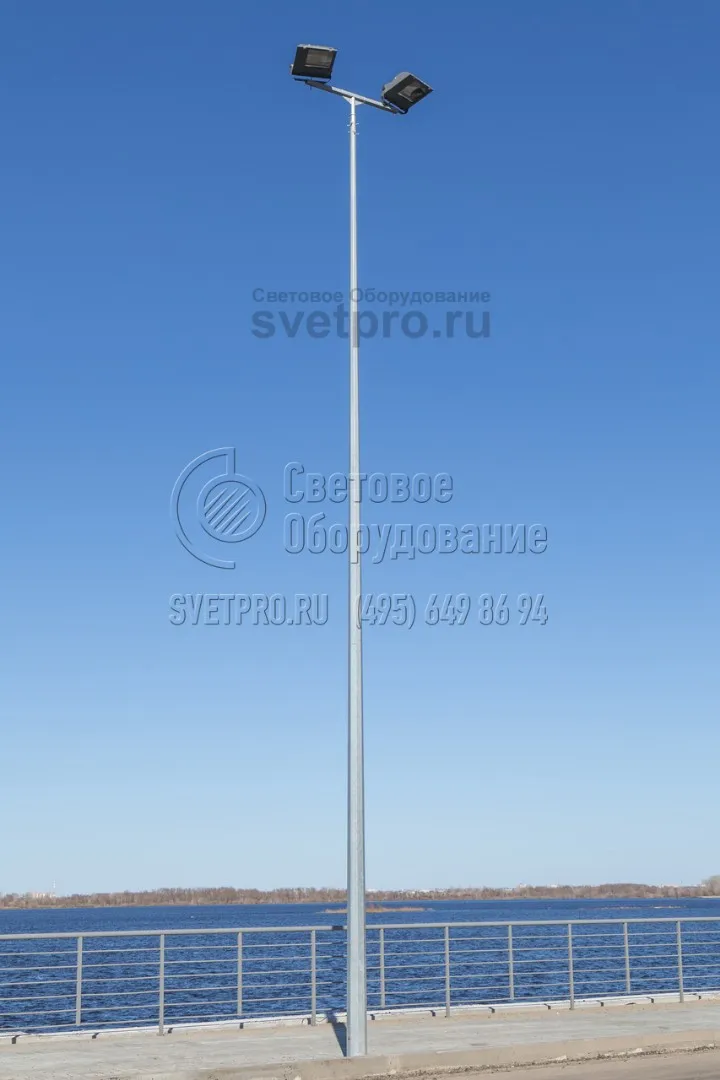

14. На фото изображен Т-образный кронштейн, который используется для крепления прожекторов наружного освещения на стандартных опорах. У прожекторов этого типа есть монтажные скобы, которые являются частью корпуса. С их помощью можно точно направить световой поток в нужную точку площадки.
