НФГ-5 Опора несиловая фланцевая граненая высота 5 метров

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > НФГ Опора несиловая фланцевая граненая > НФГ-5 Опора несиловая фланцевая граненая высота 5 метров
Область применения:
  • Опоры данной серии предназначены для освещения любых объектов.
Назначение:
  • Опоры освещения
Покрытие: Горячее цинкование
Артикул производителя: НФГ-5
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Количество крепежный отверстий: 4
Материал: Листовой металлопрокат
Размер фланца: 190 мм
Нижний диаметр: 110 мм
Верхний диаметр: 60 мм
Вес: 48,0 кг
Высота: 5 м
Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Звоните +7 (495) 649-86-94

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опорыНаименование закладного элемента фундаментаМасса*, кгОбозначение установочного места кронштейнаH, ммh1, ммDн, ммDв, ммd, ммА, ммБ, ммВ, ммГ, мм
НФГ-5,0-05**-ц ЗФ-16/4/К140-1,2-б 48,0 Ф1 5000 1200 110 60 М16 190 140 500 70

H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.

ОПИСАНИЕ

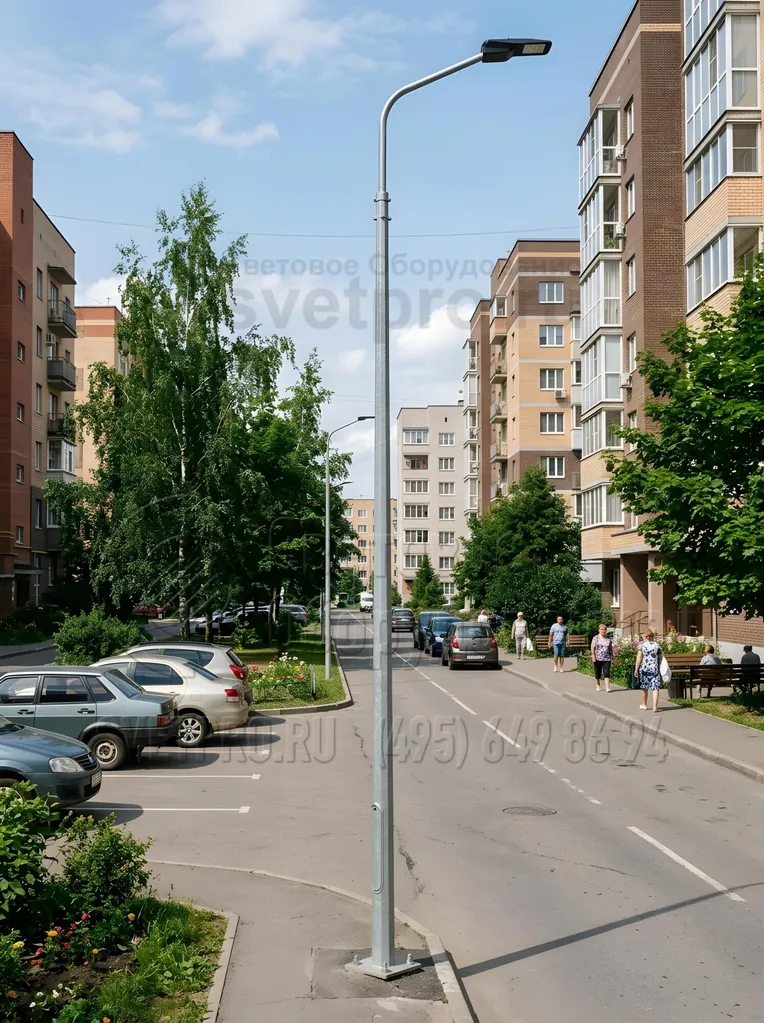

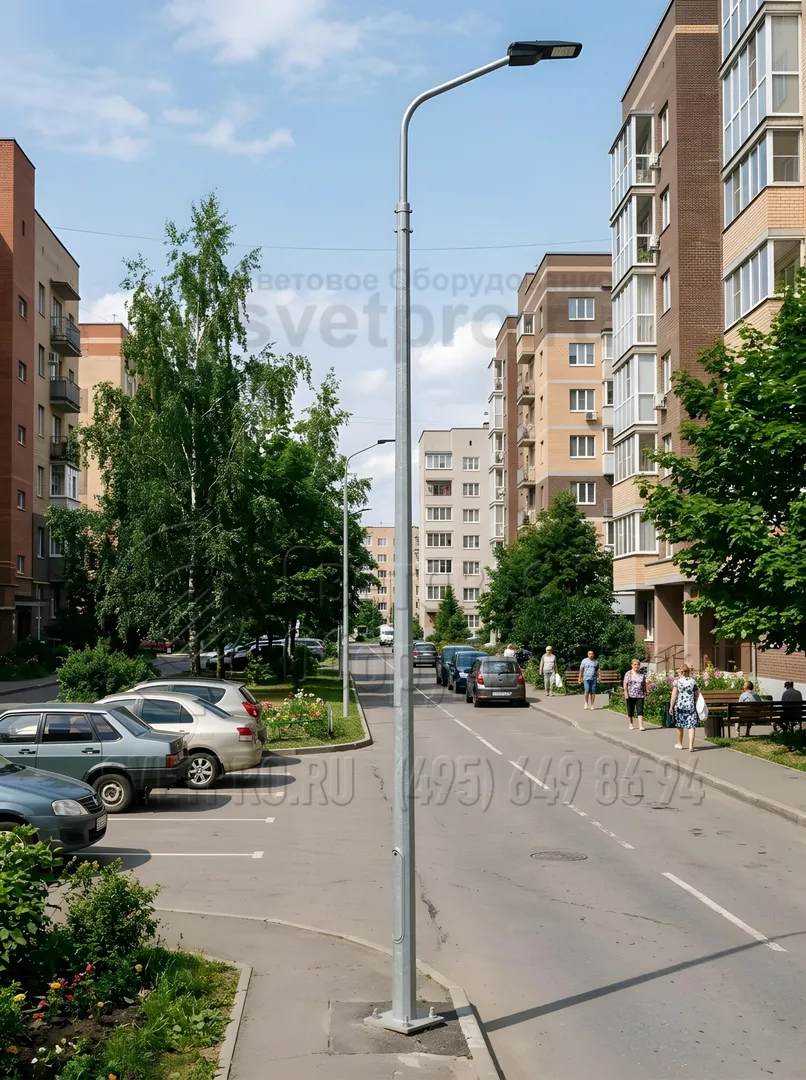

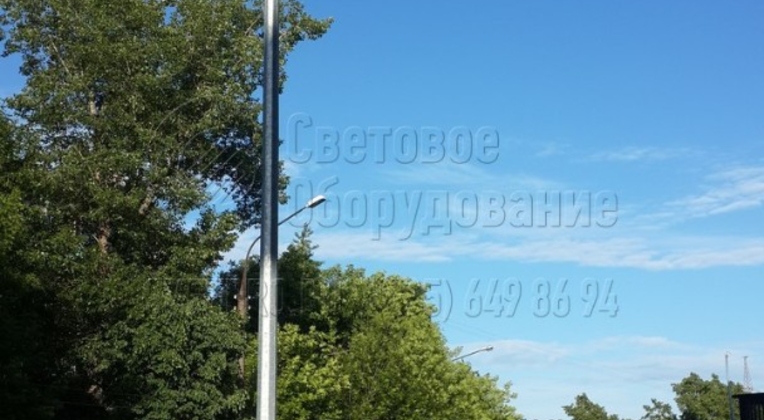

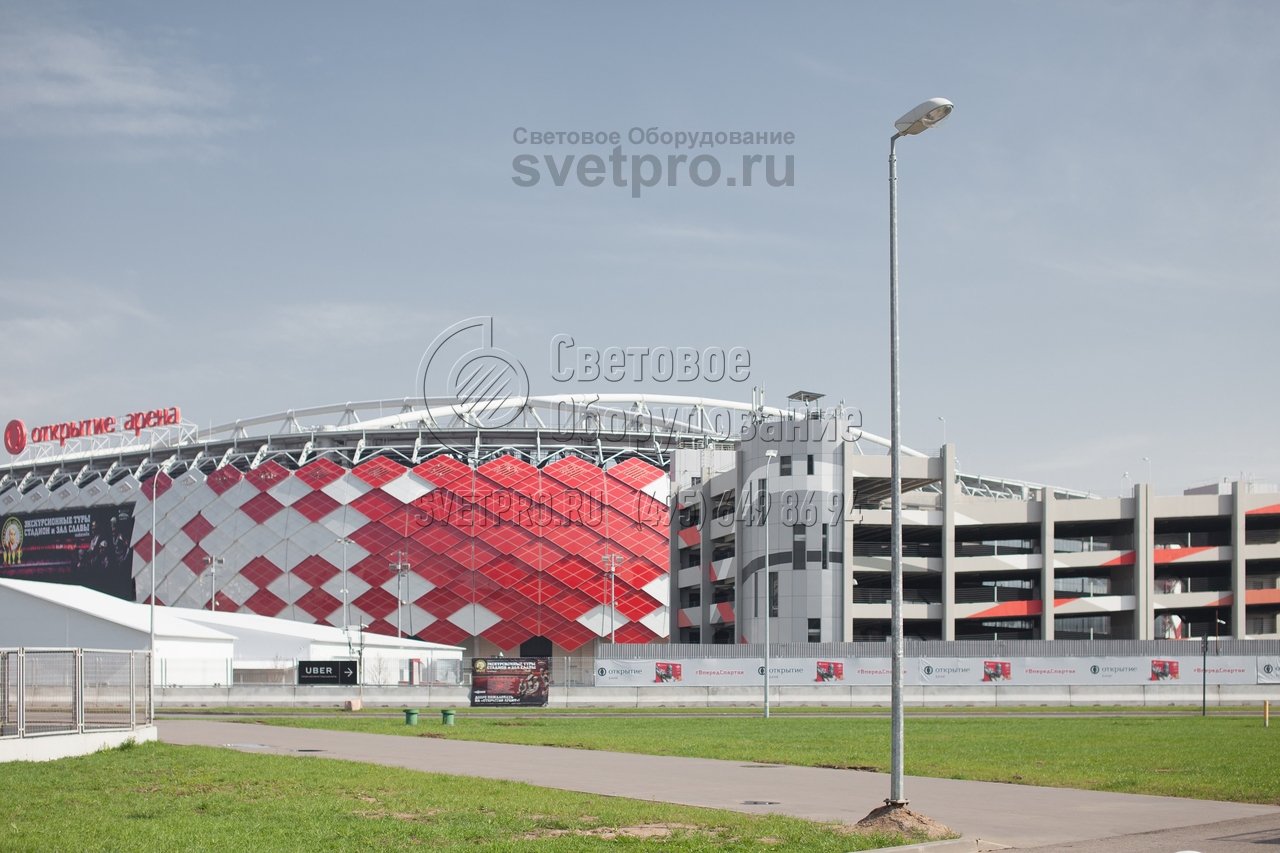

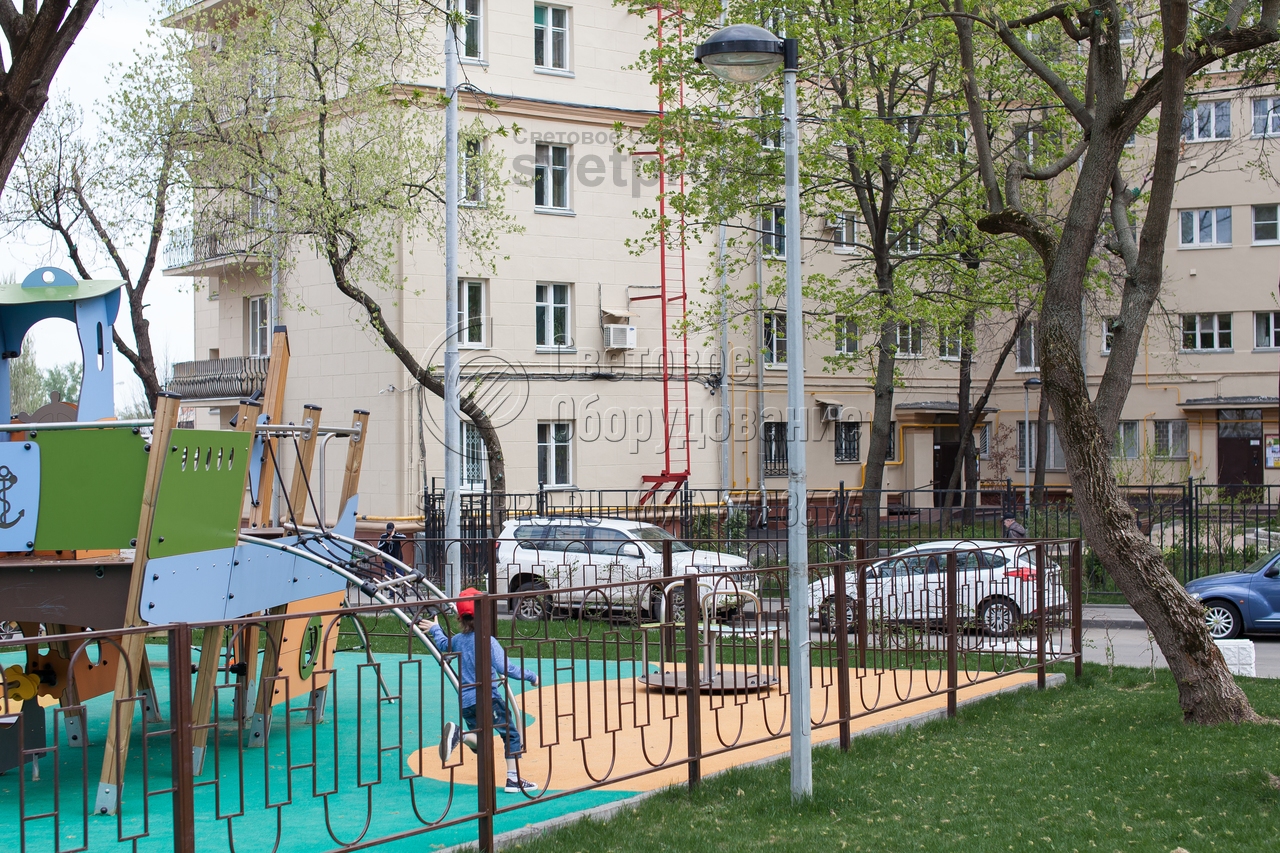

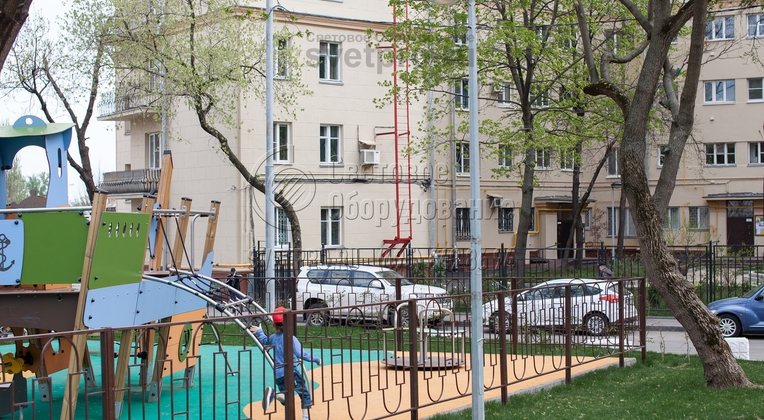

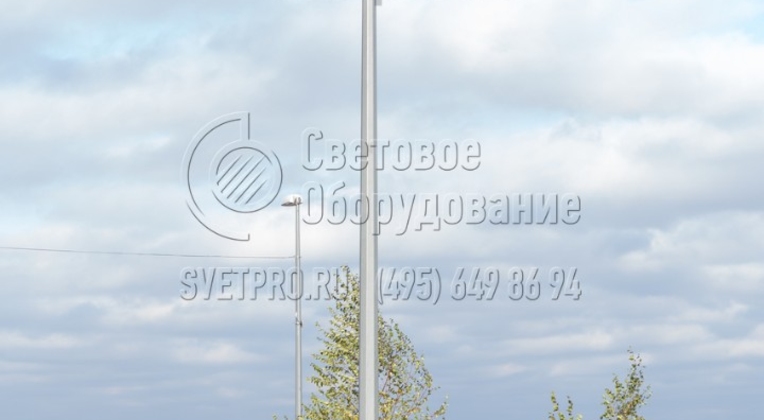

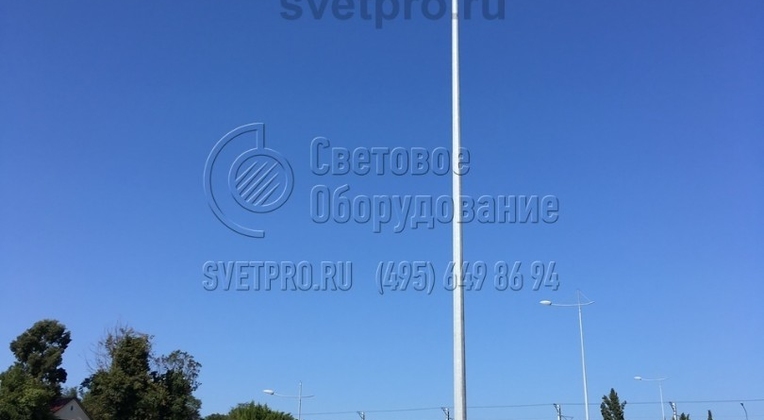

НФГ-5 – граненая опорная конструкция несилового типа высотой 5 метров. Она широко востребована при организации наружного освещения дворовых площадок, придомовых территорий в жилых микрорайонах, автозаправок, парковок разного типа, спортплощадок. Опора обладает небольшим весом, что упрощает доставку и монтаж. Грани выполняют функцию ребер жесткости, создавая дополнительную устойчивость к внешним нагрузкам.

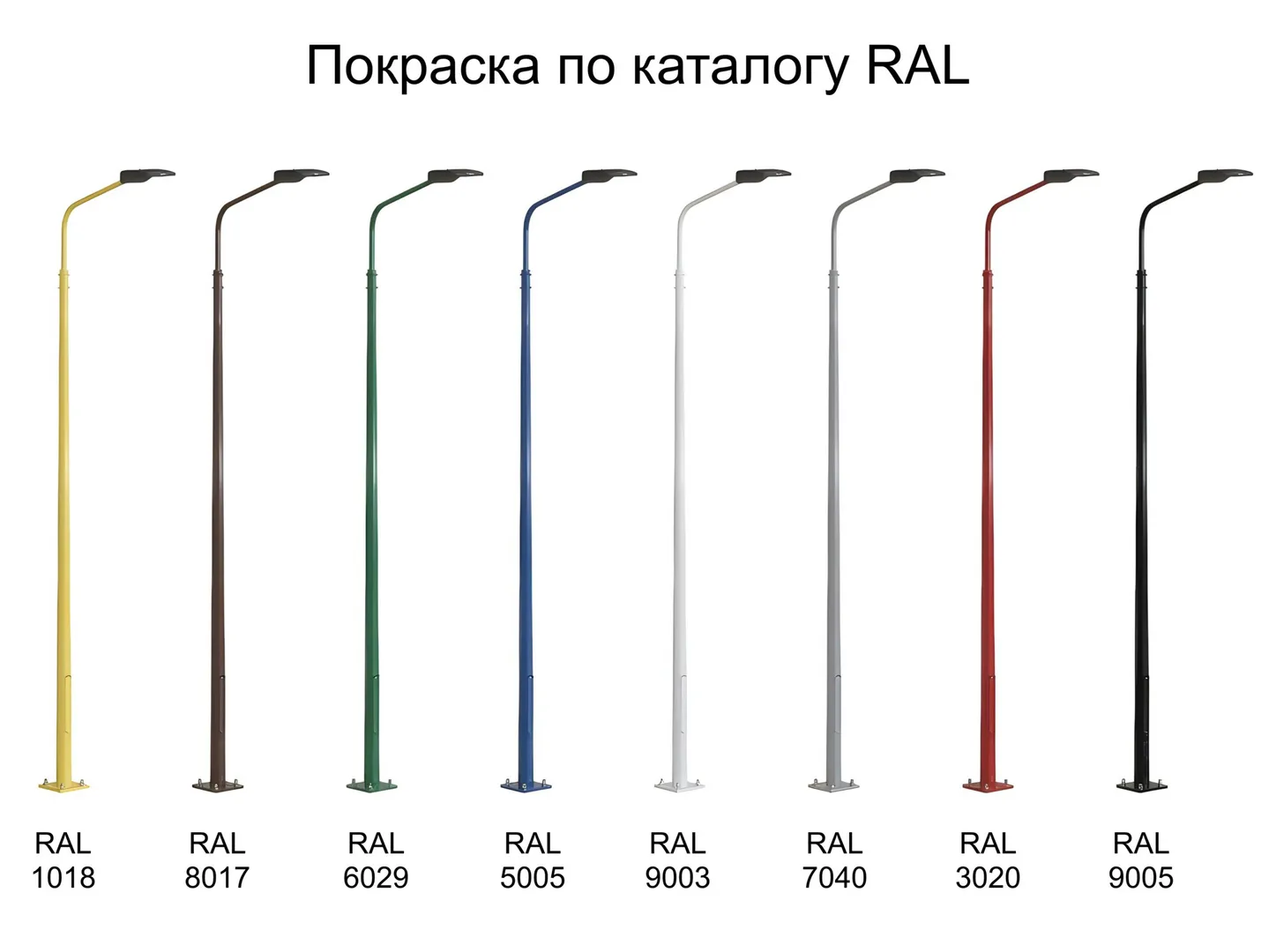

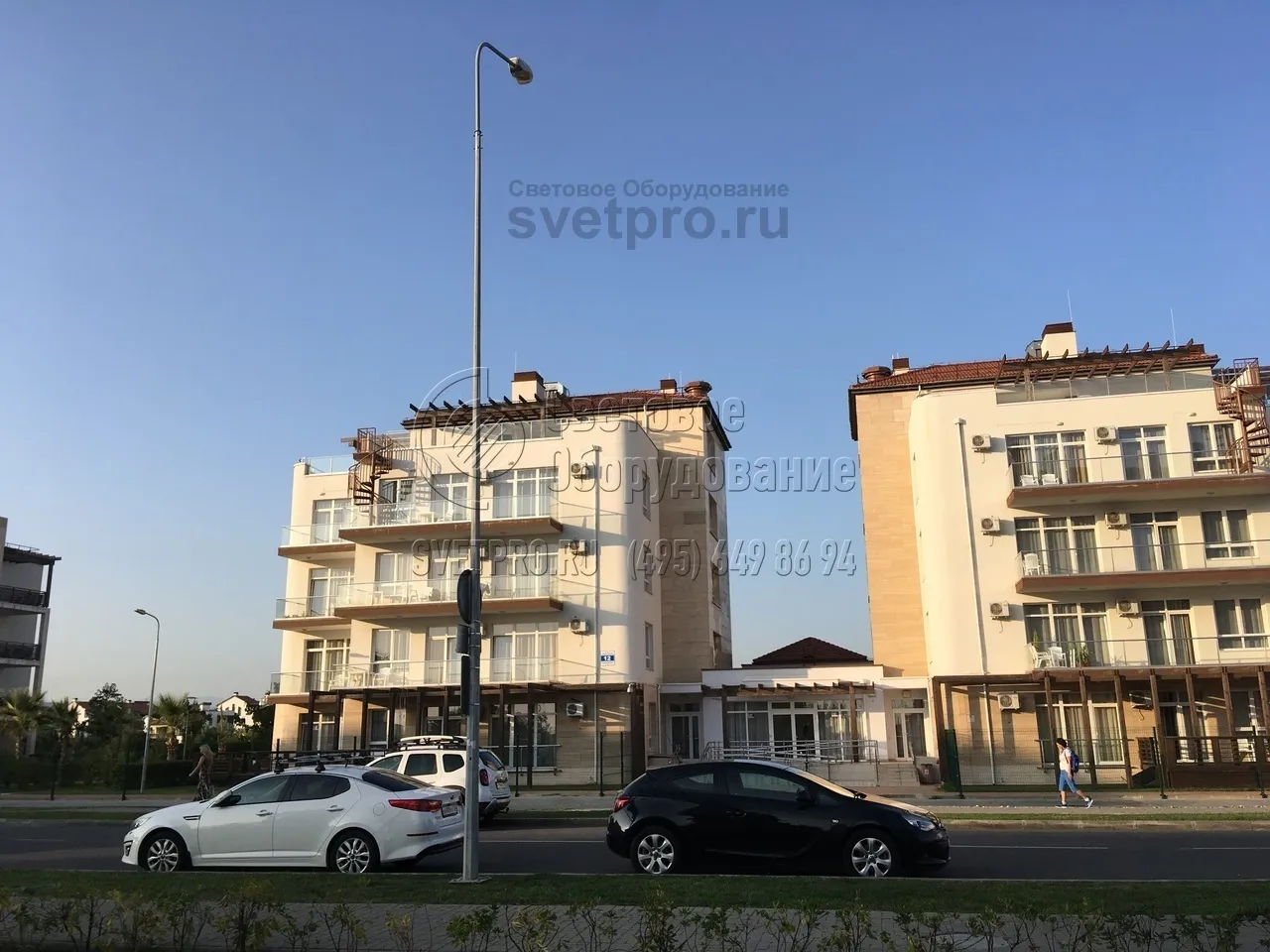

Для изготовления столбов используется стальной прокатный лист, сгибаемый специальным прессом в восьмигранную конструкцию. После сваривания краев двойным сварным швом образуется изделие с внутренней полостью, которая впоследствии будет использоваться для прокладки питающего провода. Защита металла от влаги и других негативных факторов осуществляется посредством обработки горячим цинкованием. При необходимости изделие может дополнительно окрашиваться в любой оттенок согласно каталогам RAL.

Установка опор выполняется на закладной элемент фундамента посредством фланцевого соединения. Подготовленное основание после размещения конструкции бетонируется.

Фото с объектов

Фотогалерея

  • При установке фланцевых опор необходимо пользоваться услугами профессионалов, которые правильно рассчитают глубину котлована и длину закладной детали. В противном случае может возникнуть ситуация, когда монтажная площадка ЗДФ располагается выше уровня земли. 1. При установке фланцевых опор необходимо пользоваться услугами профессионалов, которые правильно рассчитают глубину котлована и длину закладной детали. В противном случае может возникнуть ситуация, когда монтажная площадка ЗДФ располагается выше уровня земли.

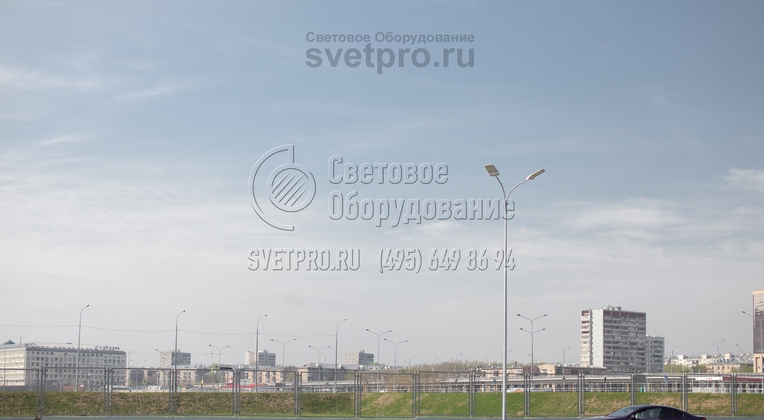

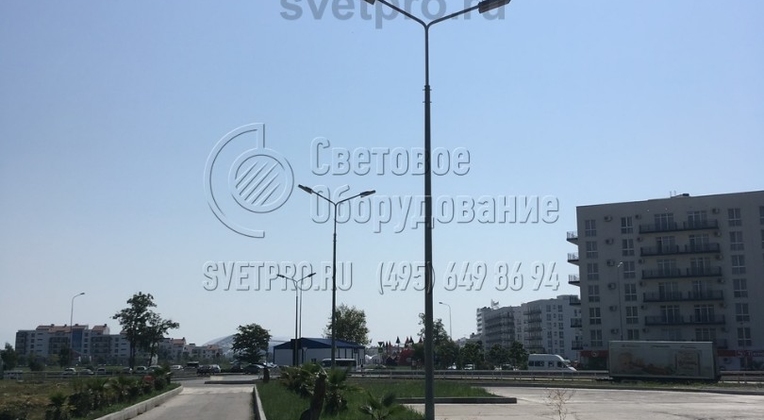

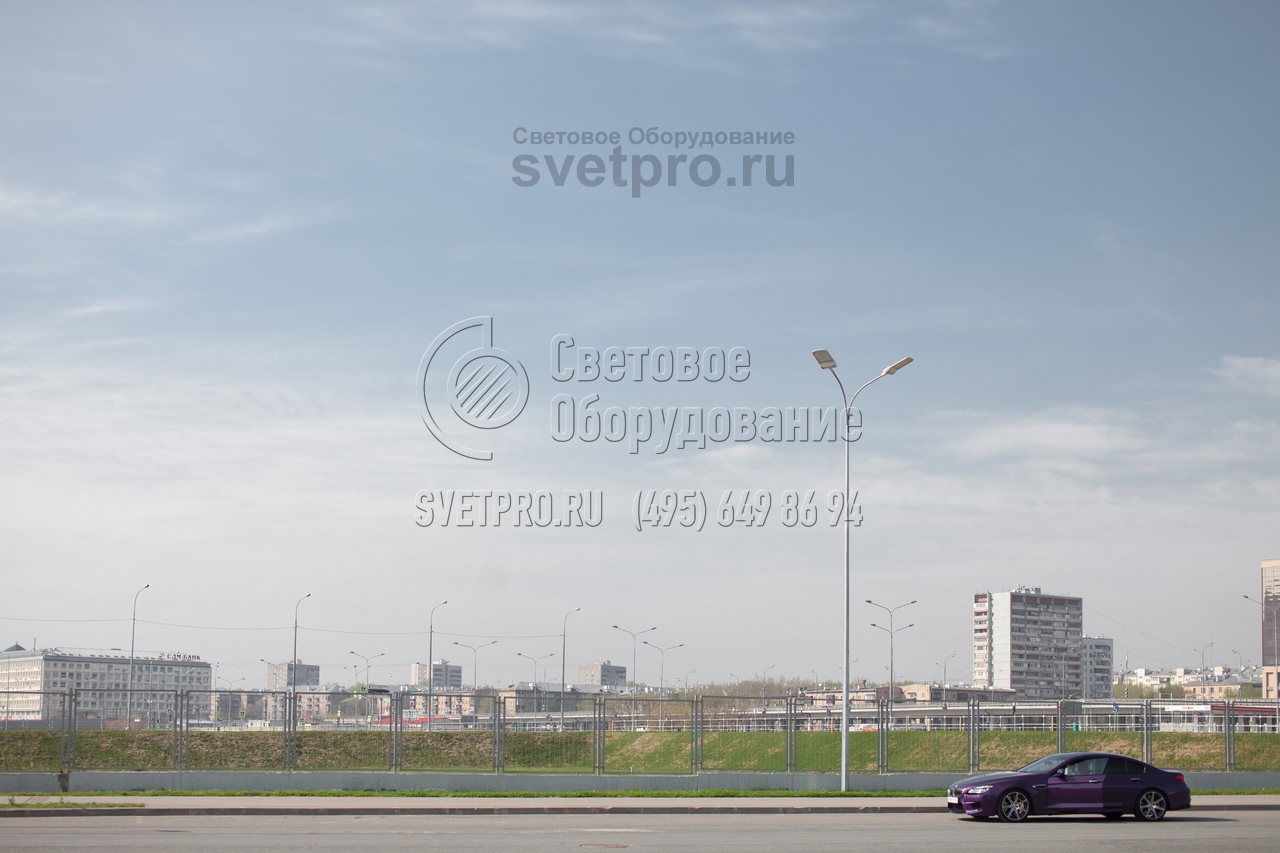

  • Различные кронштейны позволяют по-разному освещать проезжую часть. На изображении представлен вариант конструкции с двумя трубками для установки СП, угол между ними составляет 45о. Благодаря этому ярко освещается проезжая часть для безопасного движения машин. 2. Различные кронштейны позволяют по-разному освещать проезжую часть. На изображении представлен вариант конструкции с двумя трубками для установки СП, угол между ними составляет 45о. Благодаря этому ярко освещается проезжая часть для безопасного движения машин.
  • Граненая опора выдерживает значительный вес, но при этом сама весит очень мало. Материалом для ствола служит листовая сталь. Поэтому монтировать конструкцию можно без использования мощных подъемных кранов. Но она имеет высокую прочность благодаря граням корпуса. 3. Граненая опора выдерживает значительный вес, но при этом сама весит очень мало. Материалом для ствола служит листовая сталь. Поэтому монтировать конструкцию можно без использования мощных подъемных кранов. Но она имеет высокую прочность благодаря граням корпуса.

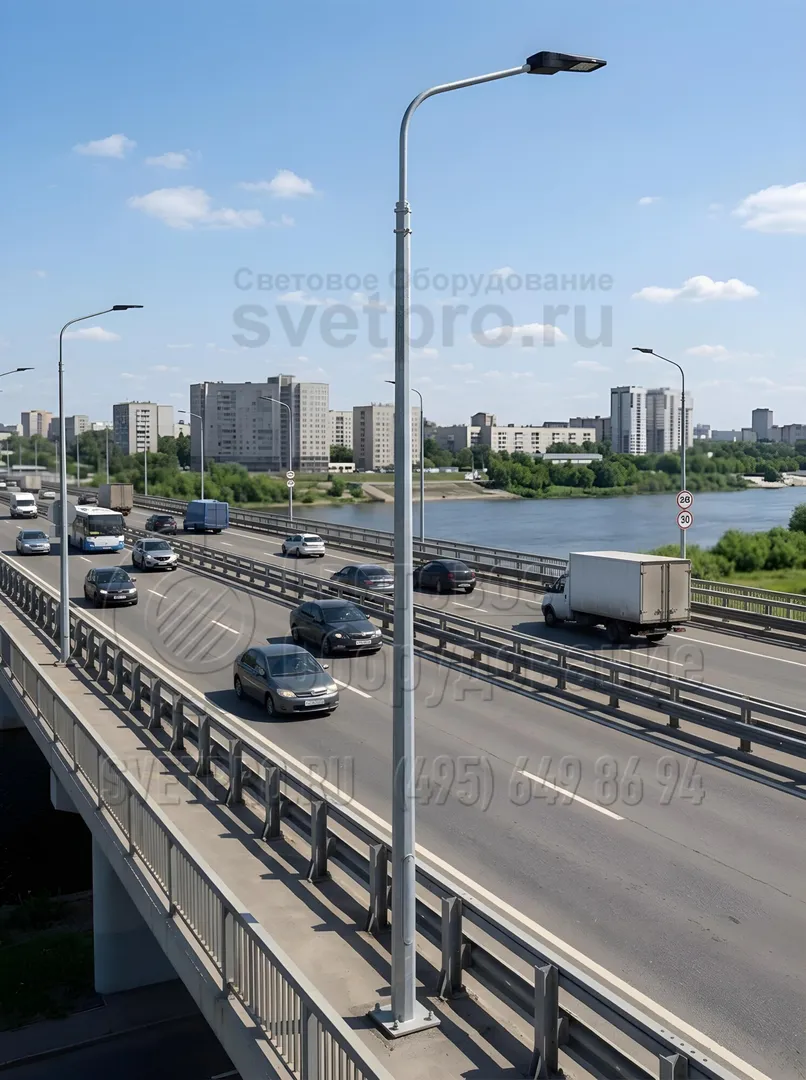

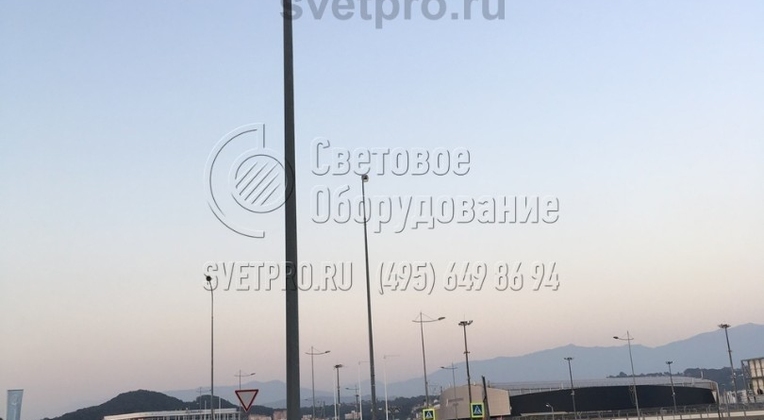

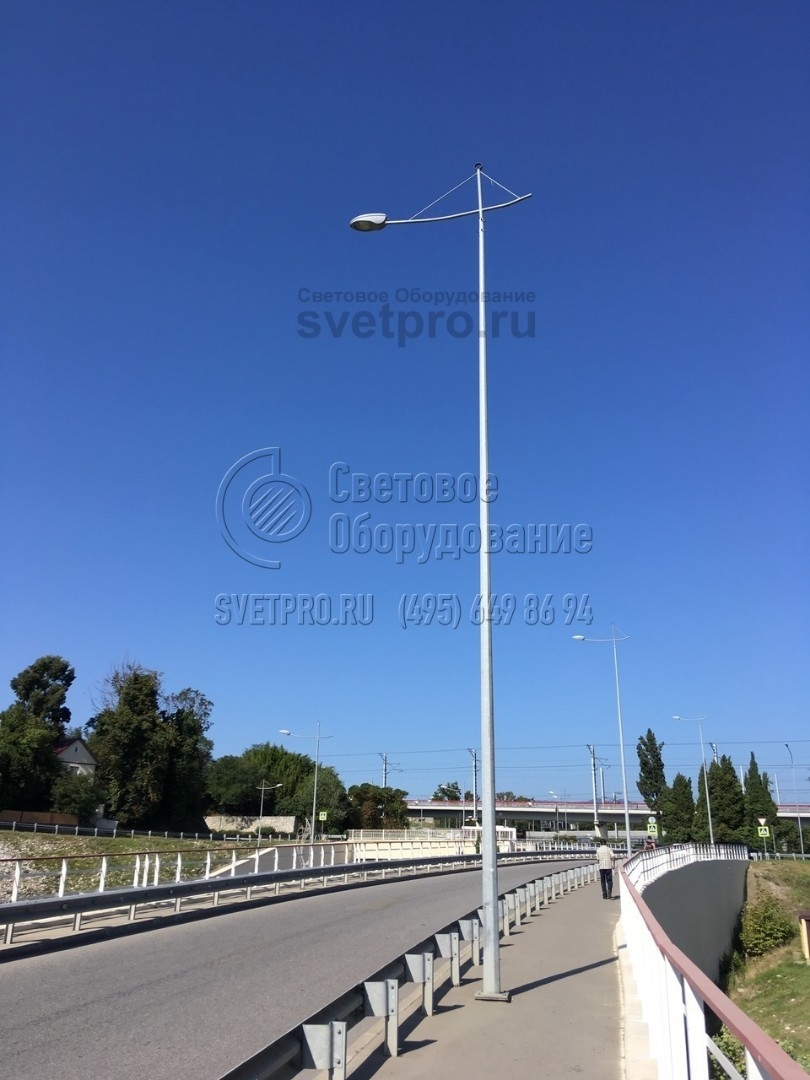

  • На фото изображена фланцевая граненая опора, установленная на эстакаде. Обратите внимание, что в данном случае невозможно установить прямостоечный вариант из-за отсутствия грунта. Крепление фланцевой конструкции производится на закладные элементы в асфальтовом покрытии. 4. На фото изображена фланцевая граненая опора, установленная на эстакаде. Обратите внимание, что в данном случае невозможно установить прямостоечный вариант из-за отсутствия грунта. Крепление фланцевой конструкции производится на закладные элементы в асфальтовом покрытии.
  • Ствол несиловой граненой опоры имеет избыточную прочность и несущую способность благодаря ребрам жесткости. Хотя это и не предусмотрено действующими стандартами на него можно установить дополнительные декоративные элементы или дорожные знаки, как это изображено на фото. 5. Ствол несиловой граненой опоры имеет избыточную прочность и несущую способность благодаря ребрам жесткости. Хотя это и не предусмотрено действующими стандартами на него можно установить дополнительные декоративные элементы или дорожные знаки, как это изображено на фото.

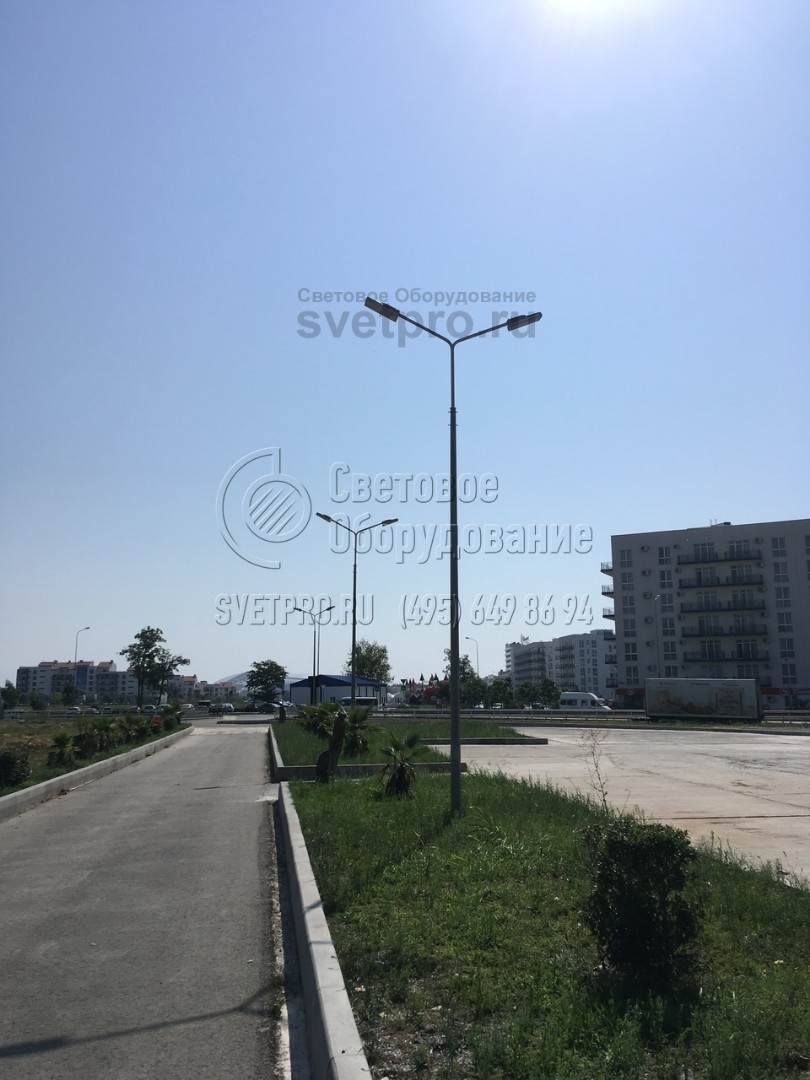

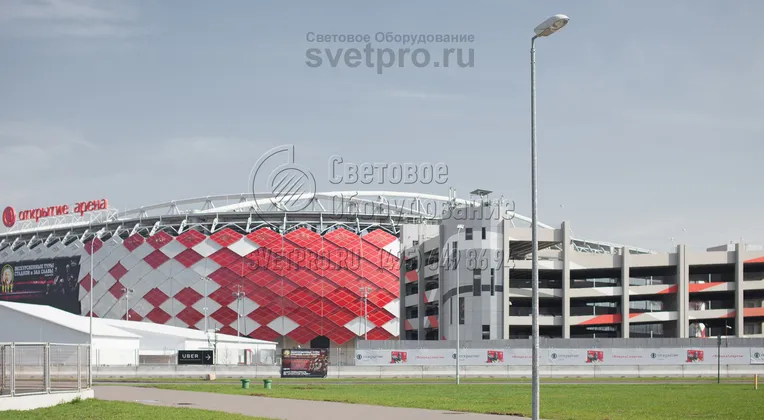

  • На изображении представлены опоры, которые применяются для освещения парковки и подъездной дороги к ней. На одном стволе установлено два СП на консолях, которые смотрят в разные стороны. Такой подход дает возможность сократить число конструкций для освещения на территории. 6. На изображении представлены опоры, которые применяются для освещения парковки и подъездной дороги к ней. На одном стволе установлено два СП на консолях, которые смотрят в разные стороны. Такой подход дает возможность сократить число конструкций для освещения на территории.

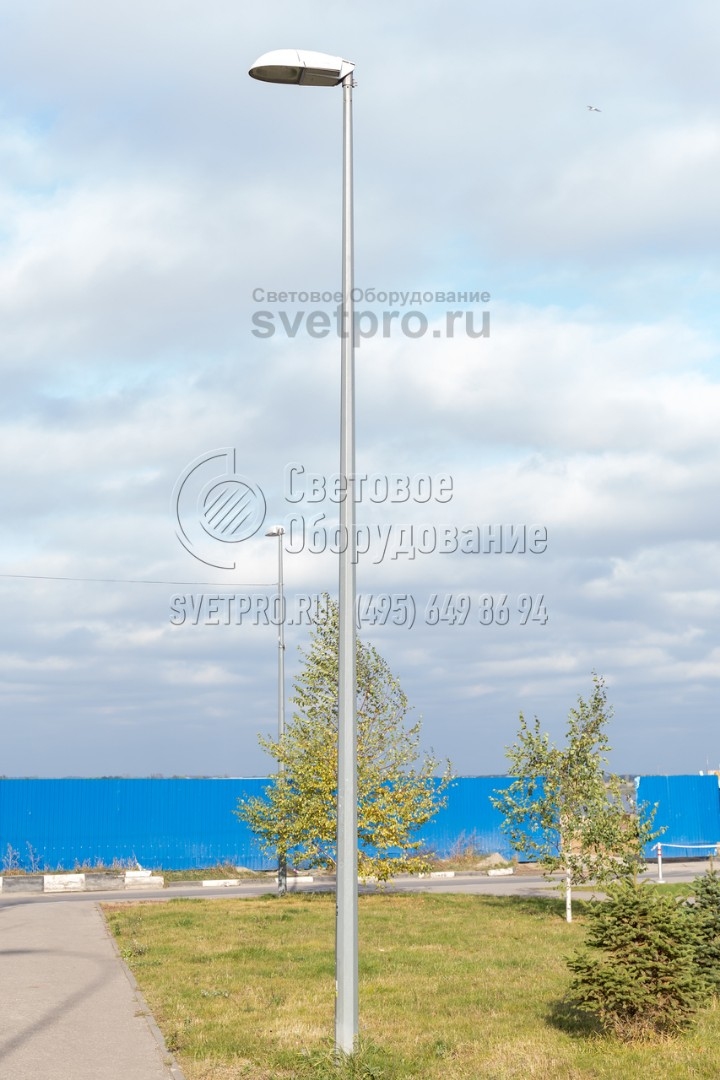

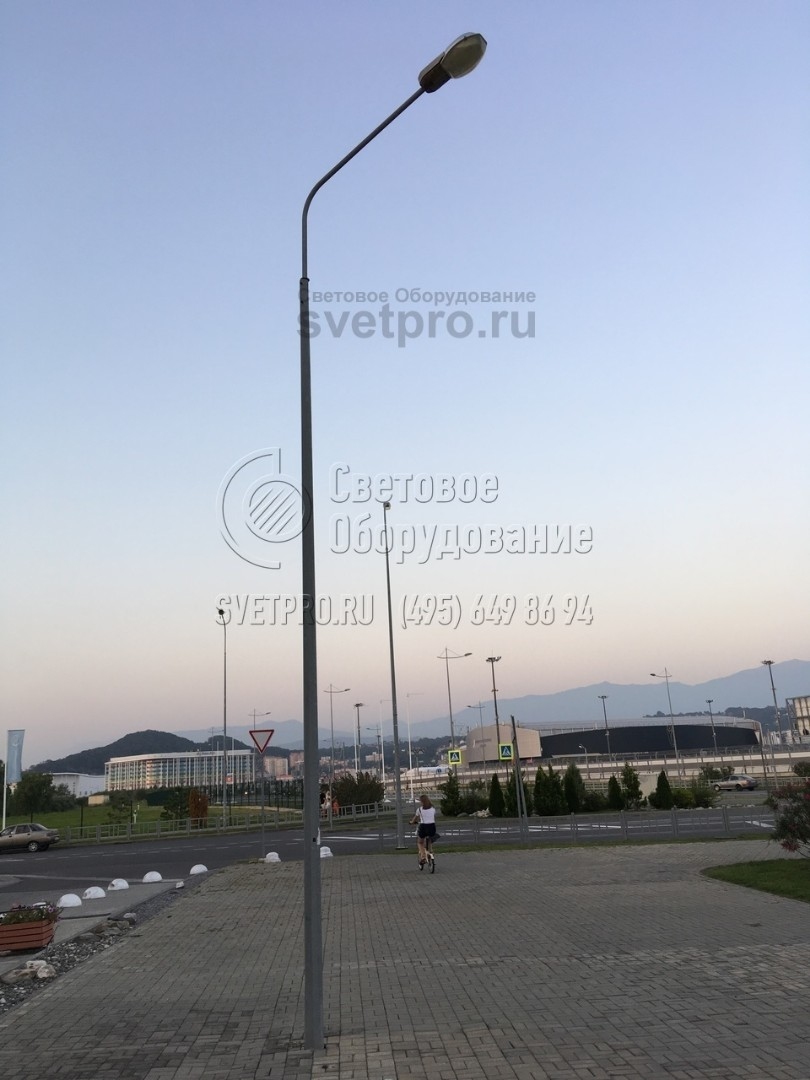

  • Пример применения конструкции с граненым корпусом для пешеходной дорожки. Такая система освещения отличается повышенной надежностью, так как силовые линии для работы ламп протянуты под землей. Ввод кабеля внутрь ствола выполнен в технологическом отверстии ЗДФ. 7. Пример применения конструкции с граненым корпусом для пешеходной дорожки. Такая система освещения отличается повышенной надежностью, так как силовые линии для работы ламп протянуты под землей. Ввод кабеля внутрь ствола выполнен в технологическом отверстии ЗДФ.
  • Если граненая опора размещается вплотную к пешеходной дорожке, световой прибор на корпусе крепится без использования кронштейна с длинной консолью. Благодаря этому пятно света располагается вплотную к инженерной конструкции. На изображении светильник крепится за обечайку. 8. Если граненая опора размещается вплотную к пешеходной дорожке, световой прибор на корпусе крепится без использования кронштейна с длинной консолью. Благодаря этому пятно света располагается вплотную к инженерной конструкции. На изображении светильник крепится за обечайку.

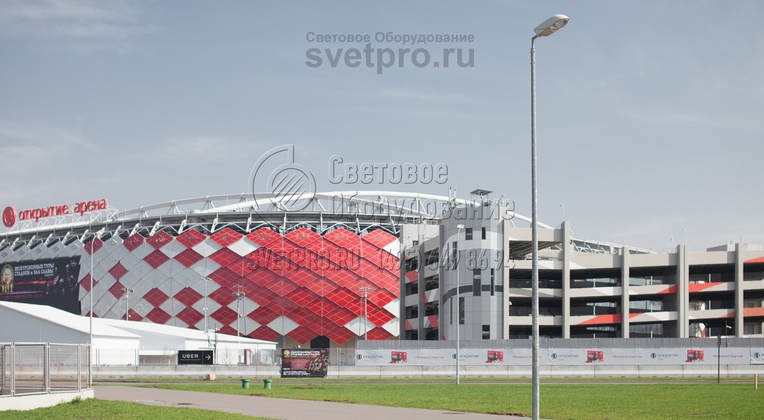

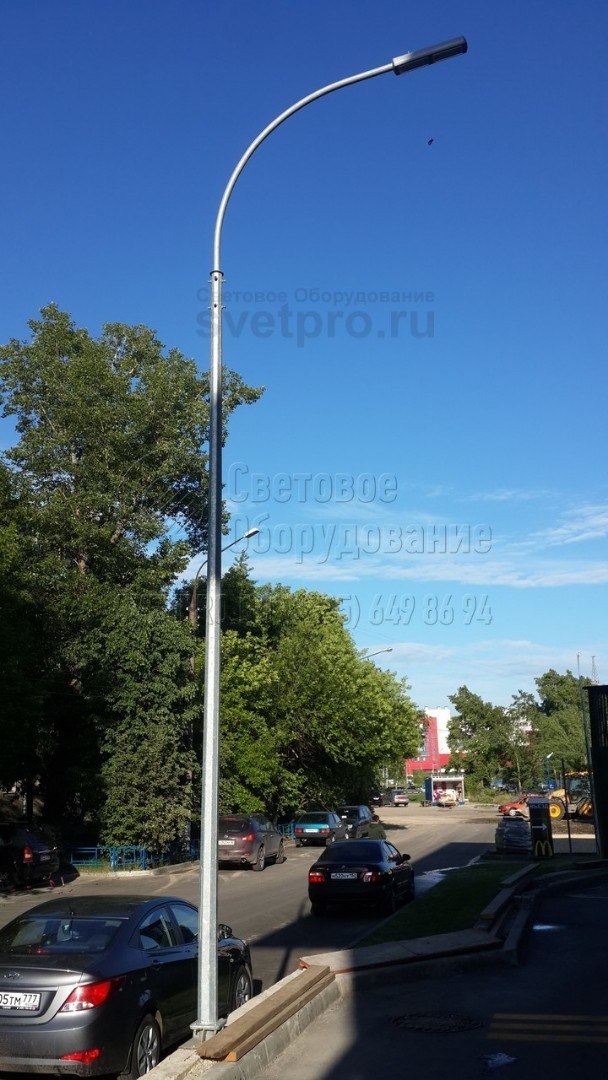

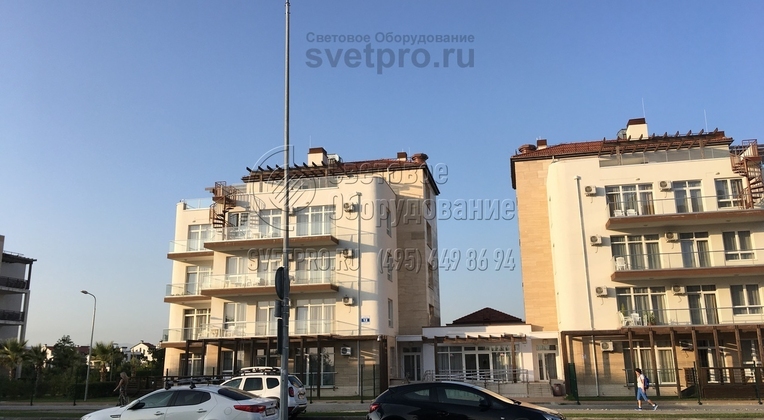

  • На фотографии представлен пример использования опоры для освещения тротуара рядом с проезжей частью. Обратите внимание, что корпус закреплен не на ЗДФ, а на закладных элементах ограждения. Такой способ установки доступен только для фланцевых конструкций с подпятником в нижней части. 9. На фотографии представлен пример использования опоры для освещения тротуара рядом с проезжей частью. Обратите внимание, что корпус закреплен не на ЗДФ, а на закладных элементах ограждения. Такой способ установки доступен только для фланцевых конструкций с подпятником в нижней части.

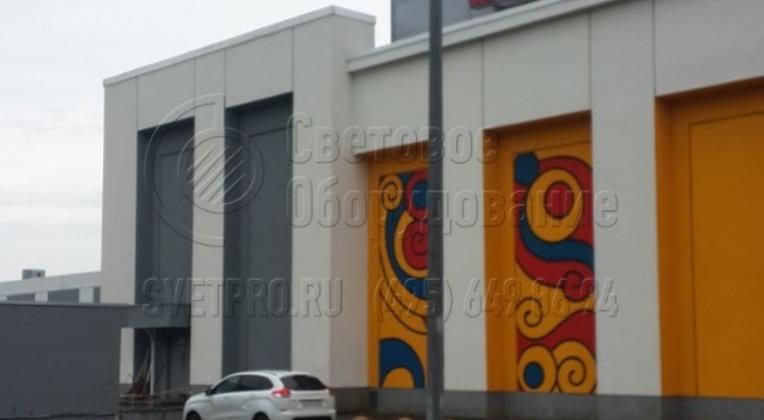

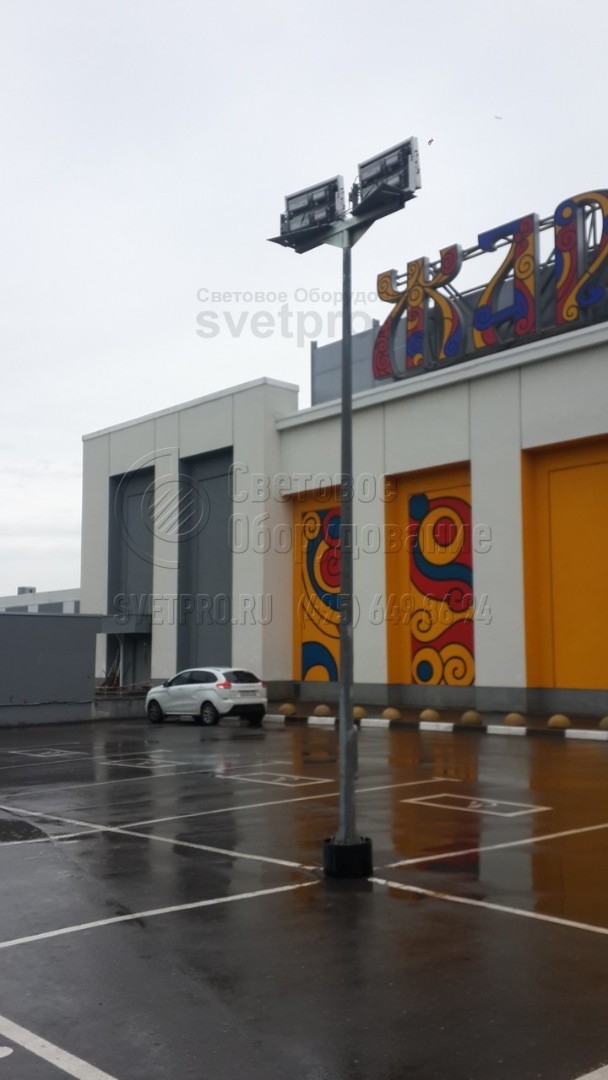

  • Граненая опора на фото используется для фасадной подсветки торгового центра. На кронштейне закреплены прожекторы освещения с монтажными скобами. Опора установлена с помощью фланца. Поэтому при повреждении конструкции автомобилем наземную часть можно быстро заменить. 10. Граненая опора на фото используется для фасадной подсветки торгового центра. На кронштейне закреплены прожекторы освещения с монтажными скобами. Опора установлена с помощью фланца. Поэтому при повреждении конструкции автомобилем наземную часть можно быстро заменить.

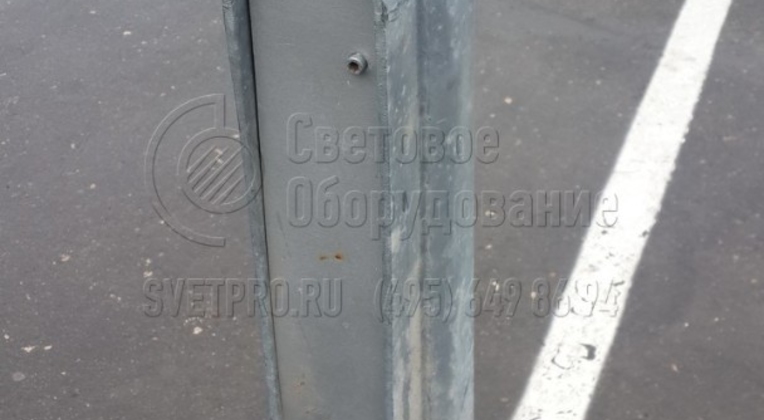

  • Так как силовые кабели к опоре подводятся под землей, подключение провода к электрической проводке опоры производится внутри ревизионного отверстия. В рабочем состоянии оно закрыто крышкой с ключом. Крышка исключает доступ посторонних и защищает коммутационную колодку от дождя. 11. Так как силовые кабели к опоре подводятся под землей, подключение провода к электрической проводке опоры производится внутри ревизионного отверстия. В рабочем состоянии оно закрыто крышкой с ключом. Крышка исключает доступ посторонних и защищает коммутационную колодку от дождя.

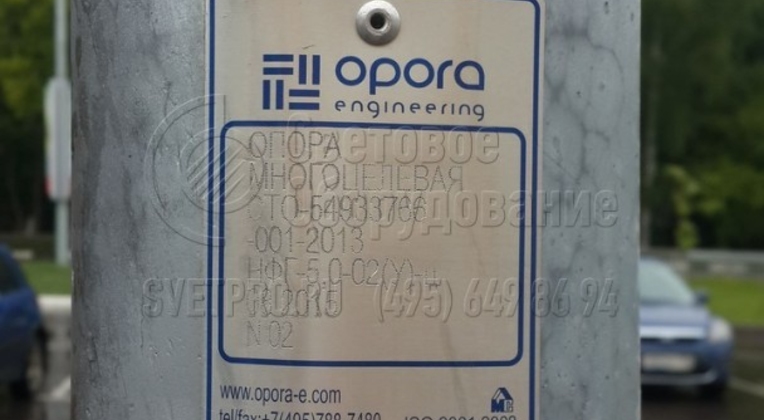

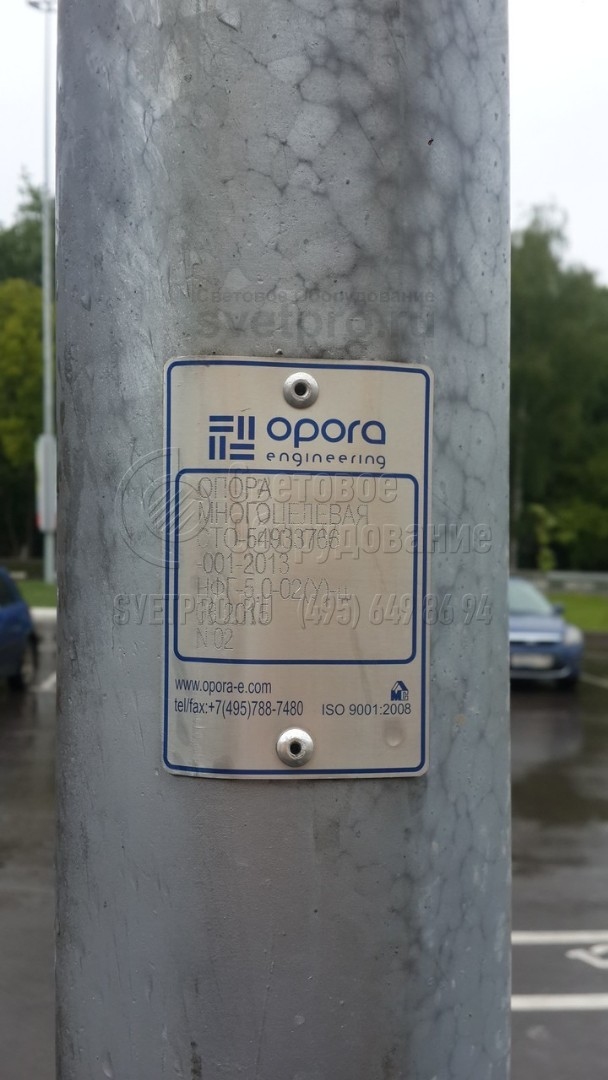

  • Каждая опора соответствует требованиям действующих государственных стандартов, что подтверждается маркировкой на стволе. При необходимости завод делает инженерные конструкции для систем освещения по индивидуальному заказу с учетом ветровой нагрузки и веса светильников. 12. Каждая опора соответствует требованиям действующих государственных стандартов, что подтверждается маркировкой на стволе. При необходимости завод делает инженерные конструкции для систем освещения по индивидуальному заказу с учетом ветровой нагрузки и веса светильников.

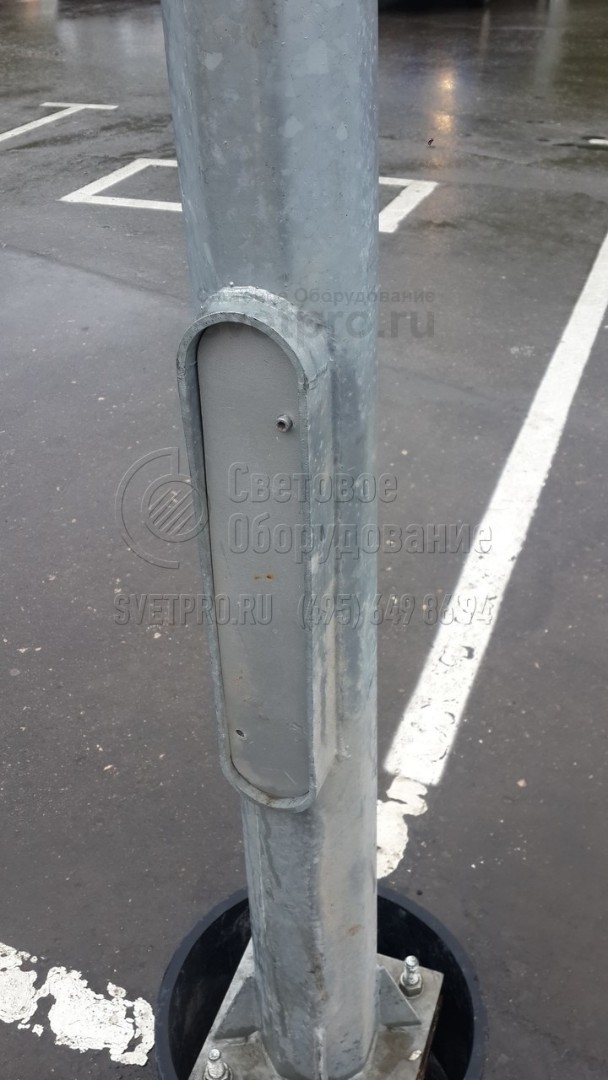

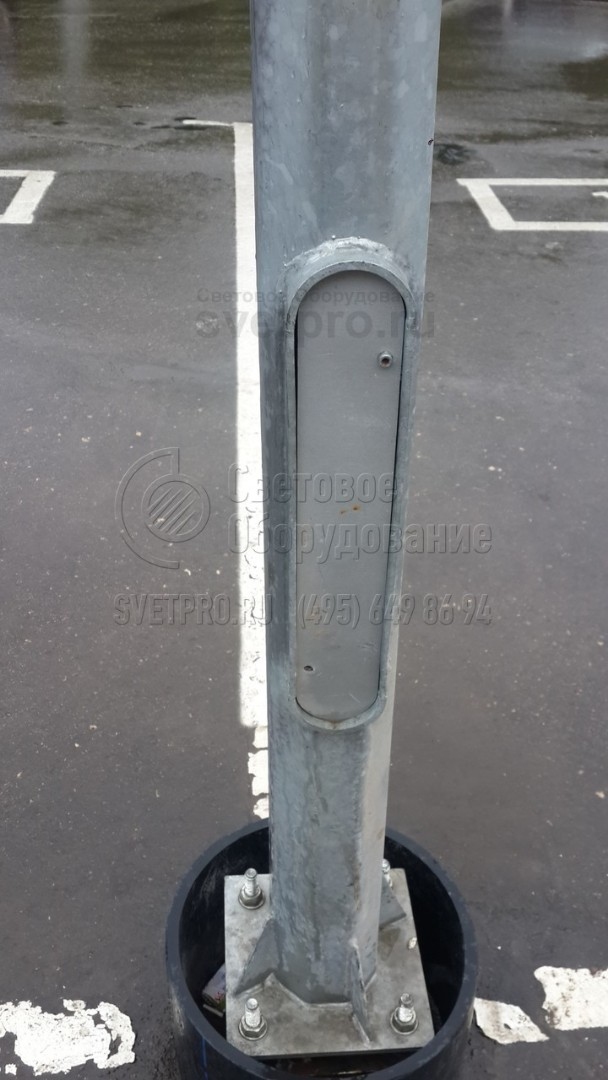

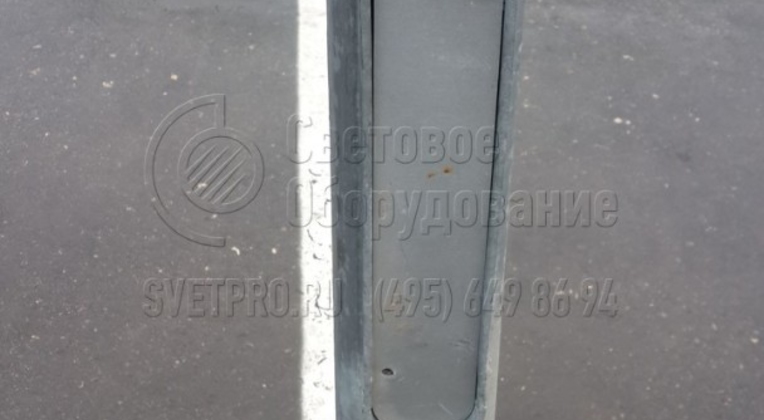

  • На фото изображено ревизионное отверстие несиловой опоры. Оно имеет вытянутую форму и размещено ближе к основанию конструкции для удобной работы электриков. Внутри установлена монтажная скоба, на которую крепится клеммная колодка и УЗО. Отверстие закрыто крышкой от посторонних. 13. На фото изображено ревизионное отверстие несиловой опоры. Оно имеет вытянутую форму и размещено ближе к основанию конструкции для удобной работы электриков. Внутри установлена монтажная скоба, на которую крепится клеммная колодка и УЗО. Отверстие закрыто крышкой от посторонних.

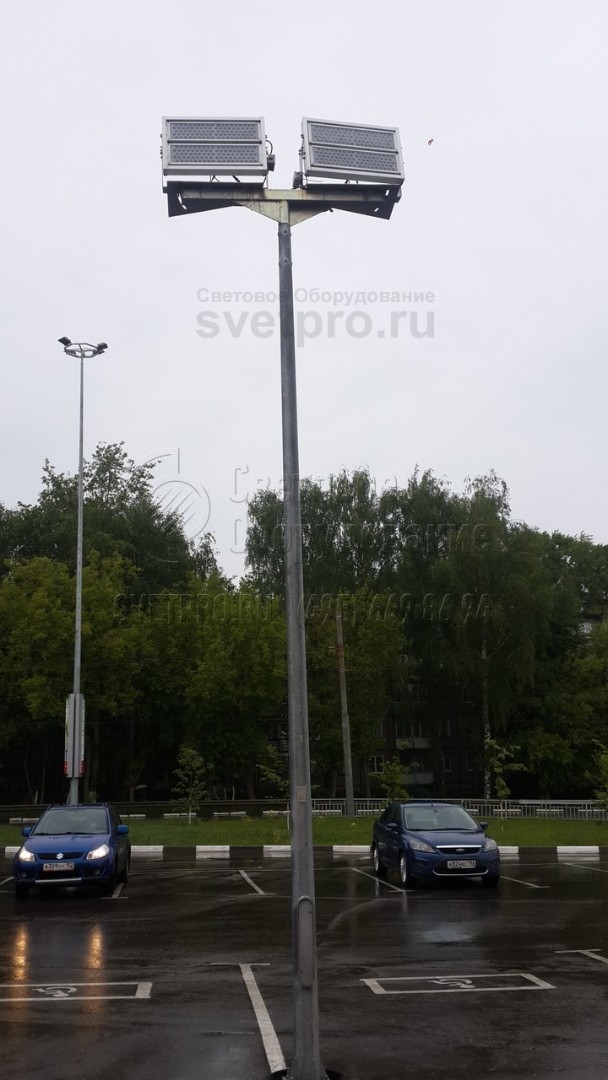

  • Для установки прожекторов на корпус опоры используется Т-образный кронштейн. Световые приборы крепятся на горизонтальную деталь кронштейна, провода для подводки питания расположены внутри. За счет монтажных скоб прожекторов можно точно направить световой поток. 14. Для установки прожекторов на корпус опоры используется Т-образный кронштейн. Световые приборы крепятся на горизонтальную деталь кронштейна, провода для подводки питания расположены внутри. За счет монтажных скоб прожекторов можно точно направить световой поток.
