НФГ-6 Опора несиловая фланцевая граненая высота 6 метров




Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НФГ-6 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой металлопрокат |
Размер фланца: | 190 мм |
Нижний диаметр: | 126 мм |
Верхний диаметр: | 60 мм |
Вес: | 63,0 кг |
Высота: | 6 м |
Форма опоры: | Граненая |
Подвод кабеля: | Низ |
как выбрать опору?

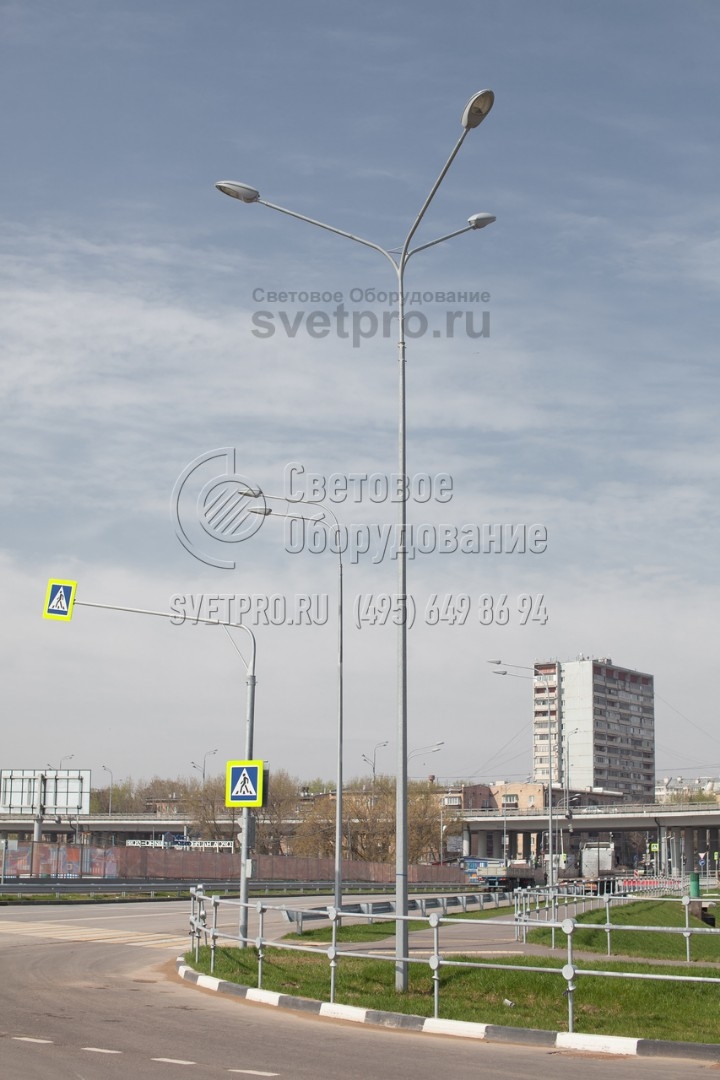

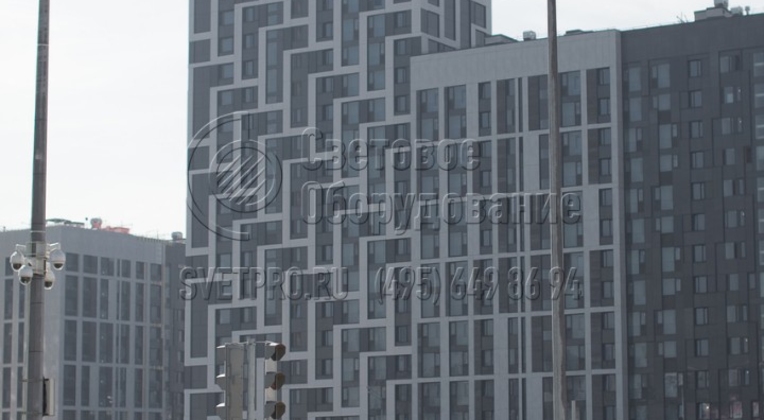

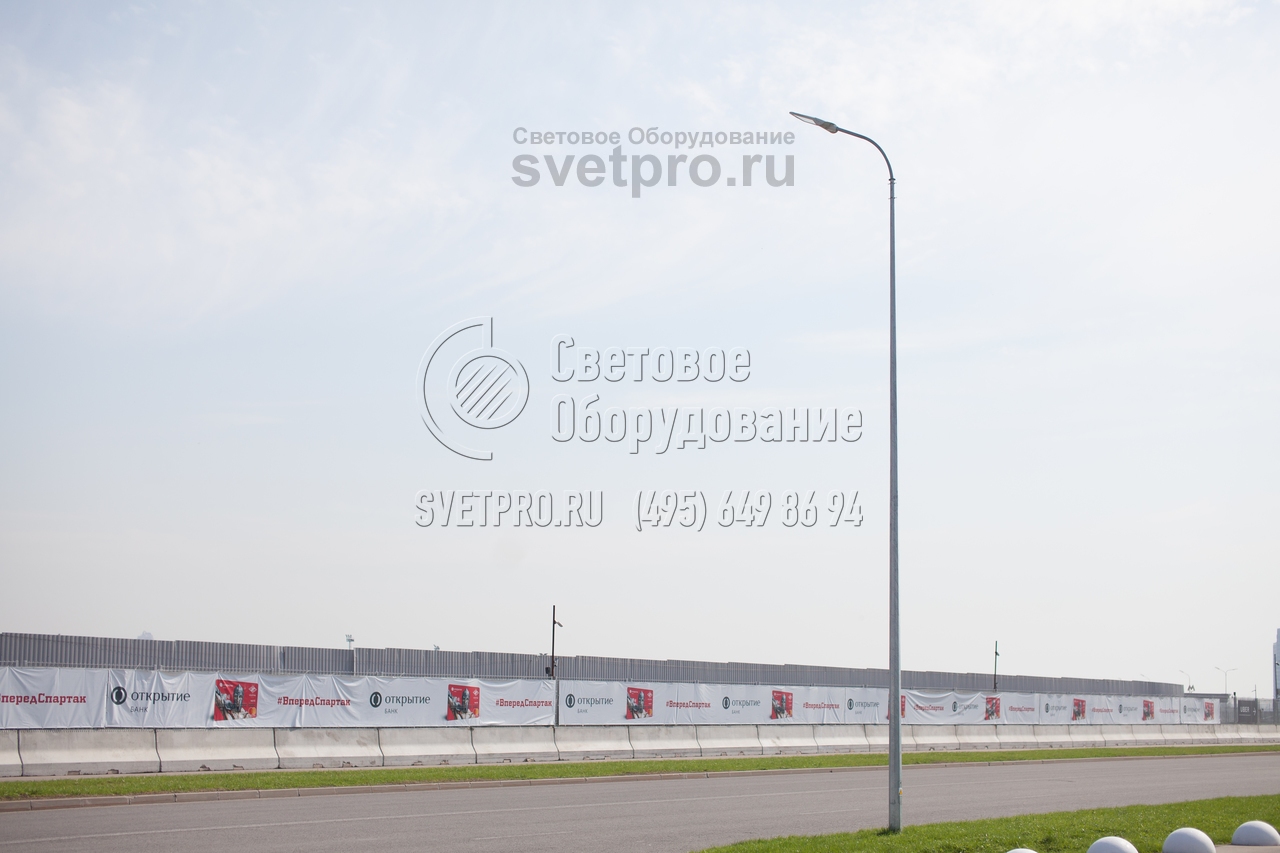

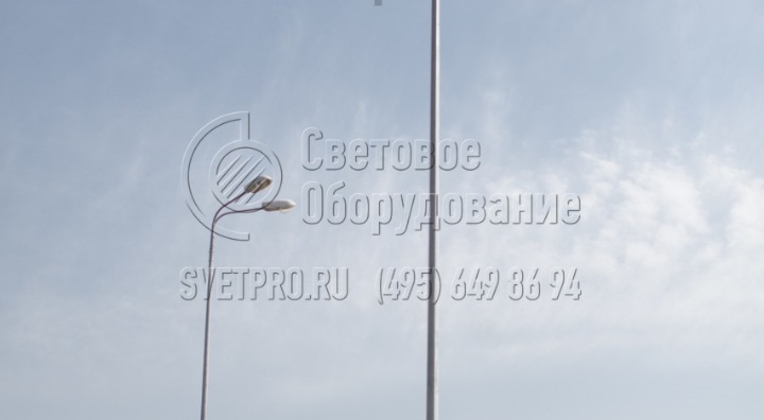

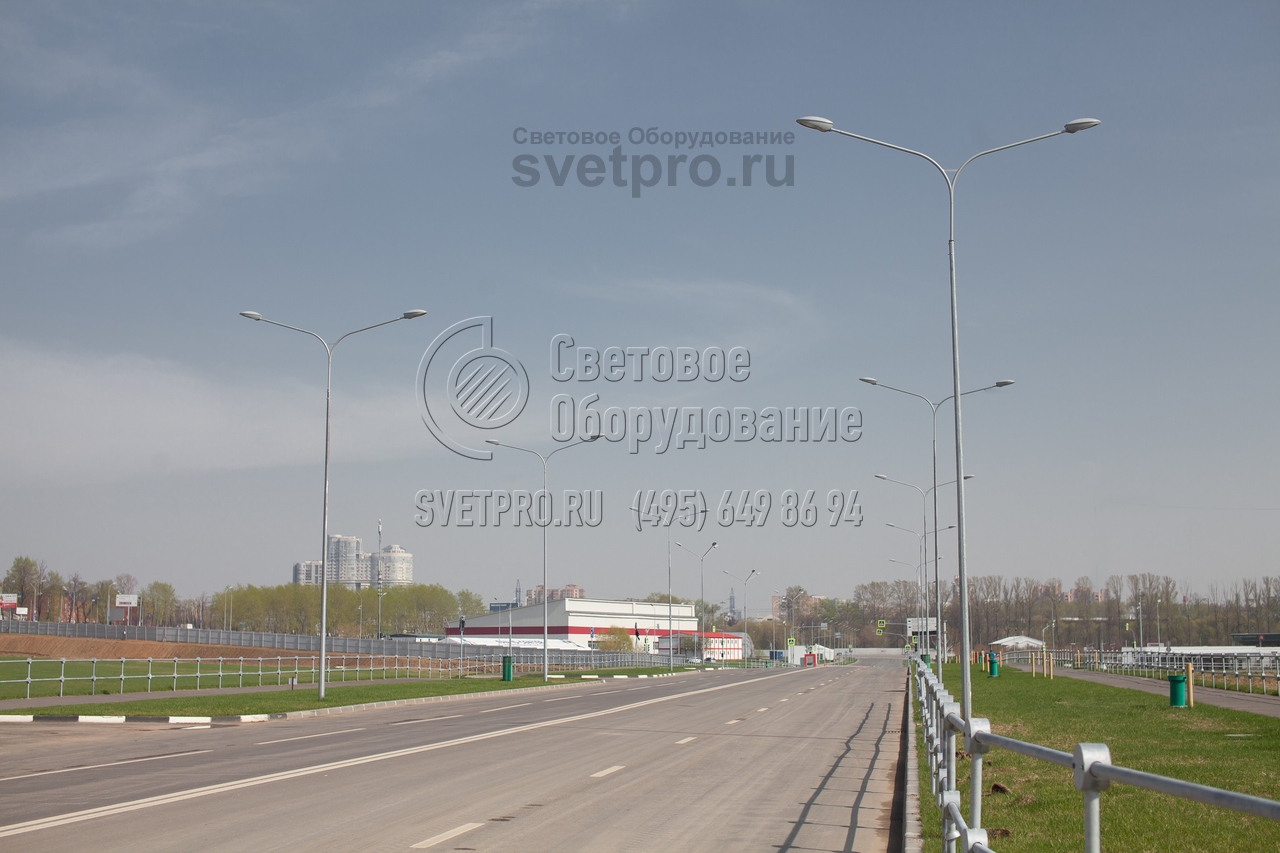

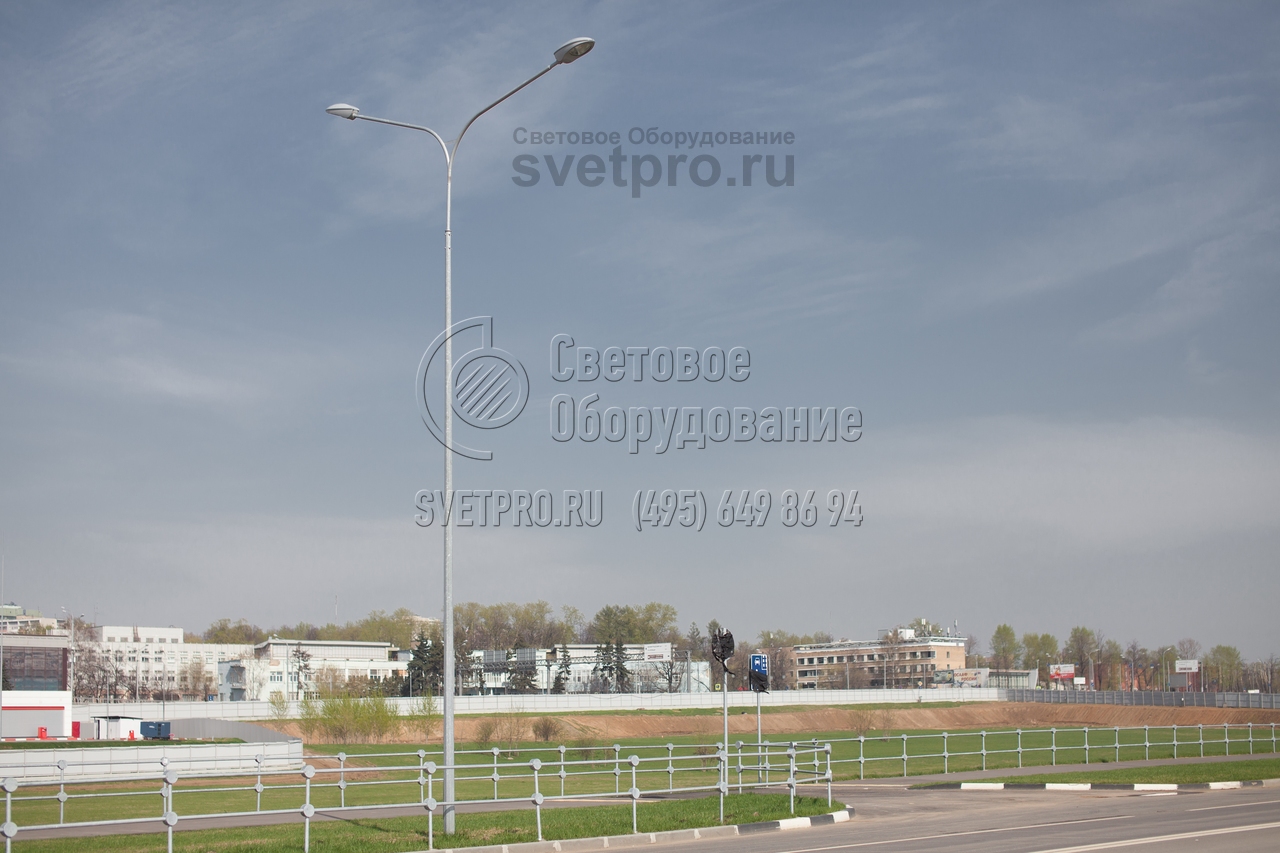

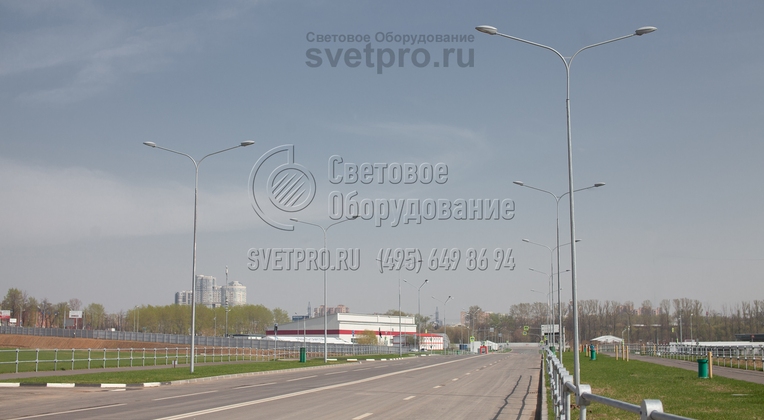

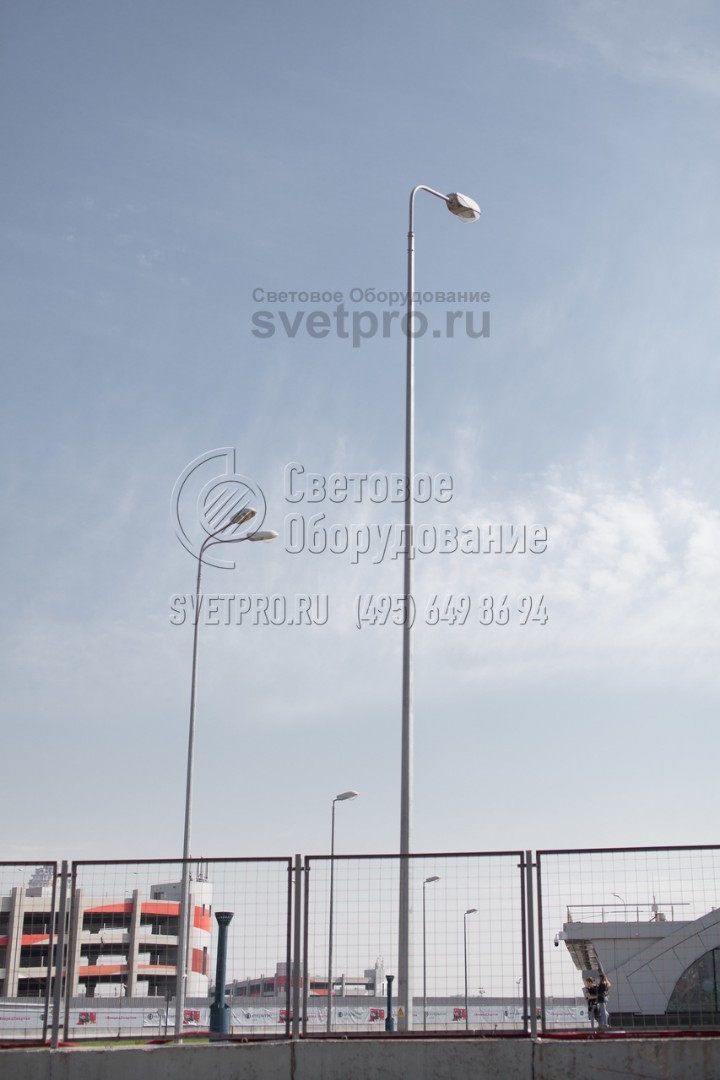

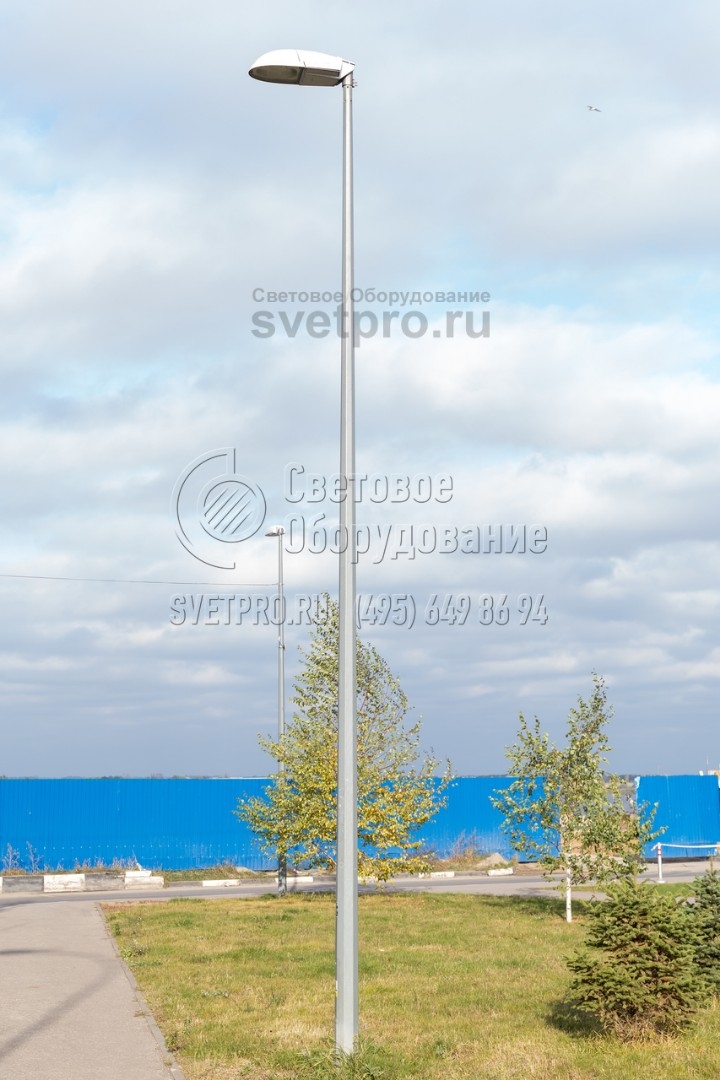

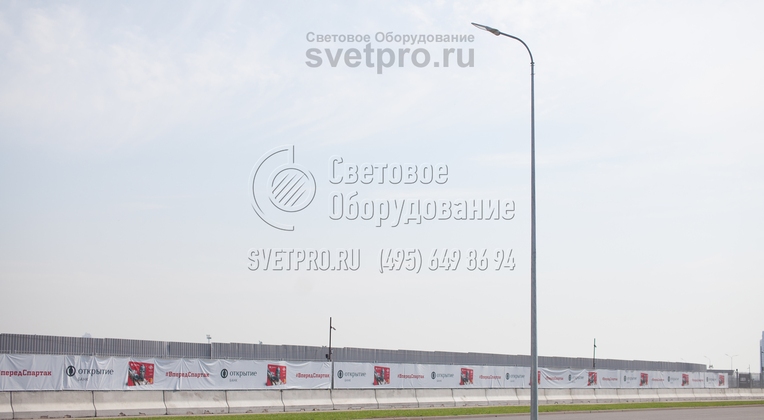

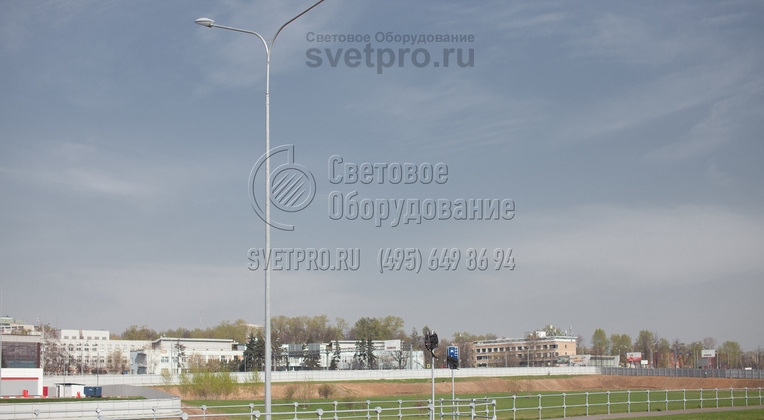

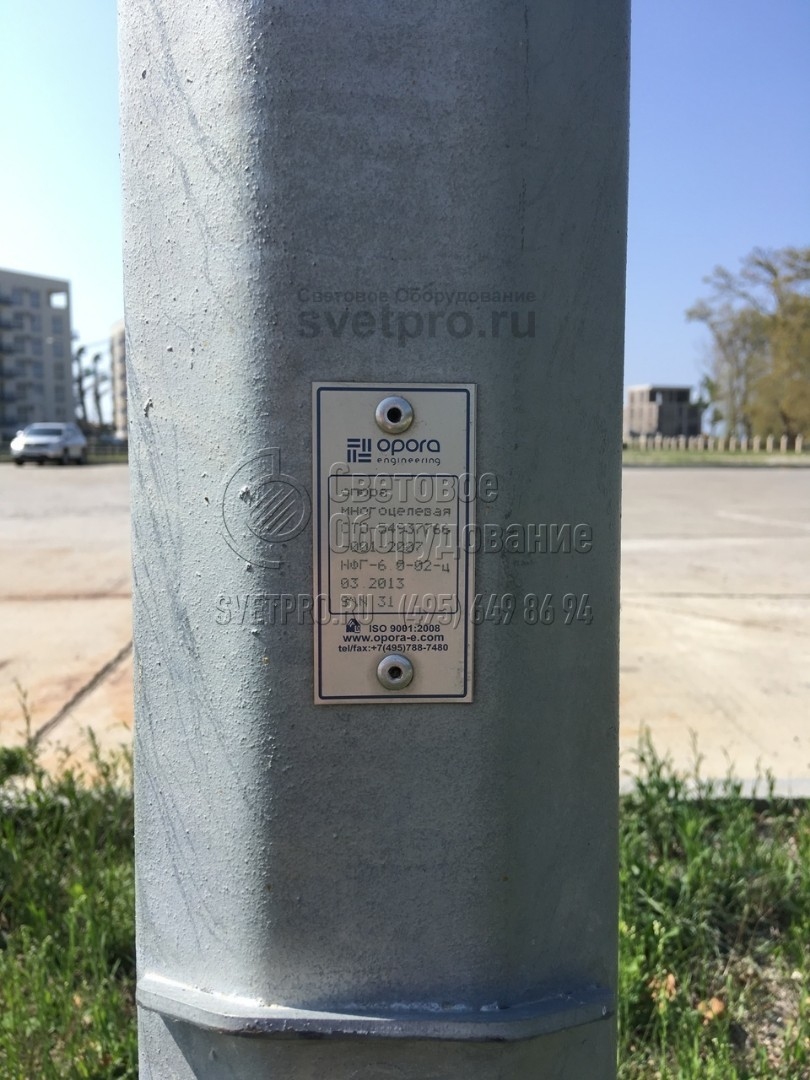

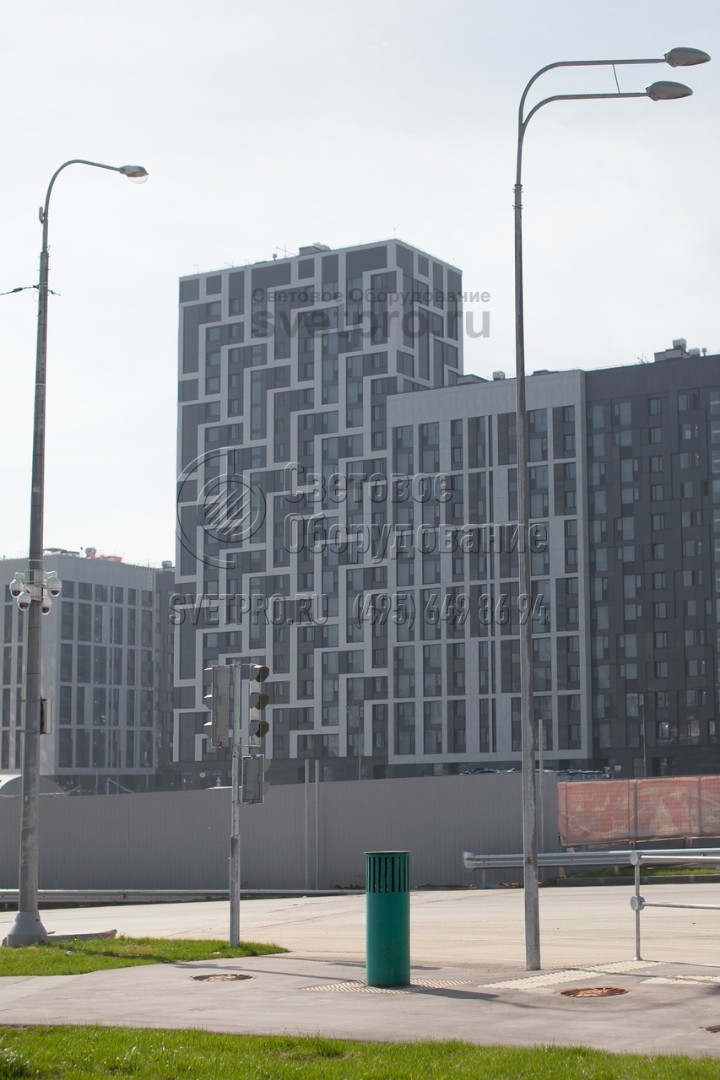

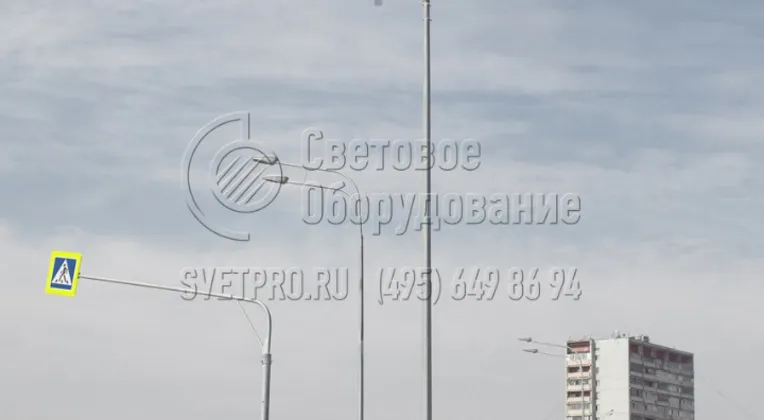

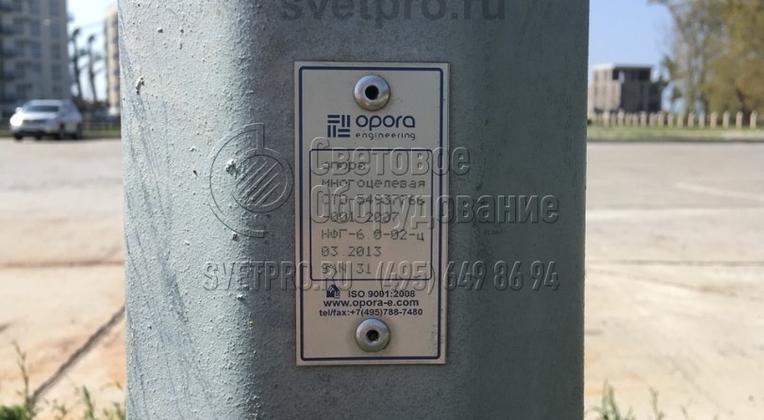

Фото с объектов

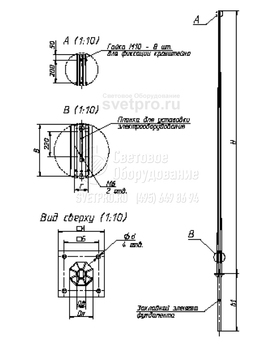

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
НФГ-6,0-05**-ц | ЗФ-16/4/К140-1,2-б | 63,0 | Ф1 | 6000 | 1200 | 126 | 60 | М16 | 190 | 140 | 500 | 70 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

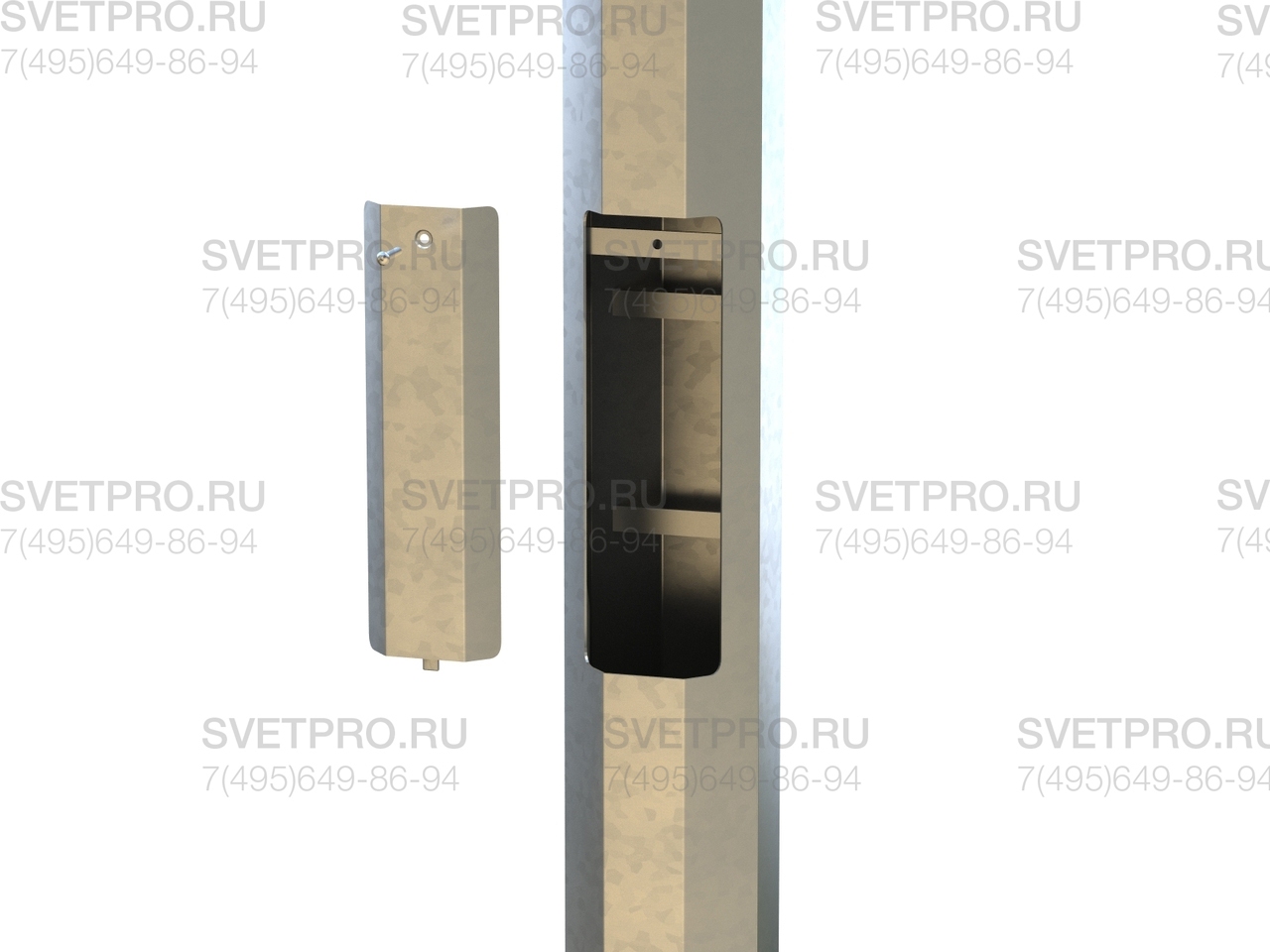

В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
ОПИСАНИЕ

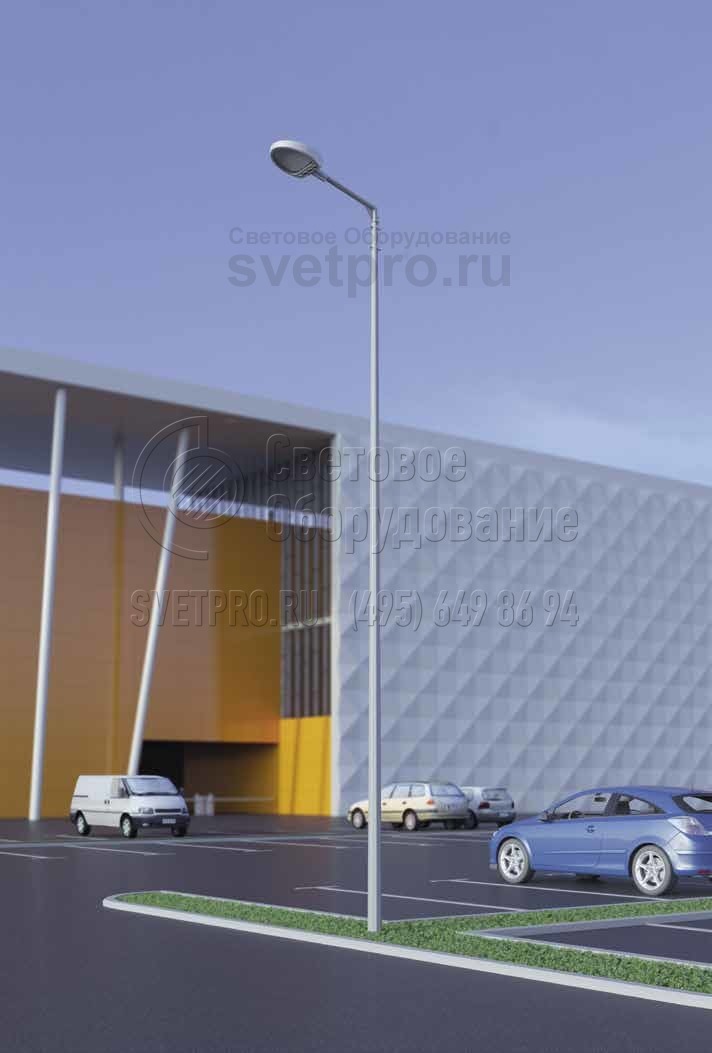

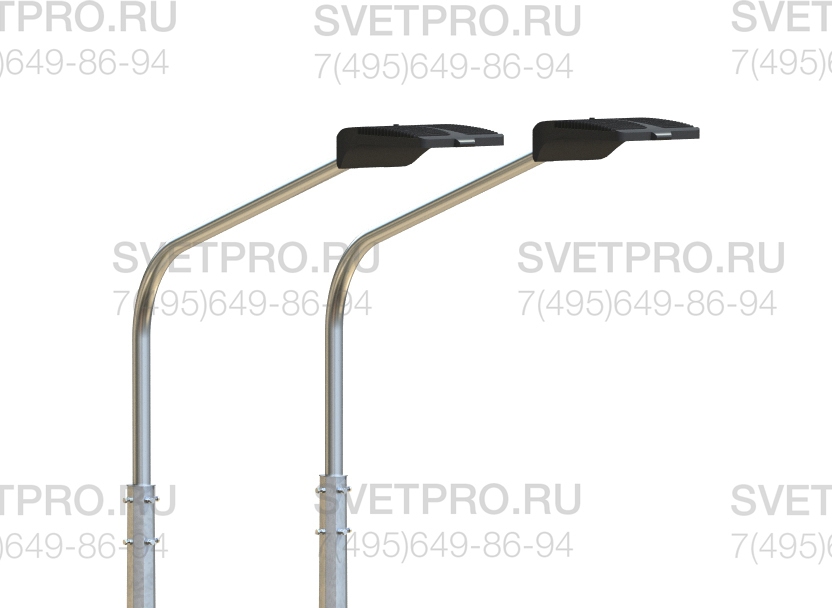

НФГ-6 – несиловая граненая опора высотой 6 метров, установка которой позволяет не только размещать светотехнику для организации уличной подсветки, но и устанавливать при необходимости дополнительное оборудование. Опорные конструкции размещаются для подсветки открытых площадок перед общественными зданиями и учреждениями, спортивных объектов, парковых зон, автодорог и т.д.

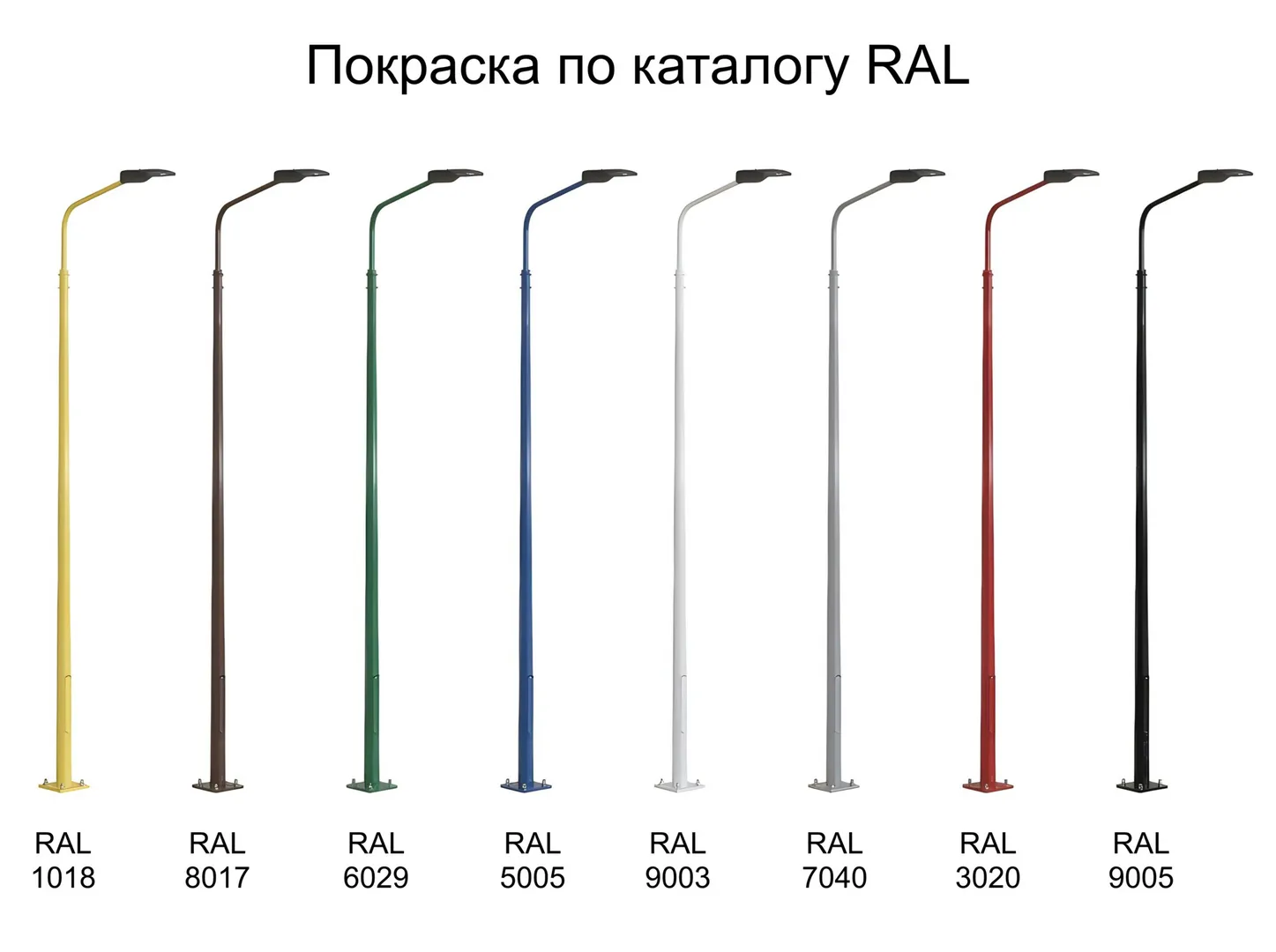

Изготовление фланцевых опор НФГ-6 выполняется из стальных листов, которые сгибаются в граненую конструкцию при помощи пресса. Поверхность изделия обрабатывается горячим цинкованием. Образующийся на металле слой цинка защищает конструкцию от ржавчины и воздействия прочих негативных факторов, что позволяет существенно увеличить период ее эксплуатации. При необходимости опора дополнительно окрашивается порошковым красителем в любой оттенок согласно каталогам RAL.

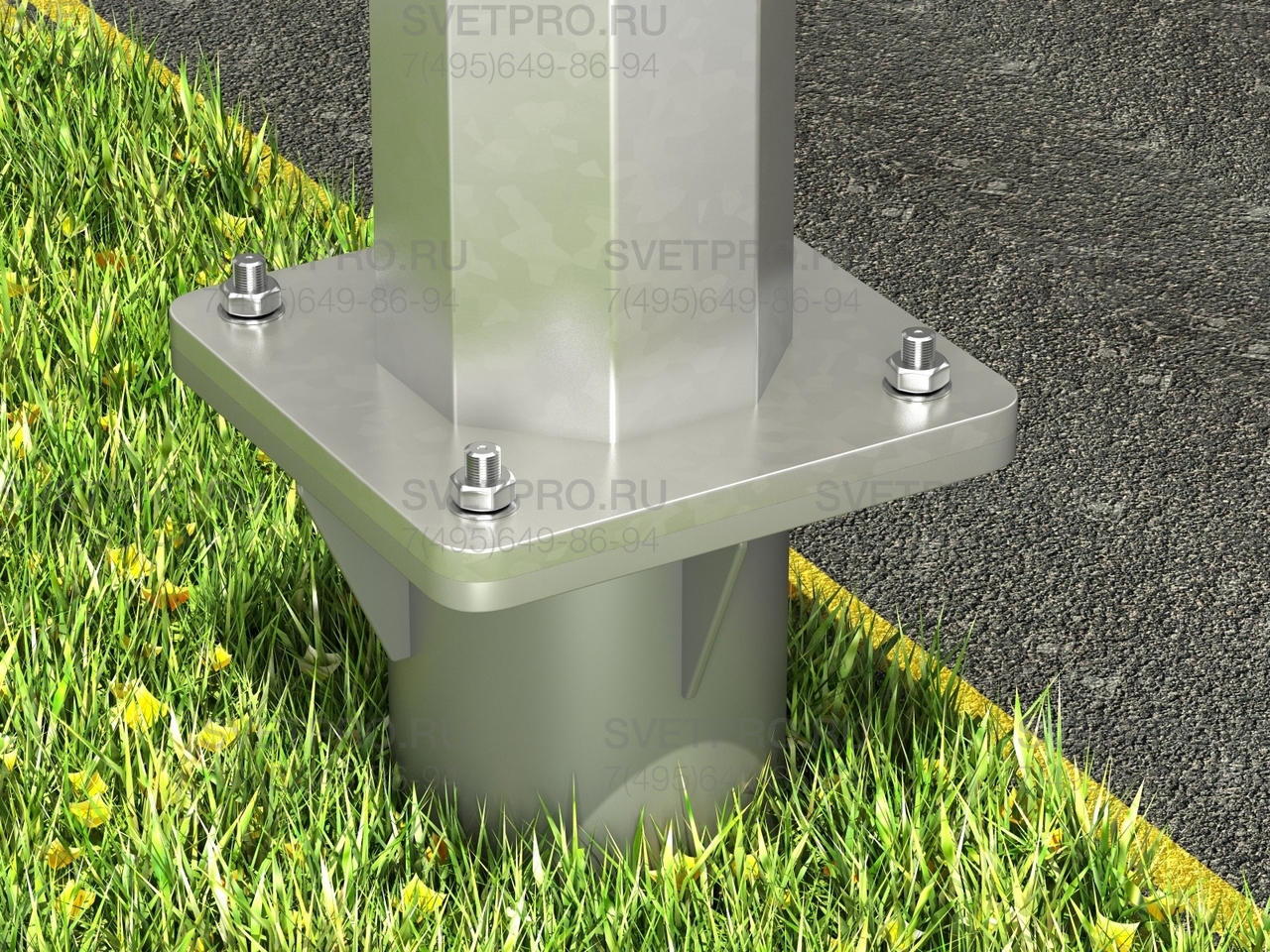

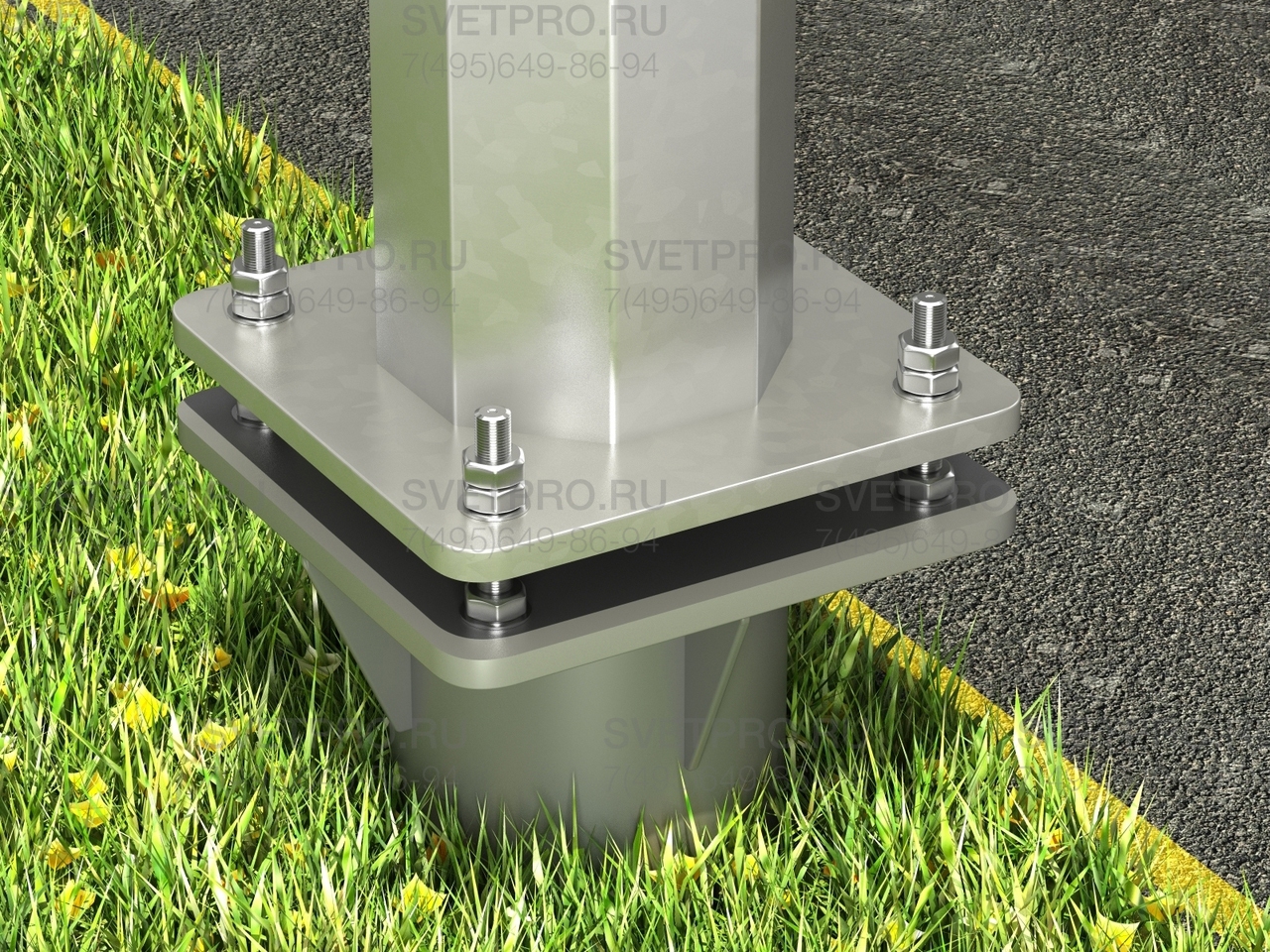

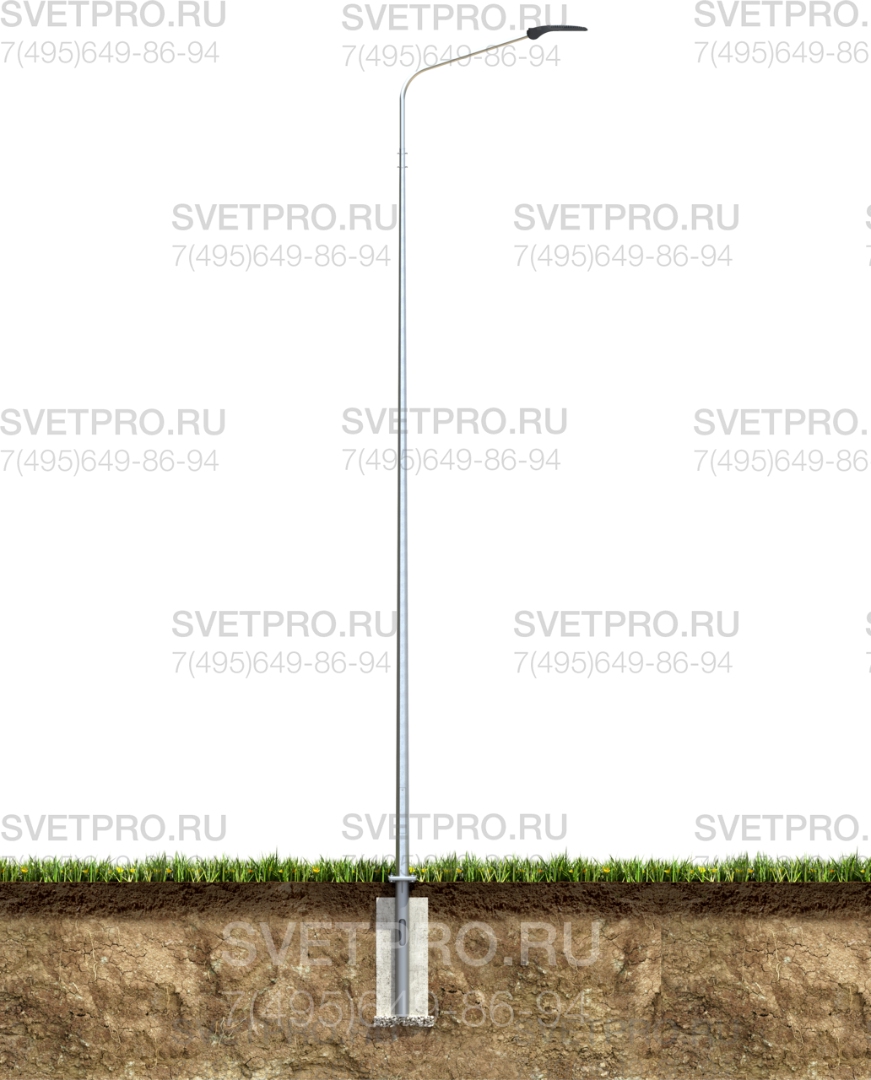

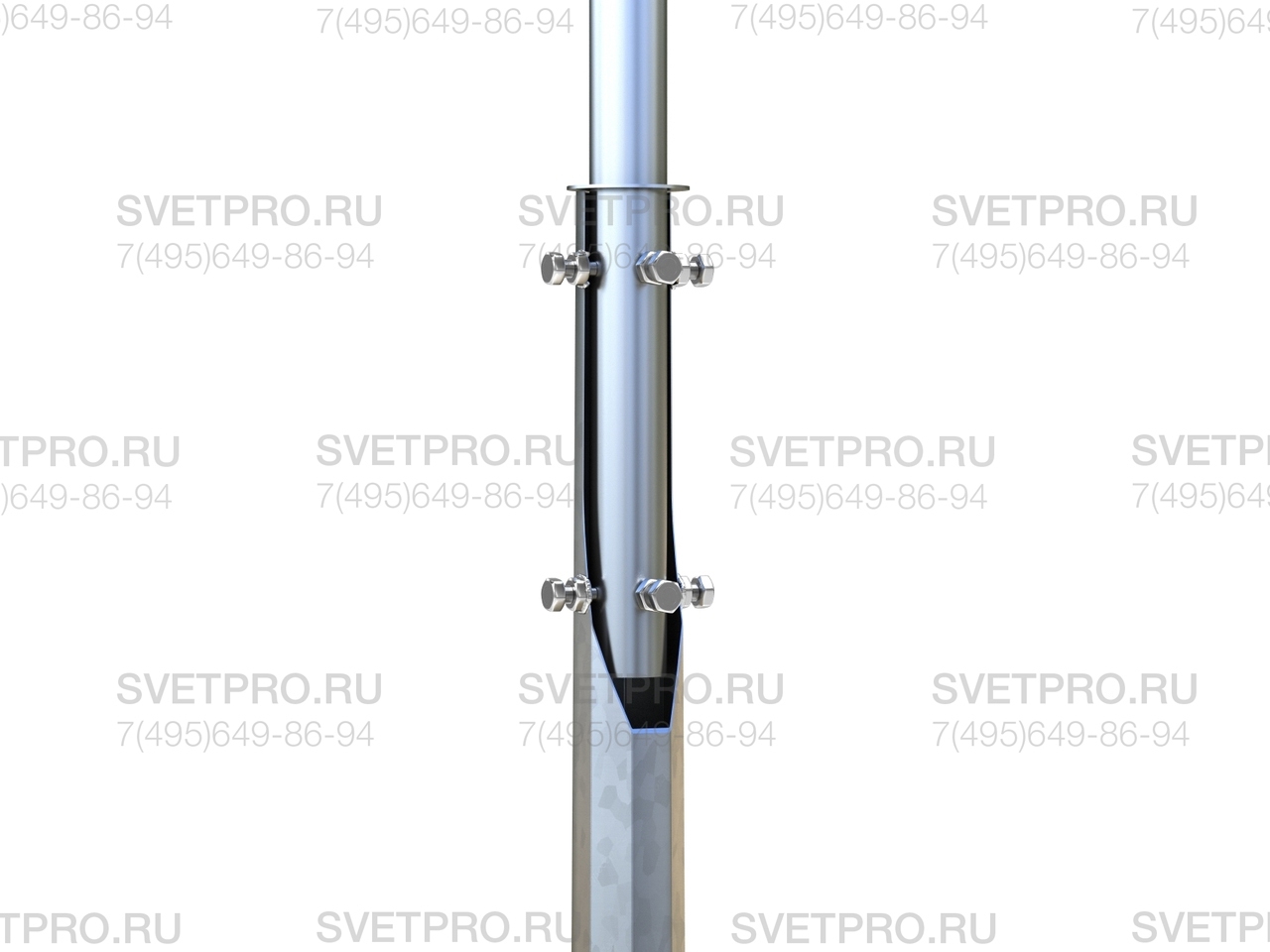

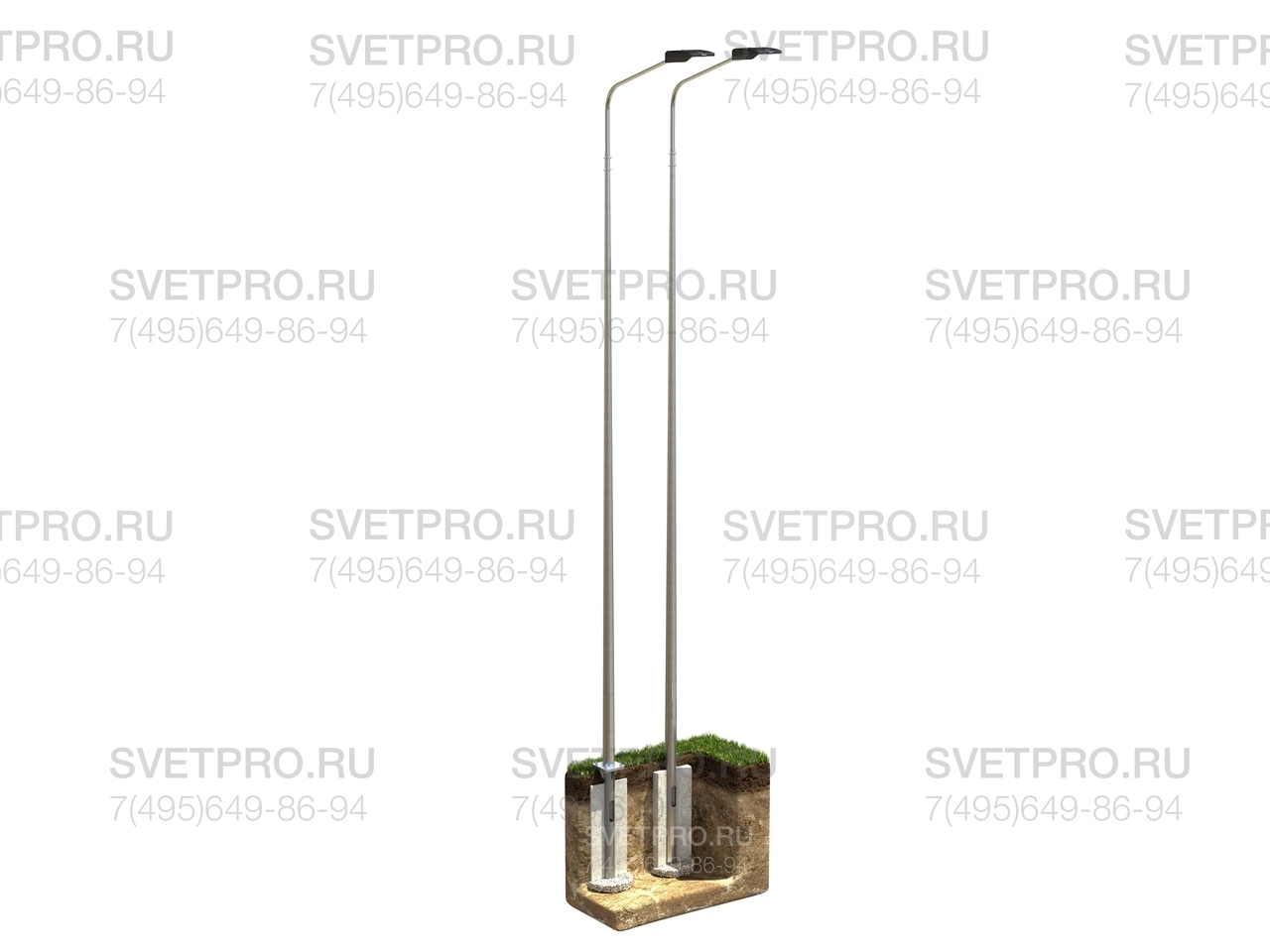

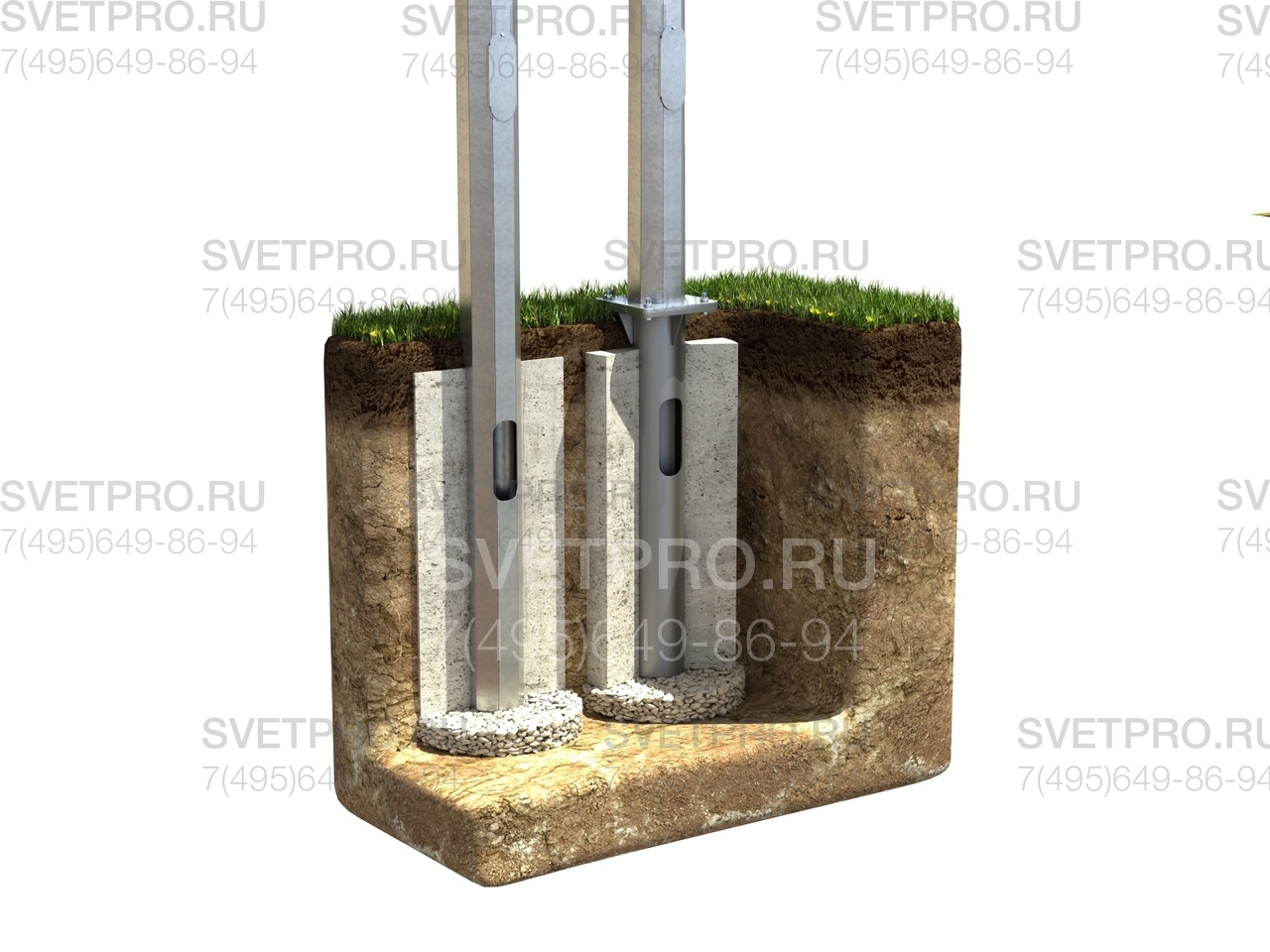

Монтаж опорных столбов осуществляется с помощью закладного металлического элемента, установленного в бетонном основании. Соединение закладной детали с опорой выполняется через фланец. После окончание монтажных и пуско-наладочных работ основание бетонируется.

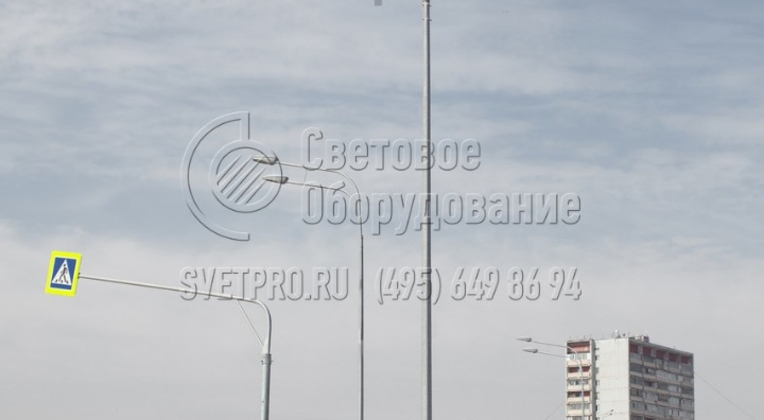

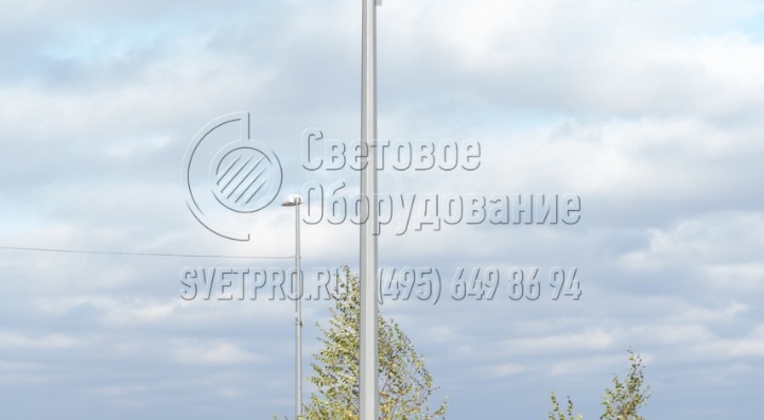

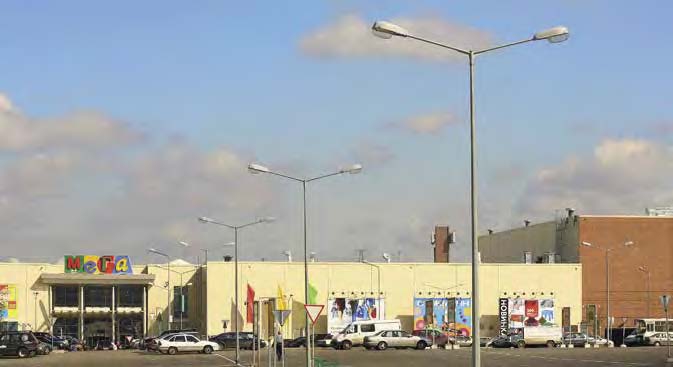

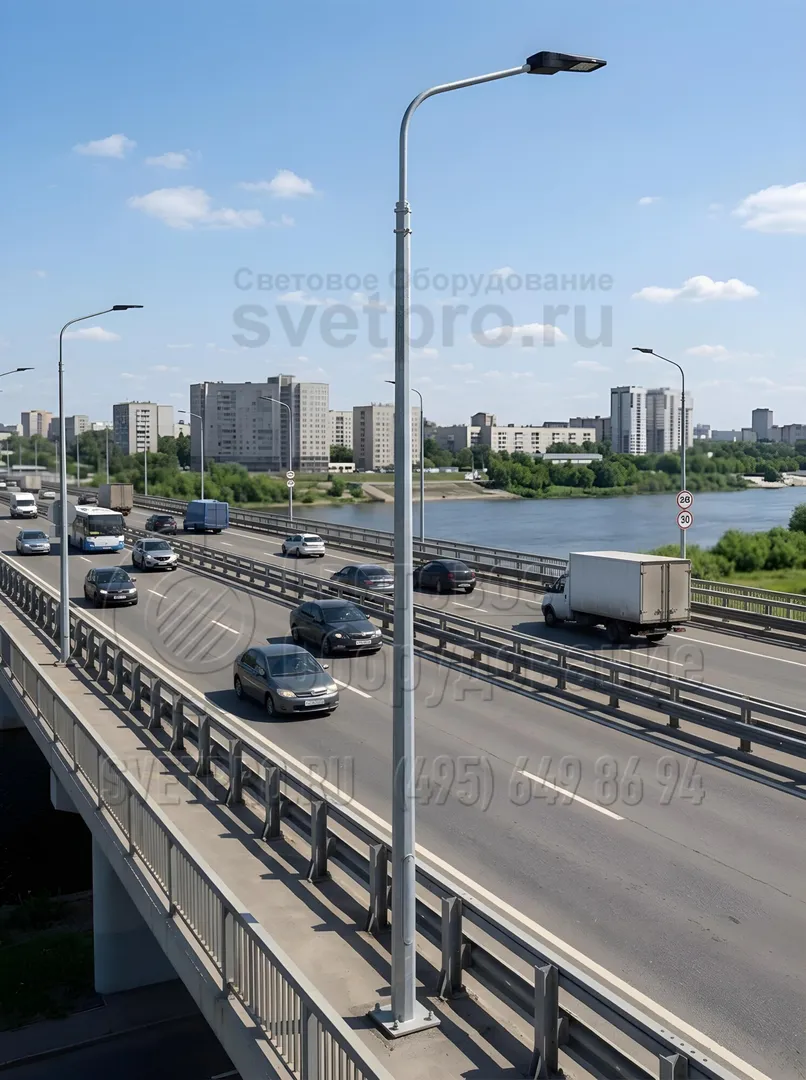

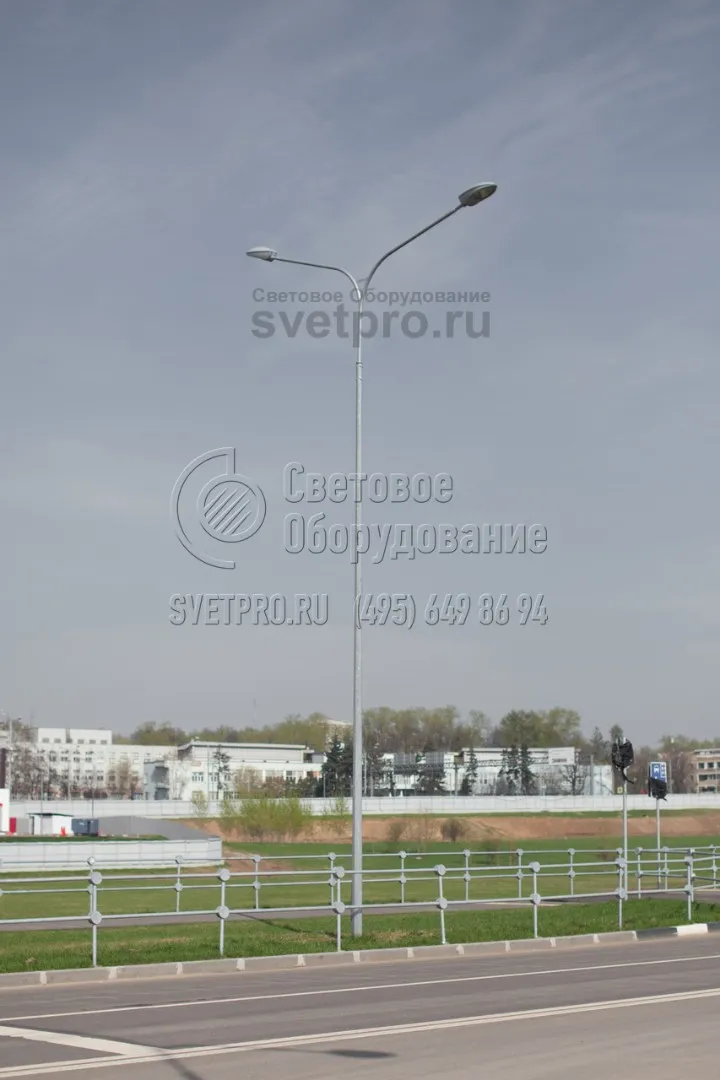

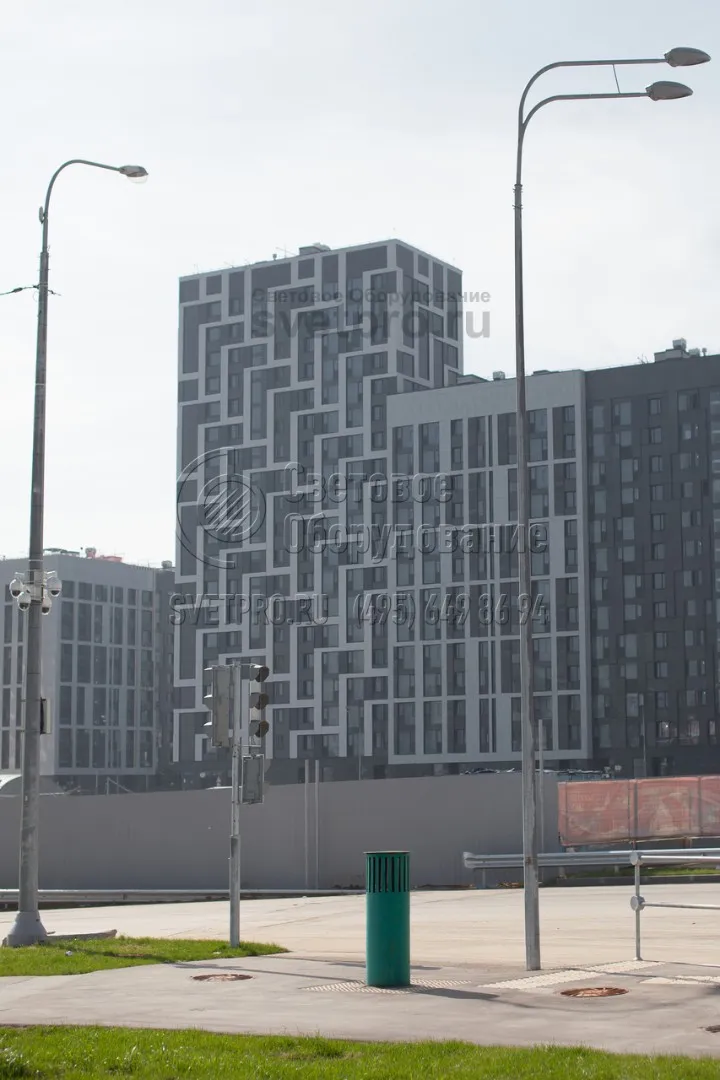

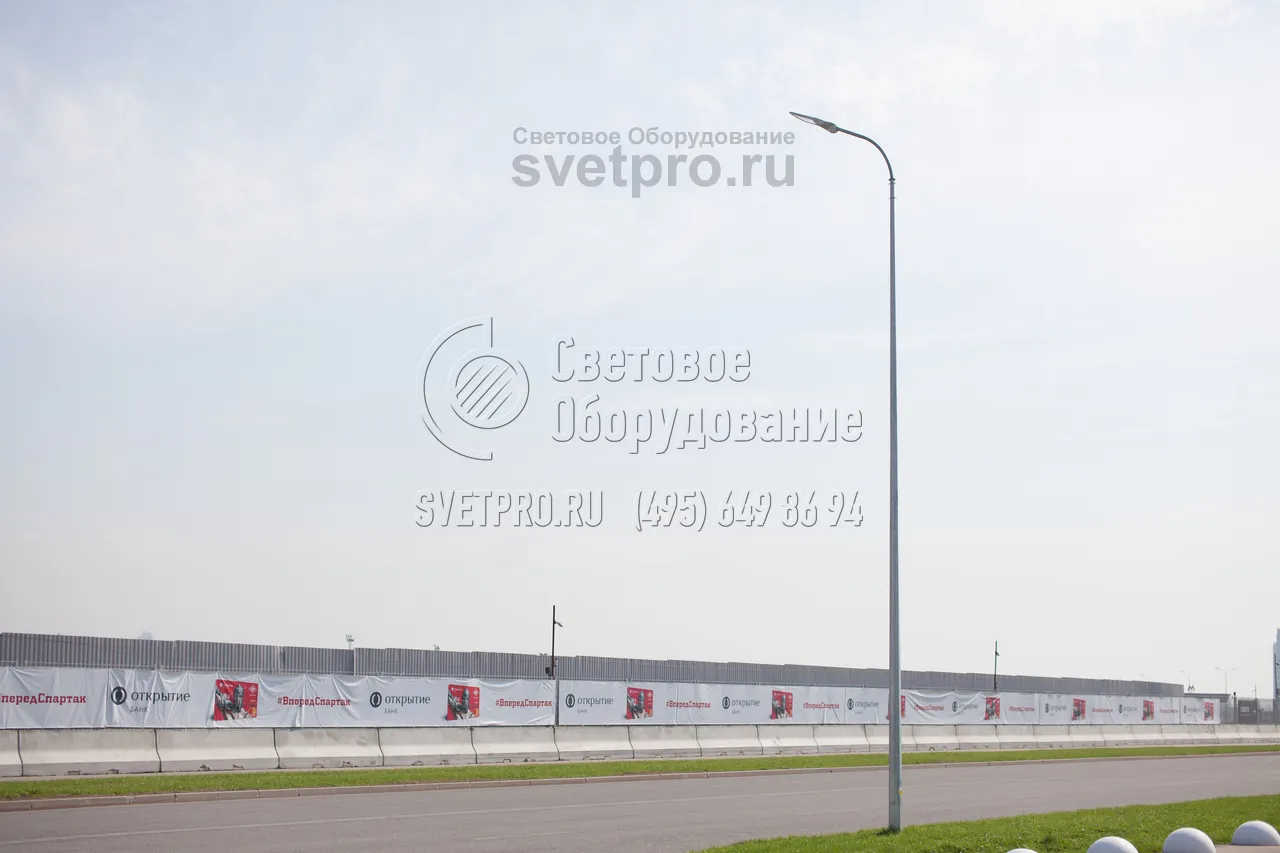

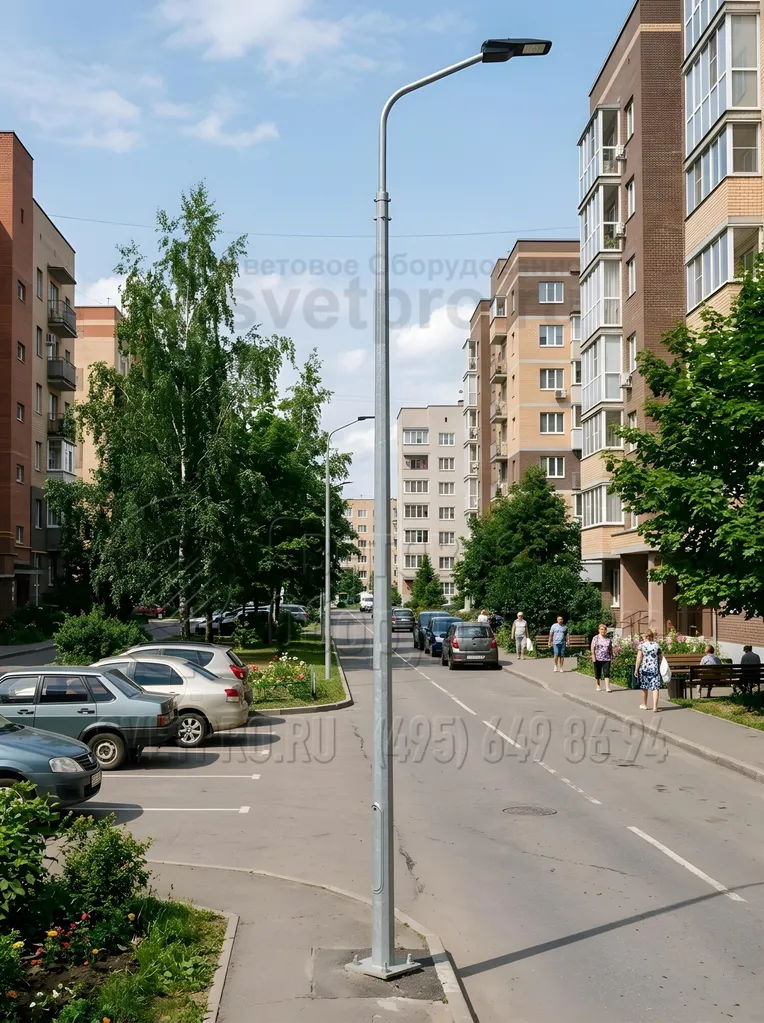

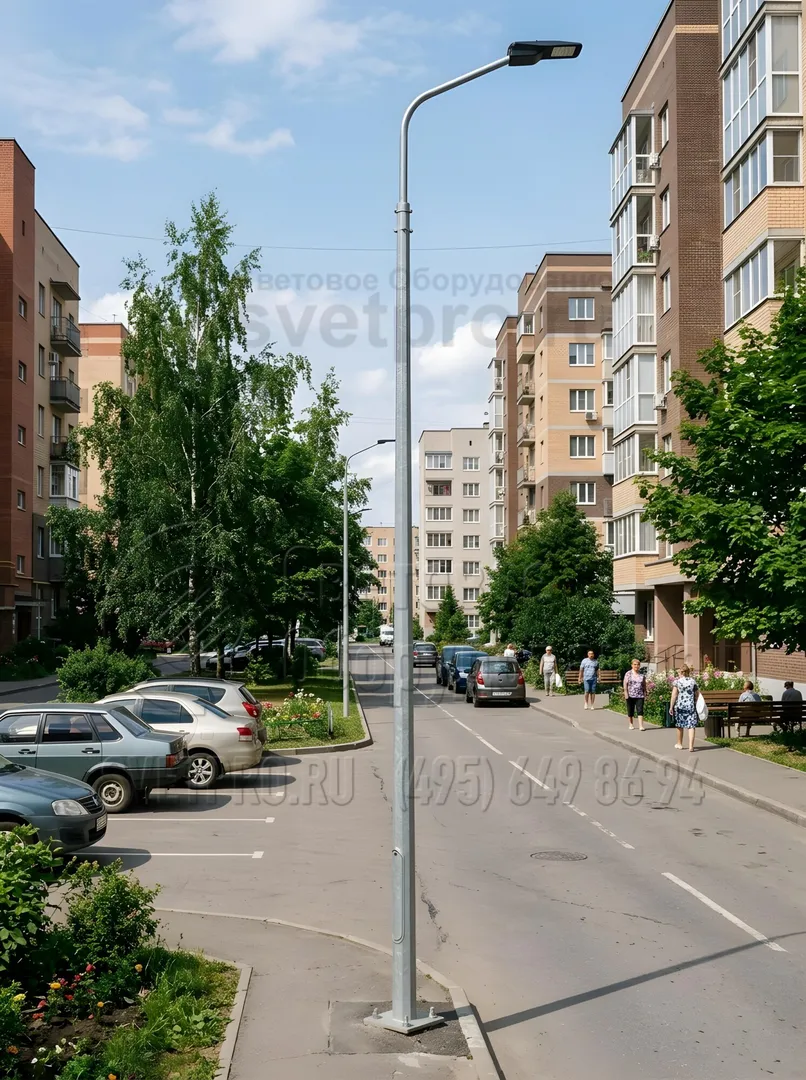

Фото с объектов
