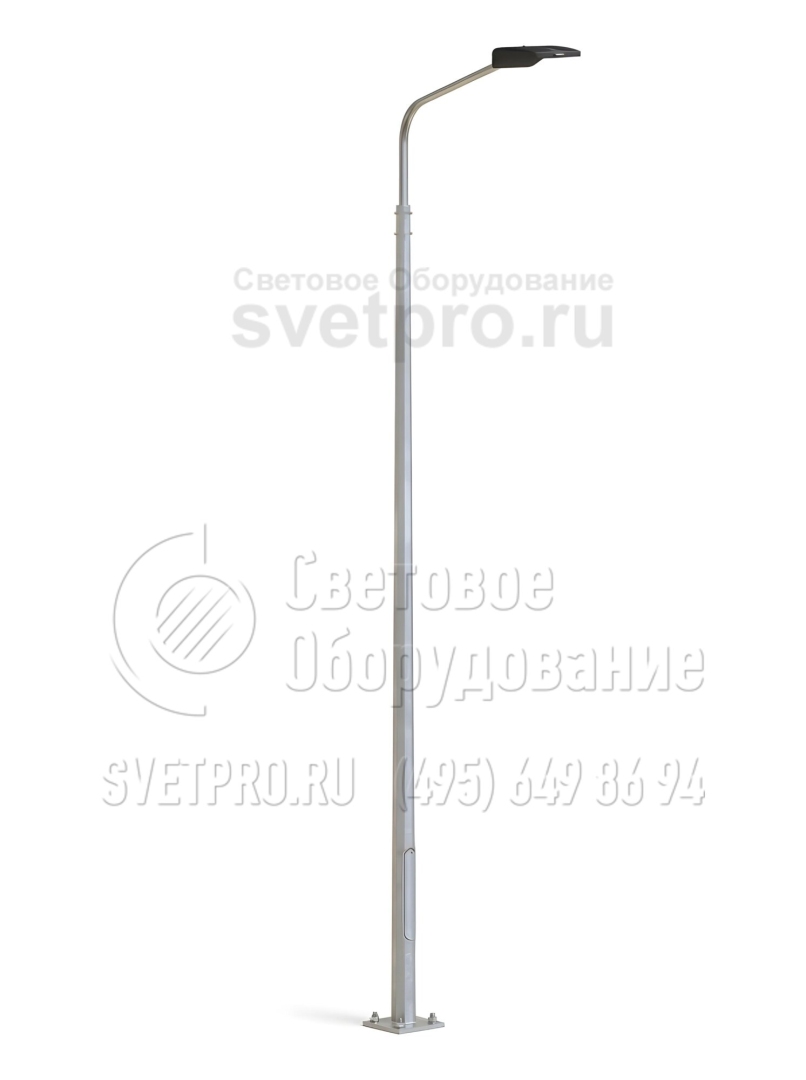

НФГ-3 Опора несиловая фланцевая граненая высота 3 метра
Цена*:
6 354
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НФГ-3 – граненая опорная конструкция высотой 3 м, использующаяся для монтажа венчающих, а также консольных фонарей малой мощности. Трехметровая высота столба обеспечивает достаточный уровень для организации качественного освещения небольшой территории, ограничивая доступность задействованной светотехники. Такие конструкции устанавливаются на площадках для игр, вдоль пешеходных зон, прочих территориях, обладающих площадями небольших размеров. Граненая поверхность, получаемая при производстве методом гибки, обеспечивает столбам требуемую устойчивость, позволяя размещать как фонари, так и дополнительное оборудование.
Опора производится из стального металлопроката с использованием пресса. После получения граненой поверхности свободные края изделия свариваются сдвоенным продольным швом. Металлическая поверхность столба обрабатывается горячим цинкованием, что обеспечивает изделию надежную защиту от ржавчины. По желанию заказчика возможна окраска конструкции порошковым красителем любого оттенка.
Установка опоры осуществляется на заранее смонтированную закладную деталь основания с использованием фланцевого соединения.

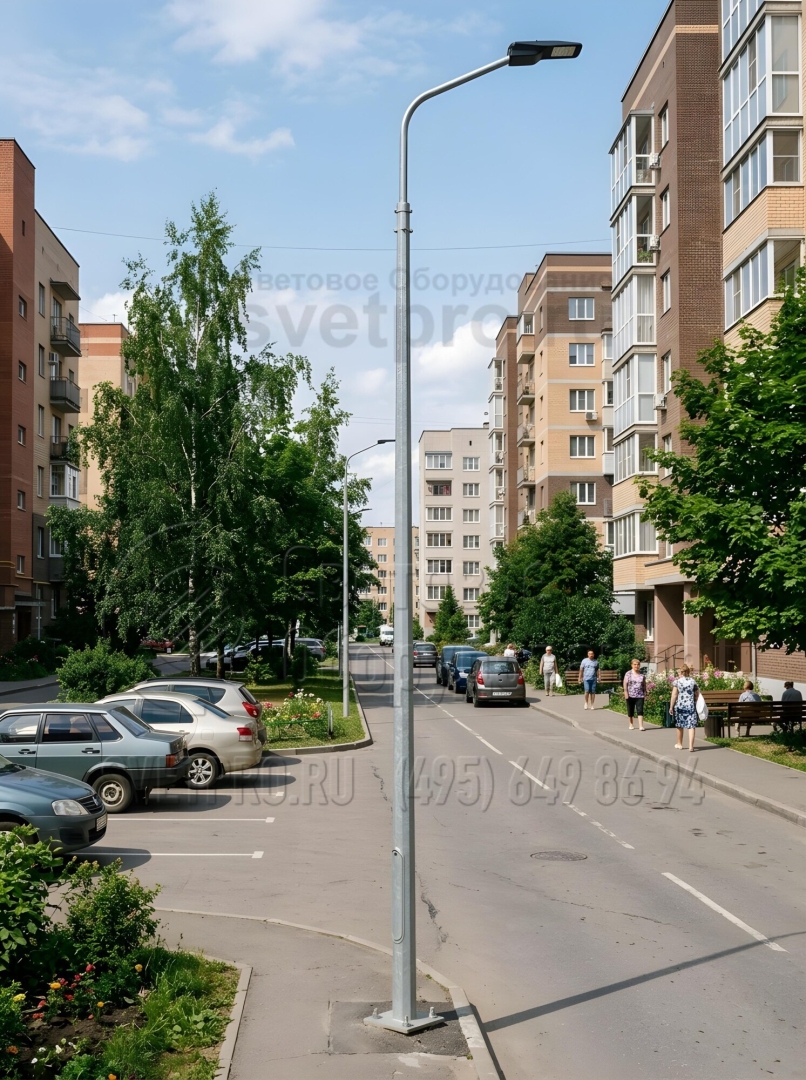

Фото с объектов

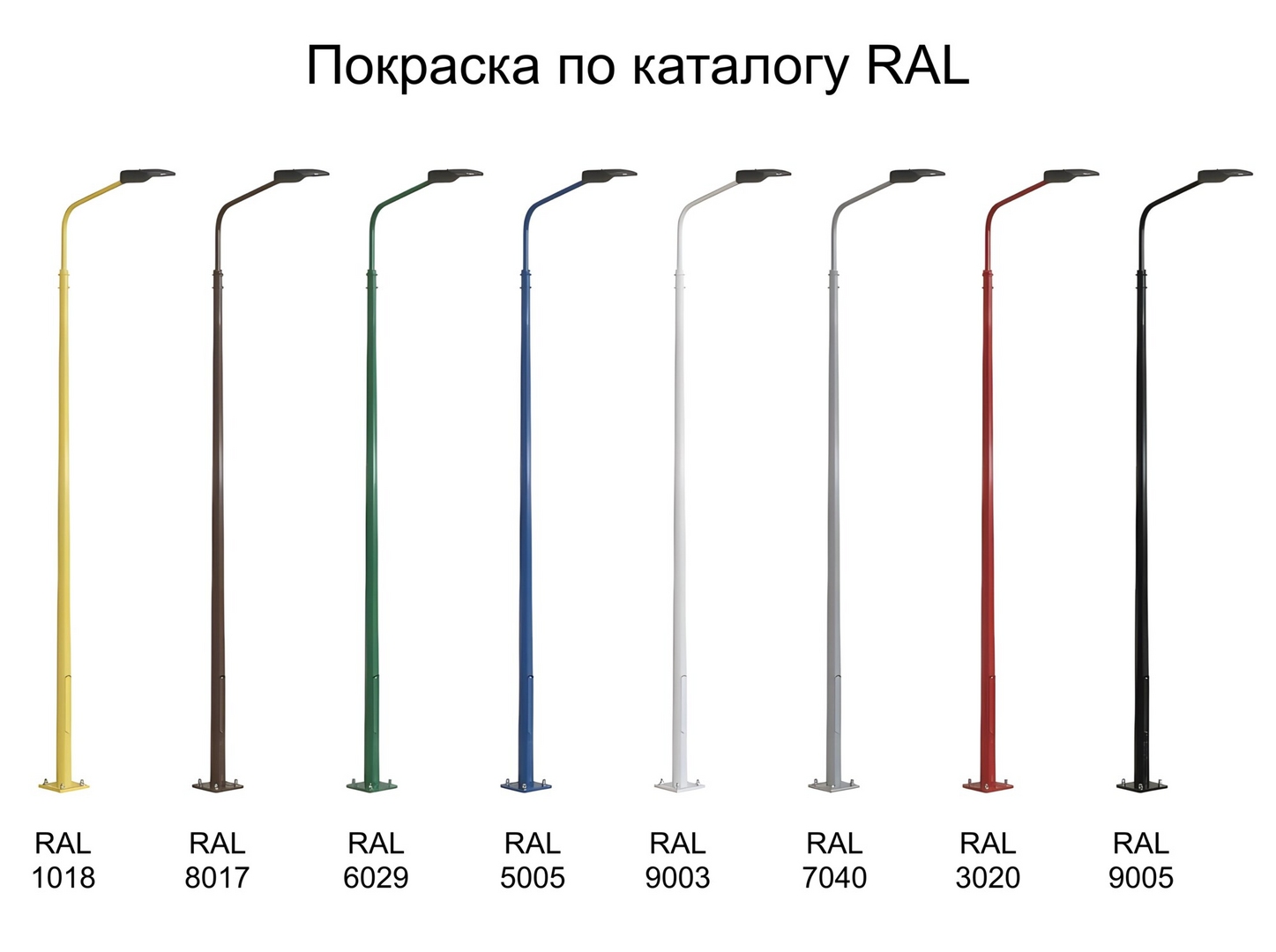

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НФГ-3 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 190 мм |
| Нижний диаметр: | 96 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 21,6 кг |
| Высота: | 3 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-3,0-02**-ц | 6 354 ₽ | ЗФ-16/4/К140-1,0-б | 21,6 | Ф1 | 3000 | 1000 | 96 | 60 | М16 | 190 | 140 | 450 | 70 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
как выбрать опору?

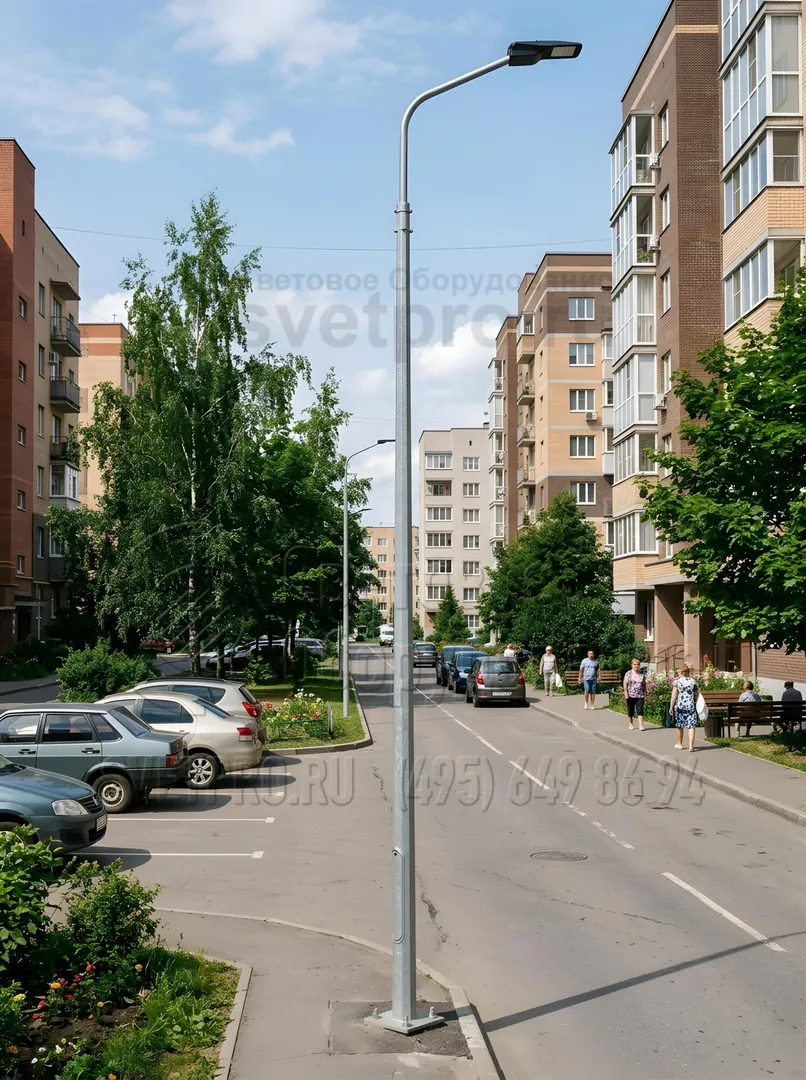

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -

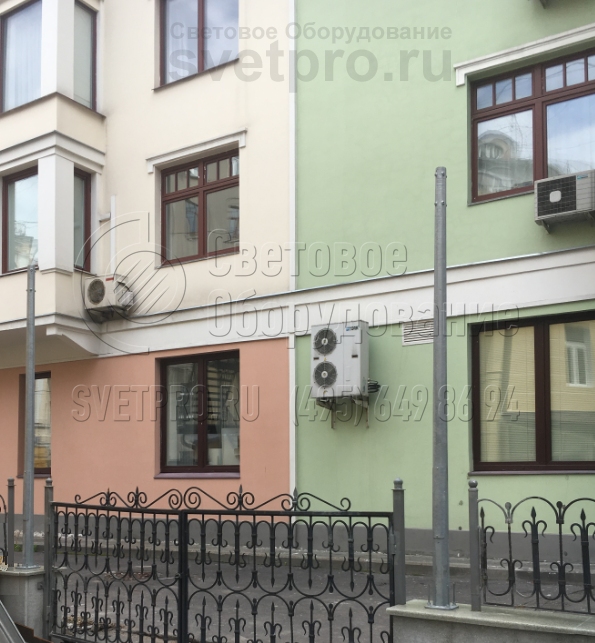

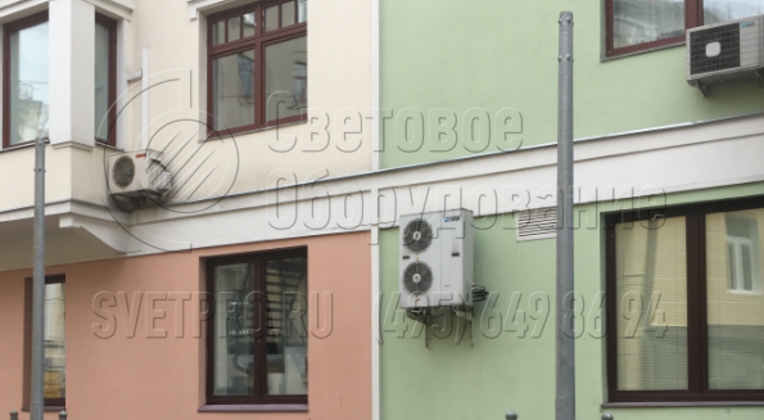

4. Граненая опора высотой 3 метра применяется для локального освещения. В варианте на фото она закреплена на элементе ограждения прогулочной зоны. Такой способ установки возможен только для фланцевых модификаций, так как прямостоечные ставятся в вырытый котлован и заливаются бетоном. -

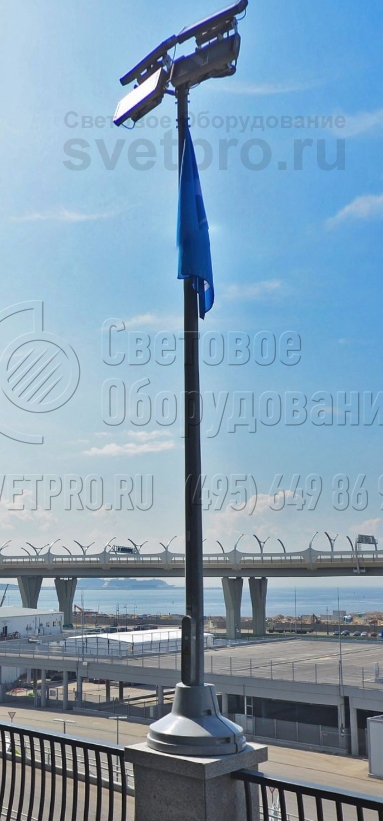

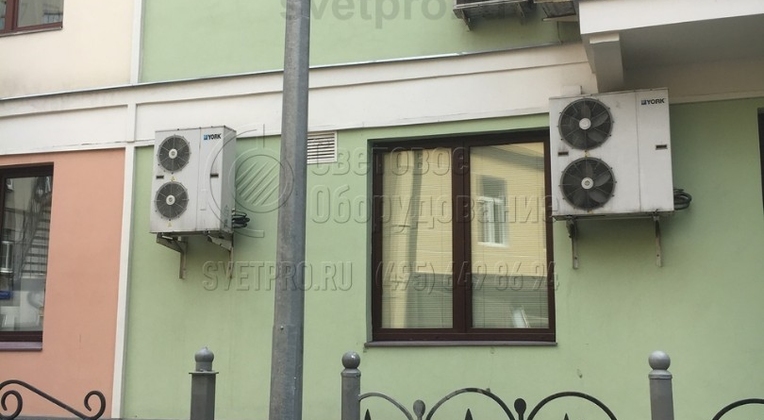

5. На фото представлен еще один вариант установки ствола на парапете. Для монтажа необходимо заранее установить закладные элементы, после чего прикрутить к ним наземную часть. Приобретать закладную деталь фундамента в этом случае не нужно. Крепежный узел остается разъемным. -

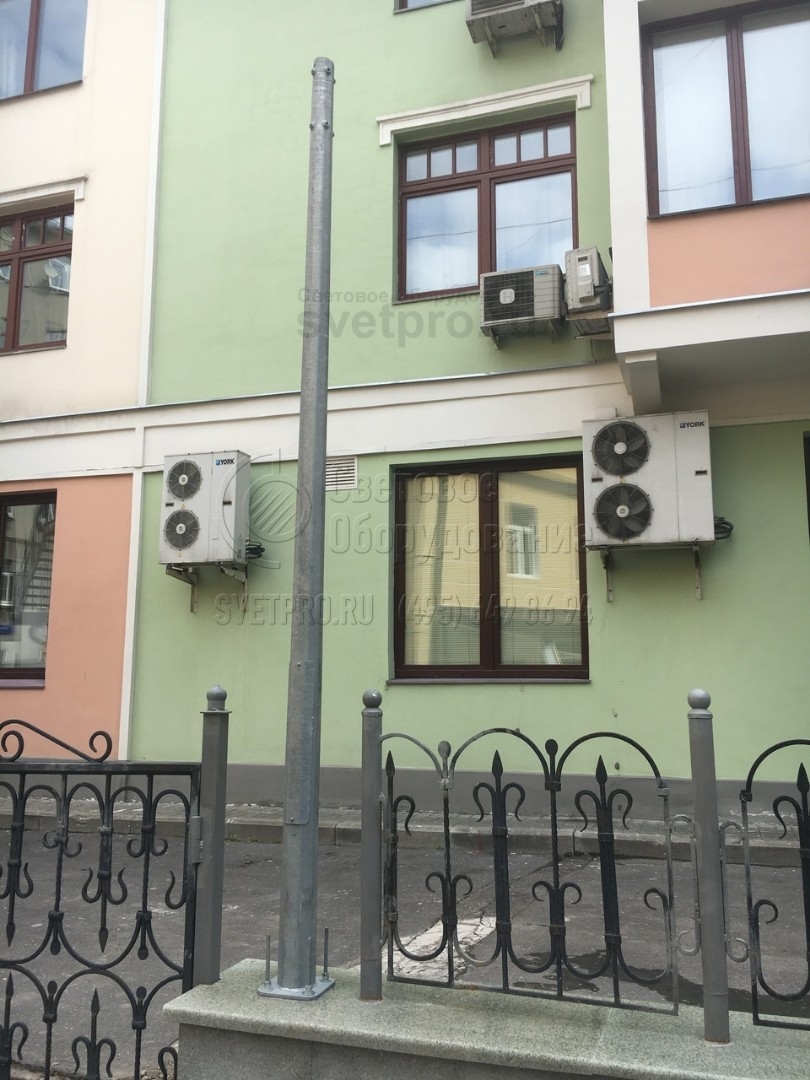

6. На фото изображен ствол граненой опоры. Верхняя часть конструкции выполнена в виде универсального оголовка. В нее можно будет вставить хвостовую часть кронштейна, на который затем крепятся светильники. Вся проводка проложена внутри ствола, поэтому защищена от вандальных действий. -

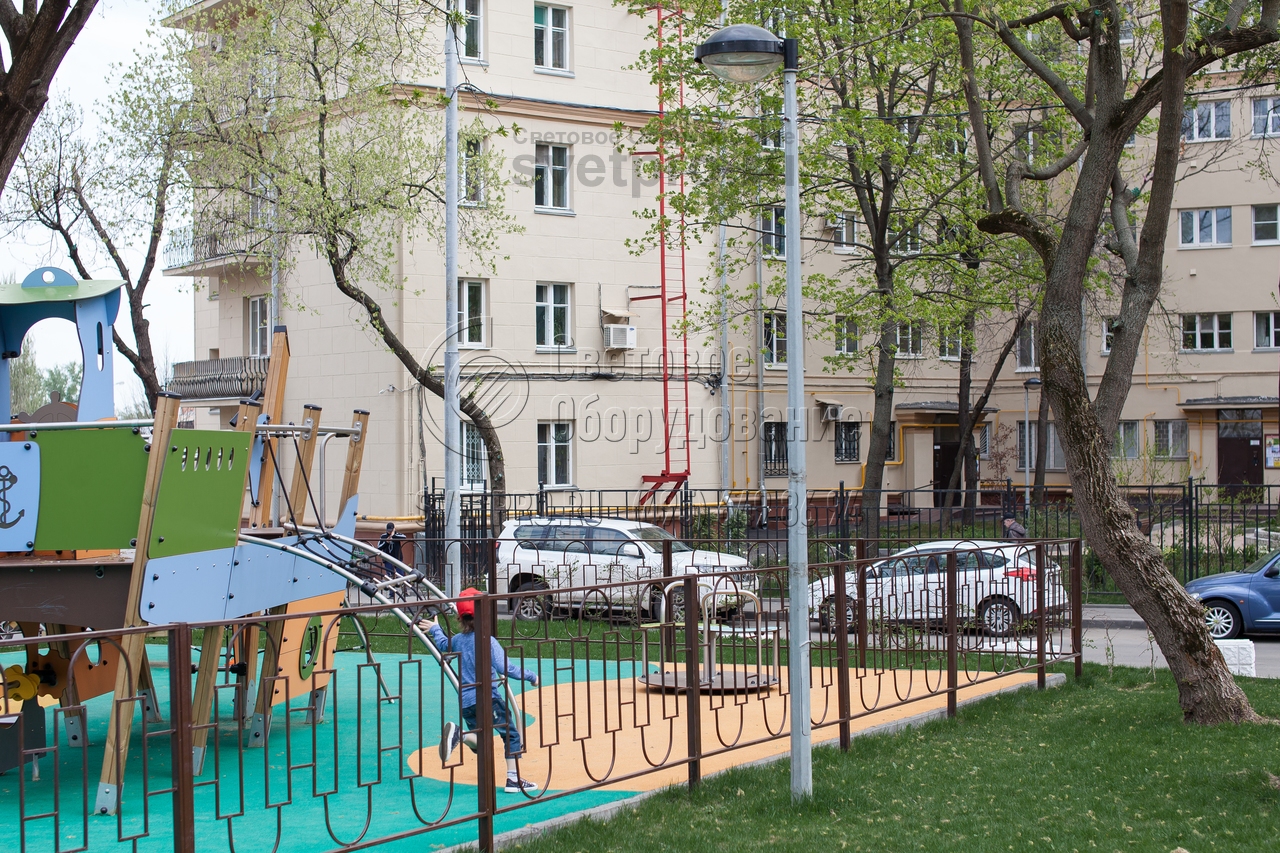

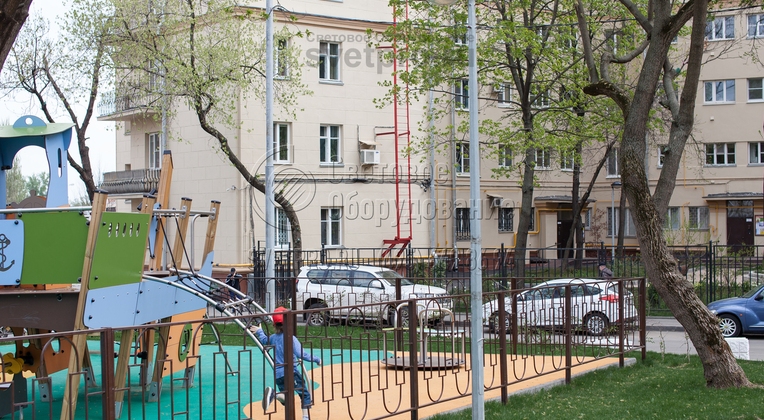

7. Опора освещения высотой 3 метра может использоваться для установки светильника без кронштейна. В этом случае световое пятно будет располагаться вплотную к стволу. Такой вариант применяется для местного освещения в условиях ограниченного пространства. Например, детских площадок. -

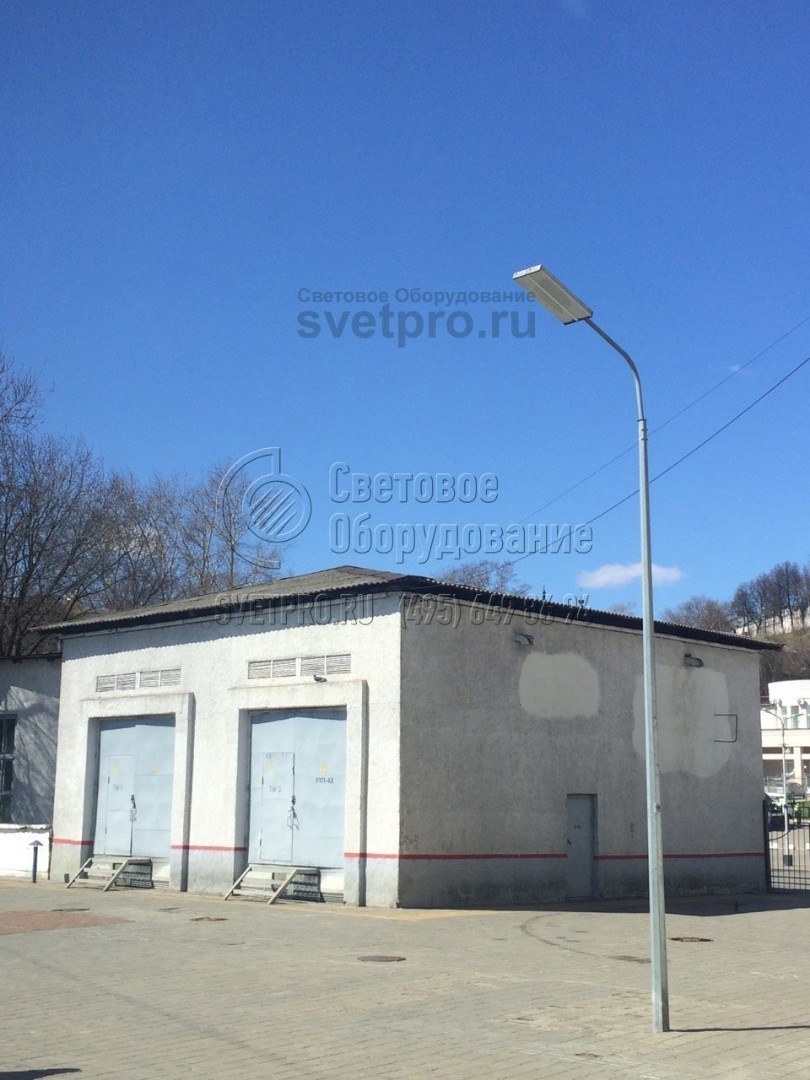

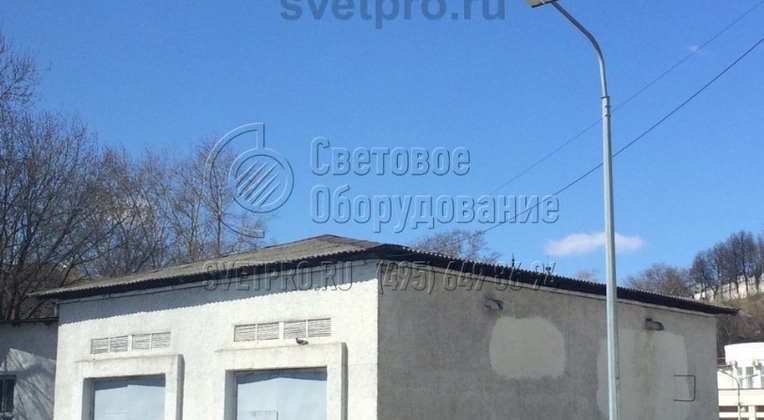

8. На фото представлен вариант граненой опоры с прямостоечной установкой. При использовании фланцевых инженерных конструкций ствол крепится на подпятник квадратной формы с болтами. Он не позволяет укладывать тротуарную плитку вплотную к опоре, как это изображено на фотографии.
