НФГ-4 Опора несиловая фланцевая граненая высота 4 метра
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФГ-4 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 190 мм |
| Нижний диаметр: | 108 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 29,4 кг |
| Высота: | 4 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

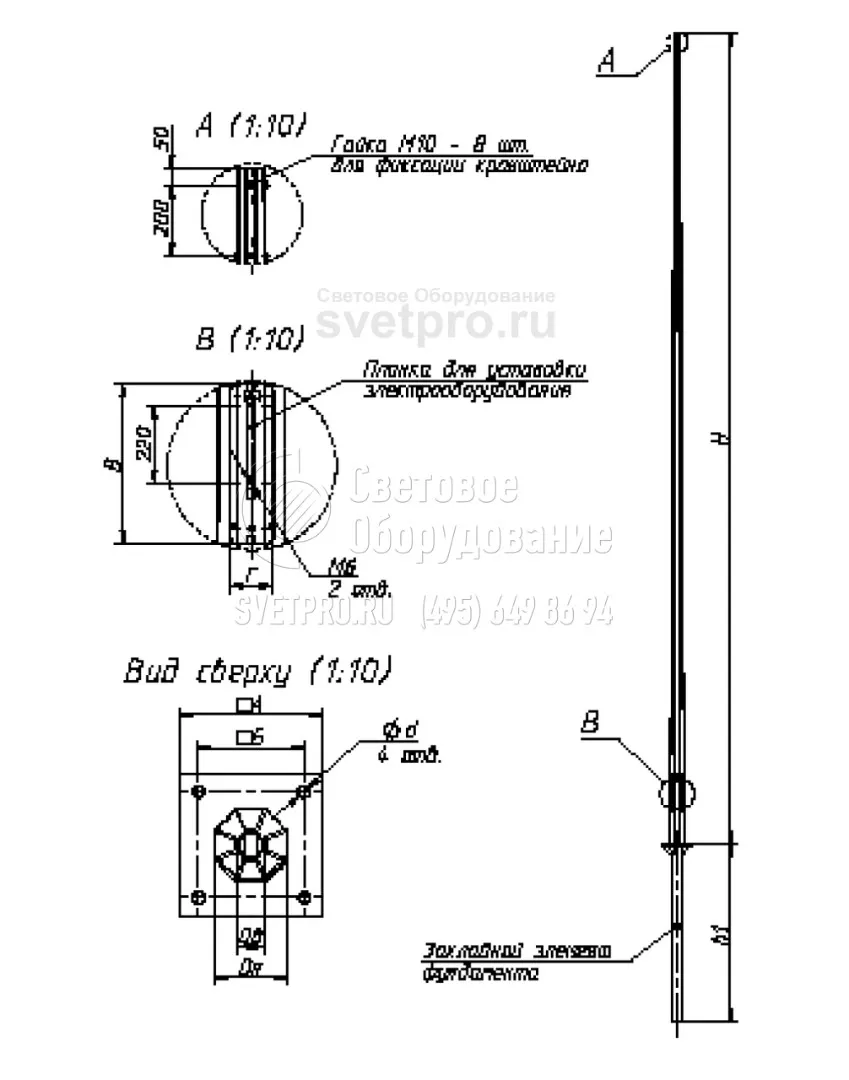

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-4,0-02**-ц | ЗФ-16/4/К140-1,0-б | 29,4 | Ф1 | 4000 | 1000 | 108 | 60 | М16 | 190 | 140 | 450 | 70 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

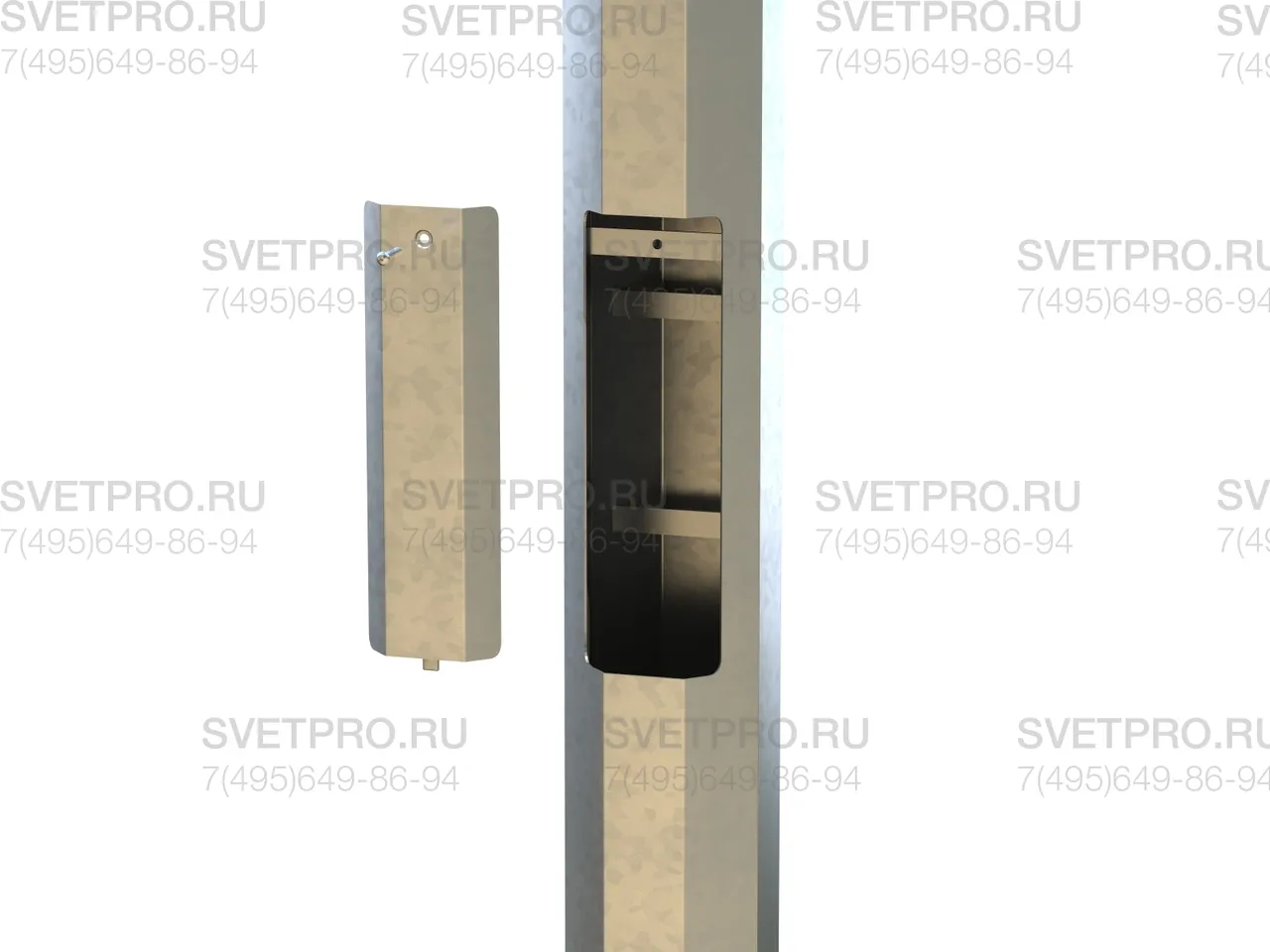

В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
ОПИСАНИЕ

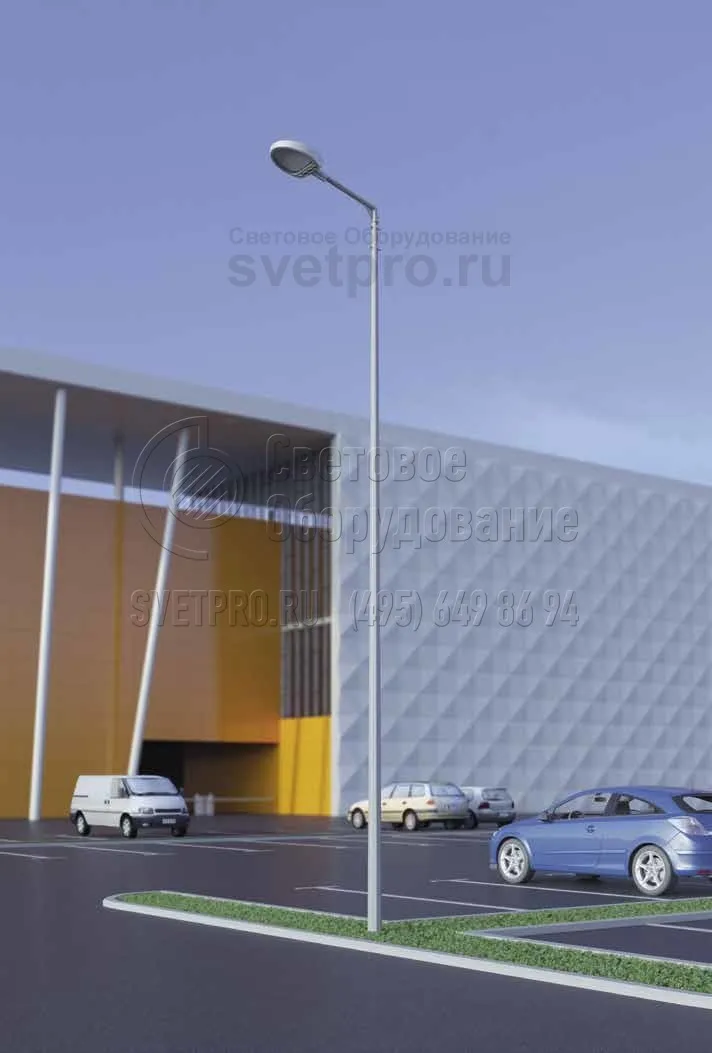

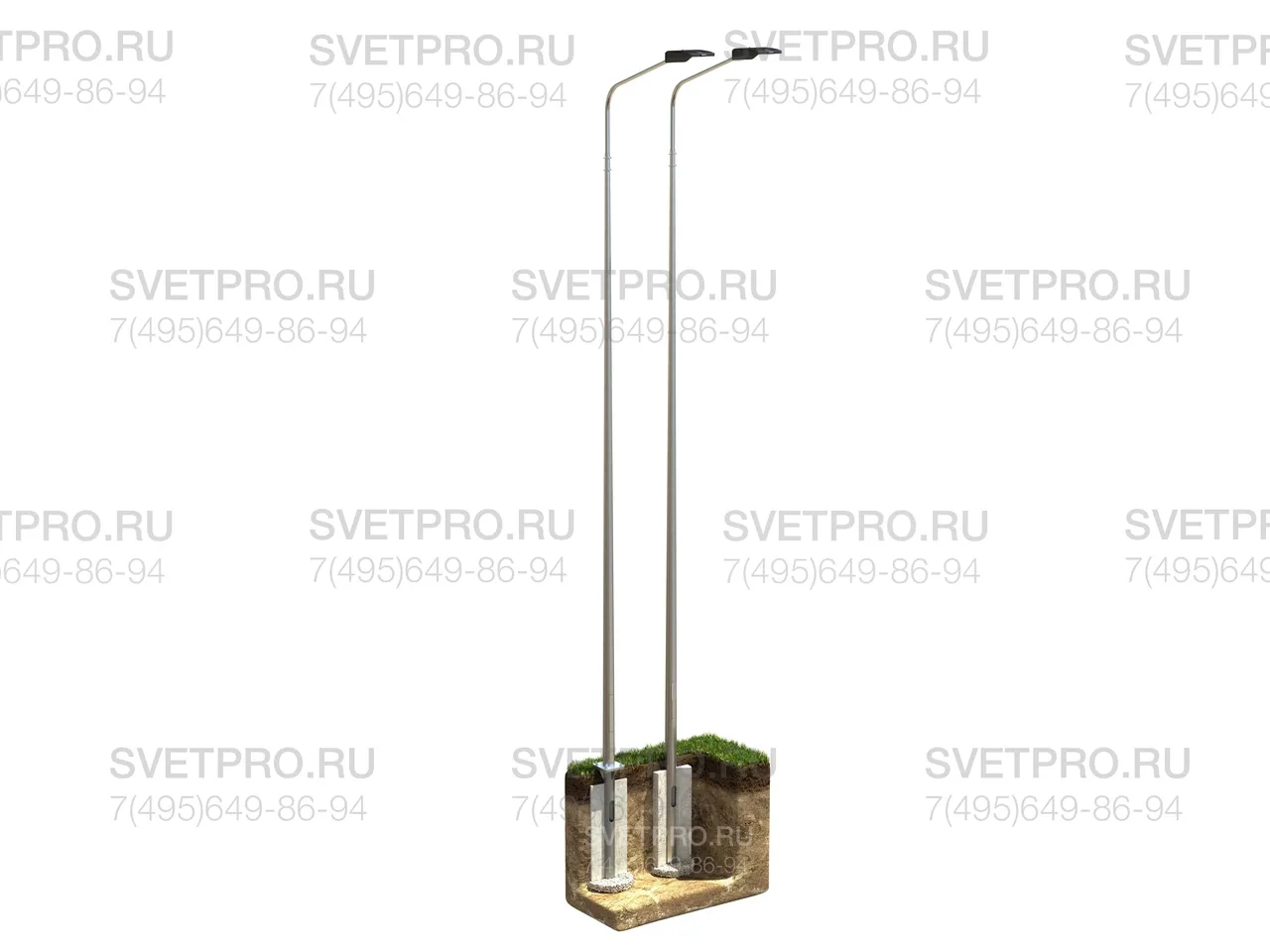

НФГ-4 входит в группу несиловых граненых конструкций фланцевого типа, используемых для организации наружной подсветки городских объектов и небольших открытых площадок, парковых зон, придомовых территорий, местности у входа в административные и общественные здания. Конструкция опоры, ее характеристики и высота, равная 4 метра, позволяют размещать на ней не только осветительные приборы, но при необходимости и ряд другого оборудования.
Для получения граненой поверхности столба листовую сталь сгибают специальным прессом, после чего края изделия свариваются двойным швом. Защита конструкции от внешних факторов и ржавчины обеспечивается с помощью обработки поверхности горячим цинкованием. Для улучшения декоративных свойств опора может окрашиваться в любой цвет по каталогу RAL.

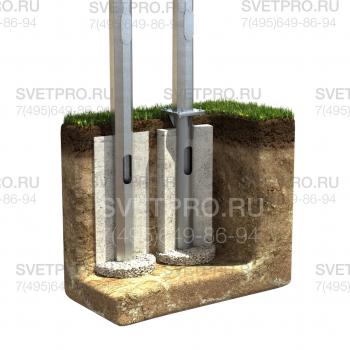

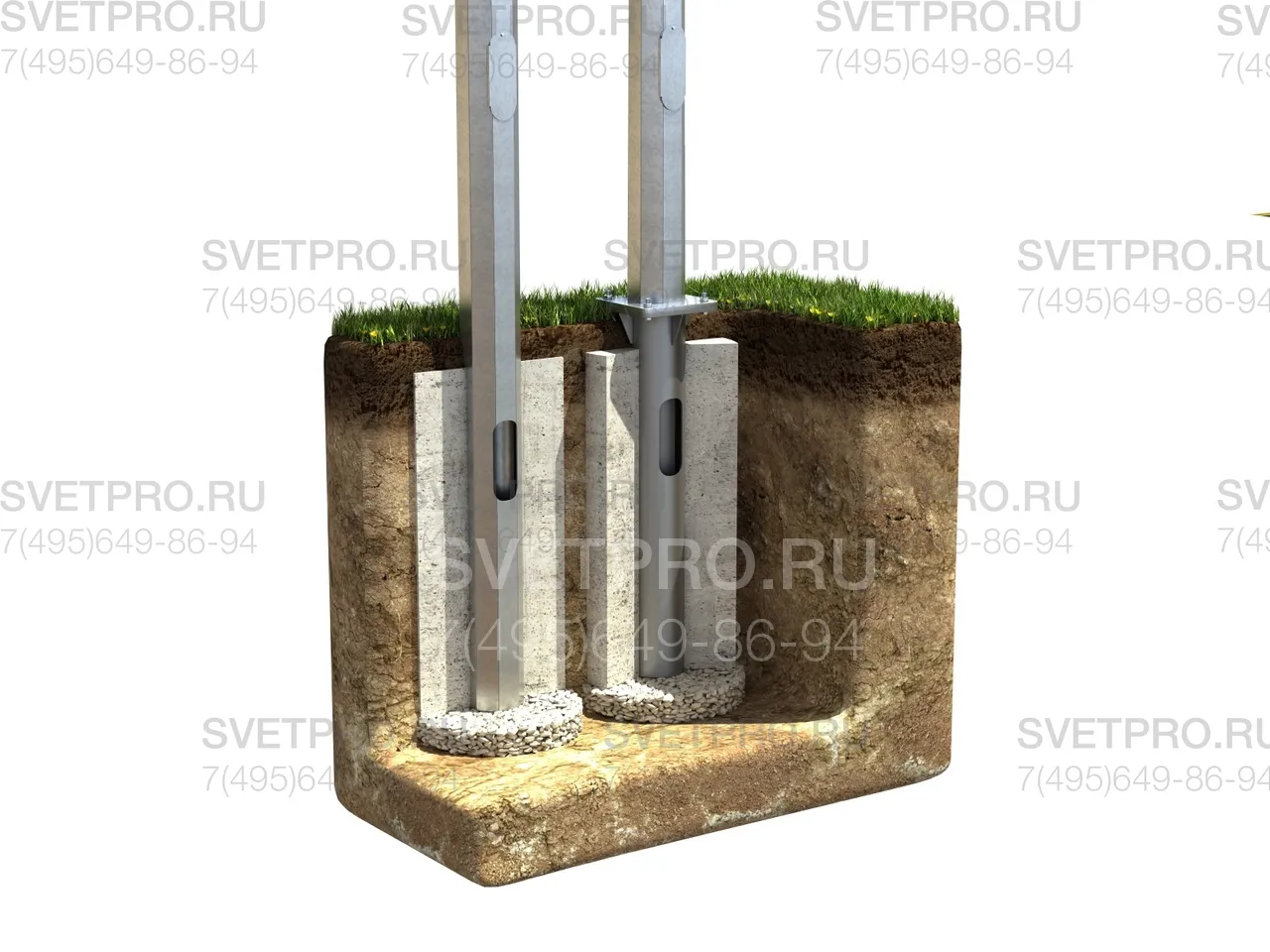

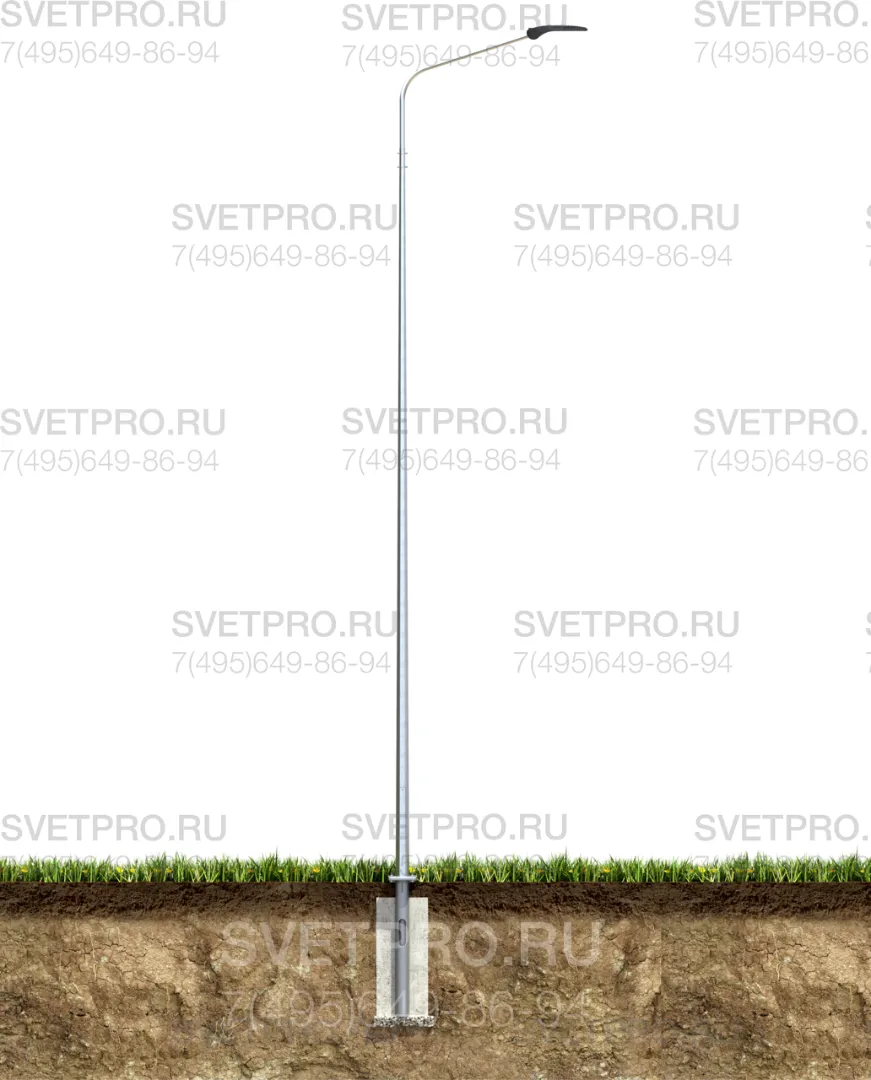

В нижней части столба имеется фланец, предназначенный для соединения с закладной деталью основания при установке. Завершается монтаж выравниванием конструкции с последующим бетонированием площадки под установленным оборудованием.
Фото с объектов
Фотогалерея
-

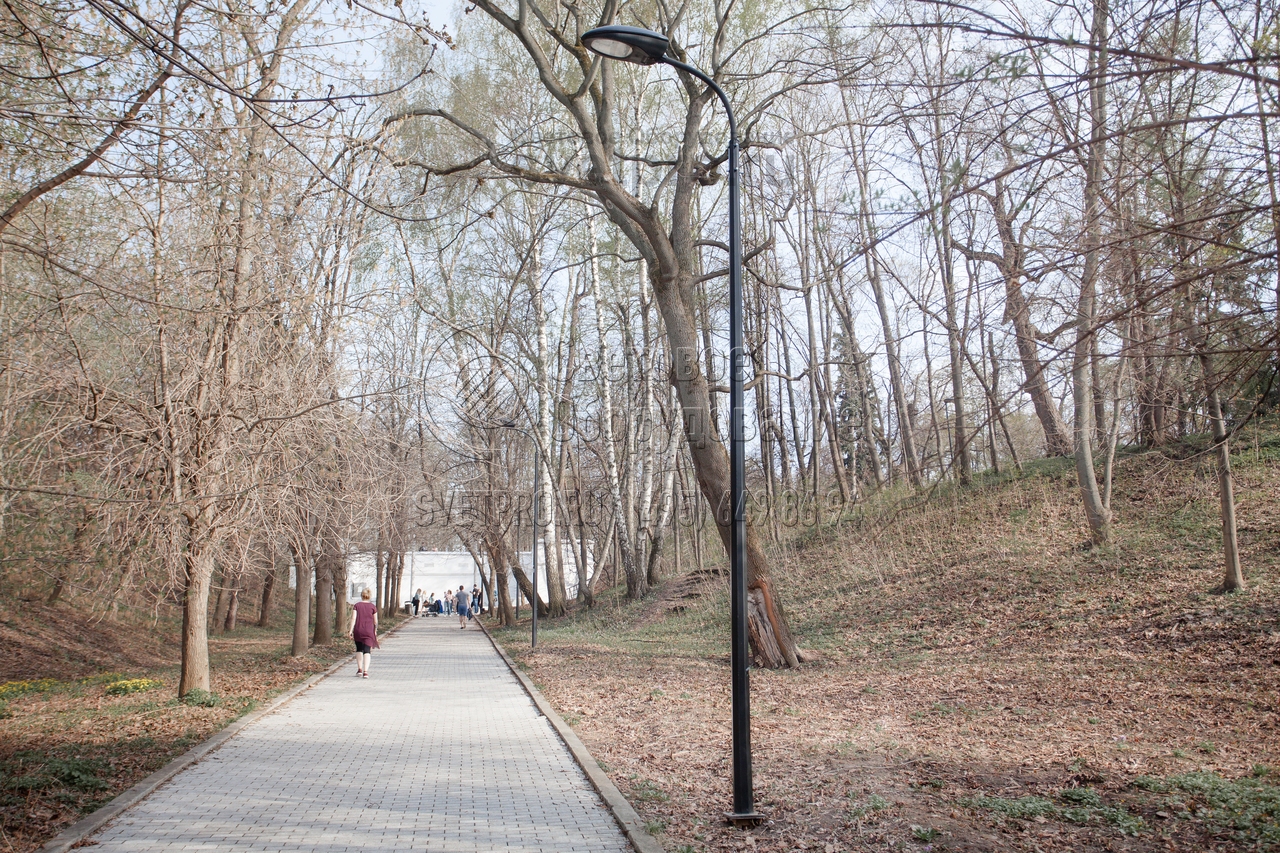

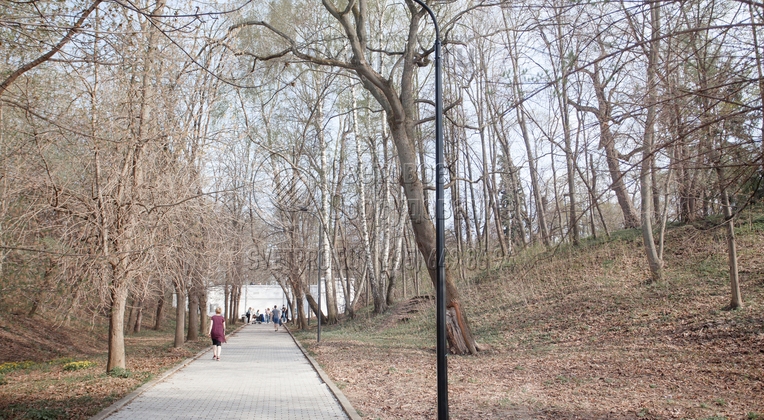

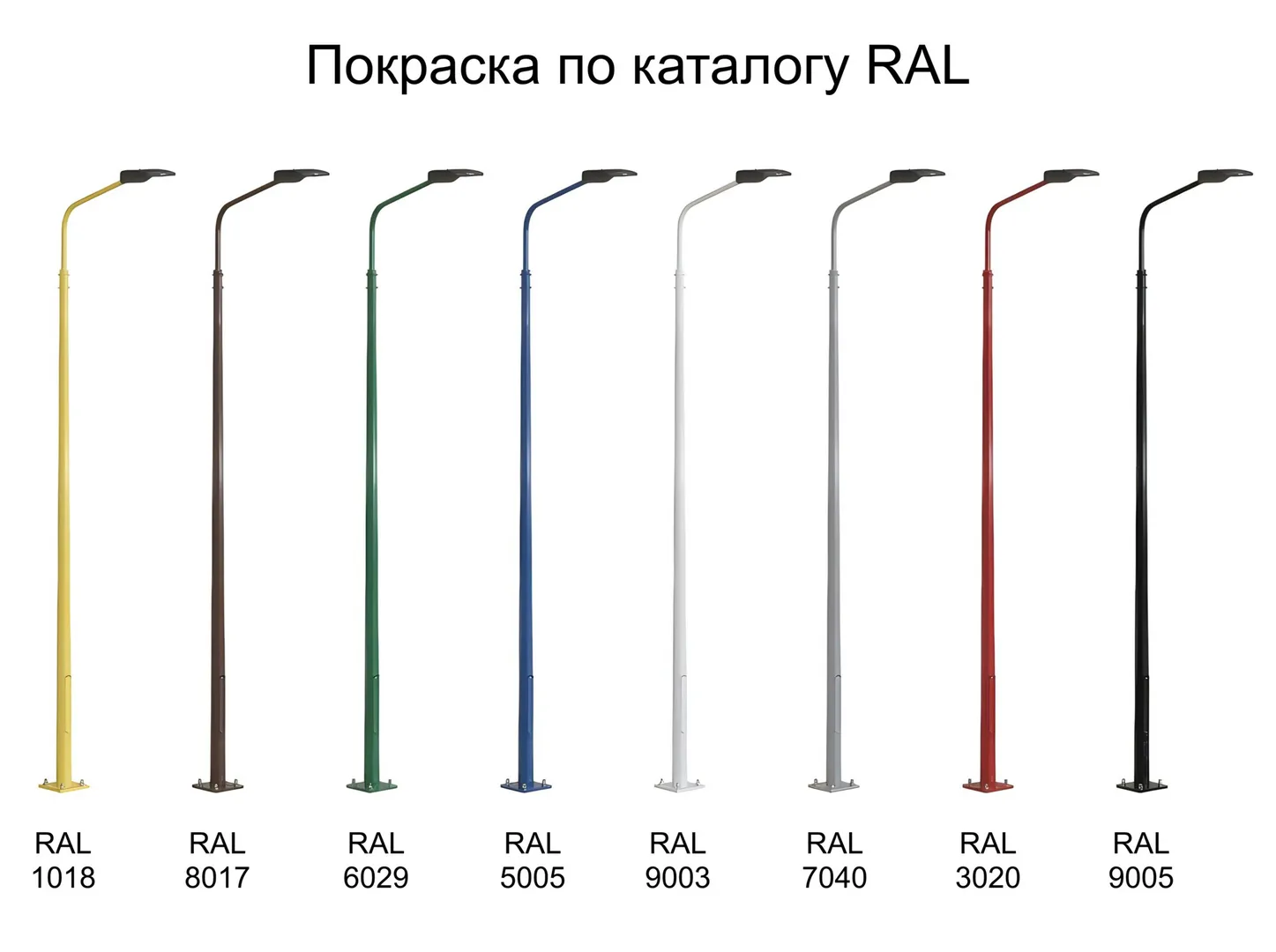

1. В стандартном варианте граненая опора цинкуется и не окрашивается. Слой цинка после высыхания приобретает серебристый оттенок, поэтому конструкция не нуждается в дополнительном декоративном оформлении. Однако по отдельному заказу ствол можно покрасить в любой цвет из палитры RAL.
-

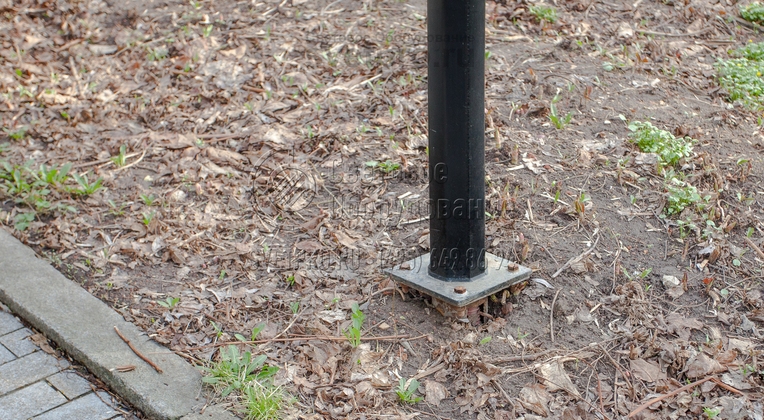

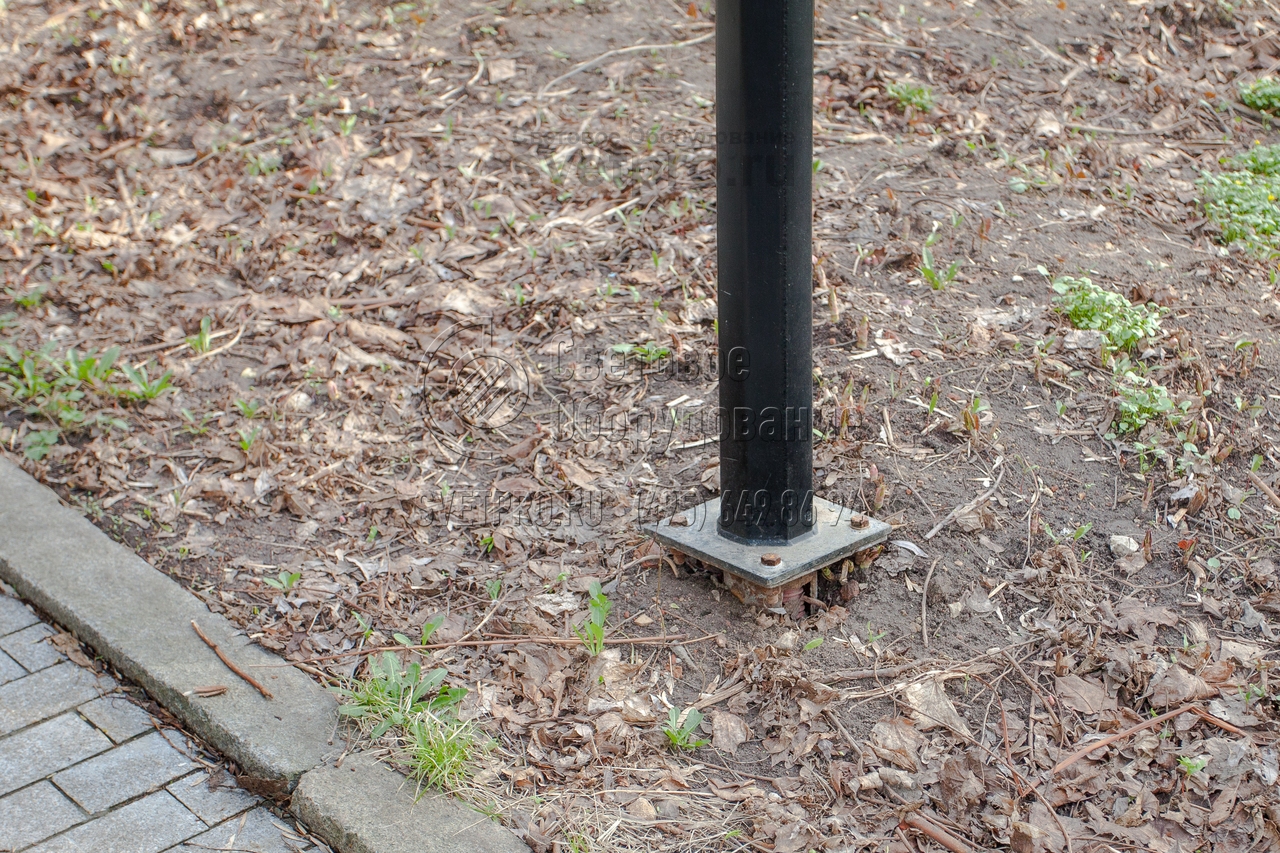

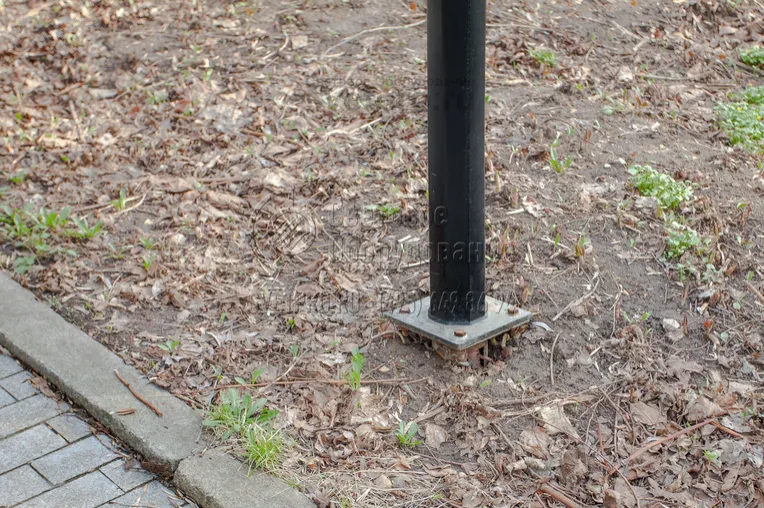

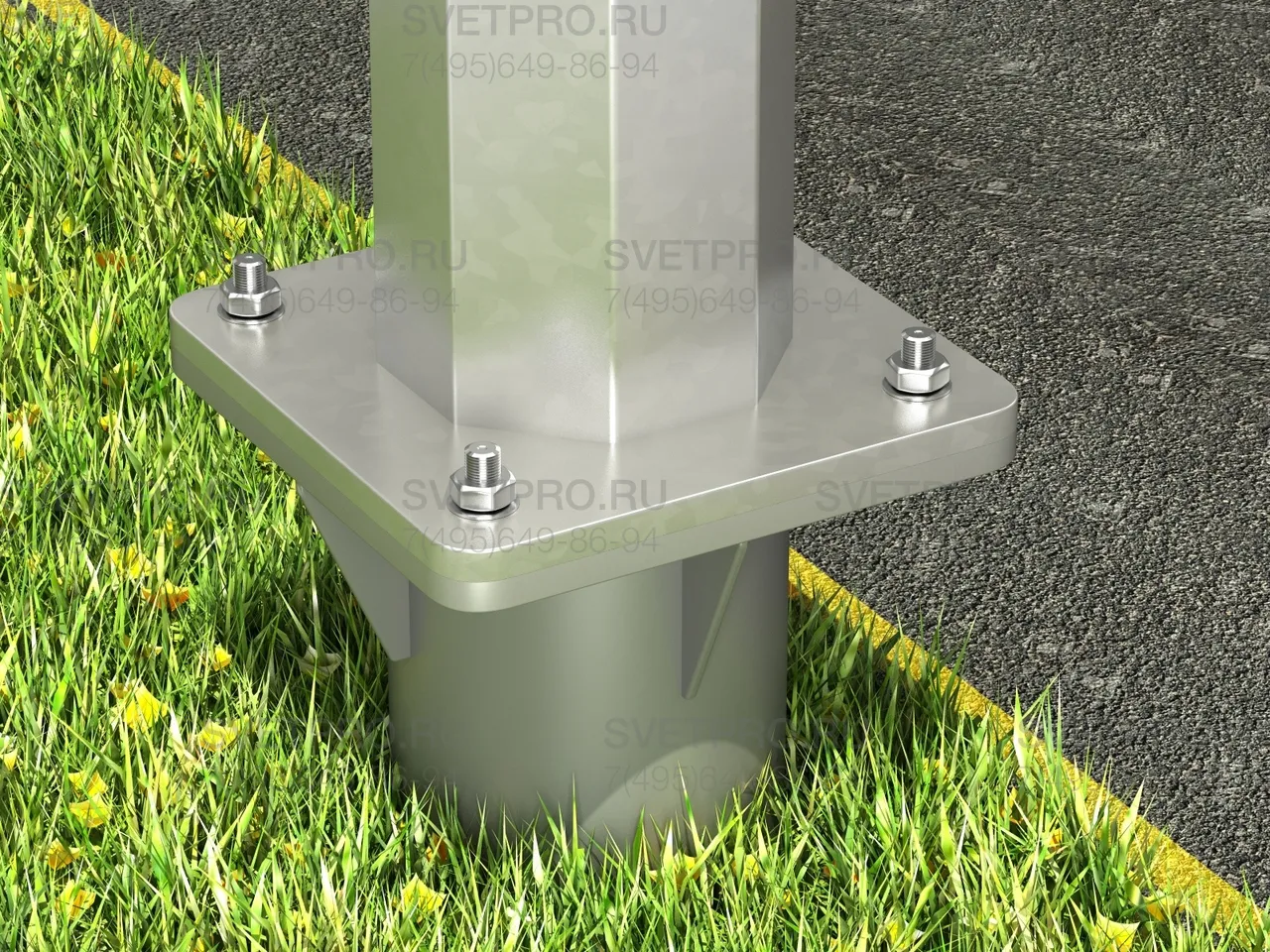

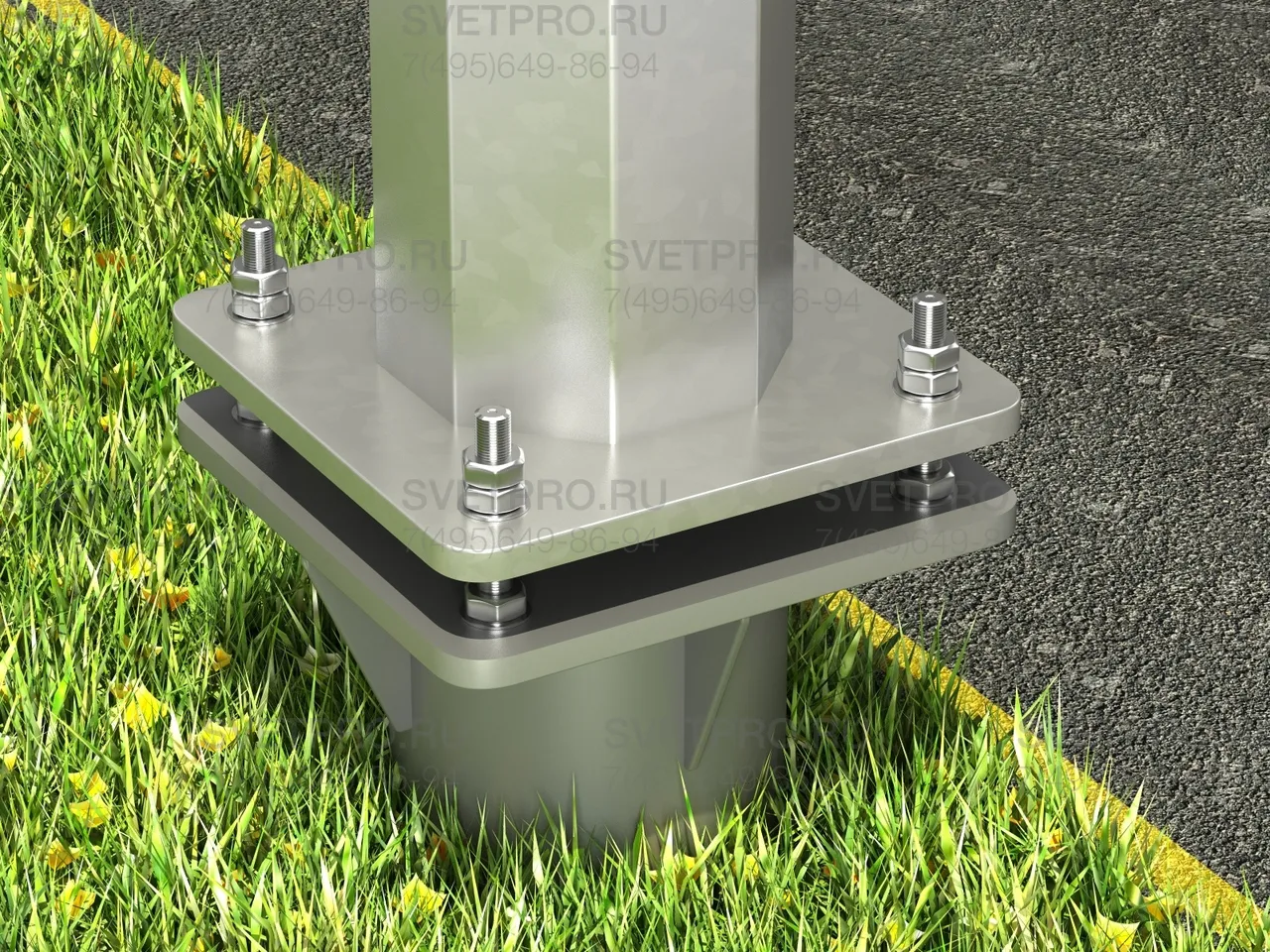

2. На фото изображен монтажный узел опоры. Для крепления используется квадратная пластина с отверстиями по краям. С ее помощью ствол прикручивается к заранее забетонированной закладной детали. При необходимости всю наземную часть можно заменить без повреждения ствола и фундамента. -

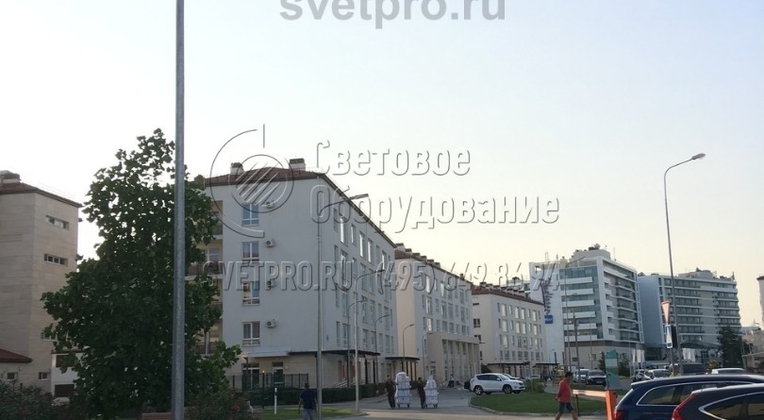

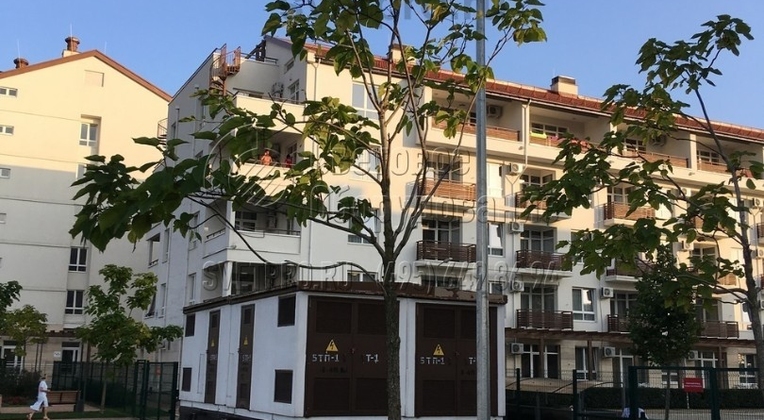

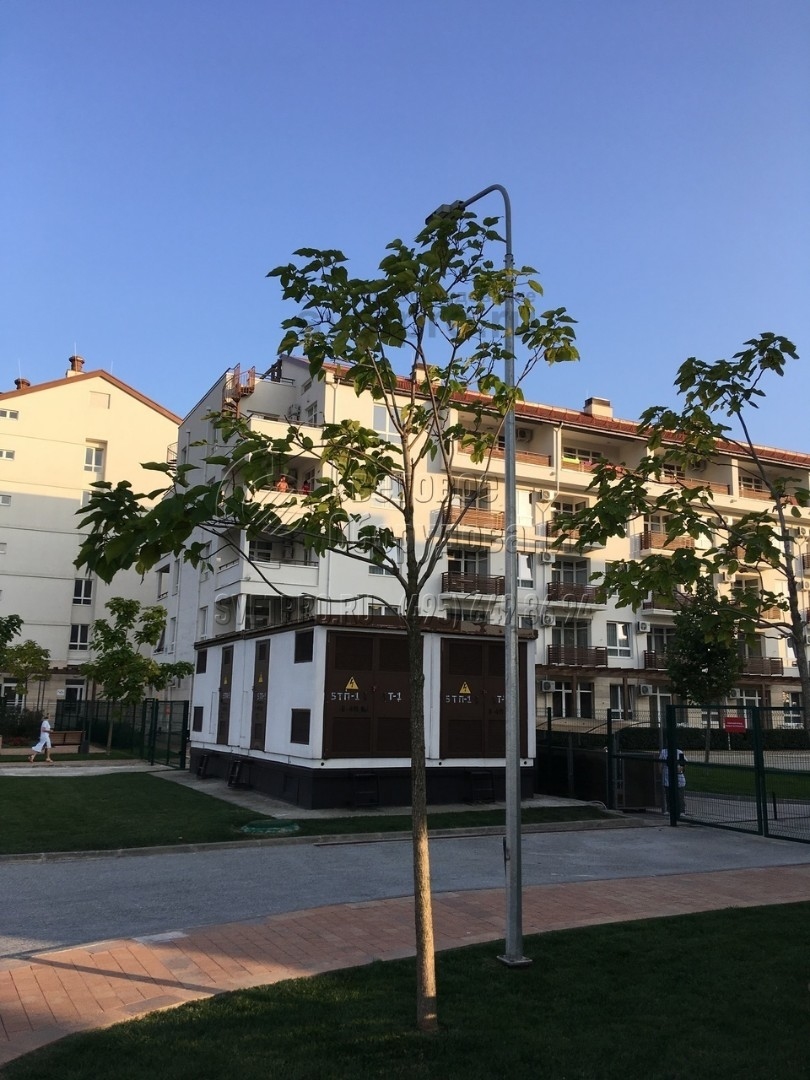

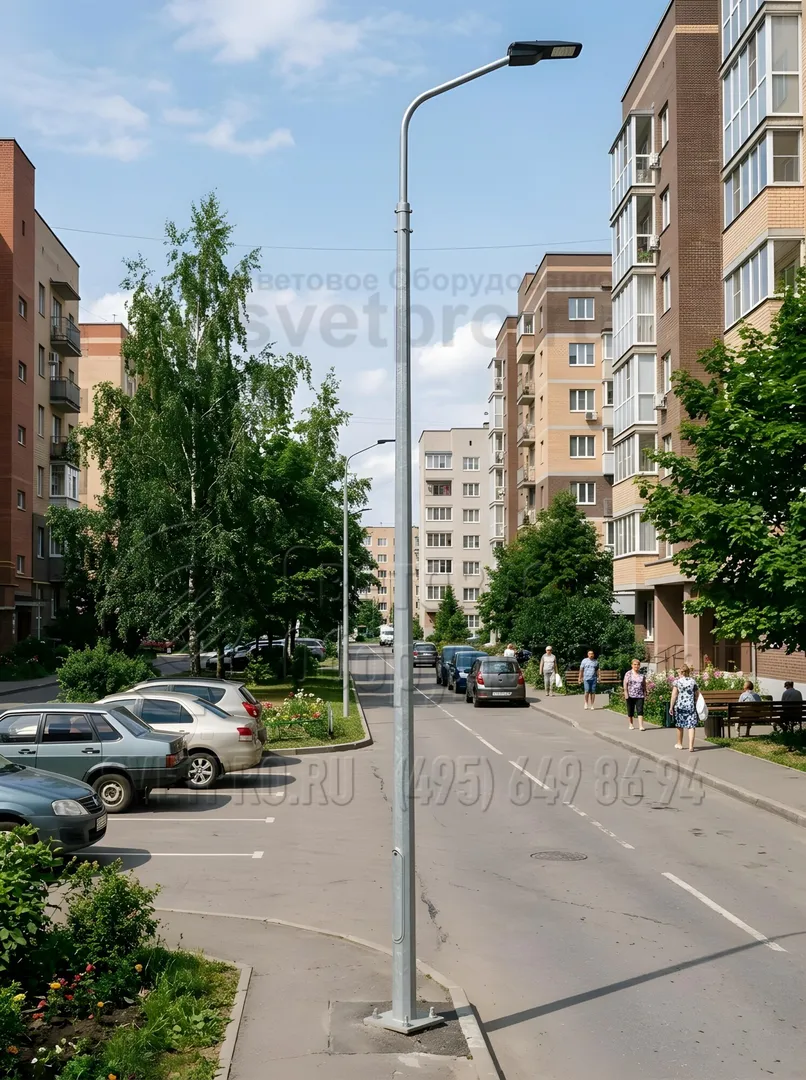

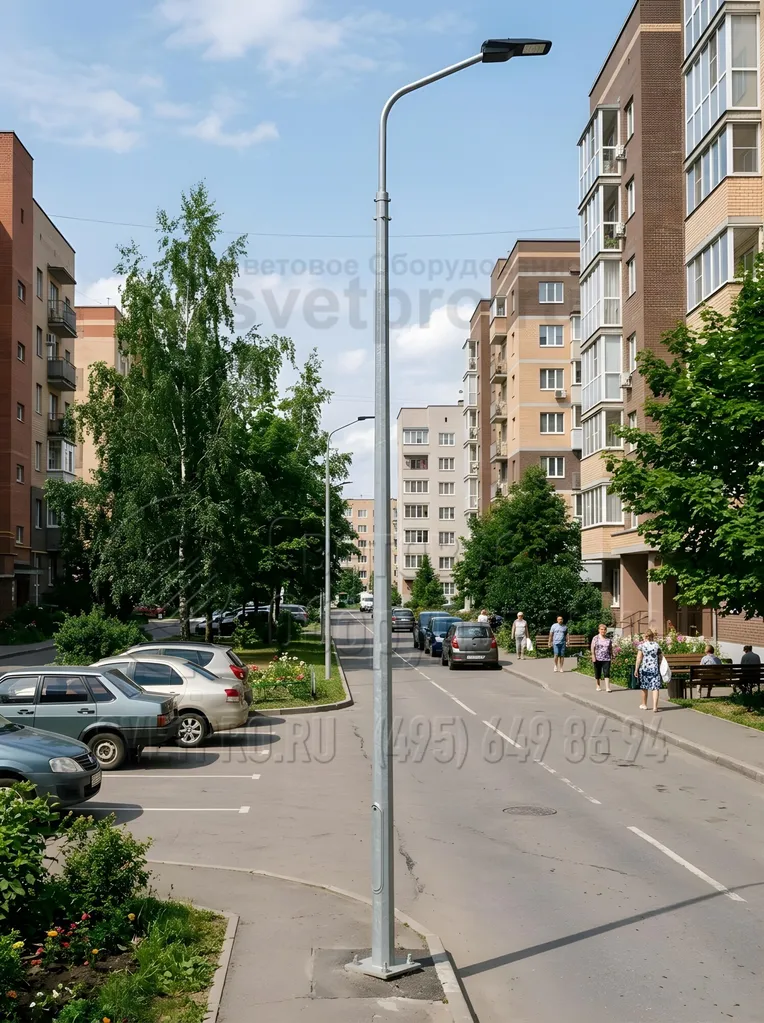

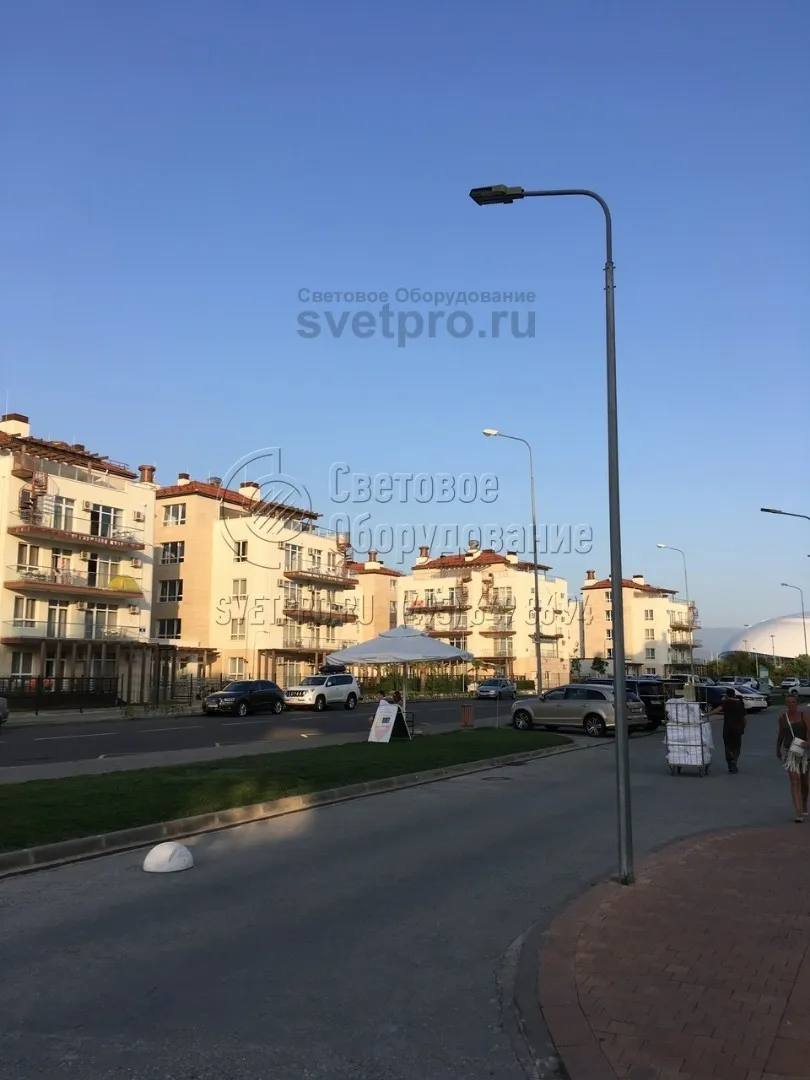

3. На фото изображена опора, установленная на территории жилого комплекса. Обратите внимание, что между осветительными конструкциями отсутствуют провода. Силовые линии прокладываются под землей, поэтому надежно защищены от обрывов и не портят внешний вид места проживания людей. -

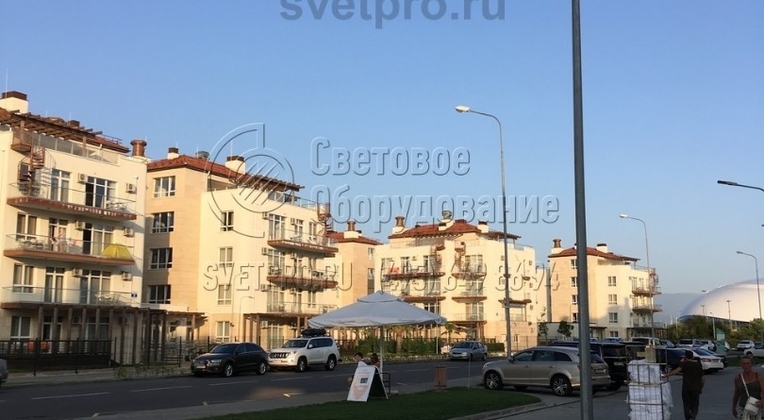

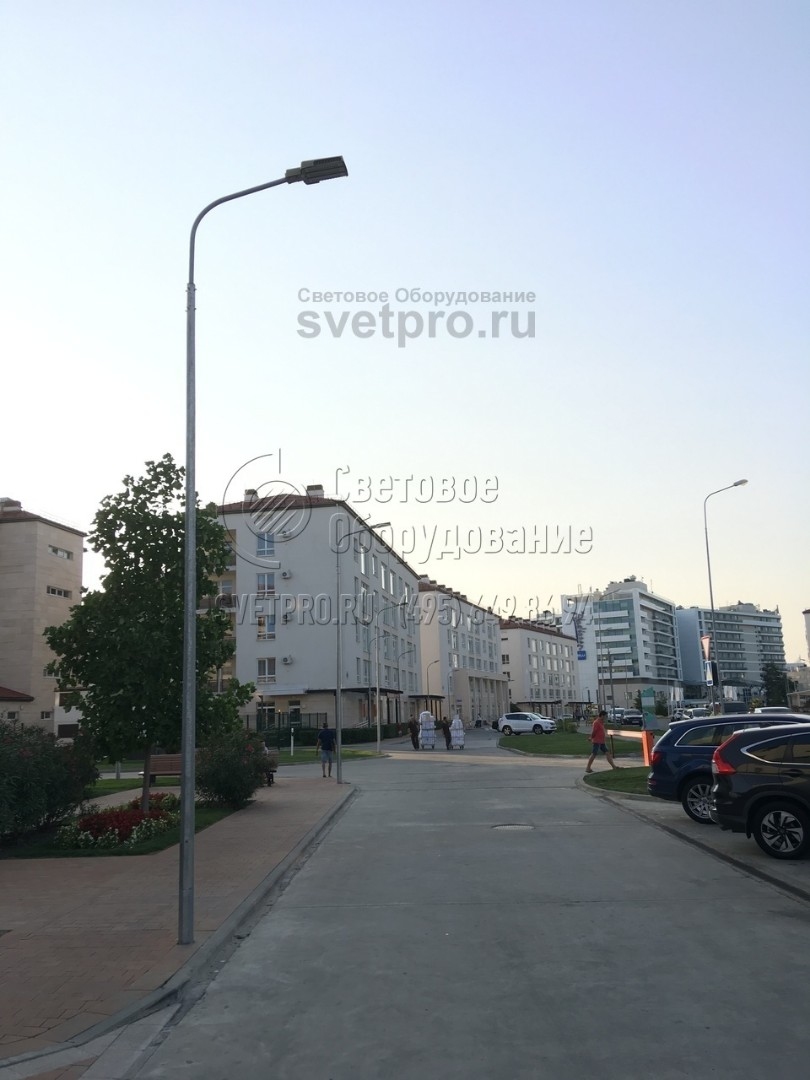

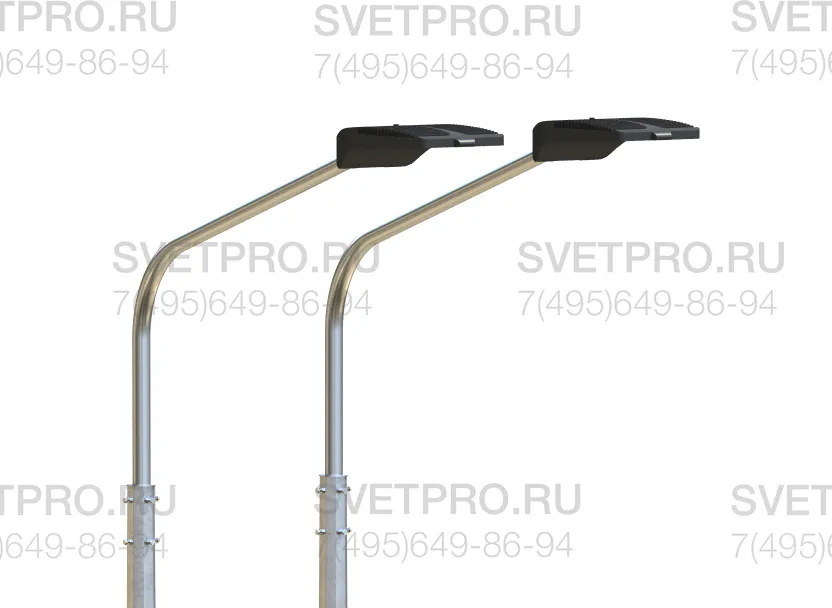

4. Изображенная на фото опора освещения состоит из двух основных элементов — ствола и кронштейна, закрепленного на оголовке. В этом варианте использован радиусный кронштейн под консольный светодиодный светильник. Вся провода установлена внутри и не портит внешний вид конструкции. -

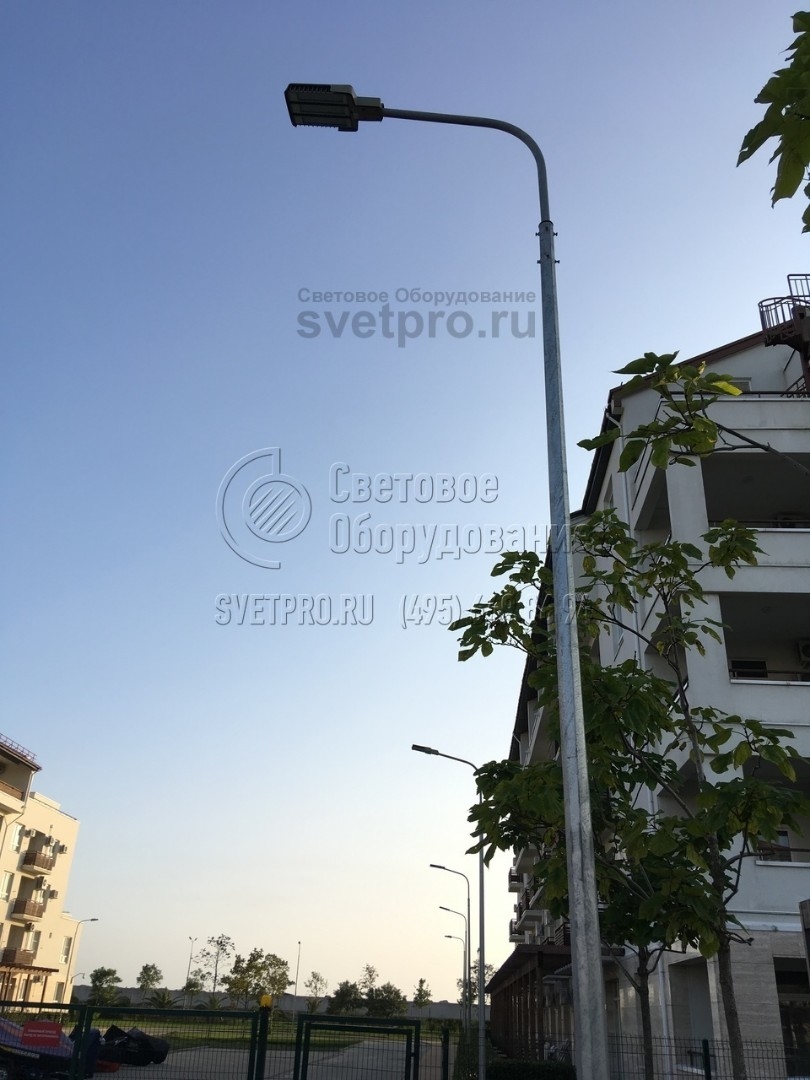

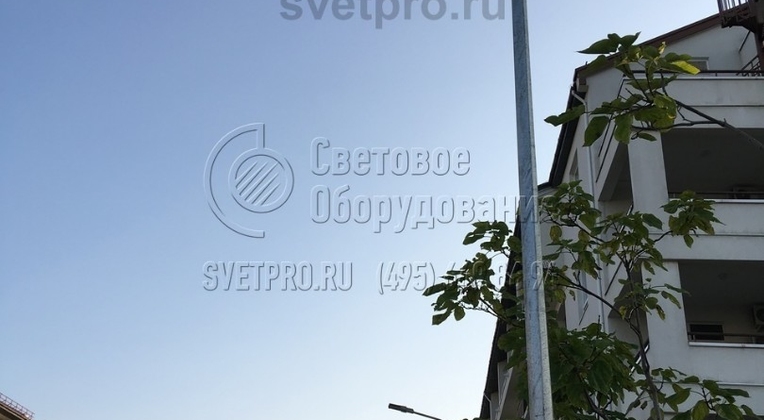

5. Несмотря на утилитарный внешний вид граненая опора органично сочетается с другими элементами оформления открытых пространств и растительностью. Для придания конструкции уникального внешнего вида можно использовать декоративные кронштейны и окрасить опору в любой цвет. -

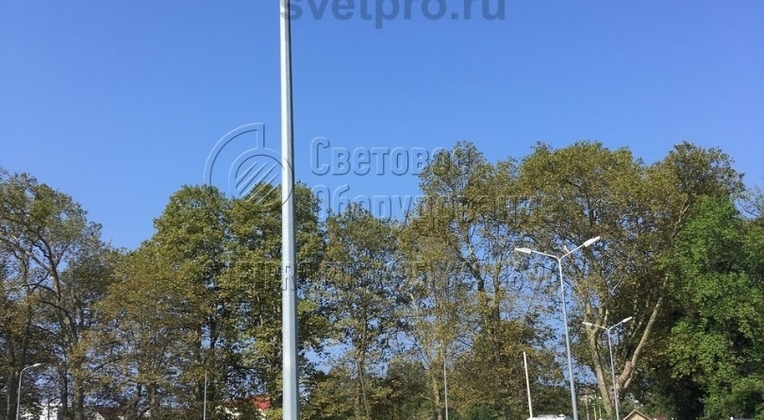

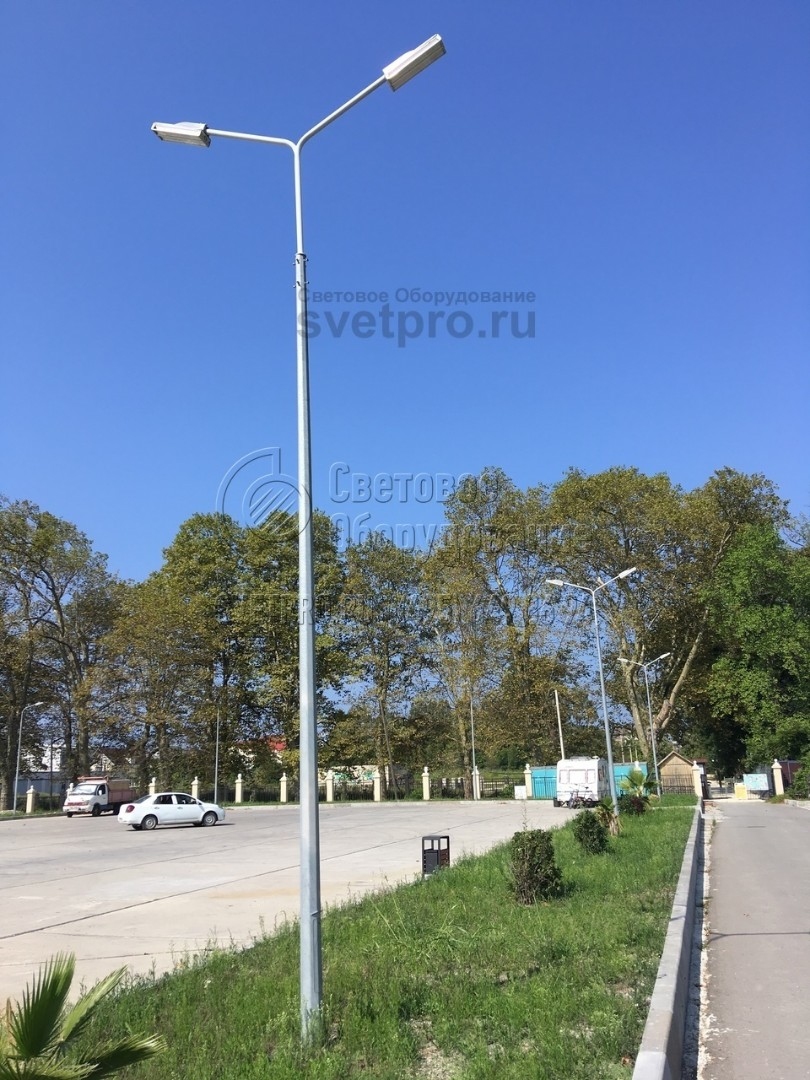

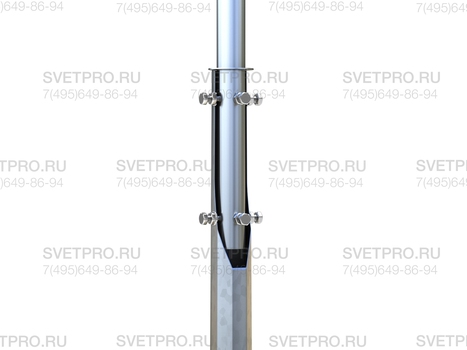

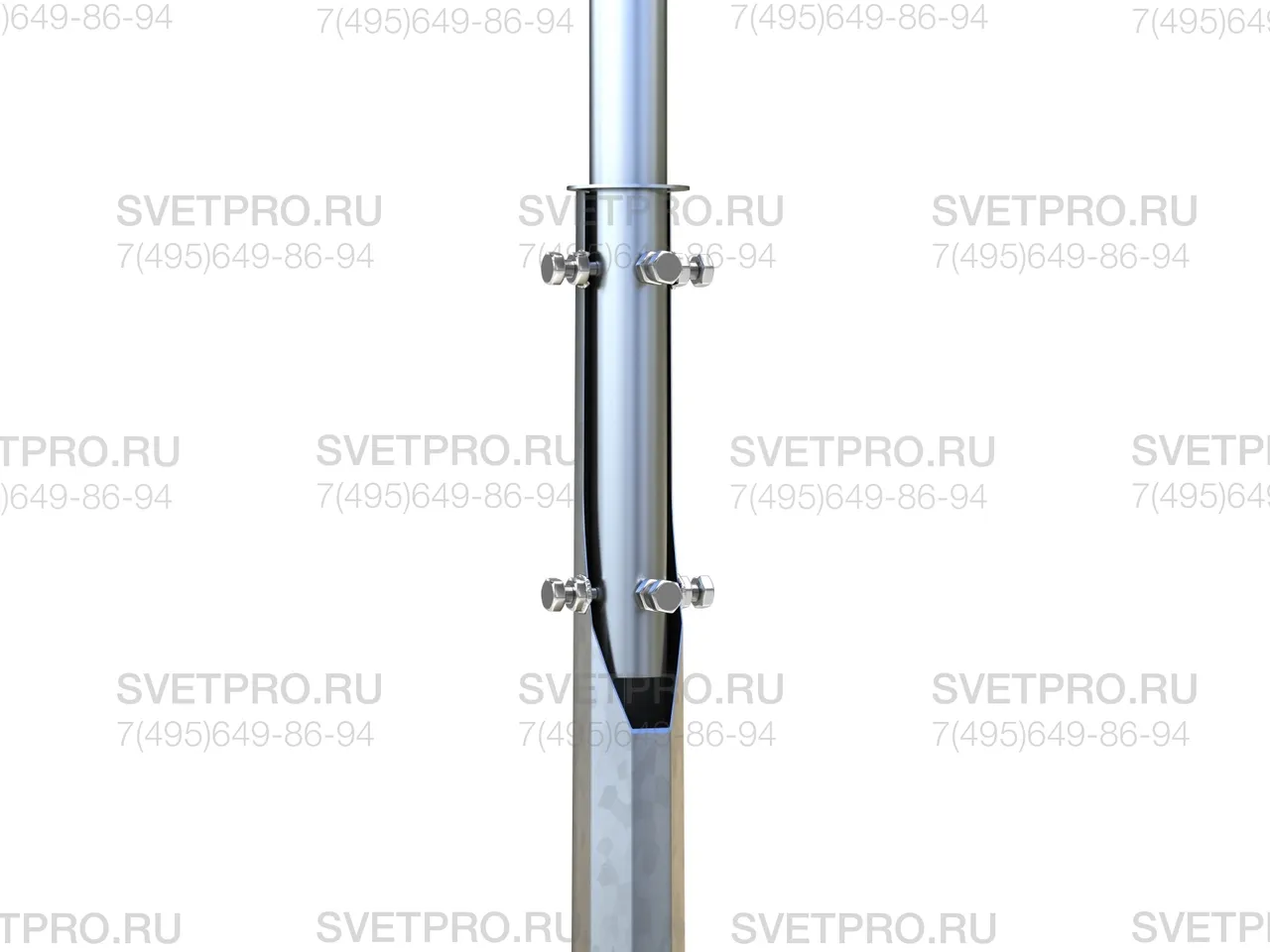

6. Крепление кронштейна со светильником производится с помощью болтов. Для фиксации не нужно использовать сварку или другое сложное оборудование. При повреждении детали кронштейн можно открутить и заменить на новый. При этом ствол опоры не повреждается и сохраняет свои характеристики. -

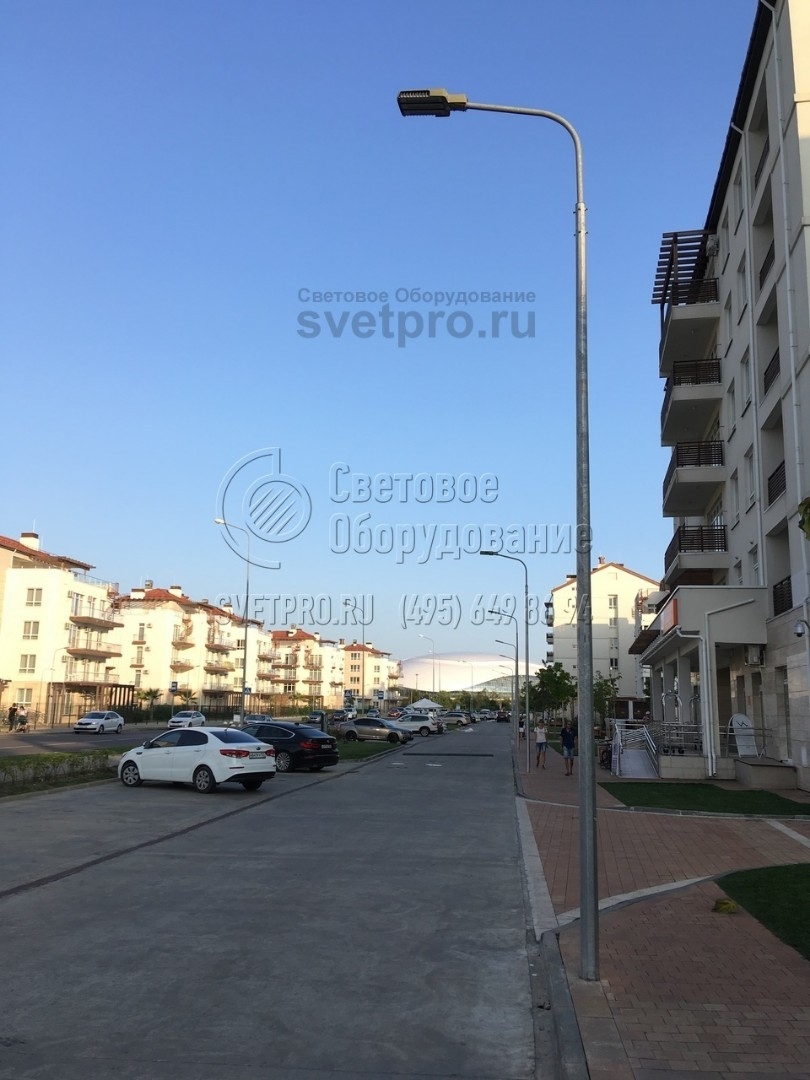

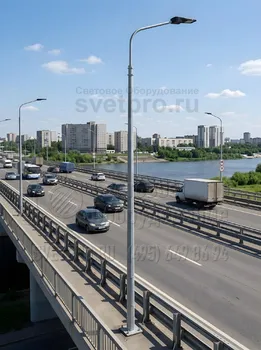

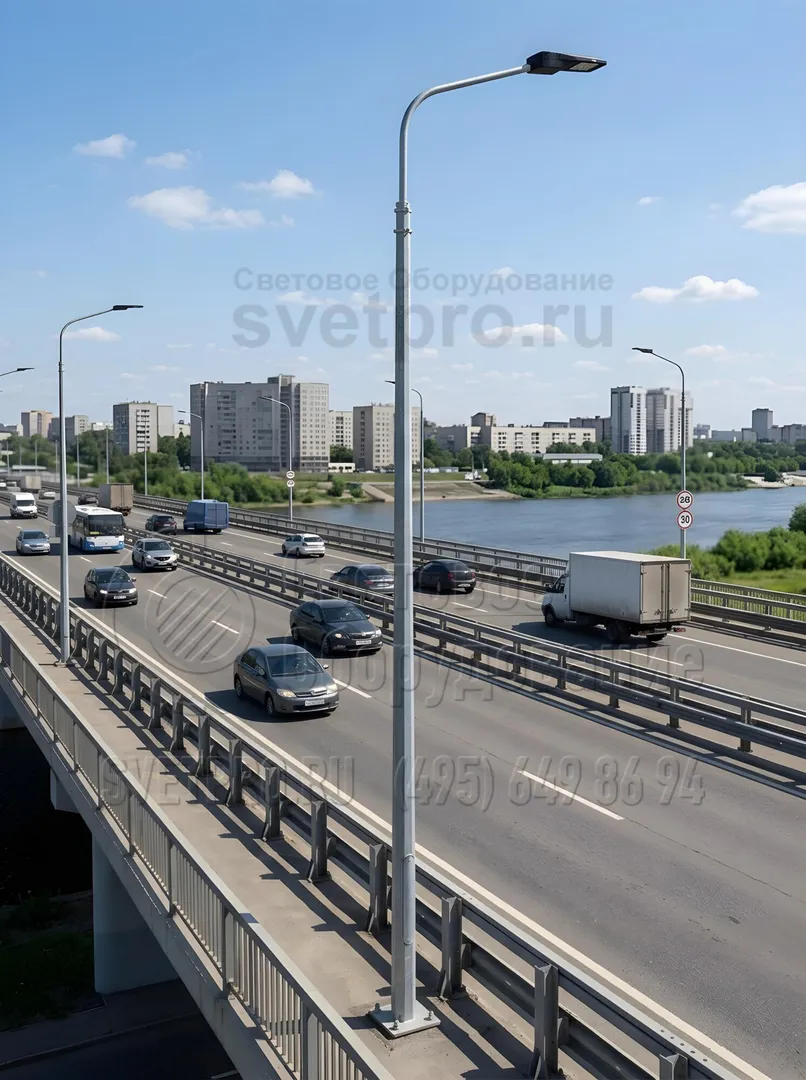

7. Фланцевый способ установки позволяет демонтировать опору без повреждения фундамента. Поэтому если конструкция, установленная вдоль дороги, будет деформирована при ДТП, ее можно открутить от ЗДФ и установить новую. Однако массивный подпятник может мешать укладке тротуарной плитки. -

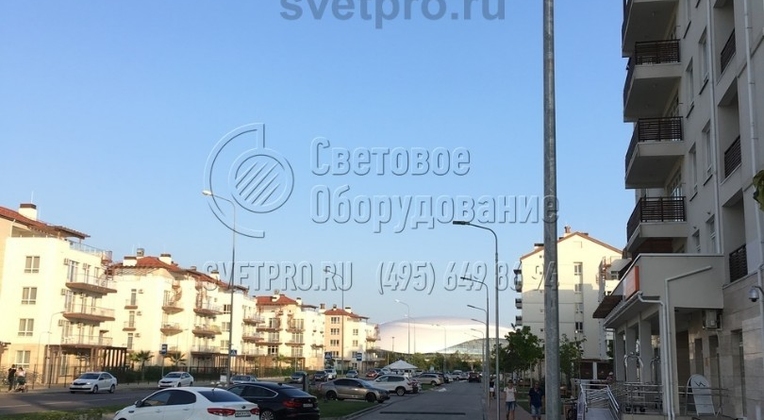

8. Ствол граненой опоры, изображенной на фото, делается из тонкого листа стали. При гибке на станке ему придают форму конического ствола. За счет разного веса верхней и нижней части центр тяжести смещается ближе к фланцу. И опора приобретает большую устойчивость, выдерживает сильный ветер.
