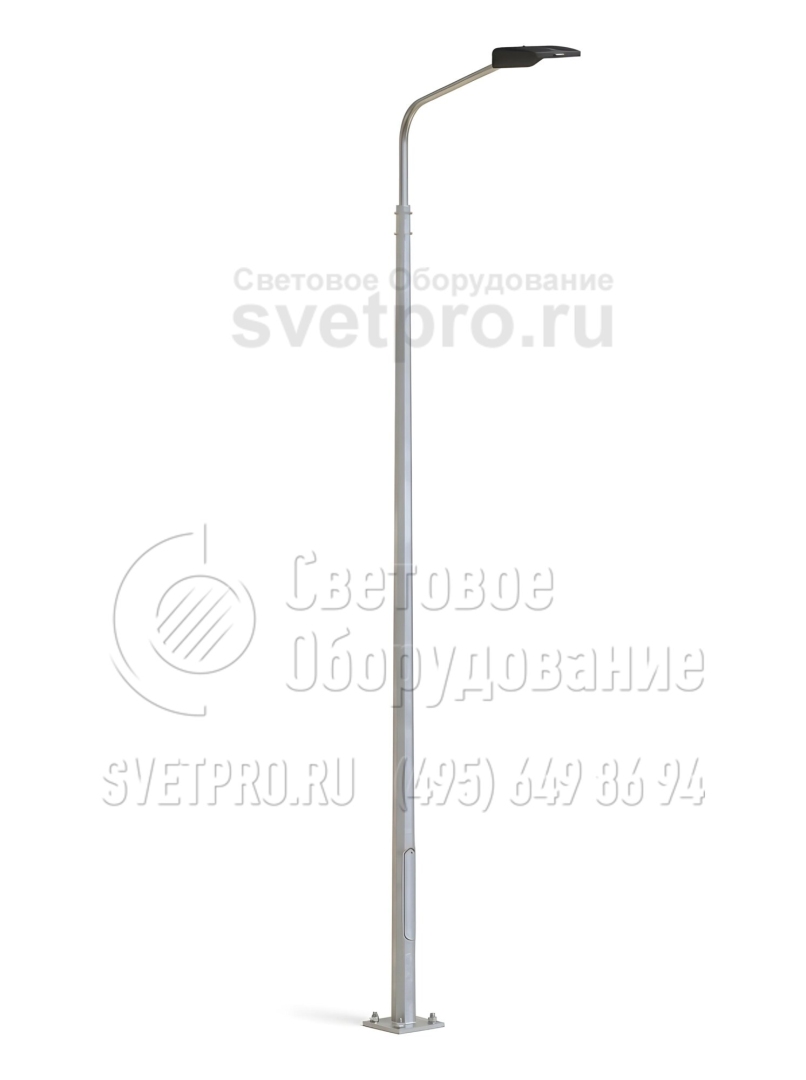

НФГ-9 Опора несиловая фланцевая граненая высота 9 метров
Цена*:
36 769
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ

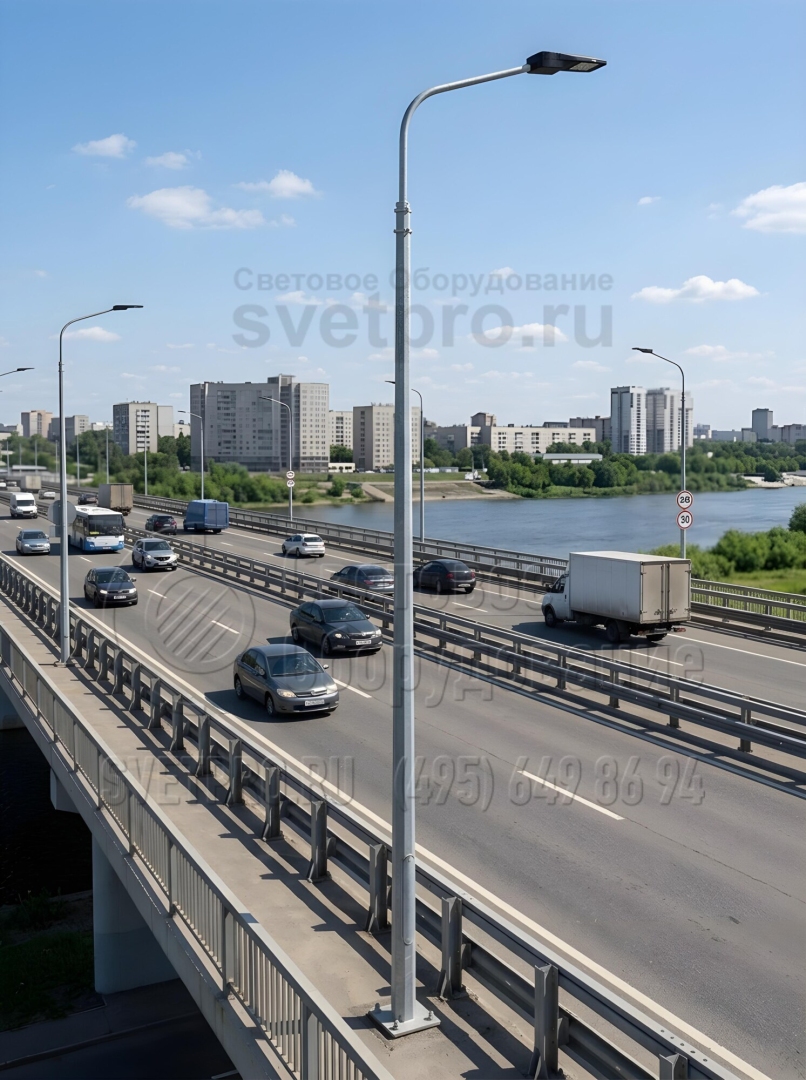

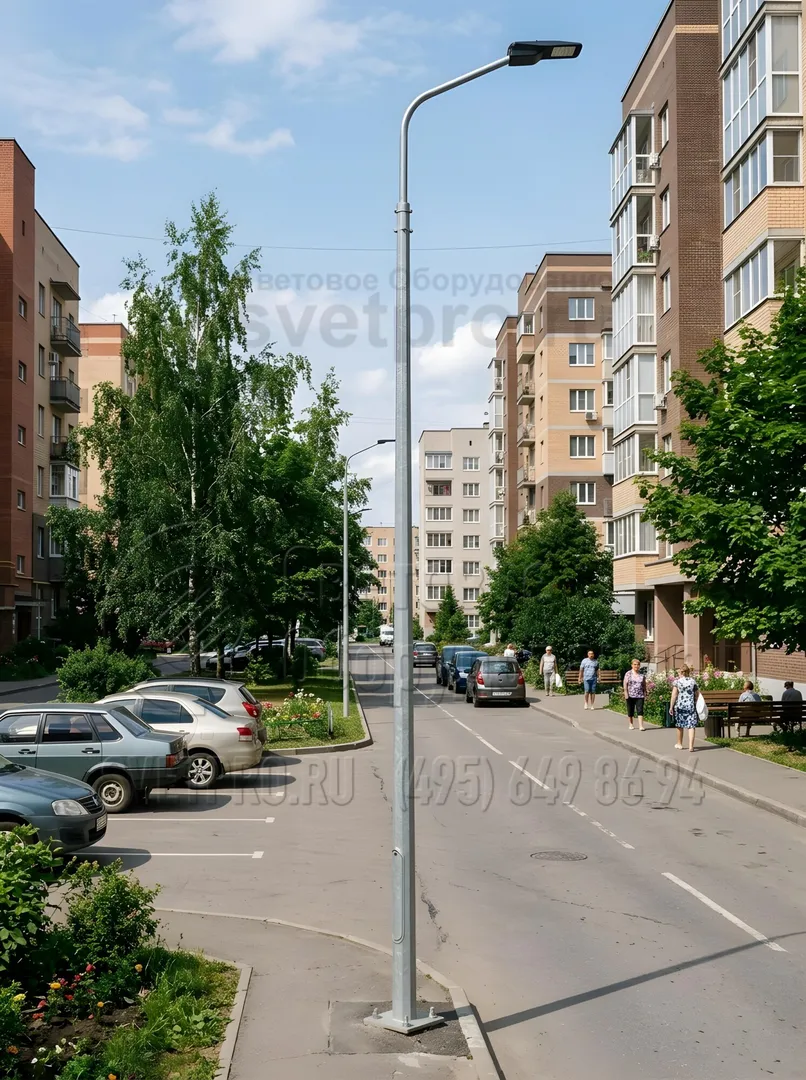

Опоры НФГ-9 несилового типа устанавливаются для создания наружной подсветки на дорогах и улицах города, придомовых территориях, в жилых микрорайонах и других объектах инфраструктуры. Широкая востребованность оборудования объясняется высоким качеством изготовления, надежностью оборудования, а также устойчивостью его нагрузкам различного типа.

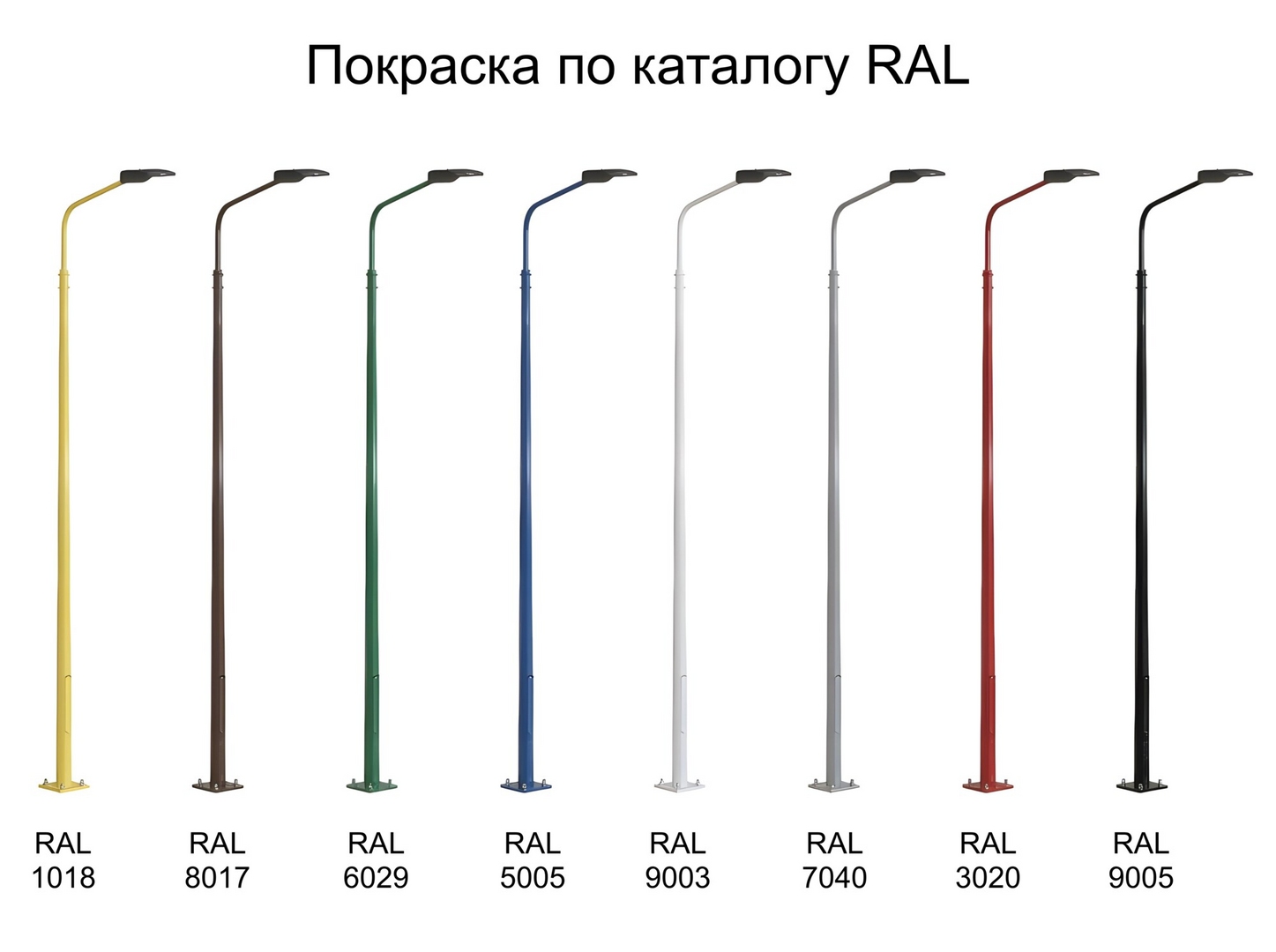

Модель НФГ-9 изготавливается из стального металлопроката, сгибаемого с помощью производственного пресса. Готовая опора имеет граненую поверхность, которая выступает в качестве ребер жесткости. Дополнительно на металл методом горячего цинкования наносится слой цинка, что позволяет повысить его устойчивость к внешним воздействиям и продлить период эксплуатации изделия. При необходимости столб может окрашиваться в любой оттенок по каталогу RAL. Внутри столба оставляется полое пространство, использующееся впоследствии для подвода токоведущего кабеля. Стоит учитывать, что на опоре не может быть установлено силовое оборудование.
Монтаж НФГ-9 выполняется в подготовленное бетонное основание с заранее установленным закладным элементом. Опора соединяется с элементом через фланцевое соединение.
Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФГ-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Нижний диаметр: | 160 мм |
| Верхний диаметр: | 75 мм |
| Вес: | 125,0 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-9,0-05**-ц | 36 769 ₽ | ЗФ-20/4/К230-2,0-б | 125,0 | Ф2, Ф3 | 9000 | 2000 | 160 | 75 | М20 | 320 | 230 | 500 | 80 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

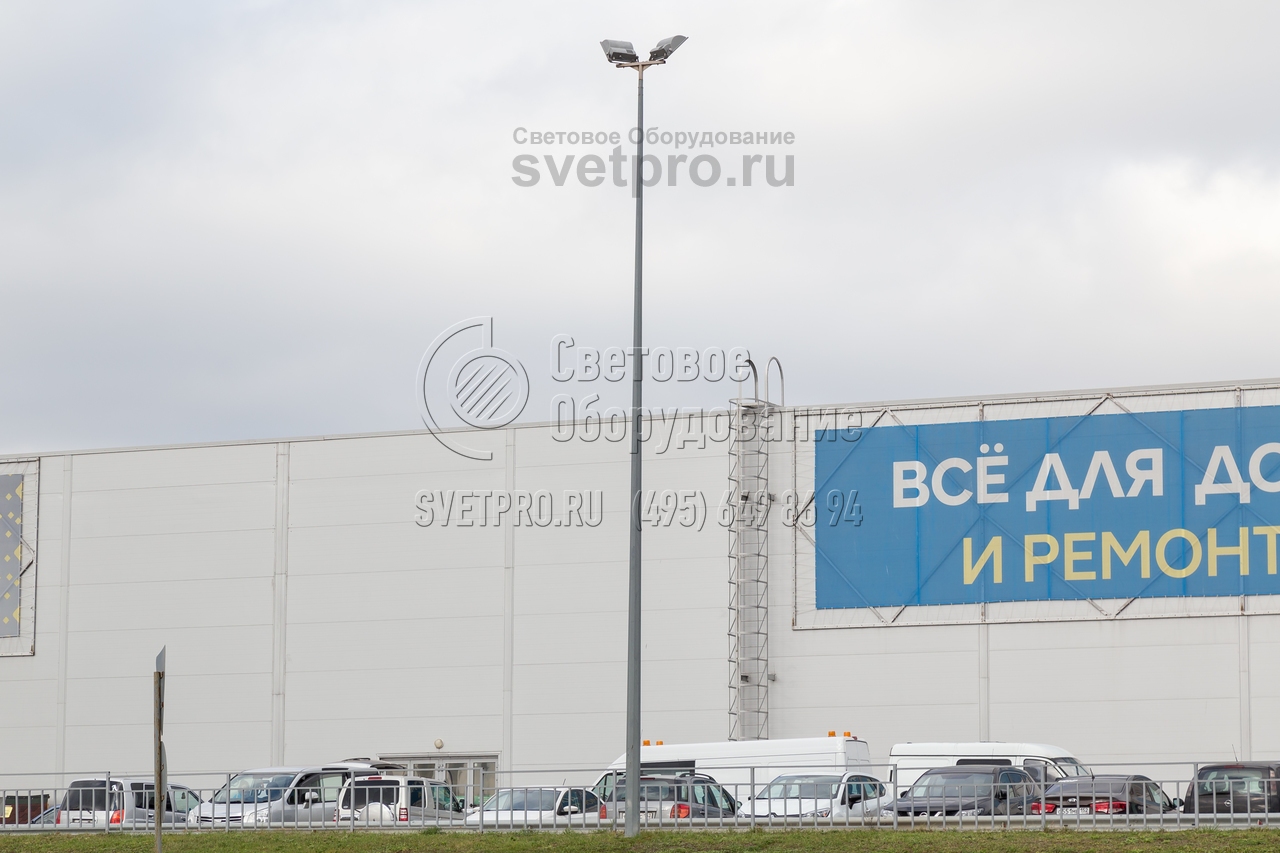

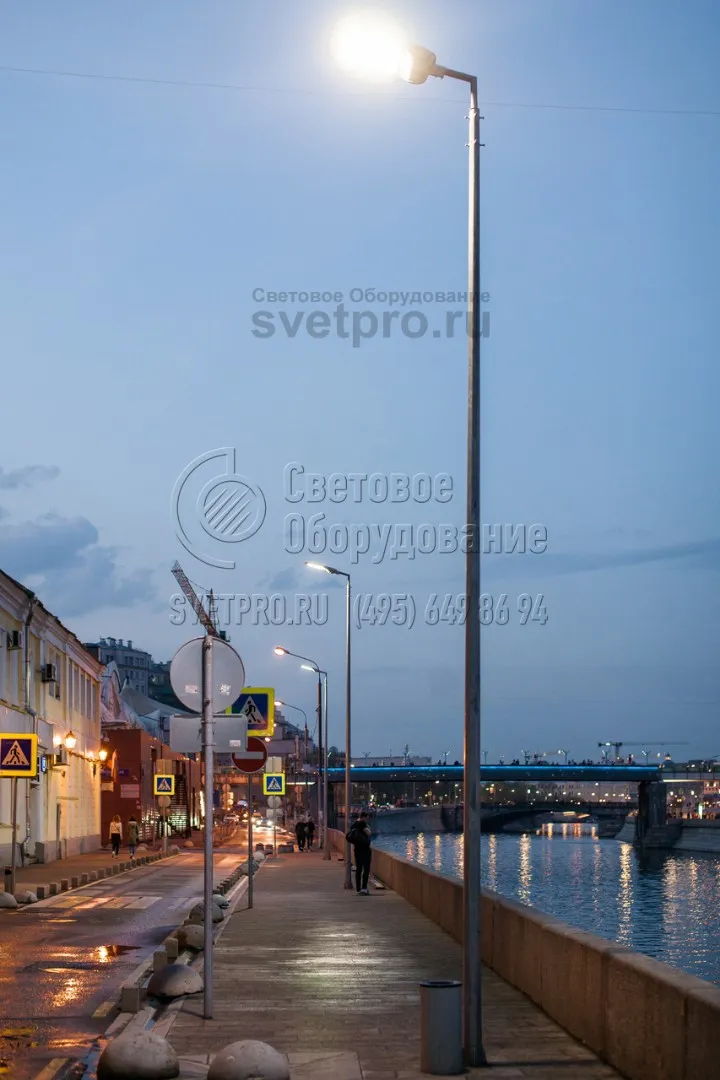

1. Осветительные конструкции с граненым оцинкованным стволом могут использоваться для освещения набережных. Они выдерживают длительную эксплуатацию в условиях влажного воздуха и в контакте с агрессивными веществами, соленой водой. Слой цинка не разрушается как минимум 15 лет.
-

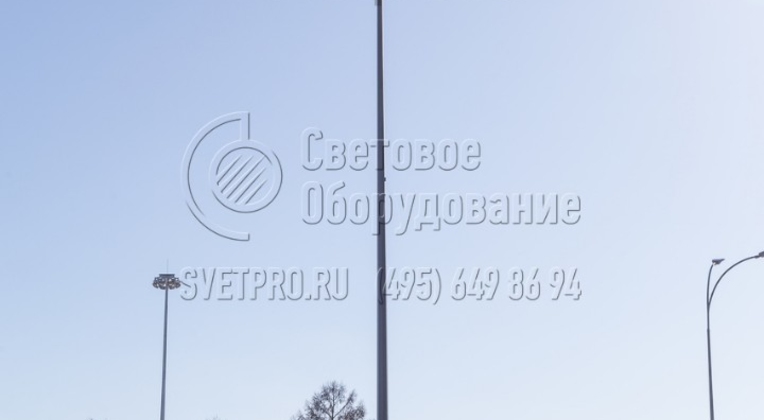

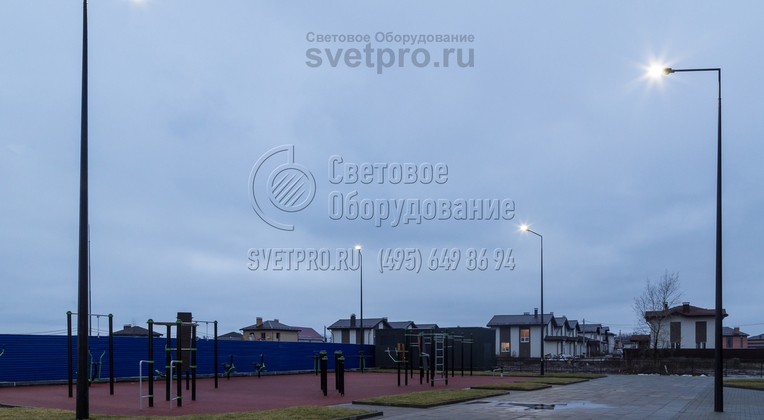

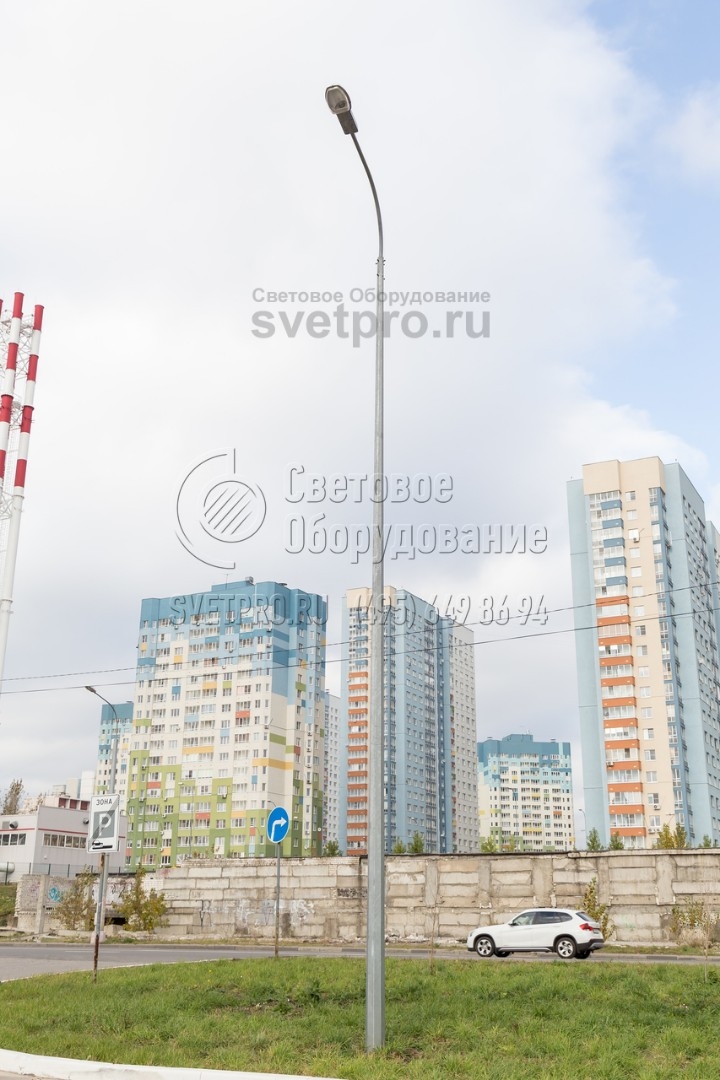

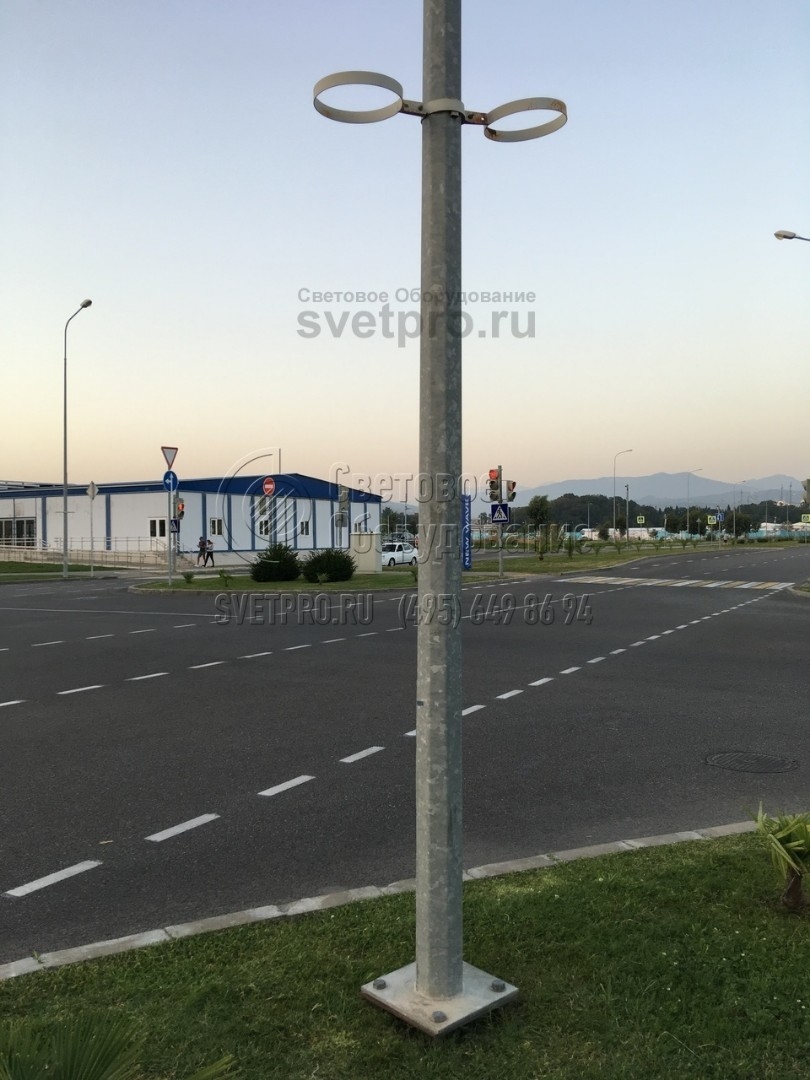

2. Ствол несиловой опоры предназначен для удержания светильников. Однако его прочность избыточна для веса одних световых приборов. Поэтому часто на него устанавливаются декоративные конструкции и вспомогательные элементы (для цветов, флагов). Силовые линии находятся под землей. -

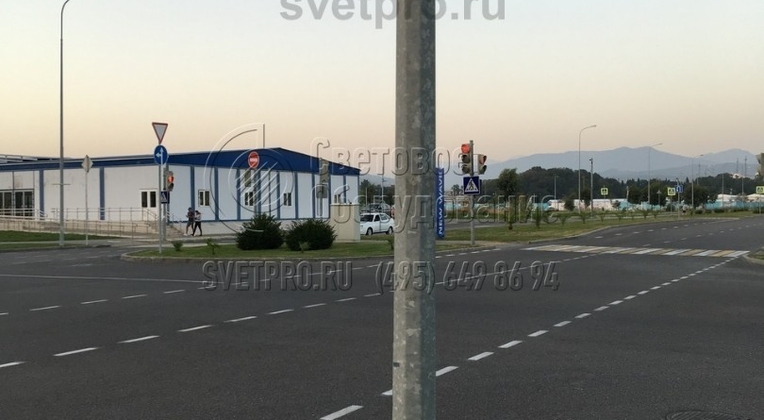

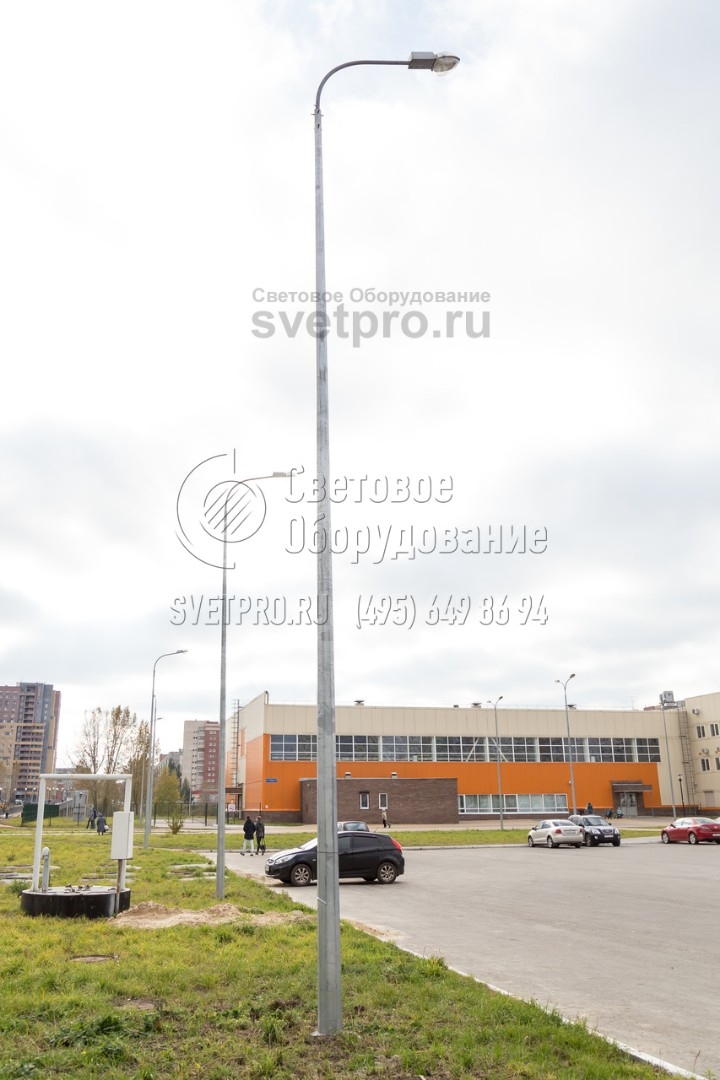

3. Перед установкой опоры в котлован в месте монтажа вставляется закладная деталь фундамента, которая затем заливается бетоном. Кабель подводится под землей через технологическое отверстие. Разделение «мокрого» процесса и установки наземной части позволяет оптимизировать монтаж. -

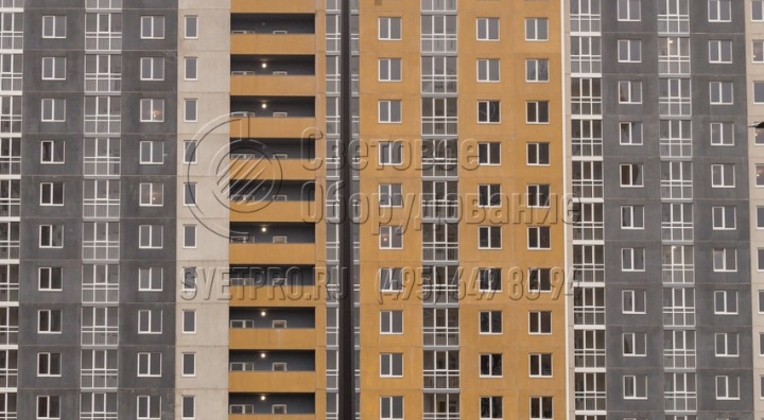

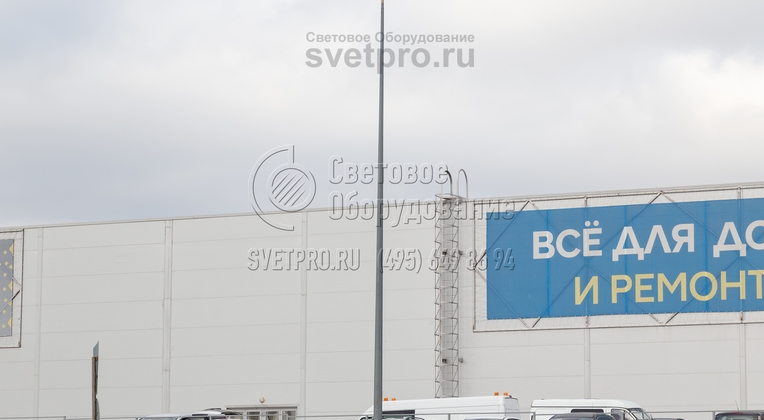

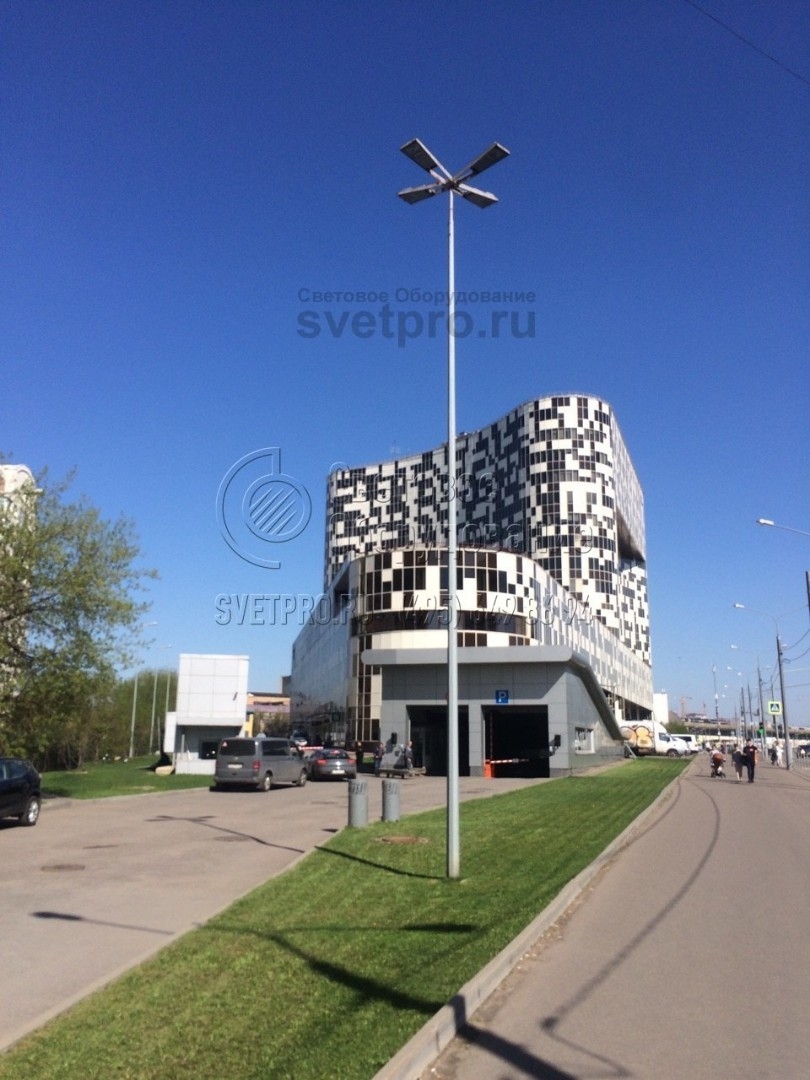

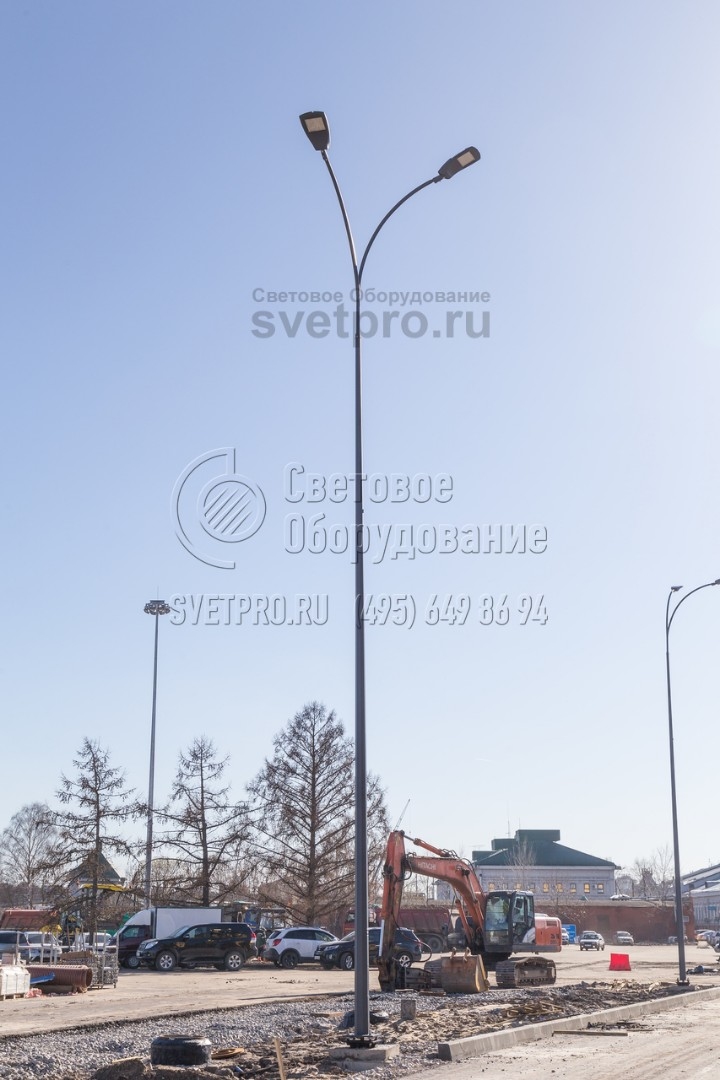

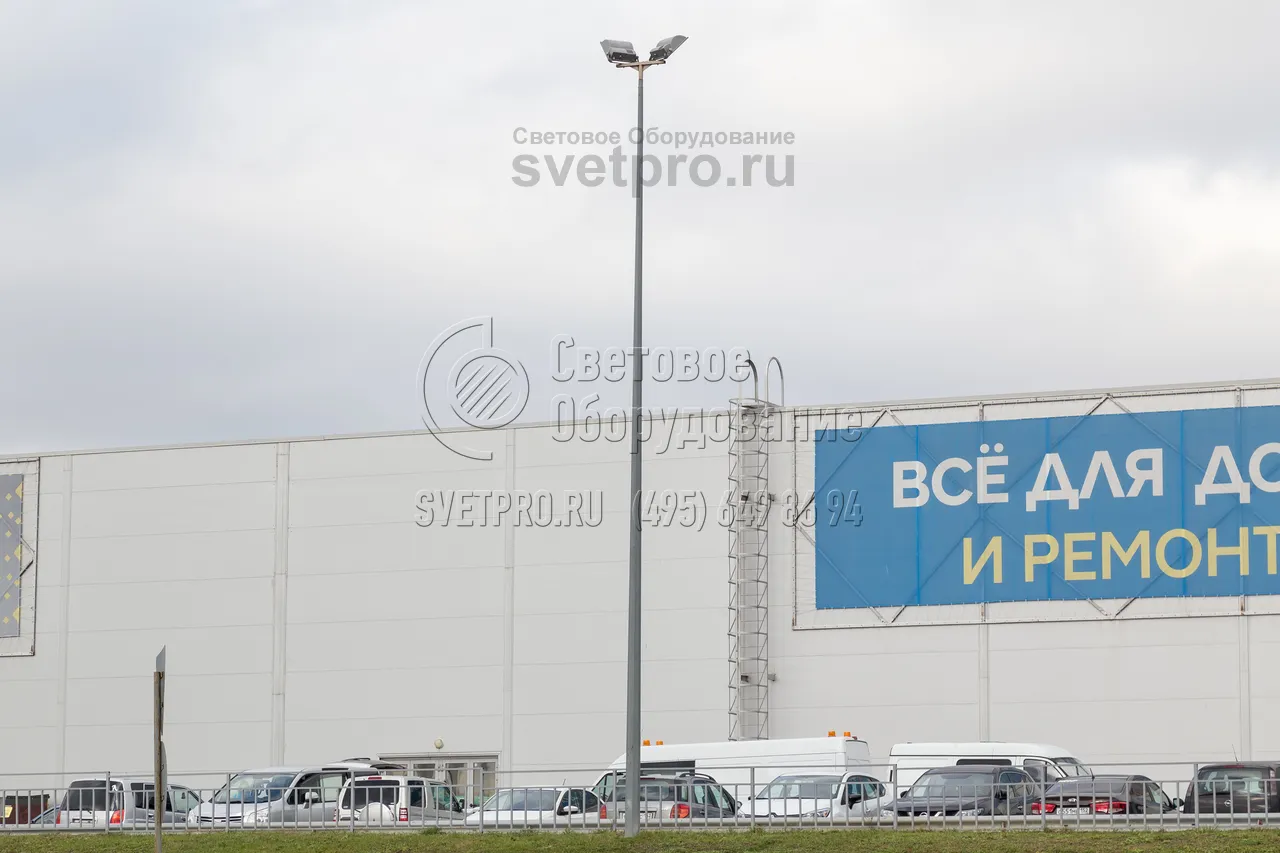

4. Установленные на парковке для транспорта опоры мешают передвижению автомобилей по ней. Но благодаря прочности граненого корпуса и высокой несущей способности на одну инженерную конструкцию можно установить до 4 светильников. Они создают яркое заливающее освещение вокруг. -

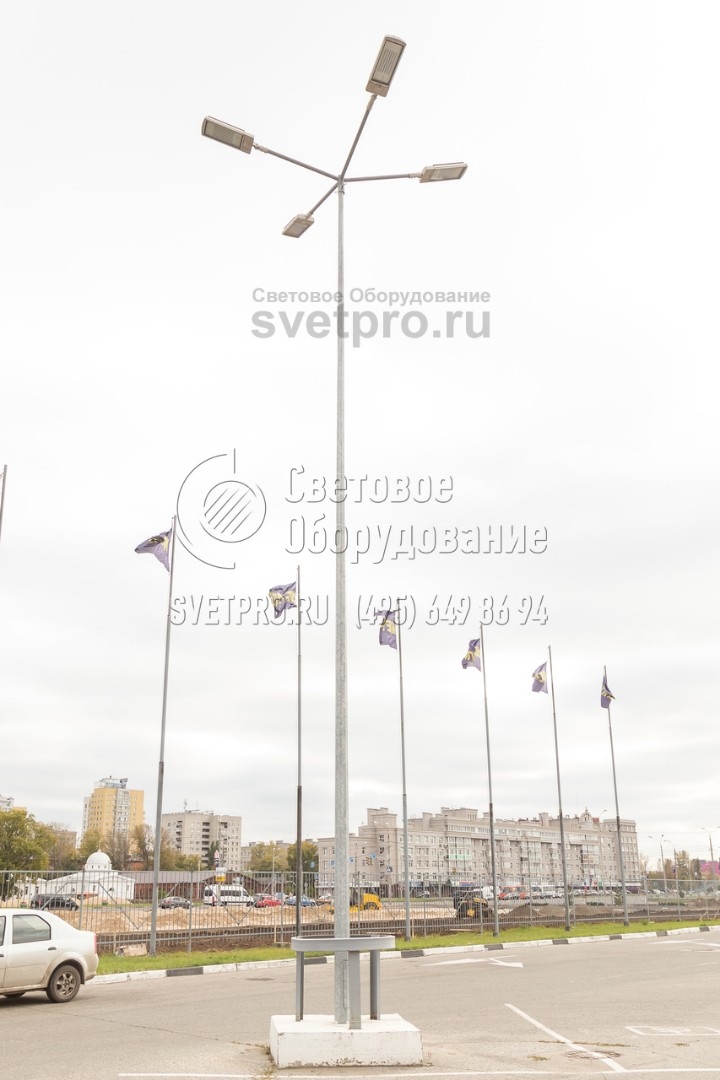

5. Для изготовления опор под прожекторы и светильники используется листовая сталь. Малая материалоемкость уменьшает вес изделия, его легче монтировать на закладной детали. Но несущая способность остается большой за счет ребер жесткости, роль которых играют вершины многогранника. -

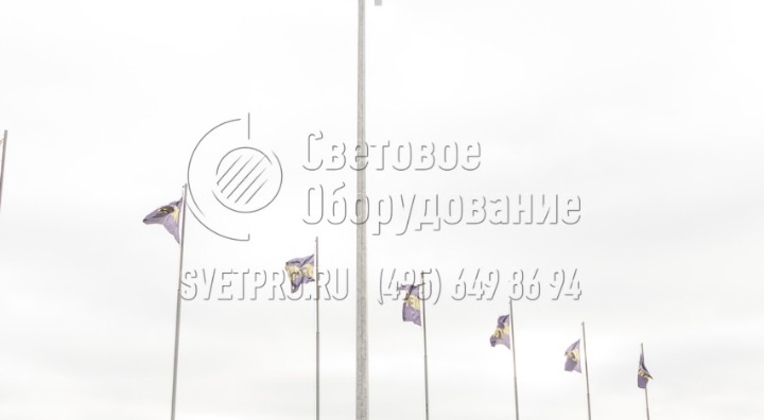

6. Несиловая опора, изображенная на фото, подключается к силовой линии под землей. За счет этого не нужно использовать подъемную технику для коммутации подземных электрических проводов и внутренней проводки ствола. Все работы осуществляются с уровня земли. -

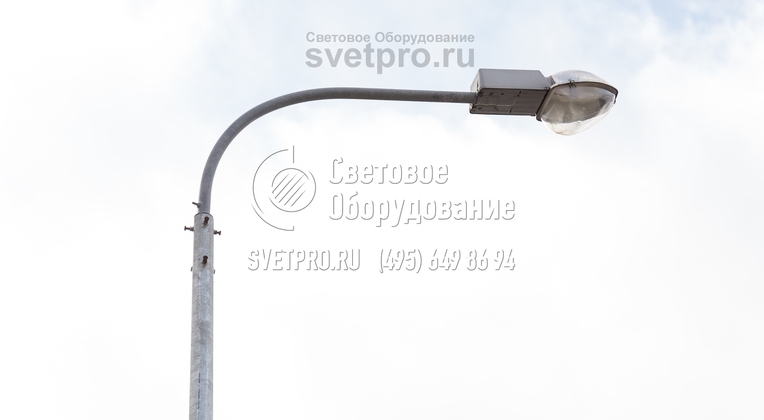

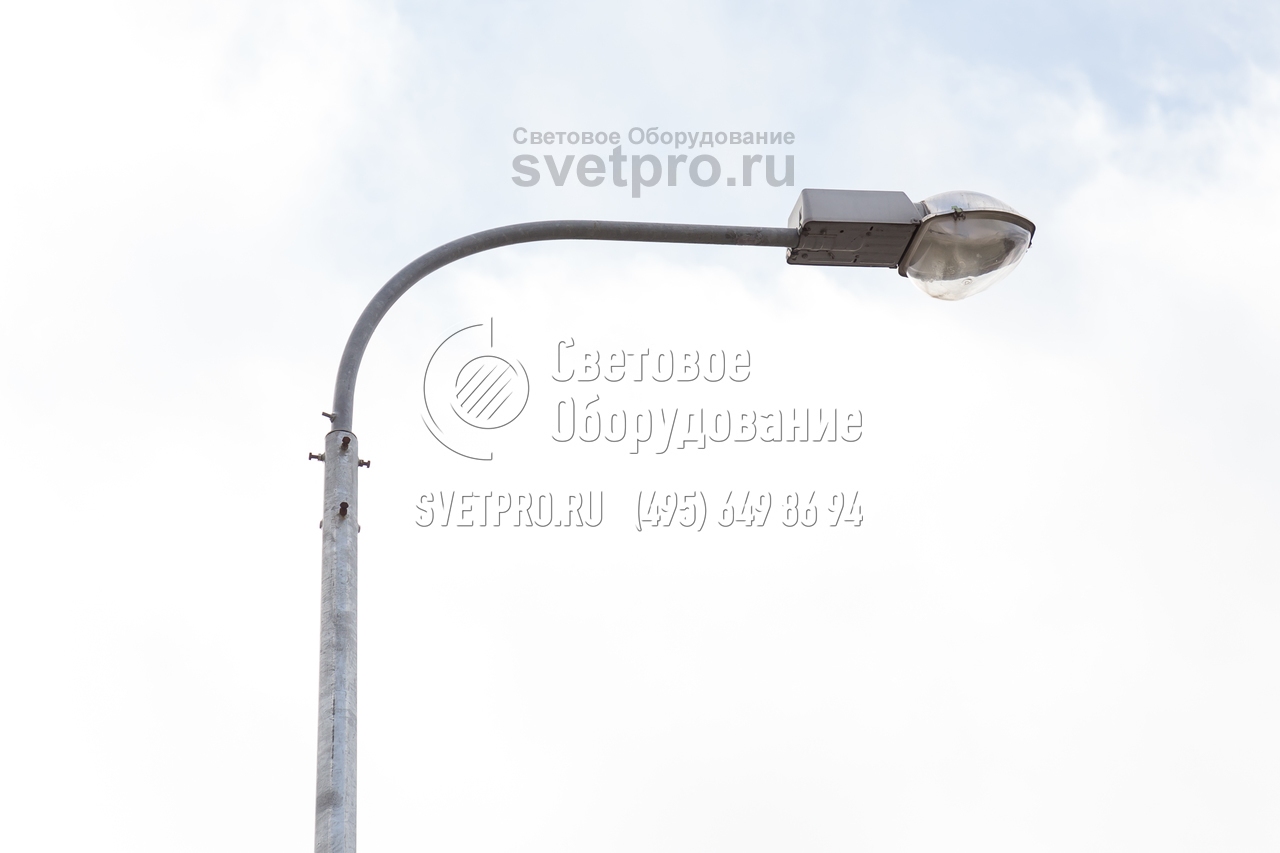

7. На фото изображен кронштейн для осветительной опоры. На котором установлен световой прибор консольного типа с газоразрядной лампой. Обратите внимание, что провода проложены внутри полой детали, поэтому не висят в воздухе, не портят внешний вид конструкции и защищены от повреждений. -

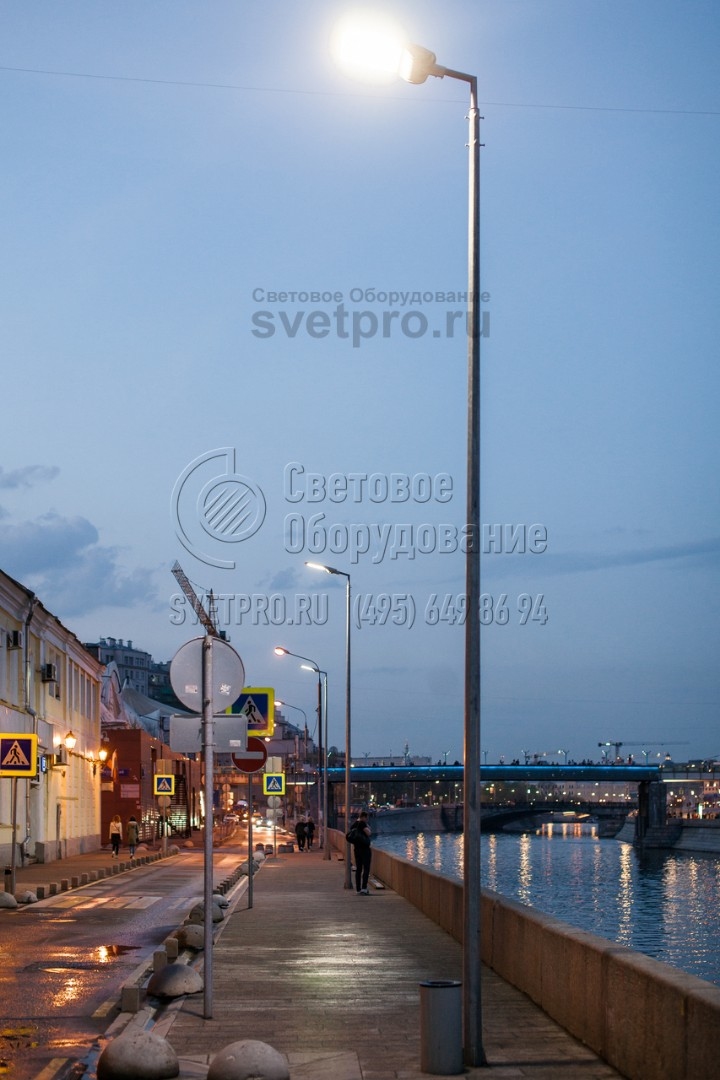

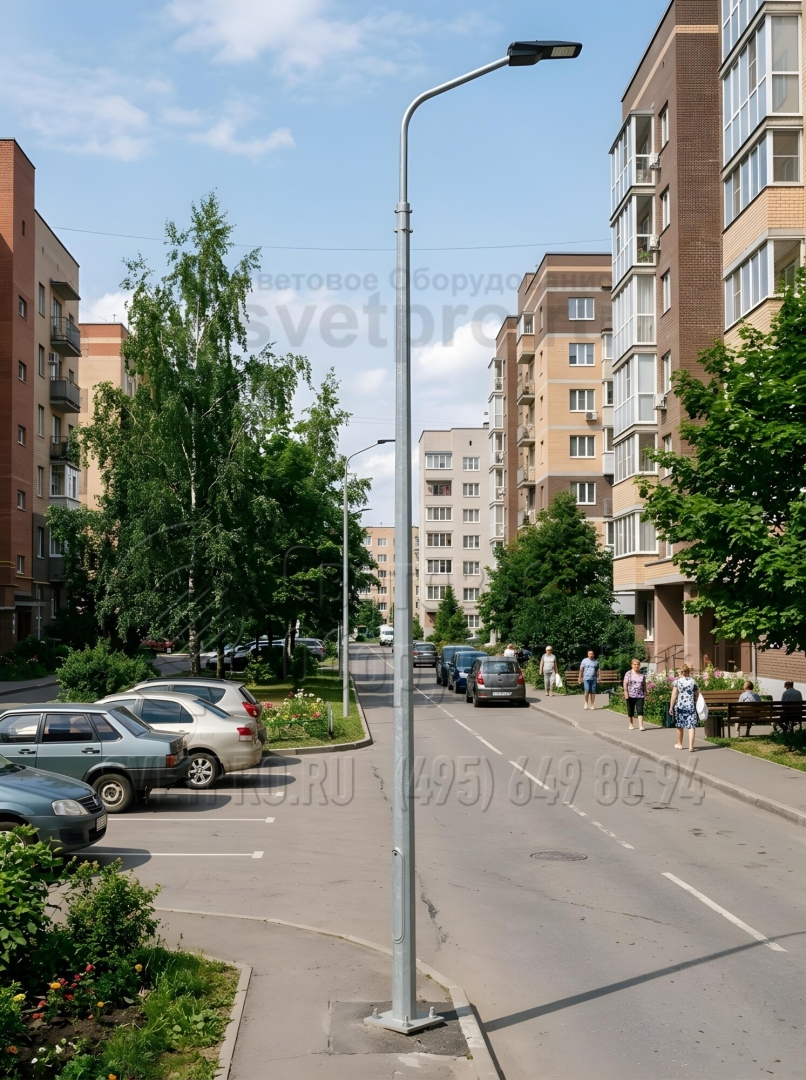

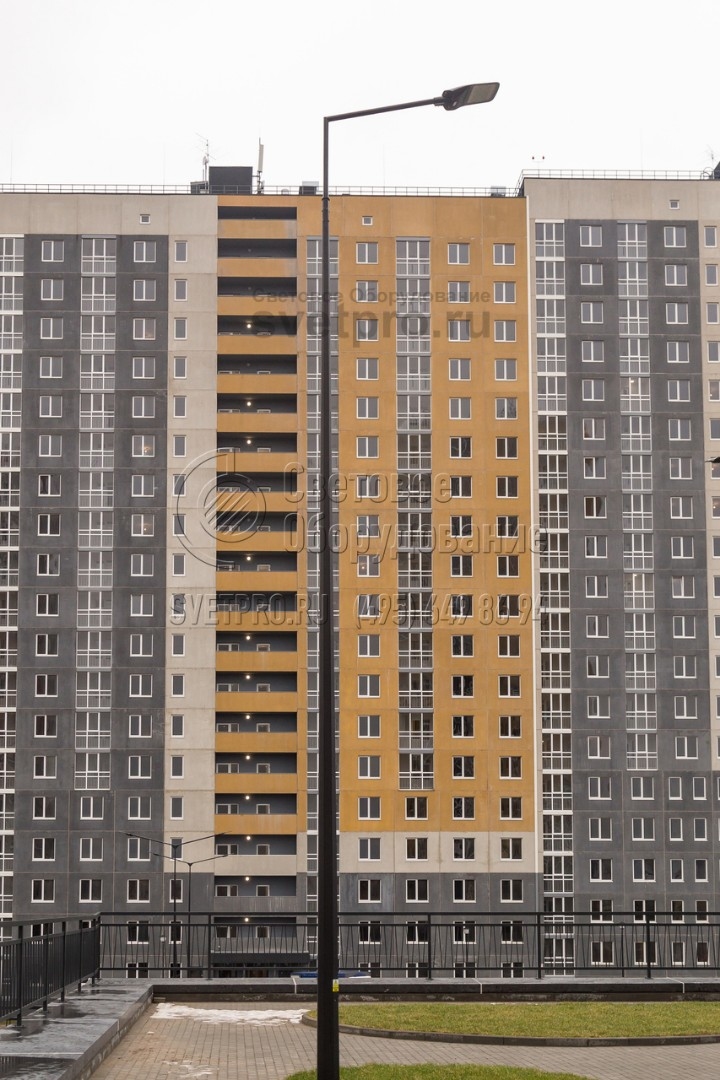

8. На фото изображена несиловая опора с многогранным корпусом. Она используется для освещения придомовой территории в районе массового проживания людей. Проводка, по которой подается питание к светильнику, находится внутри ствола. Поэтому исключается опасность поражения током прохожих. -
9. Граненая осветительная конструкция имеет утилитарный дизайн. Однако с помощью несложных изменений в конструкцию ей можно придать более современный и привлекательный внешний вид. Для этого в качестве кронштейна используется безрадиусная модель, а поверхность окрашивается в черный цвет. -

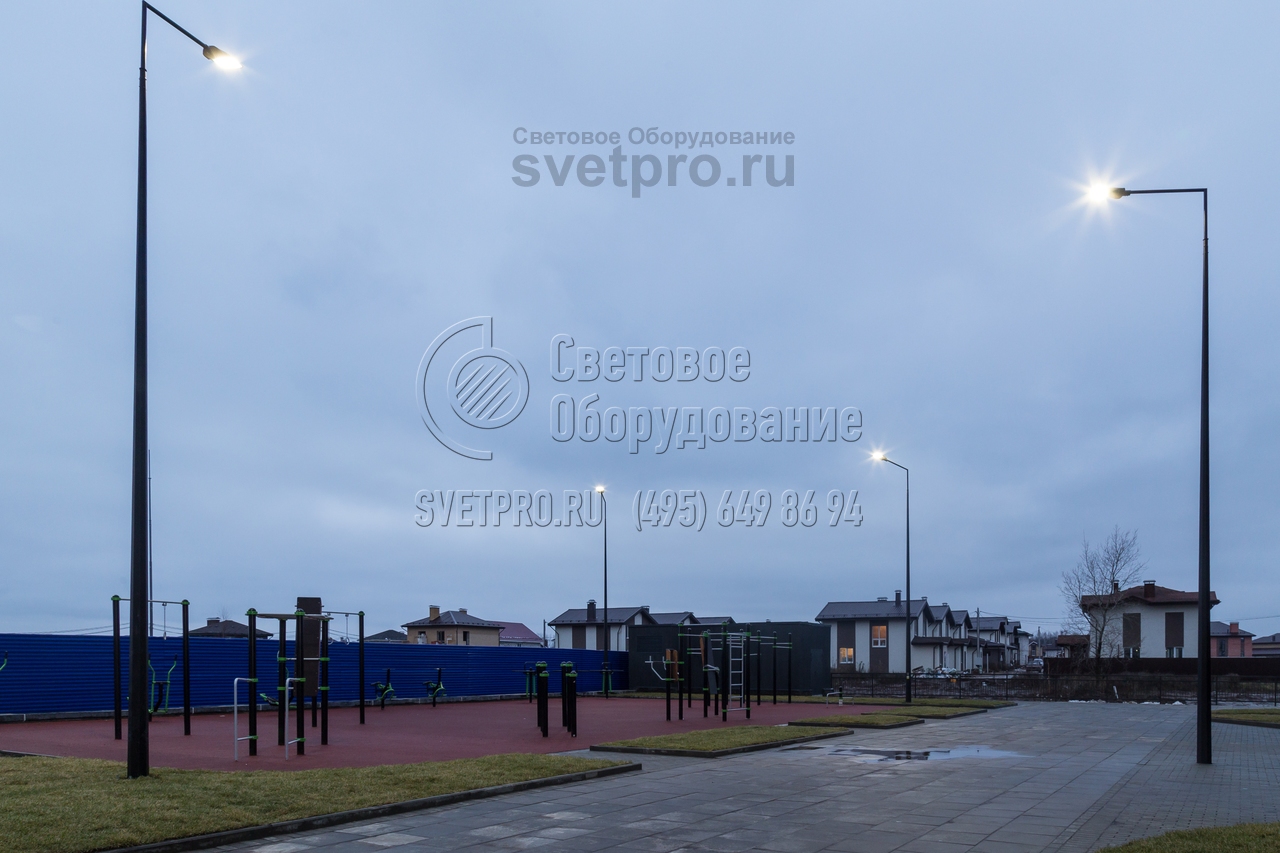

10. Пример использования опор с футуристичным дизайном для освещения тротуара и спортивной площадки. Для придания конструкциям современного внешнего вида используются кронштейны из двух деталей, соединенных под прямым углом. Установлен светильник с газоразрядной лампой и ПРА внутри. -
11. На фото приведен пример использования граненого корпуса для установки уникального кронштейна со светодиодными лампами. Здесь используется четыре световых прибора, которые создают яркое освещение вокруг. Не нужно использовать большое количество опор, которые портят дизайн улицы.
